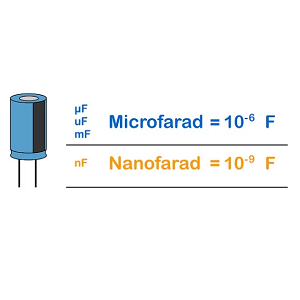

Nanofarade și microfarade: Ghid cuprinzător pentru capacitate și conversii

Unitățile mici precum nanofaradurile (NF) și microfaradele (µF) ne ajută să măsurăm modul în care funcționează condensatoarele.Condensatoarele sunt piese utilizate în aproape toate dispozitivele electronice pentru depozitarea și controlul energiei electrice.Acest articol analizează ceea ce sunt nanofaradele și microfaradele, cum sunt utilizate în electronice și cum să comutați între aceste unități.Vom vedea cum aceste unități ajută la ca dispozitivele să funcționeze mai bine și mai fiabil.De asemenea, vom afla despre valorile comune ale condensatorului și cum să calculăm efectul condensatoarelor din circuitele care utilizează curent alternativ (AC), ceea ce ajută la asigurarea că sistemele electronice funcționează fără probleme.

Catalog

Ce este Nanofarad (NF)?

Nanofarad (NF) este o mică unitate de capacitate electrică.Este egal cu un miliard de un farad (1 nf = 10⁻⁹ f).Această unitate este foarte importantă în electronice, în special pentru măsurarea capacității componentelor mici, cum ar fi condensatoarele.Condensatoarele ajută la stocarea și eliberarea energiei electrice și sunt utilizate în aproape fiecare dispozitiv electronic.Nanofaradul face parte din sistemul internațional de unități (SI), care asigură măsurători precise și standard în inginerie electrică.Capacitatea este capacitatea unui condensator de a stoca o încărcare electrică.Chiar dacă un nanofarad este o cantitate foarte mică, acesta joacă un rol important în multe circuite electronice.Aceste valori minuscule de capacitate ajută la semnalele electronice de reglare fină.Condensatoarele de nanofarad sunt adesea utilizate în circuitele care au nevoie de un control precis, cum ar fi oscilatoarele care creează semnale repetate, sisteme de procesare a semnalului care gestionează transmisia de date și circuitele de sincronizare care controlează atunci când se produc acțiuni electronice.

În aplicații, condensatoarele cu ratinguri nanofarad ajută dispozitivele electronice să funcționeze mai bine și mai rapid.Ei răspund rapid la modificările semnalelor electrice și stochează eficient cantități mici de încărcare.Aceste condensatoare sunt utile în circuitele de frecvență radio (RF), unde ajută la trimiterea și primirea semnalelor.De asemenea, se găsesc în sistemele de suprimare a zgomotului, care îmbunătățesc calitatea semnalului prin reducerea interferenței electrice nedorite.O altă utilizare este în circuitele de alimentare cu energie electrică, unde stabilizează tensiunea și protejează piesele electronice sensibile de modificările bruște ale tensiunii.Pentru a facilita proiectarea electronică, nanofaradul este scris ca NF în diagramele de circuit și documentele tehnice.Această prescurtare ajută la identificarea rapidă a condensatoarelor potrivite pentru proiecte.Utilizarea valorii corecte a condensatorului este importantă, în special în circuitele de înaltă frecvență, unde chiar și mici greșeli pot cauza probleme.

Ce este microfaradul (µf)?

Microfarad (µF) este o unitate de capacitate electrică.Este egal cu o milionime dintr -un Farad (1 µF = 10⁻⁶ F).Această unitate este utilizată în mod obișnuit pentru a măsura capacitatea de condensatoare mai mari.Aceste condensatoare ajută la stocarea și eliberarea energiei electrice în dispozitive precum surse de alimentare, sisteme audio și filtre de semnal.Deoarece pot stoca mai multă încărcare decât condensatoare mai mici, condensatoarele de microfarad sunt utilizate în circuitele care au nevoie de performanțe stabile și fiabile.În electronice, condensatorii cu valori de microfarad joacă un rol în circuitele de alimentare cu energie electrică.Ele ajută la reducerea modificărilor de tensiune și la menținerea producției electrice constante.Acest lucru este important în dispozitivele care necesită o sursă de alimentare constantă.

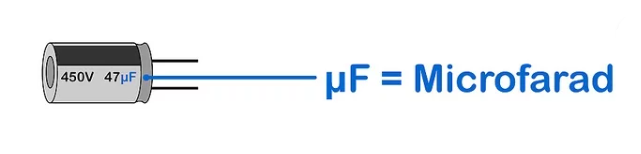

Figura 2. Microfarad

În sistemele audio, condensatoarele de microfarad sunt utilizate pentru cuplarea semnalului. Acestea permit trecerea semnalelor de curent alternativ (AC) blocarea curentului direct (DC), care ajută la menținerea clară și nedistortată sunet.Fără acești condensatori, semnalele DC nedorite ar putea deteriora audio echipament.Condensatoarele de microfarad sunt de asemenea utile în stocarea energiei sisteme.Acestea ajută la netezirea livrării de energie prin stocarea și eliberarea Energie când este nevoie.Acest lucru este util în dispozitivele electronice care trebuie Ajustați -vă rapid la schimbarea cerințelor de energie.De la mici gadgeturi la mari Mașini industriale, aceste condensatoare îmbunătățesc eficiența și fiabilitate.Acționând ca tampoane energetice, acestea previne tensiunea bruscă picături sau vârfuri care ar putea dăuna componentelor sensibile.

Unul dintre cele mai frecvente tipuri de condensatoare de microfarad este condensatorul electrolitic.Aceste condensatoare se găsesc adesea în circuitele care transformă curentul alternativ (AC) în curent direct (DC).Această conversie este necesară pentru multe dispozitive electronice, deoarece majoritatea funcționează pe curent continuu.Condensatoarele de microfarad din aceste circuite ajută la asigurarea unui flux de putere neted și stabil, care este important pentru funcționarea corectă a componentelor electronice.De asemenea, aceștia extind durata de viață a dispozitivelor prin reducerea stresului asupra pieselor electrice.Pentru a facilita identificarea, condensatoarele de microfarad sunt etichetate cu valoarea lor de capacitate, cum ar fi 1 µF pentru un microfarad.Această notare ajută la selectarea condensatorului potrivit pentru circuitele lor.Utilizarea valorii corecte a condensatorului este necesară pentru a evita defecțiunile sau defecțiunile circuitului.Urmând etichetarea standard și înțelegând rolul condensatoarelor de microfarad, puteți proiecta și construi sisteme electronice fiabile pentru o gamă largă de aplicații.

Farad și măsurători capacitive

Farad (F) este unitatea oficială a capacității în sistemul internațional de unități (SI).Ajută la măsurarea cât de multă încărcare electrică poate stoca un condensator.Farad este definit folosind ecuația:

În această formulă, C. reprezintă capacitanță în Farads, Î reprezintă taxa în Coulombs și V este tensiunea în volți.Un condensator are o capacitate a unui Farad dacă depozitarea unei încărcături a unui Coulomb determină creșterea tensiunii sale cu un volt.Aceasta înseamnă că Farad măsoară cât de bine poate deține un condensator și elibera energia electrică.Cu toate acestea, un Farad este o unitate foarte mare, ceea ce o face imposibilă pentru electronica de zi cu zi.Dacă un condensator ar avea o capacitate a unui Farad, ar fi prea mare pentru a se încadra în majoritatea dispozitivelor electronice.În schimb, utilizați unități mai mici precum microfarade (µf), nanofarads (NF) și picofarads (PF).Aceste unități mai mici facilitează proiectarea circuitelor electronice compacte și eficiente, fără a ocupa prea mult spațiu.Folosind aceste subunități, condensatoarele pot fi construite în diferite dimensiuni pentru a se potrivi nevoilor specifice.Fie în telefoane mobile mici sau în sisteme mari de putere, condensatoarele ajută la netezirea modificărilor de tensiune, filtrează zgomotul nedorit și protejează circuitele de vârfurile bruște de tensiune.

Chiar dacă majoritatea dispozitivelor electronice folosesc condensatoare cu valori de microfarad sau nanofarad, Farad este încă important în aplicații speciale.Un exemplu este supercapacitoarele, care au valori de capacitate foarte ridicată.Aceste supercapacitoare sunt utilizate în vehicule electrice, unde oferă explozii rapide de energie și în sisteme de energie regenerabilă, unde ajută la stabilizarea sursei de alimentare.Deoarece se pot încărca și descărca rapid, supercapacitoarele sunt utile pentru gestionarea eficientă a cerințelor de energie ridicate.Înțelegerea Faradului și a unităților sale mai mici ajută la alegerea condensatoarelor potrivite pentru diferite modele electronice.Prin selectarea valorii adecvate de capacitate, vă puteți asigura că dispozitivele funcționează fără probleme și în mod fiabil.Această cunoaștere este necesară pentru dezvoltarea sistemelor electronice mai bune și mai eficiente în diverse industrii.

Nanofarad la microfarad tabel de conversie

Tabel care prezintă diverse măsurători de nanofarad convertite în microfarade.

Nanofarad (NF)	Microfarad (µF)
0,01 nf	0,00001 µf
0,1 nf	0.0001 µf
1 nf	0,001 µf
2 NF	0,002 µF
3 NF	0,003 µF
4 NF	0,004 µf
5 NF	0,005 µf
6 NF	0,006 µf
7 NF	0,007 µf
8 NF	0,008 µF
9 NF	0,009 µf
10 NF	0,01 µF
20 NF	0,02 µf
30 nf	0,03 µf
40 NF	0,04 µF
50 nf	0,05 µf
60 nf	0,06 µF
70 nf	0,07 µf
80 nf	0,08 µf
90 nf	0,09 µf
100 nf	0,1 µf
200 NF	0,2 μF
300 nf	0,3 μF
400 nf	0,4 μF
500 nf	0,5 μF
600 NF	0,6 μF
700 NF	0,7 μF
800 NF	0,8 μF
900 NF	0,9 μf
1 000 NF	1 pf
2 000 NF	2 µf
3 000 NF	3 µf
4 000 NF	4 µf
5 000 NF	5 µF
6 000 NF	6 µF
7 000 NF	7 µf
8 000 NF	8 µf
9 000 NF	9 µf
10 000 NF	10 µF

Cum să convertiți nanofaradurile în microfarade?

Convertirea valorilor capacității de la nanofarade (NF) în microfarade (µF) este o sarcină importantă în electronică.Ajută la selectarea condensatoarelor potrivite pentru circuite, asigurându -se că componentele funcționează corect împreună.Diferite unități de măsurare sunt utilizate pentru a descrie capacitatea, astfel încât înțelegerea modului de comutare între ele este necesară atunci când citiți diagramele circuitului, comanda piese sau înlocuirea condensatoarelor din dispozitivele electronice.

Metoda de conversie

Pentru a converti nanofaradurile în microfarade, trebuie să vă amintiți o regulă simplă:

Aceasta înseamnă că pentru a schimba o valoare de capacitate de la nanofaraduri la microfarade, pur și simplu împărțiți cu 1000. Această metodă asigură precizia și consistența atunci când lucrați cu diferite valori ale condensatorului în diferite aplicații electronice.Să presupunem că aveți un condensator etichetat 5000 NF și trebuie să îl convertiți în microfarad:

Deci, 5000 NF este egal cu 5 µf.Urmând această regulă simplă de divizie, puteți converti rapid orice valoare nanofarad în microfarad fără confuzie.Motivul din spatele acestei conversii constă în definițiile prefixelor metrice utilizate în sistemul internațional de unități (SI):

• Micro (µ) înseamnă 10 ⁻⁶ Farads (un milionime de un Farad).

• Nano (n) înseamnă 10 ⁻⁹ farads (o miliardă de farad).

Deoarece un microfarad (1 µF) este egal cu 1000 de nanofarade (1000 NF), conversia urmează un raport simplu 1000: 1.Acest lucru face calculele ușoare și ajută la evitarea greșelilor atunci când treceți între diferite unități de capacitate.Această conversie este foarte utilă în electronică, mai ales atunci când citiți valorile condensatorului pe diagramele circuitului sau lucrați cu diferite sisteme de etichetare.Unii producători listează capacitatea în nanofarade, în timp ce alții folosesc microfarade.A fi capabil să schimbe între aceste unități ajută la prevenirea erorilor atunci când alegeți componente.Această cunoaștere este de asemenea necesară atunci când înlocuiți condensatoarele.Dacă un circuit necesită 0,47 µF, dar condensatorul disponibil este etichetat 470 nf, știind că 470 nf = 0,47 µf vă permite să utilizați cu încredere partea corectă.Prin stăpânirea acestei conversii simple, puteți asigura o selecție adecvată a condensatorului, mențineți funcționalitatea circuitului și puteți preveni defecțiunile electrice atât în ​​gadgeturi electronice mici, cât și în sisteme industriale complexe.

Formule de conversie a capacității

Înțelegerea modului de a converti valorile capacității între diferite unități este foarte importantă în electronice.Atunci când proiectăm circuite, altele lucrează adesea cu condensatoare etichetate în diferite unități, cum ar fi nanofarade (NF) și microfarade (µF).Știind cum să comutați între aceste unități ajută să vă asigurați că componentele potrivite sunt selectate și utilizate corect în sisteme electronice.Capacitatea este o măsură a cât de multă încărcare electrică poate stoca un condensator.Deoarece condensatoarele vin în multe dimensiuni, aceștia sunt etichetați cu diferite prefixe de unități pentru a le face valorile mai ușor de citit și de utilizare.Posibilitatea de a se converti între nanofarade (NF) și microfarade (µF) este necesară proiectarea, analizarea și depanarea circuitelor electronice.

Pentru a schimba o valoare de capacitate din Nanofarads (NF) la microfarade (µF), înmulțiți numărul de nanofarade cu 0,001.Acest lucru se datorează faptului că 1 microfarad este egal cu 1000 de nanofarade.Formula de conversie:

Exemplu, dacă aveți un condensator de 2200 NF și doriți să -l convertiți în microfarade:

Deci, 2200 NF este egal cu 2,2 µf.

Pentru a converti o valoare de capacitate din microfarade (µF) la Nanofarads (NF), înmulțiți numărul de microfarade cu 1000. Deoarece 1 microfarad conține 1000 de nanofarade, această înmulțire simplă ajută la găsirea rapidă a valorii echivalente.Formula de conversie:

Exemplu, dacă aveți un condensator cu o capacitate de 4,7 µf și doriți să -l convertiți în nanofarade:

Deci, 4,7 µF este egal cu 4700 nf.

Aceste formule simple facilitează funcționarea cu diferite valori de capacitate.Multe diagrame de circuit, fișiere tehnice și etichete de componente folosesc diferite unități, astfel încât conversii rapide și precise ajută la alegerea condensatorului potrivit atunci când înlocuiesc sau modernizând componentele, citirea și interpretarea diagramelor de circuit cu notări de unități variate, asigurând funcționalitatea corectă a circuitului cu valoarea corectă a capacității,și prevenirea erorilor care ar putea duce la defecțiuni sau ineficiențe.Prin stăpânirea acestor conversii, oricine lucrează cu electronice poate gestiona cu încredere condensatoarele și circuitele de proiectare care funcționează eficient și în mod fiabil.Fie că lucrează la mici gadgeturi electronice sau la sisteme electrice mari, aceste calcule simple asigură precizia proiectării și performanței circuitului.

Aplicarea tehnicilor de conversie în scenarii practice

Transformarea valorilor capacității de la nanofarade (NF) în microfarade (µF) este o sarcină comună în electronice.Multe componente electronice, în special condensatoare, sunt etichetate cu diferite prefixe de unități în funcție de producător sau regiune.Unele diagrame de circuit și specificații tehnice listează valori de capacitate la microfarade, în timp ce altele folosesc nanofarade.Pentru a vă asigura că condensatorul corect este utilizat într -un circuit, trebuie să vă puteți converti cu ușurință între aceste unități.Această abilitate ajută la prevenirea erorilor, asigură compatibilitatea dintre componente și permite o funcționalitate netedă a circuitului.Indiferent dacă proiectați un nou circuit, depanarea unuia existentă, fie înlocuirea condensatoarelor, conversii rapide și precise între nanofarade și microfarade ajută la menținerea eficienței și fiabilității în sistemele electronice.

Un scenariu comun în care este necesară conversia capacității este atunci când lucrați cu valori mai mari de capacitate.Să presupunem că aveți un condensator etichetat 2000 Nanofarads (NF), dar diagrama circuitului dvs. specifică faptul că capacitatea necesară ar trebui să fie în microfarade (µf).Pentru a verifica dacă acest condensator este adecvat, trebuie să convertiți valoarea sa în microfarade.Formula pentru convertirea NF în µF este simplă: împărțiți capacitatea în nanofarade cu 1000. Aplicând această formulă, calculăm 2000 NF ÷ 1000 = 2 µf.Aceasta înseamnă că un condensator cu 2000 NF de capacitate este echivalent cu 2 pF și poate fi utilizat în orice circuit care necesită un condensator de 2 µF.Această conversie rapidă permite verificarea specificațiilor componentelor și să se asigure că condensatorul potrivit este ales pentru circuit.

Un alt exemplu implică transformarea valorilor de capacitate mai mici de la nanofarade la microfarade.Să presupunem că aveți un condensator cu o capacitate de 750 NF, dar circuitul necesită ca valoarea să fie în µf pentru compatibilitate.Folosind aceeași formulă de conversie, împărțim 750 NF cu 1000, ceea ce duce la 0,75 µF.Acest lucru confirmă faptul că un condensator etichetat 750 NF este același cu unul etichetat cu 0,75 µF.Această metodă simplă, dar eficientă, ajută la evitarea confuziei la selectarea sau înlocuirea condensatoarelor, asigurându -se că valorile potrivite sunt utilizate pentru a menține eficiența și stabilitatea circuitului.

Înțelegerea și aplicarea acestor conversii este importantă, deoarece valorile capacității sunt adesea exprimate în diferite unități din diferite documente tehnice și diagrame de circuit.Lucrul cu o fișă tehnică care listează valorile condensatorului în nanofarade, dar circuitul proiectează utilizează microfarade, știind cum să se convertească între cele două asigură că sunt selectate componentele corecte.Această cunoaștere este utilă atunci când comandați condensatori de la diferiți furnizori.În cazurile în care o valoare specifică a condensatorului nu este disponibilă, transformarea dintre aceste unități permite găsirea unei alternative adecvate cu o capacitate echivalentă, prevenirea întârzierilor în asamblarea sau repararea circuitului.Masterizarea tehnicilor de conversie a capacității, asigurați precizia, compatibilitatea și fiabilitatea circuitelor electronice.Convertirea între nanofarade și microfarade ajută la prevenirea defecțiunilor circuitului, la evitarea greșelilor costisitoare și la asigurarea performanțelor electronice netede.Fie că lucrați la gadgeturi electronice simple sau circuite industriale complexe, să știți cum să comutați rapid și exact între aceste unități este o abilitate valoroasă care îmbunătățește eficiența și precizia în proiectarea electronică și depanarea.

Valorile de capacitate standard și seria electronică

În electronice, condensatorii vin în mai multe valori diferite, dar nu orice valoare posibilă este fabricată.În schimb, valorile condensatorului urmează un sistem standardizat numit seria electronică.Acest sistem ajută la asigurarea faptului că condensatoarele sunt disponibile în valori logice și practice, ceea ce face mai ușor să aleagă componentele potrivite pentru circuite.Seria E aranjează valori într-un mod care acoperă diferite niveluri de precizie și toleranță, permițând dispozitivelor electronice să funcționeze în mod fiabil, fără a necesita o varietate interminabilă de valori ale componentelor.

Seria E este un sistem care organizează valori ale componentelor într-un mod structurat, împărțind fiecare deceniu (o gamă de valori de la 1 la 10, 10 la 100 și așa mai departe) într-un număr specific de valori preferate.Aceste valori sunt alese folosind o scară logaritmică, ceea ce înseamnă că fiecare pas din serie reprezintă o creștere procentuală față de valoarea anterioară.Diferitele grupuri din seria E există pentru a se potrivi cu diferite niveluri de toleranță în componentele electronice.Cu cât o serie are mai multe o serie pe deceniu, cu atât este mai strânsă toleranța și cu atât sunt mai precise componentele.

Seria E3: Conține 3 valori pe deceniu și este utilizat pentru componente cu o toleranță mare de ± 40%.Acestea sunt utilizate în aplicații în care nu este necesară o precizie ridicată.

Seria E6: Conține 6 valori pe deceniu și este utilizat pentru componente cu o toleranță de ± 20%.Această serie echilibrează costul și precizia și se găsește în mod obișnuit în electronice.

Seria E12: Conține 12 valori pe deceniu și este utilizat pentru componente cu o toleranță de ± 10%.Este preferat pentru aplicații electronice mai precise.

Seria E24: Conține 24 de valori pe deceniu și este proiectat pentru componente cu o toleranță de ± 5%.Este utilizat în electronice industriale și specializate.

Seria E48: Conține 48 de valori pe deceniu și susține o toleranță de ± 2%.Este potrivit pentru aplicații de înaltă precizie, cum ar fi dispozitivele de comunicare.

Seria E96: Conține 96 de valori pe deceniu și susține o toleranță de ± 1%.Această serie este utilizată în electronice de precizie, unde valorile componentelor trebuie să fie extrem de exacte.

Seria E192: Conține 192 valori pe deceniu și este utilizat pentru componente cu toleranțe extrem de strânse de ± 0,5%, ± 0,25%sau ± 0,1%.Acești condensatori sunt excelenți în proiecte avansate de tehnologie și inginerie de precizie.

De exemplu, în seria E6, valorile condensatorului preferat includ 10, 15, 22, 33, 47 și 68. Pe măsură ce seria progresează la E12, E24 și nu numai, se adaugă mai multe valori specifice pentru a permite ajustări mai fine în proiectele de circuit.Acest sistem vă asigură că puteți selecta cea mai potrivită valoare a condensatorului, fără a necesita fiecare număr posibil, ceea ce face selecția componentelor mai simplă și mai eficientă.

Calcularea reactivității capacitive în circuitele de curent alternativ

Înțelegerea reactivității capacitive este importantă atunci când lucrați cu circuite de curent alternativ.Condensatoarele nu se comportă la fel în circuitele de curent alternativ ca și în circuitele DC.În loc să stocheze pur și simplu încărcarea, acestea se opun fluxului de curent alternativ (AC) într -un mod care depinde de frecvența semnalului.Această opoziție este cunoscută sub numele de reactanță capacitivă (XₐₙₐₜₕC).Spre deosebire de rezistență, care rămâne constantă, se schimbă de reactanță capacitivă în funcție de frecvența semnalului AC și de capacitatea condensatorului.Învățarea modului de calculare a reactanței capacitive ajută la proiectarea circuitelor care funcționează corect în aplicații precum filtrarea semnalului, potrivirea impedanței și schimbarea fazelor.Reactanța capacitivă a unui condensator într -un circuit AC poate fi calculată folosind formula:

unde Xc este reactanța capacitivă (măsurată în ohmi, ω), f este frecvența semnalului AC (măsurat în Hertz, Hz), C. este capacitatea (măsurată în Farads, F) și π (PI) este o constantă matematică, aproximativ 3.14159.

Această formulă demonstrează că reactanța capacitivă este invers proporțională atât pentru frecvență, cât și pentru capacitate.În termeni practici, când frecvența crește, reactanța capacitivă scade, permițând mai mult AC AC -ul să treacă prin condensator.În mod similar, când capacitatea crește, reactanța scade și el, ceea ce înseamnă că condensatorul permite un flux mai mare de AC.Această relație este importantă în proiectarea circuitului, în special în aplicații precum filtrarea, cuplarea și potrivirea impedanței, unde condensatoarele joacă un rol în controlul fluxului de semnal și în performanța sistemului.

Deoarece majoritatea condensatoarelor utilizate în circuite au valori de capacitate în microfarade (µF) sau Nanofarads (NF), este important să convertiți aceste valori în Farads (F) înainte de a aplica formula.Regulile de conversie sunt:

• 1 µF = 1 × 10⁻⁶ F (un microfarad este egal cu un milionime de un Farad).

• 1 nf = 1 × 10⁻⁹ F (un nanofarad este egal cu o miliardime dintr-un Farad).

Înainte de a efectua calcule, exprimați întotdeauna capacitatea în Farads pentru a asigura precizia.

Exemplu de calcule: efectele frecvenței și capacității

Reactanță capacitivă la diferite frecvențe

Să luăm în considerare un condensator cu o capacitate de 100 NF (0,1 µF sau 0,1 × 10⁻⁶ F) și să calculăm reactanța capacitivă la diferite frecvențe:

1. la 50 Hz:

2. la 1 kHz (1000 Hz):

3. la 10 kHz (10.000 Hz):

Aceste rezultate arată că pe măsură ce frecvența crește, reactanța capacitivă scade.Aceasta înseamnă că la frecvențe mai mari, condensatorul permite trecerea mai multor AC, ceea ce îl face un filtru eficient de trecere mare în circuitele electronice.

Reactanță capacitivă cu diferite valori de capacitate

Acum, să vedem cum se schimbă reactanța capacitivă atunci când utilizați diferite condensatoare, păstrând frecvența constantă la 1 kHz (1000 Hz):

1. Pentru 10 NF (0,01 µF sau 0,01 × 10⁻⁶ F):

2. Pentru 1 pF (1 × 10⁻⁶ F):

3. Pentru 10 µF (10 × 10⁻⁶ F):

Aceste calcule arată că pe măsură ce capacitatea crește, reactanța capacitivă scade.Aceasta înseamnă că condensatoarele mai mari permit mai mult să curgă AC, ceea ce este util în aplicații precum filtrarea sursei de alimentare, unde condensatoarele ajută la netezirea fluctuațiilor de tensiune.

Impacturi asupra performanței circuitului

Filtre de frecvență: condensatoarele joacă un rol în aplicațiile de filtrare a frecvenței, în special în proiectarea filtrelor cu trecere mică și cu trecere mare.Un filtru de înaltă trecere permite trecerea semnalelor de înaltă frecvență în timp ce blocând semnale de frecvență joasă, ceea ce îl face util în aplicații precum egalizarea audio și procesarea semnalului.În schimb, un filtru cu trecere mică permite semnale de frecvență joasă, în timp ce atenuează frecvențe mai mari în netezirea semnalelor și reducerea zgomotului în surse de alimentare.Prin selectarea cu atenție a valorii capacitanței, puteți regla bine frecvența de întrerupere a acestor filtre, controlând ce frecvențe sunt permise sau suprimate.Acest principiu este aplicat pe scară largă în sisteme audio, radio și dispozitive de comunicare, unde este necesar un control precis al frecvenței pentru transmisia și recepția clară a semnalului.

Potrivirea impedanței: în circuitele de curent alternativ, potrivirea impedanței este importantă pentru maximizarea transferului de putere și minimizarea reflecției sau pierderii semnalului.Impedanța nepotrivită poate duce la transferul de energie ineficient, degradarea semnalului și interferența nedorită, în special în aplicațiile de înaltă frecvență.Condensatoarele ajută la obținerea unei potriviri adecvate prin impedanță prin reglarea componentei reactive a impedanței unui circuit, asigurând un flux optim de semnal.Această tehnică este importantă în circuitele de frecvență radio (RF) și în electronica audio, unde este necesară menținerea rezistenței și clarității semnalului constant.Impedanța potrivită corespunzător îmbunătățește eficiența antenelor, a liniilor de transmisie și a amplificatoarelor, îmbunătățind performanța generală a circuitului și stabilitatea.

Schimbarea fazelor: Una dintre proprietățile unice ale condensatoarelor în circuitele de curent alternativ este capacitatea lor de a schimba faza unui semnal de curent alternativ cu 90 de grade.Într -un circuit pur capacitiv, curentul conduce tensiunea cu un sfert de ciclu, un comportament care este utilizat strategic în diferite aplicații electronice.Această proprietate de schimbare a fazelor este excelentă în oscilatoare, unde condensatoarele ajută la generarea formelor de undă stabile pentru ceasuri și circuite de procesare a semnalului.De asemenea, este utilizat în circuitele de control al motorului pentru a crea diferența de fază necesară pentru pornirea și rularea anumitor tipuri de motoare electrice.Utilizând condensatoare pentru schimbarea fazelor, puteți proiecta sisteme de procesare și control mai eficiente a semnalului într -o gamă largă de aplicații.

Greșeli comune în conversia nanofaradului la microfarad

Deoarece condensatoarele sunt etichetate în mod obișnuit folosind diferite unități, înțelegerea modului corect de a se converti între ele asigură proiectarea exactă a circuitului și selecția corectă a componentelor.Cu toate acestea, chiar și mici greșeli în procesul de conversie pot provoca probleme majore în circuitele electronice.Erorile în valorile capacitanței pot duce la procesarea incorectă a semnalului, reglarea instalabilă a sursei de alimentare și chiar o defecțiune completă a circuitului.Pentru a preveni aceste probleme, este important să fiți conștienți de greșelile comune făcute în timpul conversiei NF la µF și cum să le evitați.

Aderarea la factorul de conversie corect

Unul dintre cele mai importante aspecte ale convertirii NF în µF este utilizarea factorului de conversie corect.Regula de bază este:

1µF = 1000NF

Aceasta înseamnă că pentru a converti nanofaradurile în microfarade, trebuie să vă împărțiți cu 1000. În mod similar, pentru a converti microfaradurile în nanofarade, înmulțiți cu 1000. O greșeală comună apare atunci când se utilizează un factor de conversie incorect.Unii oameni se împart din greșeală cu 100 sau 10.000 în loc de 1000, ceea ce duce la valori de capacitate complet greșită.De exemplu, dacă aveți 4700 NF și împărțiți greșit cu 100 în loc de 1000, veți obține 47 µf în loc de 4,7 µf corect.O astfel de eroare poate duce la nepotriviri grave în performanța circuitului, provocând instabilitate sau caracteristici de filtrare incorecte.

Pentru a evita această greșeală, verificați întotdeauna dublu factorul de conversie înainte de a efectua calcule.Dacă nu sunteți sigur, consultați tabelele de conversie standard de capacitate sau utilizați un calculator pentru a verifica rezultatul.Dezvoltarea unui obicei de a estima mental răspunsul preconizat poate ajuta, de asemenea, la capturarea erorilor.Dacă convertiți o valoare ca 1000 NF, ar trebui să vă așteptați deja ca rezultatul să fie de 1 µf și orice abatere de la aceasta ar trebui să ridice un steag roșu.

Plasament zecimal precis

Plasarea zecimală este o altă sursă majoră de erori în conversia capacității.Deoarece conversia NF la µF implică împărțirea la 1000, trebuie să mutați punctul zecimal în trei locuri spre stânga.Amplasarea incorectă a punctului zecimal poate duce la valori de capacitate complet inexactă.De exemplu, luați în considerare convertirea 5000 NF în microfarade:

5000 NF ÷ 1000 = 5 µf

Dacă zecimalul este greșit, rezultatul ar putea fi scris incorect ca 0,005 µF sau 500 µF, ambele fiind complet greșite.Utilizarea unor astfel de valori incorecte într -un circuit poate cauza probleme grave, cum ar fi erorile de sincronizare la oscilatoare, răspunsul incorect al frecvenței în filtre și reglarea excesivă sau insuficientă a puterii în circuitele de alimentare.Pentru a preveni astfel de erori, verificați întotdeauna conversia dvs. verificând amploarea rezultatului.Dacă convertiți o valoare în mii, rezultatul ar trebui să fie în numere întregi sau zecimale de peste 1. Dacă convertiți valorile sub 1000 nf, rezultatul ar trebui să fie un zecimal sub 1 µf.Notarea formulei de conversie și poziționarea cu atenție a zecimalului înainte de a finaliza răspunsul poate ajuta la reducerea erorilor.

Menținerea consistenței unității

Multe erori în calculele circuitului apar din cauza amestecării diferitelor unități de capacitate fără o conversie corectă.Uneori, efectuează greșit calculele folosind valori în NF și µF în mod interschimbabil, fără a le converti mai întâi într -o unitate comună.De exemplu, dacă un circuit necesită capacitatea totală a doi condensatori, unul de 220 NF și încă 0,47 µF, acestea nu pot fi adăugate direct decât dacă ambele sunt în aceeași unitate.De la 0,47 µF = 470 nf, capacitatea totală ar fi:

220 NF+470 NF = 690 NF

Dacă adăugați greșit 220 NF + 0,47 µF direct, presupunând 0,47 µF = 0,47 NF, veți obține un rezultat incorect de 220,47 NF, ceea ce este complet greșit.Astfel de greșeli pot duce la o selecție incorectă a componentelor, afectând comportamentul general al circuitului.Pentru a preveni aceste erori, convertiți întotdeauna toate valorile în aceeași unitate înainte de a efectua calcule.Atunci când adăugați sau comparați capacitățile, alegeți o unitate consistentă, fie NF, fie µF, și asigurați -vă că toate valorile sunt convertite corect înainte de a continua.

Considerații privind precizia și rotunjirea

Valorile condensatorului necesită adesea o precizie ridicată, în special în circuitele de sincronizare, filtrele de frecvență și aplicațiile de semnal de mare viteză.Erorile de rotunjire pot avea impact asupra performanței circuitului.De exemplu, dacă lucrați cu un condensator etichetat 749 NF, s -ar putea să fie tentant să îl rotunjiți la 0,7 µf pentru simplitate.Cu toate acestea, conversia mai precisă este de 0,749 µF.S-ar putea ca mica diferență să nu conteze în circuitele cu precizie scăzută, dar în aplicații de înaltă frecvență sau în circuitele de sincronizare de precizie, ar putea provoca abateri vizibile ale performanței.

Luați în considerare un circuit de cronometru folosind un condensator cu o valoare specifică de capacitate pentru a determina frecvența.Dacă valoarea condensatorului este rotunjită incorect, frecvența de oscilație a circuitului s -ar putea schimba, afectând calendarul semnalelor.În mod similar, în aplicațiile de frecvență radio (RF), chiar și erori de rotunjire ușoare în valorile condensatorului pot modifica caracteristicile de transmisie și recepție ale semnalului, ceea ce duce la o eficiență sau interferență redusă.Pentru a evita astfel de probleme, păstrați precizia completă în timpul calculelor și rotunjită numai la ultima etapă, dacă este necesar.Utilizați valori standard ale condensatorului din seria E pentru a asigura compatibilitatea cu componentele disponibile.Verificați specificațiile producătorului pentru a vă asigura că valoarea reală a condensatorului utilizat în circuit se potrivește cu cerința calculată.

Roluri de condensatoare în circuitele electronice

Condensatorii care joacă o gamă largă de roluri care contribuie la funcționarea corectă a dispozitivelor electronice.Aceste componente mici, dar puternice, sunt concepute pentru a stoca și gestiona energia electrică, ceea ce le face importante în circuitele care necesită stabilitate a puterii, procesarea semnalului sau controlul frecvenței.Condensatoarele se găsesc în aproape fiecare dispozitiv electronic, de la smartphone -uri și calculatoare la televizoare și mașini industriale.Capacitatea lor de a încărca și descărca energie electrică le face utile pentru multe aplicații diferite, fiecare necesitând tipuri specifice de condensatoare cu valori de capacitate selectate cu atenție.Înțelegerea modului în care condensatorii funcționează în diferite roluri este esențială pentru proiectarea, întreținerea și depanarea circuitelor electronice.

Depozitarea energiei și stabilizarea tensiunii

Una dintre cele mai importante funcții ale condensatoarelor este stocarea energiei electrice și stabilizarea nivelului de tensiune.În acest rol, condensatorii acționează ca niște baterii minuscule reîncărcabile, deținând temporar o încărcare electrică și eliberează -o atunci când este nevoie.Această funcție este excelentă în circuitele de alimentare, unde condensatoarele ajută la menținerea unei ieșiri constante de tensiune chiar și atunci când sursa de alimentare fluctuează sau sarcina electrică se schimbă brusc.

De exemplu, în sursele de alimentare cu computer, condensatorii joacă un rol major în asigurarea faptului că procesorul, cipurile de memorie și alte componente sensibile primesc o sursă de alimentare stabilă.Dacă tensiunea scade brusc sau vârfurile, condensatorii eliberează energie stocată pentru a compensa fluctuația, împiedicând prăbușirea sistemului sau funcționarea defectuoasă.În mod similar, în sclipirile camerei, condensatorii stochează energia electrică și o eliberează într -o explozie rapidă pentru a alimenta blițul atunci când este apăsat butonul.Această funcție de stocare a energiei este importantă și în electronica auto.Mașinile moderne folosesc multe sisteme electronice, cum ar fi GPS, senzori și afișaje de infotainment, toate acestea necesitând o putere stabilă.Condensatoarele ajută la asigurarea faptului că sistemul electric al vehiculului funcționează fără probleme, chiar și atunci când există schimbări rapide ale cererii de energie, cum ar fi atunci când aerul condiționat sau farurile sunt pornite.

Figura 3. Depozitarea energiei și stabilizarea tensiunii

Filtrarea zgomotului și a ieșirilor de netezire

O altă funcție a condensatoarelor este filtrarea zgomotului electric și a ieșirilor de tensiune de netezire.Zgomotul electric este interferența nedorită care poate denatura semnalele și poate afecta performanța circuitului.În circuitele de alimentare cu energie electrică, condensatorii ajută la eliminarea fluctuațiilor și a vârfurilor de tensiune care apar atunci când AC (curent alternativ) este transformat în DC (curent direct).Fără condensatoare, puterea DC convertită ar putea conține în continuare mici ondulări din tensiunea de curent alternativ, ceea ce duce la o funcționare instabilă în circuite sensibile.

De exemplu, în electronica audio, condensatoarele sunt utilizate pentru a filtra zgomotul din sursele de alimentare pentru a asigura un sunet clar, de înaltă calitate.Fără condensatoare, fluctuațiile puterii ar putea introduce zgomote nedorite sau zgomote în boxe și microfoane.În mod similar, în dispozitivele medicale, cum ar fi mașinile ECG și aparatele auditive, condensatorii joacă un rol în menținerea semnalelor de putere curate, asigurând citiri precise și o ieșire a sunetului clar.De asemenea, condensatorii ajută la prevenirea interferenței electromagnetice (EMI) și a interferenței frecvenței radio (RFI), care pot proveni din dispozitive electrice din apropiere sau semnale radio.Acest lucru este important în sistemele de comunicare, dispozitivele wireless și instrumentarea sensibilă, unde interferența poate provoca pierderi de date sau degradarea semnalului.

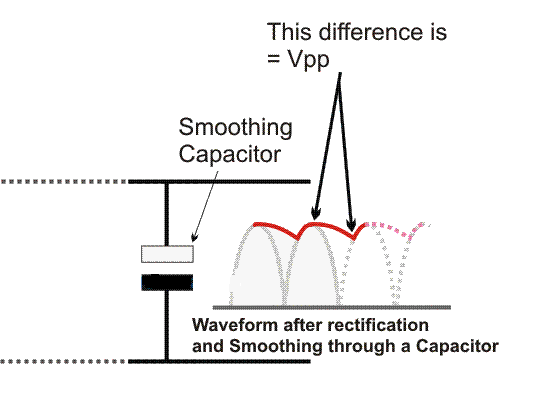

Figura 4. Filtrarea zgomotului și a ieșirilor de netezire

Cuplare și decuplare a semnalului

Condensatoarele sunt, de asemenea, utilizate pe scară largă pentru cuplarea și decuplarea semnalului, ceea ce ajută la menținerea integrității semnalelor electrice pe măsură ce se deplasează printr -un circuit.Cuplarea semnalului permite semnalelor de curent alternativ să treacă între diferite etape ale unui amplificator sau un circuit în timp ce blocând tensiunea DC.Acest lucru asigură că doar semnalele prevăzute ajung la următoarea etapă, împiedicând interfețele DC nedorite să interfereze cu semnalul.Acest lucru este util în circuitele audio și radio, unde condensatorii ajută la transmiterea semnalelor de voce, muzică și date fără denaturare.

De exemplu, într -un preamplificator de microfon, un condensator este plasat între microfon și stadiul amplificatorului pentru a permite trecerea semnalului audio (AC) în timp ce blocând orice componentă DC.Acest lucru împiedică tensiunea nedorită să ajungă la amplificator, îmbunătățind claritatea solidă și prevenind deteriorarea circuitului.Pe de altă parte, decuplarea semnalului implică utilizarea condensatoarelor pentru a îndepărta zgomotul de curent alternativ nedorit din liniile electrice, asigurându -se că componentele electronice sensibile primesc o putere curată și stabilă.În microcontrolere și circuite digitale, condensatoarele sunt plasate în apropierea acelor de putere pentru a filtra zgomotul de înaltă frecvență care ar putea interfera cu procesarea datelor.Acest lucru este important în calculatoare, smartphone -uri și sisteme de control industrial, unde este necesară o reglare precisă a tensiunii pentru o funcționare fiabilă.

Îmbunătățirea integrității semnalului în circuitele de sincronizare și oscilator

Condensatoarele sunt utilizate în timp, controlul frecvenței și circuitele oscilatorului, unde lucrează alături de rezistențe și inductori pentru a stabili intervale sau frecvențe de timp specifice.Aceste circuite sunt utilizate în ceasuri, generatoare de semnal și dispozitive de comunicare pentru a se asigura că semnalele electrice rămân stabile și precise.De exemplu, în circuitele oscilatorului, condensatorii și inductorii formează circuite rezonante care generează semnale de frecvență stabile.Aceste semnale sunt utilizate în dispozitive precum radio, televizoare și emițători wireless, unde momentul semnalului precis este excelent pentru o comunicare adecvată.În ceasurile și cronometrele digitale, condensatorii controlează ciclurile de încărcare și descărcare, determinând intervalele de timp dintre operații.O altă aplicație comună este în bucle blocate în fază (PLL), care utilizează condensatoare pentru a sincroniza semnalele în sistemele de comunicare.PLL -urile sunt utilizate în telefoane mobile, comunicații prin satelit și sisteme GPS pentru a se asigura că semnalele sunt primite și procesate la momentul corect.

Concluzie

Privind atent la nanofarade și microfarade ne arată cât de importante sunt în realizarea circuitelor electronice.Acestea ajută la menținerea puterii stabile, să gestioneze energia și să se asigure că semnalele din dispozitive sunt clare și corecte.Acest articol a explicat cum să se schimbe între aceste unități și de ce să facă acest lucru cu exactitate este important.De asemenea, a acoperit valorile standard pentru condensatoare și cum să -și dea seama de efectele lor în circuitele de curent alternativ.Înțelegerea acestor elemente de bază ajută la construirea și remedierea sistemelor electronice, asigurându -se că dispozitivele pe care ne bazăm în fiecare zi funcționează bine și fără probleme.Acest ghid simplu este un instrument util, deschiderea ușilor către mai multe învățări și inovații mai bune în tehnologie.
