Sistem în buclă deschisă vs. sistem în buclă închisă: diferențe cheie, funcționare, avantaje și aplicații

Sistemele în buclă deschisă și în buclă închisă explică modul în care un sistem răspunde atunci când îi dați o intrare.În acest articol, veți afla ce face fiecare sistem, cum funcționează și de ce contează feedback-ul în controlul rezultatelor.Veți vedea, de asemenea, cum diferă componentele și aplicațiile lor.Acest lucru vă ajută să înțelegeți unde este utilizat în mod obișnuit fiecare sistem.

Catalog

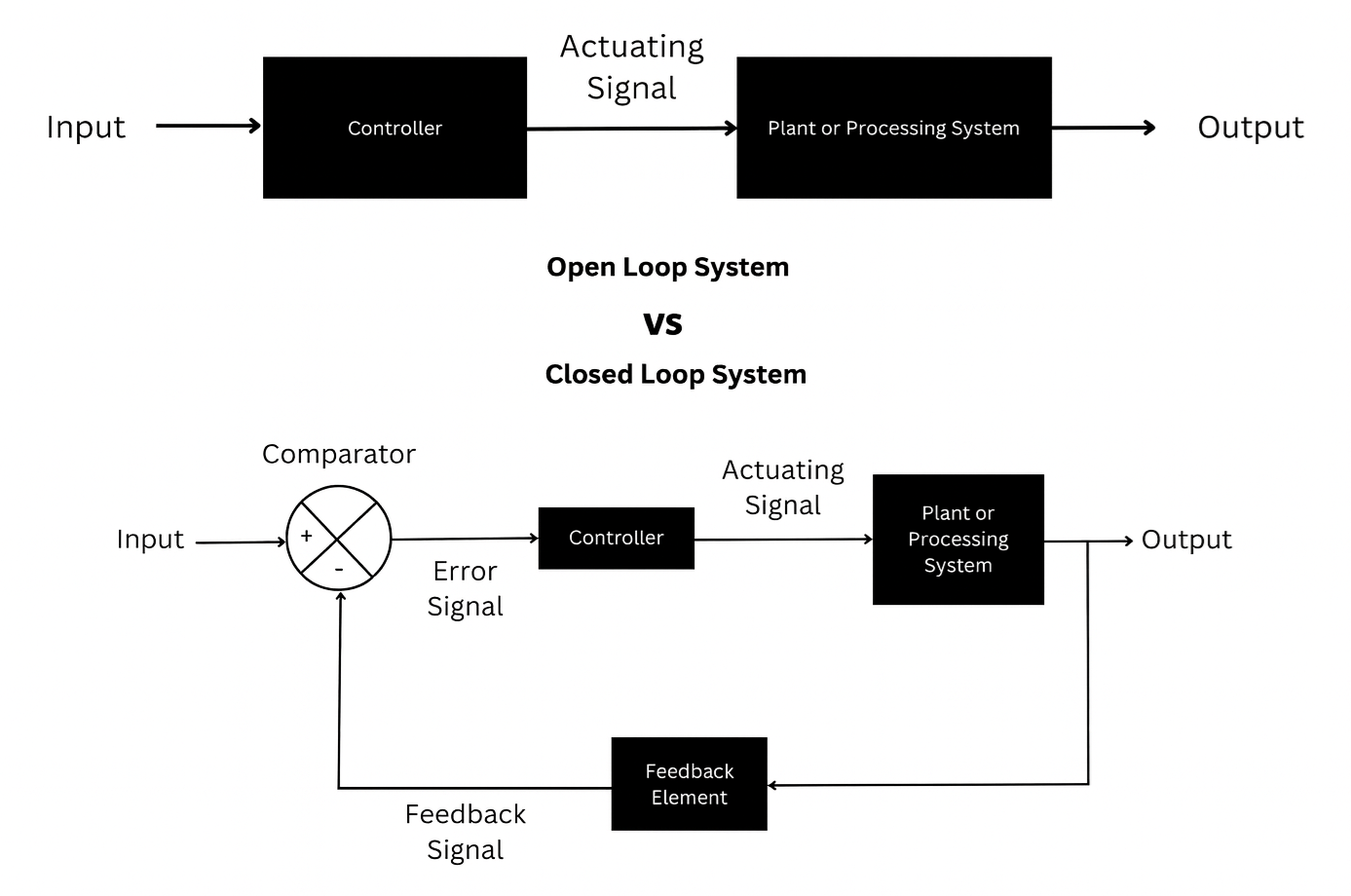

Figura 1. Sistem cu buclă deschisă vs. sistem cu buclă închisă

Ce este un sistem în buclă deschisă?

Un sistem în buclă deschisă este un tip de sistem de control în care ieșirea nu este monitorizată sau comparată cu intrarea.Acțiunea de control se aplică exclusiv pe baza intrării date, fără a lua în considerare rezultatul real produs de sistem.Deoarece nu există un mecanism de feedback, sistemul nu poate detecta sau corecta erorile singur.Orice variație sau perturbare afectează direct ieșirea fără ajustare.Comportamentul sistemului depinde în întregime de setările predefinite sau de calibrare.Sistemele de control în buclă deschisă sunt de obicei definite prin simplitatea lor și lipsa corectării automate a erorilor.

Ce este un sistem în buclă închisă?

Un sistem în buclă închisă este un sistem de control care compară continuu ieșirea reală cu intrarea dorită folosind feedback.Diferența dintre intrare și ieșire, numită semnal de eroare, determină acțiunea de control.Această comparație bazată pe feedback permite sistemului să răspundă automat la abateri.Controlerul își ajustează ieșirea pentru a reduce sau a elimina eroarea.Ca rezultat, sistemul menține o aliniere mai strânsă cu performanța dorită.Sistemele în buclă închisă sunt definite prin capacitatea lor de a se autoregla prin feedback.

Componentele sistemului în buclă deschisă vs. sistem în buclă închisă

Componentă	Deschide Buclă Sistem	Închis Sistem de buclă
Intrare / Semnal de referință	Utilizează o intrare pentru a începe funcționarea, dar nu este comparată cu ieșirea.	Utilizează o intrare care este în mod continuu comparat cu producția reală.
Controler	Trimite un fix acțiune de control bazată numai pe intrare.	Reglează acțiunea de control continuu pe baza feedback-ului.
actuator / Element de control	Funcționează conform comenzii controlorului fără verificare.	Îi modifică acțiune bazată pe feedback din partea sistemului.
Ieșire / Proces	Ieșirea este produs dar nu măsurat sau corectat.	Ieșirea este monitorizat și corectat pentru a se potrivi cu valoarea dorită.
Senzor / Dispozitiv de măsurare	Niciun senzor nu este folosit pentru a măsura producția.	Senzori măsurați ieșirea și trimiteți date către controler.
Feedback Cale / Comparator	Fără feedback compararea căii sau erorilor.	Calea de feedback și comparatorul sunt esențiale pentru detectarea erorilor.

Cum funcționează un sistem cu buclă deschisă și buclă închisă?

Sistem de buclă deschisă

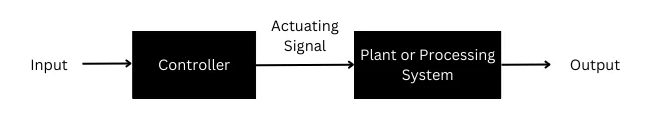

Figura 2. Diagrama bloc a sistemului Open Loop

Un sistem în buclă deschisă funcționează prin procesarea semnalului de intrare fără a verifica ieșirea rezultată.După cum se arată în figură, intrarea este aplicată direct controlerului, care generează un semnal de acționare.Acest semnal de acționare este trimis către instalație sau sistem de procesare pentru a produce ieșirea.Ieșirea se deplasează numai înainte și nu este returnată controlerului sub nicio formă.Deoarece nu există o cale de feedback, controlerul nu are informații despre ieșirea reală.Sistemul își finalizează funcționarea odată ce rezultatul este produs, indiferent dacă se potrivește cu rezultatul dorit.

Sistem în buclă închisă

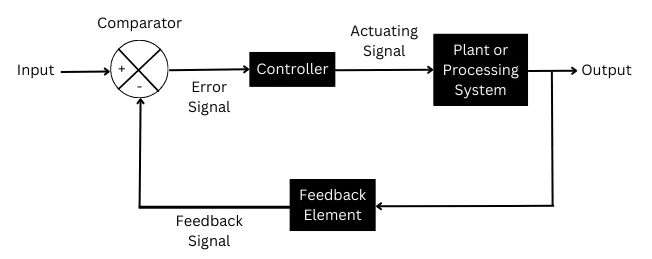

Figura 3. Diagrama bloc a sistemului cu buclă închisă

Un sistem în buclă închisă funcționează prin compararea continuă a ieșirii cu intrarea pentru a controla răspunsul sistemului.În figură, intrarea este mai întâi trimisă la un comparator, unde este comparată cu semnalul de feedback de la ieșire.Acest comparator produce un semnal de eroare care reprezintă diferența dintre intrarea dorită și ieșirea reală.Semnalul de eroare este apoi trimis controlerului, care generează un semnal de acționare adecvat.Acest semnal de acționare conduce instalația sau sistemul de procesare pentru a produce ieșirea.Ieșirea este transmisă înapoi printr-un element de feedback către comparator, formând o buclă completă care permite reglarea continuă.

Aplicații ale sistemului Open Loop vs Closed Loop

Aplicație Zona	Deschide Buclă Sistem	Închis Sistem de buclă
Gospodărie Aparate	Spălarea mașini (pe baza de cronometru): Funcționează pentru o perioadă fixă de timp fără a verifica ieșirea.	Termostate în aparatele de aer condiționat și frigidere: Reglați temperatura utilizând feedback.
Încălzire și Gătit	cuptor cu microunde cuptoare (controlate în timp): încălzirea depinde numai de timpul prestabilit.	Controlat cu temperatura cuptoare: Reglați căldura folosind senzori.
Trafic și Transport	Timp fix semafoare: Schimbați semnalele pe baza timpului prestabilit.	Croaziera sisteme de control: mențineți viteza vehiculului folosind feedback.
Industrial Mașini	Transportor curele: rulați cu viteză constantă fără monitorizare a sarcinii.	Industrial Controlul vitezei motorului: Menține viteza la sarcini diferite.
Puterea și Sisteme electrice	Baterie de bază încărcătoare: Furnizează tensiune sau curent fix.	automată regulatoare de tensiune (AVR): Menține tensiunea de ieșire stabilă.
Automatizare și Control	Pe baza de cronometru sisteme de irigare: Funcționează pentru durate prestabilite.	Bazat pe PLC sisteme de control al procesului: reglați operațiunile folosind feedback-ul senzorului.
Robotică și Controlul mișcării	Simplu mașini repetitive: Efectuați mișcări fixe.	Servomotoare și brațe robotizate: controlați poziția și viteza cu precizie.
Fluid și Controlul nivelului	Apa manuala pompe: Funcționează fără detectarea nivelului.	automată controlere de nivel de apă: porniți și opriți pompele pe baza feedback-ului.

Avantajele sistemului Open Loop și Closed Loop

Avantajele sistemului Open Loop

• Design simplu și ușor de înțeles

• Cost redus datorită mai puține componente

• Timp de răspuns rapid

• Construcție și întreținere ușoară

• Nu sunt necesari senzori sau elemente de feedback

• Funcționare stabilă fără oscilații induse de feedback

• Ideal pentru condiții de funcționare fixe și previzibile

Avantajele sistemului cu buclă închisă

• Precizie ridicată prin feedback continuu

• Detectarea și corectarea automată a erorilor

• Mai puțin afectat de perturbații externe

• Performanță mai bună în condiții variate de încărcare

• Fiabilitate și consecvență îmbunătățite

• Abilitatea de a stabiliza procese instabile

• Potrivit pentru aplicații complexe și bazate pe precizie

Dezavantajele sistemelor cu buclă deschisă și buclă închisă

Dezavantajele sistemului Open Loop

• Fără feedback, deci erorile nu pot fi corectate

• Precizie mai mică decât sistemele cu buclă închisă

• Foarte sensibil la perturbări și modificări ale parametrilor

• Ieșirea depinde în întregime de calibrare

• Adaptabilitate slabă la condițiile în schimbare

• Nu este potrivit pentru control complex sau de precizie

Dezavantajele sistemului cu buclă închisă

• Proiectare și implementare mai complexe

• Cost mai mare datorită senzorilor și componentelor de feedback

• Necesită întreținere și calibrare regulată

• Răspuns mai lent datorită procesării feedback-ului

• Risc de instabilitate sau oscilații dacă este proiectat prost

• Eșecul elementelor de feedback poate afecta performanța sistemului

Sistem cu buclă deschisă vs sistem cu buclă închisă

Parametru	Deschide Buclă Sistem	Închis Sistem de buclă
Feedback Prezența	Fără feedback este folosită calea.	Calea de feedback este o parte importantă a sistemului.
Control Acțiune	Acțiune de control depinde doar de semnalul de intrare.	Control acțiunea depinde de eroarea dintre intrare și ieșire.
Eroare Corectare	Erorile nu pot fi detectat sau corectat automat.	Erorile sunt detectat și corectat continuu.
Precizie	Precizie scăzută din cauza absenței feedback-ului.	Precizie ridicată datorită controlului continuu al feedback-ului.
Complexitatea	Sistem simplu structura si designul.	Mai complex datorită senzorilor și circuitelor de feedback.
Stabilitate	firesc stabil în condiții fixe.	Stabilitate depinde de proiectarea corectă a feedback-ului.
Timp de răspuns	Mai repede răspuns deoarece nu este implicată nicio prelucrare a feedback-ului.	Puțin mai lent datorită feedback-ului și procesului de comparare.
Perturbare Manipulare	Foarte afectate de tulburări externe.	Mai puțin afectat deoarece feedback-ul compensează perturbările.
Fiabilitate	Mai puțin de încredere atunci când condițiile de funcționare se schimbă.	Mai de încredere în condiţii variate.
Senzor Cerință	Senzorii sunt nu este necesar.	Senzorii sunt necesare pentru a măsura producția.
Întreținere	Ușor de mentine datorita structurii simple.	Necesită întreținere și calibrare regulată.
Adaptabilitate	Sărac adaptabilitate la sarcină sau schimbări de mediu.	Înalt adaptabilitate la schimbări și tulburări.

Concluzie

Sistemele cu buclă deschisă sunt simple și cu costuri reduse, dar nu pot corecta erorile deoarece nu folosesc feedback.Sistemele cu buclă închisă folosesc feedback pentru a ajusta ieșirea, făcându-le mai precise și mai fiabile.Diferențele de componente, funcționare, avantaje și limitări evidențiază modul în care feedback-ul influențează comportamentul sistemului.Alegerea dintre aceste sisteme depinde de precizia, complexitatea, costurile și condițiile de operare necesare.
