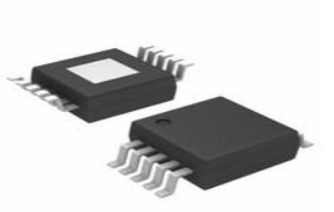

PCA9615 I2C Buffer de autobuz: Pinout, specificații, aplicații și fișă de date

În lumea de astăzi a proiectării electronice, menținerea unei comunicări fiabile între componente este gravă, în special în medii zgomotoase electric.PCA9615, un tampon I2C-BUS diferențial cu două canale concepute pentru operațiunea Fast-Mode Plus (FM+), oferă o soluție prin îmbunătățirea integrității datelor și susținerea funcționalităților de swap la cald.Acest articol explorează fișa tehnică PCA9615, PINOUT, aplicații și configurații de circuit.Oferind informații tehnice aprofundate și exemple reale, vă ghidează despre cum să utilizați PCA9615 pentru a optimiza performanța în proiectele lor.

Catalog

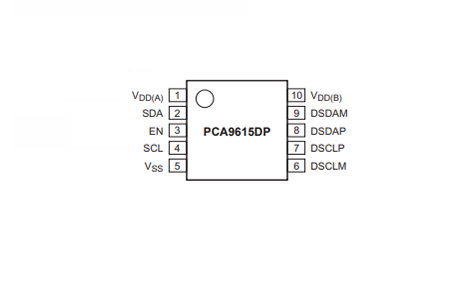

Pinut of PCA9615

Model CAD al PCA9615

Simbol

Amprentă

Prezentare generală a PCA9615

PCA9615 Servește ca un tampon integral pentru comunicarea SMBUS/I2C-BUS, îmbunătățind substanțial transmiterea datelor în medii zgomotoase electric.Prin utilizarea unui strat fizic diferențial (DI2C) care menține transparența la stratul de protocol, acesta atenuează cu adept corupția datelor.Această capacitate asigură o comunicare fiabilă în diferite aplicații, inclusiv automatizarea industrială, sistemele auto și dispozitivele interconectate complexe.

PCA9615 este echipat cu două canale de șofer diferențiale unice, adaptate pentru linia SCL.Extinde intervalul și viteza semnalelor SMBU/I2C.Păstrează integritatea semnalului.Prin transformarea semnalelor cu un singur capăt în semnale diferențiale, PCA9615 diminuează efectiv interferența electromagnetică (EMI) și Crosstalk, care predomină în medii cu zgomot ridicat.

Semnalizarea diferențială în PCA9615 oferă o serie de avantaje și oferă o respingere superioară a zgomotului în comparație cu semnalele unice.În principal benefic în setările industriale și auto în cazul în care zgomotul electric amenință integritatea datelor.Suportă lungimi mai lungi de cablu și rate de date mai mari.Permite proiecte de sistem mai flexibile.În aplicațiile reale, PCA9615 se integrează perfect în sistemele care necesită o comunicare robustă pe distanțe extinse.Semnalizarea diferențială asigură transmiterea fiabilă a datelor senzorului între componente precum unitatea de control a motorului și diverși senzori dispersați în întregul vehicul.PCA9615 menține o comunicare clară între mai multe controlere și dispozitive de câmp situate pe o podea de fabricație mare.

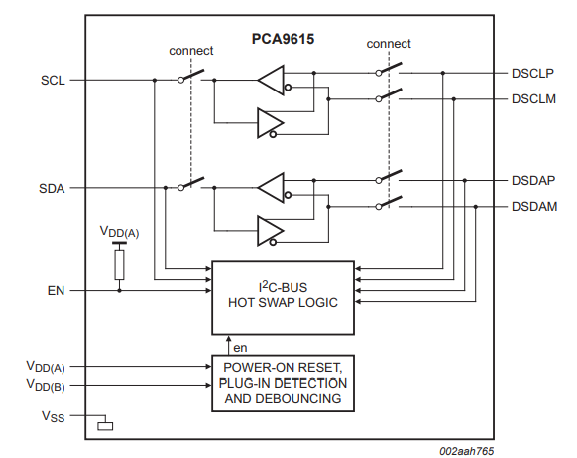

Diagrama bloc a PCA9615

Specificații tehnice

Iată formatul tabelului cu specificații tehnice, atribute și parametri ai NXP USA Inc. PCA9615DPJ , împreună cu piese cu specificații similare.

Tip	Parametru
Fabrică Perioada de graţie	7 Săptămâni
Montare Tip	Suprafaţă Munte
Pachet / Caz	10-tfsop, 10 mSOP (0,118, 3,00 mm lățime)
Suprafaţă Munte	Da
Operare Temperatură	-40 ° C. ~ 85 ° C.
Ambalaj	Bandă & Tambur (TR)
Publicat	2010
Parte Statut	Activ
Umiditate Nivel de sensibilitate (MSL)	1 (Nelimitat)
Număr de terminații	10
Tip	Tampon, Redriver
Aplicații	I2c
Voltaj - aprovizionare	2.3V ~ 5.5V
Terminal Poziţie	Dual
Terminal Formă	Pescăruş Aripa
Vârf Temperatura de reflow (CEL)	Nu Specificat
Număr de funcții	1
Livra Voltaj	3.3V
Terminal Pas	0,5mm
Timp@vârf Reflow Temperatură-Max (S)	Nu Specificat
Baza Număr de piesă	PCA9615
Ieșire	2 fire Autobuz
Ac Conta	10
JESD-30 Cod	S-PDSO-G10
Număr de canale	2
Actual - aprovizionare	16μA
Intrare	2 fire Autobuz
Date Rata (max)	400kHz
Livra Tensiune1-nom	5V
Capacitate - intrare	7pf
Lungime	3mm
Înălţime Așezat (max)	1,1mm
Lăţime	3mm
ROHS Statut	Rohs3 Compatibil

Caracteristici și beneficii cheie

Funcționalitate la cald-swap

Designul PCA9615 include o capacitate robustă de schimb de cald, care permite conectarea și deconectarea modulelor, fără a provoca întreruperi ale fluxului de date.Această caracteristică este deosebit de avantajoasă în sistemele complexe în care timpul de funcționare și fiabilitatea sunt dominante, cum ar fi în telecomunicații și centre de date.Activând înlocuirea și extinderea modulelor fără probleme, caracteristica la cald-swap asigură performanța constantă a sistemului și timpul de oprire minim, oferind nevoia mereu prezentă de stabilitate și eficiență în astfel de medii solicitante.

• Intrare semnal EN: Intrarea semnalului EN (activare) joacă un rol decisiv în gestionarea procedurii de schimb la cald.Când este conectat un nou modul, semnalul EN asigură efectuarea procedurii într -o manieră ordonată.Acest mecanism împiedică erorile de comunicare care ar putea apărea dacă module ar fi adăugate sau eliminate în mod arbitrar.În multe aplicații practice, gestionarea precisă a semnalului susține integritatea datelor, care este deosebit de valoroasă în mediile în care pierderea de date este inacceptabilă, iar miza este ridicată.

Detectarea internă a inactivului autobuzului

Mecanismul intern de detectare a inactivului autobuzului îmbunătățește în continuare funcționalitatea de swap la cald, asigurând că conexiunile sunt realizate numai atunci când autobuzul este inactiv.Această caracteristică ajută la evitarea coliziunilor potențiale de date și a corupției, protejând astfel exactitatea informațiilor transmise.Detectarea la ralanti a autobuzului funcționează transparent, lucrând în culise pentru a oferi un mediu de comunicare stabil chiar și în condiții dinamice.

• garanții de sistem: Interacțiunea acestor componente din PCA9615 prezintă modul în care tehnologia modernă integrează mai multe straturi de garanții pentru a asigura atât eficiența operațională, cât și securitatea datelor.Coordonarea armonioasă între intrarea semnalului EN și detectarea inactivă a autobuzului constituie fundamentul schimbului de schimb la cald în sisteme periculoase.Aceste elemente contribuie colectiv la un sistem rezistent și de încredere, abordând nevoile exacte ale mediilor cu miză mare cu precizie și îngrijire.

Utilizări PCA9615

PCA9615 prezintă soluții versatile pentru o multitudine de obstacole tehnice, abordând distincțiile aplicațiilor specifice.Acestea includ monitorizarea senzorilor de la distanță în medii zgomotoase, gestionarea surselor de alimentare predispuse la interferențe ridicate, conectarea autobuzelor I2C pe diferite tipuri de echipamente și controlul sistemelor industriale complexe precum iluminatul, încălzirea și răcirea.

Monitorizarea senzorului de la distanță

În mediile care se confruntă cu zgomot, încrederea datelor senzorului se poate deteriora.PCA9615 acceptă o comunicare constantă între senzori la distanță și unități de procesare dominante.Cazuri de utilizare, cum ar fi stațiile de automatizare industrială și monitorizarea mediului ilustrează intens beneficiile sale.Menținerea integrității datelor devine mai puțin un joc de noroc, similar cu metodologiile în infrastructurile de telecomunicații, unde se folosește fidelitatea semnalului pe distanțe lungi.Puteți valorifica tehnicile de semnalizare diferențiale, similare cu cele ale PCA9615, pentru a atenua eficient problemele legate de zgomot.

Gestionarea de alimentare cu interferențe mari

O stăpânire provocatoare este gestionarea surselor de alimentare în condiții de interferență ridicată.PCA9615 creează integritatea semnalului în ciuda zgomotului electromagnetic, o dilemă frecventă a surselor de alimentare cu sarcini variabile.Aplicațiile reale se asociază adesea cu PCA9615 cu tactici de ecranare și de împământare, reducând în continuare interferențele.Aceasta amintește de practicile de producție aerospațială, unde sistemele sunt elaborate pentru a efectua în mod fiabil zgomot electronic notabil.

Conectarea autobuzelor I2C pe diferite echipamente

Integrarea complexă a sistemelor necesită adesea conectarea autobuzelor I2C între echipamente variate.PCA9615 netezește această conexiune prin extinderea gamei de comunicare și asigurând imunitatea la disparitățile potențiale la sol.De exemplu, în contexte auto, legarea comunicării pe mai multe unități de control electronic (ECU) cu PCA9615 atenuează îngrijorările legate de compensările la sol și integritatea semnalului.Acest aspect își arată practicitatea în armonizarea diverselor componente electronice.

Controlul sistemelor industriale

În cadrul setărilor industriale, sistemele de control, cum ar fi iluminarea, încălzirea și răcirea, implică exactitate și dependență.Capacitatea PCA9615 de a susține o comunicare stabilă în condiții diverse se adaugă la atracția sa.Managementul clădirilor inteligente reflectă importanța unei transmisii de date consistente și fiabile pentru a asigura eficiența energetică și eficacitatea operațională.Aici, PCA9615 ilustrează rolul său în orchestrarea controlului perfect.

Long I2C rulează și mai multe surse de alimentare

Comunicarea și sistemele I2C pe distanțe lungi cu mai multe surse de alimentare introduc provocări unice, în principal din cauza compensărilor notabile la sol.PCA9615 combate aceste probleme prin utilizarea semnalizării diferențiale, protejarea integrității datelor pe distanțe extinse.Această strategie este comparabilă cu practicile din gestionarea centrelor de date, unde păstrarea calității semnalului pe întinderi lungi de cablu este utilă pentru fiabilitatea rețelei.Tehnica fortifică conexiunea, asigurând o comunicare robustă în medii solicitante.

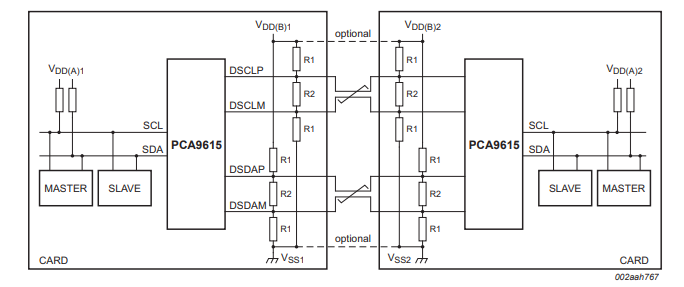

Diagrama tipică a aplicației

Diagrama circuitului PCA9615

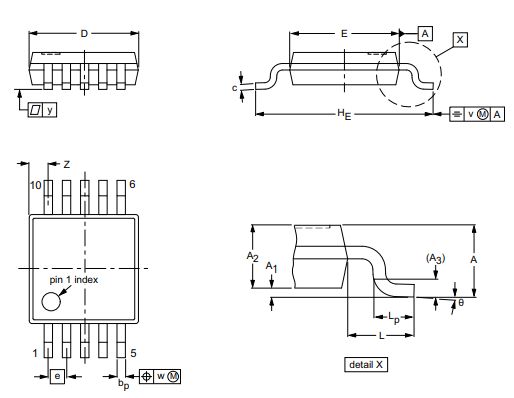

Informații despre pachet

Informații despre producător

NXP Semiconductors N.V., o forță proeminentă în soluții de conectivitate sigură personalizată pentru aplicații încorporate, a condus constant inovația pe diverse sectoare, inclusiv piețele auto, industriale și IoT, mobile și infrastructură de comunicare.Ambiția lor neplăcută este de a crea soluții mai inteligente, mai sigure și mai bine conectate.

Inovații în sectorul auto

Progresele NXP în sectorul auto ies în evidență semnificativ.Microcontrolerele și procesoarele lor sofisticate au sporit semnificativ siguranța vehiculului, sistemele de infotainment îmbunătățite și capacitățile avansate de conducere autonomă.Integrarea acestor tehnologii la nivel înalt îmbogățește experiența de conducere, asigurând în același timp siguranța și eficiența vehiculelor.Producătorii de mașini de frunte care încorporează soluțiile lor evidențiază impulsul pentru a răspunde cerințelor moderne de transport.

Progrese industriale și IoT

În domeniile industriale și IoT, soluțiile NXP au instigat schimbări majore în rețelele de automatizare a fabricii, contorizare inteligentă și senzori.Produsele lor urmăresc să optimizeze performanța și fiabilitatea, dinamice în setările industriale cu stres ridicat.Rafinarea și implementarea continuă a soluțiilor lor IoT favorizează ecosistemele interconectate care promovează un schimb de date lină, gestionarea eficientă a resurselor și un control operațional superior.

Impactul pe piață mobil

Prezența NXP pe piața mobilă îmbunătățește în mod semnificativ confidențialitatea, asigură mecanisme de plată și facilitează interacțiunile fără contact.Utilizând tehnologia de comunicare aproape pe teren (NFC), revoluționează interacțiunile consumatorilor de apărare, oferind tranzacții mai rapide și mai sigure.Inovațiile în curs de desfășurare în această sferă se concentrează pe consolidarea securității datelor în timp ce stimulează comoditatea utilizatorului în mijlocul unui peisaj digital în creștere.

Infrastructura de comunicare

În infrastructura de comunicare, soluțiile și procesoarele RF de înaltă performanță ale NXP sunt necesare în avansarea capacităților de rețea.Aceste contribuții permit dezvoltarea unor sisteme de comunicare mai eficiente și mai de încredere, majore pentru extinderea conectivității globale.Prin îmbunătățirea eficienței și scalabilității rețelei, NXP stă la baza infrastructurii necesare pentru avansarea tehnicilor de comunicare moderne precum 5G.

Fișă de date pdf

PCA9615DPJ Piese de date:

PCA9615DP.pdf

PCA9615DP.pdf

Întrebări frecvente [FAQ]

1. Pentru ce se folosește PCA9615?

PCA9615 servește la dezactivarea tamponului de autobuz, dovedindu-se instrumental în găsirea defecțiunilor, secvențarea de pornire și izolarea segmentului în sistemele mari de autobuz.Ajutor în găsirea defecțiunilor și izolarea segmentului, îmbunătățește reconfigurarea și permite ca secțiuni specifice să fie inactive atunci când nu sunt necesare constant.În setările în care eficiența operațională are prioritate, PCA9615 facilitează gestionarea strategică a resurselor de sistem.Dezactivarea temporară a segmentelor de autobuz neutilizate optimizează performanța sistemului general.În medii industriale complexe, unde sunt necesare funcționare continuă și timp de oprire minimă, rolul PCA9615 devine necesar pentru fabricile de fabricație pe scară largă, izolând segmentele de autobuz pentru întreținere fără a opri întregul sistem crește productivitatea și reduce riscurile.Reconfigurarea dinamică a segmentelor de autobuz creează o infrastructură mai adaptivă și mai rezistentă.În ceea ce privește secvențierea power-up, PCA9615 asigură activarea controlată a diferitelor piese ale sistemului de autobuz.Această abordare promovează stabilitatea și previne supraîncărcarea potențială a pornirii în medii de date de înaltă densitate, cum ar fi centrele de date, asigură activarea componentelor sincronizate, evitând blocajele și asigurând o inițializare netedă.
