Microcontroller PIC18F4620: Caracteristici, Pinuts și Ghid de fișă de date

Acest articol începe prin explorarea microcontrolerului PIC18F4620, discutați echilibrul său între puterea de calcul și eficiența costurilor.Vom examina în detaliu capacitățile microcontrolerului, cum ar fi durabilitatea și eficiența energetică.Această metodă nu numai că informația face ca informațiile să fie mai relatabile, dar și mai utile pentru dvs., încurajând o apreciere mai profundă a tehnologiei și motivând explorarea ulterioară în rolul PIC18F4620 în avansarea tehnologiei microcontrolerului.

Catalog

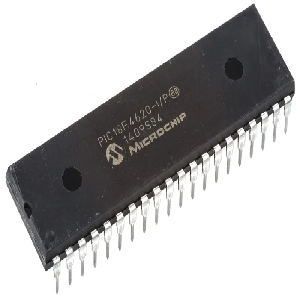

Prezentare generală a PIC18F4620

PIC18F4620 Microcontrolerul prezintă un amestec de eficiență computațională și rentabilitate, folosind memoria sa îmbunătățită a programului flash pentru o durabilitate superioară și o durată de viață extinsă.Această caracteristică găsește utilitatea în aplicații care necesită rescrieri frecvente de memorie, asigurând fiabilitatea pe termen lung.Seria PIC18, inclusiv PIC18F2525, PIC18F2620, PIC18F4525, și PIC18F4620 Modelele sunt elaborate pentru a satisface nevoile implementărilor de înaltă performanță și sensibile la putere.

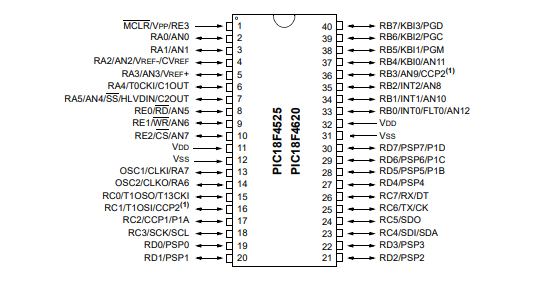

PINOUTUL PIC18F4620

Configurare PIN

Pinii de putere și sol

Cerințele de putere pentru PIC18F4620 variază de la 2V la 5.5V, găzduite prin pinii VDD și VSS.VDD se conectează la tensiunea de alimentare pozitivă.VSS este desemnat pentru sol.

Plasarea condensatoarelor de decuplare adecvate, cum ar fi tipurile de ceramică sau tantal, în apropierea acestor pini ajută la reducerea zgomotului și la menținerea funcționării stabile, livrarea stabilă a puterii stau la baza performanțelor consistente ale microcontrolerului.

Pinuri de oscilator

PIN -urile OSC1 și OSC2 sunt utilizate pentru conectarea cristalelor externe sau a rezonatorilor, generând semnalul de ceas necesar pentru funcționare.Alegerea sursei de ceas este utilizată, deoarece influențează atât consumul de energie, cât și performanța.Selectarea componentelor oscilatoare adecvate asigură că microcontrolerul funcționează la frecvența dorită cu un bruiaj minim.

Porturi de intrare/ieșire

Microcontrolerul cuprinde mai multe porturi I/O: Porta, PORTB, PORTC, PORTD și PORTE.Fiecare port, format din mai mulți pini, poate fi configurat ca intrare sau ieșire în funcție de cerințele aplicației.

Utilizarea eficientă a acestor porturi poate eficientiza procesele de proiectare, inițializarea registrelor Tris determină starea de intrare sau de ieșire a PIN -urilor pentru controlul circuitelor externe precum senzori, comutatoare și LED -uri.

Pini de funcții speciale

PIN -uri specifice sunt alocate pentru funcții specializate:

Canale de conversie analog-digitală (ADC)

Ieșiri de modulare a lățimii pulsului (PWM)

Interfețe de comunicare: UART, SPI și I2C

Utilizarea acestor periferice încorporate, cum ar fi cronometre și module de comunicare, îmbogățește proiectele circuitului și crește funcționalitatea.De exemplu, utilizarea comunicării UART încorporate poate simplifica eforturile de codare și poate îmbunătăți fiabilitatea transmisiei de date în proiectele de comunicare în serie.

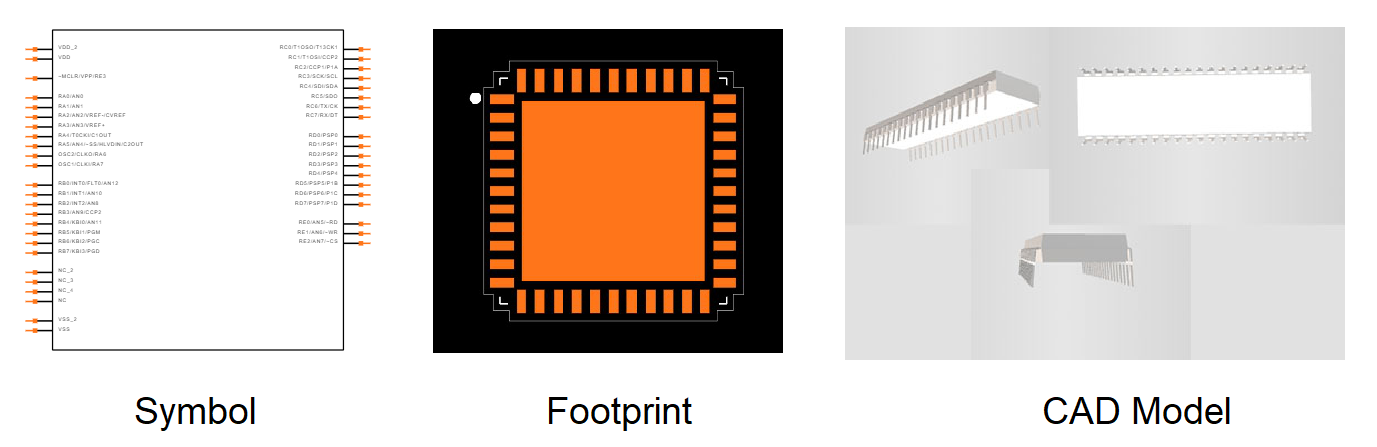

PIC18F4620 Simbol, amprentă și model CAD

Simbol PIC18F4620

Simbolul PIC18F4620 servește ca o reprezentare grafică folosită în scheme pentru a indica componenta și conexiunile sale electrice.Simbolul include toți pinii și funcțiile desemnate, permițând un design schematic perfect.

PIC18F4620 Amprentă

Amprenta pentru PIC18F4620 specifică aspectul fizic și dimensiunea componentei de pe PCB.Aceasta include aranjarea și dimensiunile plăcuțelor, care sunt bune pentru lipirea sigură și fiabilă.

PIC18F4620 Model CAD

Un model CAD (design asistat de computer) oferă o reprezentare 3D a microcontrolerului PIC18F4620, care detaliază aspecte fizice precum înălțimea, lățimea și aspectul pinului.Modelul CAD este instrumental pentru proiectarea precisă a PCB, permițând plasarea exactă și planificarea spațială.

Caracteristici ale PIC18F4620

PIC18F4620 oferă moduri de operare adaptabile la cerințe distincte de economisire a puterii, adăugând o atingere la capacitatea de utilizare:

Moduri de operare

Run: activează atât procesorul, cât și perifericele, asigurând receptivitate imediată pentru sarcini active.

Idle: dezactivează procesorul, menținând în același timp activitatea periferică, perfectă pentru scenarii în care procesele de fundal necesită atenție.

Somn: competează procesorul și perifericele, ideal pentru conservarea energiei în perioadele de inactivitate.

Eficiența puterii

Scurgeri de intrare de 50NA ultra-scăzute

Modul de rulare: consumă un modest 11µA, reflectând adecvarea acestuia pentru operațiunile sensibile la putere care au nevoie de activare frecventă, fără o tragere excesivă a energiei.

Modul inactiv: desenează doar 2,5 um, benefic pentru sarcinile care necesită monitorizare periferică fără a solicita o putere de procesare completă.

Modul de somn: folosește un 100NA extrem de scăzut, ideal pentru aplicații în care conservarea duratei de viață a bateriei pe perioade lungi de inactivitate este excelentă.

Timer1 Oscilator: funcționează la 900NA cu o frecvență de 32 kHz, menținând funcțiile de cronometrare cu o putere minimă, asigurând exactitatea operațiunilor dependente de timp chiar și în stări cu putere redusă.

Cronometrul de pază: consumă 1,4 um, contribuind la stabilitatea sistemului prin resetarea automată a microcontrolerului dacă este detectată o eroare software sau o stare de răspuns fără răspuns, o garanție liniștitoare pentru a se baza pe un serviciu neîntrerupt.

Aplicații în sisteme încorporate

Echilibrarea performanței cu consumul de energie: Selectarea modurilor adecvate pe baza nevoilor operaționale poate prelungi durata de viață a bateriei în dispozitivele portabile.

Precizia și fiabilitatea: Oscilatoarele de scurgere ultra-scăzute de intrare și oscilatoarele eficiente asigură că sistemul rămâne precis și de încredere, chiar și atunci când operează în stări cu putere redusă.

Avantajele PIC18F4620

Flexibilitatea oscilatorului

Oscilator de cristal: care funcționează până la 40 MHz, îmbunătățit de o buclă de blocare a fazelor 4X (PLL), oferă o performanță și o viteză remarcabile, ceea ce îl face adecvat pentru aplicații în care este nevoie de precizie.

Moduri RC: gestionează până la 4 MHz cu o configurație externă de rezistență la rezistență (RC), extensibilă la 40 MHz cu o sursă de ceas externă, oferind adaptabilitatea în diverse scenarii.

Bloc oscilator intern: variază de la 31 kHz la 8 MHz, asigurând un timp de trezire rapid din modul de somn (1 µs), ceea ce reduce latența și ajută la gestionarea eficientă a puterii.

Monitor de ceas cu siguranță de eșec: adaugă fiabilitate, asigurând oprirea în siguranță în cazul unei defecțiuni a ceasului periferic, consolidarea robustetei sistemului.

Periferice notabile

Chiuvetă/sursă cu curent ridicat: Fiecare pin I/O gestionează până la 25 de mA, adaptând cerințe de putere mai mari, fără șoferi externi.

Întreruperi multiple și ieșiri PWM: Această caracteristică acceptă controlul sincron asupra diferitelor module pentru sistemele de control și comunicare a motorului, îmbunătățind eficiența operațională.

MASTER SINCRONOS SINCROS PORT (MSSP): acceptă protocoalele SPI/I2C imperative pentru o comunicare multi-IC eficientă, permițând o integrare perfectă în proiectele sofisticate.

Modulul USART și ADC îmbunătățit: USART acceptă atât moduri asincrone, cât și sincrone, în timp ce ADC pe 10 biți oferă până la 13 canale pentru achiziția de date extinse și comunicare în serie în interfața senzorului și telemetrie.

Comparatoare analogice și HLVD: comparatori analogici duali și detectarea la nivel 16 la nivel înalt/joasă tensiune (HLVD) facilitează monitorizarea precisă a tensiunii și luarea deciziilor, susținând aplicații care solicită precizia.

Caracteristici speciale

C Arhitectură optimizată pentru compilator: Corrată pentru compilatoare C, această caracteristică simplifică dezvoltarea, eficientizând calea către piață pentru proiecte complexe.

Cicluri de memorie durabile: oferă 100.000 de cicluri de ștergere/scriere pentru bliț îmbunătățit și până la 1.000.000 de cicluri pentru EEPROM, asigurând durabilitatea și fiabilitatea datelor stocate în aplicații riguroase.

Debug de autoprogramabil și în circuit: acceptă autoprogramarea și depanarea în circuit prin intermediul a doi pini, îmbunătățind flexibilitatea programării și eficiența de depanare a problemelor, un avantaj notabil în diverse practici de inginerie.

Gama largă de tensiune: funcționează de la 2,0V la 5.5V cu opțiuni de resetare maro, oferind performanțe stabile în condiții de putere diverse pe dispozitive portabile și sensibile la energie.

PIC18F4620 Specificații tehnice

Tip	Parametru
Timp de conducere din fabrică	6 săptămâni
Munte	Prin gaură
Tip de montare	Prin gaură
Pachet / carcasă	40-DIP (0,600, 15,24mm)
Numărul de pini	40
Converter de date	A/D 13x10B
Numărul de I/OS	36
Cronometre de pază	Da
Temperatura de funcționare	-40 ° C ~ 125 ° C TA
Ambalaj	Tub
Serie	PIC® 18F
Publicat	2004
Cod JESD-609	E3
Cod PBFree	Da
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	Nu se aplică
Numărul de terminații	40
Finisaj terminal	Matte Tin (SN)
Disiparea maximă a puterii	1W
Poziția terminală	DUAL
Tensiune de alimentare	5V
Frecvenţă	40MHz
Numărul piesei de bază	PIC18F4620
Număr de pini	40
Tensiunea de alimentare-max (vsup)	5.5V
Surse de alimentare	5V
Interfață	I2C, SPI, UART, usart
Dimensiunea memoriei	64KB
Tip oscilator	Intern
Mărimea RAM	3,8k x 8
Tensiune - alimentare (VCC/VDD)	4.2V ~ 5.5V
UPS/UCS/Tip ICS periferic	Microcontroller
Numărul de biți	8
Procesor de bază	Pic
Periferice	Detect/Resetare Brown-Out, HLVD, Por, PWM, WDT
Tipul memoriei programului	Bliț
Dimensiunea miezului	8 biți
Dimensiunea memoriei programului	64KB 32K x 16
Conectivitate	I2C, SPI, UART/Usart
Furnizare curentă-max	35mA
Dimensiunea bițiului	8
Timp de acces	40 μs
Are ADC	DA
Canale DMA	NU
Lățimea autobuzului de date	8b
Numărul de cronometre/contoare	4
Dimensiunea EEPROM	1k x 8
Familia procesorului	Pic
Numărul de canale ADC	13
Numărul de canale PWM	2
Numărul de canale USB	1
Înălţime	4.953mm
Lungime	53.09mm
Lăţime	14.732mm
Ajunge la SVHC	Fără SVHC
Întărirea radiațiilor	Nu
Starea ROHS	ROHS3 Conform
Plumb liber	Plumb liber

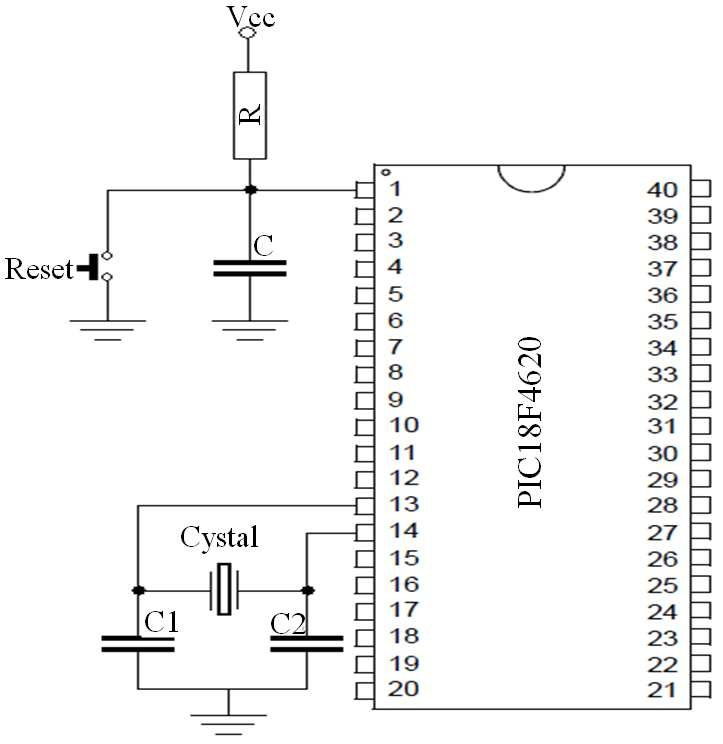

Diagrama blocului funcțional

Modele echivalente de PIC18F4620

• PIC18F4620-I/MLMicrocontrolere și procesoare

• PIC18LF4620-I/MLMicrocontrolere și procesoare

• PIC18LF4620T-E/MLMicrocontrolere și procesoare

• PIC18F4620-E/MLMicrocontrolere și procesoare

PIC18F4620 Piese comparabile

Număr de piesă	Producător	Pachet / carcasă	Numărul de pini	Lățimea autobuzului de date	Numărul de I/O.	Interfață	Dimensiunea memoriei	Tensiune de alimentare	Periferice	Vizualizare comparați
PIC18F4620-E/P.	Tehnologie microcip	40-DIP (0,600, 15,24mm)	40	8 b	36	I2C, SPI, UART, usart	64 kb	5 v	Detect/Resetare Brown-Out, HLVD, Por, PWM, WDT
PIC18F4680-E/P.	Tehnologie microcip	40-DIP (0,600, 15,24mm)	40	8 b	36	Poate, i2c, spi, uart, usart	64 kb	5 v	Detect/Resetare Brown-Out, HLVD, Por, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/P.	Tehnologie microcip	40-DIP (0,600, 15,24mm)	40	8 b	36	Poate, i2c, spi, uart, usart	64 kb	5 v	Detect/Resetare Brown-Out, HLVD, Por, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P.	Tehnologie microcip	40-DIP (0,600, 15,24mm)	40	8 b	36	I2C, SPI, UART, usart	64 kb	5 v	Detect/Resetare Brown-Out, HLVD, Por, PWM, WDT	PIC18F4620-E/P VS PIC18F4610-I/P.

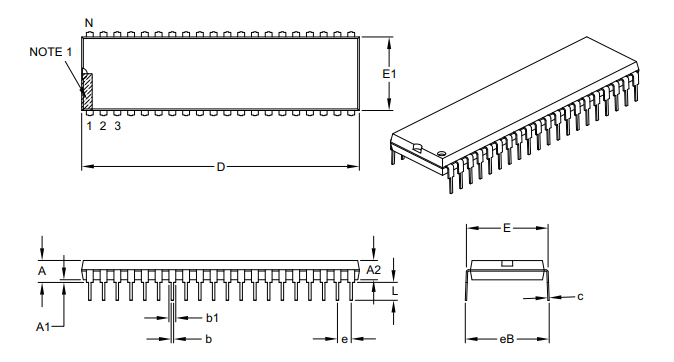

Ambalajul și dimensiunile PIC18F4620

PIC18F4620 DIMENSIUNI	Limite de dimensiune	Min (inci)	Nom (inci)	Max (inci)
Numărul de pini	N		40
Pas	e		0.100 BSc
De sus până la avionul de ședere	O			0,25
Grosimea pachetului modelat	A2	0,125		0,195
Bază pentru avionul de ședere	A1	0,015
Umăr la lățimea umărului	E	0,59		0,625
Lățimea pachetului modelat	E1	0,485		0,58
Lungimea totală	D.	1.98		2.095
Sfat la avionul de ședere	L	0.115		0,2
Grosime de plumb	C.	0,008		0,015
Lățimea superioară a plumbului	B1	0,03		0,07
Lățimea mai mică a plumbului	b	0,014		0,023
Distanță în rândul rândului	EB			0,7

Fundal producător

Microchip Technology Inc. excelează în progrese microcontroller, semnale mixte și analogice.Firma se angajează activ în divulgare educațională, furnizând o colecție extinsă de resurse.Printre ele se numără laboratoare organizate, programe detaliate, sesiuni de formare specializată și instrumente avansate de dezvoltare.

Fișă de date pdf

Pic18LF4620-I/ML Piese de date:

Pic18fx525, X620 Data de date.pdf

Etichetă și ambalare modificări 23/sept/2015.pdf

Modificări de ambalare 10/oct/2016.pdf

PIC18F (2, 4) Specificații de programare ZZZ.pdf

2.73kHz.pdf

Wire Bond chg cal 19/iul/2016.pdf

Pic18f4620-e/p Piese de date:

PIC18F (2, 4) Specificații de programare ZZZ.pdf

Pic18fx525, X620 Data de date.pdf

Etichetă și ambalare modificări 23/sept/2015.pdf

Modificări de ambalare 10/oct/2016.pdf

Mult Dev 13/Apr/2020.pdf

Wire CHG 13/ian/2016.pdf

Întrebări frecvente [FAQ]

1. Ce este PIC18F4620?

PIC18F4620 este un microcontroller versatil lăudat pentru adaptabilitatea sa în aplicațiile industriale.Arhitectura sa, concepută pentru a minimiza consumul de energie, oferă capacități de procesare robuste care rezonează bine în medii riguroase.Alții adesea se orientează spre acest microcontroller, având în vedere rezistența sa și suportul extins de instrumente care simplifică procesele de dezvoltare.

2. Cum programez PIC18F4620?

Pentru a programa PIC18F4620, urmați acești pași:

Deschide mplab, un IDE-ul atotcuprinzător conceput pentru produse microcip.

Alegeți tipul de proiect la care lucrați.

Specificați modelul exact de microcontroller.

Selectați compilatorul corespunzător.

Definiți calea proiectului pentru fluxul de lucru organizat.

3. Care este dimensiunea PIC18F4620?

PIC18F4620, cu dimensiuni de 2,095 x 0,58 x 0,195 inci, se încadrează perfect în spații strânse, necesare în sisteme compacte și încorporate.Această dimensiune permite integrarea fără efort în diverse machete hardware, alinându-se la principiile de design conștiente de spațiu care determină progresele tehnologice contemporane.
