Traductor piezoelectric: principiu de funcționare, construcție, tipuri, caracteristici și aplicații

Un traductor piezoelectric vă permite să convertiți forța mecanică într-un semnal electric sau energia electrică în mișcare mecanică.În acest articol, veți afla ce este un traductor piezoelectric, cum este construit și cum funcționează.Veți vedea, de asemenea, tipurile comune, caracteristicile cheie și aplicațiile.

Catalog

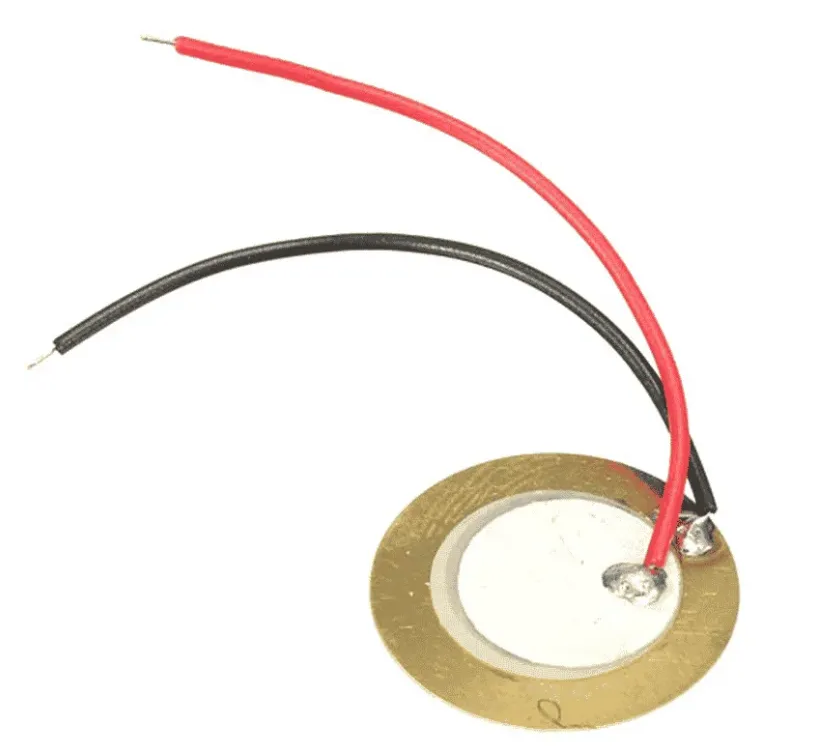

Figura 1. Traductor piezoelectric (Element Piezo Disc)

Ce este un traductor piezoelectric?

Un traductor piezoelectric este un dispozitiv care convertește forța mecanică în energie electrică sau energia electrică în mișcare mecanică.Funcționează folosind un material special care generează o tensiune mică atunci când este apăsat, îndoit sau vibrat.Datorită acestei proprietăți, este folosit în mod obișnuit pentru a detecta presiunea, vibrația, sunetul sau mișcarea.Structura simplă de tip disc cu cabluri conectate, așa cum se vede în mod obișnuit în configurațiile practice, permite ca mișcarea mecanică să fie ușor convertită într-un semnal electric pentru aplicații de măsurare sau control.

Construcția unui traductor piezoelectric

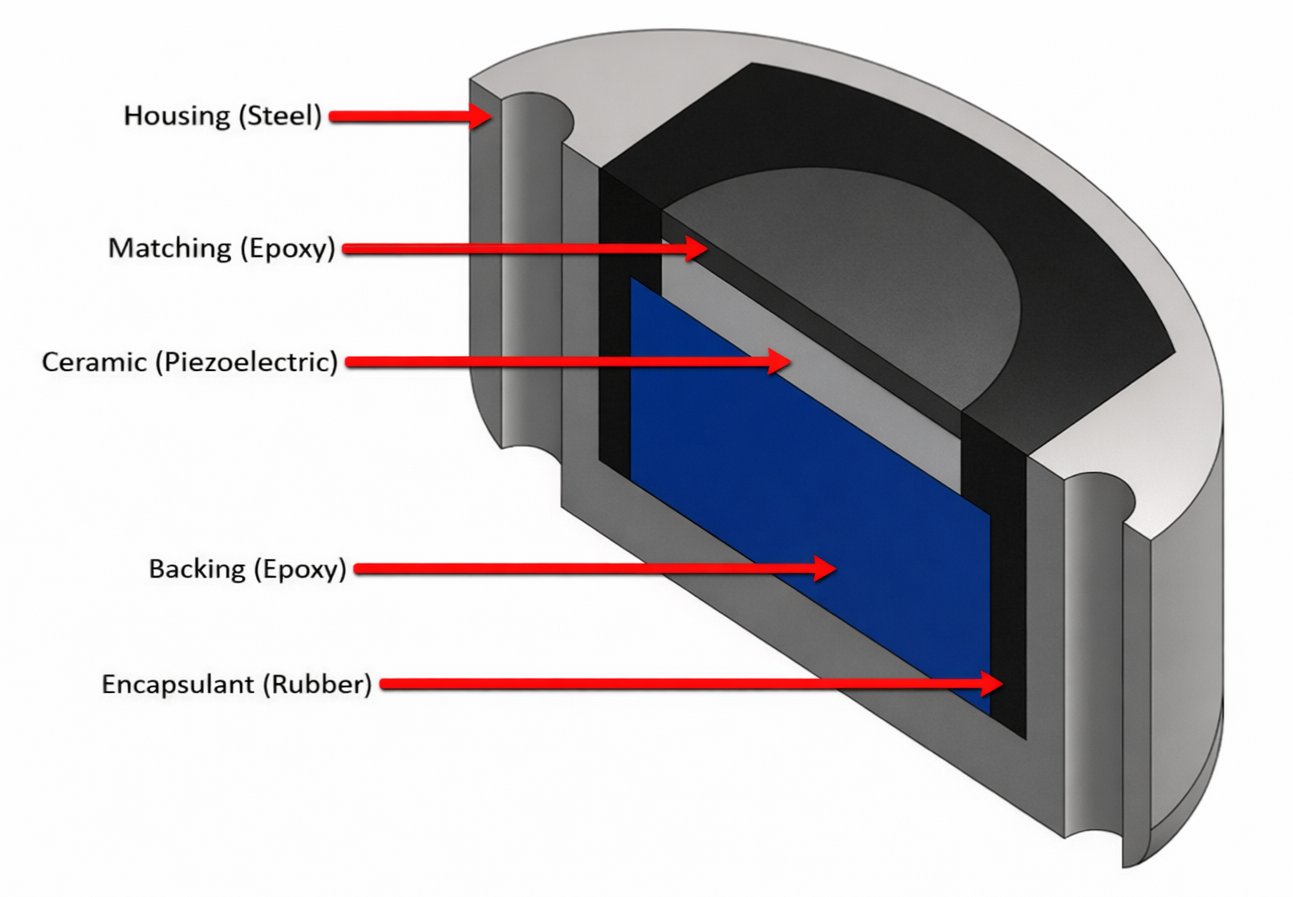

Figura 2. Construcția unui traductor piezoelectric

•Carcasă (oțel)

Oferă rezistență mecanică și protejează traductorul de deteriorarea externă.

•Strat potrivit (epoxidice)

Ajută la transferul eficient de energie mecanică către elementul piezoelectric și îmbunătățește performanța semnalului.

•Ceramica piezoelectrica

Element activ de detectare care generează o tensiune electrică atunci când se aplică presiune sau vibrație.

•Strat de suport (epoxidic)

Absoarbe vibrațiile nedorite și controlează răspunsul traductorului.

•Încapsulant (cauciuc)

Sigilează structura și o protejează de umiditate, praf și efectele asupra mediului.

Principiul de funcționare al traductorului piezoelectric

Principiul de funcționare al unui traductor piezoelectric se bazează pe capacitatea anumitor materiale de a răspunde la stres mecanic și energie electrică.În interiorul materialului, sarcinile electrice se schimbă atunci când se aplică forță sau tensiune.Acest comportament apare sub două forme înrudite, cunoscute ca efect piezoelectric direct și efect piezoelectric invers.Fiecare efect explică modul în care energia este convertită dintr-o formă în alta.

Efect piezoelectric direct

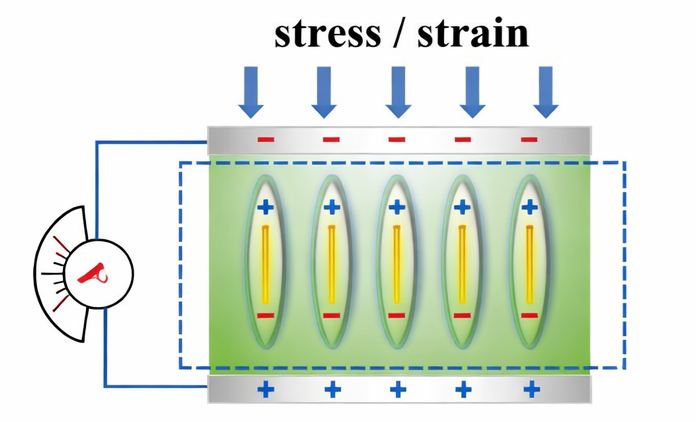

Figura 3. Efectul piezoelectric direct

În efectul piezoelectric direct, materialul piezoelectric este aplicat stres mecanic sau deformare.După cum se arată în figură, apăsarea sau încărcarea materialului face ca sarcinile electrice interne să se deplaseze din pozițiile lor normale.Această separare a sarcinii creează suprafețe pozitive și negative pe părțile opuse ale materialului.Ca rezultat, se generează o tensiune electrică mică pe electrozi.Tensiunea de ieșire crește pe măsură ce forța aplicată sau vibrația devine mai puternică, permițând traductorului să detecteze cu precizie presiunea, forța sau mișcarea.

Efect piezoelectric invers

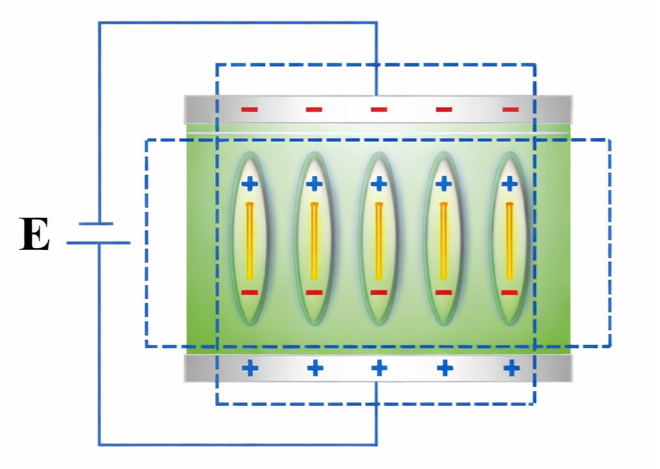

Figura 4. Efectul piezoelectric invers

În efectul piezoelectric invers, conversia energiei are loc în direcția opusă.Materialului piezoelectric este aplicată o tensiune electrică externă.După cum este ilustrat în figură, câmpul electric aplicat forțează sarcinile interne să se realinieze.Această realiniere face ca materialul să își schimbe ușor forma prin extindere sau contractare.Deformarea fizică produce mișcare mecanică sau vibrație, permițând traductorului piezoelectric să genereze mișcare, sunet sau unde ultrasonice.

Caracteristicile electrice ale traductoarelor piezoelectrice

Parametru	Caietul de sarcini
Tip semnal de ieșire	Tensiunea de curent alternativ generată din mecanic stres
Modul de ieșire electrică	Funcționare în modul de încărcare sau în modul de tensiune
Gama de tensiune de ieșire	10 mV până la 100 V vârf, în funcție de forță și dimensiune
Sensibilitate la încărcare	1 pc per N până la 1000 pc per N
Sensibilitatea la tensiune	1 mV per N până la 50 mV per N
Capacitatea sursei	100 pF până la 50 nF
Impedanta sursei	Foarte mare, de obicei peste 1 megaohm
Rezistența internă	Mai mare de 10 gigaohmi
Interval de răspuns în frecvență	1 Hz până la 10 MHz, în funcție de design
Frecvența de rezonanță	1 kHz până la 5 MHz tipic
Frecvență anti rezonantă	Puțin mai ridicat decât rezonant frecventa
Impedanta de iesire la rezonanta	Impedanță scăzută la punctul de rezonanță
Impedanta de iesire la anti rezonanta	Impedanță foarte mare la anti rezonant punct
Capacitate de măsurare statică	Nu este potrivit pentru măsurarea DC adevărată
Constanta de timp de descărcare	Milisecunde până la secunde în funcție de încărcare rezistenta
Polaritatea semnalului	Depinde de direcția stresului și orientarea materialului
Constanta dielectrica	100 până la 5000 în funcție de material
Tensiune de operare ca actuator	10 V până la 1000 V AC sau DC
Consumul de energie	Foarte scăzut în modul senzor
Nivel de zgomot	Zgomot electric intrinsec foarte redus
Sensibilitatea cablului	Ridicată, afectată de capacitatea cablului
Condiționarea semnalului necesară	Amplificator de încărcare sau tensiune de impedanță ridicată amplificator
Stabilitatea temperaturii	Moderat, variază în funcție de materialul piezo
Factorul de pierdere electrică	Scăzut la frecvența de operare
Rezistenta de izolare	De obicei, mai mare de 10 gigaohmi
Linearitatea ieșirii	Mare în limitele mecanice nominale

Tipuri de traductoare piezoelectrice

Traductoarele piezoelectrice vin în diferite tipuri, fiecare proiectat pentru a detecta sau produce mișcare, presiune, sunet sau vibrații pentru aplicații specifice de măsurare și control.

Traductor accelerometru piezoelectric

Un traductor accelerometru piezoelectric este utilizat pentru a măsura accelerația și vibrația.Funcționează prin conversia mișcării mecanice într-un semnal electric atunci când senzorul se mișcă.În comparație cu traductoarele de presiune sau de forță, este mai sensibilă la schimbările rapide și vibrațiile de înaltă frecvență.Acest lucru îl face potrivit pentru monitorizarea mașinii și analiza vibrațiilor.Este utilizat în mod obișnuit în sistemele de sănătate industriale și structurale.

Traductor de presiune piezoelectric

Un traductor de presiune piezoelectric măsoară schimbările dinamice de presiune și le convertește într-o ieșire electrică.Răspunde rapid la variațiile rapide de presiune, spre deosebire de senzorii de presiune statică.În comparație cu traductoarele de forță, este proiectat special pentru măsurarea presiunii fluidelor și gazelor.Este adesea folosit în motoarele cu ardere și sistemele hidraulice.Răspunsul de înaltă frecvență este principalul său avantaj.

Traductor de forță piezoelectric

Un traductor de forță piezoelectric măsoară forța sau sarcina aplicată prin generarea de sarcină.Când se aplică forță, elementul piezoelectric produce un semnal electric proporțional cu sarcina.În comparație cu accelerometrele, se concentrează mai degrabă pe forța directă decât pe mișcare.Funcționează bine în măsurarea forței dinamice.Acest tip este utilizat pe scară largă în testare și măsurarea impactului.

Traductor cu ultrasunete piezoelectric

Un traductor piezoelectric cu ultrasunete generează și detectează unde ultrasonice.Acesta convertește energia electrică în unde sonore de înaltă frecvență și primește semnale reflectate.În comparație cu microfoanele, funcționează la frecvențe mult mai mari dincolo de auzul uman.Acest lucru permite detectarea precisă, imagistica și măsurarea distanței.Este utilizat în mod obișnuit în ultrasunetele medicale și inspecția industrială.

Traductor cu actuator piezoelectric

Un traductor piezoelectric convertește energia electrică într-o mișcare mecanică precisă.Când se aplică tensiune, aceasta se extinde sau se contractă pentru a crea mișcare.Spre deosebire de traductoarele de tip senzor, acesta este folosit mai degrabă pentru acționare decât pentru măsurare.Oferă o deplasare foarte mică, dar precisă.Acest lucru îl face ideal pentru sistemele de poziționare de precizie.

Traductor microfon piezoelectric

Un traductor de microfon piezoelectric convertește vibrațiile sonore în semnale electrice.Undele sonore fac ca materialul piezoelectric să vibreze și să genereze tensiune.În comparație cu traductoarele cu ultrasunete, funcționează în intervalul de frecvență audibilă.Are un design simplu și nu necesită energie externă pentru detectare.Acest tip este utilizat în mod obișnuit în sistemele de detectare audio și acustică de bază.

Traductor de aprindere piezoelectric

Un traductor de aprindere piezoelectric generează tensiune înaltă atunci când este aplicată forța mecanică.Apăsarea sau lovirea elementului produce o scânteie fără energie externă.În comparație cu alte traductoare piezoelectrice, se concentrează mai degrabă pe generarea de tensiune decât pe detectarea.Acest lucru îl face fiabil în scopuri de aprindere.Este utilizat pe scară largă în brichete cu gaz și sisteme de aprindere.

Aplicații ale traductorului piezoelectric

Traductoarele piezoelectrice sunt utilizate pe scară largă în tehnologia modernă, deoarece pot converti cu precizie energia mecanică în semnale electrice pentru detectarea, măsurarea și controlul în multe industrii.

Sisteme medicale cu ultrasunete

Traductoarele piezoelectrice sunt utilizate pe scară largă în aparatele cu ultrasunete.Ele generează unde sonore de înaltă frecvență și primesc semnalele reflectate pentru a forma imagini.Acest lucru îi ajută pe medici să vadă în siguranță structurile interne ale corpului.Sunt de încredere și răspund foarte repede.

Monitorizarea vibrațiilor și a stării

Aceste traductoare sunt utilizate pentru a detecta vibrațiile în mașini și structuri.Vibrația mecanică este transformată într-un semnal electric pentru analiză.Acest lucru ajută la identificarea precoce a defecțiunilor la motoare, pompe și motoare.Îmbunătățește siguranța și reduce costurile de întreținere.

Sisteme de măsurare a presiunii

Traductoarele piezoelectrice măsoară presiunea în schimbare rapidă în gaze și lichide.Ele funcționează bine acolo unde se produc schimbări de presiune la viteză mare.Acest lucru le face potrivite pentru motoare și sisteme hidraulice.Nu sunt utilizate pentru presiune constantă sau statică.

Măsurarea forței și a impactului

Sunt folosite pentru a măsura forța, sarcina și impactul.Când se aplică forța, se produce o sarcină electrică.Acest lucru permite măsurarea precisă a forțelor dinamice.Sunt comune în testare și analiza materialelor.

Dispozitive sonore și acustice

Traductoarele piezoelectrice sunt utilizate în microfoane, sonerii și receptoarele de sunet.Vibrațiile sonore determină materialul să genereze un semnal electric.Au un design simplu și foarte durabil.Aceste dispozitive sunt comune în electronicele de larg consum.

Aprindere și generare de scântei

În sistemele de aprindere, traductoarele piezoelectrice generează tensiune înaltă atunci când sunt apăsate.Această tensiune creează o scânteie fără a avea nevoie de energie externă.Sunt utilizate în mod obișnuit la brichete și sobe cu gaz.Designul este simplu și foarte fiabil.

Avantajele și limitele traductorului piezoelectric

Avantajele traductorului piezoelectric

• Sunt foarte sensibili la mici modificări ale forței și vibrațiilor.

• Ei răspund rapid la semnalele dinamice.

• Funcționează pe o gamă largă de frecvențe.

• Dimensiunea lor este mică și ușoară.

• Nu au nevoie de alimentare externă în modul de detectare.

• Sunt durabile și fiabile în condiții grele.

Limitările traductorului piezoelectric

• Nu pot măsura forțele statice sau constante.

• Necesită circuite speciale de condiţionare a semnalului.

• Puterea lor este afectată de schimbările de temperatură.

• Semnalul de ieșire este de obicei foarte mic.

• Anumite materiale se pot fisura sub presiune mare.

Traductor piezoelectric vs alți traductoare

Caietul de sarcini	Traductor piezoelectric	Traductor de extensometru	Traductor capacitiv	Traductor inductiv	Traductor optic
Cantitatea Măsurată	Forță, presiune, vibrație	Încordare și forță	Deplasare, presiune	Poziție, deplasare	Lumină, poziție, viteză
Principiul de funcționare	Efect piezoelectric	Schimbarea rezistenței	Modificarea capacității	Inductie electromagnetica	Modularea luminii
Tip semnal de ieșire	Tensiune sau încărcare	Schimbarea rezistenței	Modificarea capacității	Tensiune	Tensiune sau curent
Capacitate de măsurare statică	Nu este potrivit	Potrivit	Potrivit	Potrivit	Potrivit
Capacitate de măsurare dinamică	Excelent	Bun	Moderat	Bun	Excelent
Sensibilitate tipică	Înalt	Mediu	Foarte sus	Mediu	Foarte sus
Gama de frecvente	1 Hz până la peste 1 MHz	Până la 10 kHz	Până la 100 kHz	Până la 50 kHz	Peste 1 MHz
Timp de răspuns	Foarte rapid sub 1 microsecundă	Lent spre moderat	Rapid	Moderat	Extrem de rapid
Impedanta de iesire	Foarte mare peste 1 Mohm	Scăzut în jur de 120 până la 350 ohmi	Înalt	Scăzut	Scăzut
Sensibilitate la temperatură	Mediu	Înalt	Mediu	Scăzut	Scăzut
Este necesară condiționarea semnalului	Necesar	Necesar	Necesar	Necesar	Minimal
Cerința de putere	Fără alimentare externă pentru detecție	Necesită tensiune de excitare	Necesită tensiune de excitare	Necesită tensiune de excitare	Necesită sursă de alimentare
Dimensiune si Greutate	Foarte mic și ușor	Mic	Mic	Mediu	Mic
Robustitatea mediului	Înalt	Moderat	Moderat	Înalt	Moderat
Aplicații	Monitorizare vibratii, ultrasunete	Celule de sarcină, sisteme de cântărire	Sensarea poziției și a nivelului	Detectarea proximității și a poziției	Encodere, senzori cu fibră

Concluzie

Traductoarele piezoelectrice funcționează prin efecte piezoelectrice directe și inverse pentru a detecta sau produce mișcare și semnale electrice.Ele oferă sensibilitate ridicată, răspuns rapid și operare cu frecvență largă pentru măsurători dinamice, cum ar fi vibrațiile, presiunea, forța și sunetul.Diferite tipuri sunt utilizate în scopuri de detectare, acționare și aprindere în multe industrii.Cu toate acestea, ele nu sunt potrivite pentru măsurători statice și necesită o condiționare adecvată a semnalului.
