Controler logic programabil (PLC): Funcționare, tipuri și aplicații

Un controler logic programabil (PLC) este ceea ce utilizați pentru a automatiza mașinile și procesele industriale într-un mod fiabil și controlat.În acest articol, veți afla ce este un PLC, cum funcționează prin ciclul său de scanare și cum funcționează împreună principalele sale componente hardware.Veți vedea, de asemenea, diferitele tipuri de PLC-uri, limbaje de programare comune și modul în care dispozitivele de intrare și ieșire conectează controlerul la echipament.Până la sfârșit, veți înțelege clar unde sunt utilizate PLC-urile și de ce sunt importante în sistemele de automatizare.

Catalog

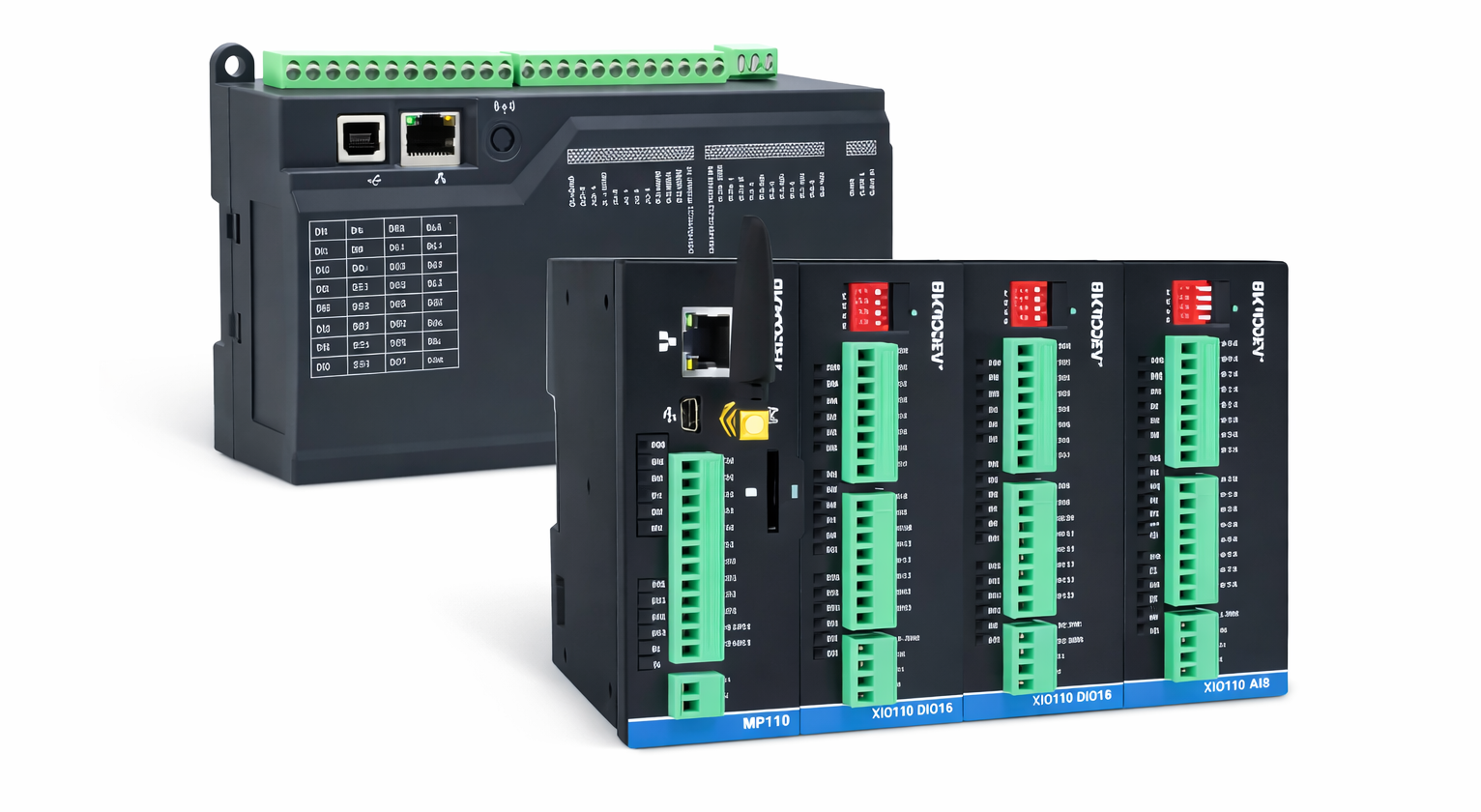

Figura 1. Controler logic programabil (PLC)

Ce este un controler logic programabil?

Un controler logic programabil (PLC) este un dispozitiv de control industrial robust folosit pentru automatizarea mașinilor și proceselor.Este conceput pentru a gestiona sarcinile de control în mod fiabil în medii cu zgomot electric, vibrații și schimbări de temperatură.PLC-urile sunt utilizate pe scară largă deoarece oferă un control stabil și repetabil folosind software-ul mai degrabă decât relee cu fir.Acestea permit modificarea sau extinderea sistemelor de automatizare fără a recabla panouri întregi.În automatizarea industrială, PLC-urile servesc ca unitate centrală de luare a deciziilor care coordonează intrările și ieșirile sub o logică predefinită.

Cum funcționează un PLC?

Figura 2. Ciclul de operare PLC

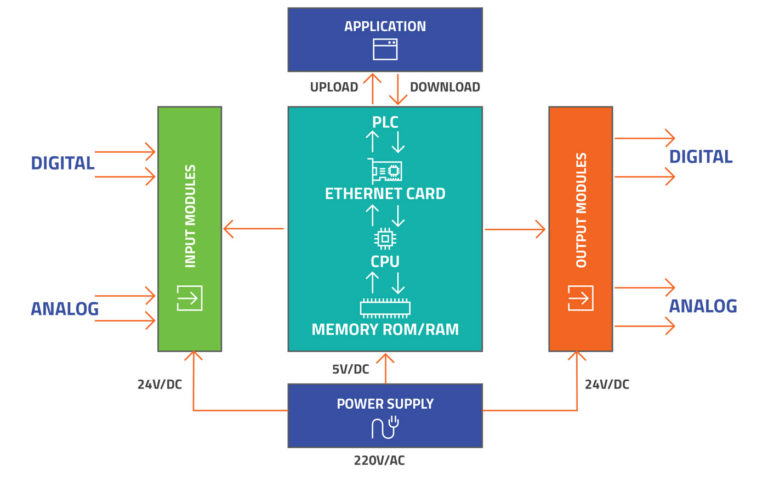

Un PLC funcționează prin executarea în mod repetat a unui ciclu de operare simplu și previzibil numit ciclu de scanare.După cum se arată în figură, procesul începe cu scanarea intrării, unde PLC citește starea curentă a semnalelor conectate.În continuare, controlerul efectuează execuția programului, aplicând logica stocată stărilor de intrare.După ce logica este evaluată, PLC-ul efectuează actualizarea ieșirii, schimbând semnalele de ieșire în consecință.Această secvență rulează continuu într-o buclă, permițând PLC-ului să răspundă rapid la modificări.Figura ilustrează această buclă închisă de citire, procesare și actualizare.Această funcționare bazată pe ciclu asigură controlul stabil și al timpului în sistemele de automatizare industrială.

Componentele unui sistem PLC

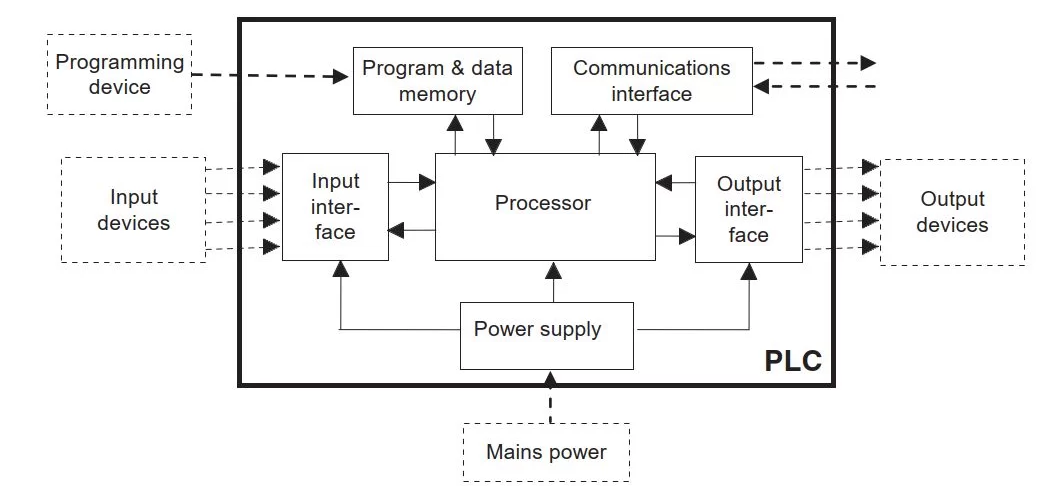

Figura 3. Componentele principale ale unui sistem PLC

• CPU (unitate centrală de procesare)

CPU este nucleul PLC-ului și este responsabil pentru procesarea instrucțiunilor de control.Acesta gestionează execuția logică, coordonarea internă și funcționarea generală a controlerului.CPU asigură un comportament consistent și determinist în timpul sarcinilor de automatizare.

• Sursa de alimentare

Sursa de alimentare convertește energia electrică primită în tensiuni reglate cerute de PLC.Oferă putere stabilă tuturor modulelor interne și protejează sistemul de fluctuațiile de tensiune.Livrarea fiabilă a energiei este esențială pentru funcționarea continuă.

• Module de intrare

Modulele de intrare primesc semnale de la dispozitive externe și le convertesc într-o formă pe care PLC o poate recunoaște.Acestea asigură izolarea electrică și condiționarea semnalului pentru a proteja circuitele interne.Aceste module acționează ca interfață între procesul fizic și controler.

• Module de ieșire

Modulele de ieșire trimit semnale de control de la PLC către dispozitivele externe.Ele traduc deciziile de control intern în semnale electrice potrivite pentru echipamentele de teren.Manipularea corectă a ieșirii asigură acțiuni de control precise și sigure.

• Memorie (Program și Date)

Memoria PLC stochează programele de control și datele de sistem necesare pentru funcționare.Acesta păstrează informațiile de configurare și valorile operaționale în timpul rulării.Memoria asigură că PLC-ul poate executa logica în mod consecvent pe parcursul ciclurilor.

• Interfețe de comunicare

Interfețele de comunicație permit PLC-ului să facă schimb de date cu sisteme externe.Aceștia acceptă integrarea cu alte controlere, sisteme de monitorizare și dispozitive de programare.Aceste interfețe permit automatizarea coordonată în sisteme mai mari.

Tipuri de PLC-uri

PLC-uri compacte

Figura 4. PLC compact

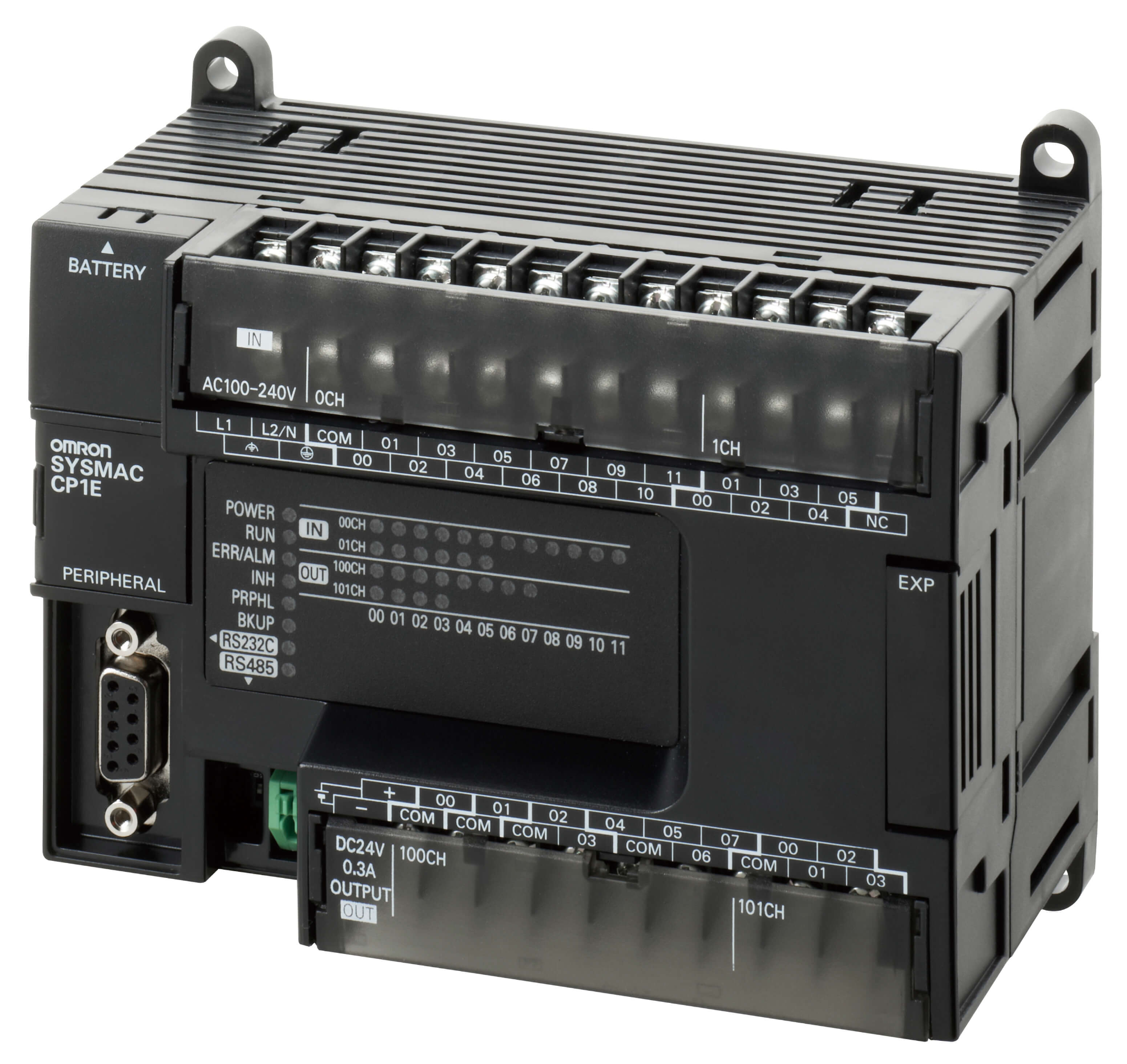

Un PLC compact este un controler autonom cu intrări, ieșiri și funcții de procesare fixe într-o singură unitate.Este conceput pentru sarcini mici de automatizare în care spațiul și costurile sunt limitate.Figura arată cum toate funcțiile de control sunt integrate într-o singură carcasă.PLC-urile compacte sunt ușor de instalat și necesită cablare minimă.Ele sunt utilizate în mod obișnuit în panourile de control simple și mașinile de sine stătătoare.Designul lor fix le face potrivite pentru aplicații cu cerințe stabile și bine definite.PLC-urile compacte oferă un control fiabil fără a fi nevoie de extinderea sistemului.

PLC-uri modulare

Figura 5. PLC modular

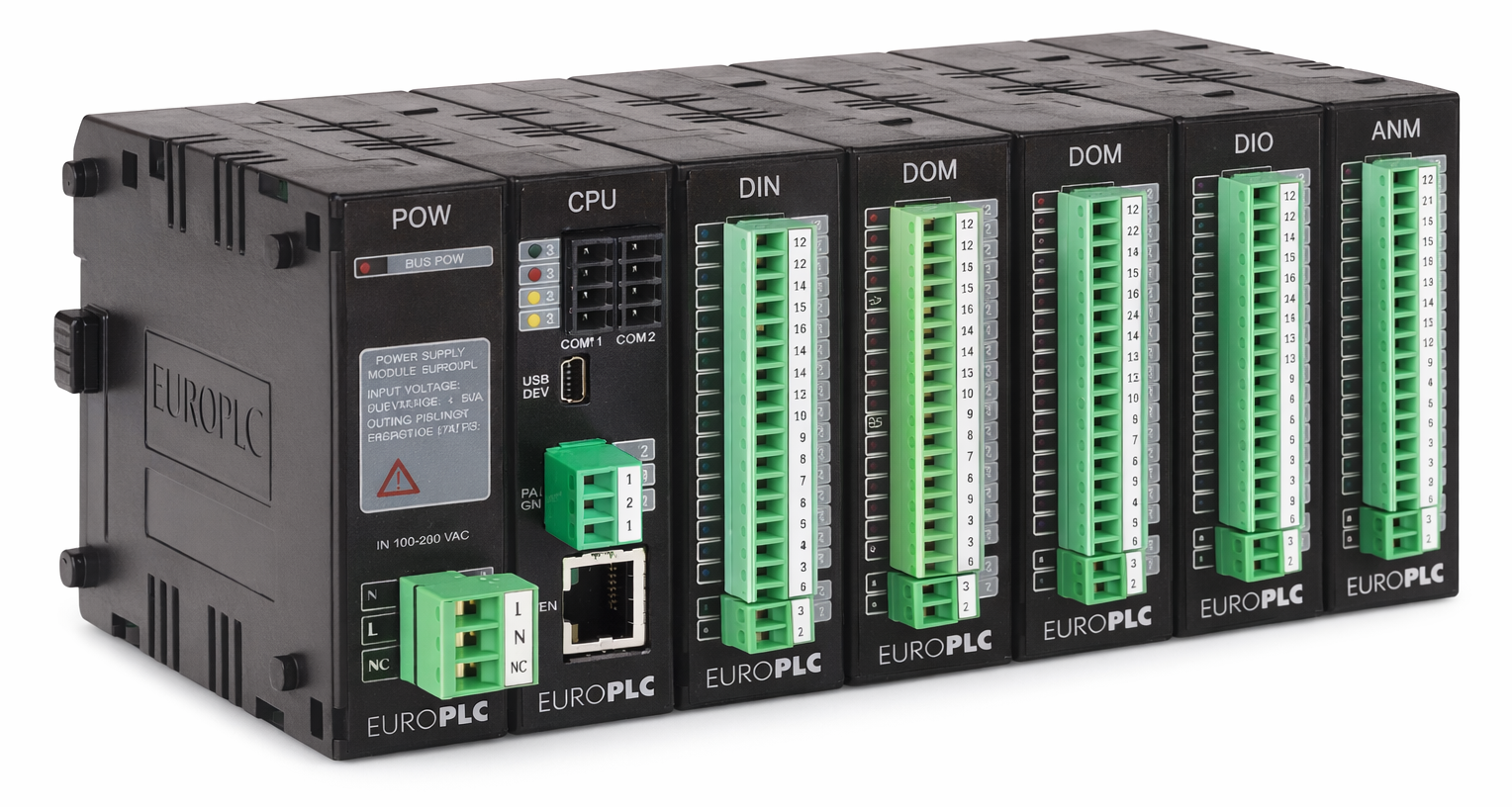

Un PLC modular constă din module separate conectate la un controler central.Fiecare modul îndeplinește o funcție specifică, cum ar fi procesarea sau tratarea semnalului.Figura ilustrează modul în care modulele sunt aranjate unul lângă altul pentru a forma un sistem complet.PLC-urile modulare permit adăugarea sau eliminarea modulelor pe măsură ce cerințele sistemului se modifică.Această flexibilitate le face potrivite pentru sisteme de automatizare medii până la mari.Extinderea se poate face fără a înlocui întregul controler.PLC-urile modulare acceptă soluții de control scalabile și adaptabile.

PLC-uri montate pe rack

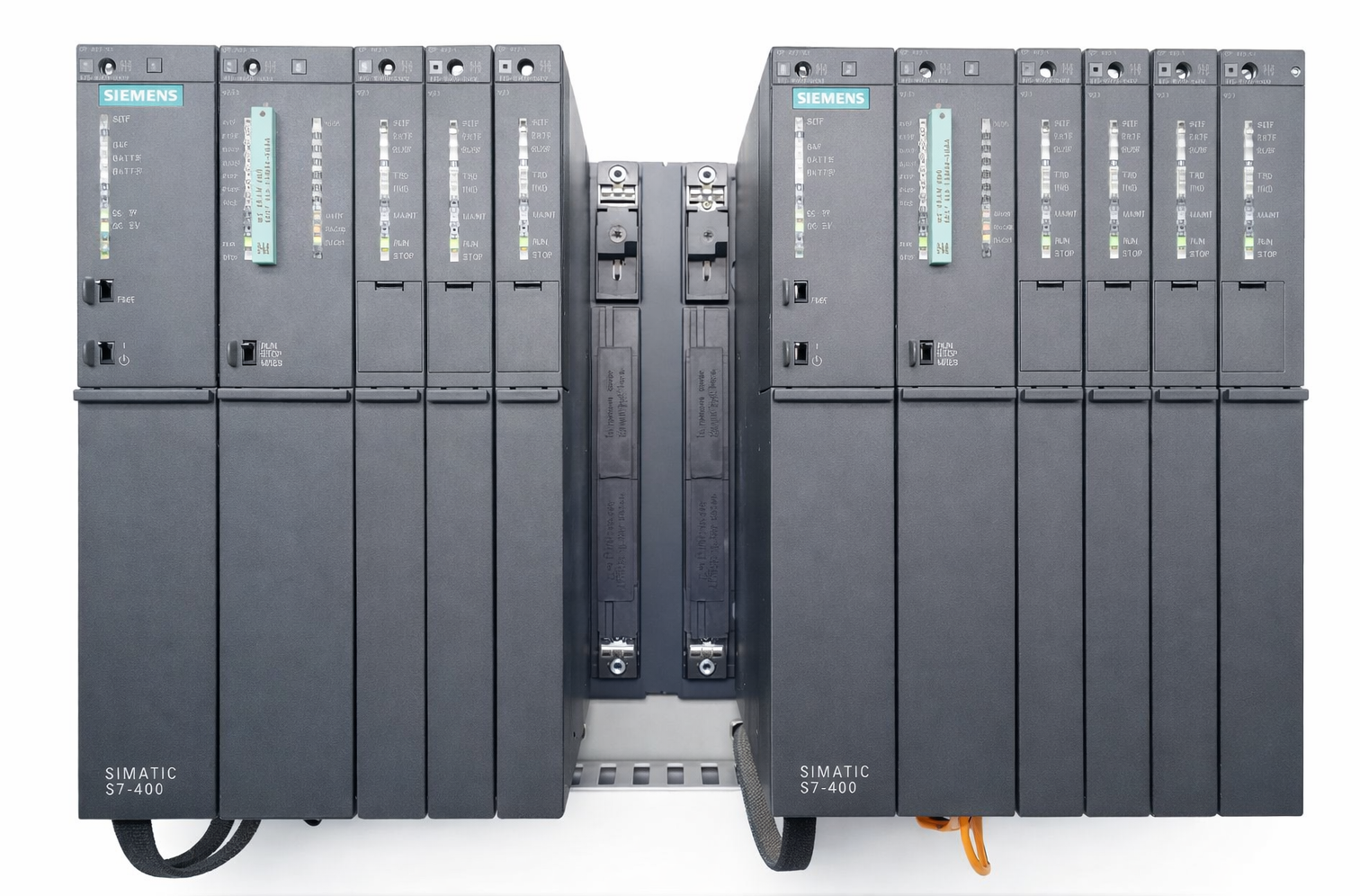

Figura 6. PLC montat în rack

Un PLC montat pe rack este un controler de mare capacitate conceput pentru sisteme de control mari.Utilizează un rack dedicat pentru a ține mai multe module funcționale într-o structură organizată.Figura prezintă modulele instalate într-un backplane partajat în cadrul rackului.PLC-urile montate în rack acceptă un număr mare de semnale și configurații complexe.Sunt construite pentru sisteme care necesită fiabilitate ridicată și funcționare pe termen lung.Această structură permite întreținerea ușoară și înlocuirea modulelor.PLC-urile montate în rack sunt potrivite pentru mediile de automatizare solicitante.

PLC-uri de siguranță

Figura 7. PLC de siguranță

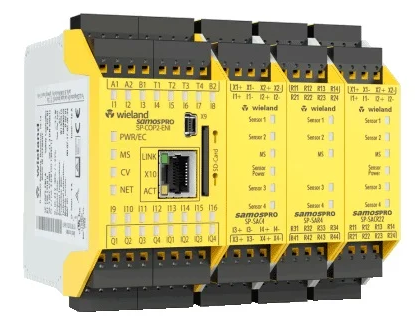

Un PLC de siguranță este un controler specializat conceput pentru a gestiona funcțiile de control legate de siguranță.Funcționează separat de logica de control standard pentru a asigura funcționarea sigură.Figura evidențiază modulele de siguranță dedicate și conexiunile utilizate pentru sarcinile de protecție.PLC-urile de siguranță monitorizează semnalele și mențin stările sigure ale sistemului atunci când apar condiții anormale.Sunt construite cu funcții de redundanță și de detectare a erorilor.PLC-urile de siguranță asigură răspunsuri controlate și previzibile în sistemele critice pentru siguranță.

Limbaje de programare PLC

Logica pe scară (LD)

Ladder Logic (LD) este un limbaj de programare grafic PLC modelat după circuitele tradiționale de control al releului.Reprezintă logica de control folosind trepte dispuse între două șine verticale, similar cu diagramele cu scară electrică.Contactele și bobinele sunt folosite pentru a exprima condiții logice și acțiuni de control într-un mod vizual.Această structură face relațiile de control ușor de recunoscut și urmat.Logica pe scară arată în mod clar cum condițiile logice sunt combinate pentru a forma decizii de control.Datorită aspectului său familiar, este ușor de citit chiar și pentru începători.LD este utilizat pe scară largă pentru a crea o logică de control PLC clară și care poate fi întreținută.

Diagrama blocului funcțional (FBD)

Function Block Diagram (FBD) este un limbaj de programare PLC bazat pe blocuri, utilizat pentru a reprezenta vizual funcțiile de control.Acesta organizează logica de control în blocuri funcționale conectate prin linii de semnal.Fiecare bloc efectuează o operație specifică, cum ar fi procesarea logică, compararea sau manipularea semnalului.Conexiunile dintre blocuri arată cum circulă datele prin logica de control.Această structură vizuală ajută la simplificarea relațiilor complexe de control.FBD este potrivit pentru reprezentarea funcțiilor de control logic și continuu.Oferă o modalitate clară și structurată de a construi programe PLC.

Text structurat (ST)

Structured Text (ST) este un limbaj de programare PLC de nivel înalt, bazat pe text.Descrie logica de control folosind instrucțiuni lizibile aranjate într-un format structurat.Această abordare permite exprimarea clară a condițiilor și calculelor complexe.Textul structurat este util atunci când logica de control necesită expresii matematice sau logice precise.Formatul scris ajută la organizarea logicii într-o ordine curată și logică.Este utilizat în mod obișnuit în aplicațiile de control avansate și bazate pe date.

Lista de instrucțiuni (IL)

Lista de instrucțiuni (IL) este un limbaj de programare PLC de nivel scăzut bazat pe comenzi textuale scurte.Reprezintă logica de control ca o secvență de instrucțiuni executate într-o ordine definită.Fiecare instrucțiune efectuează o operație specifică asupra datelor de control.Acest format este compact și strâns aliniat cu modul în care instrucțiunile de control sunt procesate intern.IL oferă o modalitate directă și structurată de a exprima logica de control de bază.Ajută la ilustrarea fluxului operațiunilor individuale de control.Listele de instrucțiuni se concentrează pe reprezentarea logică concisă și ordonată.

Diagramă de funcții secvențiale (SFC)

Sequential Function Chart (SFC) este un limbaj de programare PLC folosit pentru a organiza logica de control în pași secvențiali.Reprezintă procesele ca o serie de etape definite conectate prin tranziții.Fiecare pas definește o stare de funcționare specifică în cadrul secvenței de control.Tranzițiile indică condițiile necesare pentru a trece de la un pas la altul.Această structură face fluxul general al procesului ușor de înțeles.SFC este ideal pentru organizarea secvențelor de control în mai multe etape.Ajută la simplificarea structurii logicii complexe de control al procesului.

Dispozitive de intrare și ieșire PLC

Figura 8. Dispozitive de intrare și ieșire PLC

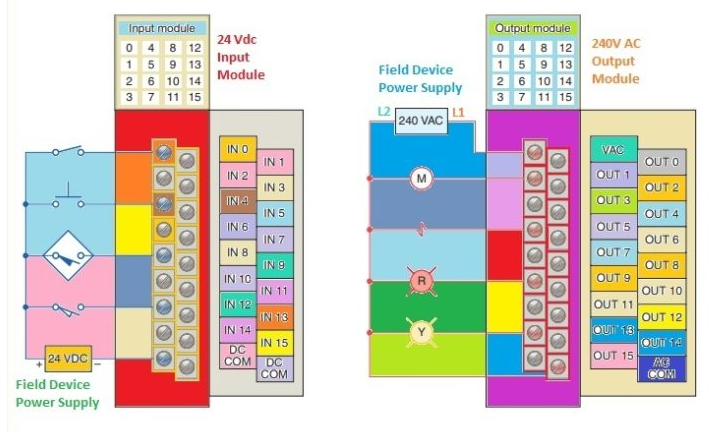

Dispozitivele de intrare și ieșire PLC sunt componente externe care conectează controlerul la procesul fizic.Dispozitivele de intrare trimit semnale de pe teren către PLC, în timp ce dispozitivele de ieșire primesc semnale de control de la PLC.După cum se arată în figură, dispozitivele de intrare includ senzori și comutatoare care detectează condițiile fizice.Dispozitivele de ieșire includ actuatoare, indicatoare și motoare care efectuează acțiuni.Diagrama ilustrează modul în care semnalele de câmp sunt direcționate între dispozitive și controler.Această interacțiune permite PLC-ului să monitorizeze și să influențeze procesul.Dispozitivele de intrare și ieșire formează legătura de comunicare între logica automatizării și echipamente.

Avantajele utilizării PLC-urilor

PLC-urile oferă câteva beneficii cheie care le fac ideale pentru automatizarea industrială.

• Fiabilitate ridicată și funcționare stabilă în medii dure

• Logica de control flexibila care poate fi modificata prin software

• Cablaje reduse în comparație cu sistemele de control bazate pe relee

• Depanare mai rapidă prin funcții de diagnosticare

• Scalabilitate ușoară pentru a sprijini extinderea sistemului

Aplicații ale PLC-urilor

1. Linii de producție și asamblare

PLC-urile controlează transportoarele, mașinile și stațiile de lucru automate.Acestea asigură o funcționare sincronizată și o producție consistentă.Fiabilitatea lor sprijină procesele de producție continue.

2. Industriile de proces

În instalațiile de proces, PLC-urile gestionează variabile precum nivelul, debitul și temperatura.Acestea ajută la menținerea unor condiții stabile de funcționare.Acest control îmbunătățește consistența produsului și siguranța procesului.

3. Sisteme de automatizare a clădirilor

PLC-urile sunt folosite pentru a controla sistemele de iluminare, ventilație și acces.Acestea permit monitorizarea centralizată a operațiunilor clădirii.Acest lucru îmbunătățește eficiența energetică și coordonarea sistemului.

4. Sisteme de energie și utilități

PLC-urile monitorizează și controlează echipamentele electrice și utilitare.Ele susțin funcționarea fiabilă a stațiilor și instalațiilor de tratare.Răspunsul lor rapid îmbunătățește stabilitatea sistemului.

5. Transport și Infrastructură

PLC-urile gestionează semnalizarea, monitorizarea și sistemele auxiliare.Ele ajută la menținerea funcționării sigure și previzibile.Acest lucru sprijină fiabilitatea infrastructurii la scară largă.

PLC vs SCADA vs DCS

Parametru	PLC	SCADA	DCS
Rolul primar	Control direct	Monitorizare si supraveghere	Controlul procesului distribuit
Nivel de sistem	La nivel de câmp	Nivel de supraveghere	Nivelul procesului
Executarea controlului	Da	Nu	Da
Arhitectura sistemului	Centralizat	Monitorizare centralizată	Distribuit
Domeniul de control tipic	Mașină sau celulă	Vedere intreaga planta	Unități de proces
Manipularea datelor	Date de control	Date la scară largă	Control și date
Interfata utilizator	Minimal	HMI grafic	HMI integrat
Complexitatea sistemului	Scăzut spre mediu	Mediu	Înalt
Dependența de rețea	Scăzut	Înalt	Înalt
Suport pentru redundanță	Limitat	Bazat pe software	Încorporat
Metoda de extindere	I/O modulară	Scalare software	Noduri distribuite
Focus de configurare	Control logic	Vizualizarea	Coordonarea procesului
Focus de întreținere	Logica hardware	Software și date	La nivelul întregului sistem
Rol de integrare	Nod de control	Stratul de supraveghere	Sistem de control de bază

Concluzie

PLC-urile funcționează prin citirea continuă a intrărilor, procesarea logicii și actualizarea ieșirilor pentru a controla mașinile în mod precis și consecvent.Structura lor hardware, tipurile de controlere flexibile și limbajele de programare standardizate vă permit să proiectați sisteme atât pentru sarcini de automatizare mici, cât și pentru cele mari.Prin conectarea senzorilor și a actuatoarelor la logica de control, PLC-urile vă oferă control direct asupra proceselor.Fiabilitatea, flexibilitatea și utilizarea pe scară largă în toate industriile le fac o tehnologie de bază în automatizarea industrială.
