Întrerupător cu buton explicat pentru o învățare ușoară

Comutatoarele cu buton vă permit să controlați cu ușurință circuitele electrice cu o simplă apăsare.În acest articol, veți afla ce este un comutator cu buton, cum funcționează și principalele părți din interiorul acestuia.Veți înțelege, de asemenea, diferitele tipuri în funcție de funcționare, configurație de contact și pole and throw.În plus, vei vedea unde sunt folosite, cum se compară cu alte comutatoare și cum să-l alegi pe cel potrivit.

Catalog

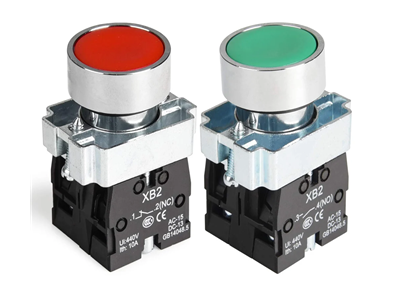

Figura 1. Comutator cu buton

Ce este un comutator cu buton?

Un comutator cu buton este un dispozitiv electric simplu folosit pentru a controla manual un circuit prin apăsarea unui buton.Se găsește în mod obișnuit în panourile de control, mașini și dispozitive electronice unde este necesară introducerea rapidă a utilizatorului.Acest tip de comutator permite unui utilizator să pornească, să oprească sau să declanșeze o acțiune cu o singură apăsare.Este proiectat pentru operare ușoară și performanță fiabilă atât în ​​sistemele de putere redusă, cât și în cele de mare putere.

Comutatoarele cu buton sunt utilizate pe scară largă deoarece oferă un control direct și intuitiv.Ele sunt adesea instalate pe panouri sau echipamente pentru un acces convenabil.Aceste comutatoare sunt disponibile în diferite dimensiuni, forme și materiale, în funcție de aplicație.Scopul lor principal este de a oferi o modalitate rapidă și eficientă de a controla funcțiile electrice fără mecanisme complexe.

Principiul de funcționare al comutatorului cu buton

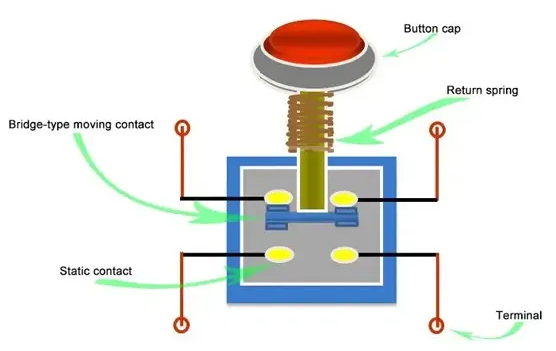

Figura 2. Mecanismul de lucru

Un comutator cu buton funcționează prin schimbarea stării unui circuit electric atunci când butonul este apăsat.Când nu se aplică nicio forță, circuitul rămâne în starea sa implicită, fie deschis, fie închis, în funcție de proiect.Apăsarea butonului aplică forță unui mecanism intern, ceea ce face ca contactele electrice să se miște.Această mișcare fie permite curgerea curentului, fie îl oprește instantaneu.

Pe măsură ce butonul este eliberat, comutatorul revine la starea inițială, restabilind circuitul la starea sa implicită.Această tranziție rapidă asigură un control fiabil al semnalelor electrice în timp real.Modificarea poziției contactului afectează direct fluxul de curent, făcând comutatorul să acționeze ca un punct de control în circuit.Această acțiune simplă face ca comutatoarele cu buton să fie eficiente pentru operații precise și repetate.

Componentele unui comutator cu buton

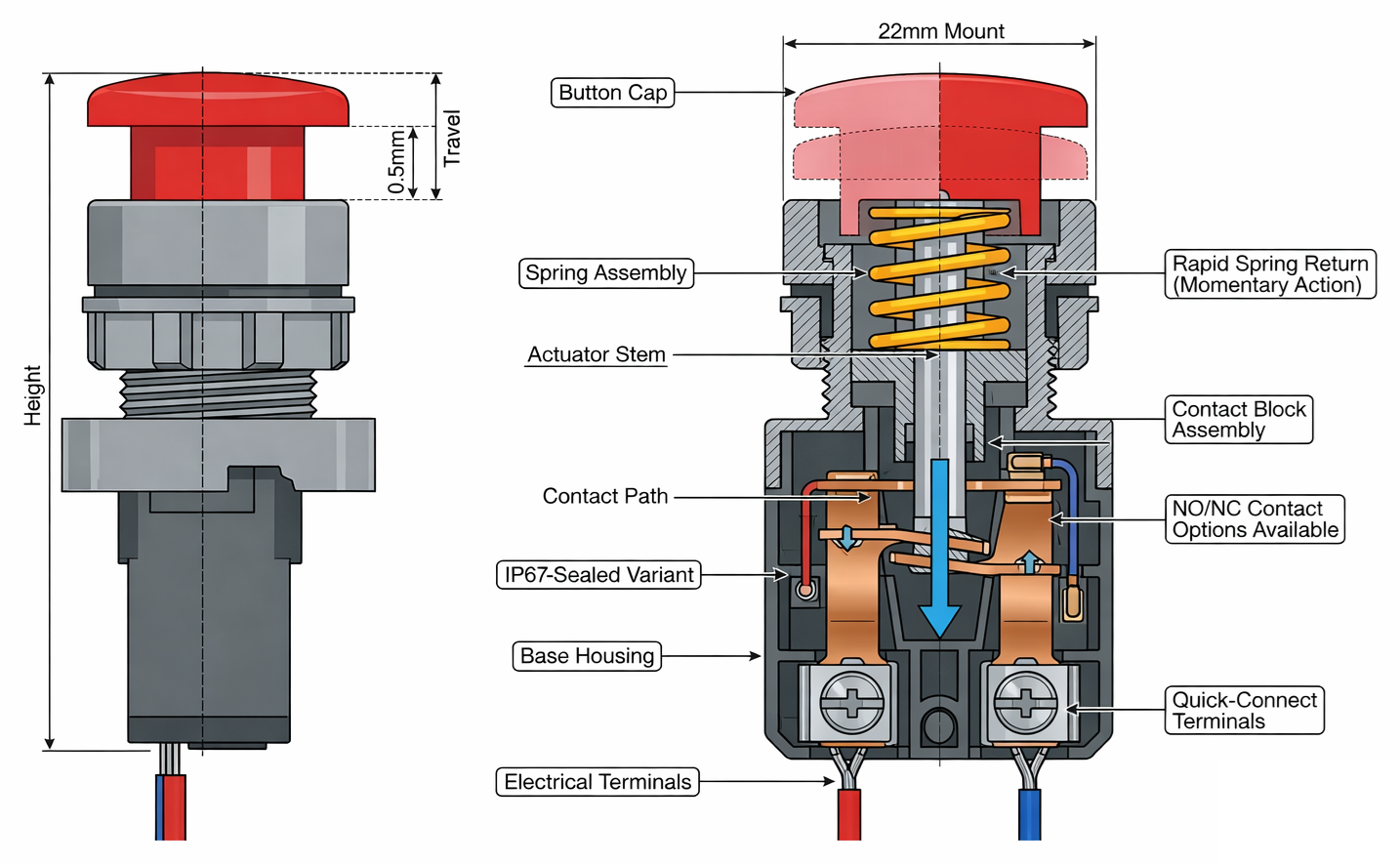

Figura 3. Structura internă a butonului de apăsare

• Capac buton (actuator)

Capacul butonului este partea vizibilă pe care se apasă pentru a acționa întrerupătorul.Este conceput pentru un contact ușor și poate veni în diferite culori și forme pentru identificare.Actuatorul transferă forța aplicată mecanismului intern.Designul său asigură o acțiune lină și consistentă de apăsare în timpul utilizării repetate.

• Primăvara de întoarcere

Arcul de revenire este responsabil pentru readucerea butonului în poziția inițială după ce a fost apăsat.Stochează energia mecanică atunci când este comprimat și o eliberează atunci când forța este îndepărtată.Acest lucru asigură că comutatorul se resetează rapid și fiabil.Arcul ajută, de asemenea, la menținerea unui feedback tactil constant în timpul funcționării.

• Contact în mișcare (Contact punte)

Contactul mobil își schimbă poziția atunci când butonul este apăsat.Conectează sau deconectează calea electrică din interiorul comutatorului.Această piesă este proiectată pentru durabilitate pentru a face față ciclurilor repetate de contact.Mișcarea sa determină în mod direct dacă curentul curge prin circuit.

• Contact static

Contactul static rămâne fix în interiorul comutatorului și servește drept punct de conectare pentru contactul mobil.Formează calea electrică atunci când este atins de contactul în mișcare.Aceste contacte sunt de obicei realizate din materiale conductoare pentru un transfer eficient de curent.Poziția lor stabilă asigură performanțe consistente de comutare.

• Contact Block Assembly

Blocul de contact găzduiește sistemul de contact și sprijină alinierea corectă.Acesta asigură că contactele în mișcare și cele statice se întâlnesc corect în timpul funcționării.Această structură ajută la menținerea fiabilității electrice și reduce uzura.De asemenea, permite înlocuirea modulară în unele modele de comutatoare.

• Terminale (Conexiuni electrice)

Terminalele sunt punctele de conectare externe unde sunt atașate firele.Acestea permit ca comutatorul să fie integrat într-un circuit electric.Acestea pot fi terminale de tip șurub, tip lipit sau cu conectare rapidă.Designul adecvat al terminalelor asigură conexiuni electrice sigure și stabile.

• Carcasă (corp/bază)

Carcasa cuprinde toate componentele interne și oferă protecție mecanică.Este de obicei realizat din plastic durabil sau materiale metalice.Carcasa suporta si montarea pe panouri sau carcase.Protejează părțile interne de praf, umiditate și deteriorări mecanice.

Tipuri de comutatoare cu buton

Bazat pe operațiune

1. Comutator momentan cu buton

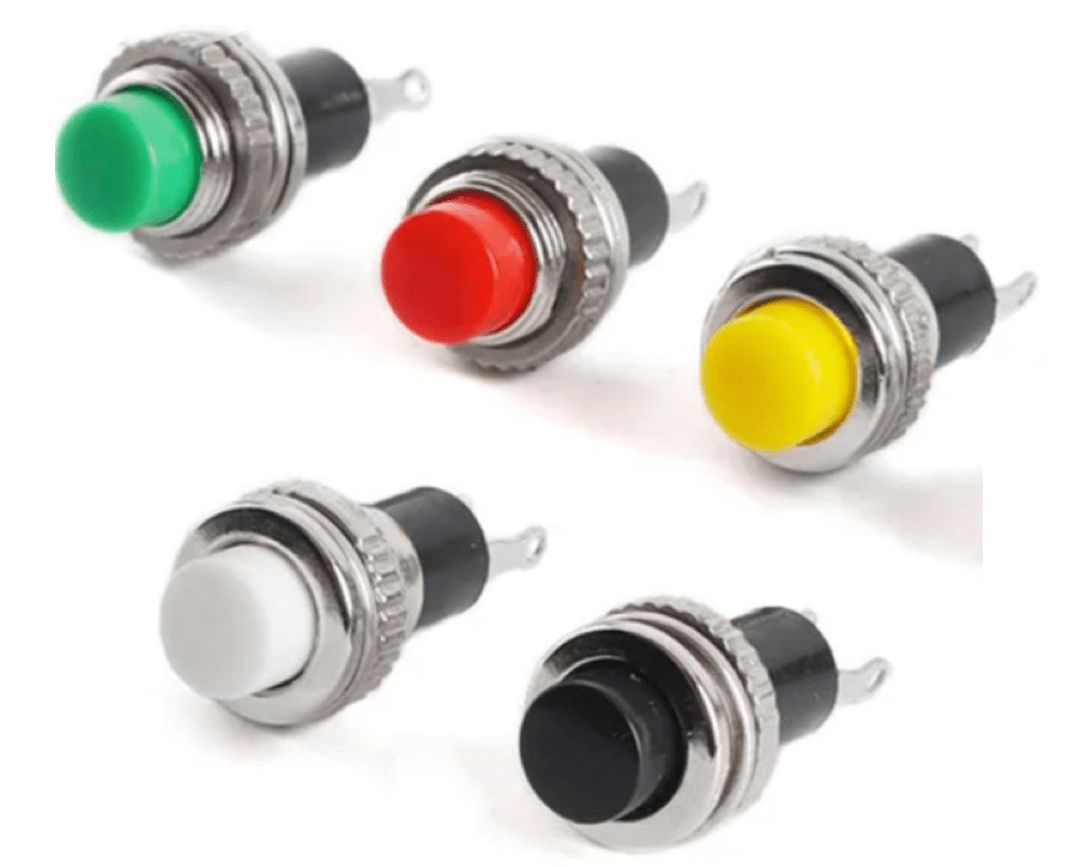

Figura 4. Exemplu de comutare momentană

Un comutator cu buton momentan este un tip de comutator care rămâne activ doar în timp ce este apăsat.Odată ce presiunea este îndepărtată, aceasta revine automat la starea inițială.Acest comportament este folosit în mod obișnuit în aplicațiile care necesită activare temporară, cum ar fi sonerii sau semnalele de control.Acțiunea de întoarcere rapidă asigură un control precis și de scurtă durată.

Aceste comutatoare sunt proiectate pentru a oferi un răspuns imediat în timpul funcționării.Acțiunea de apăsare declanșează o schimbare, iar eliberarea acesteia oprește acțiunea instantaneu.Acest lucru le face potrivite pentru sistemele în care nu este necesară activarea continuă.Funcționarea lor simplă și comportamentul de resetare rapidă le fac utilizate pe scară largă în panourile de control și dispozitivele electronice.

2. Întrerupător cu buton de blocare (întreținut).

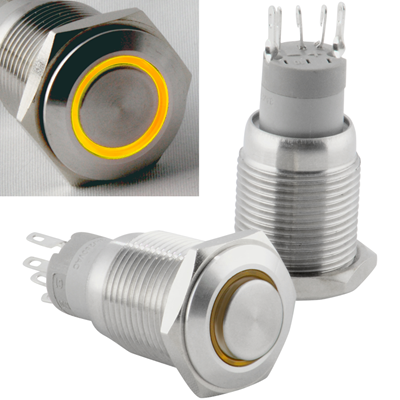

Figura 5. Exemplu de comutator de blocare

Un comutator cu buton de blocare este un tip de comutator care rămâne în ultima sa poziție după ce a fost apăsat.Când butonul este apăsat o dată, acesta rămâne activat până când este apăsat din nou pentru a-și schimba starea.Acest lucru permite comutatorului să își mențină funcția fără presiune continuă.Este folosit în mod obișnuit pentru controlul pornit/oprit în sistemele electrice.

Acest tip de comutator asigură o funcționare stabilă pentru aplicațiile care necesită o stare constantă.Utilizatorul nu trebuie să țină apăsat butonul pentru a menține circuitul activ.Apăsând din nou, se comută starea înapoi, facilitând controlul dispozitivelor.Comportamentul său menținut este util în controlul puterii și în funcționarea echipamentului.

Pe baza configurației contactului

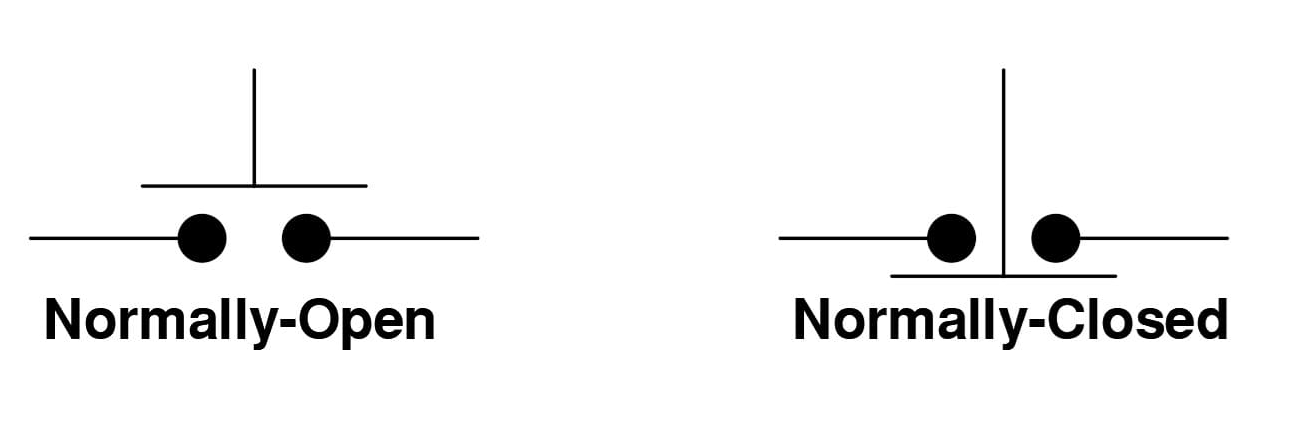

Figura 6. Diagrama NO vs NC

1. Normal deschis (NU)

Un comutator cu buton deschis normal este un tip de comutator în care circuitul este deschis în starea sa implicită.Aceasta înseamnă că nu curge curent până când butonul nu este apăsat.Când butonul este apăsat, contactele se închid și permit curentului să treacă prin circuit.Odată eliberat, circuitul revine la starea deschisă.

Acest tip de configurație este utilizat în mod obișnuit în sistemele de control care necesită activare numai atunci când este necesar.Acesta asigură că circuitul rămâne inactiv dacă nu este declanșat de utilizator.Comportamentul este arătat în mod clar în diagramele de contact tipice în care golul se închide în timpul funcționării.Este utilizat pe scară largă în butoanele de pornire și intrările de semnal.

2. Normal închis (NC)

Un comutator cu buton normal închis este un tip de comutator în care circuitul este închis în starea sa implicită.Acest lucru permite curentului să circule continuu atunci când butonul nu este apăsat.Apăsarea butonului deschide circuitul și întrerupe fluxul de curent.Eliberarea butonului restabilește starea de circuit închis.

Această configurație este utilizată în mod obișnuit în sistemele de siguranță și funcțiile de oprire de urgență.Acesta asigură că circuitul rămâne activ dacă nu este întrerupt intenționat.Schimbarea stării de contact este reprezentată clar în diagramele standard în timpul funcționării.Este util în aplicațiile în care întreruperea curentului este necesară pentru protecție.

Bazat pe Pole and Throw

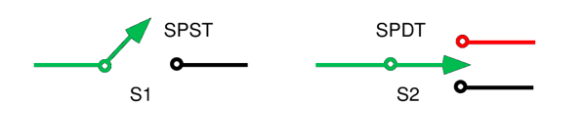

Figura 7. Diagrama SPST și SPDT

SPST și SPDT sunt configurații de comutator unipolar care controlează un circuit electric.Un comutator SPST (Single Pole Single Throw) are o intrare și o ieșire, permițând un control simplu de pornire/oprire.Acționează ca un comutator de bază care fie conectează, fie deconectează un circuit.Acest lucru îl face potrivit pentru sarcini de comutare simple.

Un comutator SPDT (Single Pole Double Throw) controlează, de asemenea, un circuit, dar oferă două căi de ieșire posibile.Permite direcționarea curentului către una dintre cele două conexiuni.Acest lucru îl face util pentru selectarea între două circuite sau moduri diferite.Diagrama arată de obicei o intrare comutând între două ieșiri.

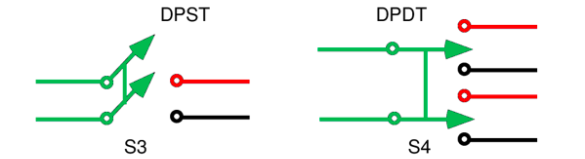

Figura 8. Diagrama DPST și DPDT

DPST și DPDT sunt configurații de comutatoare bipolare concepute pentru a controla mai multe circuite în același timp.Un comutator DPST (Double Pole Single Throw) poate controla două circuite separate simultan cu o singură acțiune.Permite ambele circuite să fie pornite sau oprite împreună.Acest lucru este util în aplicațiile care necesită control sincronizat.

Un comutator DPDT (Double Pole Double Throw) controlează două circuite și oferă două căi de comutare pentru fiecare.Permite comutarea mai complexă prin redirecționarea curentului în mai multe moduri.Această configurație este utilizată în mod obișnuit în circuitele de inversare și sistemele avansate de control.Diagrama arată de obicei doi poli comutați între două seturi de ieșiri.

Avantajele și dezavantajele întrerupătoarelor cu buton

Avantajele comutatoarelor cu buton

• Simplu și ușor de utilizat

• Timp de răspuns rapid

• Design compact și care economisește spațiu

• Fiabil pentru utilizare repetată

• Disponibil în mai multe dimensiuni și stiluri

• Potrivit atât pentru sistemele de putere mică, cât și pentru cele mari

Limitările comutatoarelor cu buton

• Control limitat comparativ cu comutatoarele complexe

• Uzura mecanica in timp

• Necesită interacțiune fizică

• Poate avea nevoie de protecție în medii dure

• Nu este ideal pentru comutare continuă fără circuite de suport

Aplicații ale comutatoarelor cu buton

1. Panouri de control industriale

Comutatoarele cu buton sunt utilizate în mod obișnuit la mașinile industriale pentru funcțiile de pornire, oprire și resetare.Acestea oferă un control rapid și direct pentru operatorii care manipulează echipamentele.Etichetarea clară și codificarea culorilor îmbunătățesc siguranța și eficiența.Aceste comutatoare sunt bune pentru funcționarea fiabilă a mașinii.

2. Electronice de larg consum

Multe dispozitive de zi cu zi, cum ar fi electrocasnicele și gadgeturile, folosesc butoane pentru introducerea utilizatorului.Acestea permit controlul cu ușurință a funcțiilor fără interfețe complexe.Dimensiunea lor compactă le face potrivite pentru dispozitive electronice mici.Ele îmbunătățesc utilizarea și confortul.

3. Sisteme auto

Butoanele de apăsare sunt utilizate în vehicule pentru funcții precum pornirea motorului, activarea claxonului și sistemele de control.Acestea oferă acces rapid la operațiunile esențiale în timpul conducerii.Durabilitatea lor asigură performanțe fiabile în diferite condiții.Aceste comutatoare sporesc controlul și confortul șoferului.

4. Echipamente medicale

Dispozitivele medicale folosesc comutatoare cu buton pentru operații precise și controlate.Acestea permit operarea echipamentelor în siguranță și eficient.Acțiunea lor receptivă este importantă în diferite situații.Modelele curate și sigilate sunt adesea folosite pentru igienă.

5. Sisteme de automatizare a locuinței

Butoanele de apăsare sunt utilizate în sistemele de casă inteligentă pentru iluminare, securitate și controlul dispozitivului.Ele oferă o interfață simplă pentru controlul funcțiilor automate.Integrarea lor cu sistemele electronice le face versatile.Ele îmbunătățesc confortul în casele moderne.

6. Sisteme de control și instrumentare

În sistemele de măsurare și control, butoanele sunt utilizate pentru a declanșa funcții și pentru a regla setările.Acestea oferă o introducere manuală precisă pentru controlul sistemului.Fiabilitatea lor asigură performanțe consistente în aplicații sensibile.Aceste comutatoare sunt utilizate pe scară largă în setările de testare și monitorizare.

Comutator cu buton vs comutator basculant vs comutator basculant

Caracteristică	Buton de apăsare Comutator	Comutator	Comutator basculant
Forța de acționare	1,5–5 N tipic	2–6 N tipic	2–5 N tipic
Distanța de călătorie	0,5–3 mm	2–6 mm	1,5–4 mm
Tip operațiune	Momentan sau prindere	Doar întreținut	Doar întreținut
Viața electrică	100.000–1.000.000 cicluri	50.000–200.000 cicluri	50.000–150.000 cicluri
Viața mecanică	Până la 1.000.000+ prese	100.000–500.000 comută	100.000–300.000 prese
Evaluări de contact	0,1A–10A (scăzut până la mediu)	3A–20A (medie la mare)	6A–20A (medie la mare)
Orificiu de montare Dimensiune	8 mm, 12 mm, 16 mm, 22 mm	6mm–12mm tipic	20 mm–30 mm decupaj dreptunghiular
Grosimea panoului	1–6 mm	1–5 mm	1–4 mm
Viteza de comutare	<10 ms răspuns	10–20 ms	10–20 ms
Contact Rezistenta	≤50 mΩ tipic	≤20 mΩ tipic	≤20 mΩ tipic
Evaluare de etanșare	Până la IP67/IP68 disponibile	De obicei IP40–IP65	De obicei IP40–IP65
Iluminare Opțiune	Comun (LED inel/indicator)	Limitat	Comun (iluminat din spate tipuri)
Tipuri de terminale	Lipiți, șuruburi, conectare rapidă	Lipire, șurub	Conectare rapidă, lama
Temperatura de operare	-25°C până la +85°C tipic	-20°C până la +85°C	-20°C până la +85°C

Concluzie

Comutatoarele cu buton oferă o modalitate fiabilă și ușoară de a controla circuitele electrice prin introducere manuală simplă.Funcționarea lor se bazează pe mișcarea de contact de bază, susținută de componente interne bine definite și diverse configurații, cum ar fi momentan, blocare, NO/NC și diferite tipuri de stâlp și aruncare.Sunt utilizate pe scară largă în industrii datorită răspunsului lor rapid, designului compact și versatilității, în ciuda unor limitări, cum ar fi uzura mecanică.Alegerea comutatorului potrivit depinde de evaluările electrice, tipul de funcționare, mediul și calitatea construcției pentru a asigura performanța corespunzătoare și fiabilitatea pe termen lung.
