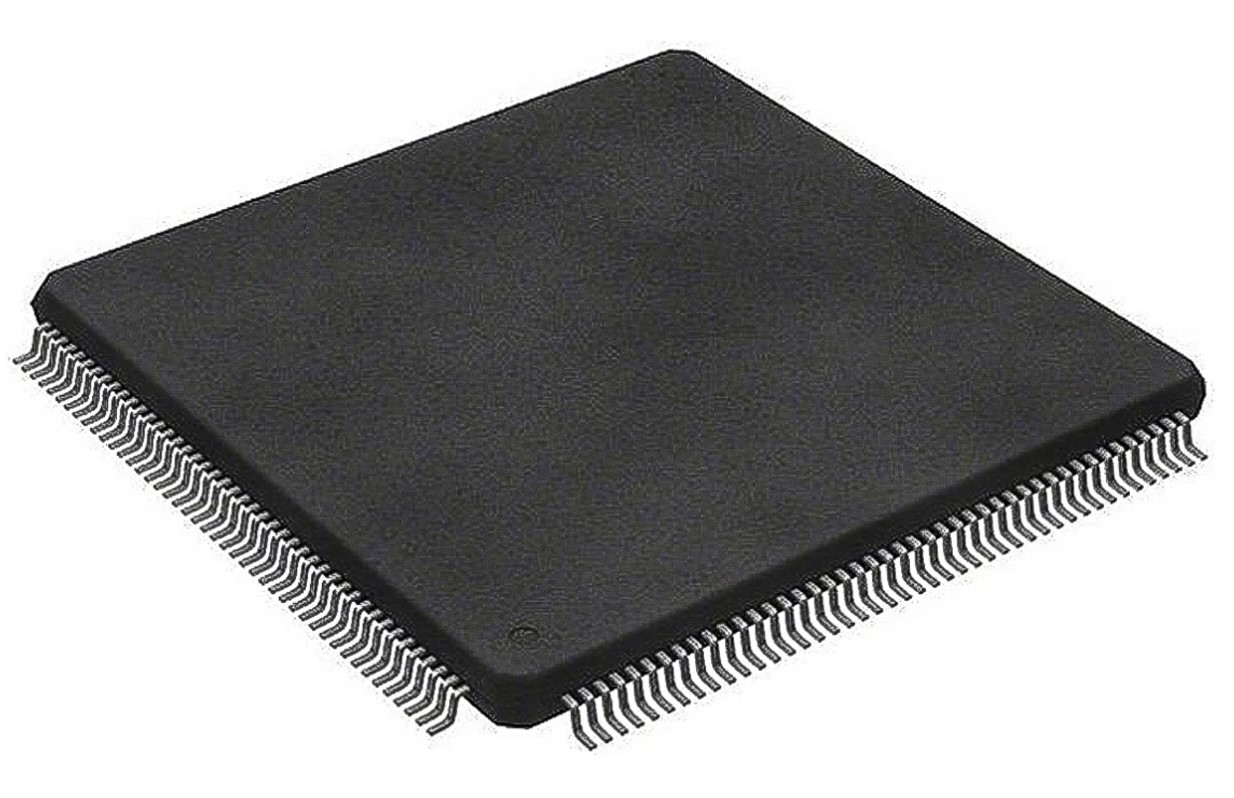

STM32H743IIT6 Prezentare generală a microcontrolerului

Microcontrolerul STM32H743IIT6 de STMicroelectronics este conceput pentru a oferi opțiuni de înaltă performanță, memorie avansată și conectivitate flexibilă, ceea ce îl face o alegere puternică pentru aplicațiile în controlul motorului, procesarea audio, automatizarea industrială și IoT.Acest articol acoperă caracteristicile sale de bază, configurația PIN, modelul CAD și aplicațiile cheie, oferindu-vă o vedere clară a modului în care acest microcontroller poate suporta eficient sarcini complexe, bazate pe date.

Catalog

STM32H743IIT6 Prezentare generală a microcontrolerului

STM32H743IIT6 De STMicroelectronics are un nucleu ARM Cortex-M7 care rulează până la 480 MHz, cu 2 MB de memorie flash și 1 MB de RAM.Arhitectura sa, inclusiv un accelerator de artă și cache L1, acceptă eficient sarcini în timp real.DSP integrat și unitatea cu punct plutitor cu precizie (DP-FPU) o fac ideală pentru gestionarea procesării complexe a datelor.De asemenea, se conectează perfect la memoria externă și la diverse periferice, ceea ce o face o alegere puternică pentru aplicații precum controlul motorului, audio și automatizarea industrială.

STM32H743IIT6 Model CAD

Simbol STM32H743IIT6

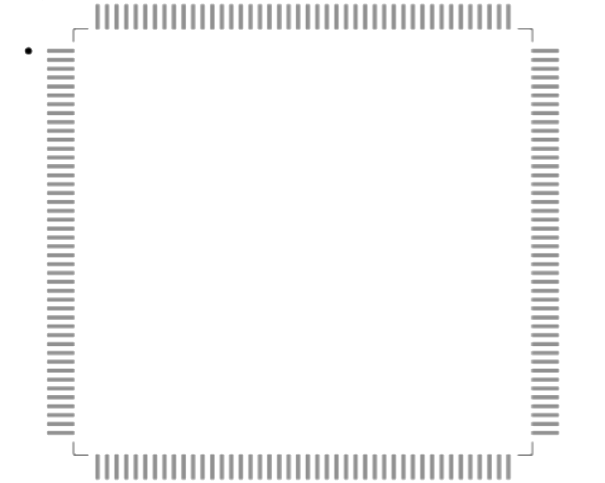

STM32H743IIT6 Amprentă

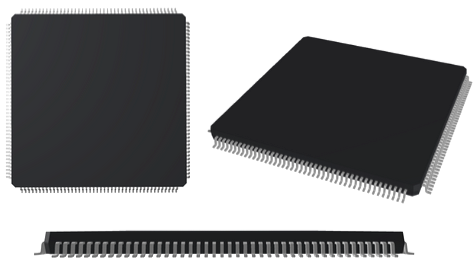

STM32H743IIT6 Model 3D

Caracteristici cheie ale STM32H743IIT6

Memorie flash cu bancă dublă

STM32H743IIT6 este dotat cu memorie flash cu bancă dublă, permițând suportul de citire-timp-scriere.Această caracteristică vă permite să accesați datele și să faceți actualizări simultan, făcând operațiunile mai eficiente și mai flexibile.

RAM de mare viteză

Acesta include 192 kbytes de TCM RAM, împărțit în 64 kbytes de RAM ITCM și 128 kbytes de RAM DTCM.Această configurație rapidă a memoriei acceptă sarcini sensibile la timp, ajutând microcontrolerul să funcționeze fără probleme operațiuni critice.

Controler de memorie extern

Microcontrolerul oferă un controler de memorie extern flexibil care acceptă un autobuz de date până la 32 de biți.Se conectează cu ușurință la tipuri de memorie externă, cum ar fi SRAM, PSRAM, SDRAM și NOR/NAND Flash, extinzând opțiunile de stocare pentru aplicații mai mari.

Caracteristici de securitate

Echipat cu opțiuni de securitate, cum ar fi ROP (protecție de citire), PC-rop și protecție activă de manipulare, STM32H743IIT6 îți păstrează datele în siguranță.Aceste caracteristici protejează informațiile sensibile împotriva accesului și modificării neautorizate.

Porturi I/O versatile

Microcontrolerul acceptă până la 168 de porturi I/O, fiecare cu capacități de întrerupere.Această versatilitate permite interfațarea ușoară cu mai multe dispozitive externe și îmbunătățește receptivitatea microcontrolerului la semnalele externe.

ADC -uri multiple și DAC

Cu trei ADC și două DAC, STM32H743IIT6 oferă conversii precise analogice-digitale și digitale-analogice.Această caracteristică îl face ideal pentru aplicații care au nevoie de procesare a semnalului de înaltă calitate, cum ar fi controlul audio și motor.

Cronometre avansate

Include un cronometru de înaltă rezoluție, 12 cronometre de 16 biți cu scop general, două cronometre PWM pentru controlul motorului și cinci cronometre cu putere redusă.Aceste cronometre permit un control precis al sarcinilor sensibile la timp și îmbunătățesc eficiența în aplicații precum controlul motorului și automatizarea.

Generator de numere aleatorii

Generatorul de numere aleatoriu (RNG) încorporat suportă funcțiile de criptare și securitate, ceea ce face ca microcontrolerul să fie adecvat pentru aplicațiile care au nevoie de o gestionare și comunicare sigură a datelor.

Filtre digitale pentru modulatori Sigma-Delta

Patru filtre digitale pentru modulatoare externe Sigma-Delta îmbunătățesc calitatea procesării semnalului, în special utile în aplicațiile de înaltă precizie care se bazează pe măsurarea și conversia precisă a datelor.

Interfețe de comunicare cuprinzătoare

Suportă o gamă largă de interfețe de comunicare standard și avansate, inclusiv CAN, I2C, SAI, SDIO, SPI, USART și USB.Aceste interfețe fac integrarea cu dispozitivele externe simple și adaptabile la diverse aplicații.

Specificații STM32H743IIT6

Specificații tehnice, caracteristici, caracteristici și componente cu specificații comparabile ale STMicroelectronics STM32H743IIT6

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 7 luni)
Timp de conducere din fabrică	12 săptămâni
Tip de montare	Montare la suprafață
Pachet / carcasă	176-lqfp
Montare la suprafață	DA
Converter de date	A/D 20x16b;D/a 2x12b
Numărul de I/OS	140
Temperatura de funcționare	-40 ° C ~ 85 ° C TA
Ambalaj	Tavă
Serie	STM32H7
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	3 (168 ore)
Numărul de terminații	176
Poziția terminală	Quad
Forma terminală	Aripa pescărușă
Temperatura maximă de reflow (CEL)	NU ESTE SPECIFICAT
Tensiune de alimentare	3V
Terminal	0,5mm
Frecvenţă	400MHz
Time@Peak Reflow Temperatură (S)	NU ESTE SPECIFICAT
Numărul piesei de bază	STM32H743
Interfață	Can, Ethernet, I2C, IRDA, Lin, SMBUS, SPI, UART, USART, USB
Dimensiunea memoriei	2MB
Tip oscilator	Intern
Mărimea RAM	1m x 8
Tensiune - alimentare (VCC/VDD)	1.62V ~ 3.6V
UPS/UCS/Tip ICS periferic	Microcontroller, RISC
Procesor de bază	ARM® Cortex®-M7
Periferice	Detect/Resetare Brown-Out, DMA, I2S, LCD, Por, PWM, WDT
Tipul memoriei programului	Bliț
Dimensiunea miezului	32 de biți
Dimensiunea memoriei programului	2MB 2M x 8
Conectivitate	Canbus, Ebi/Emi, Ethernet, I2C, IRDA, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG
Dimensiunea bițiului	32
Are ADC	DA
Canale DMA	DA
Lățimea autobuzului de date	32b
Numărul de cronometre/contoare	20
Adresa lățimii autobuzului	26
Numărul de convertoare A/D	3
Numărul de canale UART	9
Numărul de canale ADC	36
Temperatura maximă a joncțiunii (TJ)	125 ° C.
Numărul de canale PWM	2
Numărul de canale I2C	4
Intervalul de temperatură ambientală ridicat	85 ° C.
Numărul de canale SPI	6
Numărul de canale Ethernet	1
Înălţime	1,6 mm
Starea ROHS	ROHS3 Conform

Aplicații de microcontroler STM32H743IIT6

Controlul motorului

STM32H743IIT6 este potrivit pentru controlul diferitelor tipuri de motoare, cum ar fi motoarele BLDC, PMSM, ACIM și DC.Suportă tehnici avansate PWM și algoritmi de control orientați spre câmp, permițând un control precis asupra vitezei, cuplului și poziției.Acest lucru îl face ideal pentru aplicații precum vehicule electrice, roboți și unelte electrice.

Echipament medical

Cu capacități puternice de procesare a semnalului digital, STM32H743IIT6 poate gestiona sarcini precum filtrarea, FFT și compresia datelor, care sunt esențiale în aplicații de imagistică medicală și diagnostic, cum ar fi ecografia și RMN.De asemenea, poate funcționa cu protocoale de comunicare sigure și sigure pentru dispozitive medicale purtabile.

Automatizare industrială

Microcontrolerul acceptă protocoale industriale precum Can, Ethernet, Modbus și Profibus, ceea ce îl face potrivit pentru sisteme de automatizare și control.Capacitatea sa de sarcină în timp real îi permite să gestioneze funcții precum controlul PID și controlul mișcării, montarea aplicațiilor precum PLC-uri, invertoare și întrerupătoare.

Procesare audio

STM32H743IIT6 poate prelucra semnale audio de înaltă calitate, inclusiv formate MP3, AAC și FLAC, prin interfețele sale SAI, I2S și SPDIF.De asemenea, poate genera și sintetiza sunetele, ceea ce îl face potrivit pentru aplicații audio, cum ar fi difuzoare inteligente, bare de sunet și căști.

Dispozitive mobile și de consum

Puterea de procesare eficientă a acestui microcontroller și modurile de putere redusă îl fac ideal pentru dispozitive mobile, inclusiv sisteme de jocuri, tablete și ceasuri inteligente.Suportă experiențe interactive și se poate conecta perfect cu senzori externi pentru o funcționalitate sporită.

IoT și aplicații inteligente

Cu suport pentru Ethernet, USB și SDIO, precum și conectivitate wireless opțională prin module externe, STM32H743IIT6 se potrivește bine în IoT și aplicații inteligente.Poate gestiona conectivitatea cloud, criptarea datelor și autentificarea, ceea ce o face potrivită pentru tehnologii inteligente pentru casă, oraș și agricol.

Informații despre producător pentru STM32H743IIT6

STMicroelectronics, un producător de semiconductori de frunte fondat în 1987, are sediul central la Geneva, Elveția.Cunoscut pentru componentele sale inovatoare, fiabile, în aplicațiile auto, industriale și IoT, STMicroelectronica sprijină dezvoltatorii cu produse care permit soluții tehnologice eficiente și durabile.

Fișă de date pdf

STM32H743IIT6 fișa tehnică:

STM32H743IIT6.PDF
