Ghid comutator glisant: cum funcționează, tipuri și aplicații de circuit

În acest articol, veți afla ce este un comutator glisant și cum este utilizat pentru a controla fluxul de electricitate într-un circuit.Veți înțelege simbolul său, construcția internă și principiul de funcționare.De asemenea, veți explora diferitele tipuri de întrerupătoare cu glisare, specificațiile lor electrice, avantajele, limitările și aplicațiile comune.În plus, veți vedea cum se compară întrerupătoarele glisante cu comutatoarele cu comutator și cu palete și cum să-l alegeți pe cel potrivit pentru un circuit.

Catalog

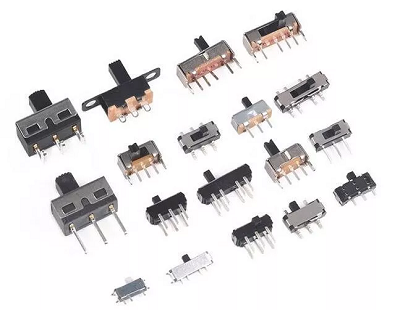

Figura 1. Comutator glisant

Ce este un comutator glisant?

Un comutator glisant este un mic întrerupător electromecanic manual utilizat pentru a controla fluxul de curent electric într-un circuit.Funcționează prin deplasarea unui mic glisor dintr-o poziție în alta pentru a porni sau a opri un circuit sau pentru a-i schimba conexiunea.Comutatoarele glisante se găsesc în mod obișnuit în dispozitivele electronice, plăcile de circuite și panourile de control, deoarece sunt compacte și ușor de operat.Acestea permit activarea sau dezactivarea manuală a energiei electrice printr-o simplă mișcare de glisare.Datorită fiabilității și designului lor simplu, comutatoarele glisante sunt utilizate pe scară largă în electronice de larg consum, comenzi de putere și module electronice mici.

Simbol al unui comutator glisant

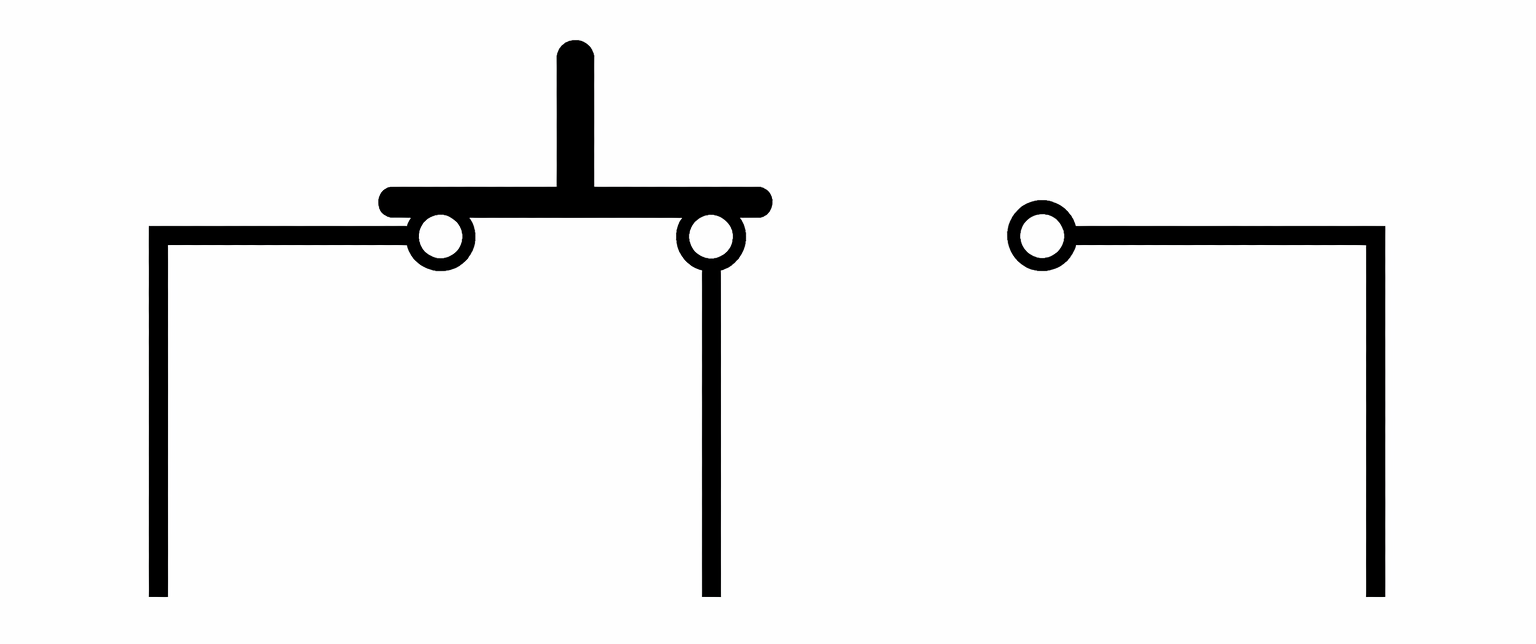

Figura 2. Simbolul comutatorului glisant

În schemele electrice, un simbol al comutatorului glisant reprezintă dispozitivul de comutare utilizat pentru a deschide sau închide un circuit electric.Simbolul constă de obicei din puncte de conectare fixe și o linie mobilă care indică calea de comutare între terminale.Această diagramă ne ajută să înțelegem cum întrerupătorul conectează diferite părți ale unui circuit.Simbolul exact poate varia ușor în funcție de configurația comutatorului prezentată în diagramă.Utilizarea simbolurilor schematice standard asigură că diagramele circuitelor rămân clare, consecvente și ușor de interpretat în timpul proiectării electronice și depanării.

Construcția unui comutator glisant

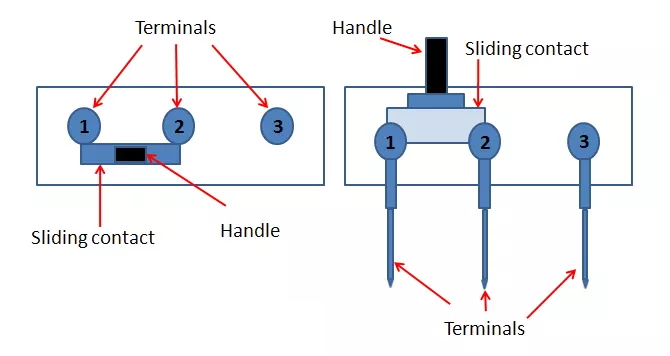

Figura 3. Construcția unui comutator glisant

• Mâner (glisor)

Mânerul este partea externă a comutatorului glisant care este mișcat cu un deget.De obicei, este fabricat din plastic sau dintr-un material izolant durabil pentru a asigura funcționarea manuală în siguranță.Mânerul se mișcă orizontal de-a lungul unui traseu fix pentru a repoziționa contactele interne în interiorul comutatorului.

• Contact de alunecare (Contact în mișcare)

Contactul de alunecare este piesa conductoare mobilă atașată la mecanismul glisor.Este de obicei realizat din metal pentru a asigura un contact electric bun între terminale.Această componentă se mișcă fizic în diferite puncte de contact atunci când glisorul este mișcat.

• Terminale

Terminalele sunt pinii metalici care conectează comutatorul glisant la un circuit electric.Acestea se extind din corpul comutatorului, astfel încât să poată fi lipite pe o placă de circuit imprimat (PCB).Fiecare terminal acționează ca un punct de conectare între comutator și cablajul extern al circuitului.

• Locuințe

Carcasa este carcasa exterioară care închide și protejează componentele interne ale comutatorului glisant.Este de obicei fabricat din plastic sau metal pentru a oferi rezistență mecanică și izolație.Carcasa menține piesele interne aliniate și le protejează de praf, deteriorări și interferențe externe.

Principiul de funcționare al unui comutator glisant

Principiul de funcționare al unui comutator glisant se bazează pe mișcarea unui actuator glisant care modifică legătura dintre contactele interne.Când împingeți glisorul într-o parte, contactul intern se aliniază cu un terminal specific din interiorul comutatorului.Această aliniere fie completează calea electrică, fie întrerupe conexiunea în funcție de poziția comutatorului.Dacă contactul pune două terminale, curentul electric poate circula prin circuit.Când glisorul se îndepărtează de punctul de contact, traseul circuitului este întrerupt și curentul se oprește.Această mișcare simplă de alunecare permite comutatorului să controleze manual starea electrică a unui circuit.Datorită acestui mecanism simplu, comutatoarele glisante oferă un control manual fiabil în multe sisteme electronice.

Tipuri de comutatoare glisante

Comutator glisant SPDT

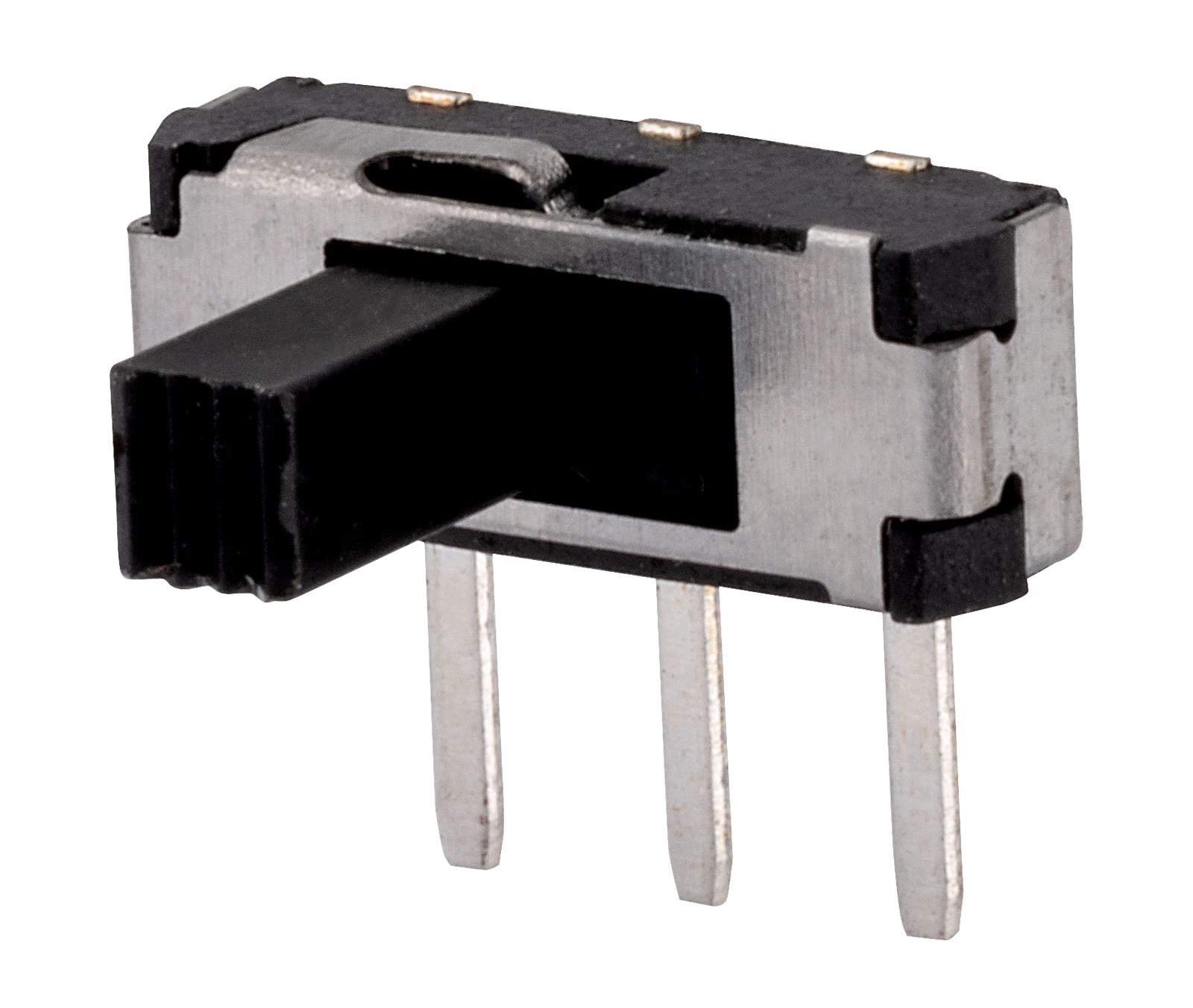

Figura 4. Comutator glisant SPDT

Un comutator glisant SPDT (Single Pole Double Throw) este un comutator care conectează o bornă de intrare la una dintre cele două terminale de ieșire posibile.Conține un singur contact în mișcare care poate aluneca între două puncte de conectare diferite.Când glisorul se deplasează într-o poziție, terminalul de intrare se conectează la primul terminal de ieșire.Când glisorul se deplasează pe cealaltă parte, conexiunea se schimbă la al doilea terminal de ieșire.Această acțiune de comutare permite redirecționarea unui singur circuit între două rute electrice diferite.Designul prezentat în figură ilustrează modul în care actuatorul glisant schimbă conexiunea dintre terminale pe măsură ce se mișcă.Datorită acestui aranjament simplu de comutare, comutatoarele glisante SPDT sunt utilizate în mod obișnuit pentru selectarea de bază a semnalului sau a circuitului.

Comutator glisant SPST

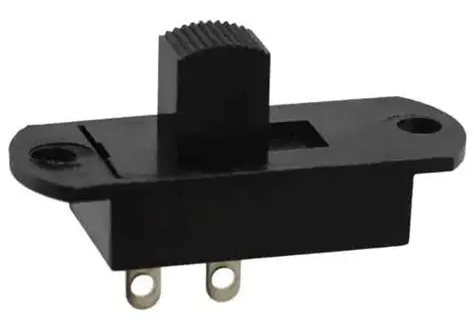

Figura 5. Comutator glisant SPST

Un comutator glisant SPST (Single Pole Single Throw) este cel mai simplu tip de comutator glisant folosit pentru a controla un singur circuit electric.Are o bornă de intrare și una de ieșire care sunt fie conectate, fie deconectate prin acțiunea de alunecare.Când glisorul este mutat în poziția ON, contactul intern leagă cele două terminale împreună.Când glisorul se deplasează în poziția OFF, contactul se separă și calea electrică este întreruptă.Acest mecanism simplu acționează ca un control de bază ON/OFF pentru curentul electric.Structura prezentată în figură demonstrează modul în care glisorul se deplasează între două poziții pentru a controla conexiunea.Datorită simplității sale, comutatorul glisant SPST este utilizat pe scară largă pentru funcții simple de comutare a puterii.

Comutator glisant DPST

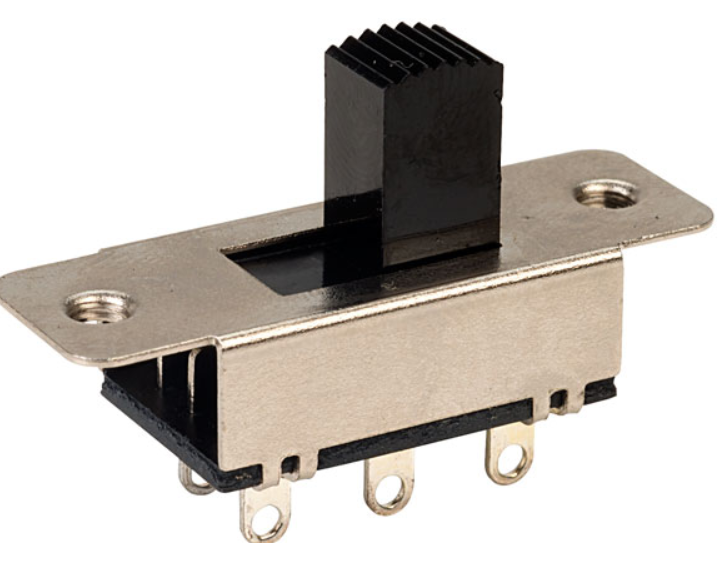

Figura 6. Comutator glisant DPST

Un comutator glisant DPST (Double Pole Single Throw) este proiectat pentru a controla două circuite independente în același timp, folosind o singură acțiune de glisare.Conține două căi de comutare interne separate care se mișcă împreună atunci când glisorul este acționat.Când glisorul este împins în poziția ON, ambele circuite devin conectate simultan.Când este mutat în poziția OFF, ambele conexiuni sunt deschise în același timp.Acest design permite comutarea a două linii electrice împreună cu un singur control manual.Configurația prezentată în figură reflectă modul în care o mișcare de alunecare afectează două căi de comutare interne.Comutatoarele glisante DPST sunt utilizate în mod obișnuit atunci când două circuite trebuie controlate împreună într-o manieră sincronizată.

Comutator glisant DPDT

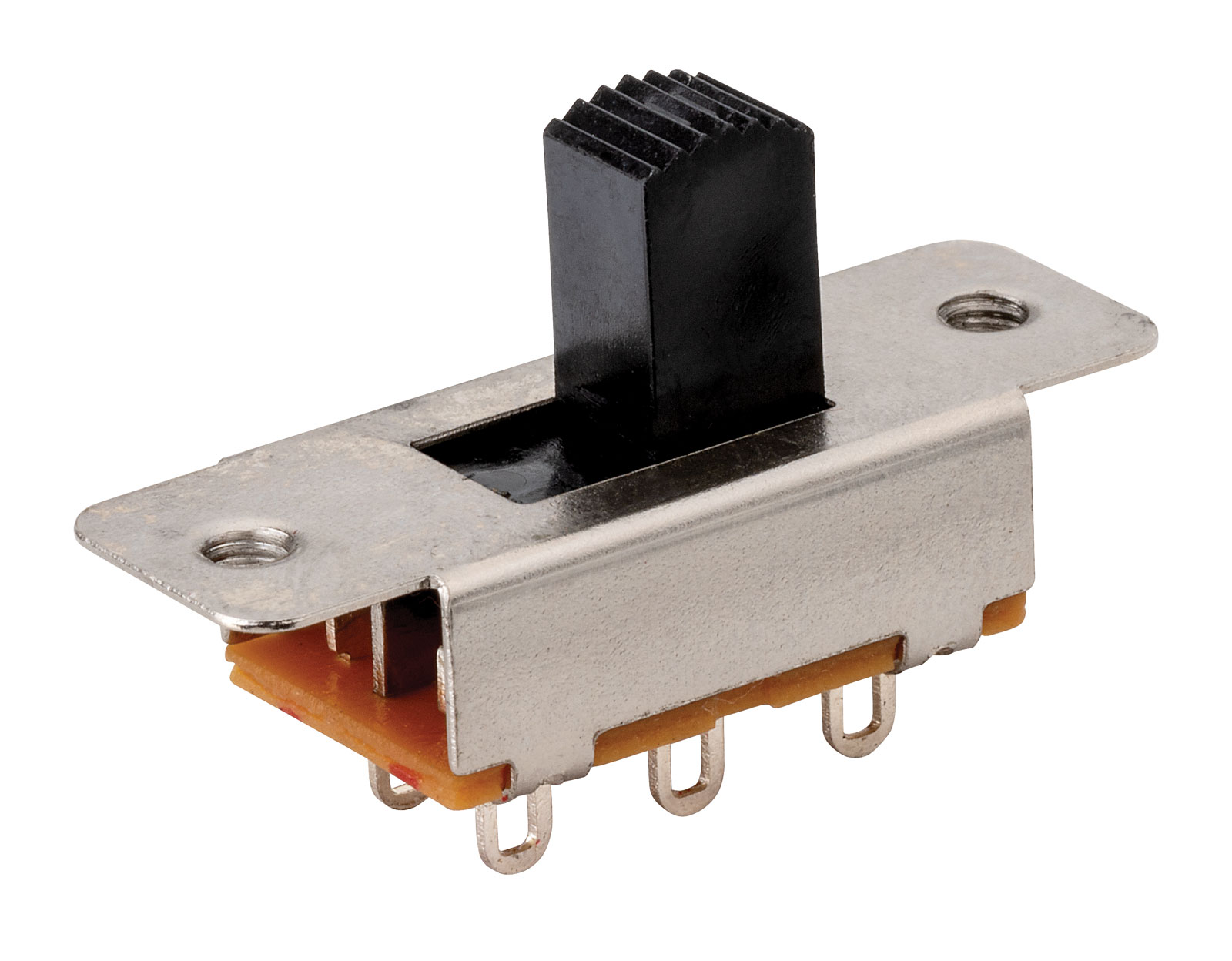

Figura 7. Comutator glisant DPDT

Un comutator glisant DPDT (Double Pole Double Throw) este un dispozitiv de comutare care poate controla două circuite separate și poate comuta fiecare între două căi de ieșire diferite.Contine doi poli, fiecare cu doua puncte de conectare posibile.Când glisorul se mișcă, ambele circuite își schimbă pozițiile de conectare în același timp.Acest lucru permite fiecărui circuit să alterne între două căi terminale diferite, în funcție de poziția glisorului.Structura de comutare ilustrată în figură arată modul în care mai multe terminale sunt aranjate pentru a sprijini această funcție de comutare dublă.Datorită acestei capacități, un comutator glisant DPDT oferă un control flexibil al comutării pentru circuitele care necesită două schimbări simultane de conexiune.

Specificațiile electrice ale comutatoarelor glisante

Parametru	Caietul de sarcini
Tensiune nominală	12 V – 50 V CC nominală tipică pentru comutatoarele glisante PCB mici
Evaluare curentă	0,3 A – 3 A în funcție de dimensiunea comutatorului și de designul contactului
Rezistența de contact	≤ 20 mΩ tipic când contactele sunt închise
Rezistenta de izolare	≥ 100 MΩ la 500 V DC
Rezistenta dielectrica	500 V – 1000 V AC timp de 1 minut între borne
Interval de temperatură de funcționare	-20°C până la +85°C interval de funcționare tipic
Viața mecanică	10.000 – 50.000 de cicluri de comutare
Viața electrică	5.000 – 10.000 de cicluri de comutare sub sarcină nominală
Tip terminal	Pini cu orificii traversați pentru PCB sau terminale cu urechi de lipit
Material de contact	Contacte din aliaj de cupru sau alamă placate cu argint
Evaluarea contactului	0,3 A la 50 V DC sau 3 A la 12 V DC (valori nominale comune)
Forța de comutare	100 gf – 300 gf forță de acționare a glisorului
Distanța de călătorie	2 mm – 4 mm mișcare cursor între poziții
Material de izolare	Termoplastic de înaltă temperatură (evaluat UL94 V-0)
Spațierea terminalelor	Pas standard PCB de 2,54 mm – 5,08 mm

Avantajele și limitările comutatoarelor glisante

Comutatoarele glisante sunt folosite în circuitele electronice deoarece sunt simple, ieftine și ușor de utilizat, dar au și unele limitări.

Avantajele comutatoarelor glisante

• Controlul manual simplu face comutatoarele glisante ușor de utilizat în multe dispozitive electronice.

• Dimensiunea compactă le permite să se potrivească cu ușurință pe plăci de circuite mici și pe echipamente portabile.

• Costul scăzut de producție le face să fie economice pentru produsele electronice la scară largă.

• Poziția clară ON/OFF oferă starea de comutare vizibilă.

• Structura mecanică fiabilă asigură performanțe stabile de comutare în circuitele de bază.

• Instalare ușoară pe plăci de circuite imprimate folosind terminale standard de lipit.

Limitările comutatoarelor glisante

• Contactele mecanice se pot uza după mai multe cicluri de comutare.

• Viteză de comutare limitată în comparație cu comutatoarele electronice sau în stare solidă.

• Dimensiunile mici pot îngreuna operarea manuală în anumite modele.

• Nu este potrivit pentru aplicații de comutație de mare putere sau curent ridicat.

• Expunerea la praf sau umezeală poate afecta fiabilitatea comutării pe termen lung.

Aplicații ale comutatoarelor glisante

1. Electronice de larg consum

Comutatoarele glisante sunt frecvent utilizate în dispozitivele electronice de larg consum, cum ar fi radiourile, difuzoarele și gadgeturile electronice.Acestea permit controlarea manuală a puterii sau a funcțiilor de bază cu o simplă mișcare de alunecare.Dimensiunea lor compactă le face ideale pentru dispozitivele cu spațiu intern limitat.

2. Dispozitive electronice portabile

Multe dispozitive portabile folosesc comutatoare glisante pentru controlul puterii sau selectarea modului.Exemplele includ electronice portabile, module alimentate cu baterii și dispozitive de comunicare mici.Comutatorul oferă o poziție fizică clară care indică dacă dispozitivul este PORNIT sau OPRIT.

3. Jucării electronice

Comutatoarele glisante sunt utilizate pe scară largă în jucăriile alimentate cu baterii pentru a controla puterea sau pentru a activa funcțiile de sunet și iluminare.Ele oferă o soluție de comutare simplă și durabilă, potrivită pentru utilizarea manuală repetată.Dimensiunea lor mică se potrivește bine și în carcasele compacte pentru jucării.

4. Panouri de control

Panourile de control industriale sau electronice includ uneori comutatoare glisante pentru selectarea modurilor de operare sau activarea anumitor funcții.Comutatorul oferă o modalitate clară și directă de a modifica manual setările.Funcționarea sa simplă facilitează controlul echipamentului.

5. Electronice DIY și prototipare

Comutatoarele glisante sunt utilizate în mod obișnuit în proiecte electronice, plăci de prototipare și kituri de dezvoltare.Acestea permit controlarea manuală a stărilor circuitului în timpul testării și experimentării.Structura lor simplă le face ușor de integrat în design-uri electronice personalizate.

6. Circuite de selecție a bateriei

Unele sisteme electronice folosesc comutatoare glisante pentru a conecta sau deconecta sursele de baterie dintr-un circuit.Acest lucru permite gestionarea manuală a surselor de alimentare în dispozitivele electronice mici.Acțiunea de alunecare oferă o modalitate simplă de a controla conexiunea dintre liniile electrice.

Comutator cu glisare vs Comutator basculant vs Comutator cu paletă

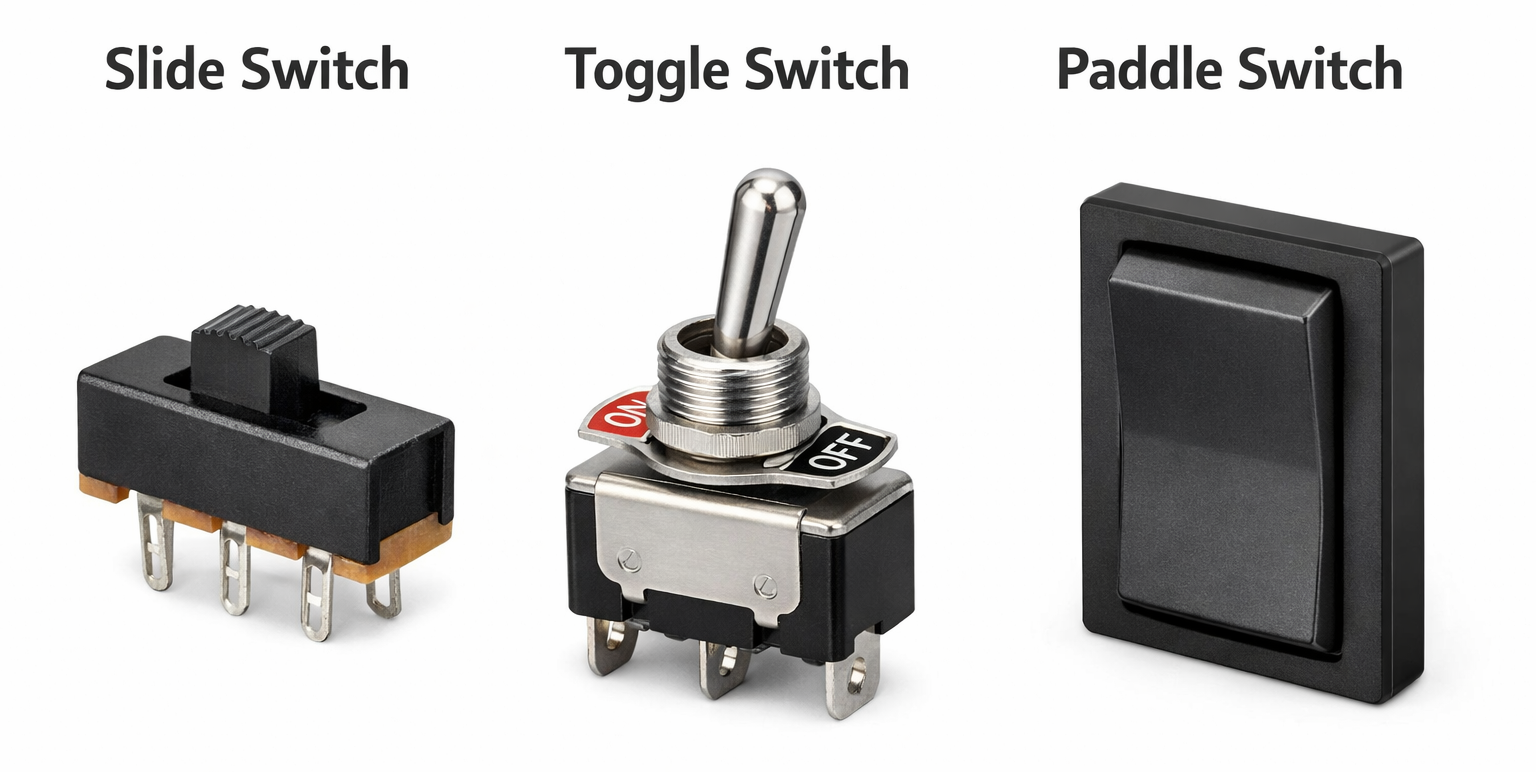

Figura 8. Comutator glisant vs Comutator basculant vs Comutator cu paletă

Caracteristică	Comutator glisant	Comutator	Comutator cu palete
Metoda de operare	Mișcare de alunecare	Mișcarea de răsturnare a pârghiei	Apăsați o suprafață plată a paletei
Interacțiunea utilizatorului	Glisați la stânga sau la dreapta	Întoarceți maneta în sus sau în jos	Împingeți paleta
Proiectare mecanică	Glisor liniar compact	Servomotor pe bază de pârghie	Servomotor plat mare
Stil de montare	Montare pe PCB sau pe panou	Montare pe panou	Montare pe perete sau pe panou
Dimensiune	Mic și compact	Dimensiune medie	Design mai mare
Indicator vizual de poziție	Ștergeți poziția glisorului	Direcția pârghiei indică starea	Poziția paletei indică starea
Control tipic	Control simplu circuit	Controlul comutării circuitelor	Controlul puterii pentru iluminat
Ușurință de operare	Mișcare simplă de alunecare	Necesită răsturnarea pârghiei	Operare ușoară prin apăsare
Instalare	Adesea lipit la PCB	Montat prin orificiul panoului	Instalat în plăci de perete
Integrarea dispozitivului	Folosit în interiorul dispozitivelor electronice	Folosit la panourile de echipamente	Folosit în sistemele de control al camerei
Precizie de control	Potrivit pentru circuite mici	Potrivit pentru diverse circuite	Proiectat pentru controlul manual al camerei
Durabilitate	Durată de viață mecanică moderată	Durată de viață mecanică în general puternică	Proiectat pentru utilizare manuală frecventă
Schimbarea stilului	Mișcare de comutare liniară	Mișcarea pârghiei de rotație	Comutare bazată pe presă
Mediul tipic	Electronice și dispozitive mici	Panouri industriale sau de echipamente	Controlul rezidențial sau al clădirilor
Design vizual	Minimal si compact	Mecanic și expus	Suprafata moderna si plana

Cum să alegi comutatorul glisant potrivit?

1. Determinați puterea electrică

Primul pas este să verificați nivelurile de tensiune și curent necesare ale circuitului în care va fi utilizat comutatorul.Comutatorul glisant selectat trebuie să aibă valori electrice care să suporte aceste valori în siguranță.Alegerea unui comutator cu o valoare nominală adecvată ajută la prevenirea supraîncălzirii și asigură funcționarea stabilă a circuitului.

2. Selectați tipul de montare adecvat

Comutatoarele glisante sunt disponibile în diferite stiluri de montare, cum ar fi montarea pe PCB sau montarea pe panou.Tipul de montare trebuie să se potrivească cu designul mecanic al dispozitivului sau al plăcii de circuite.Montarea corectă asigură că comutatorul se potrivește în siguranță și funcționează fiabil în timpul funcționării.

3. Luați în considerare dimensiunea și dimensiunile comutatorului

Dimensiunea fizică a comutatorului glisant trebuie să se potrivească cu spațiul disponibil din dispozitiv.Ar trebui să verificați dimensiunile comutatorului, distanța dintre terminale și distanța de deplasare a cursorului.Un comutator dimensionat corespunzător asigură o instalare lină și o funcționare confortabilă.

4. Verificați numărul necesar de stâlpi și aruncări

Configurațiile diferite ale comutatorului glisant oferă opțiuni diferite de conectare pentru circuitele electrice.Dispunerea necesară a stâlpilor și a aruncării trebuie să se potrivească cu funcția de control a circuitului prevăzută.Selectarea configurației corecte asigură ca comutatorul îndeplinește sarcina de comutare dorită.

5. Evaluați durabilitatea și durata de viață mecanică

Valoarea de viață mecanică indică câte cicluri de comutare poate efectua comutatorul glisant înainte de uzură.Dispozitivele care necesită comutare frecventă ar trebui să utilizeze întrerupătoare proiectate pentru o durată de viață mecanică mai lungă.Acest lucru ajută la menținerea performanței fiabile în timpul utilizării prelungite.

6. Luați în considerare condițiile de mediu

Factorii de mediu precum temperatura, umiditatea și praful pot afecta performanța comutatorului.Selectarea unui comutator proiectat pentru mediul de operare așteptat îmbunătățește fiabilitatea pe termen lung.Acest lucru este important în special pentru dispozitivele utilizate în condiții dure sau în aer liber.

Concluzie

Comutatoarele glisante sunt dispozitive simple și fiabile utilizate pentru a controla circuitele electrice cu o mișcare de alunecare.Dimensiunile lor mici, costurile reduse și operarea ușoară le fac comune în multe dispozitive electronice și plăci de circuite.Înțelegerea părților, principiului de lucru, tipurilor și specificațiilor acestora ajută la selectarea comutatorului potrivit pentru un circuit.Alegerea comutatorului cu glisare corectă în funcție de puterea electrică, dimensiunea și configurația asigură un control sigur și eficient al circuitului.
