Ghidul complet al simbolurilor schematice ale componentelor electronice

Acest ghid explică care sunt simbolurile schematice și modul în care acestea sunt folosite pentru a arăta componente electronice în diagramele de circuit.Veți afla despre diferite tipuri de simboluri pentru surse de putere, rezistențe, condensatoare, tranzistoare, motoare, vorbitori și multe altele.De asemenea, acoperă regulile standard (cum ar fi IEC, ANSI și IPC) care fac ca aceste simboluri să fie aceleași în întreaga lume.Indiferent dacă remediați, construiți sau învățați despre electronice, cunoașterea acestor simboluri vă ajută să înțelegeți mai ușor circuitele.

Catalog

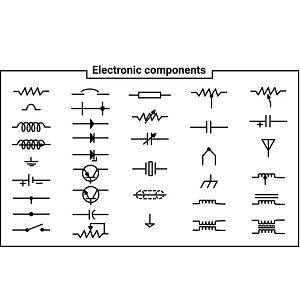

Ce este un simbol schematic al componentelor electronice?

Simbolurile schematice sunt reprezentări vizuale simplificate utilizate în diagramele circuitului electronic.În loc să arate aspectul fizic al componentelor, ele ilustrează modul în care componentele funcționează și se conectează într -un sistem.Această simplificare ajută la concentrarea asupra modului în care curge electricitatea și a modului în care interacționează componentele, mai degrabă decât pe modul în care acestea arată sau sunt construite.Scopul principal al acestor simboluri este de a transforma circuitele complexe în diagrame care sunt mai ușor de înțeles și de lucru.O schemă bine desenată poate fi interpretată de oricine, indiferent de fondul sau locația lor.Acest limbaj universal face ca colaborarea și depanarea să fie mai eficientă.

Utilizarea pictogramelor simbolice în schimb imaginile reduce dezordinea vizuală în diagrame.El evidențiază relațiile logice între părți și susține o înțelegere mai rapidă a designului circuitului.De exemplu, un singur simbol poate reprezenta un releu întreg sau un circuit integrat.Acest lucru permite să se concentreze asupra comportamentului general al sistemului, mai degrabă decât să se piardă în detaliile complexe ale componentelor individuale.Aceste abstractizări joacă, de asemenea, un rol atunci când diagnostică probleme, planifică îmbunătățiri sau explică comportamentul sistemului altora.Sunt valoroase în sisteme dense sau complexe, cum ar fi controlere încorporate sau module de frecvență radio.

Standardizarea simbolurilor schematice

IEC 60617

Dezvoltat și întreținut de Comisia Electrotehnică Internațională (IEC), IEC 60617 este unul dintre cele mai cuprinzătoare standarde internaționale pentru simbolurile grafice utilizate în diagramele electrice și electronice.Include mii de simboluri standardizate care acoperă totul, de la rezistențe și condensatoare până la componente electromecanice mai complexe.Scopul IEC 60617 este de a promova un limbaj vizual uniform care poate fi aplicat la nivel global în desenele tehnice.Este adoptat pe scară largă în domenii, de la educație și proiectare până la fabricație și întreținere.Accesul la biblioteca de simboluri complete este furnizat printr -o bază de date online.Această bază de date este actualizată în mod regulat pentru a reflecta noile tehnologii și practicile în evoluție a industriei.

IEEE/ANSI 315 (1975)

Publicat de Institutul de Ingineri Electrici și Electronici (IEEE) în colaborare cu American National Standards Institute (ANSI), IEEE/ANSI 315 a fost standardul în America de Nord de mai multe decenii.Primul lansat în 1975, a oferit un set clar, consistent de simboluri pentru diagramele electrice și electronice și a jucat un rol în modelarea educației inginerești și a documentației tehnice pe tot parcursul secolului XX.Deși a fost retrasă oficial în 2019, aceasta continuă să fie o referință pentru sistemele moștenite și documentația istorică.Mulți se bazează pe acest standard pentru a interpreta și întreține cu exactitate sisteme vintage sau de lungă durată.Influența sa este încă evidentă în multe instrumente de inginerie și manuale.

IPC-2612-1

Emis de IPC (Asociație care conectează Electronics Industries), IPC-2612-1 este un standard modern care abordează crearea și aplicarea simbolurilor grafice în mod specific în mediile de automatizare a proiectării electronice (EDA).Spre deosebire de standardele mai vechi, care au fost dezvoltate, având în vedere desenarea manuală sau 2D CAD în minte, IPC-2612-1 este adaptat pentru fluxurile de lucru digitale utilizate în platformele ECAD de astăzi (Electronic Computer Aided).Oferă îndrumări detaliate cu privire la modul în care simbolurile ar trebui să fie construite, formatate și integrate în bibliotecile componente, ceea ce este valoros pentru echipele de proiectare care construiesc piese personalizate sau standardizate pentru aspectul și simularea plăcii de circuit imprimat (PCB).Prin armonizarea reprezentării simbolurilor pe diverse platforme software, IPC-2612-1 ajută la reducerea erorilor, la îmbunătățirea colaborării în echipă și la sprijinirea proceselor de fabricație mai eficiente.

Simboluri de alimentare cu energie electrică

Aceste simboluri schematice reprezintă diferite tipuri de surse de energie care asigură energie electrică unui circuit.Înțelegerea acestor simboluri este necesară pentru interpretarea și proiectarea diagramelor de circuit.

Sursa de alimentare cu curent alternativ

Simbolul de curent alternativ apare de obicei ca un cerc cu un undă sinusoidală în interior sau pur și simplu o pereche de terminale etichetate „AC”.Aceasta reprezintă o sursă de curent alternativ, în care direcția de curgere se inversează periodic de obicei de 50 sau 60 de ori pe secundă, în funcție de regiune.Punerea AC este forma standard a energiei electrice furnizate de companiile de utilități și este utilizată în mod obișnuit în case, întreprinderi și instalații industriale.Este ideal pentru a transmite puterea pe distanțe lungi, datorită capacității sale de a fi transformat cu ușurință în diferite tensiuni folosind transformatoare.

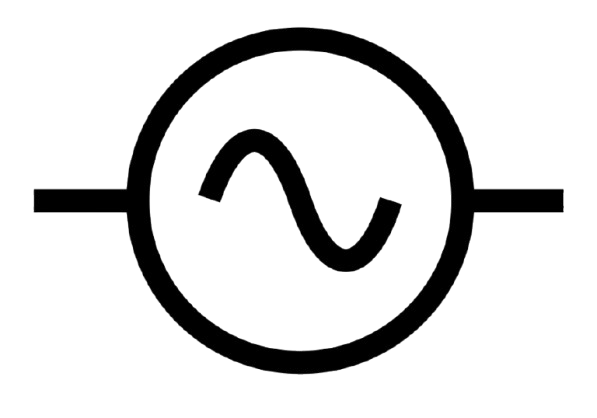

Figura 2. Simbolul alimentării cu curent alternativ

Sursa de alimentare DC

Simbolul pentru o sursă de alimentare DC prezintă de obicei două linii paralele, una mai lungă (pozitivă) și una mai scurtă (negativă).În unele variații, este inclusă o săgeată pentru a indica faptul că tensiunea este reglabilă.Acest tip de sursă oferă un flux constant și unidirecțional de încărcare electrică.Puterea DC este importantă în electronică, în special în circuitele care necesită un nivel de tensiune consistent.Este furnizat în mod obișnuit de adaptoare de energie, panouri solare și surse de alimentare reglementate utilizate în laboratoare și prototipuri.

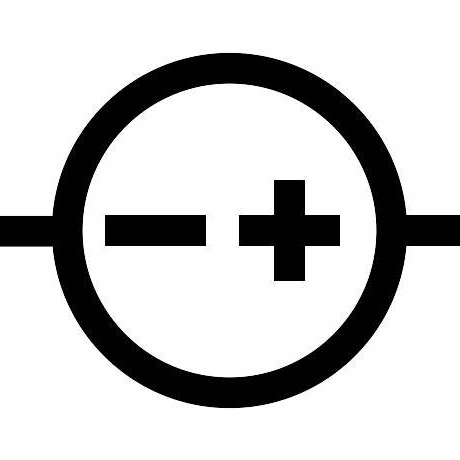

Figura 2. Simbolul sursei de alimentare DC

Baterie

Simbolul bateriei este compus din linii lungi și scurte alternative, reprezentând terminalele pozitive și negative ale uneia sau mai multor celule electrochimice.Acest simbol indică o sursă de alimentare DC de sine stătătoare care stochează energia chimic.Bateriile sunt bune pentru electronice portabile, cum ar fi smartphone -uri și laptopuri, precum și pentru puterea de rezervă în sisteme precum alarme și iluminat de urgență.Numărul de simboluri celulare utilizate corespunde adesea nivelului de tensiune al bateriei, cu mai multe celule reprezentând o ieșire de tensiune mai mare.

Figura 3. Simbolul bateriei/celulelor

Simboluri componente pasive

Componentele pasive sunt blocuri importante de construcție în circuitele electrice și electronice.Spre deosebire de componentele active (cum ar fi tranzistoarele sau diodele), componentele pasive nu generează semnale de putere sau amplificare.În schimb, ei răspund la energia electrică și influențează modul în care se comportă semnalele, adesea prin stocarea sau disiparea energiei.Iată principalele tipuri de componente pasive și simbolurile lor standard ale circuitului:

Rezistențe

Rezistențele sunt componente care limitează sau controlează debitul curentului electric într -un circuit.Cel mai frecvent tip este rezistența fixă, reprezentată de obicei de o linie în zig -zag sau dreptunghiulară, care are o valoare constantă de rezistență.Rezistențele variabile, cum ar fi potențiometre și reostate, sunt descrise cu o săgeată peste simbolul rezistenței, ceea ce indică faptul că rezistența lor poate fi ajustată manual.Există, de asemenea, rezistențe specializate, inclusiv termistoare, care sunt sensibile la temperatură și marcate cu o linie diagonală sau o săgeată prin simbol;Rezistența lor se schimbă ca răspuns la variațiile de temperatură.În mod similar, fotorezistorii cunoscuți și sub denumirea de rezistențe dependente de lumină (LDR) își modifică rezistența pe baza intensității luminii și sunt adesea simbolizate cu săgeți îndreptate spre rezistență pentru a denota lumina primită.Fiecare dintre aceste tipuri de rezistență joacă un rol unic în reglarea curentului în condiții diferite de mediu sau operaționale.

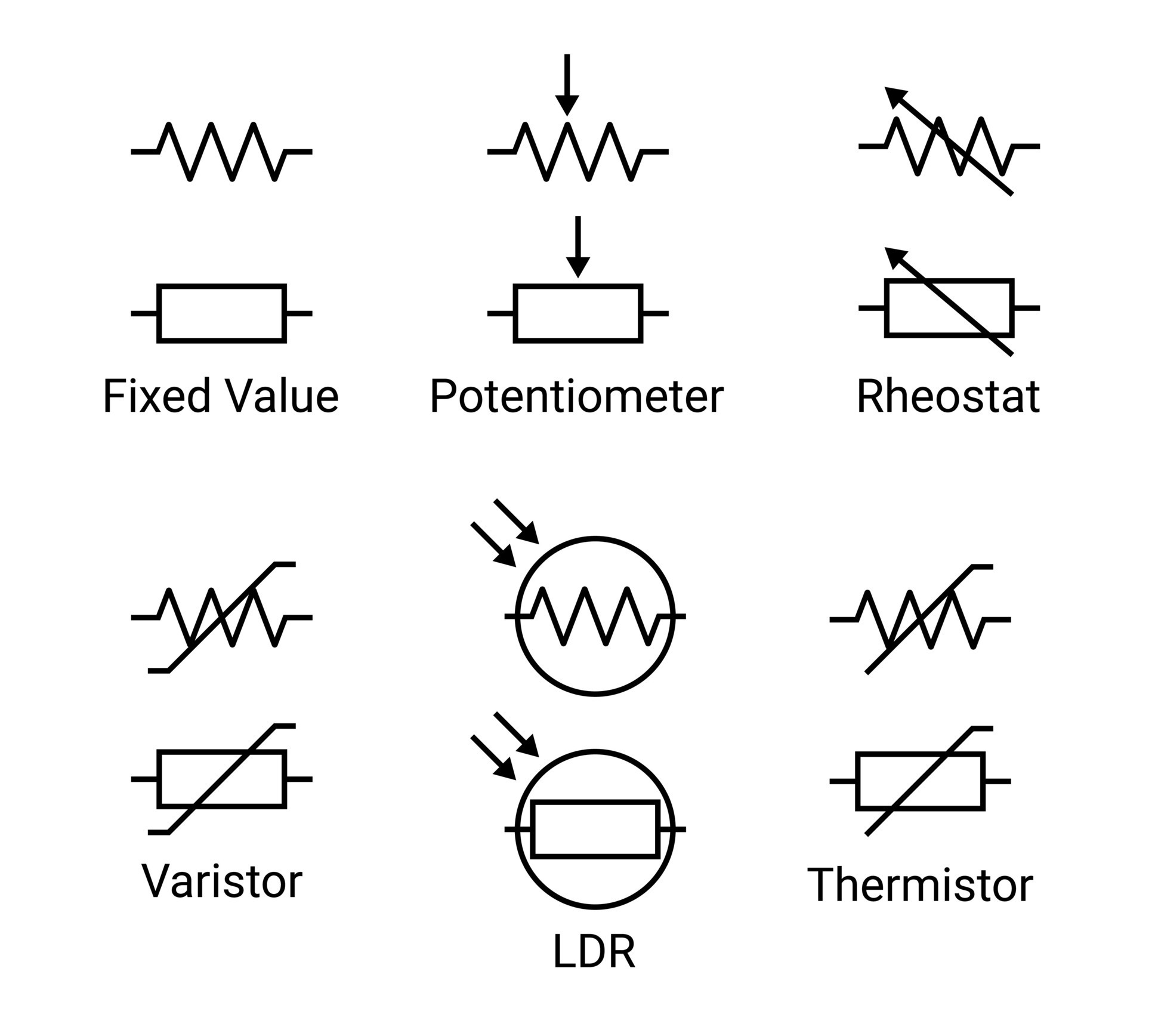

Figura 4. Simbolul rezistențelor

Condensatoare

Condensatoarele sunt componente care stochează și eliberează energie electrică sub forma unui câmp electric, jucând un rol în aplicațiile de sincronizare, filtrare și stocare de energie.Condensatoarele non-polarizate, adesea utilizate în circuitele AC sau unde polaritatea nu este o preocupare, sunt reprezentate în diagramele de circuit prin două linii paralele de lungime egală, simbolizând plăcile.În schimb, condensatoarele polarizate, cum ar fi tipurile electrolitice sau tantal, au o polaritate specifică și sunt utilizate în principal în circuitele DC;Simbolurile lor prezintă o linie dreaptă și o linie curbă sau includ un semn plus pentru a indica terminalul pozitiv.În plus, condensatoarele variabile, care permit reglarea capacității, sunt înfățișate cu o săgeată trasă de -a lungul sau prin simbolul condensatorului, reflectând natura lor reglabilă.

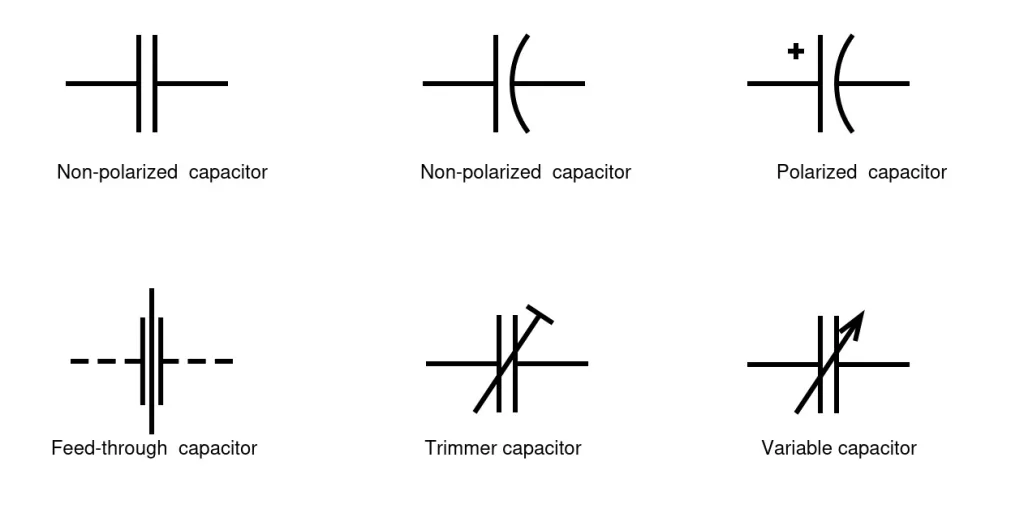

Figura 5. Simbolul condensatorului

Inductori

Inductorii sunt componente pasive care stochează energia într -un câmp magnetic atunci când curentul electric curge prin ele.Funcția lor principală este de a rezista schimbărilor în curent, ceea ce le face deosebit de utile în aplicațiile de filtrare, reglare și sincronizare.În diagramele de circuit, inductorii standard sunt reprezentate de o serie de bucle sau un simbol de sârmă înfășurat.Când inductorul conține un miez magnetic, adesea folosit pentru a crește inductanța, acesta este prezentat cu linii sau dreptunghiuri în apropierea sau în interiorul bobinei, indicând un inductor de nucleu de fier.Inductorii variabili, care permit reglarea inductanței, sunt înfățișate cu o săgeată care trece prin bobină, în urma unei convenții similare utilizate pentru alte componente reglabile, cum ar fi rezistențe și condensatoare variabile.

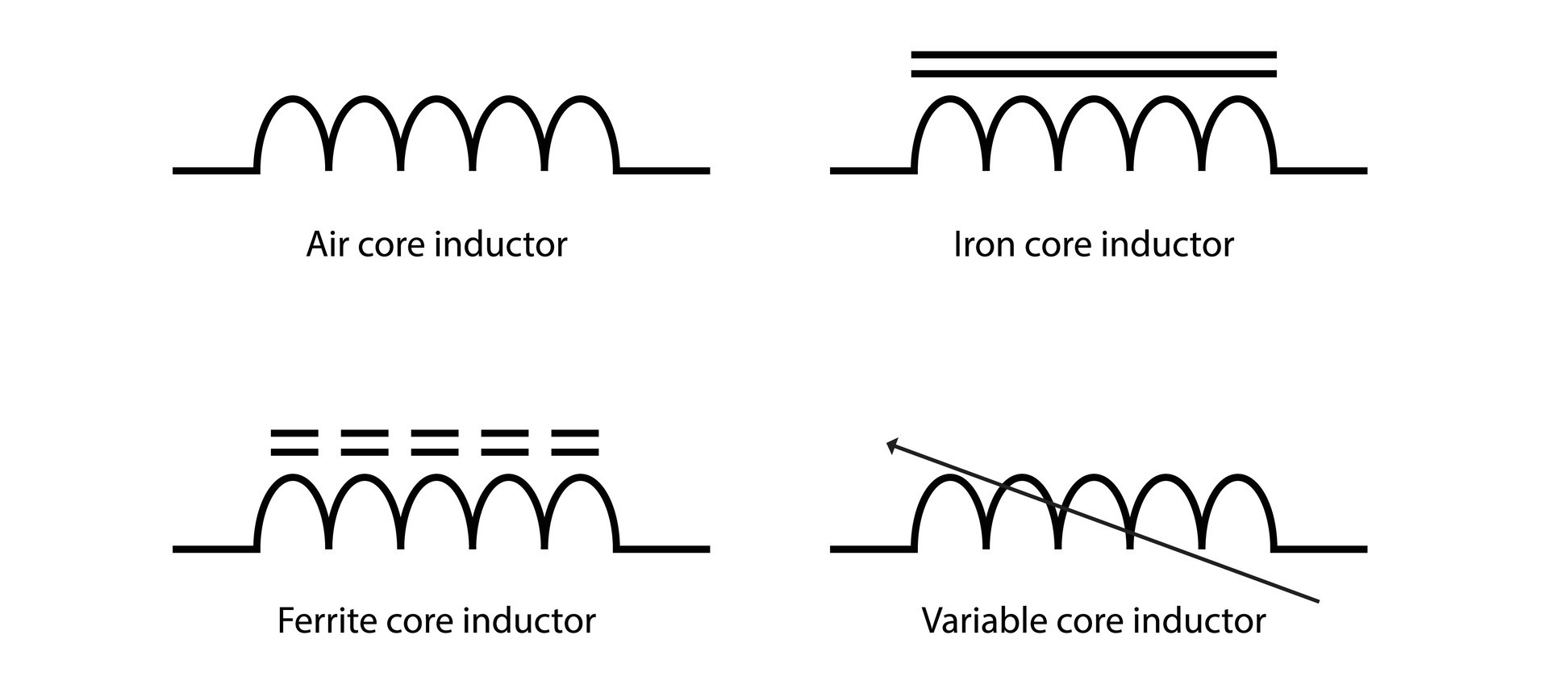

Figura 6. Simbolul inductorilor

Transformatoare

Transformatoarele sunt componente pasive care transferă energia electrică între două sau mai multe circuite prin principiul inducției electromagnetice.Acestea sunt utilizate în mod obișnuit pentru a crește nivelurile de tensiune în sus sau în jos în distribuția puterii și izolarea semnalului.În diagramele schematice, transformatoarele sunt reprezentate de obicei de două bobine inductive așezate unul lângă altul, adesea cu linii paralele între ele pentru a indica un miez magnetic.Punctele sau mărcile în apropierea bobinelor pot fi utilizate pentru a arăta polaritatea înfășurată sau relațiile de fază.Stilul și numărul de rotații de bobină sunt prezentate pot sugera dacă transformatorul este configurat pentru tensiunea de pas în sus sau în jos.Unele transformatoare prezintă, de asemenea, un robinet central, o conexiune suplimentară pe înfășurarea primară sau secundară, care este utilă în circuitele de alimentare și aplicații audio, unde sunt necesare ieșiri de tensiune dublă sau divizare de fază.

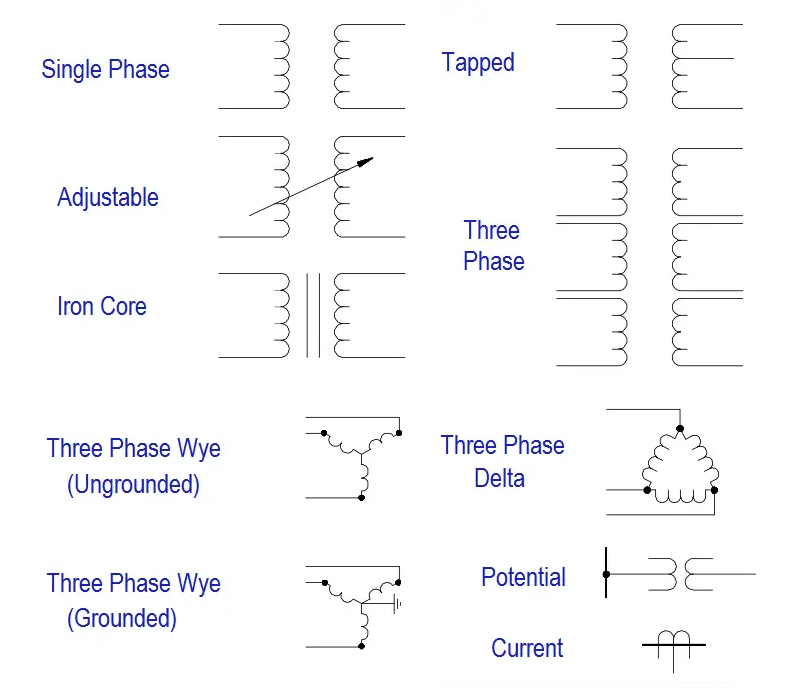

Figura 7. Simbolul transformatoarelor

Simboluri ale dispozitivului semiconductor

Figura 8. Simboluri ale dispozitivului semiconductor

Simbolurile dispozitivului semiconductor sunt utilizate în diagramele de circuit pentru a arăta piese importante care controlează energia electrică în dispozitivele electronice.Aceste părți sunt numite „componente active”, deoarece pot schimba, direcționa sau stimula semnalele electrice.Sunt utilizate în aproape tot ce este electronic, de la computere și telefoane până la lumini și boxe.Un tip comun este dioda.O diodă Permite să curgă electricitatea într-o singură direcție, un fel de stradă unidirecțională.Acest lucru este util pentru schimbarea AC (curent alternativ) în DC (curent direct), de care au nevoie multe dispozitive.Există diferite tipuri de diode.Diodele Zener pot lăsa electricitatea să curgă înapoi atunci când tensiunea este suficient de mare, ceea ce ajută la controlul tensiunii.LED-urile (diode cu emisie de lumină) se aprind atunci când electricitatea trece prin ele.Fotodiodele creează energie electrică atunci când simt lumină, ceea ce le face utile în senzori.Un redresor de pod este realizat din patru diode și este adesea utilizat în sursele de alimentare pentru a transforma AC în DC.

O altă parte cheie este tranzistorul. Tranzistoare Poate acționa ca un comutator care pornește și opri electricitatea sau pot face semnale mai puternice.Există diferite tipuri de tranzistoare, cum ar fi NPN și PNP (care sunt tipuri de tranzistoare bipolare) și JFET, care sunt controlate de tensiune.Tranzistoarele sunt utilizate în aproape fiecare dispozitiv electronic și sunt deosebit de importante în calculatoare.Circuitele integrate (ICS) sunt chipsuri mici care conțin multe piese electronice minuscule în interiorul lor.Într -o diagramă, arată ca dreptunghiuri.Aceste jetoane pot face multe locuri de muncă, în funcție de ceea ce se află în interior.Unele IC-uri sunt porți logice, care fac matematica de bază și luarea deciziilor în calculatoare.Alții, cum ar fi amplificatoarele operaționale (OP-AMPS), sunt utilizate pentru a crește rezistența semnalului sau a controla sunetul și lumina în dispozitive.

Simboluri ale dispozitivului electromecanic

Componentele electromecanice sunt dispozitive care transformă energia electrică în mișcare fizică, sunet sau alte efecte mecanice.În diagramele de circuit, aceste componente sunt reprezentate de simboluri standardizate care nu numai că prezintă tipul de dispozitiv, dar, de asemenea, indică adesea modul în care acesta este activat sau conectat într -un circuit.O releu este un comutator cu acționare electrică care folosește un electromagnet pentru a opera mecanic unul sau mai multe seturi de contacte.Când curentul curge prin bobină, acesta generează un câmp magnetic care trage întrerupătorul închis sau deschis.Simbolurile releului arată de obicei bobina și contactele comutatoare corespunzătoare, ilustrând modul în care releul funcționează în circuit.

Figura 9. Simbolul releului în circuitul electric

Motoare Transformați energia electrică în mișcare rotativă, alimentează o gamă largă de sisteme mecanice.Simbolurile circuitului pentru motoare includ adesea litera „M” și pot arăta conexiuni pentru putere și control, ceea ce indică dacă motorul este AC sau DC.Buzze Produceți semnale audibile atunci când este aplicat curentul electric.Aceste componente sunt utilizate pentru alerte, alarme sau notificări în sistemele electronice.Simbolurile lor schematice pot include linii de undă sau un difuzor stilizat, reprezentând funcția producătoare de sunet.O Fuse este un dispozitiv de siguranță care protejează circuitele electrice împotriva supracurentului prin topirea și ruperea conexiunii atunci când curentul depășește un anumit prag.Simbolurile siguranței constau de obicei dintr -un dreptunghi mic sau o linie cu o bară centrală, reprezentând elementul care poate fi rupt.Aceste simboluri nu numai că identifică dispozitivele în sine, dar oferă și indicii despre cum și când sunt activate în interiorul circuitului.De exemplu, un simbol al releului poate afișa o linie de control conectată la un comutator, în timp ce un simbol al motorului ar putea fi asociat cu un condensator sau un circuit de șofer.Înțelegerea acestor simboluri este importantă pentru interpretarea și proiectarea schemelor electronice funcționale și sigure.

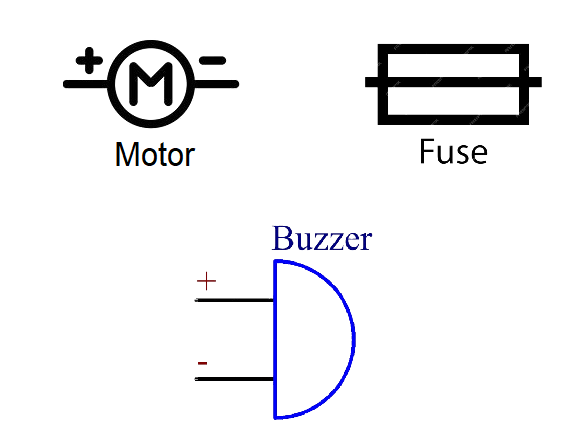

Figura 10. Simbolul motorului, siguranței și sonerului

Simboluri de măsurare și diagnosticare

Aceste simboluri reprezintă instrumente utilizate frecvent pentru observarea, măsurarea și diagnosticarea comportamentului circuitelor electrice și electronice:

Voltmetre și ammetre utilizat pentru a măsura potențialul electric (tensiune) și, respectiv, fluxul de curent.Un voltmetru este de obicei conectat în paralel pe o componentă pentru a măsura tensiunea, în timp ce un ampermetru este conectat în serie pentru a măsura curentul printr -un circuit.Aceste instrumente sunt bune pentru evaluarea performanței circuitului și pentru identificarea defecțiunilor.Galvanometre sunt instrumente sensibile concepute pentru a detecta și măsura curenți foarte mici.Adesea utilizate în sistemele analogice, galvanometrele pot indica direcția curentă și sunt componente fundamentale în afișajele contorului analogic.Osciloscopuri Permiteți vizualizarea semnalelor electrice în timp.Prin afișarea formelor de undă de tensiune pe un ecran, osciloscoapele ajută la analiza comportamentului semnalului, a frecvenței, a amplitudinii și a calendarului.Sunt excelente în depanarea, analiza formei de undă și testarea integrității semnalului în circuitele complexe.

Figura 11. Voltmetre și simbolul ammeterilor

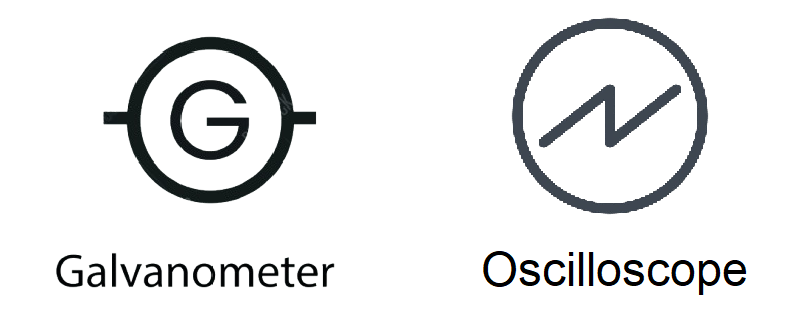

Figura 12. Simbolul galvanometrului și osciloscopului

Simboluri audio și de comunicare

Aceste simboluri se găsesc în mod obișnuit pe dispozitivele care gestionează transmisia sau recepția semnalelor audio și de comunicare.Acestea ajută la identificarea componentelor cheie implicate în procesarea sunetului și schimbul de semnaluri în diferite sisteme electronice.Microfoanele reprezintă componente care captează undele sonore și le transformă în semnale electrice.Microfoanele sunt bune în aplicații precum înregistrarea vocală, conferințe video și sisteme de sunet live.Simbolul seamănă cu un mic cilindru vertical sau cu un dispozitiv de ridicare a sunetului stilizat.Difuzoarele indică dispozitive care convertesc semnalele electrice din nou în sunet audibil.Găsite în orice, de la telefoane mobile până la sisteme PA, difuzoarele joacă un rol în furnizarea de producție audio.Simbolul lor arată adesea ca un con sau o undă sonoră stilizată care emite dintr -o cutie.Porturile Telecom și RF (frecvență radio) identifică porturile utilizate pentru conectarea dispozitivelor de comunicare, inclusiv telefoane, antene și module wireless.Ele servesc ca puncte de intrare și ieșire pentru semnale de date și audio în sisteme de comunicații cu fir și fără fir.Simbolurile pot varia, dar adesea includ forme de undă sau imagini de antenă pentru a denota fluxul de semnal.

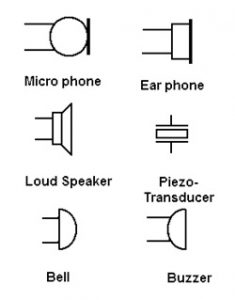

Figura 13. Simboluri audio și de comunicare

Simboluri digitale logică și interfață

Simbolurile digitale de logică și interfață sunt instrumente importante în proiectarea și interpretarea circuitelor care prelucrează datele binare.Aceste simboluri servesc ca o scurtătură vizuală pentru reprezentarea componentelor și căilor din sistemele digitale, în special în sistemele încorporate, controalele de automatizare și platformele de calcul.Porțile logice, cum ar fi și, sau, și Xor, constituie fundamentul luării deciziilor digitale prin efectuarea operațiunilor logice specifice bazate pe intrări binare.Sunt utilizate pentru a implementa logica de control, procesarea semnalului și fluxul de date în circuite.Autobuzele și cutiile de ramificare ajută la gestionarea complexității rutelor de semnal prin reprezentarea liniilor de date grupate și permițând distribuția organizată a semnalelor între diferite părți ale unui sistem.Aceste elemente sunt excelente pentru menținerea clarității în diagramele schematice și pentru a asigura o comunicare eficientă a datelor.Potențiometrele, în timp ce sunt adesea asociate cu circuite analogice, joacă, de asemenea, un rol în sistemele digitale, permițând ajustarea manuală a nivelurilor de semnal, în special în scenarii în care aportul analogic trebuie interpretat digital.Împreună, aceste simboluri nu numai că ghidează construcția și analiza circuitelor digitale, dar permit și o comunicare clară în diverse domenii ale tehnologiei.

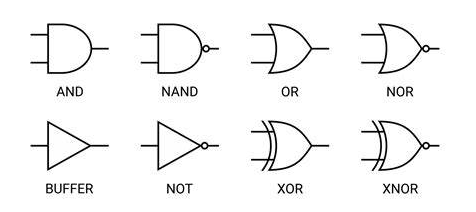

Figura 14. Simboluri ale porții logice

Concluzie

Simbolurile schematice facilitează citirea, proiectarea și remedierea circuitelor electronice.Sunt ca o limbă comună pe care oamenii de pretutindeni o pot înțelege, indiferent din ce țară provin.Acest ghid arată cum fiecare simbol reprezintă o parte dintr -un circuit și vă ajută să înțelegeți ce face acea parte.Când cunoașteți bine aceste simboluri, puteți construi circuite mai bune, rezolvați mai repede problemele și puteți lucra mai încrezător cu electronica.
