Înțelegerea caracteristicilor AD9959 pentru procesarea semnalului

AD9959 este un sintetizator digital puternic și flexibil, care oferă control asupra frecvenței, fazei și amplitudinii pe patru canale independente.Acest articol acoperă caracteristicile cheie, specificațiile tehnice și aplicațiile comune ale AD9959, ceea ce face mai ușor să înțelegeți cum acest dispozitiv poate fi utilizat în diverse setări.Indiferent dacă doriți să creați oscilatoare locale agile sau să sincronizați sisteme complexe, cum ar fi radarele cu tablouri în fază, AD9959 oferă precizia și adaptabilitatea necesară pentru o gamă largă de proiecte.Până la sfârșitul acestui ghid, veți avea o înțelegere clară a modului în care funcționează AD9959 și cum poate fi aplicat în diferite domenii.

Catalog

Prezentare generală a AD9959

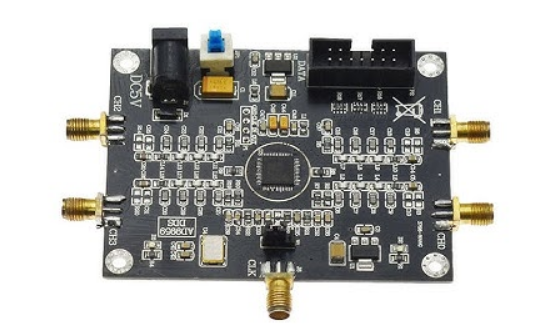

AD9959 Oferă patru nuclee de sintetizare digitală directă, permițându -vă să controlați frecvența, faza și amplitudinea independent pentru fiecare canal.Cu capacitatea de a gestiona până la 16 niveluri de modulare, indiferent dacă este frecvență, fază sau amplitudine, aduce flexibilitate proiectelor tale.Deoarece toate canalele împărtășesc același ceas de sistem, acestea rămân sincronizate, asigurând o funcționare lină pe mai multe canale.Mai mult, dacă lucrați cu mai mult de un AD9959, puteți sincroniza cu ușurință mai multe dispozitive, ceea ce îl face ideal pentru configurații complexe.

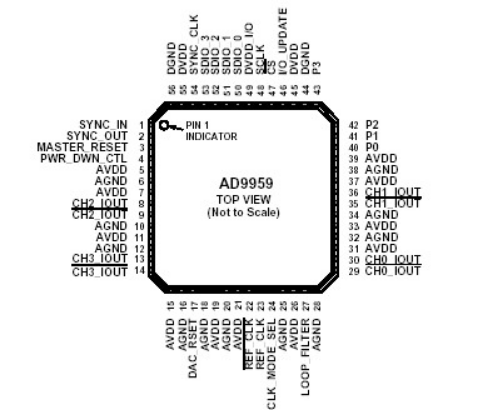

AD9959 Diagrama PINOUT

Nr. Pin	Mnemonic	I/O.	Descriere
1	Sync_in	I	Folosit pentru a sincroniza mai multe dispozitive AD9959.Se conectează la pinul Sync_out al dispozitivului Master AD9959.
2	Sync_out	O	Folosit pentru a sincroniza mai multe dispozitive AD9959.Se conectează la știftul Sync_in al dispozitivului sclav AD9959.
3	Master_reset	I	Pinul de resetare ridicat activ.Afirmarea pinului master_reset forțează registrele interne AD9959 la starea lor implicită.
4	PWR_DWN_CTL	I	Control extern de apărare.
5, 7, 11, 15, 19, 21, 26, 31, 33, 37, 39	Avdd	I	Pinii de alimentare analogici (1,8V).
6, 10, 12, 16, 18, 20, 25, 28, 32, 34, 38	Agnd	I	Pinii de sol analog.
44, 56	DVDD	I	Pinii de alimentare digitală (1,8V).
45, 55	Dgnd	I	Pinii de sol digital de putere.
8	Ch2_iout	O	Adevărat DAC.Se termină în AVDD.
9	Ch2_iout	O	Ieșire complementară DAC.Se termină în AVDD.
13	CH3_IOUT	O	Adevărat DAC.Se termină în AVDD.
14	CH3_IOUT	O	Ieșire complementară DAC.Se termină în AVDD.
17	DAC_RSET	I	Stabilește curentul de referință pentru toate DAC -urile.O rezistență de 1,91 kΩ (nominală) este conectată de la pinul 17 la Agnd.
22	Ref_clk	I	Intrare complementară de referință/oscilator de referință.Când ref_clk este operat într-un mod unic, acest pin ar trebui decuplat la AVDD sau AGND cu un condensator de 0,1 µf.
23	Ref_clk	I	COMPLETĂ REFERINȚĂ/OSCILLATOR.Când ref_clk este operat într-un mod unic, aceasta este intrarea.Consultați secțiunea Moduri de funcționare pentru configurația ceasului de referință.

Nr. Pin	Mnemonic	I/O.	Descriere
24	CLK_MODE_SEL	I	Pin de control pentru secțiunea Oscilator.ATENȚIE: Nu conduceți acest pin dincolo de 1.8V.Când este ridicat (1,8V), secțiunea Oscilator este permisă să accepte un cristal ca sursă ref_clk.Când este scăzut, secțiunea oscilatorului este ocolită.
27	Loop_filter	I	Se conectează la rețeaua de compensare zero externă a filtrului bucle PLL.De obicei, rețeaua este formată dintr -o rezistență de 0Ω în serie cu un condensator de 680pf legat de AVDD.
29	Ch0_iout	O	Ieșire complementară DAC.Se termină în AVDD.
30	Ch0_iout	O	Adevărat DAC.Se termină în AVDD.
35	Ch1_iout	O	Ieșire complementară DAC.Se termină în AVDD.
36	Ch1_iout	O	Adevărat DAC.Se termină în AVDD.
40 până la 43	P0 până la P3	I	PIN -uri de date utilizate pentru modulare (FSK, PSK, Ask), pentru a porni/opri acumulatorii de măturare sau utilizate pentru a se ridica/rampa în jos pe amplitudinea de ieșire.Datele sunt sincrone cu Sync_Clk (pinul 54).Intrările de date trebuie să îndeplinească cerințele de timp de configurare și de a menține Sync_Clk.Funcționalitatea acestor pini este controlată de biți de configurare a PIN -ului (PPC) (FR1 [14:12]).
46	I/o_update	I	O margine în creștere transferă date de la bufferul portului I/O în serie în registre active.I/O_Update este sincron cu sincronizare_clk (pin 54).I/O_Update trebuie să îndeplinească cerințele de timp de configurare și de menținere a Sync_Clk pentru a garanta o întârziere a conductelor fixe a datelor la ieșirea DAC;În caz contrar, ± 1 Sync_Clk Perioada de incertitudine a conductei există.Lățimea minimă a pulsului este o perioadă Sync_Clk.
47	CS \	I	Selectare cipuri mici active.Permite mai multor dispozitive să partajeze un autobuz I/O comun (SPI).
48	SCLK	I	Ceas de date în serie pentru operațiuni I/O.Biții de date sunt scrise pe marginea în creștere a SCLK și sunt citite pe marginea căderii SCLK.
49	Dvdd_i/o	I	Sursă de alimentare digitală 3.3V pentru portul SPI și I/O digital.
50	SDIO_0	I/O.	Pinul de date SDIO_0 este dedicat numai portului serial I/O.
51, 52	SDIO_1, SDIO_2	I/O.	Pinul de date SDIO_1 și datele de date SDIO_2 pot fi utilizate pentru portul I/O în serie sau utilizate pentru a iniția o ramp-up/ramp-down (RU/RD) a amplitudinii de ieșire DAC.
53	Sdio_3	I/O.	Pinul de date SDIO_3 poate fi utilizat pentru portul I/O în serie sau pentru a iniția o ramp-up/ramp-down (RU/RD) a amplitudinii de ieșire DAC.În moduri cu un singur biți sau pe 2 biți, SDIO_3 este utilizat pentru Sync_i/O.Dacă funcția Sync_i/O nu este utilizată, legați-o la sol sau logică 0. Nu lăsați SDIO_3 să plutească în moduri cu un singur bit sau pe 2 biți.
54	Sync_clk	O	Sync_clk rulează la o pătrime din rata de ceas a sistemului;poate fi dezactivat.I/o_update sau date (pin 40 la pinul 43) este sincron cu sincronizare_clk.Pentru a garanta o întârziere a conductelor fixe a datelor la ieșirea DAC, I/O_Update sau date (PIN 40 până la pinul 43) trebuie să îndeplinească cerințele de configurare și să mențină cerințele de timp în creștere a Sync_Clk;În caz contrar, se produce perioada de incertitudine ± 1 Sync_Clk.

AD9959 Prezentare generală a modelului CAD

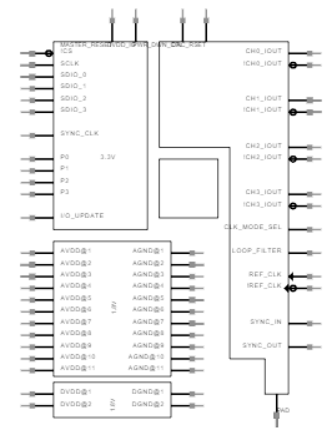

Simbol AD9959

AD9959 Amprentă

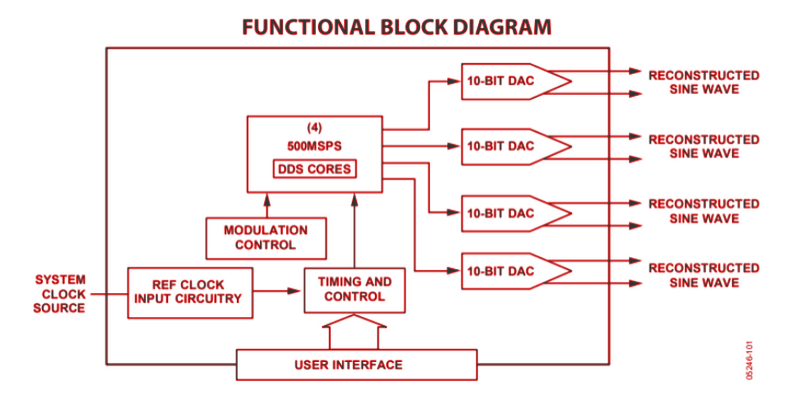

Diagrama bloc AD9959 detaliată

AD9959 Specificații tehnice

Specificații tehnice, atribute, parametri și părți comparabile pentru Analog Devices Inc. AD9959BCPZ.

Tip	Parametru
Starea ciclului de viață	Producție (ultima actualizare: acum 1 lună)
Timp de conducere din fabrică	8 săptămâni
Placare de contact	Staniu
Munte	Montare la suprafață
Tip de montare	Montare la suprafață
Pachet / carcasă	56-VFQFN PAD expus, CSP
Numărul de pini	56
Temperatura de funcționare	-40 ° C până la 85 ° C.
Ambalaj	Tavă
Cod JESD-609	E3
Cod PBFree	Nu
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	3 (168 ore)
Numărul de terminații	56
Încetarea	SMD/SMT
Cod ECCN	Ureche99
Caracteristică suplimentară	De asemenea, necesită furnizare de 3.3V
Disiparea maximă a puterii	680MW
Tensiune - alimentare	1.71V la 1.96V
Poziția terminală	Quad
Forma terminală	Fără plumb
Temperatura maximă de reflow (° C)	260
Tensiune de alimentare	1.8V
Terminal	0,5mm
Frecvenţă	500MHz
Time @ Peak Reflow Temp (S)	30
Numărul piesei de bază	AD9959
Număr de pini	56
Starea calificării	Nu este calificat
Tensiunea de alimentare de funcționare	1.8V
Interfață	Serial
Curent de furnizare de funcționare	180mA
Curent de aprovizionare nominală	160mA
Curent maxim de furnizare	185mA
UPS/UCS/Tip ICS periferic	DSP periferic, oscilator controlat numeric
Numărul de biți	10
Rata de eșantionare	500 MSPS
Scanare de graniță	Nu
Mod de putere scăzută	Da
Rata de conversie	500 MSPS
Numărul de convertoare D/A	4
Rezoluție (biți)	10 b
Reglarea lățimii cuvântului (biți)	32 b
Înălţime	830 μm
Lungime	8mm
Lăţime	8mm
Ajunge la SVHC	Fără SVHC
Starea ROHS	ROHS3 Conform
Plumb liber	Conține plumb

AD9959 Caracteristici cheie

4 canale DDS sincronizate la 500 msps

AD9959 oferă patru canale sincronizate de sintetizare digitală directă (DDS) sincronizate, toate funcționând până la 500 MSPS.Acest lucru vă permite să generați semnale precise pe mai multe canale, menținând în același timp sincronizarea, ceea ce este util în special atunci când lucrați la proiecte care necesită mai multe rezultate care lucrează fără probleme.

Frecvență independentă, fază și control de amplitudine

Fiecare dintre cele patru canale DDS oferă un control independent asupra frecvenței, fazei și amplitudinii.Acest lucru vă permite să reglați fiecare canal pentru a se potrivi cu nevoi diferite, oferindu-vă flexibilitate în gestionarea diverșilor parametri de semnal.

Latențe potrivite pentru modificări de frecvență, fază și amplitudine

AD9959 asigură că modificările frecvenței, fazei și amplitudinii sunt sincronizate pe canale.Acest lucru înseamnă că atunci când ajustați un parametru, modificarea se întâmplă simultan pe toate canalele, ajutându -vă să mențineți ieșiri consistente fără întârziere.

Izolare excelentă de canal la canal

Cu peste 65 dB de izolare de la canal la canal, AD9959 minimizează interferența dintre canale.Acest lucru asigură că semnalele generate pe fiecare canal sunt curate și distincte, oferind o performanță de calitate superioară în proiectele dvs.

Capacitate liniară de măturare

AD9959 acceptă frecvența liniară, faza și amplitudinea.Această caracteristică vă permite să treceți fără probleme între valori, ceea ce face mai ușor generarea de semnale care se schimbă treptat în timp, ceea ce poate fi util în scopuri de testare și calibrare.

Până la 16 niveluri de frecvență, fază și modulare a amplitudinii

Dispozitivul poate gestiona până la 16 niveluri de modulare pentru frecvență, fază sau amplitudine.Acest nivel de flexibilitate vă permite să implementați o varietate de scheme de modulare, de la simplu la complex, în funcție de nevoile proiectului dvs.

Convertoare integrate pe 10 biți digital-analog (DAC)

Fiecare canal vine cu propriul său DAC integrat pe 10 biți, permițându-vă să convertiți semnale digitale în ieșiri analogice cu precizie.Acest lucru face ca AD9959 să fie o alegere excelentă atunci când aveți nevoie de o generare de semnal analogică precisă într -o formă compactă.

Curenți pe scară completă DAC programabilă individual

Puteți programa individual curentul la scară completă pentru fiecare DAC, ceea ce vă oferă control asupra puterii de ieșire a fiecărui canal.Acest nivel de personalizare vă permite să optimizați nivelul de putere pentru diferite canale în funcție de cerințele dvs. specifice.

Rezoluție de reglare a frecvenței fine

AD9959 oferă o rezoluție de reglare de 0,12 Hz sau mai bine, oferind un control precis asupra frecvenței semnalelor pe care le generați.Acest nivel de precizie este benefic atunci când lucrați la aplicații în care ajustările frecvenței mici fac o mare diferență.

Offset de fază de înaltă rezoluție

Cu rezoluția de compensare a fazei pe 14 biți, AD9959 vă permite să reglați faza fiecărui canal.Această caracteristică este utilă atunci când aveți nevoie de ajustări exacte de fază între semnale, cum ar fi atunci când aliniați mai multe semnale în sisteme cu ședință fază.

Scalarea amplitudinii de ieșire

AD9959 oferă o rezoluție de scalare a amplitudinii de ieșire pe 10 biți.Acest lucru vă permite să ajustați amplitudinea de ieșire cu o precizie ridicată, oferindu -vă flexibilitatea de a controla mai exact rezistența semnalului.

Interfață port I/O în serie îmbunătățită

Interfața de port I/O în serie (SPI) oferă un randament îmbunătățit de date, permițându -vă să transferați datele rapid și eficient între dispozitiv și sistemul dvs.Acest lucru accelerează comunicarea, care poate fi utilă în aplicații cu ritm rapid.

Control de putere

AD9959 include atât opțiuni de software, cât și hardware pentru alimentat, oferindu -vă controlul asupra modului în care și când să economisiți puterea.Această caracteristică este deosebit de utilă în proiectele conștiente de energie, unde eficiența energiei electrice este o prioritate.

Funcționare dublă de aprovizionare

Dispozitivul funcționează cu un sistem dual de alimentare: 1,8 V pentru miezul DDS și 3,3 V pentru I/O în serie.Această configurație ajută la echilibrarea performanței cu nevoile de putere, ceea ce o face adaptabilă la diverse medii de proiectare.

Sincronizarea mai multor dispozitiv

AD9959 acceptă sincronizarea pe mai multe dispozitive, permițându -vă să vă extindeți designul cu unități suplimentare, menținând în același timp o sincronizare precisă între ele.Acest lucru face mai ușor să vă extindeți proiectele fără a pierde sincronizarea.

Multiplicator RefClk selectat

Cu un multiplicator RefCLK selectabil de la 4 × 20 ×, AD9959 oferă flexibilitate în opțiunile de ceasuri, permițându -vă să alegeți cea mai bună setare pentru designul dvs.

Încorporat oscilator de cristal Refclk

Dispozitivul include un oscilator de cristal RefClk încorporat, care simplifică procesul dvs. de proiectare prin reducerea nevoii de componente externe, ceea ce face mai ușor gestionarea calendarului în sistem.

Pachet LFCSP compact 56-plumb

AD9959 vine într-un pachet LFCSP cu 56 de plumb, oferind o opțiune compactă și de economisire a spațiului pentru integrarea mai multor canale DDS în designul dvs.Acest factor de formă mic este ideal atunci când aveți nevoie de funcționalitate ridicată, fără a ocupa prea mult spațiu de bord.

Aplicații comune AD9959

Oscilatoare locale agile

AD9959 este potrivit pentru utilizare în oscilatoarele locale agile, oferind un control precis asupra frecvenței, fazei și amplitudinii.Acest lucru îl face o opțiune excelentă atunci când aveți nevoie de o generare de semnal flexibilă și reglabilă în sisteme radio sau alte echipamente de comunicații.

Radari și sonari din tabloul de etape

În sistemele de radar și sonar cu tablou de fază, sincronizarea precisă a mai multor canale de semnal este esențială.Capacitatea AD9959 de a gestiona controlul și sincronizarea independentă pe mai multe canale îl face o potrivire perfectă pentru aceste aplicații, asigurând procesarea și calendarul exact al semnalului.

Instrumentaţie

AD9959 poate fi utilizat în diferite tipuri de instrumente, în special în dispozitivele care necesită o generare și control precis de semnal.Indiferent dacă este vorba de sisteme de testare, măsurare sau calibrare, flexibilitatea dispozitivului în reglarea frecvenței, fazei și amplitudinii adaugă versatilitate la design -urile dvs.

Ceas sincronizat

Pentru proiectele care au nevoie de ceasuri sincronizate pe mai multe canale, AD9959 oferă o soluție excelentă.Caracteristicile sale de sincronizare încorporate vă permit să mențineți sincronizarea exactă între canale, ceea ce îl face ideal pentru sistemele în care precizia cronometrului este crucială.

Sursa RF pentru filtre reglabile acusto-optice (AOTF)

AD9959 poate acționa ca o sursă RF pentru filtre reglabile acusto-optice (AOTF), oferind o generare de semnal fiabilă și precisă pentru aceste sisteme optice.Flexibilitatea sa în controlul frecvenței și amplitudinii îi permite să răspundă cerințelor unor astfel de aplicații specializate.

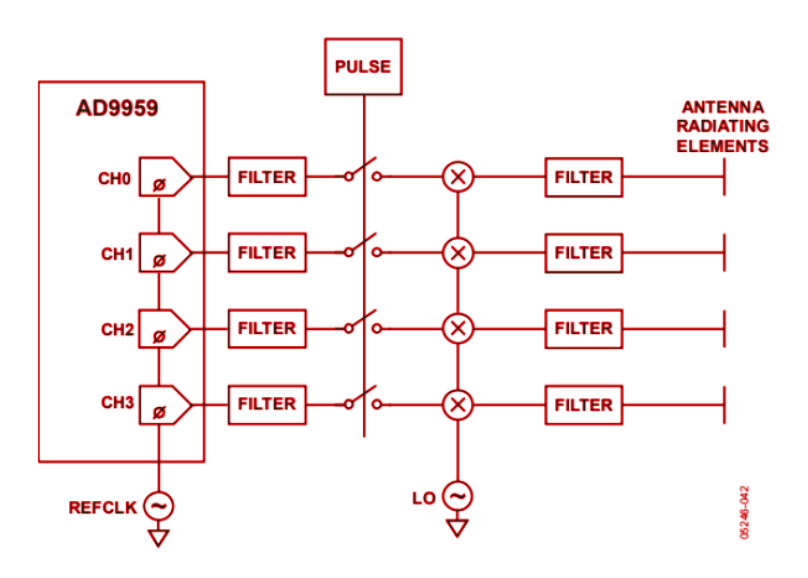

AD9959 Prezentare generală a circuitului aplicației

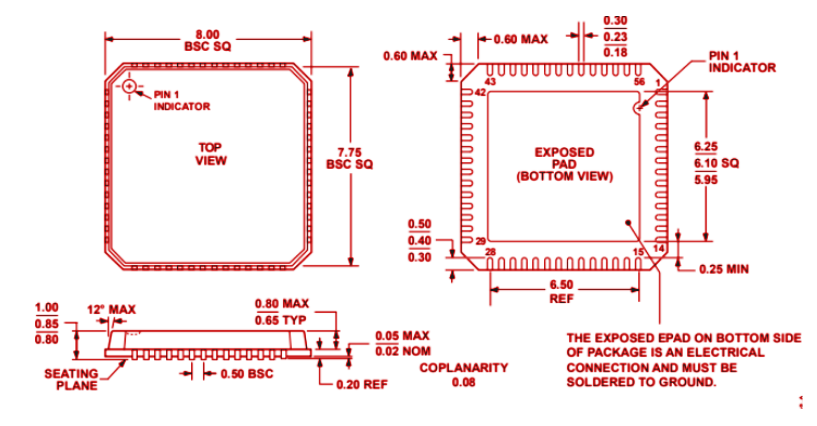

AD9959 DIZIE DIZIE DISCLAMENT

AD9959 Informații despre producător

Analog Devices a fost o companie lider în crearea circuitelor integrate din 1965. Compania este specializată în proiectarea și producerea de circuite care ajută la convertirea, condiționarea și procesarea semnalelor din lumea reală - cum ar fi temperatura, sunetul și mișcarea - semnale electrice în Iinto.Aceste circuite sunt utilizate într -o gamă largă de sisteme electronice de pe glob.

Întrebări frecvente [FAQ]

1. Pentru ce se folosește AD9959?

AD9959 conține patru nuclee de sintetizare digitală directă (DDS), fiecare permițând controlul independent al frecvenței, fazei și amplitudinii pe canalul său respectiv.Această flexibilitate vă poate ajuta să echilibrați orice neconcordanță în semnalele cauzate de procese analogice, cum ar fi diferențele de filtrare, amplificare sau aspect pe PCB.

2. Cum funcționează AD9959?

AD9959 poate modula frecvența, faza sau amplitudinea (folosind FSK, PSK sau Modulație pentru a cere) cu până la 16 niveluri distincte.Controlați această modulare aplicând semnale pe pinii de profil, ceea ce permite cipului să comute între diferite niveluri de modulare, după cum este necesar.
