Înțelegerea arhitecturii FPGA LFSC3GA25E-7F900C și a funcțiilor cheie

Explorarea modelului LFSC3GA25E-7F900C vă oferă o privire mai atentă asupra modului în care dispozitivele logice programabile acceptă sisteme digitale flexibile.Puteți folosi acest FPGA pentru a organiza căile de date, pentru a gestiona semnalele și pentru a construi funcții logice personalizate într-un singur cip.Aspectul său intern combină celule logice programabile, blocuri de memorie și bănci de intrare și ieșire, astfel încât semnalele să se deplaseze eficient prin dispozitiv.Înțelegerea modului în care aceste secțiuni funcționează împreună vă ajută să vedeți cum sunt structurate sistemele electronice complexe.De la hardware de comunicație la sisteme de control, acest FPGA oferă o modalitate practică de a crea modele digitale adaptabile.

Catalog

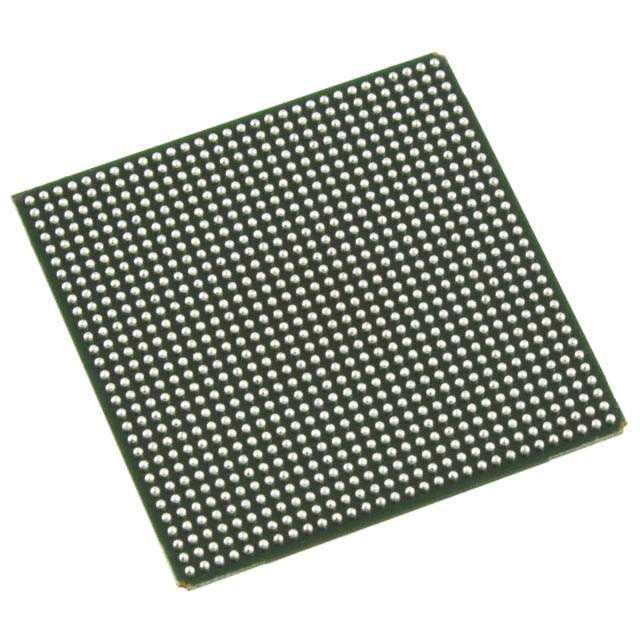

LFSC3GA25E-7F900C Prezentare generală

LFSC3GA25E-7F900C este un dispozitiv logic programabil conceput pentru a suporta funcții digitale configurabile în sistemele electronice încorporate.Dispozitivul conține o structură logică bazată pe grilă cu mii de elemente programabile, resurse de memorie internă și numeroase conexiuni de intrare și ieșire pentru comunicare externă.Arhitectura sa permite ca circuitele digitale, căile de control și sarcinile de procesare a semnalului să fie implementate într-un singur cip.Rețelele de rutare integrate conectează blocuri logice și secțiuni de memorie, astfel încât datele să poată circula prin dispozitiv într-un mod structurat.Funcționarea este susținută de o gamă redusă de alimentare cu miez și un pachet cu număr mare de pini, potrivit pentru configurații dense de placă.

Caut LFSC3GA25E-7F900C.Contactați-ne pentru a verifica stocul curent, timpul de livrare și prețul.

Băncile LFSC3GA25E-7F900C

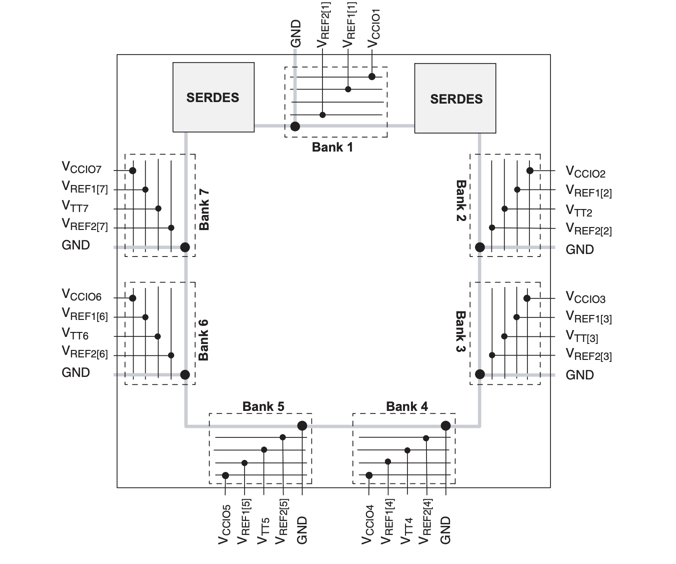

Aranjamentul băncilor de intrare și ieșire utilizat în FPGA LFSC3GA25E-7F900C care arată modul în care dispozitivul își organizează resursele I O programabile în mai multe regiuni controlate de tensiune.Opt bănci sunt distribuite în jurul perimetrului dispozitivului și fiecare bancă include conexiuni grupate pentru alimentarea VCCIO, intrări de tensiune de referință etichetate VREF, pini de tensiune de terminare etichetați VTT și masă.Această structură permite fiecărei bănci să funcționeze în condiții electrice independente, astfel încât să poată fi acceptate diferite standarde de semnal pe părți separate ale dispozitivului.Blocurile de interfață SERDES apar în apropierea băncilor superioare pentru a suporta canale de comunicații seriale de mare viteză conectate la regiunile I O din apropiere.Aspectul identifică, de asemenea, pinii de referință partajați și conexiunile de alimentare care definesc modul în care semnalele externe interacționează cu logica programabilă internă prin structura I-O bancată.

LFSC3GA25E-7F900C Model CAD

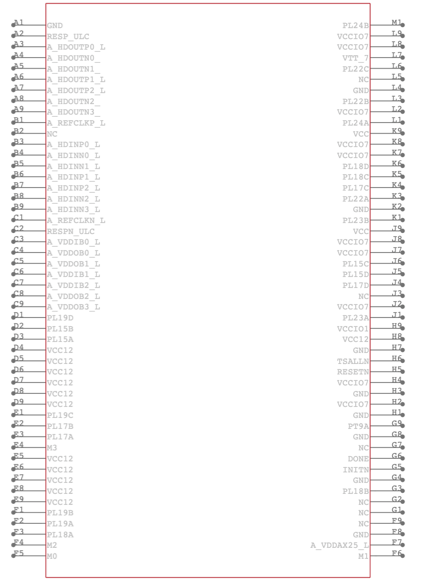

Simbol LFSC3GA25E-7F900C

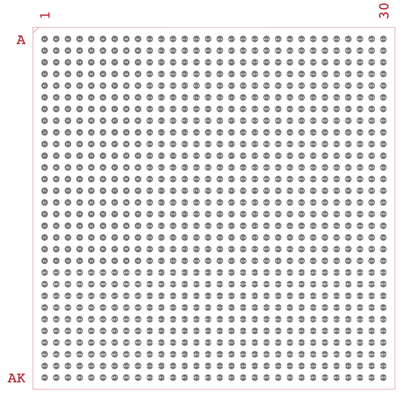

LFSC3GA25E-7F900C Amprenta la sol

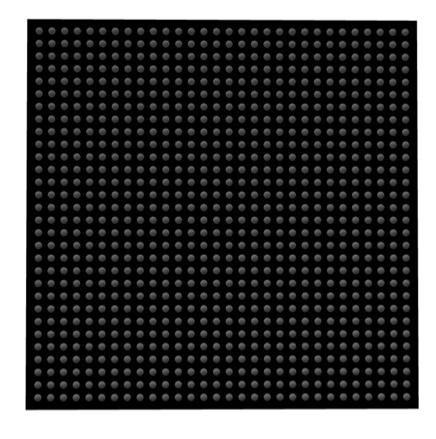

LFSC3GA25E-7F900C Model 3D

Caracteristicile lui LFSC3GA25E-7F900C

Logica programabilă de înaltă densitate

Dispozitivul integrează aproximativ douăzeci și cinci de mii de elemente logice programabile dispuse într-o grilă organizată.Aceste celule logice pot fi configurate pentru a implementa căi de control digital, logica combinațională și operații aritmetice în cadrul sistemelor încorporate.

Arhitectura memoriei încorporate

Resursele de memorie internă oferă mai mult de un megabit de capacitate de stocare pentru stocarea datelor în tampon și pentru operațiuni logice de suport.Aceste blocuri de memorie sunt distribuite în întregul dispozitiv, astfel încât circuitele logice să poată accesa datele local fără căi lungi de rutare.

Conectivitate flexibilă de intrare și ieșire

Până la trei sute șaptezeci și opt de conexiuni de intrare și ieșire permit dispozitivului să interacționeze cu senzorii, interfețele de comunicare și alte componente digitale.Structura pinului acceptă mai multe standarde electrice în băncile I O independente.

Resurse integrate de management al ceasului

Blocurile interne de gestionare a ceasului ajută la distribuirea semnalelor de temporizare în structura logică programabilă.Aceste resurse mențin sincronizarea semnalului, astfel încât operațiunile digitale au loc într-o secvență ordonată și previzibilă.

Capacitate de interfață serială de mare viteză

Blocurile dedicate de interfață serială acceptă canale de comunicație de mare viteză pentru transferul de date între modulele de sistem.Aceste blocuri se conectează la băncile de I-O din apropiere și ajută la menținerea transmisiei stabile a semnalului în proiectele cu consum intens de date.

Blocuri de procesare logică structurată

Blocurile de procesare internă specializate extind structura logică și permit designerilor să implementeze structuri digitale repetate mai eficient.Acest aranjament acceptă sarcini precum manipularea pachetelor, secvențierea controlului și operațiunile de date în paralel.

Rețea de rutare programabilă

O rețea de rutare structurată leagă celulele logice, blocurile de memorie și pinii de interfață.Semnalele pot călători prin rețea pe mai multe căi, permițând designerilor să organizeze funcțiile digitale în moduri care se potrivesc cu arhitectura sistemului.

Integrarea pachetului de montare la suprafață

Dispozitivul este găzduit într-un pachet mare cu grilă cu bile care acceptă integrarea densă a plăcii.Această structură de pachet permite ca multe conexiuni electrice să fie aranjate într-o amprentă compactă pentru ansambluri electronice avansate.

LFSC3GA25E-7F900C Specificații tehnice

Atributul produsului	Valoarea atributului
Producator	Lattice Semiconductor
Tensiune - Alimentare	0,95 V ~ 1,26 V
Total biți RAM	1966080
Pachetul dispozitivului furnizorului	900-FPBGA (31x31)
Seria	SC
Pachet / Cutie	900-BBGA
Pachet	Tava
Temperatura de operare	0°C ~ 85°C (TJ)
Numărul de elemente/celule logice	25000
Numărul de LAB/CLB	6250
Număr de I/O	378
Tip de montare	Montare la suprafață
Numărul produsului de bază	LFSC3GA25
Stare RoHS	Neconform RoHS
Nivelul de sensibilitate la umiditate (MSL)	3 (168 ore)
Stare REACH	REACH neafectat
ECCN	3A991D
HTSUS	8542.39.0001

Diagrama bloc simplificată a LFSC3GA25E-7F900C

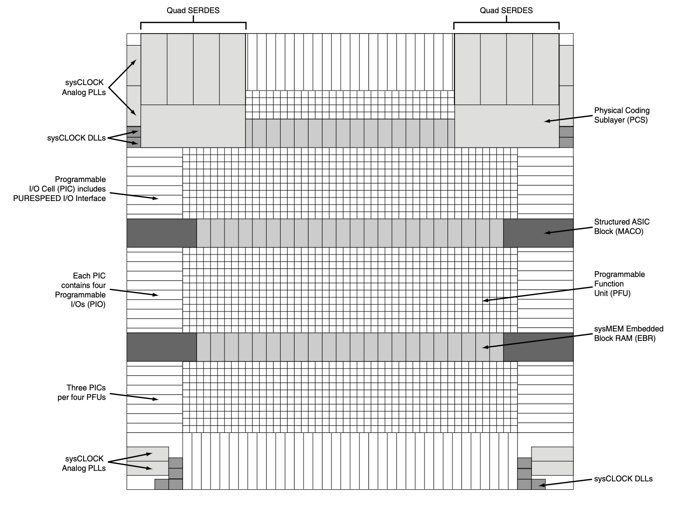

Aspectul intern bazat pe grilă a FPGA LFSC3GA25E-7F900C care arată aranjamentul logicii programabile, blocurile de memorie, resursele de ceas și structurile de interfață de mare viteză.Unitățile funcționale programabile formează structura logică centrală în care sunt implementate circuite digitale configurabile.Secțiunile RAM cu blocuri încorporate sysMEM distribuite asigură stocarea internă a datelor și stocarea tampon în cadrul matricei logice.Celulele I O programabile poziționate de-a lungul marginilor dispozitivului conectează logica internă la pinii externi, fiecare cluster I O programabil conținând mai multe conexiuni I O programabile.Blocurile Quad SERDES și interfețele substratului de codare fizică apar în apropierea regiunilor superioare pentru a sprijini comunicarea serială de mare viteză.Blocurile ASIC structurate etichetate MACO sunt integrate în structura logică pentru a susține structuri de procesare specializate.Resursele de gestionare a ceasului etichetate PLL-uri analogice sysCLOCK și DLL-uri sysCLOCK sunt plasate la marginile layout-ului pentru a genera și distribui semnale de temporizare în arhitectura programabilă.

Diagrama secțiunii a LFSC3GA25E-7F900C

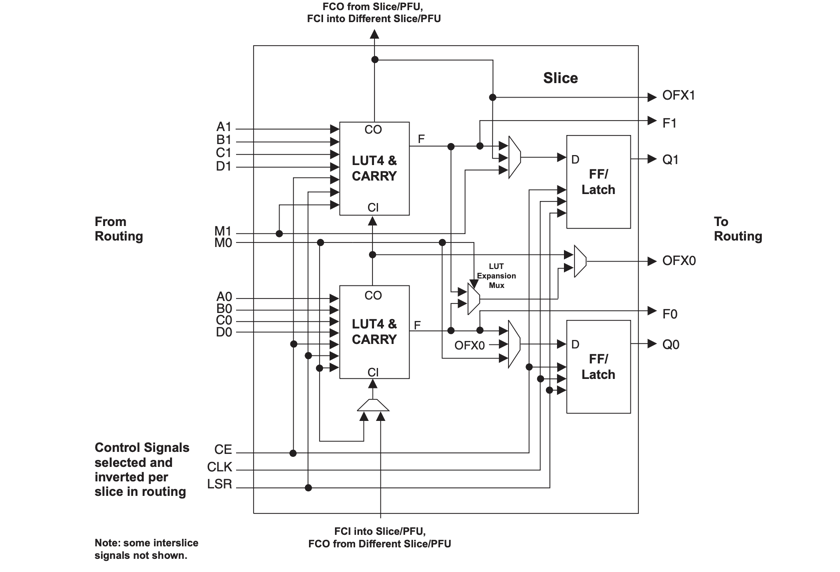

Structura internă a unei secțiuni logice utilizată în unitatea funcțională programabilă a FPGA LFSC3GA25E-7F900C.Două blocuri LUT4 efectuează operații logice combinaționale folosind patru semnale de intrare etichetate A, B, C și D. Logica de transport integrată acceptă operații aritmetice prin legarea semnalelor de intrare și de ieșire de transport între secțiunile adiacente.Elementele flip flop sau latch stochează date de ieșire din stadiul logic, producând ieșiri înregistrate etichetate Q0 și Q1.Intrările de control precum ceasul, activarea ceasului și semnalele de setare sau resetare reglează funcționarea secvențială a elementelor de stocare.Conexiunile de rutare de pe marginile din stânga și din dreapta leagă secțiunea de rețeaua de interconectare programabilă din jur, permițând semnalelor să intre de la resursele de rutare și să returneze ieșirile procesate înapoi la structura de rutare.

Aplicații ale LFSC3GA25E-7F900C

Sisteme de control industrial

Resursele logice programabile permit dispozitivului să gestioneze secvențele de sincronizare, rutarea semnalului și sarcinile de control digital în echipamente automate.Poate coordona mai mulți senzori și actuatori, menținând în același timp procesarea digitală stabilă în cadrul sistemului de control.

Infrastructura de comunicare a datelor

Echipamentele de comunicație necesită adesea procesare digitală flexibilă pentru manipularea datelor și controlul interfeței.Dispozitivul poate procesa fluxurile de date primite, poate organiza logica de rutare și poate suporta legăturile de comunicație în hardware-ul rețelei.

Platforme de calcul încorporate

Sistemele încorporate utilizează logica programabilă pentru a gestiona fluxul de date între procesoare, memorie și dispozitive de interfață.Dispozitivul poate implementa căi digitale personalizate care adaptează comportamentul sistemului la cerințele specifice ale aplicației.

Sisteme de achizitie de date de mare viteza

Sistemele de măsurare colectează frecvent semnale de la mai multe surse în același timp.Structura logică programabilă poate organiza semnalele digitale de intrare, poate alinia cronometrarea și poate pregăti datele pentru procesare sau transfer ulterioară.

Hardware de procesare a semnalului

Dispozitivul poate implementa operații aritmetice și logice configurabile care suportă funcții de procesare a semnalului.Filtrele digitale, buclele de control și sarcinile de transformare a datelor pot fi implementate direct în structura logică programabilă.

LFSC3GA25E-7F900C Avantaje și dezavantaje

Avantaje

• Capacitatea logica programabila mare suporta functii digitale complexe

• Numărul mare de conexiuni de intrare și ieșire permite integrarea flexibilă a sistemului

• Blocurile de memorie încorporate asigură stocarea internă a datelor și stocarea tampon

• Structura logică reconfigurabilă permite ca funcțiile hardware să fie actualizate prin modificări de proiectare

• Mai multe bănci I O permit standarde de semnal diferite într-un singur dispozitiv

Dezavantaje

• Procesul de proiectare necesită instrumente de dezvoltare specializate și fluxuri de lucru de configurare

• Complexitatea dispozitivului poate crește timpul de proiectare a sistemului în timpul dezvoltării

• Dimensiunea mare a pachetului necesită un aspect atent al plăcii de circuit imprimat

• Gestionarea energiei trebuie luată în considerare atunci când sunt active multe resurse logice

LFSC3GA25E-7F900C Alternative

Numărul piesei	Producator	Caracteristici cheie	Caz de utilizare/Note
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	Dispozitiv FPGA din familia SC care oferă aproximativ 25.000 de elemente logice, resurse de memorie încorporată și un număr mare de pini I/O programabili.Utilizează un pachet BGA cu pitch fin care acceptă scheme dense de circuite și designuri digitale complexe.	Folosit în sisteme de control încorporate, interfețe de comunicație și electronice industriale, unde este nevoie de hardware programabil și conectivitate I/O ridicată.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	FPGA programabil cu resurse logice similare din seria LFSC3GA25E.Oferă blocuri logice configurabile, memorie încorporată și rutare digitală flexibilă care permit proiectanților să implementeze circuite digitale personalizate.	Potrivit pentru procesarea semnalului digital, interfața de legătură și controlul hardware programabil în sistemele electronice și de comunicații încorporate.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	Dispozitiv FPGA cu aproximativ 25K elemente logice și blocuri de memorie integrate concepute pentru hardware digital programabil.Pachetul oferă multe conexiuni I/O care acceptă integrarea complexă a sistemului.	Folosit adesea în sistemele de control industrial, platformele de calcul încorporate și echipamentele de rețea care necesită o configurație hardware flexibilă.

Despre Lattice Semiconductor

Lattice Semiconductor este o companie de semiconductori fondată în 1983 și cu sediul în Hillsboro, Oregon, în Statele Unite.Compania dezvoltă dispozitive logice programabile și tehnologii aferente utilizate în calcul, comunicații, sisteme industriale și electronice de larg consum.Liniile sale de produse includ matrice de porți programabile în câmp, dispozitive logice programabile și soluții de interfață concepute pentru a sprijini proiectarea flexibilă a sistemului digital.Dispozitivele Lattice sunt utilizate pe scară largă în sistemele încorporate în care funcțiile hardware programabile ajută la gestionarea procesării datelor, a logicii de control și a direcționării semnalului în cadrul platformelor electronice compacte.

Concluzie

LFSC3GA25E-7F900C FPGA combină logica programabilă, memoria încorporată și conexiunile flexibile de intrare și ieșire într-un singur dispozitiv.Înțelegând arhitectura sa, puteți vedea cum sunt organizate funcțiile logicii digitale și cum se deplasează semnalele pe structura programabilă.Caracteristici precum elementele logice configurabile, rețelele de rutare și blocurile de gestionare a ceasului permit dispozitivului să accepte multe modele de sistem.Structura sa îl face potrivit pentru procesarea datelor, logica de control și hardware de comunicații.Când explorați diagramele și specificațiile, obțineți o imagine mai clară a modului în care hardware-ul programabil acceptă sisteme electronice adaptabile.
