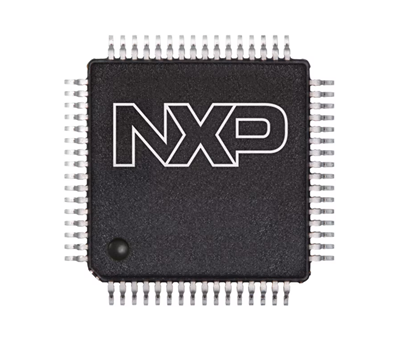

Figura 1. Microcontroler LPC84x
Microcontrolerele LPC84x sunt utilizate pe scară largă în sistemele încorporate, deoarece combină capacitatea de procesare, memoria și perifericele într-un dispozitiv compact și eficient din punct de vedere energetic.Cu toate acestea, funcționarea fiabilă depinde în mare măsură de un proces de pornire stabil și bine controlat.În timpul pornirii, probleme precum tensiunea de alimentare instabilă, rata incorectă a rampei de tensiune sau condițiile de resetare inconsecvente pot afecta modul de inițializare a microcontrolerului.Aceste condiții pot împiedica dispozitivul să ajungă la funcționarea normală sau pot întârzia pornirea sistemului.
Seria LPC84x este construită în jurul procesorului ARM Cortex-M0+, care este optimizat pentru un consum redus de energie și performanță eficientă.Acest nucleu pe 32 de biți acceptă gestionarea rapidă a întreruperilor și execuția deterministă, făcându-l potrivit pentru aplicațiile încorporate.Arhitectura sa simplă permite construirea unui firmware compact, menținând în același timp capabilități de procesare fiabile.Nucleul acceptă, de asemenea, instrumente standard de dezvoltare ARM pentru programare și depanare mai ușoare.
Aceste microcontrolere includ memorie flash pe cip utilizată pentru a stoca codul programului și firmware-ul.Blițul intern oferă de obicei spațiu suficient pentru aplicațiile încorporate fără a necesita dispozitive de memorie externe.Blițul integrat permite accesul mai rapid la instrucțiuni și îmbunătățește eficiența generală a sistemului.De asemenea, simplifică designul hardware deoarece microcontrolerul poate funcționa independent după programare.
Familia LPC84x integrează SRAM intern pentru stocarea datelor în timpul rulării și operațiunile de stivă.Această memorie permite accesul rapid pentru variabile, buffere și date de procesare temporară.SRAM rapid îmbunătățește viteza de execuție deoarece procesorul poate accesa date fără a aștepta memoria externă.De asemenea, acceptă operațiuni multitasking în cadrul aplicațiilor încorporate.
Sunt disponibile mai multe periferice de comunicare pentru conectarea dispozitivelor și modulelor externe.Acestea includ interfețe UART pentru comunicații seriale, interfețe SPI pentru comunicații periferice de mare viteză și interfețe I²C pentru rețele de senzori și control.Aceste blocuri de comunicații încorporate simplifică integrarea hardware în design-urile încorporate.Poate fi folosit pentru a conecta afișaje, senzori, dispozitive de memorie și alte componente digitale.
Microcontrolerele LPC84x includ caracteristici analogice integrate, cum ar fi un convertor analog-digital (ADC) pe 12 biți.Acest lucru permite dispozitivului să măsoare semnale analogice de la senzori sau circuite externe.Unele variante includ, de asemenea, funcționalitatea Digital-to-Analog Converter (DAC) pentru generarea de ieșiri analogice.Aceste capabilități permit microcontrolerului să interfațeze direct cu semnalele.
Pinii de intrare/ieșire de uz general (GPIO) permit microcontrolerului să interacționeze cu componentele hardware externe.LPC84x include caracteristici flexibile de configurare a pinului care permit alocarea mai multor funcții unui singur pin.Această flexibilitate ajută la optimizarea configurațiilor PCB și la maximizarea perifericelor disponibile.Pinii GPIO pot fi configurați pentru intrare digitală, ieșire sau funcții periferice alternative.
Modurile de consum redus sunt incluse pentru a reduce consumul de energie în aplicațiile alimentate cu baterie.Aceste moduri permit microcontrolerului să dezactiveze perifericele neutilizate sau să reducă frecvența ceasului sistemului în perioadele de inactivitate.Funcțiile de gestionare a energiei ajută la extinderea duratei de viață a bateriei în dispozitivele portabile.Sistemul poate reveni rapid la funcționarea activă atunci când este necesar.
Sunt integrate diverse module de cronometru pentru a sprijini măsurarea timpului, generarea semnalului și controlul evenimentelor.Acestea includ temporizatoare cu mai multe rate, temporizatoare configurabile în stare și temporizatoare de supraveghere.Temporizatoarele permit controlul precis al temporizării în sistemele încorporate, cum ar fi controlul motorului, sincronizarea comunicațiilor sau programarea periodică a sarcinilor.Aceste module îmbunătățesc fiabilitatea și performanța sistemului.

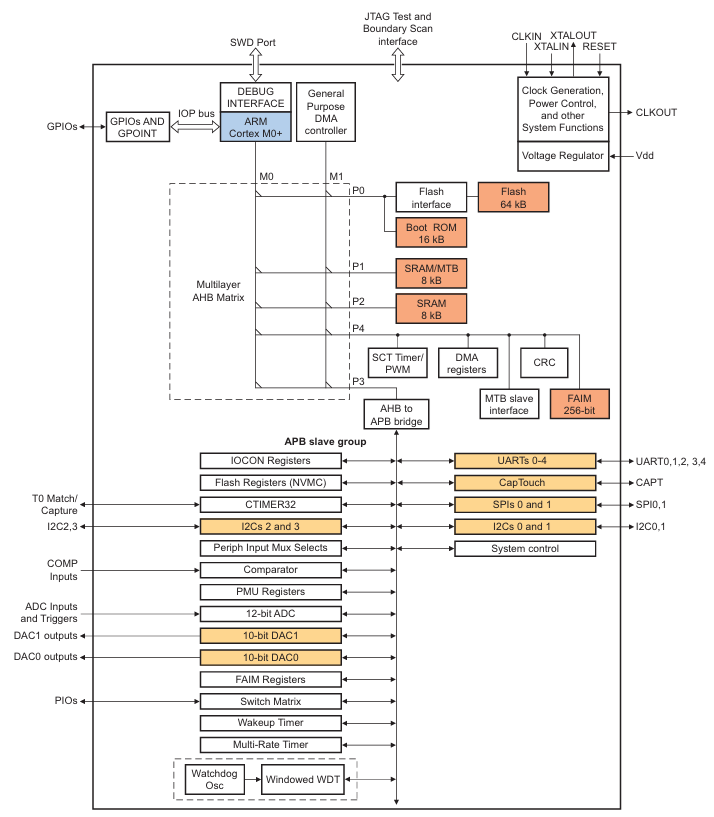

Figura 2. Diagrama bloc al microcontrolerului LPC84x
Arhitectura LPC84x integrează mai multe blocuri funcționale care lucrează împreună pentru a efectua sarcini de procesare încorporate.În centrul sistemului se află procesorul ARM Cortex-M0+, care execută instrucțiunile programului stocate în memoria flash internă în timp ce accesează datele din SRAM.O matrice de magistrală AHB multistrat conectează procesorul cu module de memorie și interfețe periferice, permițând o comunicare eficientă între componentele interne.Generarea ceasului și gestionarea puterii blochează controlul sincronizarii sistemului și asigură funcționarea stabilă a dispozitivului în diferite moduri de performanță.Interfețele de depanare, cum ar fi SWD, permit programarea și testarea firmware-ului în timpul dezvoltării.Diverse periferice, inclusiv temporizatoare, module de comunicație și interfețe analogice, sunt conectate prin sistemul de magistrală intern pentru a asigura interacțiunea cu dispozitivul extern.Împreună, aceste blocuri formează o arhitectură de microcontroler compactă concepută pentru control integrat eficient.
|
Parametru |
Simbol |
Tipic / Gamă |
|
Tensiune de alimentare |
VDD |
1,8 V – 3,6 V |
|
Tensiune de alimentare analogică |
VDDA |
1,8 V – 3,6 V |
|
Tensiune de funcționare (tipic) |
VDD |
3,3 V |
|
Pragul de tensiune la pornire |
VPOR |
~1,5 V (tipic) |
|
Nivel de tensiune de întrerupere |
VBOR |
Configurabil (~1,7–2,7 V) |
|
Modul activ curent |
IDD |
Depinde de dispozitiv |
|
Curent de somn profund |
IDD(DS) |
Foarte scăzut (gamă µA) |
|
Tensiune maximă GPIO |
VIO |
Până la VDD |
|
Interval de temperatură de funcționare |
TA |
-40°C până la +105°C |
|
Condensator de decuplare recomandat |
— |
0,1 µF lângă fiecare pin VDD |
Power-On Reset (POR) este un mecanism intern de resetare care se activează automat atunci când microcontrolerul LPC84x este alimentat pentru prima dată.Scopul său principal este de a menține sistemul într-o stare de resetare până când tensiunea de alimentare atinge un nivel de funcționare sigur.Când dispozitivul pornește, circuitul POR monitorizează tensiunea de alimentare și împiedică CPU să execute instrucțiunile prematur.Odată ce tensiunea devine stabilă, condiția de resetare este eliberată și procesorul începe să execute codul din memoria flash internă.Acest lucru asigură că microcontrolerul pornește întotdeauna într-o stare previzibilă după ce este aplicată alimentarea.În arhitectura internă, sistemul de resetare interacționează cu ceasul și blocurile de gestionare a energiei înainte de începerea funcționării normale.Acest mecanism formează baza procesului de pornire a LPC84x.
Brown-Out Reset (BOR) este un mecanism de protecție care resetează microcontrolerul LPC84x atunci când tensiunea de alimentare scade sub un prag de funcționare sigur.Scopul său este de a preveni funcționarea procesorului în condiții instabile de tensiune care ar putea provoca un comportament imprevizibil.Când tensiunea scade sub nivelul configurat, circuitul BOR declanșează o resetare a sistemului pentru a proteja memoria și stările periferice.După ce tensiunea de alimentare revine la un nivel stabil, dispozitivul repornește normal.Această caracteristică ajută la menținerea funcționării fiabile în sistemele în care pot apărea fluctuații de putere.În arhitectura internă, circuitele de monitorizare a tensiunii funcționează alături de blocul de control al puterii pentru a detecta condițiile de joasă tensiune.Ca rezultat, microcontrolerul se poate recupera în siguranță de la căderile temporare de tensiune.
Pinul extern RESET oferă o metodă hardware pentru resetarea microcontrolerului LPC84x din exteriorul cipului.Permite dispozitivelor externe sau semnalelor de control să forțeze microcontrolerul într-o stare de resetare atunci când este necesar.Când semnalul RESET devine activ, procesorul oprește executarea instrucțiunilor și revine la starea inițială de pornire.Acest lucru asigură că sistemul poate reporni curat în timpul anumitor evenimente operaționale.După ce semnalul de resetare este eliberat, dispozitivul efectuează procesul de inițializare internă înainte de a rula din nou firmware-ul.Controlul extern de resetare este adesea folosit în timpul programării, depanării sau supravegherii sistemului.În cadrul structurii interne a sistemului, această cale de resetare se conectează direct la controlerul central de resetare.
O resetare watchdog are loc atunci când timer-ul watchdog detectează că software-ul de sistem nu mai funcționează corect.Timer-ul watchdog monitorizează continuu execuția programului solicitând actualizări periodice de la firmware-ul care rulează.Dacă software-ul nu reușește să reîmprospăteze cronometrul în perioada estimată, cronometrul expiră și declanșează o resetare a sistemului.Acest mecanism protejează sistemul de blocări software, bucle infinite sau defecțiuni neașteptate ale firmware-ului.După ce are loc resetarea, microcontrolerul repornește și începe din nou executarea programului.În arhitectura internă, cronometrul de supraveghere funcționează alături de logica de control a sistemului și de cronometre.Scopul său este de a îmbunătăți fiabilitatea generală a sistemului și de a menține funcționarea continuă în sistemele încorporate.
1. Stabilizarea sursei de alimentare
Când tensiunea este aplicată pentru prima dată pe dispozitiv, circuitele interne necesită o perioadă scurtă pentru ca tensiunea de alimentare să se stabilească.În această etapă, regulatoarele interne și blocurile de gestionare a puterii stabilesc niveluri adecvate de tensiune pentru CPU și periferice.Microcontrolerul rămâne inactiv în timp ce are loc această stabilizare.Acest lucru previne comportamentul nesigur în timpul etapei incipiente de pornire.Tensiunea stabilă asigură că circuitele logice interne pot funcționa corect.
2. Activare resetare la pornire
După ce sursa începe să se stabilizeze, circuitul Power-On Reset menține procesorul într-o stare de resetare.Această resetare împiedică CPU să execute instrucțiuni până când tensiunea atinge un nivel sigur.Controlerul de resetare monitorizează continuu tensiunea de alimentare în această etapă.Numai când tensiunea depășește pragul necesar, resetarea începe să se elibereze.Acest lucru garantează că microcontrolerul începe cu o stare de sistem curată.
3. Inițializarea ceasului intern
Odată ce condițiile de resetare sunt eliminate, microcontrolerul își inițializează sistemul intern de ceas.Generatorul de ceas pornește oscilatorul intern, care oferă sincronizare pentru CPU și operațiunile periferice.Acest ceas devine principala referință de sincronizare pentru execuția sistemului.Procesorul nu poate rula instrucțiuni fără o sursă de ceas stabilă.Prin urmare, inițializarea ceasului este o etapă importantă a pornirii sistemului.
4. Inițializarea memoriei
În etapa următoare, procesorul pregătește structurile de memorie internă utilizate de program.Memoria flash oferă instrucțiunile firmware-ului, în timp ce SRAM stochează datele de rulare.De asemenea, sistemul pregătește tabelul vectorial utilizat pentru gestionarea întreruperilor.Această configurare a memoriei permite procesorului să localizeze corect punctul de intrare în program.Inițializarea corectă a memoriei asigură o execuție lină a firmware-ului.
5. Inițializarea periferică
După pregătirea memoriei, sistemul activează periferice interne importante.Aceste periferice pot include cronometre, module de comunicație și registre de control cerute de firmware.Unele periferice rămân dezactivate până când software-ul aplicației le activează.Etapa de inițializare asigură că mediul de bază al sistemului este pregătit.Acest pas pregătește dispozitivul pentru executarea aplicației.
6. Începe execuția firmware-ului
Odată ce toți pașii de inițializare internă sunt finalizați, procesorul începe să execute firmware-ul stocat în memoria flash.Execuția începe de obicei de la vectorul de resetare definit în codul programului.Din acest punct, aplicația încorporată controlează funcționarea sistemului.Firmware-ul configurează perifericele, procesează semnalele de intrare și realizează sarcini de sistem.Aceasta marchează tranziția de la pornirea hardware la timpul de rulare a aplicației.
• Rampă de tensiune lentă în timpul pornirii
Dacă tensiunea de alimentare crește prea încet, circuitele interne de resetare pot avea un comportament imprevizibil.O rată de rampă lentă poate întârzia eliberarea corectă de resetare și poate afecta inițializarea dispozitivului.În unele sisteme, procesorul poate încerca să pornească înainte ca tensiunea să fie complet stabilă.Acest lucru poate duce la un comportament inconsecvent de pornire.
• Zgomotul sau instabilitatea sursei de alimentare
Zgomotul electric de pe linia de alimentare poate interfera cu pornirea stabilă a microcontrolerului.Zgomotul poate cauza scăderi temporare de tensiune care declanșează resetări neintenționate.Aceste fluctuații pot afecta ceasul intern și circuitele logice.Ca rezultat, microcontrolerul poate reporni în mod repetat.
• Condensatori de decuplare insuficienti
Decuplarea slabă lângă pinii de alimentare a microcontrolerului poate provoca o tensiune instabilă în timpul pornirii.Schimbările rapide ale curentului din interiorul cipului necesită condensatori din apropiere pentru a stabiliza alimentarea.Fără decuplarea corespunzătoare, pot apărea vârfuri de tensiune.Această instabilitate poate afecta inițializarea sistemului.
• Căderi de tensiune în timpul pornirii
Dacă sursa de alimentare nu poate furniza suficient curent la pornire, tensiunea poate scădea pentru scurt timp.Această situație poate declanșa condiții de resetare de întrerupere.Astfel de scăderi pot apărea atunci când alte componente ale sistemului pornesc simultan.Aceste scăderi temporare pot întrerupe procesul de pornire.
•Resetați instabilitatea semnalului
Semnalele externe de resetare care fluctuează în timpul pornirii pot cauza resetări repetate.Dacă semnalul de resetare nu rămâne stabil, este posibil ca microcontrolerul să nu-și finalizeze niciodată inițializarea.Acest lucru poate împiedica executarea normală a firmware-ului.Sunt necesare condiții stabile de resetare pentru o pornire fiabilă.
• Disponibilitate necorespunzătoare a sursei ceasului
Dacă sistemul se bazează pe o sursă externă de ceas care nu pornește corect, procesorul poate să nu funcționeze corect.Fără un semnal de ceas stabil, execuția instrucțiunii nu poate începe.Acest lucru poate duce la ca sistemul să nu răspundă.Stabilitatea ceasului este importantă pentru pornirea normală a microcontrolerului.
• Verificați stabilitatea tensiunii de alimentare
Primul pas de depanare este măsurarea tensiunii de alimentare a microcontrolerului folosind un osciloscop sau un multimetru.Tensiunea trebuie să rămână în intervalul de funcționare recomandat în timpul pornirii.Orice scădere sau vârfuri bruște pot indica instabilitatea sursei de alimentare.Observarea formei de undă a tensiunii în timpul pornirii poate dezvălui probleme ascunse.Tensiunea stabilă este importantă pentru inițializarea fiabilă a microcontrolerului.
• Verificați sincronizarea semnalului de resetare
Semnalul de resetare ar trebui să rămână stabil și sincronizat corespunzător cu procesul de pornire.Mulți monitorizează adesea pinul de resetare pentru a confirma că se comportă așa cum era de așteptat în timpul pornirii.Un semnal de resetare instabil sau zgomotos poate reporni sistemul în mod repetat.Verificarea timpului de resetare asigură că inițializarea are loc numai după ce puterea devine stabilă.Comportamentul corect de resetare acceptă pornirea corectă a sistemului.
• Inspectați filtrarea sursei de alimentare
Componentele de filtrare a puterii, cum ar fi condensatoarele de decuplare, trebuie examinate cu atenție.Acești condensatori ajută la menținerea tensiunii stabile în timpul schimbărilor rapide ale curentului.Plasarea proastă sau capacitatea insuficientă pot permite zgomotului de tensiune să afecteze microcontrolerul.Asigurarea unei filtre adecvate îmbunătățește fiabilitatea la pornire.Inspecția hardware poate dezvălui adesea condensatori lipsă sau plasați incorect.
• Confirmați funcționarea sursei ceasului
Ceasul sistemului trebuie să pornească corect pentru ca procesorul să execute instrucțiuni.Verificați semnalele oscilatorului pentru a confirma funcționarea corectă.Dacă sursa de ceas nu pornește, CPU nu poate rula firmware.Monitorizarea semnalului de ceas ajută la determinarea dacă circuitele de temporizare funcționează corect.Funcționarea fiabilă a ceasului este necesară pentru pornirea normală.
• Examinați codul de inițializare a firmware-ului
Codul de pornire din firmware-ul poate afecta comportamentul de inițializare a sistemului.Examinați handlerul de resetare și rutinele de inițializare a sistemului.Configurarea incorectă a registrelor de sistem sau a perifericelor poate întârzia funcționarea normală.Verificarea codului de pornire asigură că firmware-ul inițializează corect hardware-ul.Inspecția software completează depanarea hardware.
• Observați comportamentul de pornire cu instrumentele de depanare
Interfețele de depanare, cum ar fi SWD, permit monitorizarea activității procesorului în timpul pornirii.Folosind instrumente de depanare, verificați dacă CPU ajunge la punctul principal de intrare în program.Punctele de întrerupere și jurnalele de depanare ajută la dezvăluirea unde se oprește inițializarea.Această metodă oferă informații valoroase asupra comportamentului sistemului în fazele timpurii de pornire.
Pornirea fiabilă a unui microcontroler LPC84x depinde de puterea stabilă, comportamentul corect de resetare și un sistem de ceas care funcționează corespunzător.Etapele importante de pornire includ stabilizarea puterii, resetarea, configurarea ceasului, pregătirea memoriei și execuția firmware-ului.Probleme precum căderile de tensiune, zgomotul, decuplarea slabă sau semnalele de resetare instabile pot întrerupe acest proces.Proiectarea atentă a puterii și depanarea sistematică ajută la asigurarea unei porniri consecvente și a unei funcționări stabile a sistemului.
Vă rugăm să trimiteți o întrebare, vom răspunde imediat.
Microcontrolerul LPC84x este utilizat în mod obișnuit în sistemele încorporate care necesită un consum redus de energie și hardware compact.Aplicațiile tipice includ sisteme de control industrial, interfețe cu senzori, electronice de larg consum și dispozitive IoT.
Puteți programa dispozitive LPC84x utilizând instrumente compatibile cu ARM, cum ar fi Keil MDK, MCUXpresso IDE sau IAR Embedded Workbench.Aceste medii acceptă depanarea, compilarea și dezvoltarea firmware-ului.
Nu, LPC84x include un oscilator intern care poate genera ceasul sistemului.Cu toate acestea, unele aplicații pot folosi un cristal extern pentru o precizie de sincronizare mai mare.
Majoritatea dispozitivelor LPC84x funcționează la viteze de ceas de până la aproximativ 30 MHz.Această viteză permite o procesare eficientă, menținând în același timp un consum redus de energie.
Da, dispozitivele LPC84x sunt proiectate cu mai multe moduri de consum redus, care reduc consumul de energie în perioadele de inactivitate.Acest lucru le face potrivite pentru electronice portabile, noduri IoT și sisteme încorporate alimentate cu baterii.
