Înțelegerea IC OptoCoupler 4N35: detalii PIN, exemple de circuit și utilizări cheie

În lumea dinamică a electronicelor, optocouplerele precum 4n35 IC joacă un rol major în reducerea decalajului dintre izolarea circuitului și integritatea semnalului.Pe măsură ce sistemele electronice devin mai complexe, nevoia de componente care asigură siguranța, fiabilitatea și eficiența crește exponențial.4N35, cu combinația sa ingenioasă de o diodă care emite lumină și fototransistor, iese în evidență ca o soluție fiabilă pentru izolarea semnalului, reducerea zgomotului și separarea tensiunii.Acest articol sapă în PINOUT -ul, funcționalitatea, specificațiile și aplicațiile 4n35, oferind un ghid cuprinzător pentru a căuta să -și folosești capacitățile în proiectele de circuit diverse.

Catalog

Prezentare generală 4N35

4N35 este un Optocoupler folosit frecvent, care se integrează perfect într-o multitudine de aplicații, datorită configurației sale inovatoare a unei diode cu emisie ușoară, asociată cu un fototransistor.Această configurație facilitează transformarea semnalelor electrice în semnale optice și invers, asigurând o graniță sigură între circuitele de intrare și ieșire.Dispozitivul are un LED cu arsenidă de galiu, care proiectează o lumină infraroșie capturată ulterior de un fototransistor Silicon NPN.Funcționalitatea de bază constă în aplicarea unui semnal de intrare pentru a declanșa LED -ul, a cărui lumină fototransistorul detectează și se transformă într -un semnal electric.Această capacitate deține o valoare remarcabilă în mediile digitale în care menținerea clarității și separarea semnalului este esențială.

4N35 este adăpostit într-un pachet cu 6 pini și oferă variații precum distanțarea cu plumb larg și îndoirea de plumb de suprafață pentru a satisface cerințele de aplicare diverse.O caracteristică atrăgătoare a acestui element este timpul său de răspuns rapid de aproximativ 3 microsecunde, subliniind adeptul său în conversia semnalului rapid.Mai mult, raportul său minim de transfer (CTR) de 100% cu un curent de intrare de 10 mA evidențiază capacitatea sa de a efectua eficient.Aceste atribute accentuează compatibilitatea sa cu sistemele care prospera pe procesarea rapidă și de încredere a semnalului.

Utilizarea 4N35 în medii industriale exemplifică contribuția sa substanțială la creșterea performanței sistemului prin izolarea electrică îmbunătățită și atenuarea zgomotului.Este implementat în mod obișnuit în proiectarea circuitului pentru a asigura izolarea semnalului, protejând astfel componentele delicate de supratensiunile de tensiune și interferența electromagnetică.Utilizarea sa este majoră în dezvoltarea sistemelor de control robuste în care o astfel de izolare joacă un rol dinamic în păstrarea eficienței operaționale și extinderea longevității.

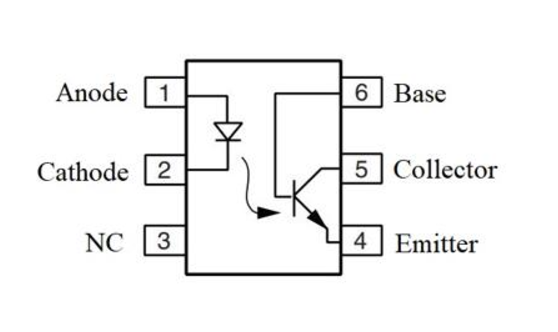

Configurare PINOUT

Numărul PIN	Tip de pin	Descrierea pinului
1	O	Anod
2	C.	Catod
3	NC	Nu este conectat
4	E	Emițător
5	C.	Colector
6	B	Baza

Caracteristici

Caracteristică	Descriere
Tensiune de testare de izolare	5000 VRMS
Compatibilitatea logică	Compatibil cu seria generală logică
Capacitate de cuplare de intrare-ieșire	Mai puțin de 0,5 pf
Tip de pachet	Pachet dual în linie cu 6 pini în urma standardelor industriei
Respectarea ROHS și Weee	Se conformează Directivei ROHS 2002/95/CE și respectă Weee 2002/96/CE

Specificații tehnice

Parametru	Valoare	Unitate	Note
Numărul de canale	1	-	-
Tensiune de izolare	3550	VRMS	1 minut, UL1577 Standard
Colector-emițător tensiune (VCE)	30	V	-
Emițător-colector tensiune de defecțiune (BVECO)	60	V	-
Colector Curent (IC)	50	MA	DC
Curent înainte (dacă)	100	MA	-
Tensiune înainte (VF)	1.5	V	-
Vârful de vârf cu curent înainte (IFSM)	1.5	O	Pulse de 10μs
Colector Dark Curent (ICBO)	100	N / A	VCE = 20V
Curent de scurgere a colectorului-emițător (ICE)	10	μA	VCE = 20V, if = 0ma
Raportul de transfer curent (CTR)	50% min	-	If = 10mA
Timp de creștere (TR)	10	μs	-
Timp de toamnă (TF)	15	μs	-
Intervalul de temperatură de funcționare (TA)	-40 până la +100	° C.	-
Interval de temperatură de stocare (TSTG)	-55 până la +125	° C.	-
Pachet	Scufundare cu 6 pini	-	-

Schematic

Diagrama funcțională

Operațiunile Optocoupler ICS

Optocoupler prezintă un ansamblu al unui LED cu infraroșu cu arsenidă de galiu și un fototransistor NPN de siliciu, contribuind la implementarea sa simplă pentru izolarea semnalului.S -ar putea aprecia omiterea unui pin de bază, care simplifică funcționarea fototransistorului în cadrul IC.

Pentru construirea unui circuit cu acest dispozitiv, LED -ul infraroșu ar trebui să -și conecteze anodul la intrarea logică în timp ce catodul său este împământat.Această aliniere permite o integrare lină a pinilor 1 și 2 în cadrul logic.Un rezistor de tracțiune atașat la știftul colectorului (pinul 5) trebuie să fie conectat la dispozitivul de ieșire la alegere pentru a stabiliza nivelurile de tensiune.Este benefic să mențineți pinul emițător (pinul 4) izolat de pământul catodului atunci când vă conectați la un dispozitiv de monitorizare, deoarece acest lucru atenuează interferența, îmbunătățind eficacitatea circuitului.

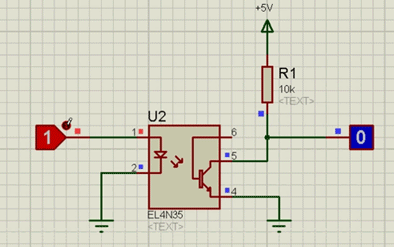

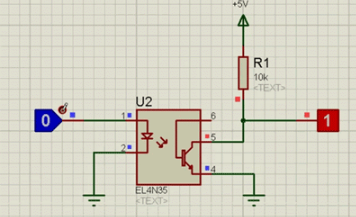

Înțelegerea modului în care Optocoupler se comportă cu diferite semnale logice poate dezvălui modele intrigante.Un semnal logic 0 asigură că LED -ul rămâne inactiv, obținând o ieșire ridicată, care servește bine pentru scenarii care necesită amplificare sau transfer distinct al semnalului.În schimb, un semnal logic 1 declanșează LED -ul, care activează tranzistorul și duce la o ieșire scăzută, valoroasă pentru numeroase sarcini de comutare.Observarea tensiunii colectorului-emițător, care poate urca la 30V, poate aprofunda în practică înțelegerea toleranței la tensiune.

Modele alternative

• McT2e

• PC817

• 6N137

Utilizări diverse ale Optocouplerului 4N35

Versatilul 4N35 Optocoupler își găsește locul într -o multitudine de aplicații electronice.Adeptatea sa la detectarea puterii de curent alternativ permite o monitorizare perspicace și o gestionare pricepută a sistemelor curente alternative, abordând necesitatea separarii în siguranță a componentelor sistemului.Puteți îmbrățișa astfel de componente pentru a consolida atât stabilitatea, cât și securitatea în sistemele electrice.

Senzarea puterii de curent alternativ

Aplicarea 4N35 în detectarea puterii de curent alternativă face posibilă discernarea fluctuațiilor alimentării cu precizie.Îmbrățișarea acestei componente facilitează integrarea mecanismelor de siguranță atât în ​​rețelele de energie rezidențială, cât și în cele comerciale, demonstrând o apreciere profundă pentru precizie și dependență în aceste setări majore.

Relee de stuf care operează

Utilizarea 4N35 pentru a controla releele de stuf introduce simplitatea și eficiența proiectelor de circuit.Această metodă este populară în scenarii care prioritizează utilizarea scăzută a puterii, asigurând în același timp performanțe solide.Prin izolarea semnalelor de control, reduce la minimum interferența electromagnetică, o tehnică apreciată de tine pentru practicitatea sa.

Feedback în SMPS

În cadrul surselor de alimentare în modul comutator (SMPS), 4N35 oferă feedback dinamic prin transmiterea informațiilor pe zonele izolate ale circuitului.Acest lucru îmbunătățește reglementarea și eficiența, reflectând concentrarea contemporană a industriei pe reducerea deșeurilor de energie și creșterea performanței.Tehnicile care îmbunătățesc sursele de energie evidențiază conștientizarea mediului și viabilitatea economică.

Interpretarea semnalului inelului telefonului

Încorporarea 4N35 în sistemele de semnal de apel telefonic prezintă capacitatea sa de a gestiona telecomunicații în mod asincron.Prin asigurarea detectării precise a semnalului în condițiile de schimbare a liniei, se aliniază obiectivului de durată de susținere a calității constante a comunicării, obiectiv pe care profesioniștii sunt neobosit dedicati îmbunătățirii.

Separarea logică a solului

Separarea terenului logic în sisteme complexe împiedică interferența electrică nedorită.4N35 excelează în menținerea integrității semnalului și asigurarea robustetei sistemelor.Acest lucru oglindește un principiu de proiectare strategică, cu accent pe izolare pentru a obține o performanță fiabilă, fără compromisuri.

Cuplare logică pentru reducerea zgomotului de înaltă frecvență

În aplicațiile de cuplare logică, 4N35 reduce adept cu zgomotul de înaltă frecvență pentru a proteja componentele sensibile de la interferențe.Această practică este sinonimă cu un design optim al circuitului, angajat în prevenirea zgomotului.Puteți valorifica această capacitate de a îmbunătăți fiabilitatea sistemului și de a menține stabilitatea operațională pe termen lung.

Concluzie

Optocoupler -ul 4N35 încapsulează esența electronicelor moderne prin integrarea perfectă a izolării semnalului cu o protecție îmbunătățită a sistemului.Capacitatea sa de a atenua zgomotul electric, de a proteja componentele și de a facilita transmisia eficientă a semnalului evidențiază rolul său necesar în diferite aplicații, de la automatizarea industrială la telecomunicații.Înțelegând și aplicând caracteristicile 4N35, puteți proiecta sisteme robuste și eficiente, care prosperă în medii solicitante.Pe măsură ce tehnologia avansează, componente precum 4N35 vor continua să susțină proiectele inovatoare, asigurând stabilitatea și fiabilitatea sistemelor electronice.
