Înțelegerea microcontrollerului ATMEGA4809: Funcții PINOUT, fișă tehnică și cheie

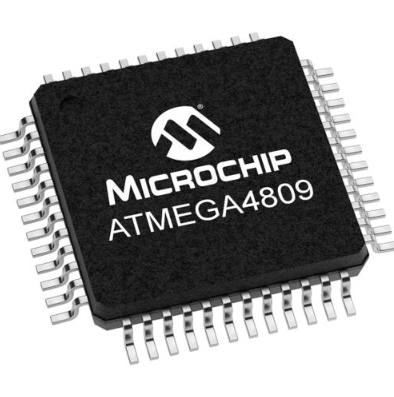

Microcontrolerul ATMEGA4809, parte a Seriei Megaavr® 0 a Microchip, este un instrument puternic pentru a căuta un echilibru între performanță, versatilitate și eficiență.Funcționând la frecvențe de până la 20 MHz, acest microcontroler integrează procesorul AVR® cu un multiplicator hardware, ceea ce îl face ideal pentru o gamă largă de aplicații de la electronice de consum până la sisteme de control industrial.În acest articol, vom explora PINOUT -ul ATMEGA4809, funcțiile cheie și funcționalitățile avansate, subliniind de ce se remarcă ca o alegere robustă atât pentru proiecte simple, cât și complexe.

Catalog

Pinout of Atemega

Model CAD de atmega

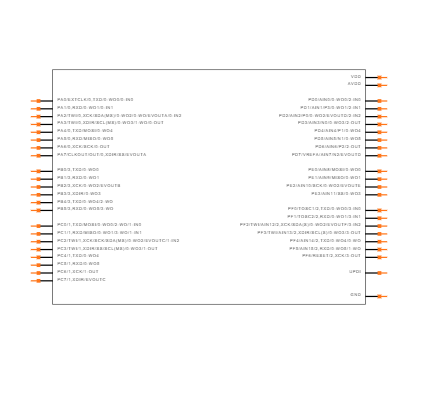

Simbol

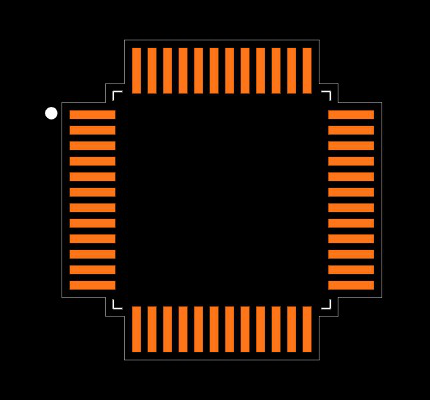

Amprentă

Prezentare generală ATMEGA4809

În calitate de membru distins al Seriei Megaavr® 0, ATMEGA4809 se remarcă prin încorporarea unui procesor AVR® cu un multiplicator hardware care poate funcționa la frecvențe de până la 20 MHz.Acest microcontroller este disponibil în diverse configurații, cu până la 48 kb memorie flash, 6 kb SRAM și 256 octeți de EEPROM în pachete de 28- 48 de pini.Proiectarea sa se concentrează pe o arhitectură flexibilă, cu putere redusă, care integrează caracteristici sofisticate, cum ar fi sistemul de evenimente, somnambularea, funcționalitățile analogice precise și perifericele de ultimă generație, reflectând cele mai recente inovații ale Microcip.

Arhitectură și performanță

• Procesor AVR și multiplicator hardware: Echipat cu un procesor AVR® completat de un multiplicator hardware, ATMEGA4809 oferă o eficiență și performanță de calcul notabilă.Alergând cu viteze de până la 20 MHz, acest duo îmbunătățește viteza de execuție pentru operații matematice complexe.Astfel de capacități fac ca microcontrolerul să fie potrivit pentru aplicațiile care solicită o precizie ridicată și o prelucrare rapidă.Proiectarea apelează la cei care se străduiesc să obțină un echilibru între consumul de energie și performanță, oferind o potrivire armonioasă pentru diverse nevoi tehnice.

•Configurații de memorie: Cu opțiunile sale de memorie flexibile, ATMEGA4809 oferă configurații de până la 48 KB Flash Memory, 6 KB SRAM și 256 Bytes Eeprom.Această adaptabilitate se referă la o gamă largă de nevoi de aplicație, de la sarcini simple care necesită memorie minimă până la aplicații mai complexe care au nevoie de stocare substanțială.Scenariile din lumea reală arată că o configurație echilibrată a memoriei poate îmbunătăți semnificativ performanța și receptivitatea sistemului.

Caracteristici cu putere redusă

• Sistem de evenimente: Sistemul de evenimente al ATMEGA4809 permite comunicarea directă periferică-periferică, eliminând necesitatea intervenției procesorului.Această caracteristică scade consumul de energie și crește eficiența, permițând finalizarea sarcinilor cu trezire minimă a procesorului.Prin reducerea încărcării CPU, extinde durata de viață a bateriei în dispozitivele portabile și îmbunătățește eficiența generală a sistemului.Această filozofie de proiectare subliniază un amestec de performanță și conservare a energiei, rezonând cu aplicații care prioritizează utilizarea cu energie redusă.

• Tehnologie de somnambulment: Tehnologia Sleepwalking permite perifericilor să funcționeze independent, în timp ce procesorul rămâne într-un mod de somn cu putere redusă.Această capacitate asigură că sunt executate sarcini majore cu o tragere la putere minimă, optimizând longevitatea dispozitivului și eficiența operațională.Experiențele din diverse implementări evidențiază importanța unor astfel de tehnici de economisire a puterii în aplicațiile în care eficiența energetică este primordială.

Capabilități analogice

Atmega4809 are o funcționalitate analogică precisă, cu convertoare analogice-digitale (ADC), convertoare digitale-analogice (DAC) și comparatori.Aceste periferice analogice oferă o prelucrare precisă a semnalului analogic, utilizate în aplicații care implică achiziția de date ale senzorilor, procesarea semnalului audio și alte scenarii în care sunt necesare măsurători analogice precise.Utilizările practice demonstrează frecvent că menținerea unei precizii analogice ridicate este de bază pentru obținerea performanței fiabile și consistente ale sistemului.

Periferice și expandabilitate

Înzestrat cu periferice avansate, Amega4809 acceptă o gamă largă de aplicații.Aceste periferice extind capacitățile microcontrolerului cu interfețele pentru protocoale de comunicare, cronometre și modulare a lățimii pulsului (PWM).Un astfel de set periferic cuprinzător permite ATMEGA4809 să se adapteze la proiecte diverse și complexe, favorizând soluții inovatoare prin flexibilitatea și expandabilitatea sa.

Specificații detaliate

Iată tabelul de specificații tehnice pentru tehnologia microchip Atmega4809-AFR.

Tip	Parametru
Fabrică Perioada de graţie	13 Săptămâni
Montare Tip	Suprafaţă Munte
Pachet / Caz	48-TQFP Tampon expus
Suprafaţă Munte	DA
Date Convertoare	A/D. 16x10b
Număr din I/OS	41
ROM (cuvânt)	24.576
Operare Temperatură	-40 ° C. până la 125 ° C TA
Ambalaj	Bandă & Tambur (TR)
Serie	Megaavr® 0
Parte Statut	Activ
Umiditate Nivel de sensibilitate (MSL)	3 (168 de ore)
Număr de terminații	48
Hts Cod	8542.31.00.01
Terminal Poziţie	Quad
Terminal Formă	Gullwing
Livra Voltaj	3V
Terminal Pas	0,5mm
Baza Număr de piesă	Atmega4809
JESD-30 Cod	S-PQFP-G48
Livra Tensiune-max (vsup)	5.5V
Livra Tensiune min (vsup)	1.8V
Oscilator Tip	Intern
Viteză	20MHz
RAM Dimensiune	6k x 8
Voltaj - aprovizionare (VCC/VDD)	1.8V la 5.5V
UPS/UCS/Periferic Tip ICS	Microcontroler, RISC
Miez Procesor	AVR
Periferice	Brown-Out Detectează/resetează, Por, PWM, WDT
Ceas Frecvenţă	20MHz
Program Tip de memorie	Bliț
Miez Dimensiune	8 biți
Program Dimensiunea memoriei	48KB (48k x 8)
Conectivitate	I2c, SPI, UART/Usart
Pic Dimensiune	16
Are ADC	DA
DMA Canale	NU
PWM Canale	NU
DAC Canale	NU
Eeprom Dimensiune	256 x 8
Pe chip Lățimea ROM a programului	16
Hotar Scanare	NU
Format	Punct fix
Integrat Cache	NU
RAM (cuvinte)	512
Număr din seria I/OS	4
Număr de cronometre	5
Număr de întreruperi externe	41
Pe chip Lățimea RAM de date	16
Lungime	7mm
Înălţime Așezat (max)	1,2 mm
Lăţime	7mm
ROHS Statut	Rohs3 Conform

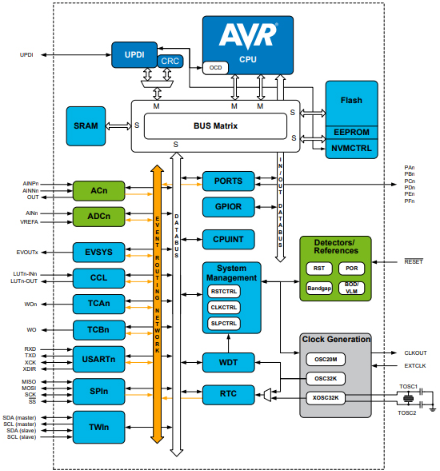

Diagrama bloc a ATMEGA4809

Caracteristici ATMEGA4809

Multiplicator hardware îmbunătățit pentru calcule rapide

Atmega4809 are un multiplicator hardware de înaltă performanță care accelerează imens operațiunile aritmetice.Acest lucru este în cea mai mare parte avantajos pentru aplicațiile care implică o prelucrare matematică intensă, îmbunătățind astfel eficiența calculului.Exemple includ criptografia, procesarea semnalului și analiza reală a datelor, în care multiplicatorul hardware poate reduce semnificativ timpul de procesare, optimizarea performanței sistemului.

Trei moduri de somn pentru gestionarea optimizată a puterii

Microcontrolerul acceptă trei moduri de somn.

• Modul inactiv: păstrează activitatea procesorului, reducând în același timp puterea la periferice, ideale pentru scenarii care cer timp de răspuns rapid.

• Mod de așteptare: conservă mai multă energie prin oprirea procesorului și menținând stări operaționale utile, potrivindu -se pentru aplicațiile cu activitate periodică.

• Modul de alimentare: oferă economii maxime de putere prin oprirea tuturor activităților, potrivite pentru dispozitivele cu baterie cu utilizare sporadică.

Sistem de evenimente pentru coordonarea periferică fără sarcina procesorului

Un atribut notabil este sistemul de evenimente, care permite perifericilor să interacționeze direct fără implicarea procesorului.Acest lucru reduce latența și crește reacția generală a sistemului prin descărcarea coordonării periferice.Un astfel de mecanism este de neprețuit în sistemele de control reale în care calendarul și precizia sunt active.Arhitectura sistemului de evenimente, similară cu tehnicile de acces direct la memoria, minimizează blocajele CPU, îmbunătățind eficiența.

Timer Watchdog (WDT) pentru stabilitatea sistemului

Cronometrul integrat al paznicului crește fiabilitatea sistemului prin monitorizarea și recuperarea de la sughițele operaționale.WDT acționează ca un mecanism de eșec, resetarea microcontrolerului la detectarea non-responsabilității, evitarea prin urmare a prăbușirilor sistemului.Acest strat de fiabilitate este utilizat mai ales în sistemele de control industrial și în electronica de consum, asigurând o securitate și stabilitate sporită.

Resetare Power-On (POR) și detecție de brown-out (BOD) pentru o funcționare constantă

Pentru o pornire sigură și o funcționare fiabilă, Amega4809 include.

• Resetare Power-on (POR): inițiază microcontrolerul la restaurarea puterii, asigurând o stare de pornire consistentă.

• Detectarea maro-out (BOD): protejează împotriva fluctuațiilor de tensiune care ar putea compromite stabilitatea dispozitivului, resetarea automată a sistemului atunci când tensiunea scade sub un prag setat.

Interfață de programare și depanare cu un singur pin (UPDI) pentru o dezvoltare eficientă

Interfața de depanare a programului unificat cu un singur pin (UPDI) ușurează semnificativ procesele de dezvoltare și depanare.Această interfață reduce complexitățile fizice și procedurale asociate în general cu programarea și depanarea microcontrolerului, îmbunătățind productivitatea dezvoltatorului.Simplitatea Updici este în mare parte benefică în ciclurile de dezvoltare iterativă, unde testarea rapidă și depanarea sunt majore pentru finalizarea în timp util a proiectului.

În esență, atributele Atmega4809 oferă o platformă versatilă și eficientă adecvată pentru o gamă largă de aplicații, inclusiv electronice de consum și automatizare industrială.Prin integrarea gestionării avansate a puterii, a capacităților de calcul rapid și a caracteristicilor de fiabilitate robuste, oferă o bază formidabilă pentru dezvoltarea de sisteme de înaltă performanță, de încredere.

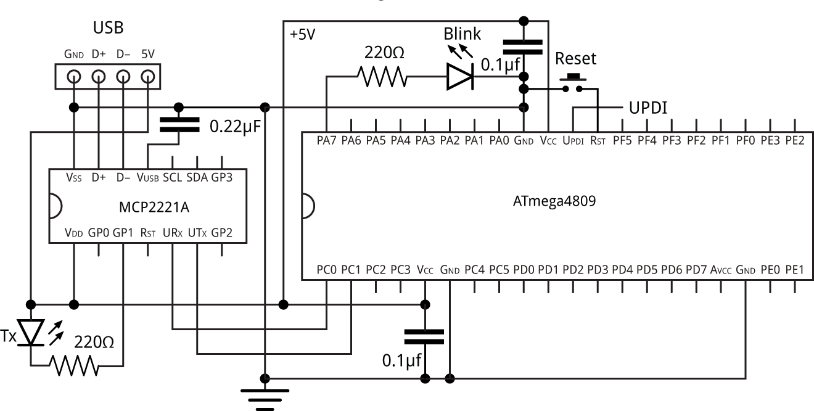

Circuit ATMEGA4809

Comparație de ATMEGA4809 și ATMEGA328

Comparație de performanță și eficiență

Atât Atmega4809 şi Atmega328 furnizează niveluri comparabile de performanță.Atmega328, frecvent întâlnită în plăcile Arduino, iese în evidență în eficiența energiei electrice.Acest microcontroller integrează tehnologia picopower a lui Atmel, permițând un consum de energie mai mic fără a sacrifica performanța.

Diferențe arhitecturale

Examinând arhitecturile mai îndeaproape, ATMEGA4809 oferă anumite îmbunătățiri asupra ATMEGA328.ATMEGA4809 oferă un sistem de configurare periferică flexibilă.Această flexibilitate oferă o performanță generală mai bună a sistemului.Sistemul este mai adaptabil, în special în aplicațiile care implică mai mulți senzori sau periferici.

Programare și dezvoltare

În ceea ce privește programarea și dezvoltarea, compatibilitatea înapoi a ATMEGA4809 cu ATMEGA328 este avantajoasă.Această compatibilitate simplifică procesul de migrare a proiectelor existente concepute inițial pentru ATMEGA328.Instrumentele avansate de depanare susținute de ATMEGA4809 pot fi extrem de benefice în proiecte complexe, permițând identificarea și rezolvarea problemelor timpurii.

Consumul de energie în aplicații practice

Diferențele de consum de energie devin în mare parte evidente în aplicațiile reale.Pentru dispozitivele cu baterii, capacitățile picopower ATMEGA328 pot prelungi perioadele operaționale între taxe.Caracteristicile avansate de economisire a energiei ATMEGA4809 pot optimiza utilizarea energiei în continuare, în special benefică în aplicațiile ultra-scăzute.

Viitor-rezistență și versatilitate

Având în vedere rezistența viitoare, numeroasele funcționalități îmbunătățite ale ATMEGA4809 fac o opțiune mai versatilă.Sprijinul său mai larg pentru periferice și gestionarea îmbunătățită a memoriei este activă pentru aplicații complexe și în evoluție.Aceste caracteristici oferă o bază robustă pentru inovațiile și expansiunile viitoare, ceea ce o face ideală pentru planificarea modernizărilor.

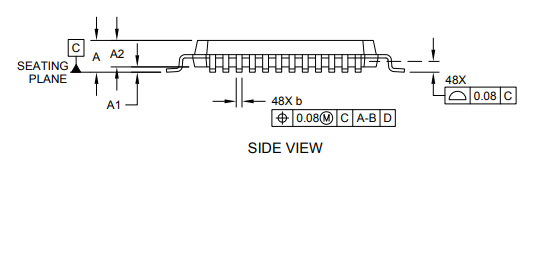

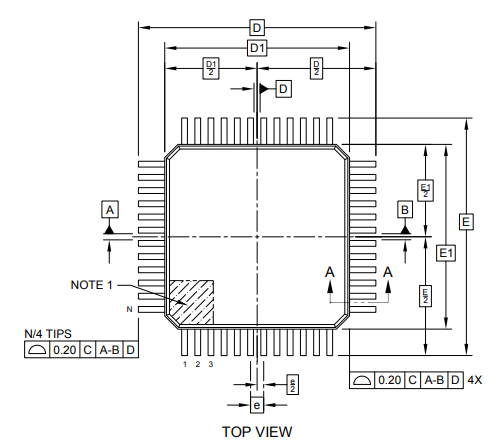

Pachet de ATMEGA4809

Informații despre producător

Microchip Technology Inc., cu sediul în Chandler, Arizona, excelează în oferirea unei game largi de microcontrolere și semiconductori analogici.Această companie este renumită pentru reducerea riscurilor de dezvoltare, reducerea costurilor sistemului și accelerarea timpului la piață.Prin sprijinul lor de înaltă calitate și prin produsele de încredere, Microchip și-a stabilit ferm conducerea în industrie.

Atmega4809 se remarcă printre ofertele Microchip datorită capacităților sale avansate și arhitecturii adaptabile, ceea ce o face potrivită pentru aplicații diverse care necesită soluții robuste și eficiente.Acest microcontroller acceptă o gamă largă de funcționalități, ceea ce îl face să se integreze fără efort în diverse sisteme.

Fișă de date pdf

Fisa de date ATMEGA4809-AFR:

ATMEGA4808/4809 DATEA DATA.PDF

Întrebări frecvente [FAQ]

1. Ce este Amega4809?

ATMEGA4809 este un microcontroller sofisticat care utilizează procesorul AVR® pe 8 biți.Acest hardware avansat vine cu un multiplicator integrat și funcționează cu viteze de până la 20 MHz.Oferă un substanțial de 48 kb de memorie flash, 6 kb de SRAM și include 256 de octeți de EEPROM, toate adăpostite într-un pachet de 48 de pini.Cu designul său robust, se adresează unei varietăți de aplicații și comenzi complexe.

2. Pentru ce se poate folosi Amega4809?

Tehnologia microchip ATMEGA4809 pe 8 biți microcontroller este planificată pentru a optimiza aplicațiile de comandă și control extrem de receptiv.Îmbunătățește semnificativ funcționalitatea sistemelor de control reale.Natura sa versatilă îi permite să fie utilizată în arhitecturi cuprinzătoare bazate pe microprocesor sau ca procesoare independente în cadrul cadrelor de comandă și control.Utilizarea acestui microcontroller poate ridica performanța diverselor proiecte.

3. Cum îmbunătățește aplicațiile ATMEGA4809 în timp real?

ATMEGA4809 abordează cerințele crescânde pentru viteză și eficiență în sistemele reale.Multiplicatorul hardware și frecvența de funcționare ridicată (până la 20 MHz) permit prelucrarea rapidă și timpii de răspuns rapid.Aceste beneficii aplicații care necesită feedback imediat și control precis, cum ar fi robotică și sisteme de automatizare.Prin încorporarea ATMEGA4809, puteți satisface nevoile solicitante ale aplicațiilor reale.

4. Există caracteristici suplimentare care să îmbunătățească capacitatea de utilizare a ATMEGA4809?

Într -adevăr, ATMEGA4809 este echipat cu numeroase caracteristici periferice care își mărește capacitatea de utilizare.Acestea includ mai multe interfețe de comunicare precum UART, SPI și I2C, care facilitează integrarea perfectă cu alte dispozitive digitale.În plus, se mândrește cu caracteristici analogice robuste, inclusiv ADC -uri și DAC, ceea ce îl face extrem de potrivit pentru interfațarea senzorului și procesarea semnalului analogic.Aceste caracteristici se combină pentru a face din Amega4809 un instrument versatil pentru o gamă largă de sarcini digitale și analogice.

5. Cum se compară Amega4809 cu alte microcontrolere din clasa sa?

În comparație cu alte microcontrolere din clasa sa, ATMEGA4809 iese în evidență datorită combinației sale echilibrate de capacitate de memorie, viteză de procesare și integrări periferice.Arhitectura sa pe 8 biți, completată de caracteristici eficiente de gestionare a energiei, face o alegere optimă pentru aplicațiile în care consumul de energie este un factor serios.Acest echilibru asigură că oferă performanțe fiabile, fără a face compromisuri asupra eficienței.

6. Poate fi utilizat Amega4809 în proiecte educaționale?

Atmega4809 servește ca o platformă excelentă în scopuri educaționale.Arhitectura sa simplă și documentația cuprinzătoare o fac potrivită pentru învățare și experimentare.Prin implicarea cu acest microcontroller, puteți obține informații valoroase despre dezvoltarea sistemelor încorporate, comanda și logica de control, precum și proiectarea reală a sistemului.ATMEGA4809 creează un mediu hands-on pentru a explora și inova.
