Ce este SRAM?

SRAM, sau RAM statică, este un tip de memorie care păstrează datele fără a fi nevoie de revigorare constantă, ceea ce îl face mai rapid și mai fiabil pentru sarcini specifice.Spre deosebire de DRAM, nu necesită reîncărcare periodică, dar dimensiunea sa mai mare și costurile mai mari își limitează utilizarea la aplicații specializate.Acest articol explorează caracteristicile, tipurile, mecanismul de lucru și utilizările practice.

Catalog

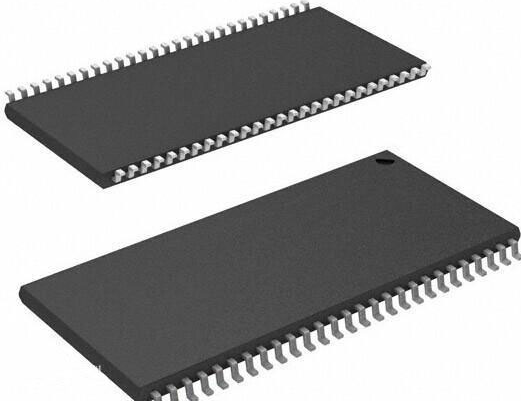

Introducere în SRAM

SRAM este un tip de memorie care nu are nevoie de un circuit de actualizare pentru a -și menține datele, spre deosebire de DRAM, care necesită reîncărcare frecventă pentru a -și menține informația intactă.Acest lucru face ca SRAM să funcționeze mai rapid și mai eficient în anumite sarcini.Cu toate acestea, are dezavantajele sale.De exemplu, SRAM are un nivel de integrare mai mic, ceea ce înseamnă că ocupă mai mult spațiu fizic în comparație cu DRAM cu aceeași capacitate de stocare.Din această cauză, SRAM este în general mai scump.O placă de siliciu care produce dram cu o capacitate mai mare va produce mai puțin SRAM în aceeași zonă.În timp ce performanța sa este mai bună, dimensiunea mai mare și costurile mai mari își limitează utilizarea la aplicații specifice.

Specificații SRAM

SRAM este utilizat în mod obișnuit ca memorie cache între procesor și memoria principală.Acesta vine în două tipuri: unul este fixat direct pe placa de bază, în timp ce cealaltă, cunoscută sub numele de coastă (cache pe un băț), este introdusă într -un slot pentru expansiune.

Unele jetoane, cum ar fi CMOS 146818, includ SRAM cu capacitate mică, cum ar fi 128 de octeți, pentru a stoca date de configurare.Începând cu procesorul 80486, un cache a fost integrat în interiorul procesorului pentru a îmbunătăți viteza de transfer de date.Acest lucru a evoluat în procesoare Pentium, unde au devenit standard termeni precum cache L1 (cache de nivel 1) și cache L2 (cache de nivel 2).În general, cache -ul L1 este situat în interiorul procesorului, în timp ce cache -ul L2 este poziționat în exterior.Cu toate acestea, procesoare precum Pentium Pro au inclus atât cache -uri L1 cât și L2 în interiorul procesorului, rezultând o dimensiune fizică mai mare.Mai târziu, Pentium II a mutat cache -ul L2 într -o cutie neagră externă în afara nucleului procesorului.

SRAM este rapid și nu necesită operațiuni de actualizare, spre deosebire de DRAM.Cu toate acestea, costul său ridicat și dimensiunea mai mare îl fac impropriu ca memoria primară de pe o placă de bază, unde sunt necesare capacități mari.

Utilizarea SRAM

SRAM este utilizat în principal pentru cache -ul de nivel 2 (cache L2) în calcul.Se bazează pe tranzistoare pentru a stoca date, ceea ce le face semnificativ mai rapid decât DRAM.Cu toate acestea, SRAM are o capacitate mai mică în comparație cu alte tipuri de memorie din aceeași zonă, ceea ce limitează utilizarea acesteia în aplicații de mare capacitate.

În ciuda costurilor sale mai mari, SRAM este adesea utilizat ca o cache de capacitate mică pentru a elimina decalajul de viteză între un procesor mai rapid și un dram mai lent.Acesta vine în diferite forme, cum ar fi asyncsram (asincron SRAM), sincronizare SRAM (SRAM sincronă), PBSRAM (SRAM cu explozie conductă) și variante proprii precum CSRAM a Intel.

Arhitectura SRAM este formată din cinci componente cheie: tabloul de celule de memorie (matrice de celule de bază), decodificatoare de adrese de rând/coloană, amplificatoare sensibile, circuite de control și circuite tampon/șofer.Mecanismul său de depozitare este static, bazându -se pe un circuit bistabil.În timp ce acest lucru elimină nevoia de actualizări periodice precum DRAM, complexitatea unităților sale de depozitare reduce densitatea de integrare și crește consumul de energie.În ciuda acestor limitări, viteza și fiabilitatea SRAM o fac indispensabilă în anumite aplicații critice de performanță.

Cum funcționează SRAM

SRAM funcționează prin stocarea datelor în celulele sale de memorie fără a avea nevoie de revigorare constantă.Scrierea unui „1” într -o celulă de memorie 6t, de exemplu, implică furnizarea de valori de adresă specifice pentru decodificatoare de rând și coloane pentru a selecta o celulă.Apoi, semnalul de activare de scriere (noi) este activat, iar datele „1” sunt transformate în două semnale, „1” și „0”, care sunt trimise la liniile de biți (BL și BLB) conectate la celula selectată.În această etapă, anumite tranzistoare din interiorul celulei sunt activate, permițând semnalelor să stabilească zăvorul intern, astfel încât să dețină „1.”

Procesul de citire a datelor este similar.Dacă celula de memorie conține „1”, sistemul prealabil mai întâi liniile de biți către o tensiune specifică.Odată ce decodificatoarele de rând și coloană selectează celula de memorie, datele stocate afectează tensiunea pe liniile de biți.Se creează o diferență de tensiune, care este apoi detectată și amplificată de amplificatorul Sense.Acest semnal amplificat este trimis la circuitul de ieșire, permițând citirea cu exactitate „1” stocată.

Proiectarea SRAM asigură că datele sunt stocate în siguranță și accesate rapid, ceea ce o face fiabilă pentru aplicațiile care necesită memorie de mare viteză.

Tipuri de SRAM

SRAM non-volatil

SRAM non-volatile (NVSRAM) funcționează precum SRAM-ul obișnuit, dar are capacitatea adăugată de a reține date chiar și atunci când sursa de alimentare este pierdută.Acest lucru îl face extrem de util în situațiile în care conservarea datelor este critică, cum ar fi în sistemele de rețea, tehnologiile aerospațiale și dispozitivele medicale.Deoarece bazându -se pe baterii poate să nu fie întotdeauna o opțiune, NVSRAM asigură că datele sunt sigure fără putere externă.

SRAM asincron

SRAM -ul asincron funcționează fără a depinde de un semnal de ceas, ceea ce îl face flexibil în diverse medii.Acesta vine în capacități cuprinse între 4 kb și 64 MB și este potrivit pentru procesoare mici încorporate care au cache limitată.Acest tip de SRAM este utilizat pe scară largă în electronice industriale, instrumente de măsurare, hard disk -uri și echipamente de rețea.Timpurile sale de acces rapid îl fac ideal pentru sistemele care necesită memorie rapidă și fiabilă.

Pe baza tipului de tranzistor

• Tranzistoare de joncțiune bipolară (BJT)

SRAM construit cu tranzistoare de joncțiune bipolară oferă performanțe foarte rapide, dar vine cu dezavantajul consumului de energie mare.Acest lucru îl face mai puțin obișnuit în aplicațiile moderne în care eficiența energetică este o prioritate.

• MOSFET (tehnologia CMOS)

SRAM folosind tranzistoarele MOSFET, în special CMOS, este cel mai utilizat tip de astăzi.Combină consumul redus de energie cu performanțe bune, ceea ce îl face potrivit pentru diverse aplicații.

Pe baza funcției

• SRAM asincron

Acest tip de SRAM funcționează independent de o frecvență de ceas, cu operațiuni de citire și scriere controlate de liniile de adresă și de a activa semnalele.Flexibilitatea sa îl face o alegere bună pentru sistemele încorporate.

• SRAM sincron

SRAM sincron funcționează în sincronizare cu un semnal de ceas, asigurându -se că toate operațiunile au loc la intervale precise.Acest lucru îl face bine potrivit pentru aplicațiile în care calendarul și coordonarea sunt esențiale, cum ar fi procesarea datelor de mare viteză.

Pe baza caracteristicilor

• Transformare zero autobuz (ZBT) SRAM

ZBT SRAM permite operațiuni de citire și scriere continuă fără cicluri suplimentare de ceas pentru comutarea între moduri.Îmbunătățește eficiența și viteza în sistemele care au nevoie de acces rapid la memorie.

• SRAM de explozie sincronă

Optimizat pentru transferuri de explozie, acest tip SRAM permite mai multe biți de date să fie citite sau scrise în succesiune rapidă, ceea ce îl face ideal pentru explozii de date de mare viteză.

• DDR SRAM

DDR SRAM (rata de date dublă SRAM) îmbunătățește ratele de transfer de date prin citirea și scrierea pe ambele margini ale semnalului ceasului.Are un singur port pentru operații și este utilizat în mod obișnuit în sisteme de înaltă performanță.

• QDR SRAM

QDR SRAM (Rata de date Quad SRAM) oferă porturi separate de citire și scriere pentru operațiuni simultane.Se ocupă de patru cuvinte de date simultan, ceea ce îl face adecvat pentru sistemele care necesită un randament ridicat.

• SRAM binar

SRAM -ul binar este tipul standard, care lucrează cu date binare (0s și 1s) pentru stocarea și procesarea informațiilor.

• SRAM computer ternar

Acest tip SRAM specializat funcționează cu trei state în loc de două, permițând o gestionare a datelor mai complexe și mai eficiente în aplicații specifice.

Structura și proiectarea SRAM

SRAM, sau RAM statică, este construit folosind tranzistoare în care starea „on” reprezintă 1, iar starea „off” reprezintă 0. Această stare rămâne constantă până la primirea unui semnal de schimbare.Spre deosebire de DRAM, SRAM nu are nevoie de răcoritoare constantă pentru a -și păstra datele.Cu toate acestea, similar cu DRAM, SRAM își pierde datele atunci când puterea este oprită.Viteza sa este impresionantă, adesea funcționând la 20 de ani sau mai rapid.

Fiecare celulă de memorie SRAM necesită patru până la șase tranzistoare împreună cu componente suplimentare, ceea ce o face mai mare și mai scumpă decât DRAM, care folosește doar un tranzistor și un condensator pe celulă.Această diferență de structură și proiectare înseamnă SRAM și DRAM nu pot fi schimbate.

Natura de mare viteză și statică a SRAM îl fac o alegere comună pentru memoria cache, găsită adesea într -o priză de cache de pe placa de bază a computerului.Structura sa internă este formată din cinci părți principale: un tablou de celule de memorie, decodificator de adrese (decodificatoare de rând și coloane), amplificator de sens, circuit de control și circuit tampon/driver.Fiecare celulă de memorie se conectează la alte celule prin conexiuni electrice partajate în rânduri și coloane.Rândurile sunt denumite „linii de cuvinte”, în timp ce conexiunile verticale pentru date sunt numite „linii de biți”.Rândurile și coloanele specifice sunt selectate prin adrese de intrare, iar datele sunt apoi citite sau scrise la celulele de memorie corespunzătoare.

Pentru a optimiza dimensiunea cipurilor și accesul la date, celulele SRAM sunt de obicei aranjate într -o matrice sau un aspect pătrat.De exemplu, într-un SRAM de 4k-bit, se folosesc 64 de rânduri și 64 de coloane, necesitând 12 linii de adresă.Acest aranjament pătrat reduce la minimum suprafața cipului, păstrând accesul eficient.Cu toate acestea, conexiunile dintre celulele de memorie și terminalele de date pot deveni îndelungate în capacități mai mari, provocând întârzieri și reducând viteza de citire/scriere.Aceste întârzieri trebuie gestionate cu atenție pentru a menține performanța și fiabilitatea.

Acest design lovește un echilibru între viteză și dimensiune, ceea ce face SRAM ideal pentru aplicațiile care necesită acces rapid și consistent în memorie.

Aplicațiile SRAM în viața reală

Caracteristicile SRAM

SRAM este mai rapid decât DRAM și consumă mai puțină putere atunci când este inactiv.Cu toate acestea, este mai scump și mai mare, ceea ce limitează utilizarea sa în aplicații cu densitate ridicată, cu costuri reduse, precum memoria PC.Ușurința sa de utilizare și accesul aleatoriu adevărat îl fac potrivit pentru cerințe specifice de mare viteză.

Frecvența ceasului și utilizarea puterii

Consumul de energie al SRAM crește odată cu frecvența de acces.La frecvențe înalte, poate consuma mai multe wați, dar la viteze moderate ale ceasului, folosește foarte puțină putere.Când este inactiv, utilizarea puterii scade la nivelurile de microwatt, ceea ce o face eficientă din punct de vedere energetic în anumite scenarii.

Produse generale folosind SRAM

• Interfață asincronă

SRAM asincron este utilizat în mod obișnuit în jetoane cu capacități cuprinse între 32kx8 (de exemplu, xxc256) la 16 mbit.Flexibilitatea sa o face populară într-o varietate de aplicații cu scop general.

• Interfață sincronă

SRAM sincron acceptă aplicațiile care necesită transmisii de explozie, cum ar fi memoria cache, cu capacități de până la 18 mbit.Este optimizat pentru transferuri de date rapide și coordonate.

Încorporat în chipsuri

• Microcontrolere

În microcontrolere, SRAM oferă memorie la scară mică (32 de octeți până la 128 kilobiți) pentru procesarea sarcinilor în sistemele încorporate.

• Cache -uri CPU

SRAM servește ca cache în procesoare de înaltă performanță, stocând date utilizate frecvent pentru a îmbunătăți viteza de procesare.Acesta variază de la câțiva kilobiți la mai multe megabyte.

• Registre

Procesoarele folosesc SRAM ca stocare temporară în registre, permițând o prelucrare mai rapidă a datelor în timpul operațiunilor.

• ASIC -uri și IC -uri specializate

SRAM este adesea încorporat în circuite integrate specifice aplicației (ASIC) pentru accesul rapid la memorie în aplicații personalizate.

Dispozitive FPGA și CPLD

SRAM este esențial în FPGA și CPLDS pentru stocarea fișierelor de date temporare și de configurare, care susține natura reprogramabilă a acestor dispozitive.

Aplicații încorporate în dispozitive

• Sisteme industriale și științifice

În echipamentele industriale și științifice, SRAM este utilizat pentru cerințe de memorie fiabile și de mare viteză, cum ar fi în sistemele de electronice și de control auto.

• Electronica de consum

Dispozitivele moderne precum camerele digitale, telefoanele mobile și jucăriile folosesc SRAM pentru o gestionare rapidă și eficientă a datelor, integrând adesea mai multe megabyte pentru o funcționare lină.

• Procesarea semnalului în timp real

SRAM cu două porturi este utilizat în mod obișnuit în aplicațiile de procesare a semnalului în timp real pentru a gestiona eficient fluxurile de date continue.

Aplicații computerizate

• PC -uri și stații de lucru

SRAM este o bază în calculatoare, care servește ca memoria cache a procesorului intern și cache în modul de explozie externă pentru a îmbunătăți performanța.

• Dispozitive periferice

Dispozitivele periferice precum imprimante, routere și hard disk -uri se bazează pe SRAM pentru a tampona și gestiona datele pentru operațiuni mai ușoare.

• unități optice

Drivele CD-ROM și CD-RW folosesc SRAM ca buffer de piese audio, asigurând redare și înregistrare fără probleme.

• Echipamente de rețea

SRAM este integrat în modemuri de cablu și alte dispozitive de rețea pentru a gestiona și tampona datele eficient.

Aplicații entuziaste

• Procesoare de bricolaj

Pentru pasionații și pasionații, interfața simplă a SRAM și lipsa ciclurilor de actualizare o fac ideală pentru proiectele de procesor DIY.Adresa directă și accesul la autobuzul de date simplifică integrarea, permițând utilizatorilor să se concentreze pe performanță.
