Ce este o diodă Flyback?Cum funcționează și de ce circuitul tău are nevoie de unul

În acest articol, veți afla ce este o diodă flyback și de ce aveți nevoie de ea în circuite cu relee, motoare și solenoizi.Veți înțelege cum este creat EMF înapoi atunci când curentul se oprește brusc și cum vă poate deteriora dispozitivele de comutare.Articolul explică cum funcționează o diodă flyback, unde ar trebui să o plasați și cum să o alegeți pe cea potrivită.Veți vedea, de asemenea, tipuri comune de diode și modul în care sunt utilizate în circuite.

Catalog

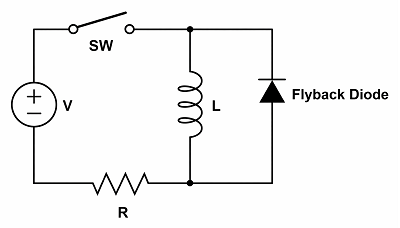

Figura 1. Circuitul diodei Flyback

Ce este o diodă Flyback?

O diodă flyback este o diodă de protecție conectată într-un circuit inductiv pentru a preveni vârfurile de înaltă tensiune atunci când curentul este întrerupt brusc.Se mai numește și diodă de rulare liberă, diodă amortizor sau diodă EMF inversă.Această diodă este utilizată în principal cu bobine precum relee, solenoizi și motoare care stochează energie într-un câmp magnetic.Când dispozitivul de comutare se oprește, energia stocată poate crea o tensiune inversă periculoasă.Dioda flyback protejează tranzistoarele, MOSFET-urile și alte componente de comutare împotriva daunelor cauzate de EMF înapoi în circuitele inductive.

De ce este necesară o diodă Flyback?

Componentele inductive precum bobinele și releele stochează energie sub formă de câmp magnetic în timp ce curentul trece prin ele.Când sursa de alimentare este deconectată brusc, câmpul magnetic se prăbușește foarte repede.Această schimbare bruscă a curentului generează un vârf de tensiune înaltă, cunoscut sub numele de back EMF (forță electromotoare).Spike de tensiune poate fi mult mai mare decât tensiunea de alimentare și poate deteriora dispozitivele de comutare sensibile.Este necesară o diodă flyback pentru a preveni ca acest tranzitoriu de înaltă tensiune să distrugă sau să slăbească componentele circuitului.

Cum funcționează o diodă Flyback?

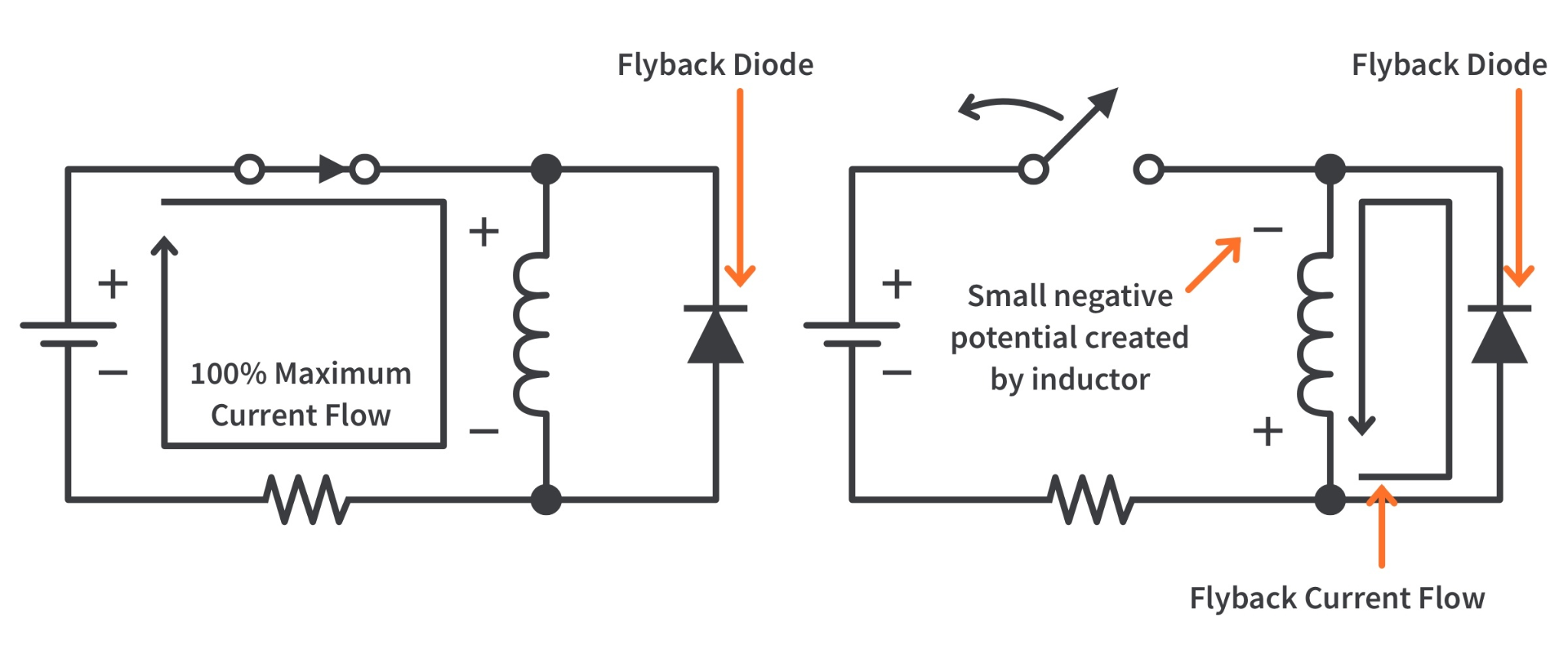

Figura 2. Funcționarea diodei Flyback (condiții normale și de oprire)

În condiții de funcționare normală, când comutatorul este închis și curentul trece prin bobină, dioda flyback este polarizată invers și nu conduce.În această stare, rămâne inactiv și nu afectează circuitul.Când întrerupătorul se deschide, curentul prin inductor nu se poate opri instantaneu, deoarece inductorii rezistă la schimbările bruște de curent.Câmpul magnetic de colaps produce o tensiune inversă pe bobină.Această tensiune inversă polarizează înainte dioda flyback, permițând curentului să circule prin bobină și bucla de diodă.Curentul de recirculare scade treptat pe măsură ce energia stocată este eliberată.În timpul acestui proces, dioda fixează tensiunea la un nivel sigur, protejând dispozitivul de comutare de vârfurile de înaltă tensiune.

Plasarea diodei Flyback într-un circuit

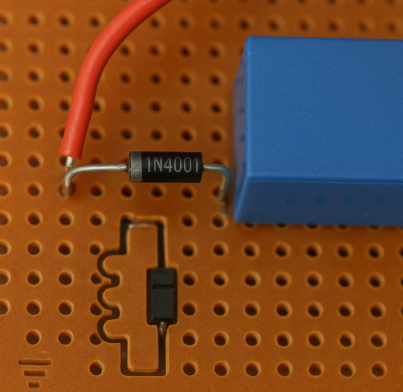

Figura 3. Conexiunea diodei Flyback

O diodă flyback este conectată în paralel cu sarcina inductivă, cum ar fi o bobină de releu sau înfășurare a motorului.Dioda este plasată cu polaritatea corectă, adică catodul său se conectează la partea de alimentare pozitivă a bobinei, iar anodul său se conectează la partea negativă.Această orientare asigură că dioda rămâne polarizată invers în timpul funcționării normale.Când comutatorul se oprește, polaritatea bobinei se inversează și dioda devine polarizată înainte.După cum se arată în Figura 3, conectarea diodei direct peste bobină oferă protecție imediată dispozitivului de comutare.

Cum să alegi dioda Flyback potrivită?

Selectarea corectă a diodei flyback asigură o protecție fiabilă a circuitului și o durată lungă de viață a componentelor.Dioda trebuie să se potrivească cu caracteristicile electrice ale sarcinii inductive și ale dispozitivului de comutare.

1. Verificați tensiunea nominală inversă

Tensiunea nominală inversă a diodei trebuie să fie mai mare decât tensiunea de alimentare a circuitului.Acest lucru asigură că dioda poate rezista în siguranță la tensiunea normală de funcționare fără a se defecta.Se recomandă o marjă de siguranță pentru a preveni defecțiunile în condiții tranzitorii.Verificați întotdeauna tensiunea maximă de alimentare înainte de a selecta dioda.

2. Verificați evaluarea curentului direct

Dioda trebuie să gestioneze curentul de vârf care curge prin bobină atunci când întrerupătorul se oprește.Valoarea curentului direct trebuie să fie egală sau mai mare decât curentul de funcționare al inductorului.Dacă ratingul este prea scăzut, dioda se poate supraîncălzi și eșua.Alegeți o diodă cu o capacitate de curent suficientă pentru o performanță fiabilă.

3. Luați în considerare viteza de recuperare

În circuitele cu comutare rapidă, cum ar fi controlul motorului PWM, viteza de recuperare devine importantă.Este posibil ca o diodă de recuperare lentă să nu răspundă suficient de repede în aplicațiile de înaltă frecvență.Pentru astfel de circuite, o diodă de recuperare rapidă îmbunătățește performanța și reduce pierderile de comutare.Diodele standard sunt potrivite pentru circuitele cu relee de joasă frecvență.

4. Decideți între diode standard, rapide sau Schottky

Diodele redresoare standard funcționează bine pentru protecția de bază a releului și a solenoidului.Diodele de recuperare rapidă sunt preferate în sursele de alimentare cu comutare și în circuitele de control de mare viteză.Diodele Schottky oferă comutare foarte rapidă și cădere mai mică de tensiune directă, ceea ce îmbunătățește eficiența.Alegerea depinde de viteza de comutare și de cerințele circuitului.

Diode comune utilizate ca diode Flyback

După ce ați înțeles cum să alegeți o diodă flyback, vă ajută să cunoașteți tipurile comune de diode utilizate în circuite.Fiecare tip este selectat pe baza vitezei de comutare, a eficienței și a cerințelor de frecvență a circuitului.

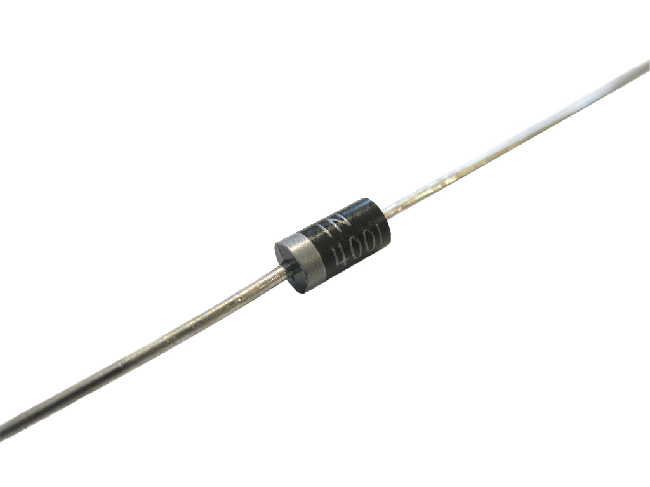

Seria 1N4001–1N4007

Figura 4. Dioda 1N400x

Seria 1N4001–1N4007 este un grup de diode redresoare de uz general utilizate în mod obișnuit ca diode flyback în circuitele de joasă frecvență.Aceste diode sunt proiectate pentru redresarea standard a puterii și protecția de bază a sarcinii inductive.Acestea se ocupă de curent moderat și sunt utilizate pe scară largă în circuitele de driver de relee și sistemele mici de control al motoarelor DC.Diferența dintre fiecare model constă în principal în tensiunea nominală inversă maximă.Deoarece sunt diode cu recuperare lentă, acestea sunt cele mai potrivite pentru aplicațiile de comutare de viteză redusă.După cum se arată în figură, această diodă cu plumb axial este simplă ca structură și disponibilă pe scară largă în componentele electronice.

HER108

Figura 5. Dioda HER108

HER108 este o diodă de recuperare rapidă de înaltă eficiență concepută pentru aplicații de comutare de viteză mai mare.Este folosit în mod obișnuit ca o diodă flyback în sursele de alimentare în comutație și circuitele de control PWM.În comparație cu diodele redresoare standard, are un timp de recuperare invers mai rapid, ceea ce reduce pierderile de comutare.Acest lucru îl face potrivit pentru circuitele care funcționează la frecvențe mai mari.HER108 acceptă, de asemenea, o capacitate mai mare de gestionare a tensiunii, făcându-l fiabil în medii solicitante.După cum este ilustrat în figură, acesta vine de obicei într-un pachet axial similar cu alte diode redresoare.

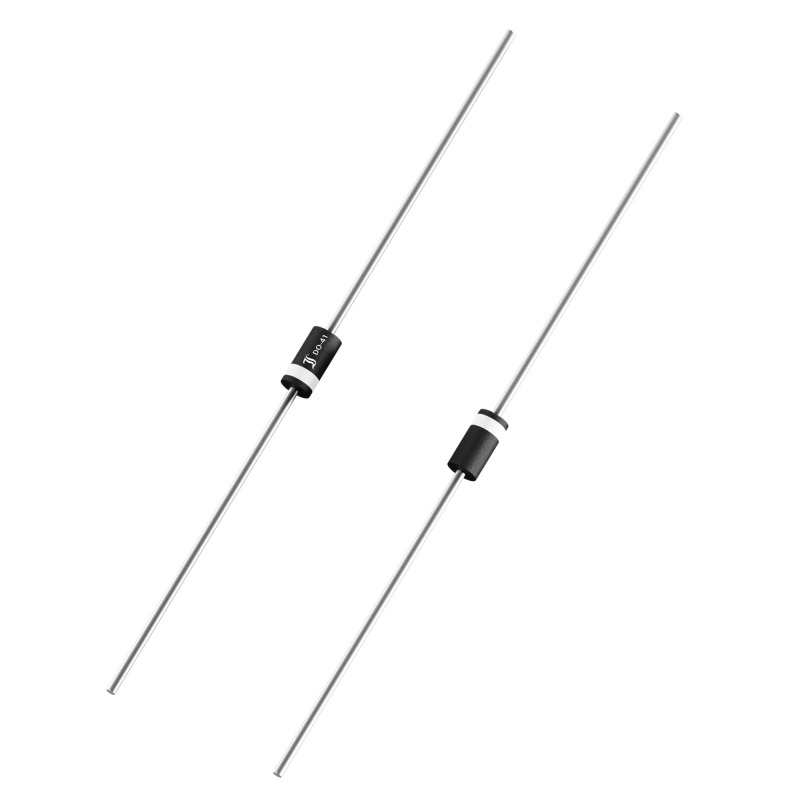

UF4007

Figura 6. Dioda UF4007

UF4007 este o diodă de recuperare ultra-rapidă utilizată pe scară largă pentru protecția contra zborului în circuitele electronice de mare viteză.Oferă aceeași gamă de tensiune nominală ca și 1N4007, dar cu performanțe de comutare mult mai rapide.Această caracteristică îl face ideal pentru comutarea regulatoarelor, invertoarelor și circuitelor SMPS.Datorită timpului său rapid de recuperare, reduce zgomotul și îmbunătățește eficiența generală a sistemului.Este adesea selectat atunci când diodele standard sunt prea lente pentru aplicație.După cum se vede în figură, arată similar cu o diodă redresoare obișnuită, dar este optimizată pentru funcționarea de înaltă frecvență.

FR107

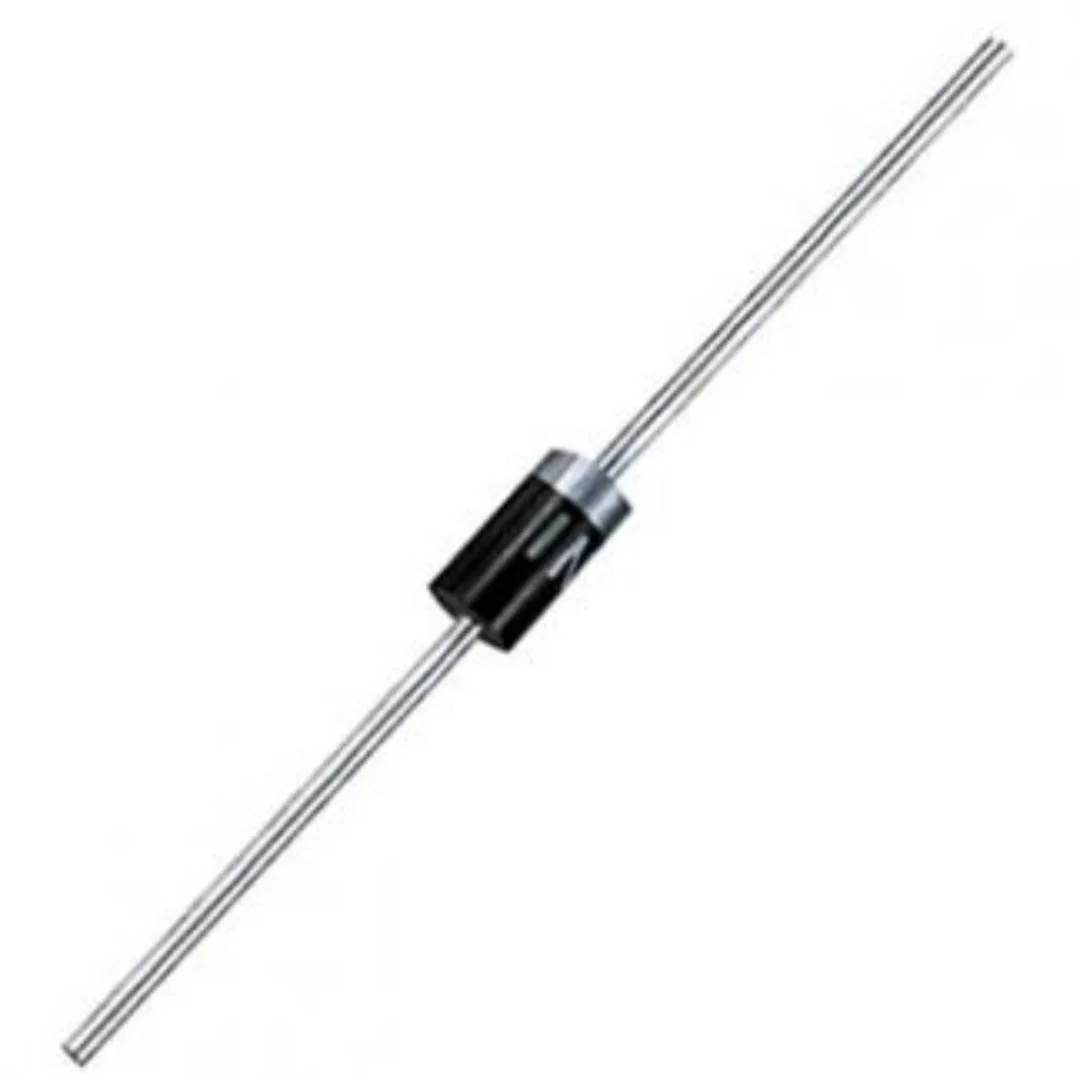

Figura 7. Dioda FR107

FR107 este o diodă redresoare cu recuperare rapidă folosită în mod obișnuit pentru aplicații de tip flyback și freewheeling.Oferă o recuperare inversă mai rapidă în comparație cu diodele standard 1N400x.Acest lucru îl face potrivit pentru circuitele de comutare de frecvență medie și sistemele de acționare a motorului.FR107 acceptă manevrarea curentului moderat și performanță stabilă în condiții de comutare.Este adesea folosit în circuitele de alimentare unde este necesară o viteză de răspuns îmbunătățită.După cum este afișat în Figura 7, acesta vine într-un pachet compact de cabluri axiale pentru montarea ușoară a PCB-ului.

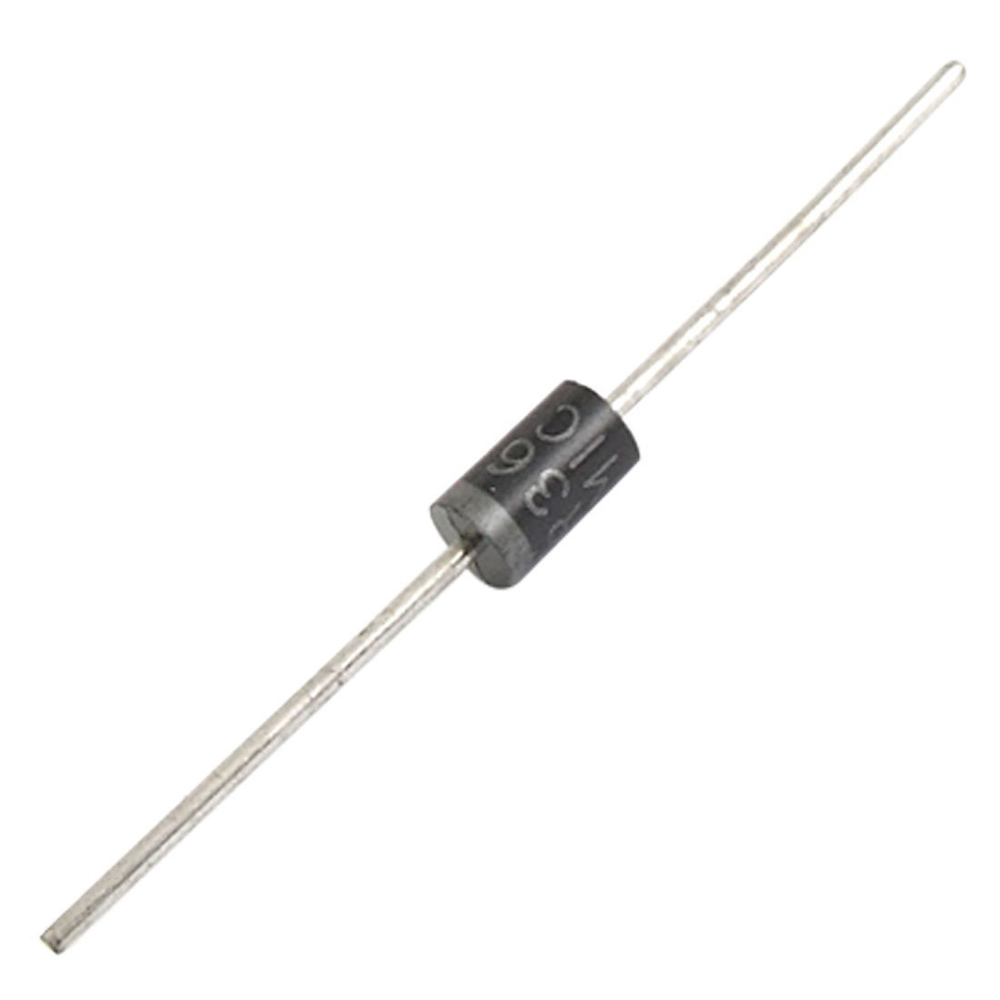

1N5819

Figura 8. Dioda Schottky 1N5819

1N5819 este o diodă Schottky folosită în mod obișnuit ca diodă de tip flyback în circuite de joasă tensiune și de înaltă eficiență.Spre deosebire de diodele redresoare standard, are o cădere de tensiune directă foarte mică.Acest lucru reduce pierderea de putere și îmbunătățește eficiența sistemelor alimentate cu baterii.De asemenea, oferă o performanță de comutare foarte rapidă, făcându-l potrivit pentru convertoare DC-DC de înaltă frecvență.Datorită căderii sale scăzute de tensiune, este utilizat pe scară largă în driverele de motoare de joasă tensiune și electronicele încorporate.După cum se arată în figură, dioda are un factor de formă axial tipic, dar utilizează tehnologia de barieră Schottky intern.

Dioda Flyback vs Dioda Freewheeling vs Snubber

Termenii flyback diode și freewheeling diode sunt adesea folosiți interschimbabil, dar se referă la contexte de utilizare ușor diferite.Cu toate acestea, un circuit amortizor este o metodă de protecție mai largă, care poate folosi rezistențe și condensatori în loc de o diodă.

Parametru	Dioda Flyback	Diodă cu roată liberă	Circuit RC Snubber
Definiție de bază	Dioda de protectie pentru sarcini inductive	Diodă care permite recircularea curentului	Rețea de suprimare a tensiunii rezistență-condensator
Scopul principal	Suprimați EMF înapoi	Menține calea curentă	Reduceți vârfurile de tensiune și sunetul
Componente tipice	O singură diodă	O singură diodă	Rezistor + Condensator
Folosit cu	Relee, motoare, bobine	Inductori în convertoare	Dispozitive de comutare
Plasarea	În sarcină inductivă	Peste inductor	Peste comutator sau sarcină
Controlul tensiunii	Fixează tensiunea la un nivel sigur	Menține fluxul de curent	Absoarbe energia tranzitorie
Complexitatea circuitului	Foarte simplu	Foarte simplu	Mai complex
Reducere EMI	Moderat	Moderat	Înalt
Impactul vitezei de comutare	Încetinește dezintegrarea curentului	Încetinește dezintegrarea curentului	Permite dezintegrarea controlată
Disiparea puterii	Scăzut	Scăzut	Mai mare datorită rezistenței
Adecvarea frecvenței	Scăzut spre mediu	Medie spre mare	Circuite de înaltă frecvență
Manipularea energiei	Energie magnetică	Energie magnetică	Energia electrică tranzitorie
Termen de utilizare comun	Protecție releu	Convertor de putere inductor	Protecție la comutare de mare viteză
Număr de componente	Unul	Unul	Două sau mai multe

Avantajele utilizării diodelor Flyback

Diodele Flyback sunt utilizate pe scară largă deoarece oferă o protecție simplă și eficientă a circuitului.Acestea îmbunătățesc fiabilitatea și reduc riscul de defecțiune în sistemele de comutare.

• Protejează tranzistoarele, MOSFET-urile și dispozitivele de comutare de vârfurile de tensiune

• Reduce zgomotul electric și interferența electromagnetică (EMI)

• Componentă ieftină și disponibilă pe scară largă

• Uşor de instalat cu conexiune paralelă simplă

• Îmbunătățește durabilitatea generală a circuitului și durata de viață

• Necesită complexitate suplimentară minimă de proiectare

Aplicații ale diodelor Flyback

Diodele Flyback sunt utilizate în mod obișnuit în circuitele care conțin sarcini inductive.Rolul lor este mare în menținerea funcționării stabile și sigure în multe sisteme electronice.

1. Circuite driver de releu

Diodele Flyback sunt utilizate pe scară largă în circuitele de driver de releu pentru a proteja tranzistoarele care controlează bobina releului.Când releul se oprește, dioda previne vârfurile de înaltă tensiune.Acest lucru asigură funcționarea fiabilă în sistemele de automatizare și control.

2. Control motor DC

În circuitele de acționare a motoarelor de curent continuu, diodele flyback protejează dispozitivele de comutare de vârfurile de tensiune inductive.Ele sunt utilizate în controlul motorului H-bridge și regulatoarele de viteză PWM.Acest lucru ajută la menținerea funcționării stabile a motorului.

3. Sisteme de control cu solenoid

Solenoizii generează o tensiune inductivă puternică atunci când sunt opriți.O diodă flyback previne deteriorarea componentelor electronice de control.Aceste sisteme sunt comune în automatizarea industrială și controlul supapelor.

4. Electronice auto

Diodele Flyback sunt utilizate în modulele de relee auto și circuitele de acționare.Vehiculele conțin multe sarcini inductive, cum ar fi injectoare de combustibil și relee.Protecția corespunzătoare îmbunătățește fiabilitatea pe termen lung în medii dure.

5. Comutarea surselor de alimentare

În circuitele de comutare de putere, diodele flyback sunt utilizate pentru a gestiona fluxul de energie în componentele inductive.Ele ajută la protejarea MOSFET-urilor și la controlul vârfurilor de tensiune.Acest lucru îmbunătățește stabilitatea sistemului în sistemele de alimentare reglate.

6. Sisteme încorporate și cu microcontrolere

Microcontrolerele controlează adesea releele și motoarele prin tranzistoare.Diodele Flyback protejează aceste sisteme logice de joasă tensiune de tranzitorii inductivi.Acest lucru previne resetările neașteptate sau deteriorarea hardware-ului.

Concluzie

O diodă flyback protejează dispozitivele de comutare oferind o cale sigură pentru curentul inductiv atunci când alimentarea este oprită.Plasarea corectă pe sarcina inductivă și selecția corectă pe baza tensiunii nominale, a capacității curente și a vitezei de recuperare sunt importante pentru o protecție eficientă.Diferite tipuri de diode, inclusiv standard, de recuperare rapidă și diode Schottky, sunt alese în funcție de frecvența de comutare și nevoile de eficiență.Prin reducerea vârfurilor de tensiune, a zgomotului electric și a tensiunii componentelor, diodele flyback îmbunătățesc fiabilitatea și prelungesc durata de viață a sistemelor electronice.
