Ce este un invertor de putere?Cum funcționează, tipuri, componente și aplicații

Un invertor de putere vă permite să convertiți curent continuu în curent alternativ, astfel încât să puteți rula dispozitive electrice obișnuite.Pentru a înțelege cum funcționează, trebuie să cunoașteți componentele sale de bază, principiul de funcționare, tipurile, specificațiile, avantajele, limitările și aplicațiile.Veți vedea, de asemenea, cum diferă invertoarele de putere de dispozitive precum sistemele UPS și convertoarele.Până la sfârșit, veți înțelege factorii cheie implicați în selectarea invertorului potrivit nevoilor dumneavoastră.

Catalog

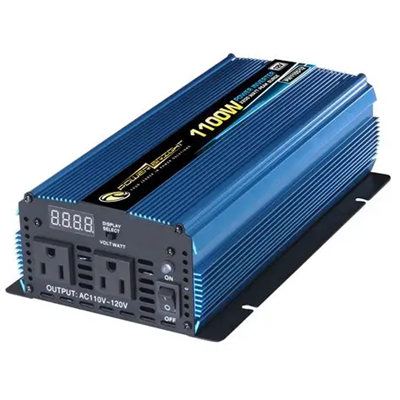

Figura 1. Invertor de putere portabil

Ce este un invertor de putere?

Un invertor de putere este un dispozitiv electronic care schimbă curentul continuu (DC) în curent alternativ (AC).Alimentarea DC provine de obicei din surse cum ar fi bateriile, panourile solare sau sistemele electrice ale vehiculelor, în timp ce curentul AC este forma standard utilizată de majoritatea aparatelor electrocasnice și prizelor de perete.Scopul principal al unui invertor de putere este de a face electricitatea DC utilizabilă pentru echipamentele alimentate cu curent alternativ.În termeni simpli, acționează ca o punte între o sursă de curent continuu și dispozitivele de curent alternativ.Datorită acestei funcții, invertoarele de putere sunt utilizate pe scară largă oriunde este necesar ca electricitatea stocată sau în afara rețelei să ruleze sarcini electrice standard.

Componentele principale ale unui invertor de putere

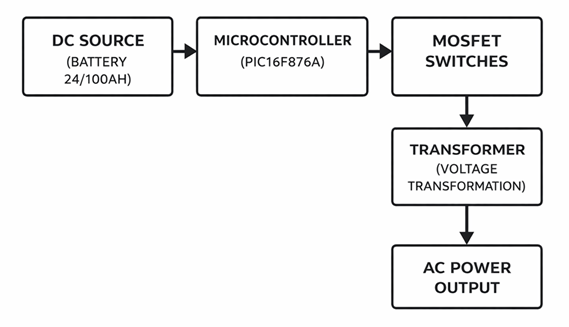

Figura 2. Componentele principale ale unui invertor de putere

• Sursa DC

Aceasta este sursa de alimentare de intrare a invertorului.Furnizează curent electric continuu pe care invertorul o va transforma în curent alternativ.În multe sisteme, sursa de curent continuu este o bancă de baterii care stochează energie pentru utilizare portabilă, de rezervă sau în afara rețelei.

• Microcontroler

Această parte acționează ca secțiune de control a invertorului.Gestionează semnalele de temporizare și ajută la coordonarea modului în care funcționează etapa de comutare.În modelele practice, controlerul ajută, de asemenea, la menținerea stabilă și organizată a ieșirii.

• Comutatoare MOSFET

MOSFET-urile sunt dispozitive electronice de comutare utilizate în treapta de putere.Acestea pornesc și opresc intrarea DC la viteză mare pentru a crea modelul electric în schimbare necesar pentru ieșirea AC.Capacitatea lor de comutare rapidă le face o alegere comună în circuitele invertoare moderne.

• Transformator (transformare de tensiune)

Transformatorul ajustează nivelul de tensiune pentru a se potrivi cu ieșirea necesară.În multe modele de invertor, ajută la creșterea tensiunii până la un nivel de curent alternativ mai ridicat.De asemenea, acceptă izolarea electrică în unele sisteme.

• Ieșire de curent alternativ

Aceasta este secțiunea finală de ieșire a invertorului.Furnizează curent alternativ care poate fi utilizat de aparatele sau echipamentele conectate.Ieșirea este proiectată pentru a furniza energie într-o formă pe care dispozitivele AC o pot accepta.

Cum funcționează un invertor de putere?

Figura 3. Principiul de funcționare simplificat al invertorului de putere

Un invertor de putere funcționează prin preluarea constantă a curentului electric continuu și convertirea acesteia într-o ieșire electrică în schimbare care se comportă ca o putere de curent alternativ.În primul rând, energia de intrare este procesată electronic, astfel încât curentul să poată fi comutat foarte repede înainte și înapoi.Această comutare rapidă creează un model alternativ în locul fluxului unidirecțional constant găsit în puterea de curent continuu.Forma de undă este apoi modelată și condiționată, astfel încât să se potrivească mai bine cu forma de electricitate AC utilizată de dispozitivele obișnuite.În multe modele, tensiunea este, de asemenea, ajustată în timpul procesului, astfel încât ieșirea să fie potrivită pentru sarcina dorită.Rezultatul este o sursă de curent alternativ care poate alimenta aparate, unelte sau echipamente electronice de la o baterie sau o altă sursă de curent continuu.Această conversie DC-la-AC prin comutare de mare viteză este principiul de bază al unui invertor de putere.

Tipuri de invertoare de putere

Invertor unde pătrate

Un invertor cu undă pătrată este cel mai simplu tip de invertor de putere.Produce o formă de undă de bază care comută brusc între tensiunea pozitivă și cea negativă, cu o formă mică între ele.Deoarece ieșirea este foarte abruptă, forma de undă nu este netedă ca electricitatea normală.Acest design simplu face ca invertoarele cu undă pătrată să fie ușor de construit și cu o complexitate redusă.Cu toate acestea, ieșirea brută poate crea zgomot, căldură sau performanță slabă în multe dispozitive electrice.Sunt potrivite în principal pentru sarcini rezistive foarte simple și echipamente simple care nu necesită energie curată.În aplicațiile moderne, invertoarele cu undă pătrată sunt mai puțin comune, deoarece multe aparate au nevoie de o formă de undă AC mai stabilă.

Invertor cu undă sinusoidală modificat

Un invertor cu undă sinusoidală modificat este un invertor de putere care produce o formă de undă AC în trepte sau asemănătoare unei scări.Ieșirea sa este mai lină decât o undă pătrată, dar tot nu este aceeași cu unda sinusoidală curată furnizată de rețeaua electrică.Acest design este utilizat pe scară largă deoarece oferă un echilibru între cost și performanță de bază.Multe dispozitive obișnuite pot funcționa cu putere de undă sinusoidală modificată, în special sarcini simple de uz casnic și unele electronice mici.Chiar și așa, forma de undă în trepte poate provoca zgomot, căldură suplimentară sau eficiență redusă în echipamentele sensibile și dispozitivele cu motor.De aceea, acest tip de invertor este adesea folosit pentru sarcini de uz general, mai degrabă decât pentru electronice delicate.Rămâne o opțiune comună în care accesibilitatea contează mai mult decât calitatea premium a formei de undă.

Invertor cu undă sinusoidală pură

Un invertor cu undă sinusoidală pură este un invertor de putere care produce o formă de undă CA netedă foarte apropiată de puterea standard de utilitate.Ieșirea sa este proiectată pentru a se potrivi cu electricitatea curată în formă de sinus folosită în case, birouri și multe sisteme comerciale.Deoarece forma de undă este stabilă și rafinată, funcționează bine cu electronice sensibile, echipamente audio, dispozitive medicale și aparate cu motoare.Această ieșire mai curată ajută, de asemenea, la reducerea zgomotului electric, a supraîncălzirii și a problemelor de performanță la sarcini solicitante.Invertoarele cu undă sinusoidală pură sunt de obicei alese atunci când calitatea energiei este o prioritate de vârf.Sunt utile în special în sistemele în care funcționarea fiabilă contează mai mult decât costul inițial mai mic.Din acest motiv, acest tip este văzut pe scară largă ca opțiunea preferată pentru aplicațiile AC avansate sau sensibile

Specificații invertorului de putere

	Specificații
Tensiune de intrare	Intrare comună DC niveluri: 12 V, 24 V sau 48 V DC.
Tensiune de ieșire	AC standard ieșire: 110 V, 120 V, 220 V sau 230 V AC.
Frecvența de ieșire	Ieșire frecventa: 50 Hz sau 60 Hz.
Putere nominală	Continuă putere de ieșire de obicei 150 W până la 5000 W.
Putere de supratensiune	Putere de vârf scurtă aproximativ 1,5× până la 2× puterea nominală.
Tipul formei de undă	Forma de unda de iesire: Undă pătrată, undă sinusoidală modificată sau undă sinusoidală pură.
Eficiență	Tipic eficiență de conversie: 85% până la 95%.
Putere fără sarcină Consumul	Utilizarea energiei inactiv de obicei 5 W până la 25 W.
Supraîncărcare Protecție	Protecție se activează la aproximativ 100–120% din puterea nominală.
Scurtcircuit Protecție	Ieșirea se oprește jos imediat în timpul unui scurtcircuit.
Tensiune scăzută Închidere	Are loc oprirea aproape de 10,5 V, 21 V sau 42 V, în funcție de tensiunea sistemului.
Înaltă tensiune Protecție	Protecție activează aproape de 15 V, 30 V sau 60 V, în funcție de tensiunea sistemului.
Tensiune de ieșire Reglementare	Tensiune de ieșire menţinută la ±5% din valoarea nominală.
Metoda de răcire	Răcirea folosește căldură chiuvete sau ventilatoare de răcire.
Funcționează Interval de temperatură	Interval tipic: -10 °C până la 50 °C.

Avantajele și limitele invertoarelor de putere

Avantajele invertoarelor de putere

• Transformă puterea DC în putere AC utilizabilă.

• Permite bateriilor să funcționeze cu aparatele electrocasnice standard.

• Suportă sisteme de alimentare portabile.

• Funcționează bine în configurații off-grid.

• Util în sistemele de energie solară.

• Ajută la furnizarea de energie electrică de rezervă în timpul întreruperilor.

• Poate alimenta echipamentele din interiorul vehiculelor și RV-urilor.

• Disponibil în diferite dimensiuni pentru diferite sarcini.

Limitările invertoarelor de putere

• O parte din energie se pierde în timpul conversiei.

• Calitatea ieșirii depinde de tipul de invertor.

• Formele de undă de calitate scăzută pot afecta dispozitivele sensibile.

• Fiecare invertor are o limită de putere fixă.

• Sarcinile mari de pornire pot depăşi capacitatea mică a invertorului.

• Acumularea de căldură poate reduce performanța.

• Durata de funcţionare a bateriei depinde de puterea DC stocată.

• Unitățile mai mari pot costa mai mult și necesită o răcire mai bună.

Aplicații ale invertoarelor de putere

Invertoarele de putere sunt utilizate în multe sisteme care au nevoie de electricitate AC de la o sursă DC.Valoarea lor practică provine din faptul că energia stocată, mobilă sau regenerabilă poate fi utilizată pentru diferite echipamente.

1. Sisteme de energie solară

În instalațiile solare, panourile generează electricitate DC, dar majoritatea aparatelor și sistemelor locale de alimentare folosesc curent AC.Un invertor de putere schimbă DC generat de solar în AC, astfel încât casele, clădirile sau echipamentele să îl poată utiliza.Acest lucru face ca invertorul să fie unul dintre dispozitivele centrale în multe configurații solare rezidențiale și în afara rețelei.Este deosebit de important atunci când energia solară trebuie să suporte sarcini normale de curent alternativ.

2. Sisteme de alimentare de rezervă

Invertoarele de putere sunt utilizate pe scară largă în sistemele de alimentare de rezervă conectate la baterii.Când sursa principală de alimentare nu este disponibilă, invertorul furnizează ieșire AC din energia DC stocată.Acest lucru permite iluminatului, electrocasnicelor mici și altor dispozitive să continue să funcționeze în timpul întreruperilor.Astfel de sisteme sunt obișnuite în case, cabine și instalații mici de alimentare de urgență.

3. Vehicule, RV-uri și bărci

În mediile mobile, puterea disponibilă este de obicei stocată ca DC în baterii.Un invertor de putere permite utilizatorilor să ruleze încărcătoare de curent alternativ, unelte, aparate și electronice în timpul călătoriilor.Acest lucru este util în mașini, vehicule de agrement, sisteme marine și configurații de camping.Acesta adaugă flexibilitate prin extinderea puterii bateriei la dispozitivele proiectate pentru electricitate de la priză de perete.

4. Centrale electrice portabile

Centralele electrice portabile includ adesea un invertor încorporat pentru a furniza prize de curent alternativ.Bateria din interior stochează energie DC, iar invertorul face ca această energie să fie utilizabilă pentru laptopuri, lumini, electrocasnice mici și echipamente de exterior.Acest lucru face ca sistemele portabile să fie utile pentru călătorii, munca pe teren și pregătirea pentru situații de urgență.Confortul lor depinde în mare măsură de puterea de ieșire a invertorului și de calitatea formei de undă.

5. Case off-grid și site-uri la distanță

În zonele îndepărtate fără servicii de utilități, puterea de curent continuu stocată din baterii sau surse regenerabile necesită adesea conversie la curent alternativ.Un invertor de putere face posibilă rularea sarcinilor uzuale de uz casnic în aceste locații.Acestea includ iluminatul, ventilatoarele, micile aparate de bucătărie, echipamentele de comunicare și instrumentele de bază.În sistemele în afara rețelei, invertorul este o legătură cheie între energia stocată și consumul zilnic de energie electrică.

6. Mic echipamente comerciale și de teren

Invertoarele de putere sunt, de asemenea, utilizate pentru service pe teren, lucrări în aer liber și instalații temporare.Acestea permit instrumentelor și dispozitivelor alimentate cu curent alternativ să funcționeze acolo unde alimentarea normală de la rețea nu este disponibilă.Acest lucru este util pentru echipele de întreținere, stațiile de monitorizare la distanță, suportul în construcție și platformele mobile de lucru.În aceste cazuri, invertorul îmbunătățește accesul la curent alternativ în medii flexibile sau în schimbare.

Invertor de putere vs UPS vs Convertor

Aspect	Invertor de putere	UPS	Convertor
Funcția principală	Convertește DC la curent alternativ	Oferă backup Putere AC și protecție	Schimbă unul formă electrică la alta
Intrare tipică	DC de la baterie sau sursa solara	Rețea de curent alternativ cu internă baterie	AC sau DC, în funcție de tip
Ieșire tipică	alimentare de curent alternativ	alimentare de curent alternativ	Ieșire AC sau DC
Baterie de rezervă	De obicei extern baterie	Baterie încorporată	De obicei nu baterie
Putere în timpul Întrerupere	Functioneaza daca baterie puterea este disponibilă	În mod automat furnizează energie de rezervă	Nu este conceput pentru întreruperi
Timp de transfer	Depinde de proiectarea invertorului	Foarte rapid sau aproape instant	Nu se aplică
Putere Condiționarea	Tensiune de bază control	Include supratensiune si protectie de tensiune	Depinde de proiectarea convertizorului
Protecție la supratensiune	Uneori incluse	Încorporat comun caracteristică	Nu un primar funcția
Ieșire cu formă de undă	Patrat, modificat sinus, sau sinus pur	De obicei curat Ieșire AC	Poate să nu producă AC
Utilizare tipică	Sisteme solare, vehicule, setări de rezervă	calculatoare, servere, dispozitive de rețea	Tensiune sau putere circuite de conversie
Energie stocată Sursa	Banca de baterii sau Alimentare DC	Baterie internă sistem	De obicei niciuna
Stabilitatea ieșirii	Depinde de calitatea invertorului	Ieșire stabilă pentru dispozitive sensibile	Depinde de etapa de conversie
Tip de încărcare comun	Aparate, scule, dispozitive generale	Sensibilă electronice	electronice circuite
Sistem Complexitatea	Moderat	Mai complex datorita la baterie și control	Variază în funcție de design
Scopul principal	Faceți DC utilizabil ca AC	Mentine puterea în timpul întreruperilor	Convertiți tensiunea sau tipul de putere

Concluzie

Invertoarele de putere joacă un rol cheie în transformarea energiei electrice stocate sau de curent continuu în curent alternativ utilizabil pentru o gamă largă de dispozitive și sisteme.Performanța lor depinde de factori precum tipul formei de undă, puterea nominală, eficiența, designul intern și aplicația dorită.Înțelegând componentele, funcționarea, specificațiile, beneficiile, dezavantajele și utilizările practice ale acestora, devine mai ușor să vedem cum se potrivesc în sistemele de alimentare moderne.O comparație clară cu unitățile și convertoarele UPS ajută, de asemenea, la definirea funcției și valorii lor unice.
