XC95144XL-10TQ144C Ghid CPLD: Caracteristici, arhitectură, programare și aplicații

Acest ghid se referă la XC95144XL-10TQ144C, un cip mic, dar puternic.Acesta explică ce face acest cip, cum funcționează și de ce este excelent pentru construirea de proiecte electronice rapide și inteligente.Veți afla despre cele mai bune caracteristici ale sale, cum ar fi modul în care rulează la viteză mare, funcționează cu putere redusă și vă conectați ușor cu alte părți ale sistemului dvs.Veți afla cum să -l programați pas cu pas fără a -l scoate de pe tablă.Dacă sunteți în căutarea unui cip flexibil și fiabil pentru a gestiona sarcinile logice, acest ghid vă va ajuta să înțelegeți de ce XC95144XL-10TQ144C este o alegere inteligentă.

Catalog

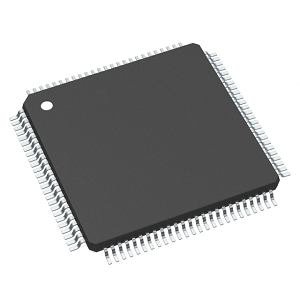

XC95144XL-10TQ144C Prezentare generală

XC95144XL-10TQ144C este un CPLD de înaltă performanță (dispozitiv logic programabil complex), aparținând familiei XC9500XL.Construit pentru o funcționare de joasă tensiune la 3.3V, are 144 de macroceluri și aproximativ 3.200 de porți utilizabile, ceea ce îl face ideal pentru o serie de aplicații logice digitale.Întârzierea sa logică rapidă de 10 ani și asistența de frecvență a sistemului de până la 178 MHz oferă o viteză solidă pentru proiecte solicitante.XC95144XL-10TQ144C acceptă programarea în sistem prin IEEE 1149.1 JTAG, simplificând actualizările de design și depanarea.De asemenea, încorporează matricea de comutare FastConnect II și blocurile de funcții de 54 de intrări pentru o rutare logică flexibilă și eficientă.Ca parte a familiei XC9500XL, acest CPLD este cunoscut pentru consumul său de energie redusă, caracteristici I/O bogate, inclusiv circuite de autobuz și histereză de intrare și flexibilitate a ambalajelor, inclusiv compatibilitatea cu pin cu dispozitive 5V-core.

Plasați-vă comenzile în vrac pentru XC95144XL-10TQ144C astăzi pentru a asigura o soluție fiabilă pentru designul logic scalabil și de mare viteză.

Caracteristici XC95144XL-10TQ144C

Capacitate logică: XC95144XL-10TQ144C oferă o capacitate logică de 144 de macroceluri.Aceste macroceluri sunt blocurile de construcție care permit crearea circuitelor digitale personalizate.Cu aproximativ 3.200 de porți utilizabile, acest CPLD oferă resurse ample pentru implementarea funcțiilor logice moderate până la complexe, cum ar fi mașini de stat, decodare de adrese și operațiuni logice de lipici în sisteme încorporate și proiecte digitale.

Performanță de mare viteză: Acest dispozitiv oferă o întârziere logică pin-to-pin de 10 nanosecunde, ceea ce îl face potrivit pentru operațiuni logice de mare viteză.De asemenea, acceptă frecvențele de ceas ale sistemului de până la 178 MHz, permițând dispozitivului să se ocupe de procesarea rapidă a datelor și aplicații sensibile la calendarul.Aceste caracteristici de performanță o fac ideală pentru controlul industrial, întreunerea comunicării și sistemele de gestionare a datelor.

Capabilități I/O flexibile: Echipat cu 117 pini I/O de utilizator adăpostiți într-un pachet TQFP cu 144 de pini, XC95144XL-10TQ144C oferă opțiuni extinse de conectivitate.I/O de 5V-toleranți la nivelul I/O acceptă nivelurile logice 5V, 3,3V și 2.5V, ceea ce îl face compatibil cu diverse sisteme de tensiune.Această flexibilitate ajută la interfațarea CPLD atât cu componentele moștenite, cât și cu cele moderne, fără a fi nevoie de schimbătoare de nivel.

Funcționare de joasă tensiune: XC95144XL-10TQ144C funcționează pe o sursă de alimentare de 3,3 V, reducând consumul de energie, menținând în același timp performanțe ridicate.Ieșirile sale pot fi, de asemenea, configurate pentru semnalizarea de 3.3V sau 2.5V, permițându-i să se încadreze în proiecte de putere redusă, fără a compromite fiabilitatea sau viteza.Acest lucru face o alegere excelentă pentru aplicațiile sensibile la energie, cum ar fi dispozitivele portabile sau cu baterii.

Programabilitate în sistem : Asistență JTAG (IEEE 1149.1) Programare în sistem, acest CPLD permite programarea sau actualizarea dispozitivului direct pe placa de circuit fără a-l elimina.Această caracteristică simplifică procesul de dezvoltare, făcând actualizările mai ușoare și reducând costurile de producție prin eliminarea nevoii de programare prin priză sau piese pre-programate.

Arhitectură logică avansată: Construit cu Matricea de comutare FastConnect II și blocurile de funcții de 54 de intrări, XC95144XL-10TQ144C oferă o rutare eficientă și o utilizare logică.Suportă până la 90 de termeni de produs pe macrocell, oferind mai multă flexibilitate pentru a implementa funcții logice complexe, fără a rămâne fără resurse de rutare sau logică.

Fiabilitate ridicată și longevitate: Dispozitivul oferă peste 10.000 de cicluri de program/ștergere și garantează păstrarea datelor de 20 de ani, ceea ce îl face adecvat pentru aplicații pe termen lung.Protecția sa robustă ESD care depășește 2.000V adaugă o fiabilitate suplimentară, protejând dispozitivul de deteriorarea electrostatică în timpul manipulării și funcționării.

Arhitectură XC95144XL

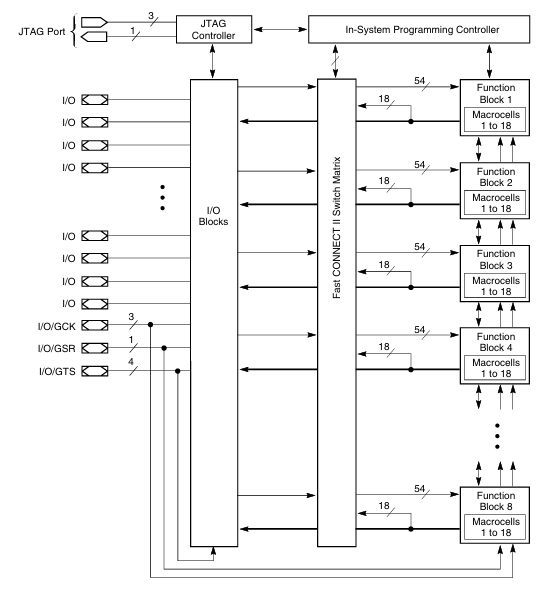

Diagrama reprezintă arhitectura internă a CPLD XC95144XL, în special modelul XC95144XL-10TQ144C de la AMD XILINX.Această arhitectură folosește o matrice de comutare FastConnect II la baza sa pentru a lega mai multe blocuri funcționale, blocuri de I/O și interfețe de programare.Controlerul JTAG din partea de sus permite testarea scanarelor de graniță și programarea în sistem, controlată de controlerul de programare în sistem.În partea stângă, blocurile I/O gestionează toate semnalele de intrare și ieșire, inclusiv semnale globale dedicate precum GCK (Global Clock), GSR (Global Set/Reset) și GTS (Global 3-State Control).

Nucleul arhitecturii este matricea de comutare, care se conectează la opt blocuri de funcții.Fiecare bloc funcțional conține 18 macroceluri, oferind elemente logice programabile utilizate pentru implementarea funcțiilor logice.Aceste blocuri sunt interconectate prin 54 de linii de intrare și 18 linii de feedback, permițând rutarea flexibilă a semnalelor.Combinația de blocuri de I/O, blocuri de funcții și matricea de comutare permite programarea modelelor logice complexe în cip, ceea ce face ca XC95144XL-10TQ144C să fie adecvat pentru o gamă largă de aplicații logice digitale.

Specificații XC95144XL-10TQ144C

Tip	Parametru
Producător	Amd xilinx
Serie	XC9500XL
Ambalaj	Tavă
Starea părții	Învechit
Tip programabil	În System Programable (Cicluri Program Min 10K/Ștergere)
Timp de întârziere TPD (1) Max	10 ns
Alimentare de tensiune - intern	3V ~ 3.6V
Numărul de elemente/blocuri logice	8
Numărul de macroceluri	144
Numărul de porți	3200
Numărul de I/O.	117
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	100-LQFP
Pachet de dispozitive furnizor	100-TQFP (14x14)
Numărul produsului de bază	XC95144

Aplicații XC95144XL-10TQ144C

Prelucrarea digitală a semnalului (DSP)

XC95144XL-10TQ144C este capabil să gestioneze sarcini de procesare a semnalului digital de bază, cum ar fi filtrarea, codificarea sau decodarea semnalelor digitale.Performanța sa logică rapidă și resursele programabile îl fac adecvat pentru susținerea manipulării semnalului în sistemele audio sau de comunicare încorporate.Acest lucru îl face ideal pentru aplicații care necesită o prelucrare fiabilă fără costul sau complexitatea cipurilor DSP dedicate.

Interfață și conversie protocol

Una dintre utilizările comune ale acestui CPLD este de a pune la punct lacunele de comunicare între diferite protocoale sau standarde de tensiune.De exemplu, poate traduce semnale între SPI și I2C sau între sistemele moștenite folosind autobuze paralele și interfețe seriale moderne.I/O de toleranță la 5V asigură o funcționare în siguranță în medii de tensiune mixtă, ceea ce îl face perfect pentru convertoarele de protocol în sisteme industriale sau încorporate.

Sisteme de control

Acest dispozitiv strălucește în aplicațiile logice de control, cum ar fi în automatizarea industrială.Abilitatea sa de a implementa mașini de stare finită îi permite să gestioneze sarcini precum controlul motorului, secvențarea sau verificările de siguranță a mașinii.Timpul său de răspuns rapid asigură că sistemele reacționează prompt la schimbarea condițiilor, îmbunătățind fiabilitatea în mediile de control.

Gestionarea memoriei

Cu capacitățile de decodare a adreselor și de rutare a datelor, XC95144XL-10TQ144C este potrivit pentru sarcinile de gestionare a memoriei.Poate fi utilizat pentru a construi controlere de memorie personalizate care coordonează comunicarea între un procesor și memoria externă, cum ar fi SRAM sau Flash.Acest lucru ajută la optimizarea calendarului accesului la date și îmbunătățește performanța generală a sistemului.

Echipamente de testare și măsurare

CPLD este o alegere excelentă pentru generarea de modele de testare, controlul secvențelor de măsurare sau gestionarea calendarului în echipamentele de testare, cum ar fi osciloscopurile sau analizoarele logice.Programabilitatea sa în sistem permite actualizarea sau îmbunătățirea algoritmilor de testare fără a elimina dispozitivul din circuit.

Telecomunicații

XC95144XL-10TQ144C este utilizat în echipamentele de rețea și telecomunicații pentru a gestiona fluxul de date, pentru a implementa protocolul și pentru a sprijini procesele de comunicare sensibile la sincronizare.Comutarea sa rapidă și performanța fiabilă o fac potrivită pentru stațiile de bază, routerele și repetitoarele de semnal.

Aplicații auto

În sistemele auto, CPLD acceptă unități de control pentru diagnosticare, sisteme de siguranță și gestionarea infotainmentului.Robustetea și capacitatea sa de a opera în mod fiabil în medii provocatoare îl fac valoros în electronica vehiculelor, unde siguranța și calendarul sunt importante.

XC95144XL-10TQ144C Piese similare

• XC95144XL-10CSG144I

• XC95144XL-10CSG144C

• XC95144XL-10TQ144I

XC95144XL-10TQ144C Pași de programare

1. Intrare de proiectare: Începeți prin a crea designul logic folosind un limbaj de descriere hardware precum VHDL sau Verilog.Deschideți Xilinx ISE Design Suite și configurați un nou proiect, asigurându-vă că selectați corect XC95144XL-10TQ144C ca dispozitiv țintă.Acest pas vă permite să definiți modul în care CPLD se va comporta prin descrierea circuitelor logice de care aveți nevoie.Software -ul va verifica codul dvs. pentru erori de sintaxă, asigurându -vă că proiectarea dvs. este scrisă corect înainte de a trece la pasul următor.

2. Sinteză și implementare: Odată ce designul dvs. este gata, utilizați instrumentele ISE pentru a sintetiza codul dvs.Acest lucru transformă logica HDL într -o listă de net care se potrivește cu arhitectura CPLD.După sinteză, rulați instrumente de implementare pentru a mapa, a plasa și a vă orienta proiectarea în resursele fizice ale XC95144XL-10TQ144C.Acest lucru asigură că funcțiile dvs. logice sunt atribuite corect blocurilor logice interne și pinilor I/O.

3. Generați fișier de programare: După implementare, continuați să generați un fișier Jedec (.Jed).Acest fișier conține datele de configurare compilate necesare pentru a vă programa CPLD.Fără acest fișier, programatorul nu vă poate încărca designul pe cip.Generarea acestui fișier este o sarcină simplă în ISE selectând opțiunea „Generați fișierul de programare”.

4. Configurare hardware: Pregătiți -vă hardware -ul conectând un programator JTAG (cum ar fi cablul de cablu Xilinx Platform) la pinii JTAG ale plăcii dvs.: TDI, TDO, TCK, TMS și GND.Asigurați -vă că placa dvs. CPLD este alimentate în mod corespunzător, de obicei 3.3V și verificați dacă toate conexiunile sunt stabile pentru a evita erorile de programare.

5. Programare: Lansați instrumentul de impact în ISE pentru a începe faza de programare.Detectați CPLD pe lanțul JTAG și alocați fișierul .Jed generat pe dispozitivul XC95144xL-10TQ144C detectat.Executați comanda programului pentru a transfera datele în cip.Acest pas durează în jur de 12,5 până la 14 secunde folosind o configurație standard bazată pe PC.

6. Verificare: După ce programarea este completă, utilizați instrumentele de verificare furnizate de ISE sau testați hardware -ul real pentru a vă asigura că CPLD funcționează așa cum este prevăzut.Puteți simula designul în prealabil sau puteți observa ieșirea dispozitivului pe proiectul dvs. fizic pentru a confirma funcționarea corectă.

XC95144XL-10TQ144C Avantaje

Procesare logică de mare viteză

XC95144XL-10TQ144C se remarcă pentru execuția sa logică rapidă, cu o întârziere de doar 10 nanosecunde și suport pentru frecvențele sistemului de până la 178 MHz.Acest avantaj de viteză permite construirea de sisteme de control mai rapide, procesoare și poduri de comunicare, fără a vă face griji cu privire la blocajele de sincronizare.Se asigură că chiar și în proiectele complexe, prelucrarea datelor și timpul de răspuns rămân rapide și eficiente, ceea ce face o potrivire excelentă pentru aplicațiile industriale și încorporate sensibile la timp.

Consum mai mic de energie

Spre deosebire de multe CPLD-uri mai vechi sau mai mari, acest dispozitiv funcționează la doar 3,3V, reducând semnificativ consumul de energie.Acest avantaj îl face perfect pentru produsele operate cu baterii sau sistemele sensibile la energie, unde este necesară economisirea puterii.Mulți beneficiază de timpi de operare mai lungi în echipamente portabile și costuri reduse de energie în sisteme mai mari, ceea ce îl face o alegere mai ecologică și mai prietenoasă.

Programare și depanare ușoară în sistem

XC95144XL-10TQ144C acceptă standardul JTAG IEEE 1149.1, permițând programarea și depanarea în sistem.Puteți actualiza sau reprograma CPLD chiar și după ce a fost instalat într -un circuit, fără a fi nevoie să îl eliminați sau să îl înlocuiți.Acest lucru economisește timp în timpul dezvoltării produsului, simplifică modernizarea pe teren și reduce costurile de întreținere.

Compatibilitate largă cu sistemele de tensiune mixtă

Unul dintre beneficiile sale cheie este I/O tolerant la 5V, care permite conectarea în siguranță a acestui CPLD la 5V, 3.3V sau 2,5V logică, fără a avea nevoie de schimbătoare de nivel extern.Această flexibilitate reduce numărul de componente, simplifică proiectarea circuitului și economisește spațiul plăcii, în special în modernizarea sistemului de semnală mixtă sau moștenire, unde coexistă diferite niveluri de tensiune.

XC95144XL-10TQ144C Dimensiuni de ambalare

• Tip de pachet: Pachet plat subțire de 144 pini (TQFP)

• Dimensiunea corpului: 20 mm × 20 mm

• Grosimea corpului: 1,4 mm (tipic)

• Place Pitch: 0,5 mm

• Interval de plumb general: Aproximativ 22 mm × 22 mm

• Tip de montare: Montare la suprafață (SMT)

XC95144XL-10TQ144C Producător

XC95144XL-10TQ144C este un dispozitiv logic programabil complex (CPLD) dezvoltat inițial de Xilinx, o companie renumită pentru expertiza sa în soluții logice programabile.În 2020, Xilinx a fost achiziționat de Amd (Dispozitive Advanced Micro), iar XC95144XL-10TQ144C este acum oferit sub marca AMD Xilinx.AMD Xilinx combină zeci de ani de expertiză în logica programabilă cu conducerea AMD în calculatoare de înaltă performanță pentru a oferi dispozitive fiabile, scalabile și provocate de industrie, precum XC95144XL-10TQ144C.Cunoscut pentru inovație și calitate, AMD Xilinx oferă soluții care susțin un control digital avansat, optimizarea sistemului și flexibilitatea hardware pe piețele industriale, auto, comunicare și consumatori.

Concluzie

XC95144XL-10TQ144C este un cip puternic și flexibil realizat pentru o muncă digitală rapidă.Se desfășoară la tensiune joasă, acceptă mulți pini și poate fi programat chiar pe tablă.Funcționează bine atât cu sisteme noi, cât și cu vechi și este utilizat în multe domenii precum industria, telecomunicațiile și mașinile.Acest ghid a acoperit ce poate face cipul, cum să -l folosești, unde să -l folosești și alte versiuni de cipuri pe care le poți încerca.Cu numele de încredere al AMD Xilinx, acest cip este o parte fiabilă pentru electronica dvs.Dacă sunteți gata să îl utilizați în proiectul dvs., acum este cel mai bun moment pentru a vă plasa comenzile în vrac cu noi și pentru a vă menține oferta puternică.
