Xor Gate Explicat: Simbol, tabel de adevăr, metode de construcție și aplicații

Acest ghid vorbește despre Xor (exclusiv-sau) Gates, un tip special de poartă logică folosită în circuitele digitale.Acesta explică modul în care porțile Xor funcționează diferit de porți simple precum și, sau, și nu.Veți afla despre simbolurile, tabelele de adevăr și cum să le construiți folosind porți standard, porți Nand și nici porți.Ghidul introduce, de asemenea, cipul 7486, care are patru porți XOR în interior.Acesta arată unde sunt utilizate porțile XOR, ca în criptare, adăugând numere în calculatoare și verificând erorile.De asemenea, explică punctele bune, cum ar fi să faci circuitele mai mici și mai rapide, și punctele proaste, cum ar fi să fii mai complex și să folosești mai multă putere.Până la sfârșit, veți înțelege de ce porțile Xor sunt atât de utile în electronica modernă.

Catalog

Ce este o poartă Xor?

O poartă Xor (exclusiv-sau) este un tip special de poartă logică folosită în electronică digitală.Funcționează puțin diferit de porțile de bază precum și, sau, și nu pe care le -ai putea ști deja.În timp ce aceste porți de bază sunt ușor de descris cu reguli simple, poarta Xor este ceva mai unică.Ideea principală a unei porți XOR este că dă o ieșire de 1 (sau „adevărat”) numai atunci când exact una dintre cele două intrări ale acesteia este 1. Dacă ambele intrări sunt aceleași, fie ambele 0, fie ambele 1, ieșirea va fi 0 (sau „falsă”).Vă puteți gândi în acest fel: poarta Xor verifică dacă intrările sunt diferite.Dacă sunt diferite, dă un 1. Dacă sunt la fel, dă un 0.

În ceea ce privește algebra booleană (matematica porților logice), operația XOR este scrisă ca AB ' + A'B.Acest lucru înseamnă:

• A și nu b

• SAU

• Nu A și B

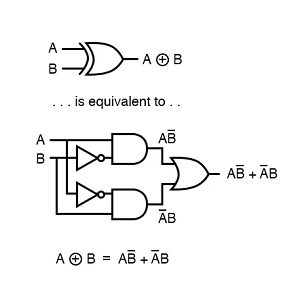

Această expresie arată că puteți construi o poartă XOR folosind piese de bază: două și porți, două nu porți și una sau poartă.Poarta Xor ajută la combinarea diferitelor intrări într -un mod inteligent.Face circuite complicate mai mici și mai rapide, deoarece puteți înlocui o grămadă de porți de bază cu o singură poartă XOR.Acest lucru economisește spațiu și îmbunătățește cât de bine funcționează circuitul.

Simbol și Adevăr Tabelul lui Xor Gates

În diagramele de circuit, poarta Xor arată aproape ca o poartă sau are o linie curbă suplimentară în apropierea intrărilor.Această linie suplimentară arată că este „exclusivă”, ceea ce înseamnă că ieșirea este ridicată doar (1) atunci când intrările sunt diferite.Dacă intrările sunt aceleași, ieșirea este scăzută (0).Figura de mai jos prezintă simbolul logic pentru o poartă XOR (exclusiv-exclusiv) cu 2 intrări.Are două terminale de intrare, etichetate A și B și un terminal de ieșire, etichetat Y. Forma este similară cu o poartă sau are o linie curbă suplimentară pe partea de intrare pentru a reprezenta comportamentul „exclusiv”.Ieșirea y devine ridicată (1) numai atunci când intrările A și B sunt diferite.

Figura 2. Simbolul porții XOR cu 2 intrări

Tabel de adevăr pentru poarta Xor cu 2 intrări

Când există două intrări (A și B), poarta Xor funcționează astfel:

• Dacă atât A și B sunt 0, ieșirea y este 0.

• Dacă a este 0 și b este 1, ieșirea y este 1.

• Dacă A este 1 și B este 0, ieșirea y este 1.

• Dacă atât A și B sunt 1, ieșirea y este 0.

Expresie booleană pentru Xor cu 2 intrări:

Aceasta înseamnă: y este 1 când a este 1 și b este 0, sau când a este 0 și b este 1.

O	B	Y.
0	0	0
0	1	1
1	0	1
1	1	0

Tabel de adevăr pentru poarta Xor cu 3 intrări

Când există trei intrări (A, B și C), poarta Xor respectă o regulă simplă.Ieșirea este 1 când există un număr impar de 1s printre intrări.De exemplu:

• Dacă o intrare este 1 (și altele sunt 0), ieșirea este 1.

• Dacă trei intrări sunt 1, ieșirea este 1.

• Dacă două intrări sunt 1 sau niciuna nu sunt 1, ieșirea este 0.

Expresie booleană pentru Xor cu 3 intrări:

Acest lucru poate fi extins ca:

O	B	C.	Y.
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Exemplu:

• a = 1, b = 0, c = 0 → o intrare este 1 → ieșire y = 1.

• a = 1, b = 1, c = 0 → două intrări sunt 1 → ieșire y = 0.

• a = 1, b = 1, c = 1 → trei intrări sunt 1 → ieșire y = 1.

Construcția standard de circuit a porților Xor

O poartă XOR standard este construită folosind două și porți, două nu porți și una sau poartă.În timp ce această metodă funcționează în mod fiabil, crește numărul de componente și dimensiunea totală a circuitului.Pentru a evita această complexitate, mulți preferă să folosească doar NAND sau și nici porți.Acestea sunt cunoscute sub numele de porți universale, deoarece pot fi utilizate pentru a crea orice alt tip de poartă logică.Utilizarea numai Nand sau Nor Gates simplifică fabricarea și gestionarea stocurilor prin reducerea varietății de piese necesare.În plus, circuitele realizate în acest fel sunt adesea mai mici, consumă mai puțină putere și costă mai puțin de produs.Stăpânirea construcției Xor cu Nand sau Nor Gates este o abilitate valoroasă pentru proiectarea sistemelor electronice eficiente și practice.

Diagrama prezintă o construcție standard a unei porți XOR folosind o poartă sau o poartă NAND și o poartă.Intrările A și B sunt prelucrate mai întâi de o poartă OR și o poartă NAND.Rezultatele acestor două porți sunt apoi alimentate într -o poartă și a căror ieșire este rezultatul final, Y. Această configurație surprinde comportamentul unei poții XOR: Y este mare (1) numai atunci când intrările A și B sunt diferite.

Construirea unei Poarte Xor cu Nand Gates

Poarta Xor (exclusivă sau) este o poartă logică importantă în electronice digitale care produce un semnal ridicat (1) numai atunci când cele două intrări ale acestuia sunt diferite.Un exercițiu interesant și practic este construirea unei poții Xor folosind doar porți NAND.Acest lucru demonstrează flexibilitatea și puterea porții NAND, care este cunoscută ca o poartă universală, deoarece poate fi utilizată pentru a construi orice alt tip de poartă logică.Pentru a crea o poartă XOR folosind doar porți NAND, sunt necesare cinci porți NAND.Primul pas este inversarea ambelor intrări, A și B. Acest lucru se face prin conectarea fiecărei intrări la o poartă NAND unde ambele intrări ale porții sunt legate între ele.Când o intrare este introdusă în ambele terminale ale unei porți NAND, ieșirea devine logică nu a intrării.Drept urmare, două porți NAND sunt utilizate pentru a produce nu A și nu B.

Următorul pas implică combinarea semnalelor originale și inversate pentru a produce rezultate intermediare.O a treia poartă NAND ia A și nu B ca intrări ale acesteia, în timp ce o a patra poartă NAND ia B și nu A. Aceste porți creează semnale care sunt mari doar atunci când A și B sunt diferite, aliniază cu comportamentul așteptat de la o funcție XOR într -o etapă intermediară.În cele din urmă, ieșirile de la cele două porți NAND intermediare sunt alimentate într -o a cincea poartă NAND.Această ultimă poartă realizează un NAND logic pe cele două semnale intermediare.Datorită naturii semnalelor combinate, această operație finală NAND generează cu succes ieșirea XOR.Rezultatul este o ieșire ridicată atunci când A și B diferă și o ieșire scăzută atunci când A și B sunt aceleași, îndeplinind tabelul de adevăr al unei porți Xor.

Figura 4. Construirea unei porți Xor cu porți NAND

Figura ilustrează clar această configurație.Prezintă cinci porți NAND interconectate într -un mod care oglindește descrierea de mai sus.Două porți sunt utilizate pentru a inversa intrările A și B. Alte două porți combină intrările originale și inversate pentru a forma semnale intermediare.Ieșirile acestor porți sunt în sfârșit contopite printr -o a cincea poartă NAND pentru a produce ieșirea XOR etichetată ca Y. Această configurație nu numai că atinge funcția XOR, dar evidențiază și adaptabilitate și simplitate pe care NAND Gates o aduc la proiectarea circuitului digital.

Construirea unei porți Xor cu nici porți

O poartă Xor poate fi, de asemenea, construită folosind doar porți.Similar cu metoda care folosește Nand Gates, această abordare începe prin generarea versiunilor inversate ale intrărilor originale.Se folosesc două porți și nici una pentru fiecare intrare, pentru a efectua această inversare.Făcând acest lucru, circuitul are acces nu doar la intrările originale, ci și la complementele lor, permițând combinații mai complexe.După inversarea intrărilor, circuitul creează două semnale intermediare.O poartă și nici o poartă combină intrarea A inversată cu intrarea B originală B.O altă poartă și nici o poartă combină intrarea originală A cu intrarea B inversată.

Aceste două rezultate intermediare sunt importante, deoarece izolează condițiile în care exact una dintre cele două intrări originale este adevărată, comportamentul unei porți XOR.În cele din urmă, cele două rezultate intermediare sunt alimentate într -o ultimă poartă.Această poartă finală îmbină cele două semnale, completând funcția XOR.Rezultatul este o ieșire ridicată (logica 1) când exact o intrare este ridicată, și scăzută (logica 0) altfel.Folosirea numai a Gates pentru a crea o poartă Xor demonstrează flexibilitatea și puterea porților universale, ceea ce face ca proiectele să fie mai uniforme, eficiente și uneori mai ușor de fabricat în circuite integrate.

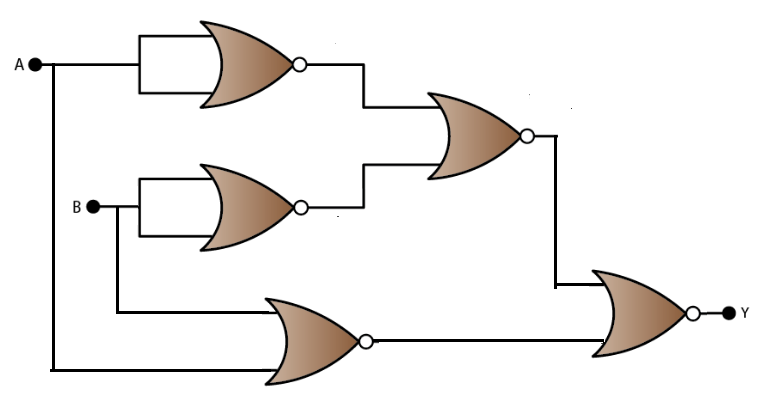

Figura 5. Construirea unei porți Xor cu nici porți

Diagrama ilustrează un circuit logic construit în întregime cu nici porți pentru a implementa o operație XOR.Intrările, etichetate A și B, trec mai întâi prin porți separate, nici prin porți care le inversează.Aceste inversiuni (A 'și B') sunt apoi combinate cu intrarea originală opusă prin alte două nici porți.Rezultatele acestor combinații sunt alimentate într -o poartă finală și nici, producând ieșirea Y. Această structură este cu atenție, nici operațiuni pentru a reproduce comportamentul precis al unei porți XOR.

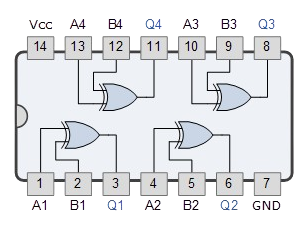

7486 quad 2-intrare poartă XOR

Poarta Xor 7486 Quad 2-Intred este un circuit integrat care conține patru porți XOR independente într-un singur pachet dual în linie duală (DIP).Face parte din cele 74 de dispozitive din 74 de dispozitive TTL (Transistor-Transtor Logic), ceea ce o face un element fundamental în electronice digitale.Funcția XOR (exclusivă sau) este importantă în sistemele logice, deoarece scoate un semnal ridicat doar atunci când cele două intrări diferă.Acest comportament este util în aplicații precum comparația logică, generarea de paritate și verificarea, aritmetica binară și circuitele simple de luare a deciziilor.Pe lângă versiunea TTL standard, este disponibilă o variantă CMOS a 7486, care oferă un consum de energie mai mic.Acest lucru face ca cipul să fie o alegere excelentă pentru proiecte care necesită eficiență energetică, cum ar fi dispozitivele cu baterii.Datorită ambalajelor sale standard și aspectului pinului, 7486 poate fi integrată cu ușurință într -o gamă largă de sisteme electronice.

Figura 6. 7486 GATE XOR quad 2-intrare

Structura internă a 7486 este organizată în patru porți XOR, fiecare cu doi pini de intrare și un pin de ieșire.Inputs A1 and B1 (pins 1 and 2) feed the first gate, whose output Q1 appears on pin 3. Similarly, the second gate receives inputs A2 and B2 (pins 4 and 5) and provides output Q2 on pin 6. The third gate uses A3 and B3 (pins 9 and 10) as inputs, with output Q3 on pin 8, and the fourth gate uses A4 and B4 (pins 12 and 13) with output Q4 on pin11. Puterea pentru cip este furnizată prin pinul 14 (VCC), iar pinul 7 este conectat la sol (GND).Figura arată clar aceste relații, ajutându -vă să înțelegeți rapid cum să vă conectați și să utilizați dispozitivul în circuitele lor.

Aplicații ale Xor Gates

Criptare și transmitere a datelor securizate

Xor Gates joacă un rol în domeniul criptografiei și al comunicațiilor sigure.În scheme simple de criptare, un mesaj de text este combinat cu o cheie secretă folosind operația XOR pentru a produce cifra.Acest cifru apare complet aleatoriu, fără a cunoaște cheia, ceea ce face dificilă descifrarea părților neautorizate.Mai mult, deoarece operația XOR este ușor reversibilă, aplicând aceeași cheie la CipherText restabilește mesajul original, este ideal atât pentru procesele de criptare cât și pentru decriptare.Această caracteristică face ca Xor Gates să fie un instrument de bază, dar puternic, în dezvoltarea de protocoale de comunicare sigure.

Operații aritmetice digitale

În aritmetica digitală, porțile XOR sunt componente importante pentru efectuarea operațiunilor de bază, cum ar fi adăugarea și scăderea.Mai exact, în adăugarea binară, o poartă XOR este utilizată pentru a calcula suma a doi biți fără a lua în considerare o transport.În circuite mai complexe, cum ar fi adăugătoarele complete, Xor Gates lucrează împreună cu și sau porți pentru a gestiona atât valorile sumei, cât și cele de transport.În mod similar, operațiunile de scădere în circuitele digitale folosesc adesea porți XOR combinate cu reprezentarea complementului Two.Comportamentul lor previzibil cu intrări binare le face importante pentru proiectarea unităților aritmetice eficiente și rapide în procesoare și calculatoare.

Flip-flop și contor

Porțile Xor sunt excelente în crearea de circuite logice secvențiale, inclusiv flip-flops și contoare.Flip-Flops sunt blocurile de construcție ale elementelor de memorie, capabile să stocheze un singur bit de date, iar contoarele sunt utilizate pentru a secvența printr-un număr specific de stări dintr-un sistem digital.Porțile XOR permit operațiunile de comutare, ceea ce înseamnă că pot schimba starea unei ieșiri ori de câte ori sunt îndeplinite anumite condiții de intrare.Acest comportament este important în proiectarea flip-flop-urilor de tip T și a contoarelor asincrone, unde sunt necesare modificări dinamice ale stării dinamice pe baza intrărilor de ceas sau a semnalelor de control.Utilizarea lor asigură că circuitele răspund cu exactitate și eficient la modificările de intrare în timp.

Electronice moderne și sisteme complexe

Dincolo de funcțiile logice de bază, porțile Xor contribuie la funcționarea sistemelor electronice mai sofisticate.Acestea sunt utilizate în mecanisme de detectare și corectare a erorilor, cum ar fi generatoarele de paritate și dame, unde ajută la verificarea integrității datelor în timpul transmiterii.În comparatorii digitali, Xor Gates identifică diferențele dintre două numere binare prin ieșirea unui semnal ridicat dacă bițiile nu se potrivesc.În plus, Xor Gates ajută la procesarea semnalului și tehnici de modulare, unde este necesar un control precis asupra semnalelor.Natura lor versatilă le face un nucleu de sisteme digitale complexe, de la dispozitive de comunicare la microprocesoare și sisteme încorporate.

Avantajele Xor Gates

Manipularea eficientă a operațiunilor cu funcții ciudate

Porțile XOR sunt proiectate pentru a produce o ieșire ridicată atunci când un număr impar de intrări ale acestora este mare (adevărat) și o ieșire scăzută atunci când numărul de intrări mari este egal.Această proprietate le face extrem de valoroase în proiectele digitale care necesită o detectare a funcției ciudate, cum ar fi comutarea stărilor, identificarea diferențelor dintre biți și controlul modificărilor statului în flip-flops și contoare.În loc să construiască rețele complexe cu mai multe porți de bază pentru a obține același rezultat, o simplă structură XOR poate gestiona eficient astfel de operații, simplificând foarte mult complexitatea designului.

Simplificarea expresiilor logice

În proiectarea logicii digitale, minimizarea complexității expresiilor booleane este un pas important către construirea circuitelor eficiente.Porțile Xor combină în mod inerent mai multe operații logice (și, sau, și nu) într -o singură funcție compactă.Folosind strategic Xor Gates, puteți transforma expresiile complicate în forme mult mai simple, ceea ce reduce nevoia de cablare extinsă și interconectări.Simplificarea nu numai că duce la o implementare mai ușoară pe circuitele integrate, dar, de asemenea, minimizează șansele de erori de proiectare, îmbunătățind atât performanța, cât și fiabilitatea sistemelor digitale.

Reducerea numărului de componente

Unul dintre rezultatele directe ale simplificării logice folosind Xor Gates este reducerea numărului de componente necesare.În loc să folosească mai multe porți standard pentru a efectua o operație complexă, o singură poartă XOR poate realiza adesea aceeași sarcină.Această consolidare reduce numărul total de poartă, economisește spațiu valoros pe plăci de circuit imprimate (PCB) sau jetoane integrate și permite crearea unor dispozitive mai compacte, ușoare.Mai puține componente înseamnă, de asemenea, mai puține îmbinări de lipit, interconectări și puncte potențiale de eșec, ceea ce duce la o durabilitate sporită și la o întreținere mai ușoară.

Viteza crescută a circuitului și consumul de energie mai mic

Prin minimizarea numărului de porți și interconectări, circuitele care încorporează porțile XOR pot obține viteze de procesare mai rapide.Fiecare poartă logică introduce o mică întârziere (cunoscută sub numele de întârziere de propagare), astfel încât mai puține porți între o intrare și ieșire înseamnă o întârziere generală mai mică în procesarea semnalului.Mai mult, deoarece există mai puține stări de comutare a componentelor active, consumul total de energie al circuitului scade.Acest lucru face ca Xor Gates să fie ideal pentru aplicații sensibile la putere, cum ar fi electronice mobile, dispozitive purtabile și senzori Internet of Things (IoT).

Detectarea și corectarea erorilor

Xor Gates sunt blocuri în sisteme concepute pentru a asigura precizia datelor.În metode de detectare a erorilor, cum ar fi verificările de paritate, Xor Gates calculează dacă numărul de altele dintr -un set de date este egal sau ciudat.Dacă bitul de paritate nu se potrivește în timpul verificării datelor, acesta indică o eroare.În plus, Xor Gates joacă un rol în codurile de corecție a erorilor mai sofisticate, cum ar fi codurile de ciocan, permițând sistemelor să nu detecteze nu numai erorile.Acest lucru este necesar în câmpuri precum telecomunicații, stocarea datelor și calcularea, unde chiar și corupția minoră a datelor poate avea consecințe.

Eficient în comparația datelor

În multe sisteme digitale, în special în procesoare și circuite de memorie, este nevoie frecventă de a compara două seturi de date rapid și exact.Xor Gates face ca acest proces să fie extrem de eficient.Atunci când comparați doi biți, o poartă XOR scoate un semnal ridicat dacă biții diferă și un semnal scăzut dacă sunt la fel.Prin conectarea ieșirilor mai multor porți XOR printr-o structură NOR sau NAND, cuvinte întregi (cum ar fi date pe 8 biți, 16 biți sau 32 de biți) pot fi comparate simultan.Această abilitate de comparație rapidă este bună pentru sarcini precum validarea memoriei cache, decodarea instrucțiunilor și procesele de verificare a datelor securizate.

Fiabilitate și siguranță

În industriile în care siguranța și fiabilitatea nu sunt negociabile, cum ar fi aerospațial, automobile, dispozitive medicale și infrastructură, porțile XOR sunt importante.Utilizarea lor în verificarea erorilor, verificarea redundanței și monitorizarea sistemului asigură detectarea rapidă și precisă a defecțiunilor sau discrepanțelor.De exemplu, în sistemele avionice, Xor Gates poate compara ieșirile senzorului redundant pentru a detecta defecțiuni.În echipamentele medicale, acestea asigură integritatea datelor în timpul monitorizării critice de viață.Fiabilitatea lor și comportamentul previzibil în condiții variate fac din Xor Gates o componentă de încredere în sistemele în care chiar și o scurtă eroare poate duce la rezultate catastrofale.

Dezavantaje ale Xor Gates

Structura internă complexă

Poarta Xor (exclusivă sau) are un design intern mai complicat decât porțile logice de bază, cum ar fi și, sau, sau nu.În timp ce o poartă și o poartă poate fi construită cu doar câteva tranzistoare, implementarea unei poții XOR necesită de obicei o combinație de mai multe porți de bază, cum ar fi și, sau, și nu, să lucreze împreună.În mod alternativ, este necesar un număr mai mare de tranzistoare dacă XOR este construit direct la nivelul tranzistorului.Această complexitate nu numai că crește dimensiunea porții într -un circuit integrat, dar face și mai implicate procesele de proiectare și verificare.

Consum de energie mai mare

Datorită numărului mai mare de componente interne și tranziții necesare pentru a efectua o operație XOR, aceste porți consumă, în general, mai multă putere decât porțile mai simple.Fiecare tranziție între stările logice (de la 0 la 1 sau invers) consumă energie și, deoarece porțile Xor au mai multe etape pe plan intern, experimentează mai multă activitate de comutare.Acest lucru poate fi problematic în aplicațiile cu baterii sau sensibile la energie, cum ar fi dispozitive mobile, implanturi medicale sau senzori de la distanță.De -a lungul timpului, efectul cumulativ al mai multor porți XOR care funcționează împreună poate afecta eficiența energetică generală a unui dispozitiv sau a unui sistem.

Întârziere a semnalului crescut

În circuitele digitale, întârzierea semnalului cunoscut din punct de vedere tehnic ca întârziere de propagare, se referă la perioada de timp pe care o necesită pentru o modificare la intrarea unei porți pentru a fi reflectată la ieșirea sa.Deoarece porțile XOR constau din mai multe straturi de logică internă, fiecare strat adaugă o ușoară întârziere.În comparație cu porțile mai simple, cum ar fi și sau, porțile Xor durează mai mult timp pentru ca semnalul să treacă.În circuitele de mare viteză, aceste întârzieri se pot acumula și pot duce la probleme precum erori de sincronizare, configurare și încălcări de reținere sau chiar prăbușiri ale sistemului.Adesea trebuie să proiectați corecții suplimentare de cronometrare sau optimizări în jurul porților XOR pentru a asigura performanțe fiabile la viteze mari.

Complexitatea proiectării cu mai multe intrări

În timp ce porțile XOR cu două intrări sunt relativ frecvente și gestionabile, proiectarea funcțiilor XOR cu mai mult de două intrări introduce complexitatea.O adevărată poartă XOR cu mai multe intrări se comportă diferit de conectarea mai multor porți XOR cu două intrări în secvență;Logica rezultată devine mai greu de prezis și gestionat.De exemplu, un XOR cu patru intrări iese un 1 dacă un număr impar de intrări sunt 1, o regulă care poate deveni confuză în sistemele mari.Crearea unei astfel de funcționalități necesită adesea construirea unui arbore a porților Xor, creșterea numărului de componente și interconectări.Acest lucru nu numai că duce la zone mai mari de circuit fizic, dar complică și analiza de sincronizare, aspectul și rutarea în timpul procesului de proiectare, ceea ce face mai dificilă asigurarea funcționării corecte și eficiente.

Debugging și întreținere dificilă

Circuitele de depanare care se bazează puternic pe logica XOR pot fi mai dificile decât să lucrezi cu circuite compuse mai ales din porți mai simple.Deoarece comportamentul XOR depinde de combinația precisă de intrări, chiar și un glitch minor, cum ar fi un semnal ușor întârziat sau o defecțiune sporadică, poate determina schimbarea imprevizibilă a ieșirii.Mai mult, logica XOR tinde să întunecă relația dintre intrări și ieșiri;O mică modificare a unei intrări poate întoarce ieșirea, care poate să nu fie imediat intuitivă în timpul depanului.Drept urmare, trebuie să petreceți mai mult timp analizând și diagnosticând probleme, necesitând adesea instrumente specializate, cum ar fi analizoare logice sau software de simulare pentru a identifica defecțiunile.În fazele de întreținere, această complexitate adăugată poate crește costul și timpul necesar pentru actualizarea, repararea sau extinderea sistemelor digitale care depind foarte mult de operațiunile XOR.

Concluzie

Xor Gates sunt foarte importante în dispozitivele electronice de astăzi.Acestea ajută la joburi precum comunicarea sigură, să facă matematică în calculatoare și să verifice greșelile din date.Chiar dacă sunt puțin mai complicate și folosesc mai multă putere decât porți simple, Xor Gates fac circuitele mai rapide, mai mici și mai fiabile.Știind cum funcționează porțile Xor, cum să le construiți și unde să le folosiți vă poate ajuta să creați sisteme electronice mai bune și mai inteligente.
