XPT2046 Touch Controller IC: Caracteristici, PINOUT și aplicații

Controlerul cu ecran tactil XPT2046 este o soluție versatilă și inovatoare în tehnologia tactilă modernă.Combinând un sistem de atingere rezistiv cu 4 fire cu un convertor analog-digital (A/D) de 12 biți, 125 kHz, obține o precizie excepțională în detectarea locațiilor de atingere și presiune simultan.Dincolo de funcționalitatea Touch, referința sa de tensiune încorporată permite capacități suplimentare, cum ar fi detectarea temperaturii și monitorizarea tensiunii bateriei, ceea ce o face o componentă multifuncțională pentru dispozitivele avansate.Acest articol explorează configurația PIN -ului XPT2046, specificațiile, caracteristicile și aplicațiile, prezentând modul în care îți îmbunătățește interfețele în dispozitive, de la instrumente LCD portabile la telefoane mobile.Indiferent dacă dezvoltați sisteme industriale sau electronice de consum, XPT2046 oferă precizie, reacție și fiabilitate-toate serioase pentru aplicațiile exigente de astăzi.

Catalog

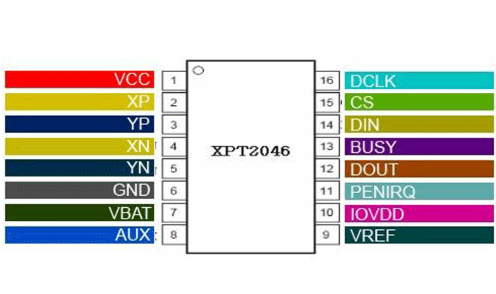

XPT2046 PIN Configurare

Numărul PIN	Numele pinului	Descriere
1	VCC	Alimentare electrică
2	XP	Intrare de poziție XP
3	YP	Intrare de poziție YP
4	Xn	Intrare de poziție XN
5	YN	Intrare de poziție YN
6	GND	Sol
7	Vbat	Intrarea monitorului bateriei
8	Aux	Intrare auxiliară la ADC
9	Vref	Intrare/ieșire de referință de tensiune
10	Iovdd	Sursa de alimentare digitală IO
11	PENIRQ	Întreruperea pixului
12	DOUT	Ieșire de date în serie
13	OCUPAT	Ieșire ocupată
14	Din	Intrare de date în serie
15	CS	CIP SELECT INPUT
16	Dclk	Intrare de ceas externă

XPT2046 Specificații și caracteristici

Caracteristică/specificații	Detalii
Convertor A/D.	Tip SAR de 12 biți cu circuit S/H
Tensiune de funcționare (VCC)	2.2V - 3.6V
Consumul de energie	260 µA
Frecvența de eșantionare	125 kHz
Tensiune de referință pe cip	2.5V
Măsurarea presiunii pentru stilou	Susținut
Senzor Thermo	Pe chip
Măsurarea bateriei	Direct
Interfață	I/f

Modele alternative

• Max11855

• MK712

• SSD231

Prezentare generală a controlerului de atingere XPT2046

XPT2046 Controlerul Touch prezintă o serie de funcții: poziționarea atingerii, detectarea presiunii, măsurarea temperaturii și monitorizarea tensiunii.Aceste caracteristici sunt inițiale pentru multe aplicații interactive și interacționează perfect cu experiența tactilă oferită de dispozitivele cu ecran tactil.La baza sa se află convertorul A/D SAR (Registrul de aproximare succesiv), proiectat cu precizie pe 12 biți, transformând eficient intrările analogice în ieșiri digitale.Această conversie joacă un rol remarcabil în captarea cu exactitate a intensității și locației evenimentului Touch, sporind autenticitatea interfeței dvs.

Rolul convertorului SAR A/D este de bază pentru performanța controlorului Touch.Traduce semnale analogice într -o formă digitală cu o precizie excepțională, permițând astfel o comunicare lină cu un microcontroler asociat.Această conversie nu numai că crește precizia detectării atingerii, dar îmbunătățește și experiența generală prin accelerarea timpilor de răspuns.În scenarii practice, atât timpul de răspuns, cât și precizia devin influențe cheie în selecția unui controler de atingere, întrucât răspunsul la atingere mai rapid tinde să vă ridice mulțumirea în mod vizibil.

O legătură de comunicare dinamică cu un microcontroler facilitează transferul de date digitale.Această conexiune este utilă pentru interacțiunea reală între controlerul Touch și sistemul gazdă, asigurându -se că datele sunt interpretate rapid și acțiunile sunt luate rapid.Mai mult, pinul de stare a convertorului joacă un rol activ, semnalând activitatea curentă a convertorului către sistemul gazdă.Acest lucru vă permite să gestionați eficient fluxul de date, optimizând astfel productivitatea generală a sistemului.

Diagrama aplicației

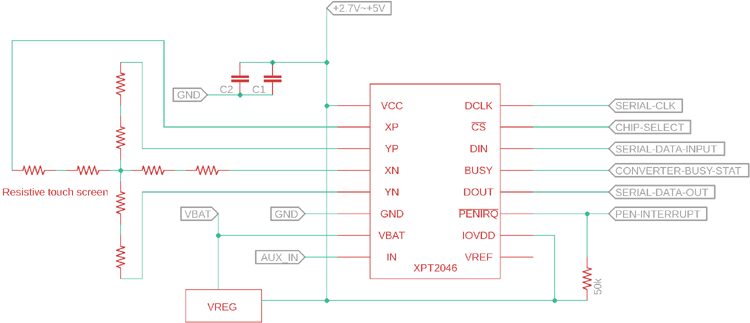

Imaginea de mai jos ilustrează gama standard de tensiune de funcționare a controlerului ecranului tactil, care este de 2,7V la 5V.

Ecranul tactil este demonstrat folosind o rețea de rezistență compusă din 8 rezistențe.

Utilizarea XPT2046

Circuitul integrat XPT2046 găsește un utilitar larg în diverse dispozitive, susținând funcții diverse de bază în peisajul tehnologic contemporan.Să explorăm utilizarea sa în detaliu și să luăm în considerare potențialele căi pentru extinderea aplicațiilor sale:

Sisteme de punct de vânzare

În mediul plin de viață al sistemelor Point of Sale (POS), XPT2046 facilitează interacțiuni perfecte.Feedback -ul de atingere de precizie al IC vă poate îmbunătăți procesele de tranzacție și vă poate ridica experiențele.Îmbunătățirea sensibilității la atingere este o abordare strategică pentru accelerarea timpilor de tranzacție în setările de vânzare cu amănuntul, în mare parte în timpul orelor de cumpărături de vârf, stârnind o satisfacție sporită.

Instrumente LCD portabile

Când vine vorba de instrumente LCD portabile, dimensiunea compactă a XPT2046 și integrarea ridicată reduc semnificativ dimensiunile dispozitivului, îmbogățindu -vă experiența.Puteți evidenția adesea modul în care reacția și precizia îmbunătățită a atingerii pot stimula productivitatea și ușurința de utilizare, în principal în medii îndepărtate sau solicitante.Astfel de îmbunătățiri sunt apreciate în cea mai mare parte în timpul operațiunilor periculoase la fața locului.

Unități de pager

În timp ce proiectate în mod tradițional, pagerii echipați cu XPT2046 câștigă funcționalitate modernizată printr -o interfață tactilă.Această avansare a revitalizat pagerii prin introducerea unei metode de interacțiune contemporană, ceea ce le face în mare parte avantajoase în situațiile în care este necesară o comunicare rapidă și simplă.Acesta reflectă un amestec de nostalgie și inovație, unde funcționalitatea îndeplinește simplitatea.

Afișează ecranul tactil

Ecranele tactile beneficiază foarte mult de capacitățile precise și receptive ale XPT2046 IC.Aceste aplicații includ electronice de consum și panouri de atingere industrială, unde este foarte apreciat controlul de atingere fără probleme.Feedback -ul dvs. indică în mod constant că o experiență de atingere lină și precisă sporește implicarea dispozitivului și eficiența operațională, atingând dorința înnăscută de interacțiune fără efort.

Telefoane mobile

În telefoanele mobile, interfața tactilă este îmbunătățită de XPT2046, ceea ce contribuie la performanța generală a dispozitivului.IC susține un ecosistem robust de atingere, contribuind la interacțiuni fluide și receptive.Perspectivele consumatorilor sugerează că atunci când alegeți smartphone -uri, puteți acorda de multe ori prioritizarea dispozitivelor cu o sensibilitate și precizie superioară la atingere.Astfel de caracteristici rezonează profund cu tine, care apreciază eficiența și capacitatea de utilizare perfectă în instrumentele lor de tehnologie de zi cu zi.

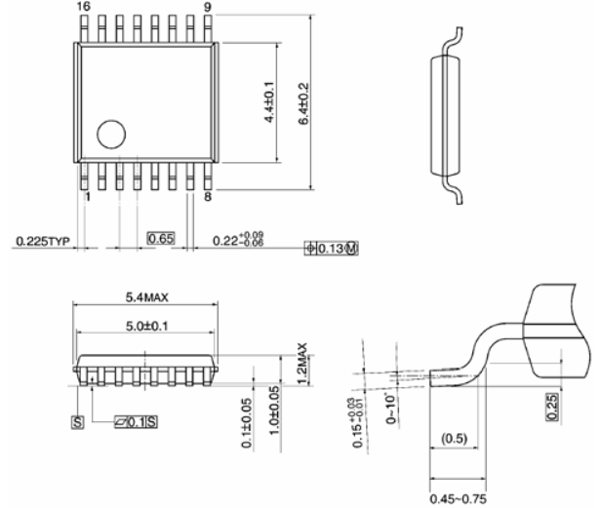

XPT2046 2D Design
