Realizarea performanței maxime cu teorema maximă de transfer de putere

Teorema maximă de transfer de putere explică modul în care energia dintr -o sursă, cum ar fi o baterie sau un generator, curge la o sarcină conectată.Arată condiția exactă în care sarcina primește cea mai mare putere.Acest articol acoperă ceea ce înseamnă teorema, cum funcționează atât în ​​circuitele DC, cât și în curent alternativ, dovada din spatele ei, aplicațiile sale din viața reală și avantajele și dezavantajele sale.Până la sfârșit, veți vedea cum acest principiu ajută în sisteme precum panouri solare, radio, difuzoare și chiar încărcare wireless.

Catalog

Ce înseamnă teorema maximă a transferului de putere

Teorema maximă de transfer de putere descrie modul în care o sursă oferă putere unei sarcini conectate și condiției sub care sarcina primește cea mai mare cantitate de putere.Fiecare practic Sursa, cum ar fi o baterie sau un generator, are o rezistență internă care se reduce Cantitatea de energie care atinge sarcina.Teorema afirmă că sarcina va primiți puterea maximă posibilă atunci când rezistența sa 𝑅_𝐿 este exact egal cu rezistența internă a sursei 𝑅_𝑆(sau Rezistența Thevenin 𝑅_𝑇ℎ)

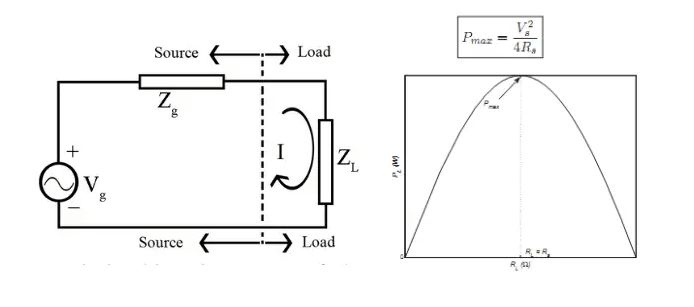

Figura 1: Teorema maximă de transfer de putere

Folosind teorema Thevenin, orice sistem de alimentare cu curent continuu poate fi modelat ca un Sursa de tensiune 𝑉_𝑇ℎ în serie cu o rezistență 𝑅_𝑇ℎ.Acest lucru simplifică analiza și permite calcularea ușoară a transferului de putere.Potrivit lui Ohm Legea, puterea livrată la încărcare este:

$$P=I^2{R}_L$$

unde 𝐼 este curentul de circuit. Înlocuind circuitul echivalent al lui Thevenin, puterea transferată la sarcină devine:

$$P_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Această ecuație atinge valoarea maximă atunci când 𝑅𝐿 = 𝑅𝑇ℎ.În acest moment, tensiunea de -a lungul sarcinii este jumătate din sursă tensiune și puterea maximă este livrată la sarcină.

Figura 2: Exemplu ilustrativ al transferului maxim de putere

O viziune grafică a acestui principiu arată că Curba de putere crește pe măsură ce rezistența la sarcină crește, atinge vârful său la 𝑅𝐿 = 𝑅𝑇ℎ, apoi scade pe măsură ce rezistența devine mai mare.Asta clar ilustrează că există un singur punct de echilibru în care sarcina extrage Putere maximă de la sursă.

Prin urmare, obținerea unui transfer maxim de putere Necesită reglarea fină a rezistenței la sarcină pentru a se potrivi rezistenţă.Deși această afecțiune asigură o livrare optimă de energie Maximizați neapărat eficiența, ceea ce este un important ingineri de compromis Luați în considerare în aplicații practice.

Exemplu de transfer maxim de putere

Pentru a înțelege aplicarea practică a teoremei de transfer de putere maximă, să examinăm un circuit echivalent thevenin.Setați rezistența Thevenin la 0,8 ohmi.Pentru un transfer optim de putere, rezistența la sarcină ar trebui să fie, de asemenea, de 0,8 ohmi.În aceste condiții, circuitul obține o putere de aproximativ 39,2 wați.

Acum, luați în considerare ce se întâmplă atunci când schimbați rezistența la încărcare.Dacă îl ajustați la 0,5 ohmi sau 1,1 ohmi, disiparea puterii se schimbă semnificativ.La 0,5 ohmi, circuitul observă o creștere a curentului, dar mai mică eficiență datorită unei căderi de tensiune mai mare pe rezistența internă.La 1,1 ohmi, fluxul de curent scade, ceea ce duce la o disipare a puterii mai mică.Acest lucru demonstrează că puterea de putere este maximizată numai atunci când rezistența la sarcină se potrivește cu rezistența sursei.

Teorema nu este doar teoretică;Este dinamic în proiectarea sistemelor de alimentare eficiente.De exemplu, în proiectarea emițătorului radio, potrivirea impedanței de ieșire a emițătorului cu impedanța antenei maximizează rezistența și intervalul semnalului.În sistemele de energie solară, invertoarele legate de grilă trebuie să se potrivească cu impedanța de ieșire a invertorului cu impedanța rețelei de a optimiza transferul de energie, îmbunătățind eficiența și fiabilitatea instalațiilor solare.

Înțelegerea compromisului: putere maximă vs. eficiență maximă

Teorema maximă de transfer de putere distinge între maximizarea transferului de putere și obținerea eficienței maxime, în special în sistemele de curent alternativ.În distribuția puterii de curent alternativ, obiectivul este de a îmbunătăți eficiența, ceea ce necesită o impedanță a generatorului mai mică în comparație cu impedanța de încărcare.Această abordare este diferită de orientarea teoremei, care recomandă potrivirea impedanțelor pentru transferul optim de putere.

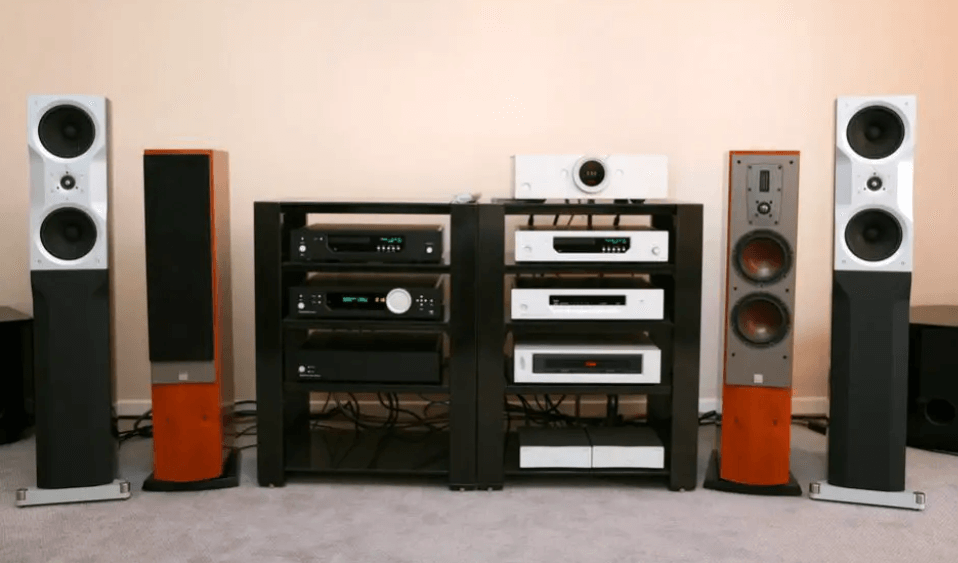

Figura 3: Sisteme audio

În sistemele audio de înaltă fidelitate, este semnificativ menținerea unei impedanțe de ieșire scăzute la amplificatoare în raport cu o impedanță mai mare de încărcare a difuzorului.Această configurație minimizează pierderea de energie și păstrează calitatea sunetului, prezentând o abatere de la recomandarea teoremei pentru transferul maxim de putere.

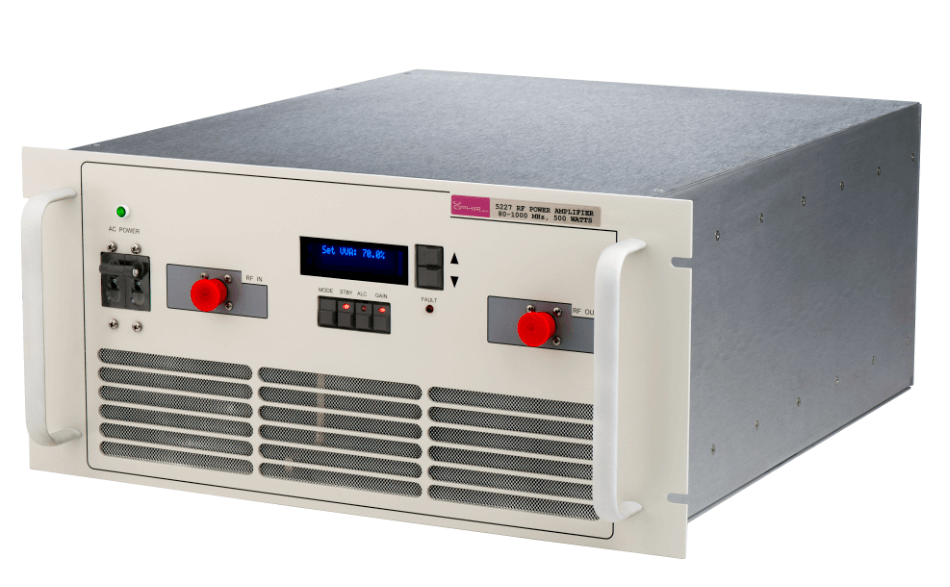

Figura 4: Amplificatoare RF

Pentru amplificatoarele RF, unde zgomotul scăzut este riscant, inginerii folosesc adesea nepotrivirea impedanței.Această strategie reduce interferența zgomotului, contrar sugestiilor teoremei.Teorema maximă de transfer de putere se concentrează pe maximizarea puterii de putere, dar nu ia în considerare eficiența sau zgomotul, care sunt mai necesare în aceste scenarii.

Dezvăluirea formulei pentru transferul maxim de putere

Fundația teoremei de transfer de putere maximă este o expresie matematică simplă care conectează puterea de ieșire la o sarcină (P_L） La caracteristicile sursei DC și rezistența sarcinii (R_L） Formula este:

$$P_L={\left(\frac{V_{Th}}{R_{Th}+R_L}\right)}^2\times R_L$$

Aici, V_Th este tensiunea echivalentă a theveninului șiR_Th este rezistența echivalentă a sursei.Această formulă este necesară pentru identificarea condițiilor optime pentru transferul de putere.

Pentru a găsi condițiile pentru transferul maxim de putere, folosim calcul.Prin stabilirea derivatului ecuației puterii $\frac{\mathrm{D.}{P}_L}{\mathrm{D.}{R}_L}$la zero, vedem că transferul maxim de putere se întâmplă atunci când rezistența la sarcină R_L Egală cu rezistența la Thevenin R_Th .Acest lucru asigură că tensiunea de -a lungul sarcinii este jumătate din tensiunea sursei, ceea ce duce la cea mai eficientă livrare de energie din configurația circuitului dat.

Dovada detaliată și analiza teoremei de transfer de putere maximă

Dovada teoremei de transfer de putere maximă este considerată una dintre aplicațiile finale ale calculului în inginerie electrică.Procesul începe prin transformarea oricărui circuit în echivalentul său Thevenin.Acest lucru simplifică circuitul la o singură sursă de tensiune (V_Th) și o rezistență la serie (R_Th)

Teorema afirmă că puterea s -a disipat pe rezistența de încărcare (R_L） Este maximizată în condiții specifice.Începem prin configurarea formulei de disipare a puterii:

Pentru a determina starea pentru putere maximă, luăm derivatul P_LdespreR_L și setați -l la zero:

Prin rezolvarea acestei ecuații prin diferențiere și simplificare algebrică, descoperim căR_L=R_Th este punctul de transfer maxim de putere.Aceasta înseamnă că rezistența la sarcină care maximizează transferul de putere este egală cu rezistența la tevenină a sursei.Verificări suplimentare, cum ar fi a doua teste derivate sau trasarea funcției, confirmă că laR_L=R_Th Disiparea puterii atinge apogeul.

Pentru a ilustra mai bine această concluzie, putem aplica teorema maximă de transfer de putere în ambele Circuite DC şi Circuite de curent alternativ.

Circuite DC

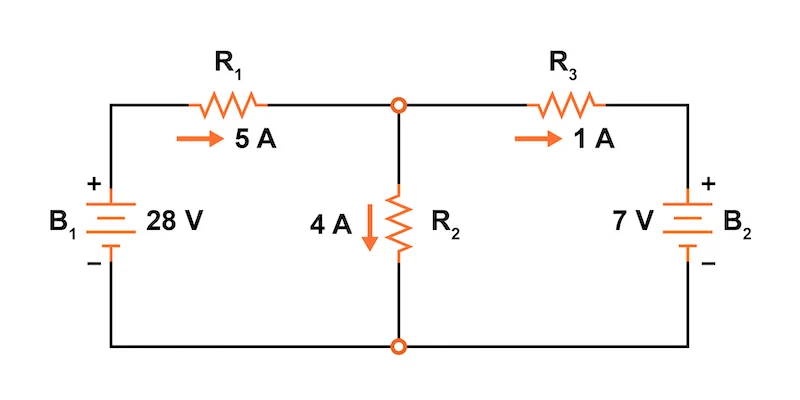

Figura 5. Transferul maxim de putere în circuitele DC

În circuitele DC, sursa este de obicei reprezentată de o sursă de tensiune constantă cu o rezistență internă.Când rezistență la încărcare 𝑅_𝐿 se potrivește cu rezistența sursei 𝑅_𝑇ℎ, sarcina primește putere maximă, în timp ce eficiența generală este aproximativ 50%.

Circuite de curent alternativ

Figura 6. Transferul maxim de putere în circuitele de curent alternativ

În circuitele de curent alternativ, potrivirea impedanței devine esențială.Condiția pentru transferul maxim de putere este:

unde ${{\mathrm{Z.}}^{*}}_{Th}$ este conjugatul complex al impedanței echivalente din Thevenin.Aceasta implică faptul că partea reală a impedanței de încărcare este egală cu partea reală a impedanței sursă, iar partea imaginară este opusul în semn.Prin potrivirea conjugatului, circuitul obține un transfer maxim de putere, reduce puterea reactivă și asigură stabilitatea și eficiența sistemului.

Evaluarea eficienței în scenarii maxime de transfer de putere

În condiții maxime de transfer de putere, Eficiența joacă un rol critic.Discuția inițială a menționat că eficiența este limitat, dar nu a inclus o explicație matematică.Pentru a face Analiza completă, putem obține eficiența bazată pe echivalentul lui Thévenin circuit.

Eficiența 𝜂 este definit ca raportul de putere livrat la sarcină (𝑃_𝐿) la puterea totală generată de sursă:

$$\eta =\frac{R_L}{R_L+R_{Th}}$$

Când rezistența la sarcină este egală Rezistența la sursă (𝑅_𝐿 = 𝑅_𝑇ℎ), eficiența devine:

$$\eta =\frac{R_{Th}}{R_{Th}+R_{Th}}=\frac{1}{2}=50\%$$

Acest lucru arată clar că în punctul de a Transferul maxim de putere, doar jumătate din puterea totală disponibilă este livrată la Sarcina, în timp ce cealaltă jumătate este disipată în rezistența sursei.

Avantaje și dezavantaje

Avantaje	Dezavantaje & Limitări
Se asigură că maximul disponibil Puterea este livrată la sarcină atunci când sarcina se potrivește cu rezistența sursei	Eficiența este limitată la 50 la sută la punctul de transfer maxim de putere
Simplifică designul circuitului, în special în comunicare și sisteme de transfer de semnal unde este livrarea maximă de energie necesar	Teorema se aplică numai liniară și rețele bilaterale;Nu este valabil pentru sisteme neliniare sau unilaterale
Face posibilă evaluarea performanță la diferite puncte de operare, ceea ce ajută la înțelegere Comportamentul circuitului	Necesită cunoștințe precise și stabile atât valorile sursei, cât și ale sarcinii, care se pot schimba în funcționarea din lumea reală
Îmbunătățește integritatea semnalului în sensibil sisteme, cum ar fi RF și circuite audio, prin prevenirea reflecțiilor și Maximizarea livrării semnalului	Nu este potrivit pentru sistemele axate pe eficiență sau livrare la scară largă de energie, din cauza pierderilor semnificative de energie în rezistență internă

Aplicații ale teoremei de transfer de putere maximă

Teorema maximă de transfer de energie joacă un rol serios în îmbunătățirea eficienței și performanței în diferite tehnologii, în special în dispozitivele electronice, sistemele de panouri solare și sisteme de sunet în care este necesară o potrivire optimă a impedanței.

Impedanța antenei potrivite în comunicarea fără fir

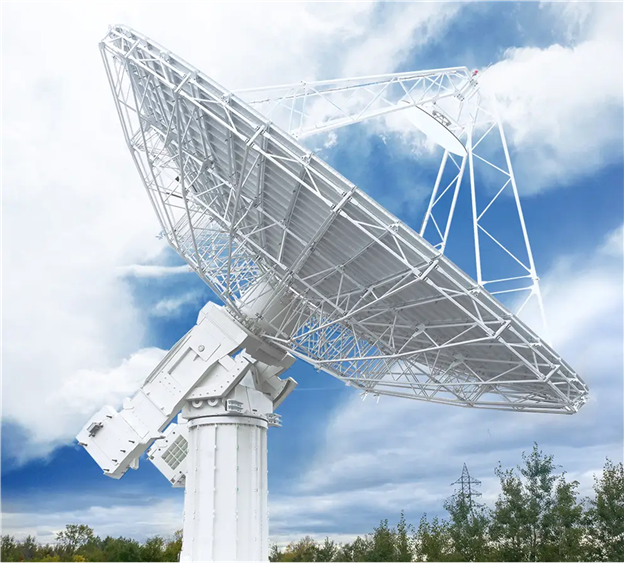

Figura 7. potrivirea impedanței antenei

În sistemele de comunicații radio, maxim Transferul de putere are loc atunci când impedanța de ieșire a emițătorului este potrivită cu Impedanță de antenă.Acest lucru împiedică reflecțiile care trimit o parte din semnal Înapoi în emițător.Potrivirea corectă asigură că antena radiază semnalul complet, îmbunătățind rezistența la transmisie și reducerea riscului Deteriorarea emițătorului.

Optimizarea puterii în dispozitivele electronice

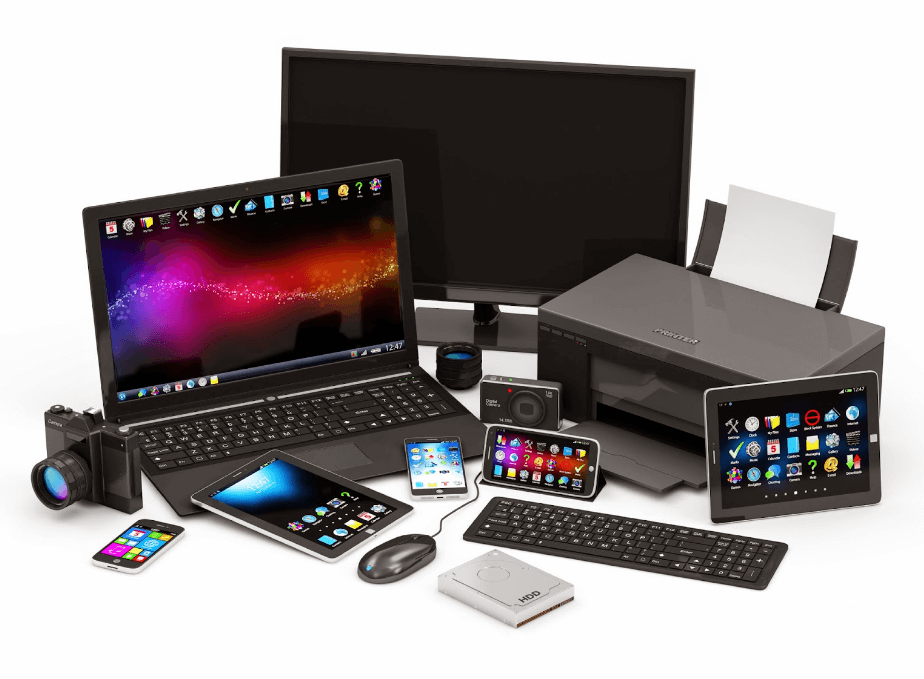

Figura 8: Dispozitive electronice

În dispozitivele electronice, teorema asigură că amplificatoarele de putere furnizează putere maximă încărcăturii.De exemplu, în sistemele de comunicații wireless, inginerii se potrivesc cu atenție cu impedanța emițătorului cu cea a antenei pentru a minimiza pierderea de energie și a maximiza eficiența semnalului.În timpul operațiunilor practice, inginerii folosesc analizatori de rețea pentru a măsura și regla impedanța, componente de reglare fină, cum ar fi inductorii și condensatorii pentru a obține potrivirea dorită.Aceste ajustări au impact semnificativ asupra performanței generale, subliniind importanța teoremei în aplicațiile din lumea reală.

Urmărirea maximă a punctelor de alimentare în sistemele de panouri solare

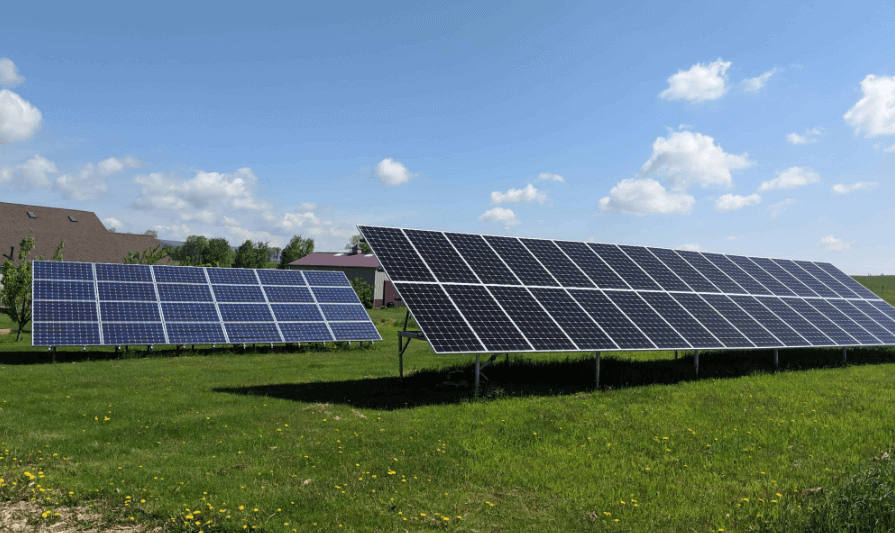

Figura 9: Sisteme de panouri solare

În sistemele de panouri solare, teorema maximă de transfer de energie optimizează conversia energiei.Puterea de putere a unui panou solar depinde de impedanța de încărcare prezentată de invertor sau controler de încărcare.Inginerii folosesc algoritmi de urmărire maximă a punctelor de putere (MPPT) pentru a regla dinamic impedanța de încărcare pentru a se potrivi cu impedanța internă a panoului, asigurând extracția maximă a puterii în condiții diferite de lumina soarelui.Aceasta implică monitorizare continuă și ajustări în timp real, necesitând algoritmi software sofisticat și analiza datelor.Contabilizând variații subtile ale luminii solare și temperaturii, acest proces este atât complex, cât și cheie pentru maximizarea eficienței.

Potrivirea impedanței în sisteme de sunet pentru audio de înaltă calitate

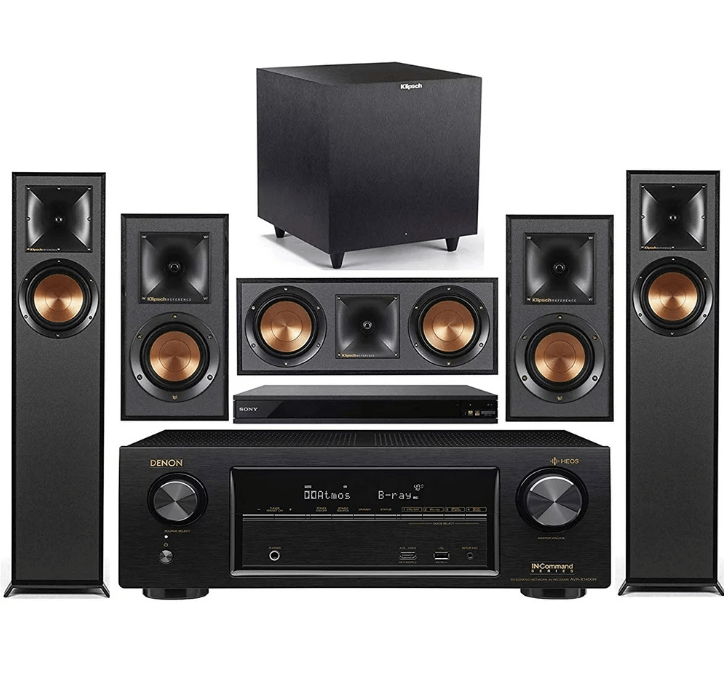

Figura 10: Sisteme de sunet

În sistemele de sunet, potrivirea corespunzătoare a impedanței este dinamică pentru producția audio de înaltă calitate.Inginerii audio folosesc teorema pentru a se potrivi cu impedanța vorbitorilor cu amplificatoare, asigurând transferul maxim de putere și minimizarea distorsiunii pentru un sunet clar.În timpul configurației, inginerii folosesc instrumente precum Impedance Bridges și Analizatori audio pentru a regla sistemul.Această potrivire precisă implică adesea reglarea rețelelor de crossover și selectarea cablurilor de difuzoare adecvate, demonstrând importanța detaliilor în realizarea unei calități superioare a sunetului.

Transfer eficient de energie wireless în plăcuțele de încărcare

Figura 11. Transfer de putere în plăcuțe de încărcare

În încărcare wireless și sisteme similare, Eficiența depinde de relația dintre transmitere și primire bobine.Potrivirea impedanței dintre cele două părți îmbunătățește transferul de energie, Permiteți dispozitivelor precum plăcuțele de încărcare să furnizeze o putere stabilă pe mici distanțe.Fără potrivire, apar pierderi semnificative, reducând viteza de încărcare și performanță generală.

Rezolvarea problemelor de rețea folosind teorema maximă de transfer de energie

Teorema maximă de transfer de energie poate fi aplicată în analiza rețelei pentru a optimiza livrarea de energie.Procesul este simplu:
2. Calculați rezistența la tevenină (RTH) prin înlocuirea surselor și simplificarea circuitului.
3. Potriviți rezistența la sarcină (rload ≈ rth) pentru a obține transferul maxim de putere.
4. Verificați performanța cu măsurători de bază ale tensiunii, curentului și puterii.

Figura 12: Considerații ale liniei de transmisie

Concluzie

Teorema maximă a transferului de putere arată Tu, punctul de echilibru în care o sarcină poate atrage cea mai mare putere dintr -o sursă.Ea Funcționează atât pentru sistemele de curent continuu, cât și pentru curent alternativ și are condiții clare pentru fiecare.În DC, The Încărcarea se potrivește cu rezistența sursei.În AC, impedanța de încărcare trebuie să fie conjugat complex al impedanței sursei.În timp ce acest lucru asigură că sarcina primește Cea mai mare parte a puterii, eficiența este limitată la 50 la sută.Teorema este utilizată pe scară largă în Antene, sisteme solare, dispozitive audio și încărcare wireless pentru a îmbunătăți performanța și reduce pierderile.Rămâne un ghid practic atât în ​​simplă, cât și în avansare Circuite.
