ADC0809 vs. ADC0832: Diferențe cheie în convertoare de anunțuri pe 8 biți

Catalog

ADC0809 Prezentare generală

ADC0809 este un convertor analog-digital cu 8 canale, 8 biți, utilizând tehnologia CMOS.Integrează un multiplexor cu 8 canale în interior, care poate bloca semnalul decodat în funcție de codul de adresă și poate selecta doar unul dintre cele 8 semnale de intrare analogice pentru conversia A/D.ADC0809 este adecvat în principal pentru ocazii care nu necesită o precizie ridicată și o rată de eșantionare, cum ar fi câmpurile generale de control industrial.Poate fi conectat direct la microcontroller pentru a realiza conversia și transmisia datelor.

Caracteristicile ADC0809

Are următoarele caracteristici:

• Viteza tipică de conversie 100us

• Unipolar, interval 0-5V

• Chip de conversie A/D de aproximare succesivă pe 8 biți

• Există un tampon de ieșire cu trei state pe chip, care poate fi conectat direct la autobuzul CPU.

• Există 8 întrerupătoare analogice pe cip, care pot conecta 8 cantități analogice în același timp.

• Are un raport de înaltă performanță-preț și este potrivit pentru ocazii cu cerințe scăzute privind precizia și viteza de eșantionare sau în domeniile generale de control industrial.

PIN Descrierea ADC0809

• D0 ～ D7: pin de ieșire digitală pe 8 biți

• IN0 ～ IN7: 8 pini de intrare analogici

• VCC: +5V sursă de lucru de lucru

• GND: teren

• VREF (+): terminal pozitiv al tensiunii de referință

• Vref (-): terminalul negativ al tensiunii de referință

• Start: Terminal de intrare a semnalului de pornire a conversiei A/D

• Ale: terminalul de intrare a semnalului de blocare a adresei

• EOC: Pinul de ieșire de la sfârșitul conversiei

• OE: terminalul de control de activare de ieșire

• CLK: semnal de ceas de conversie, aproximativ 500kHz

• ADDA, ADDB, ADDC: linii de intrare a adresei

Cum se utilizează ADC0809

Următorul este modul de utilizare a ADC0809.

Setați intrarea canalului analogic

Trebuie să selectăm prin intermediul celor trei pini adda, addb și addc.Acești trei pini constituie împreună portul de intrare al semnalului de adresă de selecție a canalului analog.Starea acestor pini determină ce semnal analogic ADC0809 va selecta pentru conversia ulterioară A/D.

Începeți conversia A/D

Trebuie să selectăm prin trei pini adda, addb și addc.Acești trei pini constituie împreună portul de intrare al semnalului de adresă de selecție a canalului analog.Starea acestor pini determină ce semnal analogic ADC0809 va selecta pentru conversia ulterioară A/D.

Stabiliți dacă conversia A/D este finalizată

După începerea conversiei, EOC (sfârșitul semnalului de conversie) se va converti automat de la nivel înalt la nivel scăzut.În timpul conversiei A/D, EOC rămâne scăzut.După finalizarea conversiei, EOC se va schimba automat de la scăzut la mare.Prin urmare, putem judeca dacă conversia A/D este finalizată prin judecarea valorii EOC.

Ieșiți datele convertite

Când OE este la nivel înalt, ADC0809 va permite ieșirea datelor convertite de A/D.În acest moment, semnalul digital convertit va fi transmis în portul de ieșire al ADC0809 pentru citire sau utilizare de către dispozitive externe.

Funcția și utilizarea ADC0809

Principala funcție a ADC0809 este de a converti semnale de intrare analogice în semnale de ieșire digitale, care are caracteristicile de precizie ridicată, conversie rapidă și ușurință de utilizare.Poate fi utilizat pe scară largă în multe domenii, cum ar fi echipamente medicale, monitorizare a energiei electrice, echipamente militare, electronice de comunicare, aerospațial și controlul automatizării industriale.Următoarele listează câteva scenarii tipice de aplicație:

Echipament medical

ADC0809 poate fi utilizat pentru a monitoriza și prelucra parametrii fiziologici (cum ar fi tensiunea arterială, ritmul cardiac etc.) în dispozitivele medicale pentru a satisface cerințele de precizie și stabilitate ale echipamentelor medicale.De exemplu, în sfigmomanometrele digitale, electrocardiografii și alte echipamente, ADC0809 poate colecta și prelucra parametrii fiziologici și le poate transforma în semnale digitale pentru analiză și afișare, obținând astfel o monitorizare eficientă și diagnosticare a afecțiunilor pacientului.

Electronică de comunicare

ADC0809 poate fi utilizat pentru a realiza conversia digitală și procesarea semnalelor analogice pentru a satisface cerințele echipamentelor electronice de comunicare pentru calitatea semnalului și viteza de transmisie.De exemplu, în procesoare audio, modemuri, codecuri vocale și alte echipamente, ADC0809 poate colecta și prelucra semnale analogice și le pot transforma în semnale digitale pentru transmisie și procesare, obținând astfel o prelucrare eficientă și transmiterea semnalelor de comunicare.

Monitorizarea puterii

ADC0809 poate fi utilizat pentru a monitoriza parametrii precum calitatea puterii, încărcarea grilei și stabilitatea tensiunii pentru a obține monitorizarea în timp real și gestionarea stării de operare a sistemului de alimentare.De exemplu, în instrumentele de monitorizare a puterii, contoarele inteligente și alte echipamente, ADC0809 poate colecta și prelucra parametrii circuitului și le poate transforma în semnale digitale pentru transmisie și stocare, obținând astfel o monitorizare și gestionare eficientă a sistemului de alimentare.

Controlul automatizării industriale

ADC0809 poate fi utilizat pentru a monitoriza diverși parametri industriali, cum ar fi tensiunea, presiunea, temperatura, debitul, etc. pentru a obține monitorizarea și controlul procesului de producție.De exemplu, în convertoarele de frecvență, calibrele la nivel de lichid, detectoarele de gaze și alte echipamente, ADC0809 pot colecta și prelucra date analogice și pot transforma -o în semnale digitale pentru analiză și feedback, obținând astfel un control eficient al procesului de producție.

Structura internă și procesul de lucru al ADC0809

ADC0809 este un convertor succesiv monolitic CMOS A/D.Este format din 8 întrerupătoare analogice, registre de aproximare succesive, comparatori, arbore de comutare pe 8 biți convertoare A/D, zăvoare de adrese și decodificatoare și circuit de control logic și de sincronizare.

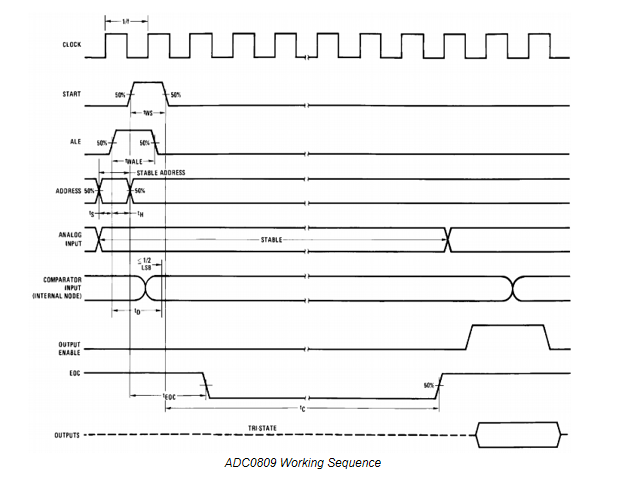

În primul rând, trebuie să introduceți o adresă pe 3 biți și să setați Ale la 1 pentru a stoca această adresă în zăvorul de adrese.Această adresă este apoi trecută printr -un decodificator, care selectează una dintre cele opt intrări analogice și o alimentează la comparator.Când va ajunge marginea în creștere a semnalului de pornire, registrul de aproximare succesiv va fi resetat.Ulterior, marginea de cădere a semnalului de pornire va începe procesul de conversie A/D.Când începe conversia A/D, semnalul de ieșire EOC va scădea pentru a indica faptul că conversia este în curs.Când conversia A/D este finalizată, semnalul de ieșire EOC se va schimba la nivel înalt, ceea ce indică faptul că conversia A/D s -a încheiat și datele de rezultat au fost stocate în zăvor.Semnalul EOC poate fi utilizat ca o cerere de întrerupere pentru a notifica dispozitivele externe (cum ar fi microcontrolerele) că conversia a fost finalizată.Când intrarea OE (Activare de ieșire) este mare, poarta tri-stat de ieșire va fi deschisă astfel încât cantitatea digitală a rezultatului conversiei să poată fi ieșită în busul de date.Datele obținute după conversia A/D ar trebui transmise la microcontroler la timp pentru procesare pentru a asigura timpul real și acuratețea datelor.Problema cheie în transmisia datelor este modul de confirmare a completării conversiei A/D, deoarece transmisia poate fi efectuată numai după finalizarea confirmării.Există trei moduri de a face acest lucru.

Metoda de transmitere a sincronizării

Pentru convertoarele A/D, timpul de conversie este o specificație cunoscută și fixă.Luând ADC0809 Ca exemplu, timpul său de conversie este de 128 μs.Într-un sistem de microcontroller MCS-51 de 6MHz, acesta este echivalent cu 64 de cicluri de mașini.Pe baza acestor informații, putem proiecta o subrutină de întârziere care este numită imediat după începerea conversiei A/D.Timpul de execuție al subrutinei de întârziere ar trebui să se asigure că se termină la finalizarea conversiei, iar apoi transferul de date poate avea loc.

Metoda de interogare

Jetoanele de conversie A/D au de obicei un semnal de stare care indică finalizarea conversiei.Luând ADC0809 Ca exemplu, acest semnal este terminalul EOC.Prin urmare, putem utiliza metoda de interogare pentru a confirma dacă conversia A/D a fost finalizată prin detectarea stării EOC, apoi să procedăm cu transmiterea datelor după confirmare.

Mod de întrerupere

Folosim semnalul de stare (EOC) care indică finalizarea conversiei ca semnal de solicitare de întrerupere pentru a transmite date într -un mod de întrerupere.

Cum afectează consumul de energie ADC0809 performanța sa?

Impactul consumului de energie ADC0809 asupra performanței sale nu poate fi ignorat, ceea ce se reflectă în următoarele aspecte cheie:

Generarea căldurii: consumul de energie este direct legat de căldura generată de dispozitiv.Pe măsură ce consumul de energie crește, ADCO809 va genera mai multă căldură în timpul funcționării.Dacă căldura nu poate fi disipată eficient, poate determina creșterea temperaturii interne a dispozitivului, afectând stabilitatea și fiabilitatea acestuia.Temperatura excesivă poate provoca deteriorarea sau degradarea performanței componentelor circuitului, afectând astfel precizia de conversie și viteza ADC0809.

Managementul energiei electrice: Nivelul consumului de energie va afecta, de asemenea, proiectarea sistemului de gestionare a energiei electrice.ADCO809 cu putere redusă permite utilizarea unor surse de alimentare mai mici și reduce pierderile de energie în timpul conversiei puterii.Acest lucru este foarte important pentru a îmbunătăți eficiența și fiabilitatea întregului sistem.

Eficiența consumului de energie: nivelul consumului de energie electrică afectează în mod direct eficiența consumului de energie a dispozitivului.Dispozitivele cu putere redusă economisesc energie și reduc impactul asupra mediului atunci când funcționează pentru perioade lungi de timp.Acest lucru este important în special pentru dispozitivele sau sistemele portabile care trebuie să funcționeze pentru perioade lungi de timp.

Proiectare disipare a căldurii: Pentru a se asigura că dispozitivul poate funcționa stabil, necesită un design rezonabil de disipare a căldurii pentru a se asigura că căldura poate fi disipată eficient.Aceasta poate implica utilizarea radiatoarelor, ventilatoarelor sau a altor măsuri de răcire.

Diferența dintre ADC0809 și ADC0832

ADC0809 și ADC0832 sunt două convertoare analog-digitale comune pe 8 biți (ADC).Diferențele dintre ele sunt următoarele:

Rata de eșantionare: Există o anumită diferență în rata maximă de eșantionare a ADC0809 și ADC0832.ADC0809 are o rată de eșantionare maximă de 10kHz, în timp ce ADC0832 are o rată de eșantionare maximă de 100 kHz.

Întrebări frecvente [FAQ]

1. Ce este ADC0809?

Componenta de achiziție a datelor ADC0809 este un dispozitiv CMOS monolitic cu un convertor analog-digital pe 8 biți, multiplexor cu 8 canale și logică de control compatibil cu microprocesor.Convertorul A/D pe 8 biți folosește o aproximare succesivă ca tehnică de conversie.

2. Care este rolul ADC0809 în PCM?

ADC0809 include 8 intrări analogice datorate circuitului multiplexor cu 8 canale.Deoarece rezoluția ADC0809 este de 8 biți, intrarea analogică este împărțită în 28, sau 256 de intervale discrete.Cu tensiune de referință 5VDC, fiecare interval reprezintă 5V/256 = 0.01953 V.

3. Cum funcționează un ADC 0808/0809?

ADC 0808/0809 funcționează prin utilizarea unui proces numit aproximare succesivă.Mai întâi probează semnalul analog de intrare și apoi îl compară cu o tensiune de referință.Pe baza acestei comparații, ADC generează o ieșire digitală care reprezintă mărimea semnalului analog.

4. Care este diferența dintre ADC 0808 și 0809?

Aceste două convertoare, ADC0808 și ADC0809, sunt identice funcțional, cu excepția faptului că ADC0808 are o eroare totală nejustificată de ± 1⁄2 LSB, iar ADC0809 are o eroare nejustificată de ± 1 LSB.De asemenea, sunt legate de frații lor mari, convertoarele de 16 canale ADC0816 și ADC0817.
