Conector BNC: proiectare, tipuri și aplicații

Conectorul BNC Coax este o parte principală a sistemelor de frecvență radio (RF), evaluată pentru simplitatea și fiabilitatea sa.Este popular pentru că este ușor de utilizat și funcționează bine, ceea ce îl face o alegere comună pe dispozitive precum osciloscopuri, generatoare audio, contoare de putere și generatoare de funcții.O altă caracteristică este mecanismul său de blocare a baionetei care menține conexiunea în siguranță și îl împiedică să slăbească din cauza mișcărilor mici care ar putea afecta calitatea semnalului.Conectorul BNC menține, de asemenea, o impedanță constantă, reducând pierderea semnalului și reflectarea.Articolul aruncă o privire atentă asupra diferitelor tipuri de conectori BNC, proiecte, modalități de asamblare și le compară cu alți conectori.

Catalog

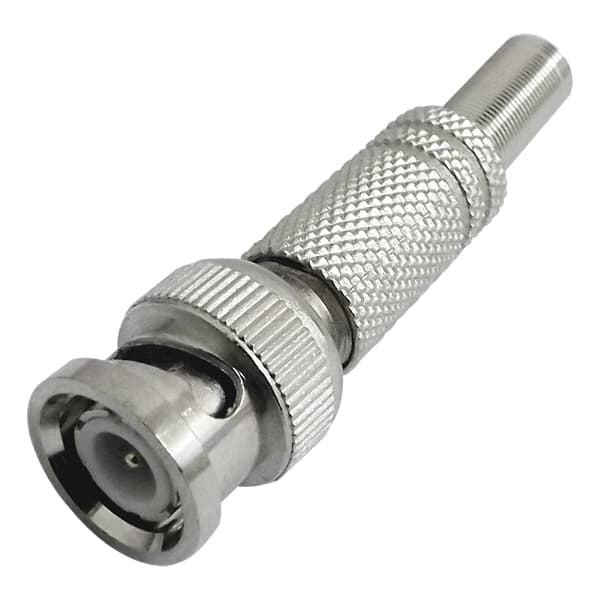

Figura 1: Conector BNC

Dezvoltarea BNC

Conectorul BNC (Bayonet Neill-Concelman) a fost creat la sfârșitul anilor 1940 pentru a rezolva o problemă în electronică, deoarece dispozitivele au devenit mai mici.Înainte de BNC, conectorii mai mari, cum ar fi tipul N și tipul C, erau obișnuiți, dar deveneau prea mari pentru nevoile moderne.

Numele „BNC” provine de la designul și inventatorii săi.„B” înseamnă „baionetă”, referindu-se la mecanismul de răsucire și blocare care face ușor conectarea și deconectarea fără instrumente speciale.„N” și „C” sunt pentru Paul Neill și Carl Concelman, inginerii care au ajutat la dezvoltarea acestuia.

Conectorul BNC a fost făcut pentru a ține pasul cu schimbările rapide ale tehnologiei după al doilea război mondial, în special în comunicare și difuzare.Durabilitatea și ușurința de utilizare au făcut -o populară în multe domenii, inclusiv telecomunicații și aerospațial.

De -a lungul anilor, conectorul BNC a fost actualizat pentru a se potrivi cu progresele tehnologiei.Deși a fost făcută pentru prima dată pentru militari, mai târziu a devenit comună și în electronica comercială și de consum.Deși au fost dezvoltați conectori mai noi, BNC este încă utilizat pentru conexiuni puternice, de înaltă frecvență, care arată valoarea sa de durată atât în ​​electronica militară, cât și în cele electronice de consum.

Tipuri de conectori BNC

Conectori standard de 50 ohm și 75 ohm BNC

Vă puteți gândi la acestea ca diferite tipuri de drumuri, fiecare este construit pentru viteze diferite și condiții de trafic.Conectorul de 50 ohm este ca o autostradă de mare viteză, gestionând semnale de date mai rapide și frecvențe mai mari (până la 4 GHz, sau chiar 10 GHz).Versiunea de 75 ohm este mai degrabă ca un drum obișnuit al orașului, adesea folosit pentru lucruri precum cablurile TV și semnalele de date mai lente.

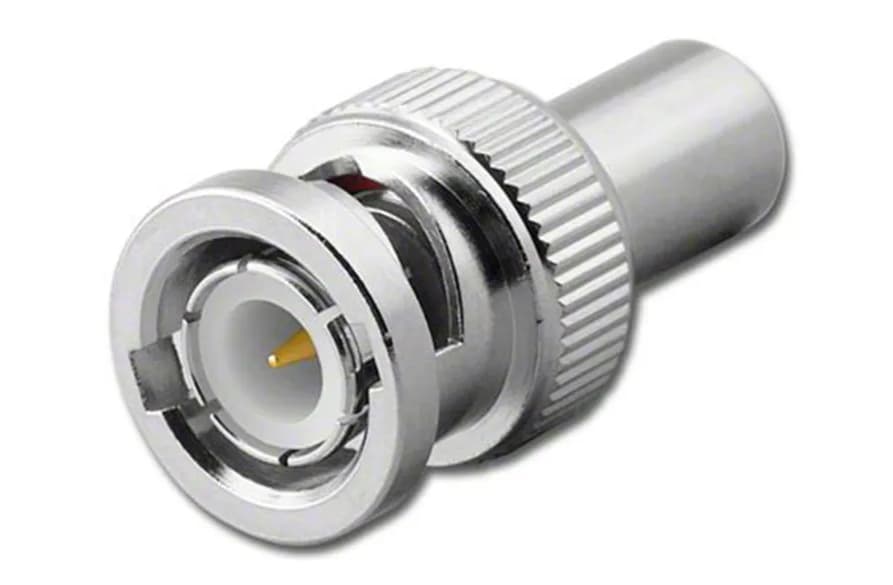

Figura 2: Conector BNC de 50 ohm

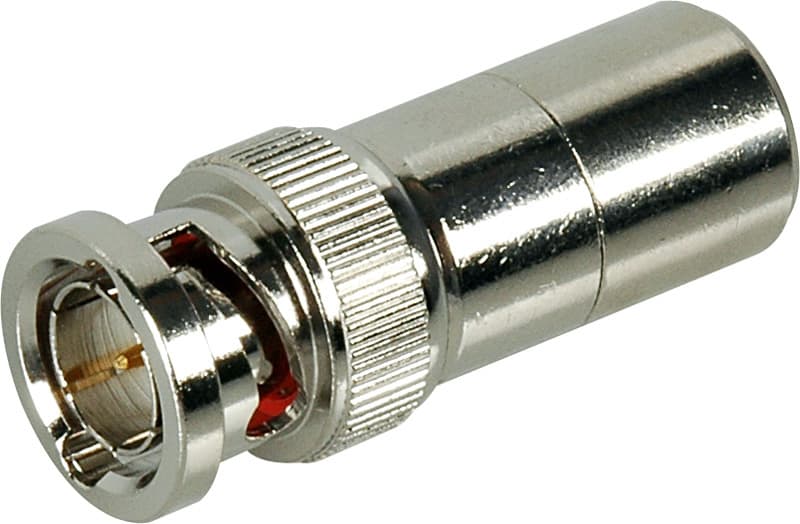

Figura 3: conector BNC de 75 ohm

Conectori BNC de înaltă tensiune

Acești conectori sunt realizați pentru a gestiona până la 500 de volți.Sunt utilizate în industriile în care semnalele de înaltă tensiune sunt comune, cum ar fi laboratoarele științifice și setările industriale.

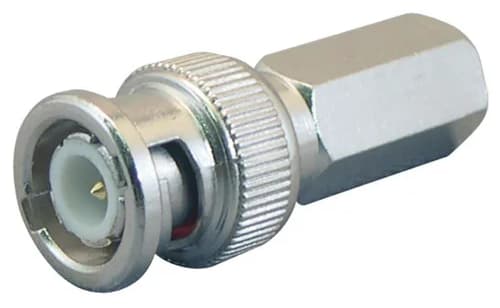

Figura 4: Conector BNC de înaltă tensiune

Conectori BNC rezistenți la coroziune

Fabricate cu materiale care pot rezista la rugină și deteriorarea din cauza umidității, acești conectori sunt buni pentru utilizare în medii umede sau corozive.De multe ori sunt făcute din oțel inoxidabil sau nichel pentru a dura mai mult.

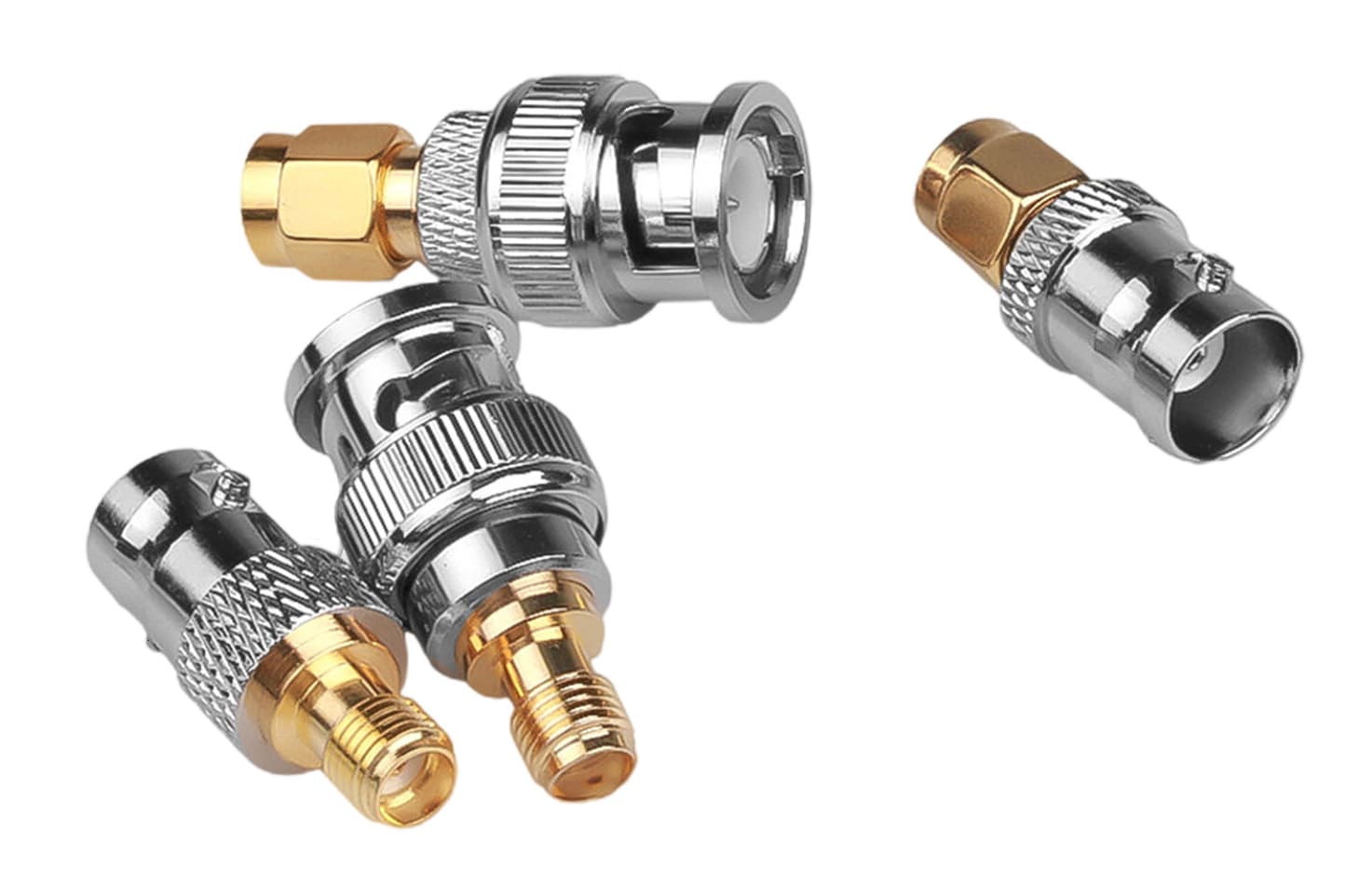

Figura 5: Conector BNC rezistent la coroziune

Conectori în miniatură și micro BNC

Pe măsură ce dispozitivele devin mai mici, este nevoie de conectori mai mici.Conectorii în miniatură (MBNC) și micro (µBNC) funcționează precum BNC -urile standard, dar sunt mult mai mici.Acestea sunt utilizate în electronice mici și dispozitive mobile, în special în telecomunicații și aerospațiale.

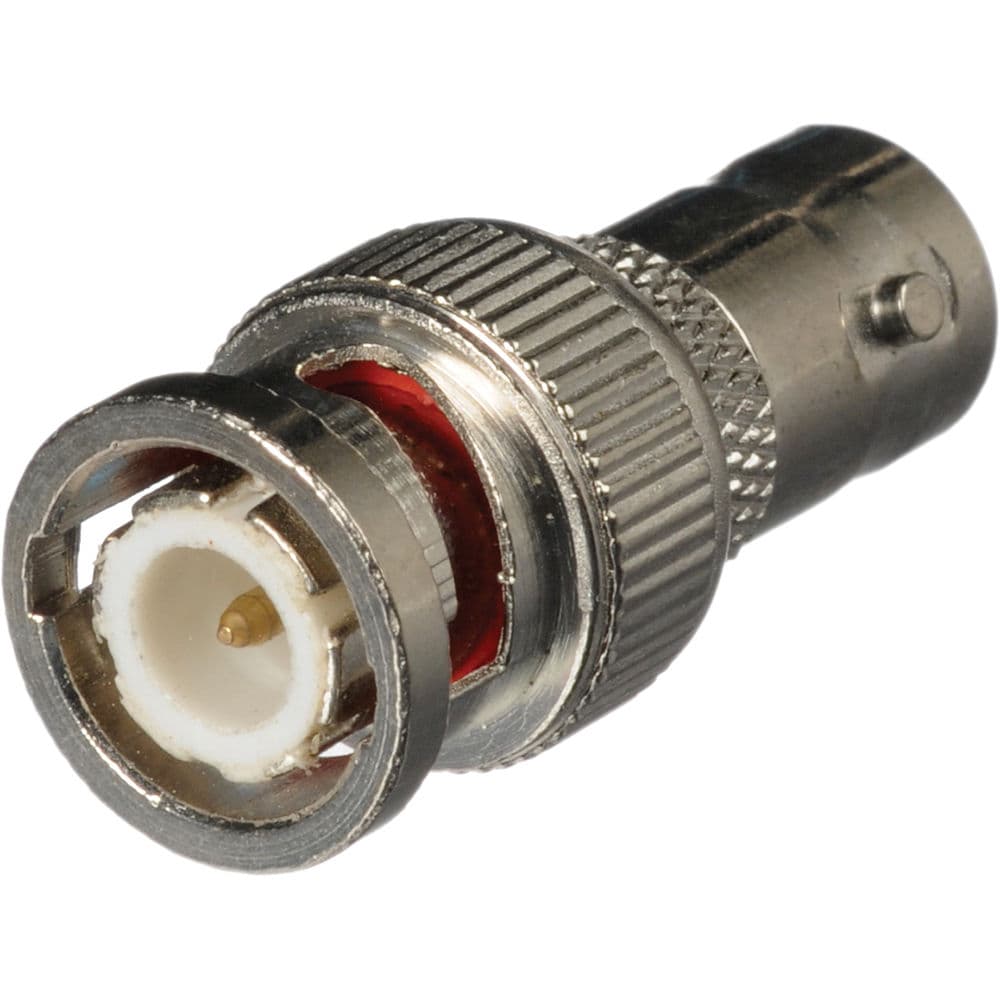

Figura 6: Conector MBNC

Conectori Twin BNC (Twinax)

Acești conectori combină două BNC -uri într -o unitate și sunt utile atunci când sunt necesare două canale de semnal separate.Sunt adesea folosite în sistemele în care semnalele trebuie să fie păstrate separate sau izolate.

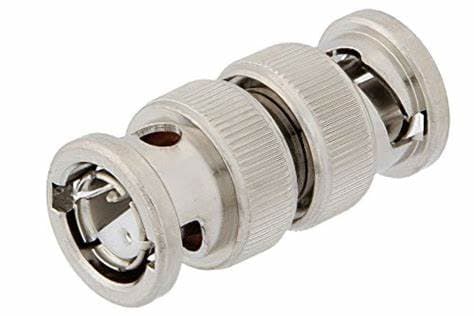

Figura 7: Conector Twin BNC

Conectori Triaxial BNC

Acești conectori oferă un ecran suplimentar pentru a proteja împotriva interferenței de alte semnale electronice.Sunt utilizate în teste științifice sau medii cu interferențe electromagnetice ridicate, asigurând un semnal clar.

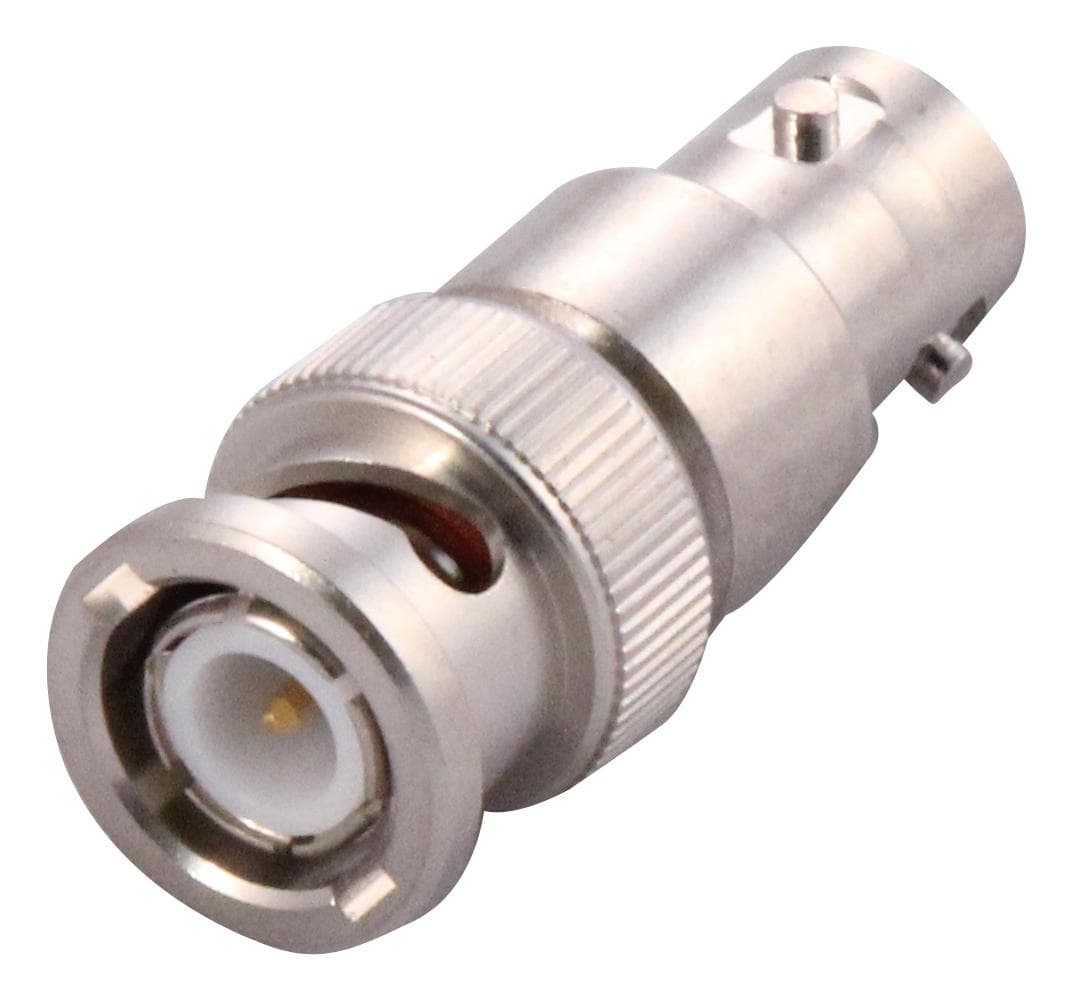

Figura 8: Conector Triaxial BNC

Formate BNC

Pufe și prize: cel mai de bază și comun format al conectorilor BNC constă din mufe și prize.Dopul, denumit adesea conectorul masculin, este introdus în priză sau conector feminin.Acești conectori sunt concepuți pentru o conexiune ușoară, rapidă și deconectare folosind mecanismul de blocare a baionetei care oferă o conexiune fiabilă, fără a fi nevoie de instrumente.Mufele sunt utilizate frecvent pe cabluri, în timp ce soclurile se găsesc pe dispozitive și panouri.

Adaptoare: Adaptorii BNC permit flexibilitate în proiectarea sistemului, permițând conexiunea între diferite tipuri de cabluri sau dispozitive.Adaptorii vin sub diferite forme, incluzând configurații de sex masculin, feminin la femeie și mixte.Acestea se pot converti între diferite tipuri de conector, cum ar fi de la BNC la SMA (versiunea Siminiatură A) sau alți conectori RF.

Atenuatoare: În anumite aplicații, rezistența semnalului trebuie controlată, în special în sistemele RF sensibile, unde nivelurile de putere ridicate pot denatura performanța.Atenuatoarele BNC ajută prin reducerea rezistenței semnalului la nivelul dorit, oferind un control îmbunătățit asupra fluxului de semnal și prevenirea deteriorării sau interferențelor echipamentului.

Variații de proiectare BNC

Conectori BNC drepți: Conectorii drepți sunt designul cel mai simplu, preferat pentru simplitatea și ușurința lor de instalare.Acestea permit cablului să se extindă direct spre exterior din punctul de conectare, ceea ce le face ideale pentru configurații în care constrângerile de spațiu nu sunt o problemă.Calea lor directă asigură pierderea minimă a semnalului și păstrarea integrității transmisiei RF.

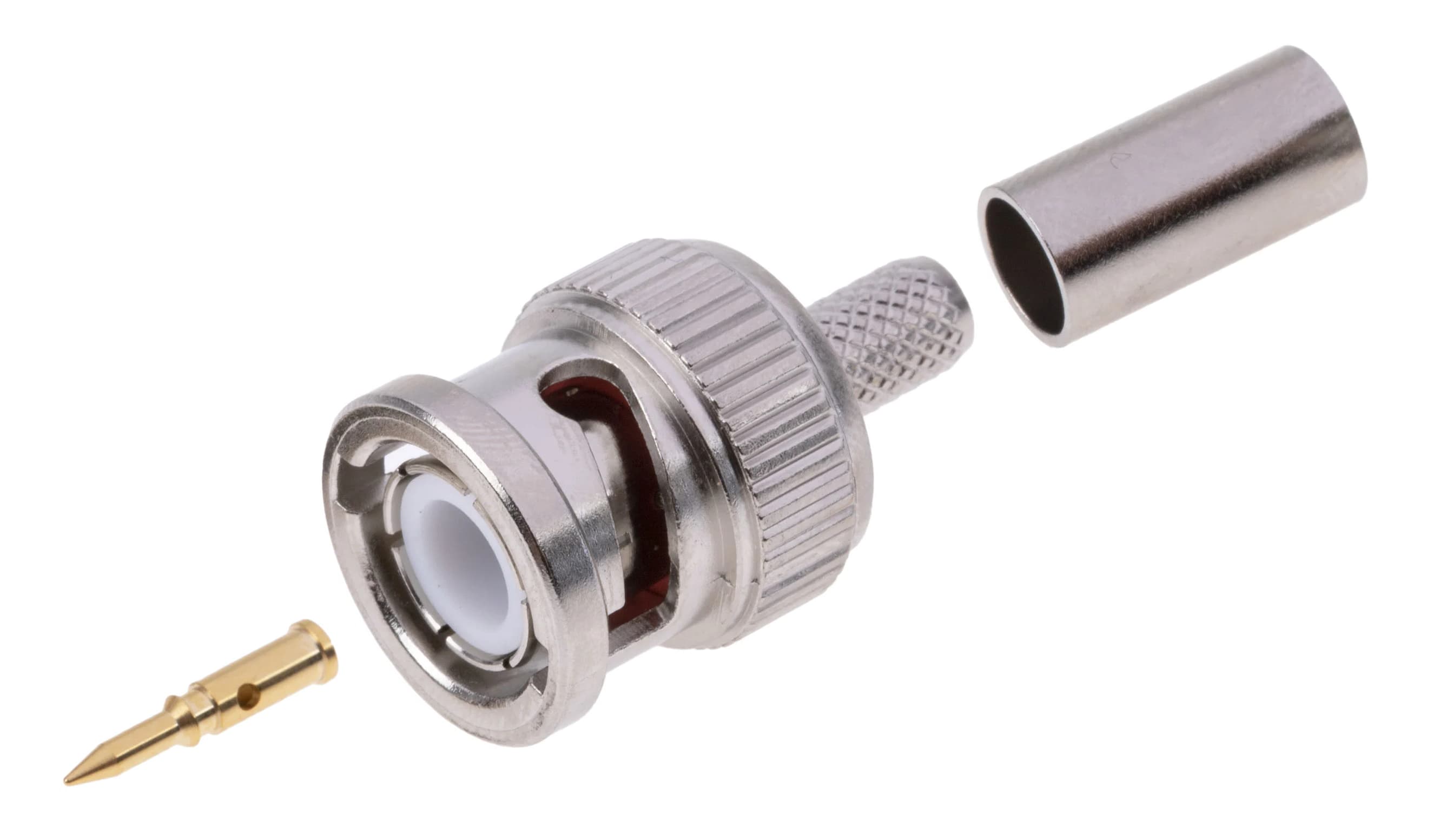

Figura 9: Conector BNC drept

Conectori BNC cu unghi drept: Conectorii BNC cu unghi drept sunt proiectați pentru aplicații în care spațiul este limitat, cum ar fi în rafturi electronice dens ambalate sau în spatele echipamentelor care sunt așezate pe pereți.În timp ce acești conectori sunt utili în spații strânse, acestea pot introduce o ușoară cantitate de degradare a semnalului datorită modificării direcției căii semnalului.Cu toate acestea, această pierdere a semnalului este minimă și poate fi compensată pentru proiectarea sistemului.

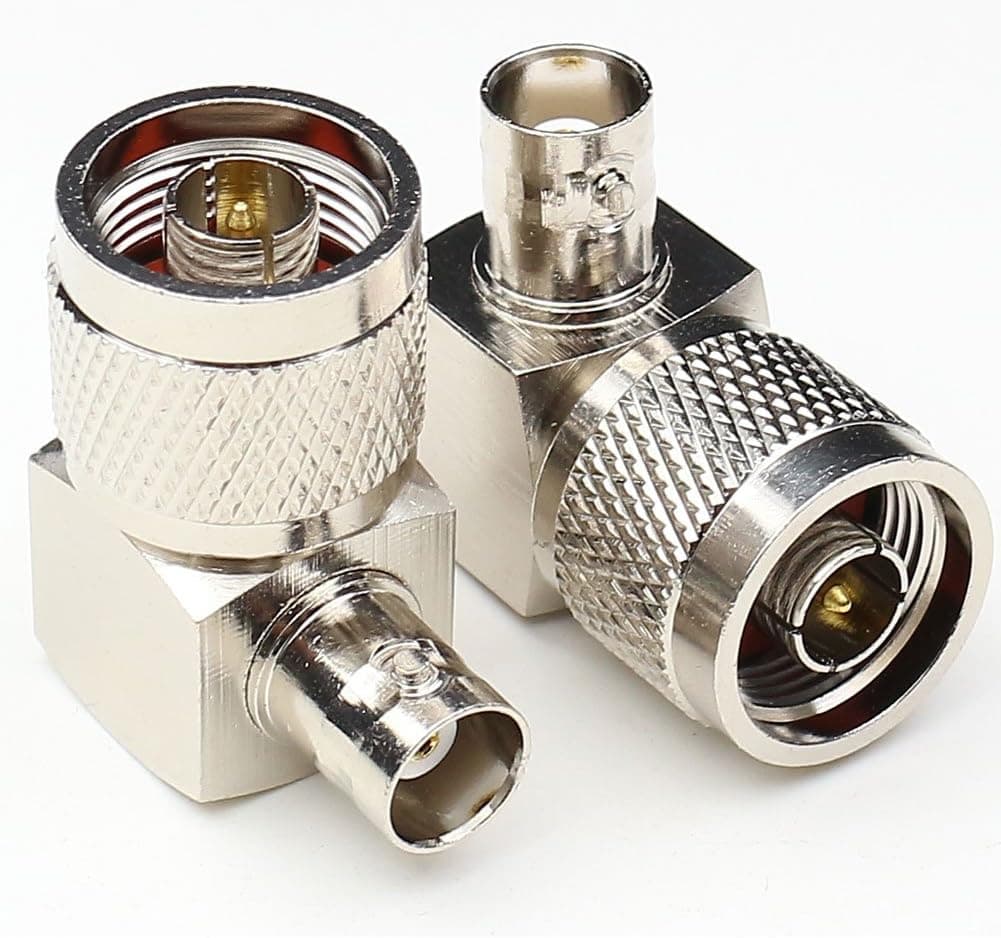

Figura 10: Conector BNC cu unghi drept

Conectori de montare a panoului: Unele sisteme necesită conectori care pot fi montate pe panouri sau carcase.Acești conectori BNC montați pentru panou sunt proiectați cu flanșe sau piulițe pentru a le asigura pe loc, oferind un punct de conectare stabil și sigur pe echipament.În funcție de proiectare, acestea pot oferi capacități îmbunătățite de împământare sau de protecție pentru îmbunătățirea integrității semnalului.

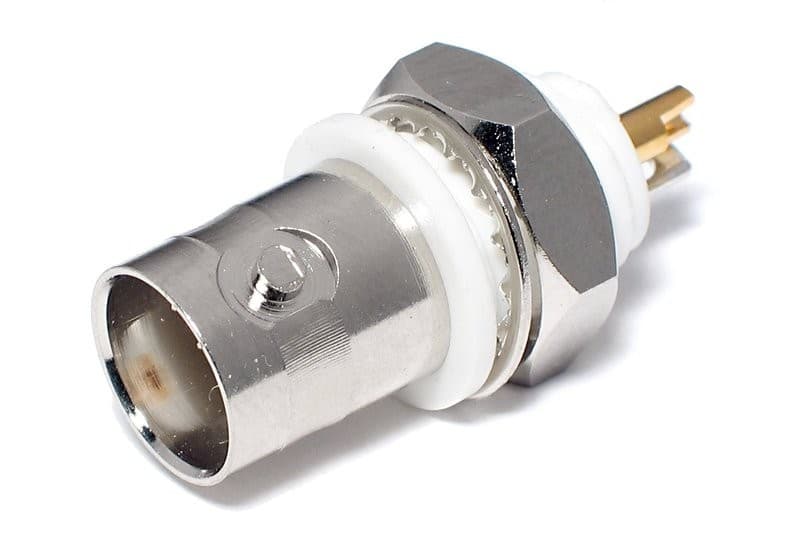

Figura 11: Conector de montare a panoului

Diferite tipuri de conectori BNC de sex feminin

Conectoarele BNC de sex feminin, numite și prize, vin în diferite tipuri pentru a răspunde diferitelor nevoi de împământare și protecție.Aceste diferențe sunt importante pentru a menține semnalul puternic și pentru a vă asigura că sistemul funcționează bine în configurațiile de frecvență radio (RF).

Conectori cu o singură nucă: Acest stil este utilizat pentru sisteme de frecvență mai mică, unde împământarea și potrivirea impedanței (rezistenței) semnalului nu sunt așa cum este necesar.Este ușor de instalat, ceea ce face o alegere bună pentru utilizări simple care nu au nevoie de o precizie ridicată.

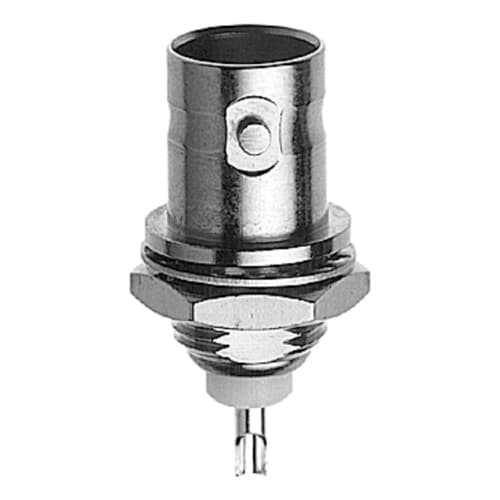

Figura 12: Conector cu o singură nută

Conectori de înaltă frecvență: Pentru utilizări mai complexe în sistemele care lucrează la frecvențe mai mari, conectorii BNC de sex feminin sunt făcuți cu mai multă îngrijire pentru a se potrivi cu impedanța și a menține calitatea semnalului ridicat.Aceste modele de înaltă frecvență pot include piese de împământare suplimentare sau pot utiliza materiale speciale pentru a reduce interferențele și a menține semnalul clar.În aceste cazuri, chiar și nepotriviri mici în impedanță pot determina sau slăbi semnalul, astfel încât acești conectori sunt construiți pentru a asigura cele mai bune performanțe posibile.

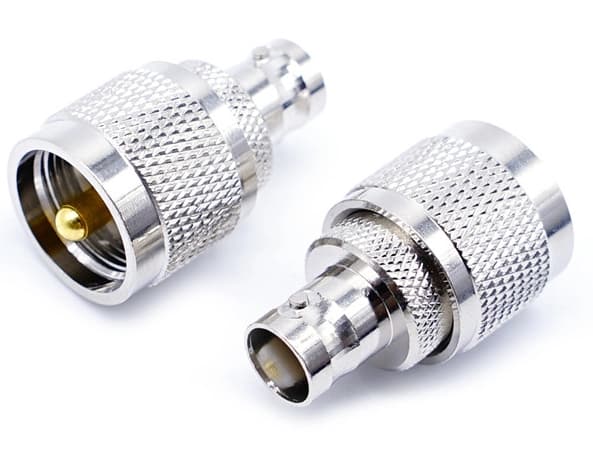

Figura 13: Conector de înaltă frecvență

Cum să asamblați conectorii BNC?

• Alegeți conectorul și cablul potrivit

Începeți prin a alege conectorul BNC corect și cablul coaxial.Asigurați -vă că impedanța conectorului (de obicei 50 sau 75 ohmi) se potrivește cu cablul.De asemenea, decideți metoda de asamblare: CRIMP, COMPRESION sau SOLDER.Fiecare metodă are nevoie de instrumente diferite, așa că alegeți cea care funcționează cel mai bine pentru dvs.

• Pregătiți cablul

Pregătirea atentă a cablului este necesară pentru o conexiune bună.Folosiți un stripper de cablu coaxial pentru a îndepărta capacul exterior, stratul izolant și ecranarea.Acest lucru va dezvălui firul interior, făcându -l pregătit pentru conector.Urmați orientările de lungime din instrucțiunile conectorului și pliați înapoi plasă de scut.

• Atașați conectorul

Metoda Crimp: Glisați o ferulă de croit pe cablu, apoi introduceți cablul în conector.Firul interior trebuie să se lipească prin vârful conectorului.Glisați ferul și utilizați un instrument de sertizare pentru a -l asigura peste straturile exterioare ale cablului.

Metoda de compresie: Împingeți cablul în conector până când izolația este chiar și cu postul interior al conectorului.Utilizați un instrument de compresie pentru a strânge conectorul pe cablu.

Metoda de lipit: După pregătirea cablului, introduceți -l în conector.Lipiți știftul central pe firul interior.În unele cazuri, poate fi necesar să lipiți corpul conectorului și pe scutul cablului.

• Testați conexiunea

După ce conectorul este atașat, testați conexiunea pentru a vă asigura că funcționează.Utilizați un tester de cablu sau multimetru pentru a verifica pantaloni scurți sau conexiuni proaste, asigurându -vă că totul răspunde nevoilor sistemului.

• atingeri finale

Pentru o protecție suplimentară, utilizați tubul de micșorare termic peste zona în care conectorul întâlnește cablul.Acest lucru va proteja conexiunea și îi va oferi un aspect mai lustruit.

Glanda de compresie vs. Metode Crimp

Metoda glandei de compresie

Metoda glandei de compresie pentru a reuni conectorii BNC este foarte flexibilă și funcționează bine pentru proiecte mai mici sau personalizate.Este adesea ales atunci când sunt necesare precizie, flexibilitate și asamblare ușoară.

Această metodă folosește un pin lipit pentru a conecta centrul cablului coaxial.După aceea, o glandă ține scutul cablului (împletitura) și acoperirea exterioară în loc.Compresia din glandă creează o potrivire strânsă, oferind o protecție bună și o împământare adecvată pentru a menține semnalul puternic pentru utilizarea de înaltă frecvență.

Avantaje dezavantaje

Metoda glandei de compresie se potrivește diferitelor dimensiuni de cablu, ceea ce o face versatilă pentru proiecte folosind diferite tipuri de cabluri.S -ar putea să nu fie la fel de rapid sau consecvent ca și alte metode ca în joburi de producție mai mari.

Spre deosebire de metoda CRIMP, această abordare nu necesită instrumente specializate.Instrumentele de bază precum un fier de lipit și chei sunt suficiente.Pentru o producție rapidă, cu volum mare de volum, metoda CRIMP ar putea fi o alegere mai bună.

Potrivit pentru laboratoare, construcții personalizate sau proiecte mici în care instrumentele specializate nu sunt necesare și volumul de producție este scăzut.Metoda glandei de compresie poate lipsi consistența oferită de metode mai standardizate, cum ar fi sertizarea care ar putea afecta calitatea în sarcinile repetitive.

Metoda Crimp

Metoda CRIMP este cea mai bună alegere pentru proiectele mari în care aveți nevoie de conexiuni rapide, fiabile și uniforme.Folosește instrumente speciale pentru a asigura strâns atât știftul central, cât și cablul pentru o conexiune puternică și consistentă.

Cum funcționează?În primul rând, dezbrăcați cablul coaxial pentru a dezvălui conductorul și scutul central.Apoi, un știft este sertizat pe dirijorul centrului, iar un mânecă metalică este sertizat peste împletitură și acoperirea exterioară.Instrumentele de sertizare aplică presiunea potrivită pentru a asigura o conexiune sigură, de lungă durată, care poate gestiona condiții dificile precum vibrațiile și stresul.

Avantaje	Dezavantaje
Metoda Crimp economisește timp, făcându -l Perfect pentru producția în masă sau instalații mari, precum în Telecom, radiodifuziune sau setări mari de rețea.	Necesită instrumente specifice și cablu atent Pregătire.Fără instrumentele potrivite sau pregătirea corespunzătoare, poate duce la conexiuni slabe care dăunează calității semnalului sau provoacă eșecuri.
Conexiunile sertizate sunt durabile și fiabil, reducând șansa pierderii semnalului sau a conexiunilor libere.	Sertizarea incorectă poate duce la rău conexiuni, care ar putea duce la degradarea semnalului sau la defecțiuni operaționale.
Instrumentele de sertizare sunt rapide și produc rezultate consistente, ceea ce le face ideale pentru munca cu volum ridicat, unde calitatea și uniformitatea materiei.	Cost inițial potențial mai mare din cauza Nevoia de instrumente specializate.

Compararea conectorilor BNC, SMA și RCA

Tip conector	Cel mai bun pentru	Tip de conexiune	Avantaje	Utilizări comune
BNC	Locuri de muncă profesionale, de înaltă calitate	Twist-and-blocaj	Conexiune puternică, stabilă și sigură	Studiouri TV, echipamente medicale, radiodifuziune
RCA	Electronica de consum de zi cu zi	Push-in	Ușor de utilizat, accesibil	Sisteme audio/video de acasă, consumator Electronică
Sma	Sisteme de înaltă frecvență, avansate	Șurub	Gestionează frecvențe foarte mari, dimensiuni mici	Sisteme de satelit, cuptor cu microunde comunicări

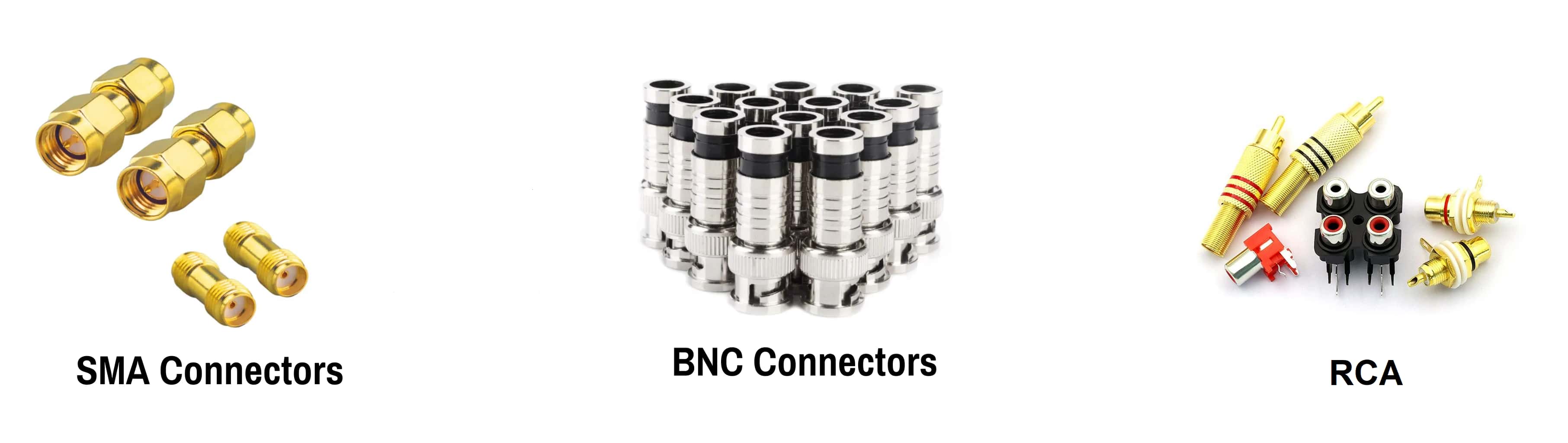

Figura 14: conectori BNC, SMA și RCA

Compatibilitatea cablului cu conectorii BNC

Conectorii BNC sunt versatili și funcționează cu multe tipuri de cabluri coaxiale.Unele cabluri obișnuite utilizate cu conectori BNC includ RG-59, RG-6 și RG-11.

RG-59 este excelent pentru distanțe mai scurte și utilizat frecvent în aplicații video analogice, cum ar fi sistemele CCTV.Designul său relativ subțire face ușor de instalat în spații strânse, deși este cel mai potrivit pentru semnale și aplicații de frecvență mai mică care nu necesită rulări lungi de cablu.

RG-6 este mai puternic și are o calitate a semnalului mai mare decât RG-59.Este utilizat în transmisie video digitală și conexiuni la Internet.Izolația sa mai groasă și capacitatea de a gestiona frecvențele mai mari îl fac o alegere accesibilă pentru setările care necesită o performanță mai robustă.

RG-11 este cunoscut pentru capacitatea sa de a menține integritatea semnalului pe distanțe lungi.RG-11 este opțiunea preferată pentru transmisiile TV de înaltă definiție, instalațiile prin satelit și sistemele de telecomunicații.Diametrul său mai gros reduc pierderea semnalului, ceea ce îl face ideal pentru situațiile în care sunt necesare rulări lungi de cablu fără a sacrifica calitatea.Deoarece conectorii BNC pot lucra cu diferite cabluri, sunt utilizate atât în ​​setările de casă, cât și în cele profesionale.Această flexibilitate le face utile în multe situații, de la electronice la domiciliu la setări tehnologice specializate.

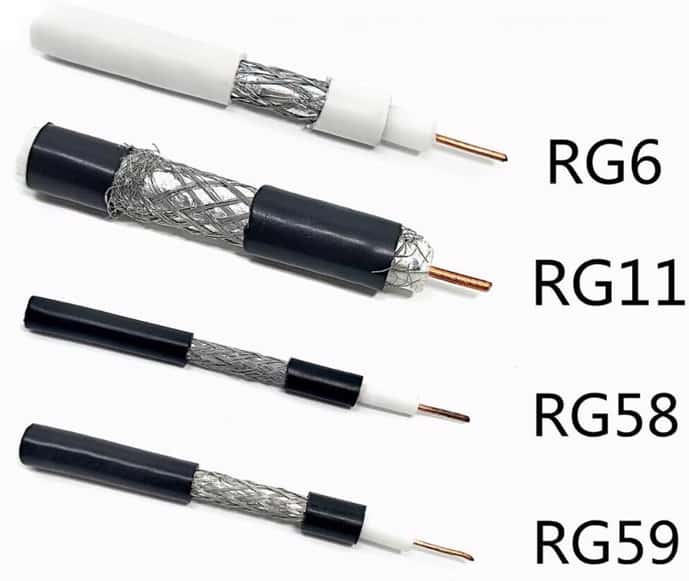

Figura 15: Compatibilitatea cablului cu conectorii BNC

Concluzie

Acest articol evidențiază rolul important pe care îl joacă conectorii BNC în sistemele de electronice și telecomunicații moderne.Acesta acoperă totul, de la tipurile și proiectele de bază până la tehnici de asamblare mai complexe, arătând cât de flexibili și importanți sunt acești conectori pentru crearea de conexiuni puternice, fără interferențe, în diferite situații.Comparația cu alți conectori arată de ce conectorii BNC sunt adesea aleși pentru utilizări fiabile, cum ar fi difuzarea și echipamentele medicale.Discuția despre compatibilitatea prin cablu arată, de asemenea, modul în care conectorii BNC practice și adaptabile sunt pentru diferite tipuri de cablu, ajutându -i să funcționeze bine în multe setări.În general, acest articol oferă o mai bună înțelegere și servește ca un ghid util pentru alegerea conectorului BNC potrivit pentru a îmbunătăți performanța și fiabilitatea sistemului în lumea în schimbare rapidă a tehnologiei RF.

Întrebări frecvente [FAQ]

1. pot fi reutilizați conectorii BNC?

Conectorii BNC pot fi reutilizați dacă rămân în stare fizică bună și mențin integritatea electrică.Principalii factori care determină reutilizarea sunt absența deteriorării fizice a corpului și a pinilor conectorului și a capacității de a menține o conexiune sigură și stabilă atunci când sunt împerecheate.Înainte de a reutiliza un conector BNC, inspectați -l pentru pini îndoite, fire uzate sau deteriorate și orice alte semne de uzură sau deteriorare care ar putea compromite conexiunea.

2. Ce este un adaptor BNC?

Un adaptor BNC este un dispozitiv utilizat pentru a interfața între conectorii BNC și alte tipuri de conectori sau între diferite genuri sau impedanțe ale conectorilor BNC.Acesta servește ca o punte, permițând compatibilitatea și extinderea funcționalității configurațiilor de cablu existente.Tipurile comune includ BNC la SMA, BNC la N-Type sau adaptoare care schimbă sexul de la conectori BNC de sex masculin la femei.

3. Ce este un divizor BNC?

Un divizor BNC este utilizat pentru a împărți o singură intrare BNC în mai multe ieșiri, permițând distribuirea unui semnal pe mai multe dispozitive.Este utilizat în aplicații video, unde un singur flux de camere trebuie să fie trimis mai multor monitoare sau echipamente de înregistrare.Splitterul trebuie să fie capabil să gestioneze lățimea de bandă și frecvența semnalului pentru a evita degradarea.

4. Ce este un conector BNC masculin și feminin?

Un conector masculin BNC este caracterizat printr -un știft metalic în centru și un inel rotativ cu baghete de baionetă folosite pentru a -l asigura pe un conector feminin.În schimb, conectorul BNC feminin prezintă un recipient pentru știftul masculin și sloturile pentru a găzdui baghetele de baionetă ale conectorului masculin.Acest design permite conectarea rapidă și deconectarea, asigurând în același timp o conexiune coaxială stabilă și fiabilă.

5. Care este frecvența maximă care poate fi transmisă folosind conectori BNC?

Frecvența maximă care poate fi transmisă eficient folosind conectorii BNC este de obicei de până la 4 GHz.Cu toate acestea, gama de frecvență utilizabilă reală poate depinde de designul specific și de calitatea conectorului.Conectorii BNC de înaltă calitate pot gestiona frecvențele la capătul superior al acestui interval, dar tipurile standard sunt mai utilizate până la 2 GHz.Pentru aplicațiile care necesită frecvențe mai mari, conectorii precum SMA sau N-TIP sunt recomandate datorită performanței lor mai bune la frecvențe înalte.
