Ghid cuprinzător pentru tranzistorul C945

Tranzistorul C945 este o piatră de temelie pe tărâmul componentelor electronice cu putere redusă, venerată pentru funcționalitățile sale versatile în amplificarea semnalului și comutarea electronică.Un tranzistor tipic de joncțiune bipolară NPN (BJT), C945 iese în evidență datorită capacității sale robuste în procesarea semnalelor electrice slabe și acționând ca un comutator fiabil în diferite proiecte de circuit.Acest articol sapă în anatomia nuanțată a C945, subliniind compoziția structurală și mecanica operațională, care includ un trio de straturi semiconductoare și terminale cheie concepute pentru o modulare eficientă cu curent.Competența tranzistorului în gestionarea curentului de până la 150mA și tolerarea tensiunilor de până la 50V îl face un instrument necesar în aplicații cu putere redusă, de la amplificarea semnalului audio până la controlul motorului atât în ​​electronice de consum, cât și industriale.Prin explorarea specificațiilor, caracteristicilor și aplicațiilor practice, acest articol își propune să ofere o înțelegere cuprinzătoare a dinamicii operaționale a C945 și a rolului său serios în îmbunătățirea performanței și fiabilității circuitului.

Catalog

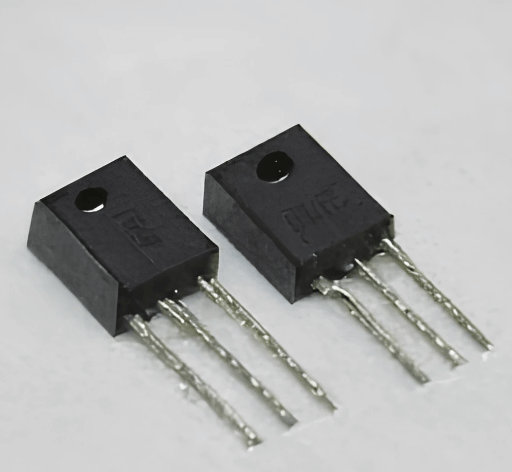

Figura 1: tranzistor C945

Înțelegerea tranzistorului C945

Tranzistorul C945 este un NPN cu putere redusă, utilizat pe scară largă Tranzistor de joncțiune bipolară (BJT) , apreciat pentru versatilitatea sa în diverse circuite electronice.Acesta servește două scopuri primare: amplificarea semnalelor electrice slabe și funcționarea ca comutator electronic.Această capacitate dublă face ca C945 să fie o componentă semnificativă în numeroase dispozitive electronice la scară mică.Structura C945 este formată din trei straturi de semiconductor.În detaliu, există un strat de tip P poziționat între două straturi de tip N.Aceste straturi sunt potrivite pentru funcția sa.Tranzistorul este, de asemenea, echipat cu trei terminale cheie, fiecare cu un rol specific:

• emițător: Eliberează transportatorii de încărcare (electroni sau găuri) în bază

• Baza: Reglementează numărul de transportatori proveniți de la emițător

• Colecționar: Primește transportatorii trecuți de la emițător, care este controlat de bază

Funcția principală a C945 este de a controla fluxul de curent între bază și emițător, care la rândul său reglementează curentul la colector.Prin reglarea curentului la bază, utilizatorii pot manipula modul în care tranzistorul amplifică semnalele sau comutatoarele între stări de pornire și oprire.Acest control fin este util în circuitele care cer tensiune precisă și reglementare curentă.C945 are o capacitate curentă de până la 150mA și poate gestiona tensiuni de până la 50V, ceea ce o face ideală pentru sarcini cu putere redusă.

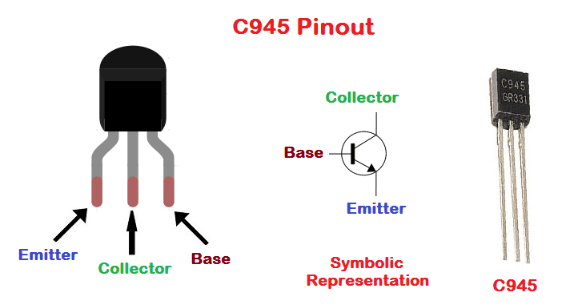

Figura 2: C945 PINOUT

Configurare C945 PINOUT

C945 are trei pini principali: colecționarul, baza și emițătorul.Fiecare pin îndeplinește un rol distinct și de bază, iar conectarea lor corectă la alte componente este utilizată pentru ca tranzistorul să funcționeze așa cum este prevăzut.

• Pin de colecție: Acest pin este de obicei conectat la terminalul pozitiv al sursei de alimentare.Colectează transportatorii de încărcare (electroni sau găuri) care curgeți de la bază, permițând tranzistorului să conducă curent.

• Pin de bază: Baza controlează tranzistorul.Tensiunea mică aplicată pe acest pin determină cât de mult curge curentul între colector și emițător.Este cheia pentru a transforma tranzistorul „pe” sau „oprit” într -un circuit.

• știftul emițătorului: Emițătorul se conectează de obicei la sol sau la partea negativă a circuitului.Eliberează transportatorii de încărcare în bază, completând circuitul și permițând curgerea curentului.

Unele variații ale tranzistorului C945 pot veni cu un pin suplimentar, special conceput pentru disiparea căldurii.Această caracteristică este de remarcat în aplicațiile de mare putere, unde tranzistorul s-ar putea supraîncălzi altfel, afectând performanța sa.

Caracteristici ale tranzistorului C945

Tranzistorul C945 este un tranzistor de joncțiune bipolară NPN extrem de apreciat datorită proiectării sale, care promovează un flux de electroni eficient.Acest lucru îl face deosebit de potrivit pentru aplicații de amplificare și comutare în diverse circuite.

Caracteristici ale tranzistorului C945
Saturație scăzută a colectorului-emițător Voltaj	Unul dintre punctele forte ale C945 este Tensiunea sa scăzută de saturație a colectorului-colector.Aceasta înseamnă că atunci când tranzistorul este pe deplin „pornit”, minimizează căderea de tensiune între colecționar și emițător, reducând pierderea de energie.În termeni practice, acest lucru permite tranzistorul să comute rapid și eficient, ceea ce este influent în Circuite care necesită tranziții rapide de oprire, cum ar fi comutarea de mare viteză dispozitive.
Câștig de curent ridicat	C945 are, de asemenea, un curent ridicat câștig, ceea ce îl face ideal pentru sarcini de amplificare.În esență, acest câștig Permite tranzistorului să producă un curent mai mare în comparație cu cei mai mici Curent de intrare aplicat la bază.Acest lucru este deosebit de valoros în audio și amplificatoare de frecvență radio (RF), unde menținerea rezistenței semnalului fără Distorsiunea este gravă.De exemplu, în echipamentele audio, acest câștig mare Permite amplificarea curată a semnalelor cu putere scăzută la niveluri care pot conduce vorbitori efectiv.
Versatilitatea puterii și manipularea semnalului	Capacitatea C945 de a gestiona un varietatea nivelurilor de putere și a tipurilor de semnal îl face o componentă adaptabilă în Numeroase dispozitive electronice.Unele aplicații comune includ amplificatoare RF utilizate pentru a stimula semnalele de frecvență radio slabă, iar C945 se asigură că Dispozitivele de comunicare pot transmite și primi semnale pe distanțe lungi fără degradare a calității semnalului.În circuitele audio, C945 îmbunătățește Semnalele cu putere redusă pentru a conduce difuzoarele menținând în același timp claritate și Minimizarea distorsiunii, făcând -o utilă în sistemele de sunet.

Specificațiile tranzistorului C945

În timp ce specificațiile pot varia ușor în funcție de producător, parametrii de bază asigură că tranzistorul funcționează eficient în condiții diferite.

Specificațiile tranzistorului C945
Tensiune de saturație a colectorului-emițător	Această tensiune se încadrează de obicei între 0,2V și 0,4V, permițând C945 să se comută eficient cu pierderi minime de tensiune. Această tensiune de saturație scăzută ajută la reducerea generarii de căldură, ceea ce este necesar pentru a menține integritatea și performanța circuitului general. Comutarea eficientă asigură că tranzistorul funcționează fără probleme în sistemele în care Este necesară o ciclism rapid de oprire.
Tensiune de defecțiune (colecționar la Emițător)	Tensiunea de descompunere, de obicei între 50V și 100V, protejează tranzistorul împotriva vârfurilor de tensiune.Această caracteristică asigură performanța stabilă în circuitele de înaltă tensiune.Manipulând brusc Creșterea tensiunii, tranzistorul poate funcționa în mod fiabil fără riscul de Daune sau defecțiune în condiții mai solicitante.
Tensiune de descompunere a emițătorului-baz	Această specificație variază de la 5V la 10V și indică tensiunea maximă pe care o poate suporta joncțiunea de emițător de bază înainte descompunând.Din punct de vedere practic, această valoare asigură că Tranzistorul nu va funcționa defectuos în timpul funcționării.
Curent de colecție	C945 poate gestiona până la 0,2a de curent de colecție, ceea ce îl face potrivit pentru o varietate de putere moderată aplicații.Indiferent dacă este utilizat pentru comutare sau amplificare, acest interval curent Suportă performanțe fiabile atât în ​​circuitele de putere joasă, cât și la mijlocul puterii.Abilitatea A gestiona sarcinile moderate îl face o componentă versatilă pentru fiecare zi sarcini electronice.
Disiparea puterii	Disiparea puterii tranzistorului de obicei variază între 600MW și 800MW, ceea ce definește câtă căldură poate Manevrați înainte de a necesita măsuri suplimentare de răcire.Se utilizează o gestionare eficientă a căldurii, în special în aplicațiile în care tranzistorul funcționează continuu sau sub sarcini mai grele.
Interval de temperatură de funcționare	C945 poate funcționa la temperaturi variind de la -55 ° C la 150 ° C, ceea ce îl face potrivit atât pentru frigul extrem, cât și pentru căldură.Această gamă largă de operare permite să fie utilizată în medii în aer liber sau dispozitive care se confruntă cu temperaturi fluctuante.Rezistența sa în variat condițiile termice asigură că tranzistorul poate efectua în mod fiabil în Setări diferite, de la utilaje industriale la electronice de consum.

Aplicații ale tranzistorului C945

Tranzistorul C945 este utilizat pe scară largă atât în ​​electronica de consum, cât și în cele industriale, datorită capacității sale de a amplifica semnalele și de a efectua comutarea eficientă.Versatilitatea sa îl face o parte de bază a numeroaselor dispozitive electronice, unde îmbunătățește performanța generală a circuitului.

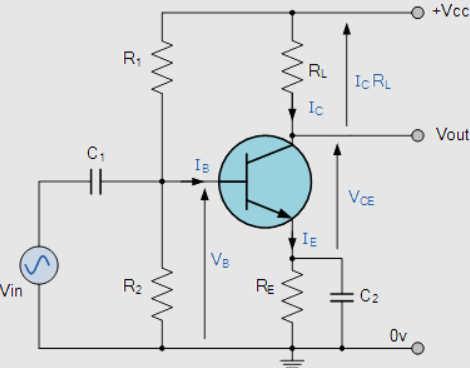

Figura 3: Amplificarea semnalului audio

C945 este ideal pentru amplificarea semnalelor audio, datorită câștigului său ridicat de curent.În echipamentele audio, este nevoie de semnale slabe și le crește la niveluri de putere suficiente pentru a conduce difuzoare.Această amplificare fără distorsiune a sunetului original este ideală pentru utilizare în sisteme hi-fi și setări de adrese publice.

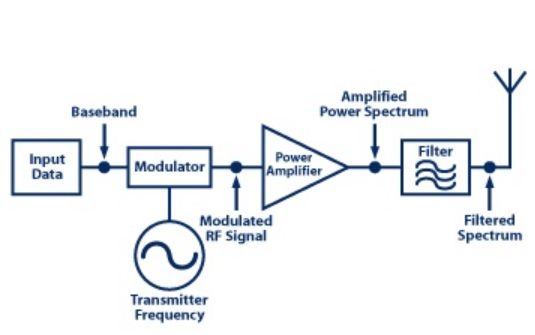

Figura 4: Amplificarea semnalului RF

În aplicațiile de frecvență radio (RF), C945 îmbunătățește rezistența semnalelor RF, ajutând la o mai bună transmisie și recepție pe dispozitive precum radiouri și transceiver.Prin stimularea acestor semnale, ajută la menținerea clarității și consecvenței, chiar și pe distanțe lungi, asigurând o comunicare fiabilă.

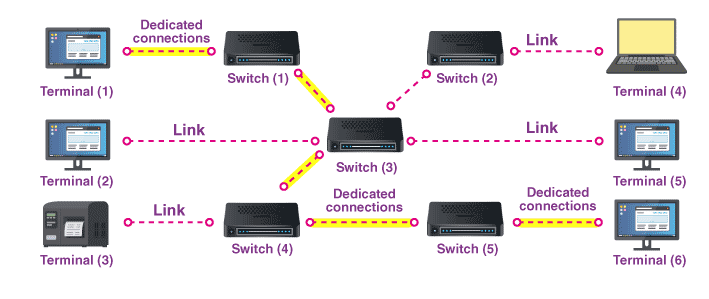

Figura 5: Aplicații de comutare

Tensiunea de saturație scăzută a colectorului C945 permite comutarea eficientă și rapidă cu pierderi minime de putere.Acest lucru îl face o componentă accesibilă pentru circuitele digitale în care comutarea rapidă și fiabilă este o necesitate.Este utilizat în mod obișnuit în dispozitivele de calcul, controlerele inteligente și alte sisteme în care comutarea rapidă îmbunătățește funcționalitatea.

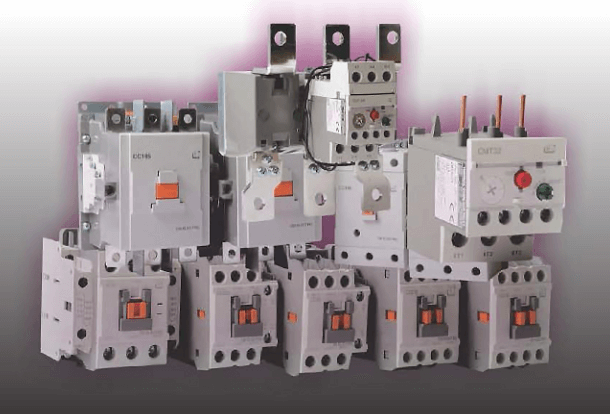

Figura 6: Controlul motorului

C945 poate regla debitul de energie în aplicațiile de control al motorului.Prin reglarea curentului, permite un control precis asupra vitezei și cuplului unui motor.Această funcție este necesară în electronice auto, actuatoare robotizate și utilaje care se bazează pe ajustări fine ale motorului pentru o funcționare lină.

Echivalenți cu tranzistorul C945

Tranzistorul C945 are mai multe alternative echivalente, inclusiv tranzistoarele 2N3904, BC547 și 2N22222.Aceste alternative împărtășesc caracteristici electrice similare, ceea ce le face potrivite pentru multe din aceleași aplicații.

Atunci când alegeți o înlocuire pentru C945, criteriile de selecție îndeplinesc specificațiile electrice cheie.Acestea includ manipularea curentului, ratingul tensiunii și disiparea puterii.Numai prin îndeplinirea specificațiilor electrice, pot fi prevenite probleme de performanță sau eșecuri potențiale ale circuitului.De exemplu, dacă un tranzistor cu un rating de curent mai mic este utilizat într -un amplificator, acesta poate supraîncălzi sau eșua în condiții normale de funcționare.

Dimensiunea fizică și configurația pinului tranzistorului de înlocuire ar trebui să se încadreze perfect în circuitul existent.O nepotrivire a mărimii sau aspectul pinului ar putea duce la complicații în timpul instalării, necesitând posibil modificări sau adaptoare suplimentare, ceea ce poate crește complexitatea proiectului.Diferite tranzistoare au diferite niveluri de disipare a puterii.Chiar dacă un înlocuitor se potrivește cu C945 în ceea ce privește curentul și tensiunea, diferențele de generare a căldurii pot necesita un gestionare termică suplimentară, cum ar fi adăugarea unei chiuvete de căldură sau îmbunătățirea fluxului de aer în cadrul dispozitivului.

C945 Ambalaj tranzistor

Tranzistorul C945 este de obicei adăpostit într-un pachet TO-92, cunoscut pentru proiectarea compactă și utilizarea eficientă a spațiului în machete de circuit.Acest stil de ambalare prezintă o configurație cu trei plumb, aranjată într-un model triunghiular, care ajută la eficientizarea atât a asamblării, cât și a integrării în diferite modele electronice.

Dimensiunea mică a pachetului To-92 îl face ideal pentru aplicații în care spațiul este limitat.Acest lucru este mai ales benefic în electronica modernă, unde minimizarea spațiului bordului este un factor cheie.

Apoi, aranjamentul simplu de plumb al pachetului TO-92 facilitează lipirea și înlocuirea componentelor, ceea ce este deosebit de util în timpul prototipării și producției.În ciuda dimensiunilor sale mici, pachetul To-92 disipează efectiv căldura generată în timpul funcționării tranzistorului.Această performanță termică ajută la menținerea stabilității și longevității C945 în circuite care se ocupă de sarcini de putere moderate.Gestionarea căldurii este benefică pentru a preveni supraîncălzirea și a asigura performanțe fiabile în timp.

Dimensiunile tranzistorului C945

Tranzistorul C945, adăpostit într-un pachet TO-92, de obicei măsoară 3,9 mm lungime, 3,9 mm lățime și 6,5 mm înălțime.În timp ce aceste dimensiuni pot varia ușor în funcție de producător, ele reflectă în general un design compact, potrivit pentru o integrare ușoară într-o mare varietate de dispozitive și circuite electronice.

Dimensiunea mică a C945 o face ideală pentru aplicațiile care necesită o densitate ridicată a componentelor, cum ar fi dispozitivele portabile și electronica multifuncțională.Amprenta compactă îi ajută pe designeri să maximizeze spațiul pe plăci de circuit imprimate (PCB) sau pe panouri, permițând machete mai complexe și mai eficiente pentru spațiu, fără a sacrifica performanțe.

Figura 7: tranzistoare BC547

Compararea tranzistoarelor C945 și BC547

C945 și BC547 sunt ambele tranzistoare de joncțiune bipolară NPN (BJTS) utilizate în mod obișnuit în aplicații cu putere redusă.În timp ce împărtășesc asemănări, fiecare tranzistor are diferențe electrice și fizice distincte care afectează performanța și adecvarea lor în diferite proiecte de circuit.

Manipulare actuală

C945 poate gestiona curenți mai mari decât BC547, ceea ce îl face mai potrivit pentru aplicațiile cu sarcini de curent mai mari, cum ar fi în circuite de reglare a puterii sau controale ale motorului.Acest lucru face ca C945 să se potrivească mai bine pentru circuitele care necesită robustete și stabilitate sub sarcini electrice mai grele.

Câștig de curent continuu

BC547, pe de altă parte, oferă o gamă mai largă de câștig de curent continuu (HFE), care oferă mai multă flexibilitate pentru aplicațiile care necesită o amplificare variabilă a semnalului.Această gamă de câștig mai largă face ca BC547 să fie deosebit de util în pre-amplificatoare audio sau în circuitele de procesare a semnalului, unde reglarea fină a nivelului de amplificare este periculos pentru obținerea producției dorite.

Deși ambele tranzistoare folosesc aspectul standard cu trei pini, există mici diferențe în configurația pinului între C945 și BC547.Aceste diferențe pot afecta modul în care tranzistorul se încadrează într -un circuit, în special în proiectele compacte sau PCB -urile cu distanțare strânsă.Atunci când proiectați sau modificați un circuit, este necesar să verificați aranjamentul PIN pentru a asigura compatibilitatea și pentru a preveni alinierea necorespunzătoare în timpul asamblării.În circuitele intensificate de putere, capacitatea de curent mai mare a C945 asigură funcționarea stabilă și minimizează riscul de eșec al tranzistorului, ceea ce o face ideală pentru aplicațiile care atrag mai multă putere sau implică comutarea grea.

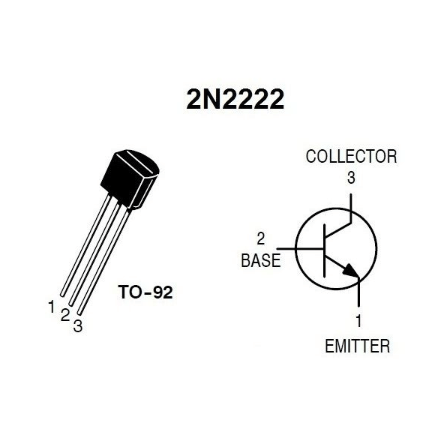

Figura 8: 2N2222 Tranzistor

C945 vs. 2N2222 Comparația tranzistorului

C945 și 2N2222 sunt ambele tranzistoare NPN utilizate pe scară largă, dar capacitățile lor specifice diferă, ceea ce face ca alegerea celei potrivite utilizate pentru anumite aplicații.Având în vedere aceste diferențe poate ajuta la asigurarea că tranzistorul selectat se potrivește nevoilor de performanță ale circuitului.

Manipulare actuală

2N2222 poate gestiona un curent continuu mai mare decât C945, ceea ce îl face o potrivire mai bună pentru circuitele în care mai multă energie electrică este o necesitate.De exemplu, în circuitele de comutare a puterii sau în sarcini de amplificare a puterii mai mari, capacitatea 2n2222 de a susține un flux de curent mai puternic permite circuitului să funcționeze în mod fiabil sub sarcini mai grele.

Evaluări de tensiune

Ambele tranzistoare gestionează niveluri similare de tensiune, dar 2N2222 are de obicei o toleranță de tensiune mai mare.Acest rating mai mare oferă mai multă flexibilitate în circuitele care funcționează sub tensiuni mai mari, oferind o protecție suplimentară împotriva vârfurilor de tensiune care ar putea deteriora componentele.

Cerințe de aplicare

Alegerea dintre C945 și 2N2222 se reduce de obicei la nevoile specifice ale circuitului, în special în ceea ce privește cerințele de curent și de tensiune.Dacă circuitul necesită manipularea mai multă putere, cum ar fi la șoferii de motor sau amplificatoare de putere, 2N2222 este adesea alegerea mai bună datorită capacității sale de curent mai mari.Pe de altă parte, pentru sarcini mai puțin intensive în putere, C945 poate fi mai mult decât suficient și poate simplifica procesul de proiectare.

Managementul termic

Deoarece 2N2222 poate gestiona mai mult curent, poate genera mai multă căldură.La instalarea sau testarea circuitelor cu 2N2222, trebuie să se acorde o atenție atentă gestionării termice.În circuitele strâns ambalate sau în cele cu flux de aer limitat, ar putea fi necesare măsuri de răcire suplimentare, cum ar fi chiuvetele de căldură sau ventilația îmbunătățită, pentru a preveni supraîncălzirea, ceea ce poate reduce durata de viață a tranzistorului.

Concluzie

Caracteristicile și aplicațiile multifacetate ale tranzistorului C945, este clar că această componentă nu este doar o capsă în circuitele electronice, ci un element major care îmbunătățește funcționalitatea și eficiența dispozitivelor electronice moderne.Capacitatea sa de a schimba și amplifica eficient semnalele îl face o alegere preferată pentru o gamă largă de aplicații, de la sisteme audio la circuite digitale complexe.Tensiunea de saturație scăzută a colectorului-emițător, câștigul ridicat de curent și capacitățile versatile de gestionare a puterii își subliniază utilitatea în furnizarea de performanțe precise, menținând în același timp eficiența energetică.În plus, explorarea echivalenților și comparațiilor sale cu alte tranzistoare precum BC547 și 2N2222 oferă informații valoroase în selectarea tranzistorului corespunzător bazat pe cerințele specifice ale circuitului, asigurând performanțe și fiabilitate optime.În cele din urmă, relevanța de durată a C945 în electronică subliniază adaptabilitatea sa și inovația continuă în tehnologia tranzistorului, care continuă să evolueze pentru a răspunde cerințelor sistemelor electronice din ce în ce mai sofisticate.

Întrebări frecvente [FAQ]

1. Care este echivalentul tranzistorului C945?

Tranzistorul 2N5551 servește ca echivalent funcțional cu C945.Ambele împărtășesc caracteristici similare în ceea ce privește tensiunea, curentul și adecvarea aplicației.

2. Ce este o fișă tehnică a tranzistorului C945?

O fișă tehnică pentru tranzistorul C945 oferă specificații detaliate, cum ar fi tensiuni maxime, evaluări curente, valori de câștig și tip de pachet.

3. Este C945 un tranzistor NPN sau PNP?

C945 este un tranzistor NPN, utilizat în mod obișnuit pentru aplicații de amplificare și comutare datorită capacității sale de a efectua eficient între colector și emițător atunci când un curent mic este aplicat la bază.

4. Care este diferența dintre 2N2222 și C945?

În timp ce ambele sunt tranzistoare NPN și împărtășesc unele utilizări comune, 2N2222 acceptă, în general, capabilități mai mari de manipulare a curentului și a puterii în comparație cu C945.De asemenea, are un curent maxim mai mare de colecție și tensiune colector-emițător, ceea ce o face mai potrivită pentru aplicații de putere mai mare.

5. Care este avantajul 2N2222?

Avantajul principal al tranzistorului 2N2222 constă în robustetea sa pentru gestionarea aplicațiilor de putere mai mare.Este capabil să sprijine tensiuni și curenți mai mari, ceea ce îl face ideal pentru utilizarea în echipamentele comerciale și de grad militar, unde fiabilitatea sub stres este insistentă.
