Diferențele dintre LM358 și LM393 explicate

LM358 și LM393 sunt circuite integrate utilizate pe scară largă care servesc scopuri diferite în electronice.LM358 este un dublu amplificator operațional ideal pentru amplificarea și procesarea semnalelor, în timp ce LM393 este un comparativ dual conceput pentru compararea tensiunilor și conducerea sarcinilor externe.Acest articol explorează caracteristicile, specificațiile și aplicațiile lor pentru a vă ajuta să înțelegeți rolurile lor și să o alegeți pe cea potrivită pentru nevoile dvs.

Catalog

Introducere în LM358 și LM393 ICS

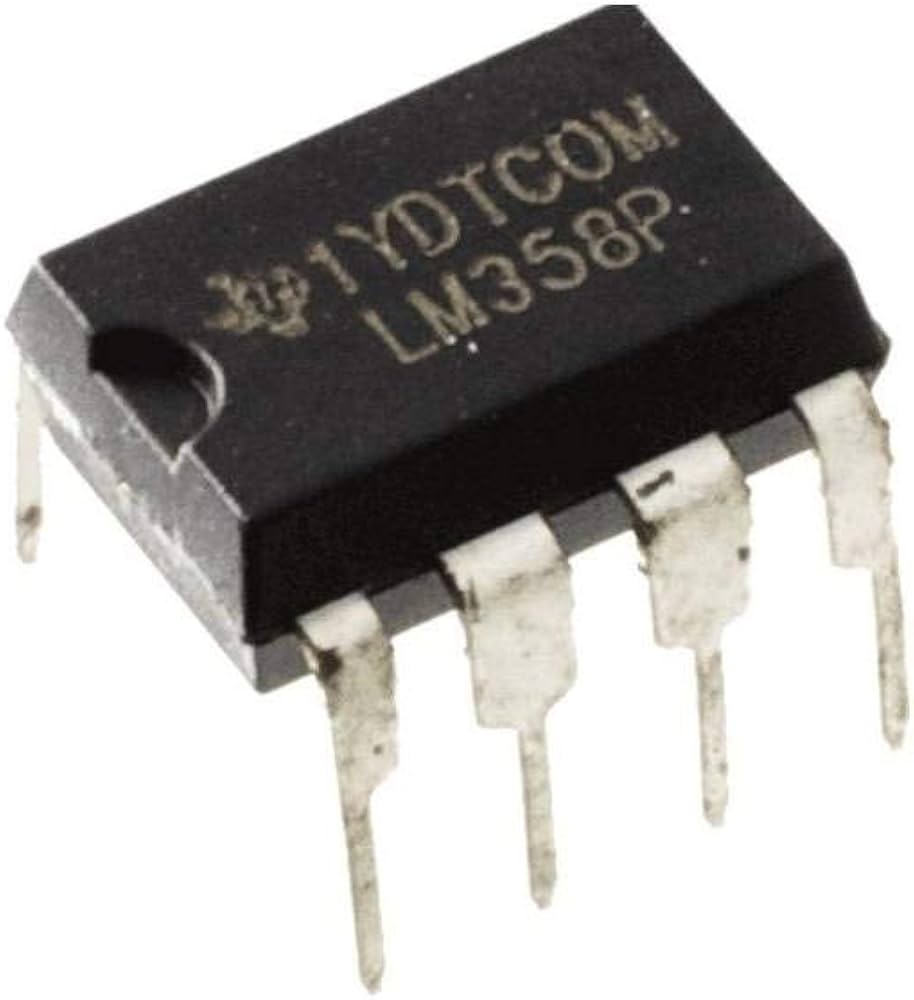

Prezentare generală a LM358 IC

LM358 este un circuit integrat versatil cu două amplificatoare operaționale (OP-AMPS) care pot rula pe o singură sursă de putere.Este, în esență, o versiune redusă a OP-AMP-AMP-LM324, care include patru amplificatoare similare.Ceea ce face ca LM358 să iasă în evidență este capacitatea sa de a opera pe o gamă largă de tensiuni de intrare, care se potrivește cu raza de alimentare.

O caracteristică notabilă a acestui IC este tensiunea de compensare de intrare implicită foarte scăzută, care este de doar 2mV.Aceasta înseamnă că oferă performanțe precise chiar din cutie.Consumul de energie este, de asemenea, eficient, cu un curent tipic de 500UA și un maxim de 700UA, indiferent de tensiunea de alimentare.

Toleranța la temperatură este o altă rezistență a LM358.Funcționează în mod fiabil la temperaturi ambientale între 0˚C și 70 ° C, cu o evaluare maximă a temperaturii de joncțiune de 150 ° C, ceea ce îl face potrivit pentru diverse medii.În general, LM358 oferă performanțe fiabile și consistente într -un pachet compact.

Prezentare generală a LM393 IC

LM393 este un circuit integrat special conceput pentru a fi utilizat ca comparator de tensiune, distingându -l de amplificatorul operațional LM358.În timp ce multe OP-AMP-uri pot funcționa ca comparatori, LM393 iese în evidență din cauza producției sale de colecție deschisă.Această caracteristică o face deosebit de eficientă pentru conducerea încărcărilor, deoarece permite mai multă flexibilitate în conectarea componentelor externe.

Una dintre capacitățile cheie ale LM393 este capacitatea sa de a gestiona sarcini de până la 50V și 50mA.Acest lucru îl face o alegere practică pentru lucrul cu niveluri de logică TTL, MOS și RTL tipice.În plus, tranzistorul său de ieșire poate menține sarcina izolată de solul sistemului, ceea ce adaugă versatilitate și siguranță aplicațiilor sale.Dacă sunteți în căutarea unui comparator care să gestioneze astfel de sarcini, LM393 este o opțiune fiabilă și eficientă de luat în considerare.

Specificații detaliate ale ICS LM358 și LM393

Parametru	Specificații
Interval de tensiune de funcționare (alimentare unică)	2,0 VDC la 36 VDC
Gama de aprovizionare împărțită	± 1,0 VDC până la ± 18 VDC
Consumul curent (independent de ofertă)	0,4 Ma
Curent de prejudecată de intrare	25 na
Curent de offset de intrare	5.0 na
Tensiune de compensare a intrării	5,0 mV (maxim)
Gama de mod comun de intrare	Se extinde la nivelul solului
Interval de tensiune de intrare diferențială	Egală cu tensiunea de alimentare cu energie electrică
Compatibilitatea tensiunii de ieșire	Niveluri logice DTL, ECL, TTL, MOS și CMOS
Cleme ESD	Prezent pe intrări pentru o durabilitate sporită
Aplicații auto	Prefixul „NCV”, conform standardelor AEC - Q100 și PPAP
Conformitatea mediului	PB fără PB, fără halogen, fără BFR, conform ROHS

Detalii despre lm358 și LM393 ICS

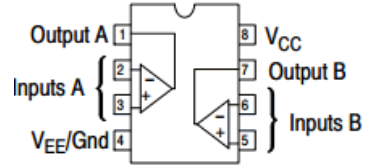

Configurare pin LM358

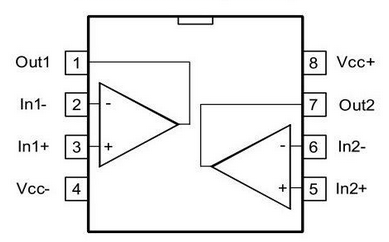

Configurare PIN LM393

Funcțiile PIN ale LM358 și LM393

Nr. Pin	Numele pinului	Descriere
1	Ieșire1	Ieșirea OP-AMP 1
2	Intrare1-	Intrarea de inversare a OP-AMP 1
3	INPUT1+	Intrare care nu inversează OP-AMP 1
4	Vee, GND	Tensiune de alimentare la sol sau negativă
5	INPUT2+	Intrare care nu inversează OP-AMP 2
6	Intrare2-	Intrarea inversării OP-AMP 2
7	Ieșire2	Ieșirea OP-AMP 2
8	VCC	Tensiune de alimentare pozitivă

Compararea caracteristicilor cheie ale LM358 și LM393

Specificații	LM358	LM393
Tensiune de alimentare	32V, +/- 16V	36V, +/- 18V
Tensiune de intrare diferențială	32V	36V
Tensiune de compensare a intrării	3mV Max.	5mV Max.
Curent de prejudecată de intrare	100NA Max.	250NA Max.
Gama de mod comun de intrare	0V la V+ - 2V	0V la V+ - 1.5V
Câștig de tensiune mare de semnal	TIP 100V/MV.	TIP 200V/MV.
Lățime de bandă	1MHz	Nu este specificat

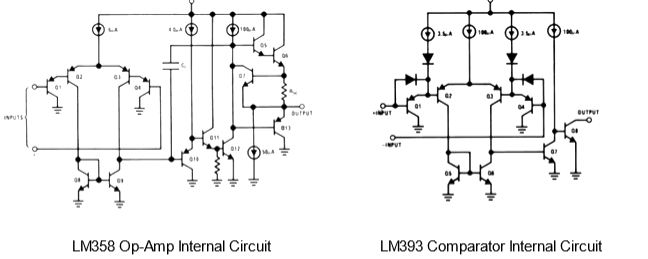

Comparație de arhitectură internă a LM358 și LM393

Când te uiți pentru prima dată la design -urile interne ale LM358 și LM393, acestea ar putea părea similare.Cu toate acestea, o analiză mai atentă arată diferențele cheie care se aliniază cu utilizările și specificațiile lor unice.

Ambele ICS folosesc etape de intrare care seamănă cu tranzistoarele PNP „Darlington-conectate”, permițându-le să simtă semnale aproape de sol.Cu toate acestea, nivelurile actuale în etapele lor diferențiale diferă.LM393 funcționează la un curent mai mare, ceea ce îl ajută să amplifice și să schimbe rapid ieșirile - o caracteristică esențială pentru rolul său de comparator.Pe de altă parte, LM358, proiectat ca amplificator liniar, nu necesită curenți atât de mari, astfel încât această diferență este mai puțin semnificativă pentru funcționarea sa.

Cea mai vizibilă distincție este în etapele lor de ieșire.LM393 are un design de ieșire mai simplu optimizat pentru comutarea rapidă între nivelurile de tensiune, care se potrivește funcției sale ca comparator.Ieșirea sa de colecție deschisă oferă, de asemenea, mai multă flexibilitate pentru conectarea componentelor externe.În schimb, LM358 are o etapă de ieșire complet liniară, oferind o relație lină și continuă între intrare și ieșire - lider pentru sarcini de amplificare.Aceste diferențe structurale subliniază punctele forte ale fiecărui IC în aplicațiile lor respective.

Aplicații de LM358 și LM393

Aplicații LM358

• Amplificatoare de traductor

LM358 este potrivit pentru amplificatoarele de traductor, unde procesează semnale de pe dispozitive precum senzori și le transformă într-un format utilizabil.Amplificatoarele sale operaționale duble îi permit să se ocupe de aceste sarcini în mod eficient în multe medii.

• Circuite convenționale OP-AMP

Acest IC este utilizat în mod obișnuit în circuitele de bază ale amplificatorului operațional, cum ar fi semnalele de amplificare, tamponare sau procesare.Performanța și flexibilitatea sa fiabilă îl fac o alegere populară pentru aplicațiile cu scop general.

• Integratori, diferențiatori, veri, adăugători și adepți de tensiune

LM358 acceptă diverse funcții matematice și de procesare a semnalului, inclusiv integrarea, diferențierea și adăugarea de semnale.De asemenea, poate acționa ca un adept al tensiunii, stabilizând nivelurile de tensiune în circuite.

• Blocuri de câștig DC, multimetre digitale și osciloscopuri

Capacitatea sa de a oferi un câștig de curent continuu stabil îl face valoros în dispozitive precum multimetre și osciloscopuri, unde sunt necesare precizie și fiabilitate pentru măsurarea și analizarea semnalelor.

• Comparatoare pentru controlul și reglementarea buclelor

LM358 poate funcționa, de asemenea, ca un comparator în sistemele de control al feedback -ului.Ajută la menținerea funcționării constante în aplicațiile care necesită o reglare precisă a curentului sau a tensiunii.

Aplicații LM393

• Circuite de comparare a tensiunii

LM393 este conceput special pentru compararea tensiunii.Compara două tensiuni de intrare și oferă un semnal de ieșire clar, ceea ce îl face ideal pentru sarcini de precizie.

• Relee de conducere, lămpi și motoare

Cu ieșirea sa de colecție deschisă, LM393 poate controla dispozitive externe precum relee, lămpi și motoare, oferind capacități eficiente de conducere în sarcină în diferite aplicații.

• Detectoare de trecere zero

Acest IC este utilizat în mod obișnuit în circuitele care trebuie să detecteze punctul în care un semnal AC traversează nivelul de tensiune zero, asigurând o sincronizare adecvată pentru sincronizarea semnalului.

• Detectoare de tensiune maximă

LM393 poate ajuta la detectarea celei mai mari tensiuni dintr -un semnal, ceea ce îl face util în aplicații precum analiza semnalului sau circuitele de protecție.

• Sisteme de protecție și avertizare de înaltă tensiune

Capacitatea sa de a gestiona tensiuni ridicate permite LM393 să joace un rol în sistemele de protecție, unde monitorizează și reacționează la niveluri de tensiune nesigure.

• Circuite de oscilator

LM393 se găsește adesea în circuitele oscilatoare, care generează semnale consistente pentru aplicații de sincronizare sau cu formă de undă, îmbunătățind versatilitatea acestuia în sistemele electronice.

Echivalente ale LM358 și LM393

Echivalente LM358

• LM358A

• LM358E

• LM358-N

• LM358W

Echivalente LM393

• LM358

• TL082

• LM311

Diferențe cheie între LM358 și LM393

LM358	LM393
Amplificator operațional dual	Comparator dual
Specificații de intrare relativ mai bune	Specificații de intrare relativ mai rele
Ieșire liniară cu intrare	Ieșire neliniară
Stabil cu feedback negativ	Stabil cu feedback pozitiv

Concluzie

LM358 și LM393 sunt IC -uri versatile și fiabile concepute pentru diferite aplicații.LM358 este ideal pentru amplificarea și procesarea semnalelor, în timp ce LM393 excelează la compararea tensiunilor și a încărcării.Înțelegerea caracteristicilor și diferențelor lor vă ajută să o alegeți pe cea potrivită pentru nevoile dvs.Ambele ICS oferă soluții practice pentru o gamă largă de sarcini în electronice.
