Descoperirea contoarelor de inele: un ghid aprofundat pentru funcționalitatea, clasificările și utilizările lor

Un contor inel este un circuit digital format din bistabile conectate într-o buclă închisă, permițând operații secvențiale și ciclice utilizate în sistemele digitale.Acest articol examinează contoarele de inele, pornind de la funcționarea lor de bază până la forme mai complexe, cum ar fi versiunile pe 4 și 8 biți, detaliind inițializarea, mecanica și utilizările acestora.

Catalog

Figura 1: Contor de inele

Bazele contoarelor de inele

Un contor inel este un tip special de registru de deplasare, proiectat într-un format în buclă închisă, în care rezultatul de la ultimul flip-flop este trimis înapoi la primul.Acest aranjament în buclă este ceea ce îl diferențiază de registrele de deplasare standard, în care fluxul de date se oprește după flip-flop-ul final.Funcționarea unui numărător de inele se învârte în jurul unui set de flip-flops.Numărul de stări pe care contorul le poate deține în mod direct depinde de câte flip-flop sunt utilizate în circuit.De exemplu, un contor inel de 4 biți conține patru flip-flops.În termeni practici, fiecare flip-flop urmează o secvență specifică, permițând contorului de inel să se ocupe de sarcini semnificative, cum ar fi sincronizarea și secvențierea în sistemele digitale.

Într-un număr de inele tipic, un impuls de ceas (CLK) controlează funcționarea tuturor bistabilelor în același timp, făcându-l un sistem sincron.Fiecare flip-flop are, de asemenea, două intrări speciale — preset (PR) și clear (CLR) — care au prioritate față de alte intrări.Când intrarea presetată primește un semnal scăzut, forțează ieșirea flip-flop-ului la înaltă.În mod similar, atunci când intrarea clear primește un semnal scăzut, resetează ieșirea flip-flop-ului la scăzut.Aceste comenzi presetate și clare asigură că ieșirile rămân stabile și neafectate de alte intrări sau semnale de ceas.

Figura 2: Contor de apel pe 8 biți

Decodificarea contorului de inele de 8 biți

Un contor inel de 8 biți este un circuit digital format din opt bistabile de tip D aranjate într-o buclă continuă.Ieșirea de la al optulea flip-flop este reintrodusă în intrarea primului, creând un ciclu neîntrerupt.Acest design cu buclă închisă permite contorului să treacă printr-o serie de stări distincte, fiecare stare corespunzătoare uneia dintre bistabile fiind activă.Configurația pe 8 biți poate gestiona un total de opt stări unice, ceea ce crește complexitatea contorului în comparație cu configurațiile mai mici.

Funcționarea contorului inel de 8 biți începe prin setarea primului flip-flop la o stare activă, în timp ce restul flip-flop-urilor sunt inactive.Un semnal de ceas este apoi aplicat uniform tuturor bistabilelor, asigurând că tranzițiile de stare au loc în același timp pe întregul circuit.Pe măsură ce ceasul pulsa, starea activă se schimbă de la un flip-flop la următorul într-un ciclu previzibil.Această comutare secvențială continuă până când ultimul flip-flop își trece ieșirea înapoi la primul, completând bucla.

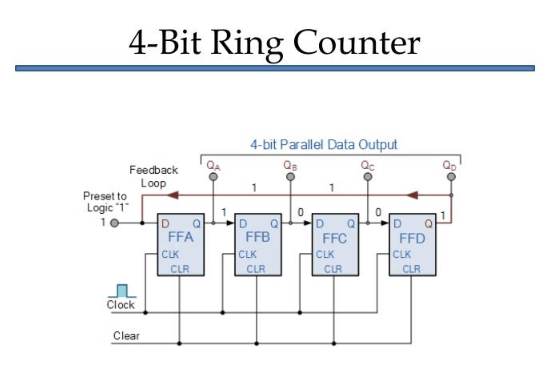

Figura 3: Contor de apel pe 4 biți

Operarea unui contor de apel pe 4 biți

Pentru a opera un contor de inel pe 4 biți, acesta este de obicei inițializat cu o stare de pornire „0001”.În această setare, primul flip-flop (FF0) este setat la ieșirea „1”, în timp ce celelalte trei flip-flop (FF1, FF2 și FF3) sunt eliminate la „0”.Această configurație inițială asigură că doar un flip-flop deține starea „1”, care va circula apoi prin restul flip-flop-urilor cu fiecare ciclu de ceas.

Pe măsură ce ceasul pulsa, „1” se schimbă de la FF0 la FF1, apoi la FF2, FF3 și, în cele din urmă, înapoi la FF0, creând o buclă repetată.Această progresie continuă cu fiecare flip-flop menținând pe rând starea „1”, în timp ce celelalte rămân „0”.Acest model de schimbări de stare formează operațiunea de bază a contorului de inel, asigurând o secvență previzibilă în timp ce parcurge toate cele patru flip-flops.

Pentru a înțelege mai bine comportamentul contorului de inel, pot fi utile simulările formelor de undă folosind instrumente precum Verilog HDL pe platforme precum Xilinx.Aceste simulări generează o reprezentare grafică a tranzițiilor de stare ale contorului, permițându-vă să vedeți cum „1” se mișcă de la un flip-flop la altul cu fiecare impuls de ceas.De exemplu, în timpul unui ciclu de ceas, „1” se schimbă de la FF0 la FF1, iar în următorul ciclu, se mută la FF2, continuând până când revine la FF0 după ce a ajuns la FF3.Aceste instrumente vizuale sunt utile nu numai pentru monitorizarea schimbărilor secvențiale, ci și pentru confirmarea acurateței timpului și a tranzițiilor în proiectare.Acestea oferă o vedere clară a modului în care funcționează contorul de inele, ceea ce este potrivit pentru a verifica dacă dispozitivul funcționează corect în aplicațiile din lumea reală.

Descifrarea tabelului de adevăr al contoarelor de inel

Un tabel de adevăr este un instrument serios folosit pentru a mapa stările de intrare și de ieșire ale unui contor inel, oferind o imagine de ansamblu clară asupra modului în care contorul funcționează în circuitele digitale.Pentru un contor inel pe 4 biți, tabelul arată cum se mișcă starea „1” prin fiecare ieșire flip-flop (Q0, Q1, Q2, Q3) într-un ciclu repetat.Intrările, cum ar fi intrarea de suprascriere (ORI) și impulsul de ceas (CLK), sunt de asemenea enumerate pentru a arăta modul în care acestea afectează tranzițiile de stare.Acest tabel surprinde comportamentul ciclic al contorului, unde „1” progresează de la un flip-flop la următorul și în cele din urmă se întoarce la punctul de pornire.

În fiecare ciclu de ceas, „1” trece de la o ieșire la alta, trecând de la Q0 la Q1, Q1 la Q2, Q2 la Q3 și, în final, înapoi la Q0.Această mișcare secvențială este esența modului în care funcționează un contor inel și susține în mod direct nevoile sistemelor care se bazează pe secvențe repetate, predictibile.Dispozitivele precum ceasurile digitale, senzorii de rotație și codificatoarele de poziție beneficiază toate de această operațiune ciclică, în care sunt utilizate precizia și sincronizarea.

Design contor de inele în Verilog HDL

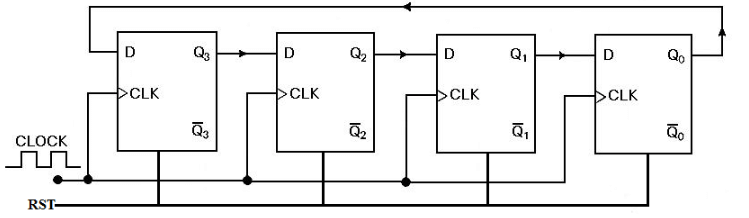

Figura 4: Programul Verilog HDL pentru Ring Counter

Următorul program Verilog HDL este conceput pentru a modela comportamentul unui contor inel folosind o abordare modulară.Fiecare modul din cod corespunde unui flip-flop în contorul de inel, cu ieșirea de la un modul alimentat direct în intrarea următorului.Acest lanț de conexiuni este controlat de impulsuri de ceas cu muchie ascendentă, care sincronizează tranzițiile de stare pe toate bistabilele, asigurând că sistemul funcționează într-o manieră coordonată.

Diverse tipuri de contoare de inele

Contoarele de inele vin în două tipuri principale, fiecare cu caracteristicile sale operaționale unice: contorul de inele drept și contorul de inele răsucite.Ambele servesc unor scopuri diferite, în funcție de nevoile sistemului digital.

Figura 5: Contor cu inele drepte (contor cu un singur fierbinte)

Un contor cu inel drept, adesea numit contor „one-fierbinte”, funcționează prin trecerea unui singur „1” printr-o serie de flip-flops într-o buclă.Cu fiecare impuls de ceas, „1” trece la următorul flip-flop, în timp ce toate celelalte flip-flop rămân la „0”.Acest design simplu, ciclic este ideal pentru aplicațiile care necesită o singură stare activă la un moment dat, cum ar fi generatoarele de secvențe de bază sau registrele de deplasare.Natura simplă a contorului cu inele drepte asigură ușurința în utilizare și fiabilitatea în sistemele în care este nevoie de un model simplu de repetare.

Figura 6: Contor de inele răsucite (contor Johnson)

Contorul de inele răsucite, cunoscut și sub numele de contor Johnson, adaugă o modificare semnificativă designului de bază.În această versiune, ieșirea ultimului flip-flop este inversată înainte de a fi alimentată înapoi în intrarea primului flip-flop.Această inversare creează o secvență în care o serie de unități este urmată de o serie de zerouri, dublând efectiv numărul de stări distincte în comparație cu contorul inelului drept.Ca urmare, contorul Johnson poate gestiona sarcini mai complexe, ceea ce îl face o alegere mai bună pentru aplicațiile care necesită o gamă mai largă de stări, cum ar fi codificatoarele digitale de poziție sau operațiunile de secvențiere mai avansate.

Compararea contoarelor de inele cu contoarele Johnson

Principala diferență dintre un contor de inel și un contor Johnson constă în modul în care aceștia gestionează bucla de feedback, care afectează numărul de stări și comportamentul general al fiecărui contor.

Contor de inele: Într-un contor de inele, ieșirea de la ultimul flip-flop este alimentată direct înapoi în intrarea primului flip-flop fără nicio modificare.Din cauza acestei bucle directe, numărul total de stări este egal cu numărul de flip-flops din contor.De exemplu, dacă există patru flip-flops, contorul va trece prin patru stări.Fiecare flip-flop deține un nivel ridicat („1”) pentru un ciclu de ceas și rămâne scăzut („0”) pentru restul timpului, creând o secvență simplă, repetată de stări.

Contor Johnson: Un contor Johnson, pe de altă parte, introduce feedback inversat de la ieșirea ultimului flip-flop înapoi la intrarea primului.Această inversare permite contorului să genereze mai multe stări decât contorul inelului — dublând numărul.Fiecare flip-flop trece prin două etape: mai întâi, menține un mare („1”) și apoi unul scăzut („0”), înainte de a trece la starea opusă.Aceasta înseamnă că un numărător Johnson cu patru flip-flop ar trece prin opt stări.În plus, acest design reduce frecvența de ieșire, frecvența de ieșire fiind la jumătate față de semnalul de ceas de intrare.

Evaluarea avantajelor și dezavantajelor utilizării contoarelor de inele

Contoarele de inel au avantaje și dezavantaje distincte care influențează adecvarea lor în designul de circuite digitale.

Pro

Design simplu: Unul dintre principalele puncte forte ale unui contor inel este construcția sa simplă.Spre deosebire de alte contoare, nu necesită componente suplimentare, cum ar fi decodoarele.Această simplitate face implementarea mai ușor și mai rentabilă, în special în sistemele care au nevoie de codare de bază sau decodare fără hardware complex.

Mai puține componente: Structura buclei de feedback a unui contor inel îi permite să funcționeze cu mai puține componente în comparație cu alte tipuri de contor.Această reducere a pieselor nu numai că scade costurile, dar crește și fiabilitatea, deoarece mai puține componente înseamnă mai puțin risc de defecțiune hardware.

Contra

Număr limitat de state: O limitare majoră a contorului de inel este că numărul de stări este direct legat de numărul de flip-flops.Dacă aveți nevoie de mai multe stări, trebuie să adăugați mai multe flip-flops, ceea ce poate să nu fie practic în aplicațiile care necesită un număr mai mare de stări.

Fără capacitate de pornire automată: Contoarele de inel de obicei nu pot începe din nicio stare arbitrară.Au nevoie de o anumită condiție prestabilită pentru a începe să funcționeze, ceea ce poate fi un dezavantaj în sistemele în care se dorește flexibilitate și pornire rapidă.Aceasta înseamnă că ar putea fi necesari pași sau componente suplimentare pentru a se asigura că contorul se inițializează corect.

Diverse aplicații ale contoarelor de inele în electronica modernă

Contoarele inele joacă un rol cheie în diverse sisteme digitale, datorită funcționării lor ciclice simple, dar eficiente.Capacitatea lor de a trece printr-un număr fix de stări într-o secvență controlată le face extrem de utile într-o gamă largă de aplicații.

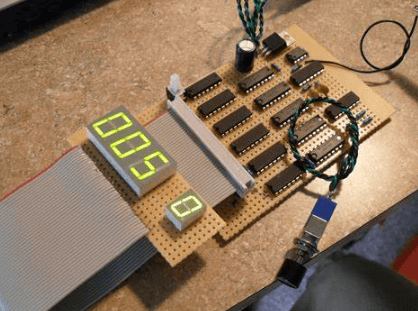

Figura 7: Numărarea frecvenței și ceasurile digitale

Contoarele de inel sunt adesea folosite în contoarele de frecvență și ceasurile digitale, deoarece pot parcurge un anumit număr de stări cu precizie și fiabilitate.Acest lucru le face ideale pentru sarcini care necesită urmărirea precisă a timpului sau frecvenței, asigurând o funcționare stabilă și previzibilă.

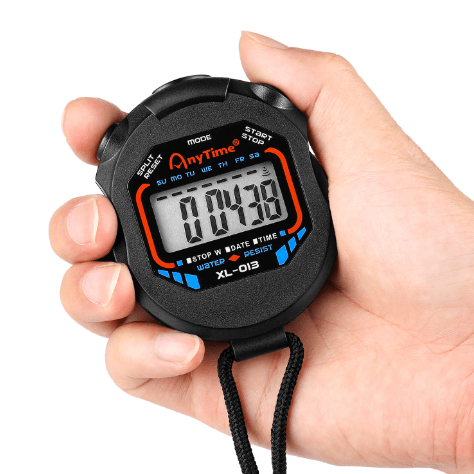

Figura 8: Cronometre

În aplicațiile de cronometrare, contoarele de inele sunt folosite pentru a măsura intervalele și a declanșa evenimente specifice.Progresând prin stările lor în sincronizare cu un semnal de ceas, ele oferă o modalitate simplă de a gestiona sincronizarea, asigurându-se că evenimentele apar la momentul potrivit, pe baza stării curente a contorului.

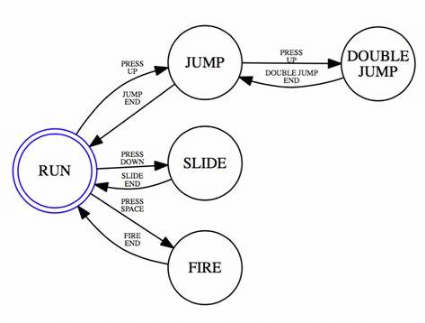

Figura 9: Mașini cu stări finite (FSM)

Contoarele inelare sunt de obicei integrate în mașinile cu stări finite, în special în medii precum designul ASIC (Application-Specific Integrated Circuit) și FPGA (Field-Programmable Gate Array).Tranzițiile lor previzibile de stare le fac ideale pentru controlul fluxului operațiunilor din aceste sisteme, asigurându-se că fiecare schimbare de stare este gestionată fără probleme și cu acuratețe.

Figura 10: Semnale de sincronizare

Contoarele inele sunt, de asemenea, valoroase pentru generarea de semnale de temporizare, care sunt utile pentru coordonarea funcționării circuitelor mai complexe.Prin producerea acestor semnale într-un mod regulat, ciclic, ele ajută la asigurarea că diferite părți ale unui circuit rămân sincronizate.

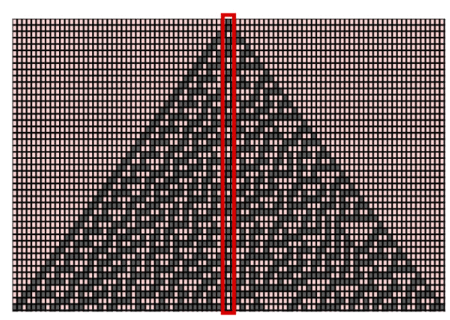

Figura 11: Generarea numerelor pseudo-aleatorie

În sistemele criptografice, contoarele de inele sunt folosite pentru a genera numere pseudoaleatoare, care sunt periculoase pentru algoritmii de criptare.Capacitatea contoarelor de a schimba stările în mod previzibil, menținând totuși aleatoritatea în ieșire, le face utile în această aplicație sensibilă.

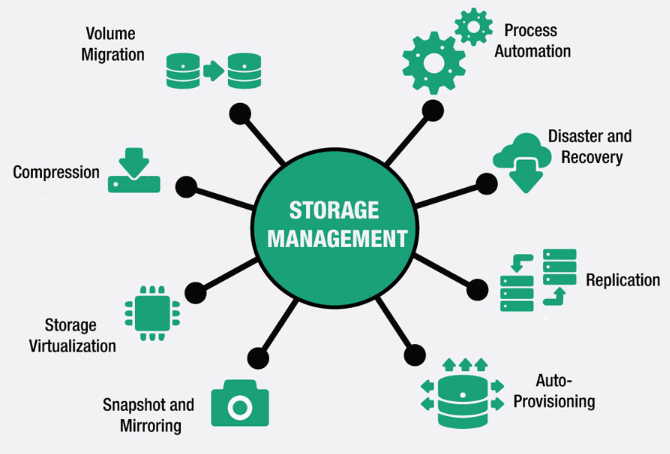

Figura 12: Gestionarea stocării circulare

În sistemele de memorie, contoarele inele ajută la gestionarea cozilor circulare, asigurându-se că datele sunt stocate și recuperate eficient.Natura lor ciclică le permite să gestioneze ciclarea repetată a datelor într-un mod controlat, făcându-le ideale pentru gestionarea tampoanelor și a altor sisteme de stocare care se bazează pe flux continuu de date.

Concluzie

Contoarele inelare reprezintă o componentă supremă, dar versatilă în proiectarea circuitelor digitale, caracterizată prin construcția lor simplă și funcționarea eficientă într-o multitudine de aplicații.În ciuda limitărilor lor, cum ar fi un număr fix de stări și lipsa capacității de auto-pornire, simplitatea și fiabilitatea contoarelor de inel le fac necesare în proiectarea sistemelor digitale moderne.

Întrebări frecvente [FAQ]

1. Care sunt aplicațiile contorului Johnson?

Contoarele Johnson, cunoscute și sub denumirea de contoare cu inele răsucite, sunt utilizate în principal în electronica digitală pentru a crea temporizatoare de întârziere și pentru a genera forme de undă pătrate simetrice.Aceste contoare găsesc aplicații practice în ceasurile digitale pentru secvențierea timpului, în sistemele de control ca contoare împărțite cu N, unde gestionează operațiunile secvențe și în conducerea afișajelor numerice în care produc ciclic un set de valori binare.Operatorii se bazează adesea pe contoarele Johnson pentru simplitatea și fiabilitatea lor în producerea unui număr mare de stări cu mai puține flip-flops decât alte contoare.

2. Care este clasificarea unui contor inel?

Contoarele de apel sunt clasificate pe baza sincronizării lor operaționale:

Contor de apel sincron: Toate flip-flops-urile sunt conduse de un semnal comun de ceas, făcând tranzițiile să apară simultan în toate flip-flo-urile.

Contor inele asincron (sau ondulat): Ieșirea unui flip-flop devine intrarea de ceas pentru următorul, ceea ce duce la tranziții secvențiale care se unduiesc prin contor.

3. Cum se utilizează un numărător de inele?

Pentru a utiliza eficient un numărător de inele:

Inițializare: Începeți prin a seta toate flip-flops la 0, cu excepția unuia, care ar trebui să fie setat la 1. Această setare creează un singur „1” care circulă inelul.

Intrare ceas: Aplicați un impuls de ceas.Cu fiecare puls, „1” trece de la un flip-flop la următorul în secvență.

Ieșiri de monitorizare: Fiecare ieșire flip-flop poate fi monitorizată pentru a urmări poziția „1” în circuit, util pentru controlul temporizării și secvenței

4. Contorul de inele este asincron sau sincron?

Contoarele de inele pot fi fie sincrone, fie asincrone, în funcție de designul lor:

Contor de apel sincron: Toate flip-flops-urile își schimbă starea simultan cu semnalul ceasului.

Contor de apel asincron: Bistabilele își schimbă starea succesiv în urma activării flip-flop-ului precedent, provocând un efect de ondulare.

5. Care este diferența dintre contorul de inele și contorul Jones?

Diferențele cheie dintre un contor de inel și un contor Johnson sunt:

Utilizarea memoriei: Un contor inel cu n flip-flop poate reprezenta n stări, în timp ce un contor Johnson poate reprezenta 2n stări, făcând contoarele Johnson mai eficiente în ceea ce privește reprezentarea stării per flip-flop.

Complexitatea circuitului: Contoarele Johnson sunt mai complexe, deoarece necesită cablare și configurare suplimentare în comparație cu contoarele inelare.

Forme de undă de ieșire: Contoarele Johnson generează un set mai complex de forme de undă de ieșire, care poate fi avantajos în aplicațiile care necesită modele de sincronizare detaliate, cum ar fi generarea formelor de undă în sistemele de comunicații.
