A explicat generatoarele de funcții

În electronică, a înțelege lucrurile este foarte important, iar generatoarele de funcții te ajută să faci exact asta.Aceste instrumente flexibile sunt un must-have pentru crearea diferitelor forme de undă, care sunt modele de semnale electrice pe care le puteți utiliza pentru a testa, analiza și regla circuitele electronice fine.Indiferent dacă lucrați la un proiect audio simplu sau dezvoltați sisteme de comunicare avansate, știți cum funcționează generatoarele de funcții este foarte util pentru a vă asigura că proiectele dvs. funcționează așa cum era de așteptat.Acest articol vă va duce prin diferitele tipuri de forme de undă pe care generatoarele de funcții le pot produce, diferitele tipuri de generatoare de funcții disponibile și utilizările acestora în diferite industrii.Până la sfârșit, veți avea o mai bună înțelegere a modului de a alege instrumentul potrivit pentru nevoile dvs. specifice.

Catalog

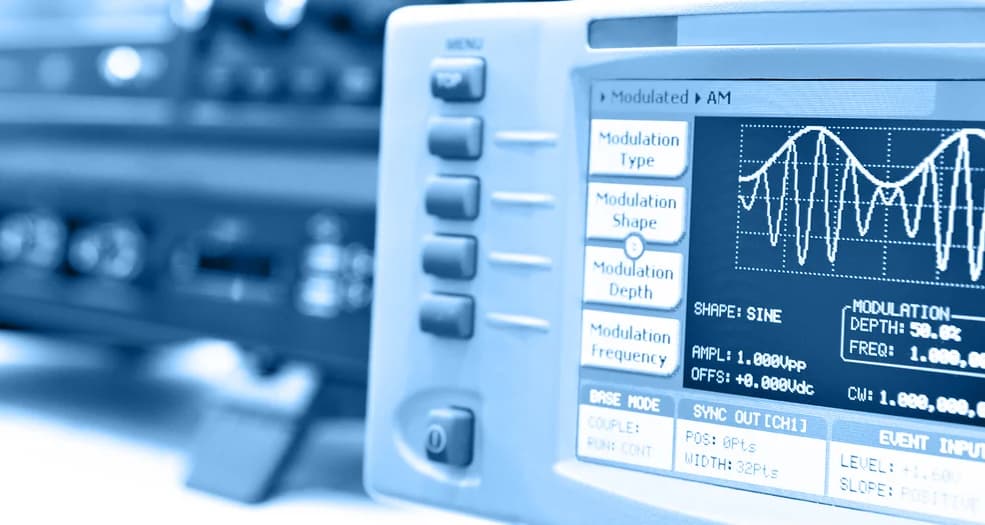

Figura 1: Capabilitățile generatorului de funcții

Capabilitățile generatorului de funcții

Generatoarele de funcții sunt instrumente utilizate în electronice pentru a crea diverse forme de undă care ajută la testarea și analizarea diferitelor circuite.Cunoașterea diferitelor forme de undă pe care le produc vă poate ajuta să utilizați aceste instrumente mai eficient.

Sine undă

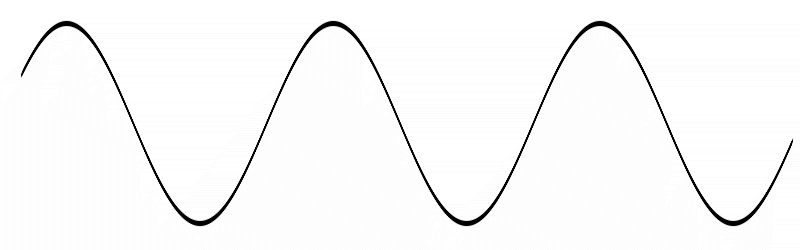

Figura 2: unda sinusoidală

Unda sinusoidală este una dintre cele mai simple forme de undă, cunoscute pentru fluxul său neted și continuu între punctele înalte și cele joase.Are o singură frecvență, ceea ce înseamnă că nu adaugă niciun zgomot sau distorsiune suplimentară la circuit.Acest lucru face ca unda sinusoidală să fie utilă în special atunci când doriți să testați circuite analogice, cum ar fi sistemele audio, unde trebuie să verificați dacă sunetul este clar și lipsit de denaturare.

Undă pătrată

Figura 3: undă pătrată

O undă pătrată este caracterizată de salturile sale rapide între stări înalte și joase.Este deosebit de util pentru testarea circuitelor digitale.Această formă de undă este adesea folosită ca semnal de ceas pentru a menține operațiunile dispozitivelor digitale în sincronizare.Tranzițiile ascuțite într -o undă pătrată o fac ideală pentru testarea cât de rapid și precis componentele digitale, cum ar fi porțile logice, răspund la modificări.

Undă puls

Figura 4: unda pulsului

O undă de puls este similară cu o undă pătrată, dar permite un control mai mare pe durata stărilor sale înalte și joase.Acest lucru îl face foarte util în aplicațiile digitale care necesită o sincronizare precisă.De exemplu, undele pulsului sunt utilizate în controlul vitezei motoarelor sau reglarea luminozității LED-urilor printr-o tehnică numită modularea lățimii pulsului (PWM).

Undă triunghiulară

Figura 5: undă triunghiulară

O undă triunghiulară se deplasează în sus și în jos în linie dreaptă între punctele sale cele mai înalte și cele mai mici.Această mișcare simplă în sus și în jos o face excelentă pentru testarea amplificatoarelor și a altor circuite care trebuie să răspundă uniform la schimbările semnalului.Dacă există o distorsiune sau inegalitate în răspunsul amplificatorului, va fi mai ușor de observat atunci când utilizați o undă triunghiulară.

Wave Sawtooth

Figura 6: undă de ferăstrău

Valul Sawtooth își primește numele, deoarece pare a fi dinții unui ferăstrău, cu o creștere rapidă sau cădere, urmată de o revenire treptată la punctul de plecare.Această formă de undă este utilizată în mod obișnuit în aplicații precum generarea de semnale de scanare pentru ecrane TV mai vechi sau crearea de sunete specifice în sintetizatoarele de muzică.Forma unică a undei Sawtooth produce o gamă largă de frecvențe, ceea ce o face utilă pentru testarea modului în care circuitele gestionează semnale mai complexe.

Tipuri de generatoare de funcții

Generatoarele de funcții sunt instrumente utilizate în electronice pentru a crea diverse forme de undă electrice, care sunt modele de semnale electrice care se repetă în timp.Aceste instrumente vin în diferite tipuri, fiecare conceput pentru sarcini specifice.Înțelegerea diferențelor dintre aceste tipuri vă poate ajuta să o alegeți pe cea potrivită pentru ceea ce trebuie să faceți.

Generatoare de funcții analogice

Figura 7: Generator de funcții analogice

Generatoarele cu funcții analogice sunt tipul tradițional, cunoscut pentru a fi simplu și nu prea scump.Ele creează semnale continue folosind componente electronice de bază, cum ar fi amplificatoare operaționale sau bucle blocate în fază (PLL).Aceste semnale includ, de obicei, forme de undă de bază, cum ar fi valurile sinusoidale, pătrate și triunghi.Cu toate acestea, generatoarele de funcții analogice oferă, în general, mai puține caracteristici și sunt mai puțin precise în comparație cu modelele digitale.Acest lucru le face o alegere bună atunci când nu aveți nevoie de o precizie exactă, dar totuși aveți nevoie de un instrument fiabil.De exemplu, funcționează bine în medii de învățare sau pentru testarea simplă a circuitului.

Generatoare de funcții digitale

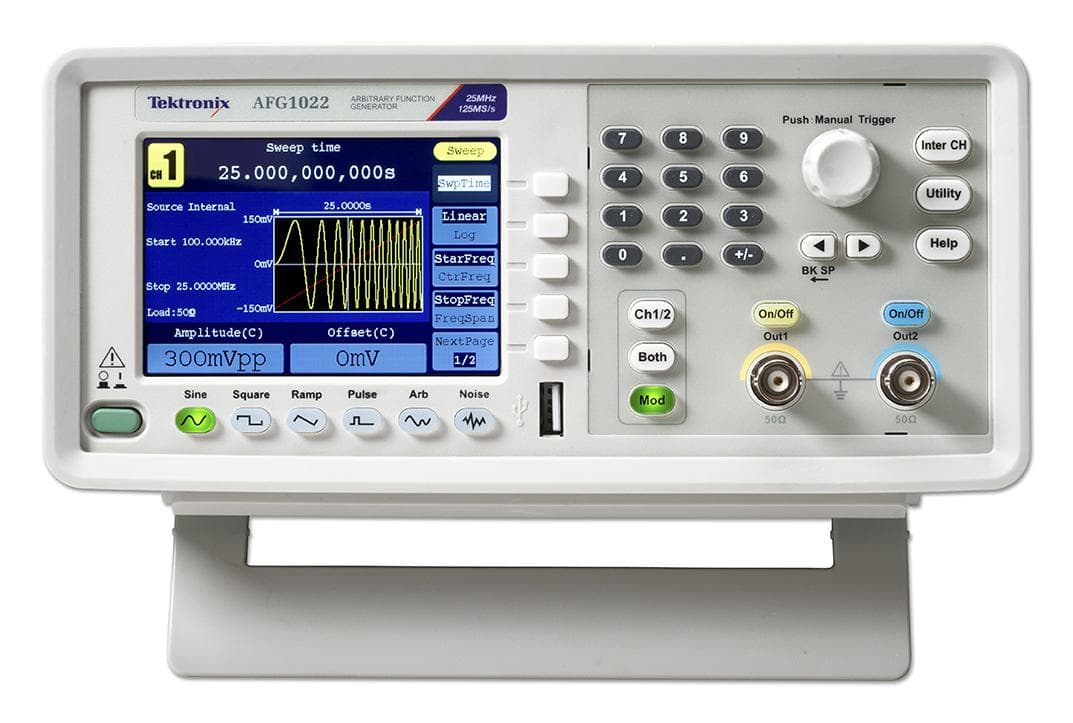

Figura 8: Generator de funcții digitale

Generatoarele de funcții digitale folosesc o tehnologie numită Sinteză Digital Digital (DDS) pentru a crea forme de undă.Această tehnologie permite acestor generatoare să producă o mare varietate de forme de undă cu mai multă precizie și stabilitate.Generatoarele de funcții digitale vă oferă mai mult control asupra frecvenței, amplitudinii și fazei semnalelor pe care le produc.Datorită preciziei și flexibilității lor, generatoarele de funcții digitale sunt potrivite pentru sarcini mai avansate, cum ar fi cercetarea, dezvoltarea și testarea electronică detaliată.Acestea pot crea forme de undă mai complexe și sunt ușor de programat, motiv pentru care sunt adesea utilizate atunci când este nevoie de un control precis asupra caracteristicilor semnalului.

Generatoare de formă de undă arbitrară (AWGS)

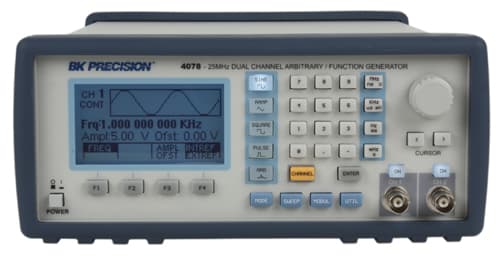

Figura 9: Generator de formă de undă arbitrară (AWG)

Generatoarele de formă de undă arbitrară (AWG) permit utilizatorilor să creeze forme de undă personalizate, ceea ce le face utile pentru testarea specializată, în special în telecomunicații, unde sunt necesare semnale complexe.Cu funcții avansate care simulează cu exactitate semnalele din lumea reală, sunt instrumente valoroase.În mod similar, generatoarele de funcții sunt versatile și utilizate pe mai multe câmpuri.În laboratoarele electronice, acestea imită condiții din lumea reală pentru circuitele de testare și depanare, asigurându-se că sistemele funcționează corect.În cercetare și dezvoltare, acestea testează noi modele prin crearea de semnale diverse, ajutând produsele să funcționeze bine în scenarii reale.În domeniul medical, generatoarele de funcții de reglare a dispozitivelor medicale de reglare, cum ar fi stimulatoarele cardiace și mașinile cu ultrasunete pentru a asigura funcția adecvată.În industria auto, acestea simulează semnalele motorului și vehiculului pentru a testa unitățile de control, ajutând la îmbunătățirea performanței sistemului și asigurând o funcționare fiabilă.

Tehnici de modulare în generatoarele de funcții

Tehnicile de modulare din generatoarele de funcții moderne permit ajustarea formarelor de undă pentru utilizări specifice, în special în sistemele de comunicații.Aceste tehnici schimbă diferite aspecte ale formei de undă - cum ar fi dimensiunea, viteza sau poziția acesteia - bazate pe un semnal extern, ceea ce face posibilă trimiterea de informații.

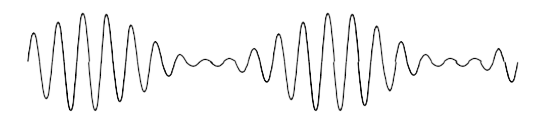

Figura 10: Forma de undă a modulării amplitudinii (AM)

Modularea amplitudinii (AM) este o metodă în care dimensiunea formei de undă este modificată în conformitate cu semnalul de modulare.Această abordare este utilizată în mod obișnuit în sistemele de comunicare, în special în radiodifuziunea radio, unde puterea semnalului reflectă informațiile trimise.Prin reglarea amplitudinii, am posibil să se transmită sunetul sau datele pe distanțe lungi.Cu toate acestea, este mai probabil să fie afectat de zgomot și interferențe, ceea ce poate face semnalul primit mai puțin clar.

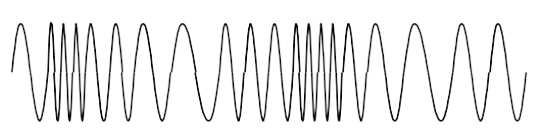

Figura 11: Forma de undă de modulare a frecvenței (FM)

Modularea frecvenței (FM) modifică viteza formei de undă în funcție de semnalul de modulare.Spre deosebire de AM, unde dimensiunea se schimbă, FM menține dimensiunea la fel, dar schimbă viteza pentru a codifica informațiile.Această metodă este utilizată pe scară largă în radiodifuziunea radio, în special la Radio FM.Unul dintre principalele avantaje ale FM față de AM este că este mai puțin afectat de zgomot și interferențe, ceea ce este mai bun pentru transmiterea semnalelor de sunet de înaltă calitate.

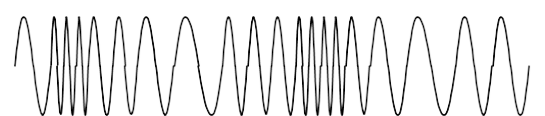

Figura 12: Modularea fazelor (PM) Forma de undă

Modularea fazelor (PM) ajustează poziția formei de undă pe baza semnalului de modulare.În acest caz, faza se referă la momentul în care începe forma de undă sau unghiul său în raport cu o referință.Prin schimbarea fazei, PM poate codifica date în forma de undă.Această metodă este adesea folosită în sisteme avansate de comunicare, cum ar fi rețelele Wi-Fi și GSM, unde ajută la furnizarea de transmisie rapidă și fiabilă a datelor.PM este uneori combinat cu alte tehnici de modulare pentru a îmbunătăți performanța și eficiența sistemelor de comunicare

Tipuri de formate generator de funcții

Instrumente de bancă

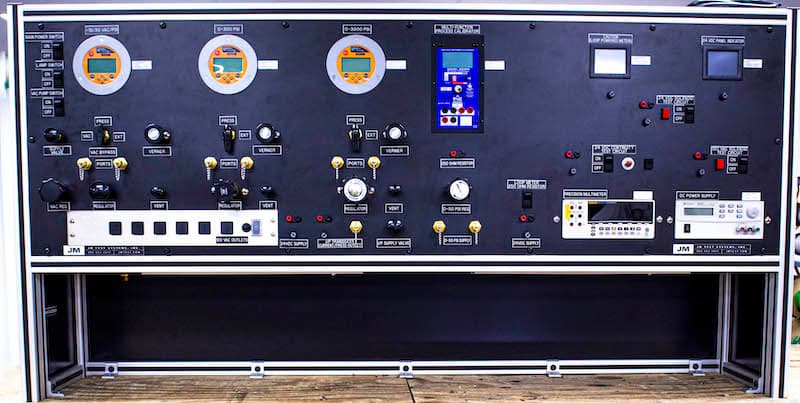

Figura 13: Instrumente de pe bancă

Generatoarele de funcții de pe bancă sunt unități autonome utilizate frecvent în laboratoare și în zonele de dezvoltare.Acestea oferă multe caracteristici, cum ar fi diferite tipuri de forme de undă, modificări de frecvență și ajustări de amplitudine.Aceste dispozitive sunt proiectate cu controale ușor de utilizat, inclusiv butoane, butoane și ecrane de afișare, ceea ce le face simple să funcționeze.Aceste instrumente sunt de încredere și exacte, ceea ce le face potrivite atât pentru situații de învățare, cât și pentru testarea profesională, unde precizia este foarte importantă.

Instrumente bazate pe raft

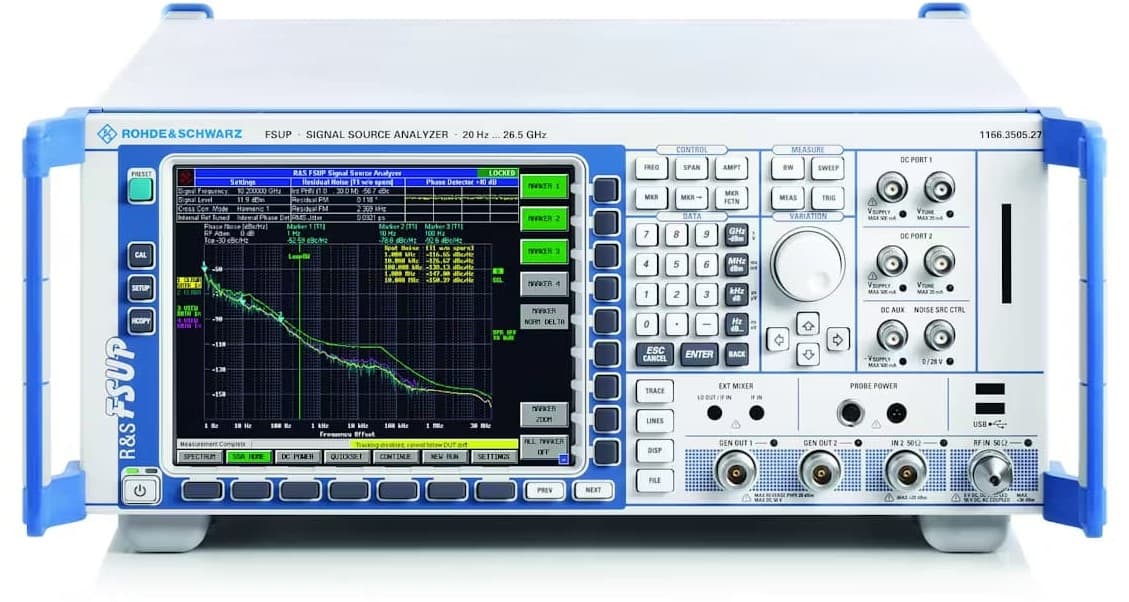

Figura 14: Generator de funcții bazat pe raft

Generatoarele de funcții bazate pe raft sunt dispozitive modulare concepute pentru a face parte din sisteme de testare automate mai mari.Designul lor modular le permite să fie ușor stivuite și configurate într -un suport, ceea ce le face flexibile pentru nevoile complexe de testare.Aceste generatoare sunt utilizate de obicei în locuri în care economisirea spațiului și capacitatea de a se extinde sunt importante, cum ar fi în testarea industrială pe scară largă sau în verificările de calitate a producției.Adesea oferă opțiuni de control de la distanță, permițându -le să funcționeze fără probleme în sistemele automate.

Generatoare de funcții USB

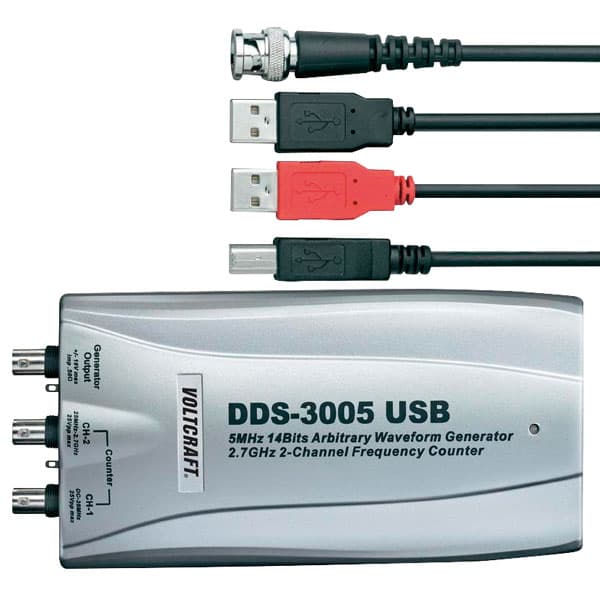

Figura 15: Generator de funcții USB

Generatoarele de funcții USB sunt dispozitive mici, portabile, care se conectează la un computer printr -un port USB.Acestea sunt controlate de software, permițând utilizatorilor să creeze și să ajusteze forme de undă direct de pe calculatoarele lor.Aceste generatoare sunt ideale pentru testarea pe teren sau în alte situații în care a fi portabil și ușor de utilizat este o prioritate.Chiar dacă sunt mici, generatoarele de funcții USB pot oferi multe funcții, dar s -ar putea să nu fie la fel de precise sau durabile ca unitățile mai mari, dedicate.

Generatoare de funcții bazate pe computer

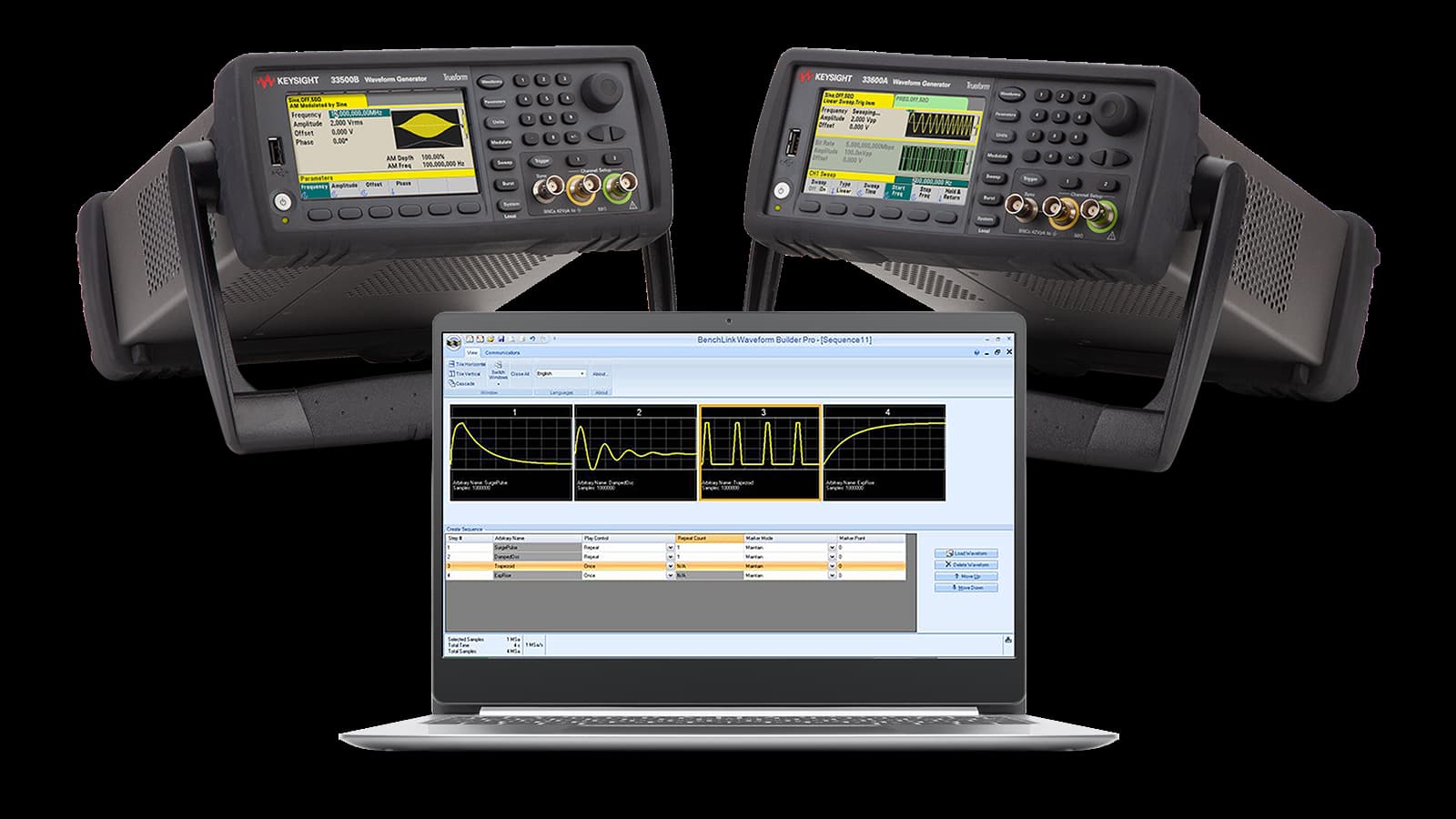

Figura 16: Generatoare de funcții bazate pe computer

Generatoarele de funcții bazate pe computer folosesc software pentru a crea forme de undă, folosind ieșirea audio a computerului pentru a genera semnalul.Acest format este foarte favorabil bugetului, deoarece folosește hardware-ul computerului existent.Cu toate acestea, precizia și performanța generatoarelor bazate pe computer depind adesea de hardware-ul audio al computerului, care poate limita utilizarea lor în situații care au nevoie de o precizie ridicată.Obiectivul principal este cel mai potrivit pentru generarea de semnal simple, de joasă frecvență, unde menținerea costurilor scăzute este obiectivul principal.

Generatoare de funcții de osciloscop integrate

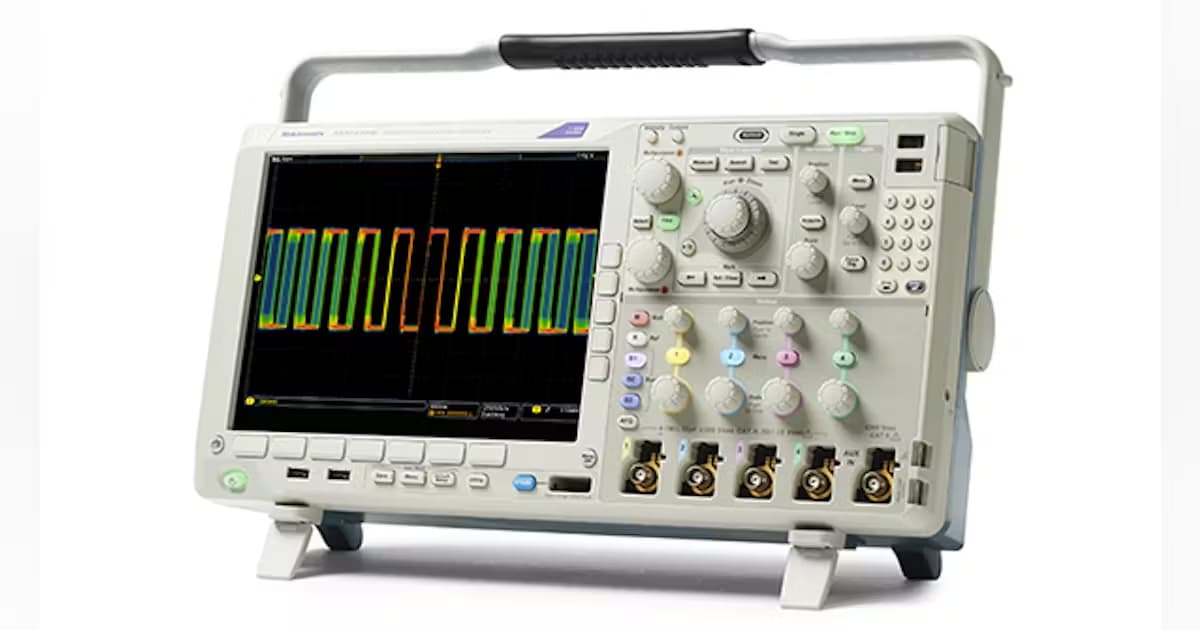

Figura 17: Osciloscop cu generator de funcții încorporat

Unele osciloscopuri au un generator de funcții încorporat, oferind o soluție la îndemână pentru crearea și analizarea semnalelor.Această combinație permite utilizatorilor să genereze un semnal și să -l verifice imediat fără a avea nevoie de dispozitive separate.În timp ce acest format este convenabil și economisește spațiu, este posibil să nu ofere o gamă largă de forme de undă ca generatoare de funcții autonome.Aceste dispozitive integrate sunt excelente pentru învățare și testare generală, unde sunt evaluate ușurința de utilizare și proiectarea compactă.

Specificații ale generatorului de funcții

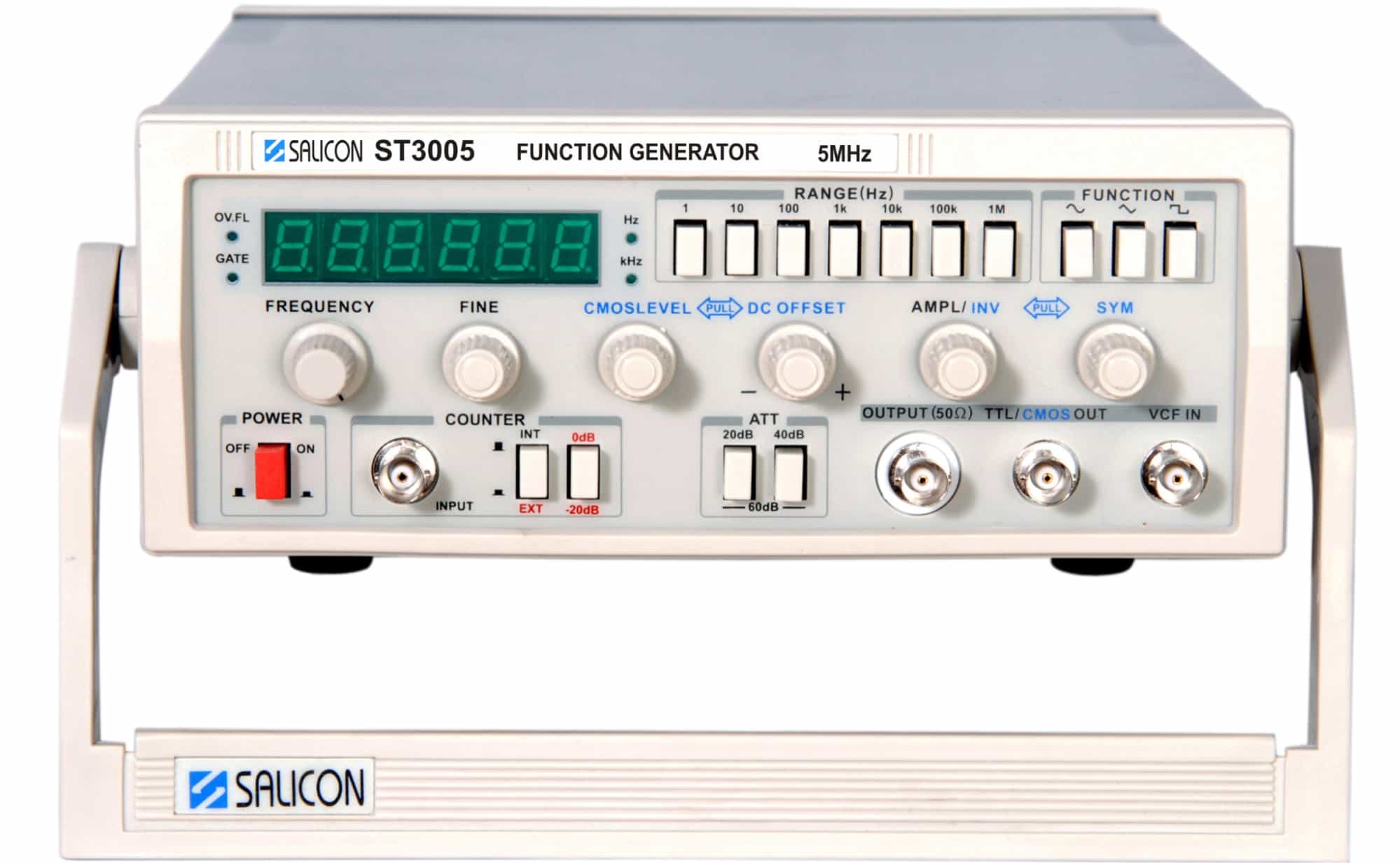

Figura 18: Generator de funcții

Generatoarele de funcții sunt dispozitive utilizate pentru a crea diverse semnale electronice necesare pentru testarea și dezvoltarea în electronice.Acestea vin cu controale care vă permit să ajustați semnalul pentru a se potrivi cerințelor specifice ale proiectului dvs.

Controlul frecvenței ajustează cât de des se repetă forma de undă în timp.Această setare ajută la potrivirea semnalului la ceea ce testezi.De exemplu, este posibil să aveți nevoie de frecvențe mai mari pentru circuite digitale rapide sau frecvențe mai mici la testarea echipamentelor audio.

Selectarea tipului de formă de undă vă permite să alegeți forma semnalului, cum ar fi undele sinusoidale, pătrate sau triunghiulare.Fiecare formă este potrivită pentru diferite scopuri de testare.Undele sinusoidale au o formă netedă, continuă, care funcționează bine pentru testarea circuitelor de frecvență audio sau radio.Valurile pătrate, cu tranzițiile clare de pornire/oprire, sunt bune pentru electronice digitale, unde pot imita semnalele binare.Undele triunghiulare, care se ridică și se încadrează uniform, sunt adesea utilizate în sarcini de modulare și de procesare a semnalului.

Controlul de compensare DC vă permite să mutați forma de undă în sus sau în jos de -a lungul axei de tensiune.Acest lucru înseamnă că puteți ajusta semnalul, astfel încât să nu fie centrat în jurul zero volți, ci schimbați cu o anumită sumă.Acest lucru este util atunci când trebuie să simulați condiții din lumea reală care includ un nivel de tensiune constant, cum ar fi în circuitele analogice unde este prezentă o tensiune constantă (prejudecată cu curent continuu).

Controlul ciclului de serviciu schimbă cât timp se află forma de undă în starea sa „pe” în comparație cu starea sa „Off” în fiecare ciclu.Această setare este deosebit de utilă atunci când generați unde pătrate sau puls.De exemplu, în sarcinile de modulare a lățimii pulsului (PWM), schimbarea ciclului de serviciu ajustează cât timp semnalul rămâne înalt, ceea ce poate controla puterea livrată pe un dispozitiv.Acest lucru este util în special în aplicațiile precum controlul motorului, unde reglarea ciclului de serviciu poate regla viteza și forța unui motor.

Concluzie

Generatoarele de funcții sunt instrumente utile în electronice, oferind diverse caracteristici care se potrivesc diferitelor sarcini de testare și dezvoltare.De la unda sinusoidală de bază la forme de undă personalizate mai complexe, aceste dispozitive îi ajută pe ingineri și tehnicieni să simuleze condiții din lumea reală, asigurându-se că circuitele funcționează corect în diferite situații.Înțelegând diferitele tipuri de generatoare de funcții - fie că analog, digital sau cele care creează forme de undă personalizate - și caracteristicile lor specifice, puteți alege instrumentul potrivit pentru jobul dvs., ceea ce duce la proiecte mai fiabile și mai eficiente.Pe măsură ce tehnologia continuă să avanseze, rolul generatoarelor de funcții în cercetare, dezvoltare și control al calității va crește doar, ceea ce le va face un instrument valoros în setul de instrumente al oricărui profesionist electronic.

Întrebări frecvente [FAQ]

1. Care sunt funcțiile unui generator?

Principala lucrare a unui generator este de a schimba energia mecanică în energie electrică.Face acest lucru prin învârtirea unei bobine într -un câmp magnetic, care creează un curent electric.Electricitatea produsă poate fi apoi folosită pentru a alimenta dispozitive, utilaje sau stocate pentru utilizare ulterioară.Generatoarele sunt adesea utilizate acolo unde nu există acces la sursa principală de alimentare sau în timpul întreruperilor de energie.

2. Care este sensul funcției generatorului?

În programare, o funcție de generator este un tip special de funcție care vă permite să produceți și să returnați mai multe valori pe rând, mai degrabă decât toate simultan.Acest lucru este util atunci când trebuie să creați o secvență de valori sau elemente într -un mod care să economisească puterea de memorie și procesare, mai ales atunci când aveți de -a face cu cantități mari de date.

3. Care este funcția unui generator simplu?

Funcția unui generator simplu este de a crea energie electrică din energia mecanică.Funcționează prin mutarea unei bobine de sârmă în interiorul unui câmp magnetic, care generează un curent electric.Generatoarele simple sunt adesea utilizate pentru generarea de energie la scară mică.

4. Care este funcția fiecărui generator?

Indiferent de tip, fiecare generator servește aceeași funcție de bază: transformarea energiei mecanice în energie electrică.Această conversie permite generatoarelor să ofere energie sistemelor electrice, dispozitivelor și rețelelor.

5. Cum se utilizează un generator de funcții pas cu pas?

Pentru a utiliza un generator de funcții, mai întâi, conectați terminalele de ieșire la intrarea circuitului sau dispozitivului pe care doriți să îl testați.Apoi, porniți generatorul de funcții.Apoi, alegeți tipul de formă de undă pe care doriți (cum ar fi sinusul, pătrat sau triunghi) și setați frecvența pentru a se potrivi cu ceea ce aveți nevoie.Reglați amplitudinea pentru a controla nivelul de tensiune al semnalului și, dacă este necesar, setați o compensare DC.În cele din urmă, porniți generatorul pentru a începe să trimită forma de undă în circuitul dvs. și observați rezultatele folosind un osciloscop sau un alt instrument de măsurare.
