Condensatori ceramici: tipuri, structură, coduri, performanță și aplicații

Condensatorii ceramici sunt componente pe care le utilizați pentru a stoca și controla energia electrică într-un circuit.În acest articol, veți afla ce sunt, cum sunt construite și diferitele tipuri cu care veți lucra în mod obișnuit.Veți vedea, de asemenea, cum să citiți codurile condensatoarelor, ce le afectează performanța și cum se compară cu alte tipuri de condensatoare.Înțelegând aceste elemente de bază, veți putea alege condensatorul ceramic potrivit pentru proiectele și aplicațiile dvs.

Catalog

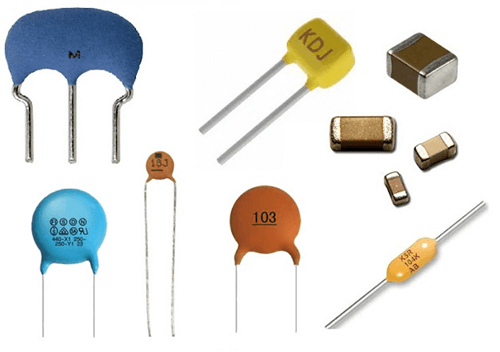

Figura 1. Condensatoare ceramice

Ce sunt condensatorii ceramici?

A condensator ceramic este un condensator cu valoare fixă care utilizează un dielectric ceramic pentru a stoca și elibera energia electrică.Stabilizează tensiunea, filtrează semnalele, blochează DC și netezește puterea într-o gamă largă de circuite electronice.Ele sunt utilizate pe scară largă deoarece oferă o fiabilitate ridicată, un cost redus, pachete SMD compacte, rezistență în serie echivalentă scăzută (ESR) și performanță excelentă la frecvență înaltă.Condensatorii ceramici apar în electronicele de larg consum, sistemele auto, modulele de management al energiei și dispozitivele de comunicație.

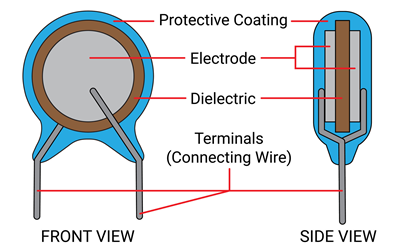

Figura 2. Structura unui condensator ceramic

Tipuri de condensatoare ceramice

Există patru tipuri principale de condensatoare ceramice, fiecare construit pentru un scop specific.Secțiunile de mai jos explică ce face fiecare tip și unde este utilizat.

Condensator ceramic multistrat (MLCC)

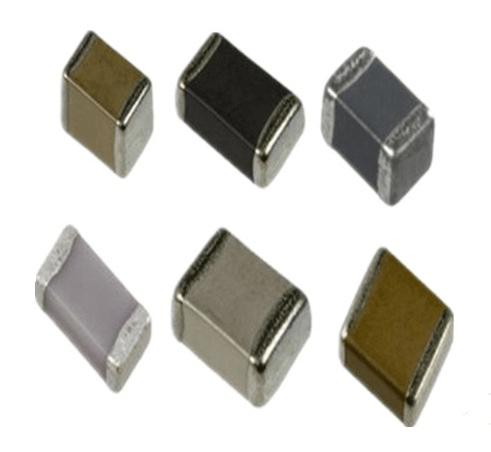

Figura 3. MLCC-uri

Condensatorii ceramici multistrat (MLCC) sunt componente compacte, montate pe suprafață, realizate din straturi dielectrice ceramice stivuite și electrozi metalici.Acest design permite MLCC-urilor să atingă o capacitate mare într-un pachet mic, făcându-le utilizate pe scară largă în smartphone-uri, computere și electronice auto.În comparație cu alte tipuri de condensatoare ceramice, MLCC-urile oferă performanțe excelente de frecvență, ESR scăzut și fiabilitate puternică pentru circuitele de înaltă densitate.Versatilitatea lor, costul redus și gama largă de valori de capacitate îi fac cel mai comun condensator ceramic utilizat în dispozitivele electronice moderne.

Condensator cu disc ceramic

Figura 4. Condensatoare ceramice cu disc

Condensatoarele ceramice cu discuri sunt componente tradiționale cu plumb radial, cu un corp ceramic plat, circular, adesea utilizate în aplicații de filtrare și bypass cu costuri reduse.Structura lor simplă a discurilor le face ușor de identificat și potrivite pentru designul de circuite cu orificii traversante.Spre deosebire de MLCC, care sunt optimizate pentru configurații SMD compacte, condensatoarele cu discuri ceramice gestionează tensiuni mai mari și oferă performanțe stabile în circuitele de uz general.Acestea rămân o alegere populară pentru surse de alimentare, electronice de larg consum și aplicații de sincronizare de bază datorită durabilității și accesibilității lor.

Condensator ceramic de trecere (FCC)

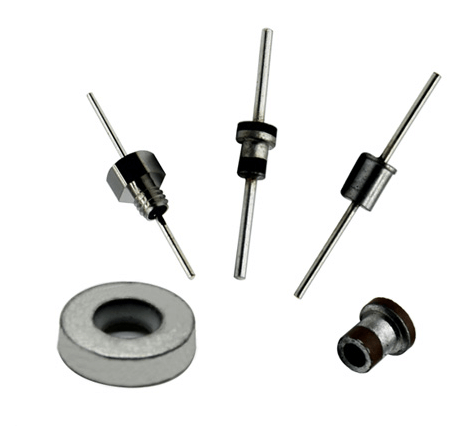

Figura 5. Condensatoare ceramice de trecere

Feedthrough Ceramic Capacitors (FCC) sunt componente specializate concepute pentru a filtra zgomotul de înaltă frecvență pe măsură ce semnalele trec printr-o barieră împământata.Structura lor unică de trecere oferă o suprimare superioară EMI/RFI în comparație cu condensatoarele ceramice standard.FCC-urile sunt utilizate în mod obișnuit în echipamente de comunicații, circuite RF, panouri de ecranare și sisteme electronice sensibile care necesită filtrare puternică a zgomotului.Spre deosebire de MLCC și condensatoarele cu discuri ceramice, FCC-urile sunt proiectate special pentru izolarea zgomotului, mai degrabă decât pentru capacitatea generală a circuitului.

Condensator ceramic de putere (CPC)

Figura 6. Condensator ceramic de putere

Condensatorii ceramici de putere (CPC), cunoscuți și sub denumirea de condensatori pentru clanța ușii, sunt condensatori ceramici de înaltă tensiune construiti pentru putere RF, circuite de impulsuri și aplicații industriale.Dielectricul lor ceramic gros și carcasa metalică robustă le permit să reziste la condiții de tensiune extrem de ridicată și curent ridicat.În comparație cu MLCC-urile și tipurile de discuri ceramice, CPC-urile oferă o putere de manipulare mult mai mare, dar au dimensiuni fizice mult mai mari.Acești condensatori sunt utilizați în mod obișnuit în transmițătoare radio, bănci de condensatoare, surse de alimentare de înaltă tensiune și alte aplicații care necesită stabilitate și durabilitate maximă a energiei.

Codurile condensatoarelor ceramice și conversia valorii

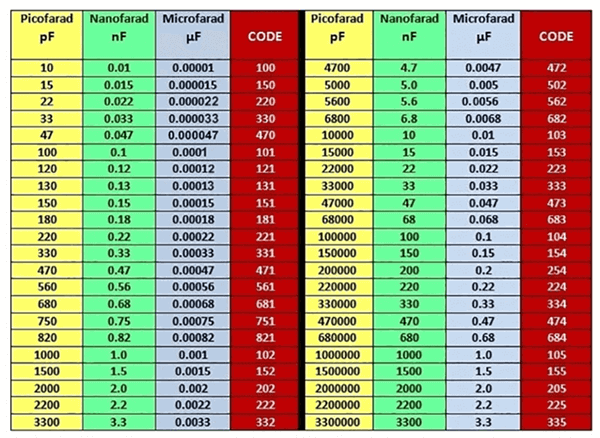

Figura 7. Diagrama de conversie a valorii și codului condensatorului ceramic

Figura de mai sus arată o diagramă de conversie pentru valorile condensatoarelor ceramice, care listează capacitatea în picofarads (pF), nanofarads (nF) și microfarads (µF) împreună cu codurile lor corespunzătoare de condensator din 3 cifre.

Factori de performanță a condensatorului ceramic

Mai multe condiții de funcționare pot influența capacitatea reală, stabilitatea și fiabilitatea pe termen lung a condensatoarelor ceramice.Înțelegerea acestor factori ajută la asigurarea unei selecții adecvate a componentelor și a unei performanțe mai bune a circuitului.

Temperatura

Schimbările de temperatură au un impact puternic asupra dielectricilor de clasă II, cum ar fi X5R și X7R, provocând variații vizibile de capacitate în intervalul lor de funcționare.În schimb, dielectricii de clasă I precum NP0/C0G rămân extrem de stabili și își mențin capacitatea chiar și în cazul schimbărilor mari de temperatură.

Efect de polarizare DC

Când un condensator ceramic funcționează în apropierea tensiunii nominale, capacitatea acestuia poate scădea.Acest efect este cel mai frecvent în cazul dielectricilor de înaltă K, cum ar fi X5R și X7R, unde aplicarea unei tensiuni DC mai mare poate reduce capacitatea utilizabilă.

Frecvența

La frecvențe mai mari, pierderile dielectrice cresc, determinând o scădere a capacității efective.Acest lucru face ca comportamentul de frecvență să fie o considerație importantă pentru circuitele RF, sistemele digitale de mare viteză și sursele de alimentare cu comutare.

Îmbătrânirea

Condensatoarele ceramice de clasa II pierd în mod natural capacitatea în timp într-un model previzibil, logaritmic, de obicei 1–7% pe deceniu de ore.Condensatoarele de clasa I nu prezintă acest efect de îmbătrânire.

Stresul mecanic

Condensatoarele ceramice multistrat (MLCC) sunt susceptibile la fisurarea prin flexibilitate cauzată de îndoirea PCB, vibrații sau montarea necorespunzătoare.Aceste fisuri pot duce la pierderea performanței sau la eșec complet.

Umiditate și condiții de mediu

Umiditatea ridicată sau expunerea la medii dure pot scădea rezistența de izolație și pot crește curentul de scurgere, reducând fiabilitatea generală.Acoperirea sau încapsularea adecvată ajută la atenuarea acestor riscuri.

Ceramică vs. Electrolitică vs. Tantal

Condensatorii ceramici, electrolitici și de tantal se comportă diferit în circuite.Tabelul de mai jos compară diferențele principale ale acestora.

Aspect	ceramică Condensator	Electrolitic Condensator	Condensator de tantal
Dielectric Material	ceramică straturi	Aluminiu oxid + electrolit	Tantal pentoxid + electrolit
Polaritatea	nepolar	Polarizat	Polarizat
Capacitate Gama	Foarte mic spre mediu (1 pF–100 µF)	Înalt (1 µF–10.000 µF)	Mediu (0,1 µF–1.000 µF)
Tensiune Evaluare	Lat interval (6,3 V–3 kV)	Mediu (6,3 V–450 V)	Mai jos spre mediu (2,5 V–50 V)
ESR (Rezistență în serie echivalentă)	Foarte VSH scăzut	Înalt ESR	Scăzut la VSH mediu
ESL (Inductanță în serie echivalentă)	Foarte ESL scăzut	Mediu ESL	Scăzut ESL
Frecvența Performanță	Excelent pentru frecventa inalta	Sărac pentru frecventa inalta	Bun pentru frecvență medie
Stabilitate	Clasa I: foarte stabil;Clasa II: moderată	Nu stabil peste temperatură	Stabil comparativ cu electrolitice
DC Efect de părtinire	Sesizabil pe X5R/X7R	Minimal	Minimal
Îmbătrânirea Comportament	Clasa II pierde capacitatea în timp	Se degradează treptat cu utilizare	Foarte îmbătrânire stabilă
Scurgeri Curent	Foarte scăzută	Înalt	Scăzut
Ripple Manevrarea curentului	Bun	Foarte bun pentru unda mare	Moderat
Fizic Dimensiune	Foarte pachete mici MLCC	Mai mare dimensiune	Mic si compact
Eșec Modul	Crăpături din cauza stresului de flexie	uscarea, crește VSH	Can eșuează scurt dacă este suprasolicitat

Avantajele și dezavantajele condensatoarelor ceramice

Avantaje

• ESR și ESL foarte scăzute

• Caracteristici excelente de înaltă frecvență

• Gamă largă de tensiune (6,3 V–3 kV)

• Dimensiuni compacte MLCC pentru utilizarea SMD

• Accesibil și disponibil pe scară largă

• Durată lungă de viață cu fiabilitate ridicată

Dezavantaje

• Capacitatea scade sub polarizarea DC

• Îmbătrânirea în dielectrici de Clasa II

• Fisurare mecanica datorita tensiunii sau flexiei

• Capacitate limitată în comparație cu electrolitice

Aplicații pentru condensatori ceramici

Condensatorii ceramici sunt utilizați în aproape toate electronicele moderne datorită versatilității și performanței lor.

Decuplare și Bypass

Condensatorii ceramici sunt plasați în mod obișnuit lângă circuitele integrate pentru a reduce zgomotul electric.Ele ajută la menținerea unei tensiuni constante prin filtrarea fluctuațiilor bruște de pe liniile electrice.Acest lucru asigură funcționarea stabilă a componentelor digitale și analogice.

Filtrarea sursei de alimentare

Acești condensatori asigură filtrarea de înaltă frecvență în sursele de alimentare cu comutare și regulatoare.Ele elimină ondulațiile nedorite și zgomotul electric de la tensiunea de ieșire.Acest lucru are ca rezultat o livrare mai curată și mai stabilă a energiei către circuitele sensibile.

RF și circuite de comunicații

Condensatorii ceramici sunt utilizați în circuitele RF pentru reglare și filtrare precisă.Aceștia acceptă potrivirea impedanței pentru a asigura un transfer maxim de semnal între componente.Pierderile lor reduse le fac potrivite pentru sistemele de comunicații de înaltă frecvență.

Circuite de sincronizare și oscilatoare

Condensatorii ceramici de clasa I oferă o stabilitate excelentă pentru funcțiile legate de sincronizare.Ele mențin o capacitate constantă în timp și temperatură.Acest lucru le face ideale pentru oscilatoare, ceasuri și circuite de control al frecvenței.

Electronică Auto

MLCC-urile sunt utilizate pe scară largă în sistemele auto, deoarece pot tolera temperaturi ridicate și medii dure.Ele rezistă la vibrații, șocuri și solicitări mecanice întâlnite în vehicule.Aceste calități le fac fiabile pentru ECU, senzori și module de control.

Echipamente industriale

Condensatorii ceramici sunt utilizați în acționările motoarelor, sistemele de automatizare și comenzile industriale.Aceștia susțin performanțe stabile în medii cu zgomot electric și variații de temperatură.Durabilitatea lor le face potrivite pentru operațiuni industriale pe termen lung.

Concluzie

Condensatorii ceramici ajută la stabilizarea tensiunii, filtrează semnalele și funcționează bine la frecvențe înalte în multe sisteme electronice.Designul și materialul lor le permit să fie utilizate în orice, de la gadgeturi mici până la echipamente auto și industriale.Factori precum temperatura, polarizarea DC, frecvența, îmbătrânirea și mediul afectează performanțele lor.Cu dimensiunile lor mici, costurile reduse și fiabilitatea puternică, condensatoarele ceramice rămân una dintre cele mai utilizate componente în electronică.
