Cum comunică dispozitivele IO cu CPU?

Vă puteți întreba cum computerul dvs. partajează date cu dispozitive precum imprimante, tastaturi și stocare.Acest scurt ghid vă arată elementele de bază ale intrării/ieșirii și modul în care mișcă datele dintre sistemul dvs. și lumea exterioară.Veți afla, de asemenea, despre diferite moduri de conectare a dispozitivelor și cum să evitați încetinirile.

Catalog

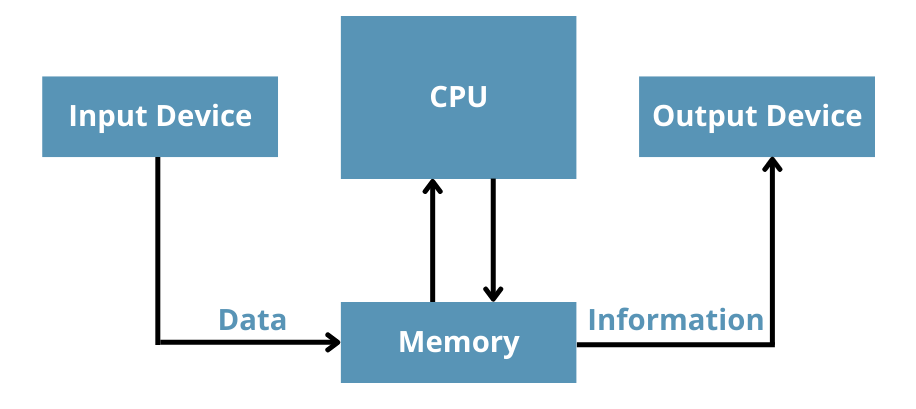

Introducere în sistemele de I/O

I/O se referă la modul în care datele sunt schimbate între memoria internă a unui computer și dispozitive externe precum hard disk -uri, imprimante sau alte sisteme.Este conexiunea dintre sistem și lumea exterioară, manipularea semnalelor sau datelor în ambele direcții.De exemplu, atunci când tastați pe o tastatură sau faceți clic pe un mouse, acestea sunt intrări.În mod similar, afișajul de pe monitorul dvs. sau sunetul de la boxele dvs. sunt rezultate.

Dispozitivele precum tastaturile, șoarecii, monitoarele și imprimantele sunt exemple obișnuite de hardware I/O.Ei ajută utilizatorii să interacționeze cu computerul.Chiar și dispozitivele de rețea precum modemurile și cardurile de rețea efectuează operațiuni de I/O, ceea ce face posibilă comunicarea între computere.

Tipuri de interfețe I/O

Interfața I/O asigură o conexiune lină între CPU, circuitele I/O și dispozitivele periferice prin busul de sistem.Aceste interfețe sunt clasificate pe baza complexității lor de proiectare și a dispozitivelor pe care le conectează.

Chip de interfață I/O.

Jetoanele de interfață I/O sunt circuite mici, integrate, care gestionează comunicarea între CPU și dispozitivele periferice.Aceste jetoane permit procesorului să trimită comenzi și parametri, permițând dispozitivelor să îndeplinească funcțiile lor specifice.De exemplu, contoarele de cronometru gestionează operațiunile sensibile la timp, controlerele de întrerupere gestionează cererile de la dispozitive la CPU, iar controlerele DMA permit accesul direct la memorie fără a implica puternic CPU.Pe de altă parte, interfețele paralele facilitează transferul de date mai rapid prin trimiterea mai multor biți în același timp, ceea ce le face utile pentru dispozitive precum imprimantele.

Card de control al interfeței I/O

Cardurile de control al interfeței I/O sunt componente modulare construite din mai multe circuite integrate aranjate logic.Aceste carduri pot fi preinstalate pe placa de bază sau pot fi adăugate mai târziu ca plug-in-uri prin intermediul autobuzului de sistem.Tipul de conexiune depinde de dispozitivul conectat.Interfețele seriale transferă datele cu un bit simultan și sunt adesea utilizate cu modemuri.Interfețele paralele, care trimit mai multe biți simultan, funcționează bine cu imprimantele și scanerele.Interfețele de la tastatură sunt specializate pentru a gestiona semnalele de intrare de la tastaturi, în timp ce interfețele de disc asigură o comunicare fiabilă cu dispozitivele de stocare precum hard disk -uri și SSD.Fiecare tip de conexiune este optimizat pentru dispozitivul specific pe care îl acceptă, asigurând o funcționare eficientă și fiabilă.

Funcții cheie ale interfețelor I/O

Interacțiunea dintre CPU și dispozitivele periferice implică depășirea mai multor provocări.Aceste provocări apar din diferențele de viteză, sincronizare, formate de date și tipuri de semnal.Iată o privire mai atentă asupra acestor probleme:

Nepotrivire a vitezei

Viteza cu care funcționează dispozitivele I/O este de obicei mult mai lentă decât viteza de procesare a procesorului.De exemplu, o imprimantă poate dura câteva secunde pentru a imprima o pagină, în timp ce CPU poate prelucra mii de instrucțiuni în aceeași perioadă de timp.În plus, chiar și printre dispozitivele I/O, viteza variază foarte mult;Un hard disk transferă date mai repede decât o imprimantă.Sistemul trebuie să gestioneze eficient această nepotrivire pentru a evita întârzierile sau ineficiențele.

Nepotrivire de sincronizare

Fiecare dispozitiv I/O funcționează cu propriul control de sincronizare, ceea ce înseamnă că procesează datele în ritmul propriu.De multe ori, acest moment nu se aliniază ritmului de procesare al procesorului.De exemplu, o tastatură poate trimite date la intervale neregulate pe baza intrării utilizatorului, în timp ce CPU se așteaptă la un flux constant de informații.Interfața sincronizează aceste diferențe pentru a asigura o comunicare lină.

Nepotrivire în format informațional

Diferite dispozitive folosesc diferite formate pentru a stoca și procesa informațiile.De exemplu, unele dispozitive gestionează datele în format binar, altele în codificarea ASCII și altele în BCD (zecimal codat binar).În plus, unele dispozitive transmit date în serie, un bit simultan, în timp ce altele folosesc transmisie paralelă pentru a trimite mai multe biți simultan.Interfața ajută la traducerea și alinierea acestor formate, astfel încât CPU să poată interpreta corect datele.

Nepotrivire de tip informație

Dispozitivele pot funcționa cu diferite tipuri de semnale.Unii folosesc semnale digitale, care sunt discrete, în timp ce alții se bazează pe semnale analogice, care sunt continue.De exemplu, un microfon ar putea produce semnale analogice, în timp ce CPU procesează doar informații digitale.Interfața transformă aceste semnale după cum este necesar, permițând CPU să comunice în mod eficient cu o varietate de dispozitive.

Pe baza motivelor menționate, schimbul de date între procesor și periferice se bazează pe o interfață care îndeplinește mai multe funcții:

• Înregistrarea datelor și tamponarea pentru a gestiona diferențele de viteză și pentru a permite transmiterea lotului cu cipuri mai mari.

• Conversia formatului de date, cum ar fi transformările seriale în paralele.

• Coordonarea nivelului și tipului folosind convertoare pentru compatibilitatea semnalului.

• Sincronizarea sincronizării la alinierea operațiunilor dispozitivului și a procesorului.

• Decodarea adresei și selecția dispozitivului pentru o comunicare periferică precisă.

• Întreruperea și controlul DMA pentru a gestiona solicitările și a asigura transferul eficient de date.

Metode pentru controlul dispozitivelor I/O

Metoda de interogare a programului

Această metodă implică CPU verificând în mod repetat starea unui periferic pentru a determina dacă este gata de transfer de date.Dacă dispozitivul este gata, CPU efectuează schimbul;În caz contrar, așteaptă și continuă să se interogheze.Avantajul acestei metode constă în simplitatea sa, deoarece necesită un hardware minim.Cu toate acestea, este ineficient, deoarece procesorul își petrece cea mai mare parte a timpului într -o stare de așteptare, ceea ce reduce productivitatea sa atunci când se ocupă de alte sarcini.

Metoda de procesare a întreruperii

În această abordare, perifericul trimite un semnal de întrerupere către CPU atunci când este gata pentru transferul de date.CPU întrerupe temporar sarcina actuală, procesează întreruperea și efectuează schimbul de date.Odată finalizat, CPU își reia lucrările anterioare.Această metodă îmbunătățește eficiența generală prin eliberarea procesorului de sondaj constant.Cu toate acestea, necesită alocarea numerelor de solicitare de întrerupere a fiecărui dispozitiv și crearea de programe de servicii specifice.Întreruperile frecvente, în special în timpul transferurilor mari de date, pot scădea performanța sistemului datorită timpului necesar pentru gestionarea fiecărei întreruperi.

Metoda de transfer DMA

Accesul direct la memorie (DMA) permite transferul de date între periferice și memorie fără a implica CPU.Un controler DMA solicită controlul autobuzului de la CPU înainte de a începe transferul.Odată acordat, controlorul completează transferul de date în mod independent și returnează controlul către CPU ulterior.Această abordare îmbunătățește semnificativ eficiența procesorului prin descărcarea volumului de muncă de transfer.Este deosebit de eficient pentru schimbul de date de mare viteză.

Modul canal

Modul Channel introduce un procesor sau un canal dedicat pentru a gestiona operațiunile I/O.Acest procesor gestionează comunicarea între periferice și sistem, reducând volumul de muncă pe CPU.Prin descărcarea acestei responsabilități, CPU se poate concentra pe sarcini mai complexe, în timp ce procesorul de canal asigură o comunicare periferică lină și fiabilă.Această metodă este ideală pentru sistemele care necesită operațiuni de I/O frecvente sau extinse.

Probleme și soluții comune de I/O I/O

Dispozitivele care nu funcționează normal

Uneori, dispozitivele I/O nu mai funcționează, cum ar fi atunci când interfețele externe nu reușesc, tastaturile de pe laptopuri devin fără răspuns, sau ecranele tactile încetează să detecteze intrarea.Aceste probleme pot rezulta din glitch -uri software, probleme de șofer sau defecțiuni hardware.Asigurarea că driverele de dispozitiv sunt actualizate și efectuarea întreținerii periodice poate ajuta la rezolvarea acestor probleme.

Coduri de eroare a instrumentului de diagnosticare

Atunci când utilizați instrumente de întreținere a computerului, cum ar fi carduri de diagnosticare a plăcii de bază, pot apărea coduri de eroare precum FF, 00 sau DD, sau sistemul ar putea afișa în mod repetat coduri precum C1 până la C5.Aceste coduri indică problemele hardware sau de configurare care stau la baza.Referirea la manualul instrumentului de diagnostic poate ajuta la identificarea problemei și la ghidarea corecțiilor necesare.

SCURTE CIRCUITĂ ȘI ELECTRICITATE STATICĂ

Circuitele scurte din dispozitivele I/O pot deteriora componente precum condensatoare și diode, adesea cauzate de electricitatea statică atunci când conectați dispozitivele externe.Acest lucru poate duce la rezultate severe, cum ar fi sistemul care nu reușește să pornească.Utilizarea precauțiilor anti-statice și asigurarea unei împădurire corespunzătoare poate reduce riscul de deteriorare.

Măsuri preventive pentru dispozitivele I/O

Dispozitivele I/O sunt delicate și necesită îngrijire în timpul utilizării.Evitați să le utilizați în medii cu temperaturi ridicate sau umede, deoarece aceste condiții le pot deteriora componentele.Curățarea regulată, manipularea sigură și depozitarea corespunzătoare pot prelungi durata de viață și reduce la minimum riscul de eșec.Condițiile de mediu adecvate și verificările periodice sunt cele mai bune modalități de a -și menține funcționalitatea.

Impactul blocajelor CPU asupra operațiunilor I/O

Într -o configurație mainframe în care procesorul nu este foarte puternic, sarcinile de I/O pot încetini lucrurile.Când procesoarele sunt întinse subțiri, joburi de lot - de obicei cea mai mică prioritate - se străduiesc cu performanța I/O.Cu greu ajung să ruleze I/O, deoarece trebuie să partajeze resurse cu procesele online.De fiecare dată când o lucrare de lot încearcă să efectueze o operație de I/O, trebuie să renunțe la timpul procesorului la sarcini cu prioritate mai mare.Chiar dacă I/O se termină rapid, jobul de lot trebuie să aștepte ca procesorul să -și programeze următorii pași.

Procesele online primesc de obicei timpul procesorului de care au nevoie, fără a provoca întârzieri în sisteme precum CICS sau IMS, deoarece operațiunile lor de I/O nu sunt legate între ele.Cu toate acestea, unele sarcini specifice încă se confruntă cu probleme atunci când CPU este ocupat.De exemplu, în CICS, după ce se face o tranzacție I/O, trece prin programatorul lanțului CICS, care poate crea linii de așteptare lungi în timpul sarcinilor grele de lucru.

În mod similar, în IMS, când se finalizează un I/O la baza de date, acesta informează zona de procesare a mesajelor (MPR), care apoi trebuie să concureze pentru resursele CPU înainte de a putea continua procesarea.Aceasta înseamnă că chiar și cele mai rapide operațiuni de I/O nu își pot atinge viteza maximă în aceste condiții.

Pentru a preveni aceste încetiniri, este util să utilizați cât mai mult posibil memoria de intrare a datelor.Aceasta include utilizarea grupurilor tampon, a tabelelor de referință și a spațiilor de cache a datelor pentru a împiedica procesorul să devină un blocaj.
