Cum funcționează Flip Flop 74ls74 D: Pinout și Circuit explicat

74LS74 este un IC dual de tip D de tip D, care joacă un rol semnificativ în electronica digitală.Vă permite să stocați, să gestionați și să prelucrați eficient datele, cu funcții precum rezultate clare, presetate și complementare.Acest articol vă va ghida prin aspectul PIN, funcționalitatea, aplicațiile și un circuit de exemplu pentru o mai bună înțelegere.

Catalog

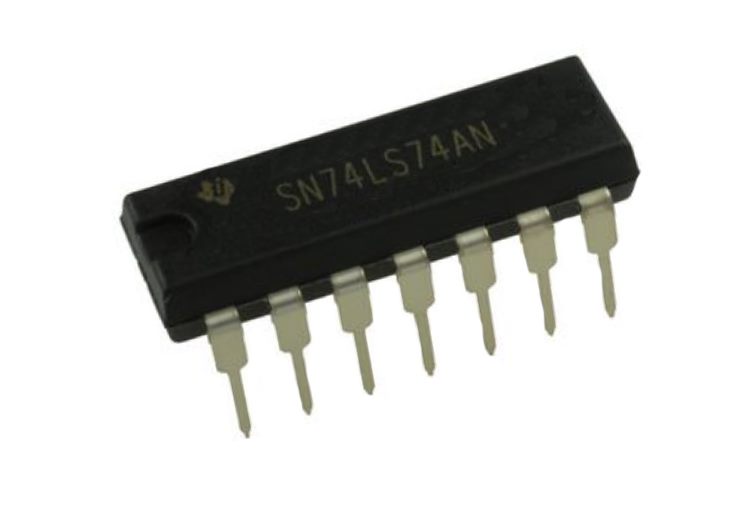

Prezentare generală a 74ls74 D Flip Flop

74LS74 este un IC versatil dual d-tip de tip d-tip, proiectat cu două flip-flop-uri separate care răspund la marginile pozitive ale ceasului.Fiecare flip-flop vine cu caracteristici de ieșire clare, presetate și complementare, ceea ce îl face util pentru stocarea și gestionarea datelor în formă binară.Acest IC nu numai că stochează date, dar permite modificări ale datelor stocate atunci când este necesar, oferindu -i flexibilitate în aplicațiile digitale.

Funcționează bine într -o serie de tensiuni de funcționare și este compatibil cu tehnologii precum TTL, NMOS și CMOS.Acest lucru îl face o alegere excelentă pentru utilizare în diferite sisteme, deoarece se integrează fără probleme cu alte componente, oferind în același timp performanțe fiabile.

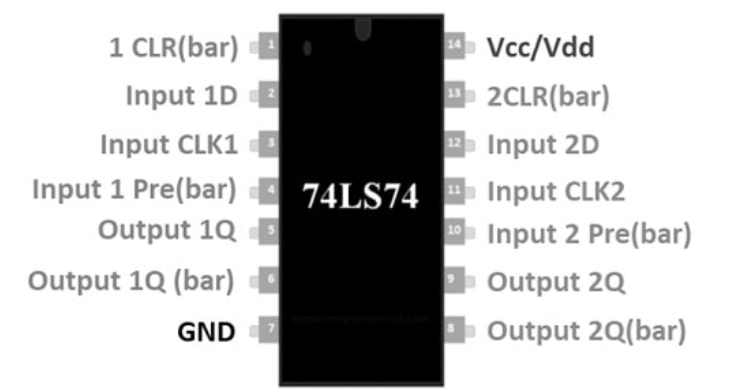

Dispunerea pinului și descrierea 74ls74 D flip flop

Flip Flip 74ls74 D are un total de 14 pini, fiecare servind un scop specific în funcționarea sa.Înțelegerea acestor pini vă ajută să vă conectați și să utilizați IC -ul în mod eficient:

• Pinii 1, 13 (1Clr (Bar) / 2Clr (Bar)): acești pini sunt folosiți pentru a șterge datele din flip-flops.Când sunt activate, resetează memoria flip-flop-ului respectiv.

• Pinii 2, 12 (1D / 2D): Acestea sunt pinii de intrare de date pentru cele două flip-flops.Furnizați datele acestor pini, care vor fi procesate pe baza semnalului de ceas.

• Pinii 3, 11 (1Clk / 2Clk): Acestea sunt pinii de intrare a ceasului.Un impuls de ceas aplicat aici declanșează flip-flops pentru a prelucra datele de intrare.

• Pinii 4, 10 (1pre (bar) / 2pre (bară)): cunoscute și sub denumirea de pini prestabiliți, acestea sunt utilizate pentru a seta flip-flops.Când sunt activate, obligă flip-flops să stocheze un semnal ridicat.

• Pinii 5, 9 (1Q / 2Q): Aceștia sunt principii pini de ieșire ale flip-flops.Acestea furnizează datele stocate ca ieșire.

• Pinii 6, 8 (1Q ' / 2Q'): Acești pini de ieșire complementari furnizează versiunea inversată a datelor stocate.

• PIN 7 (VSS/GND): Acest pin conectează IC la terminalul de sol al circuitului dvs.

• Pinul 14 (VCC/VDD): Acest pin oferă sursa de alimentare necesară IC, de obicei 5 volți.

Caracteristici cheie și specificații de 74ls74 D Flip Flop

Flip-flop-ul 74LS74 D este un IC versatil Dual D-Type D-Type Dual, proiectat cu circuite TTL Schottky pentru operațiuni de mare viteză.Acesta include capacități clare și prestabilite și poate funcționa pe o gamă largă de tensiuni de funcționare, ceea ce o face potrivită pentru diverse aplicații digitale.Mai jos sunt specificațiile sale detaliate:

Parametru	Valoare
Tip	Flip-flop dual
Interval de tensiune de funcționare	2V la 15V
Întârziere de propagare	40 ns
Min	2v
Tensiune maximă de intrare mică	0,8V
Interval de temperatură de funcționare	0 ° C până la 70 ° C.
Curent de ieșire ridicat	8 Ma
Numărul de pini	14
Tipuri de pachete	SO-14, SOT42
Tip de montare	Prin gaură
Ambalaj	Tub
Nivel de sensibilitate la umiditate	1 (nelimitat)
Funcţie	Set (presetare) și resetează
Polaritate	Neinversare
Frecvența ceasului	20 MHz
Timp de întârziere de pornire	35 ns
Tip de declanșare	Margine pozitivă
Tip de declanșare a marginii de ceas	Margine pozitivă
Funcția logică	ŞI

Echivalente de 74ls74 d flip flop

• 74LVC2G80

• HEF40312B

Funcționarea funcțională de 74ls74 D Flip Flop

Flip Flip 74LS74 D este ușor de utilizat și se bazează pe circuitele Schottky TTL pentru funcționare de mare viteză.Fiecare flip-flop din IC funcționează independent, cu propriile intrări și ieșiri, permițând gestionarea flexibilă a datelor.

Când puterea este furnizată IC prin pinii VCC și GND, ambele flip-flop funcționează independent.Pentru primul flip-flop, furnizați semnalul de intrare la pinii 2 și 3, în timp ce ieșirea poate fi obținută de la pinii 5 și 6. De obicei, pinul 3 este conectat la o sursă de ceas, cum ar fi un impuls generat de un cronometru 555IC sau un microcontroller.

Pentru a reseta sau șterge flip-flop-ul, puteți seta PIN 3 la o stare înaltă.Acest lucru oprește flip-flop să proceseze datele de intrare și își șterge memoria.IC funcționează urmând un tabel funcțional care definește comportamentul său pe baza stărilor de intrare.Tabelul include simboluri precum „x” pentru a indica stări care nu afectează operația.

Proiectarea și funcționalitatea simplă a IC îl fac versatil și ușor de integrat în diverse aplicații.

Intrări	Intrări	Intrări	Ieșiri	Ieșiri	Ieșiri
Pre (bar)	CLR (bar)	Clk	D.	Î	Î ”
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H	-	H	H	L
H	H	-	L	L	H
H	H	L	X	Q0	Q0 (bar)

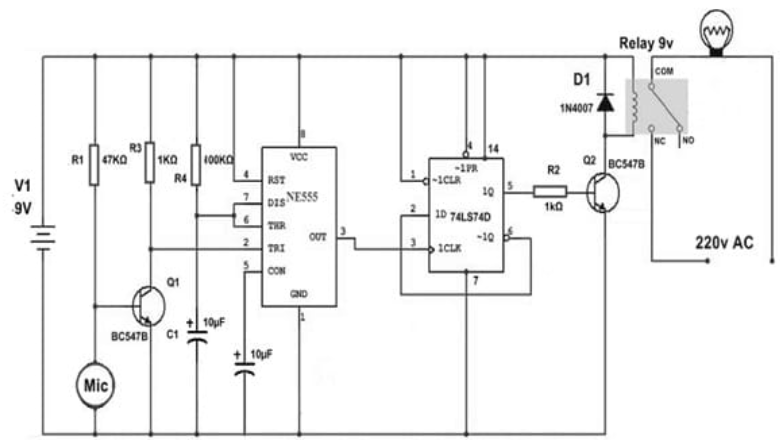

Circuit de comutare clap folosind 74LS74 D FLIP FLOP

Circuitul de comutare CLAP proiectat cu 74LS74 D Flip Flop vă permite să controlați o sarcină conectată prin simpla apucare a mâinilor.Funcționează prin detectarea sunetului unui clap printr -un microfon care are o diafragmă.Când sunetul CLAP lovește diafragma, aceasta provoacă vibrații care schimbă capacitatea microfonului, ceea ce duce la o schimbare de tensiune.Această tensiune este apoi procesată de circuit pentru a comuta sau opri încărcarea.

Acest circuit simplu, dar eficient, este ideal pentru cei care încep în electronice.Acesta demonstrează modul în care energia sonoră poate fi transformată în semnale electrice pentru utilizare practică.

Pentru a construi acest circuit, veți avea nevoie de următoarele componente:

IC -urile necesare sunt 7474 Dual D Flip Flop și un cronometru 555.Un releu de 5V este utilizat pentru comutarea sarcinii, iar un microfon condensator servește ca senzor de sunet.Tranzistoare ca BC547 Amplificați semnalele și un LED indică starea încărcăturii.Alte componente includ un 1N4007 diodă, condensatoare cu valori de 10 μF și 0,01 μF, rezistențe cu valori de 47kΩ, 1kΩ (două bucăți) și 100kΩ.Circuitul este alimentat de o baterie de 9V și se folosește un conector cu doi pini pentru conexiunea de încărcare.

Acest circuit transformă sunetul CLAP într -un semnal de declanșare, care este procesat de 555 Timer IC.Ieșirea din cronometru este utilizată pentru a seta sau reseta Flip Flip 74LS74 D, care apoi comută releul pentru a controla sarcina.Simplitatea și funcționalitatea acestui design îl fac un proiect de învățare excelent.

Funcționarea funcțională a întrerupătorului de clap de 74ls74 D

Circuitul comutatorului CLAP funcționează în trei etape distincte pentru a controla sarcina eficient.

Prima etapă este etapa de detectare a sunetului, în care un tranzistor BC547 și un microfon condensator lucrează împreună pentru a detecta sunetul.Când este detectată un CLAP, microfonul generează un semnal bazat pe modificările capacității cauzate de vibrațiile sonore.Tranzistorul amplifică acest semnal, ceea ce îl face potrivit pentru procesarea ulterioară.

A doua etapă folosește un NE555 Timer IC configurat ca multivibrator monostabil.Acest cronometru generează un impuls de sincronizare bazat pe valorile rezistenței de sincronizare R3 și condensatorul C1.Pulsul se asigură că circuitul funcționează cu o sincronizare precisă, ceea ce face ca răspunsul la un CLAP să fie consecvent și fiabil.

A treia etapă este controlată de Flip Flip 74ls74 D.Pulsul de la cronometrul 555 servește ca intrare la flip-flop, care comută între stările sale setate și resetare.Când este setat, flip-flop activează releul conectat la ieșirea sa, pornind încărcarea.În starea de resetare, releul este dezactivat, oprit încărcarea.

Acest circuit găsește aplicații pe dispozitive precum echipamente de recunoaștere a vitezei, aparate auditive, gadgeturi electronice sensibile la sunet și sisteme de automatizare pentru uz industrial sau la domiciliu.Poate fi, de asemenea, utilizat în înregistratoare de bandă și sisteme similare controlate de sunet, ceea ce îl face o alegere practică pentru diverse proiecte de automatizare declanșate de sunet.

Aplicații de 74ls74 D Flip Flop

Utilizat în instrumente de blocare

FLIP -ul 74LS74 D este utilizat în mod obișnuit în dispozitivele care necesită funcționalitate de blocare.Poate stoca un pic de date și își poate menține starea până când este resetată sau actualizată.Acest lucru îl face ideal pentru aplicații precum întrerupătoarele de reținere sau circuitele de memorie, unde este necesară o reținere stabilă a datelor.

Componentă în circuitele tampon

Circuitele tampon se bazează adesea pe 74LS74 pentru a menține integritatea semnalelor de date.IC asigură că datele sunt transmise fără pierderi sau distorsiuni, ceea ce îl face un instrument util în sisteme care necesită un transfer de date fiabil între componente.

Aplicație în televizoare și unități de memorie

Acest IC flip-flop joacă un rol în funcționalitatea televizoarelor și unităților de memorie, ajutând la gestionarea stocării și procesării datelor.Capacitatea sa de a comuta între stările setate și resetare îl face potrivit pentru gestionarea sarcinilor, cum ar fi răsturnarea memoriei de afișare sau stocarea datelor temporare în timpul operațiunilor.

Utilizat în PC -uri, caiete și dispozitive de rețea

În calculatoarele personale, laptopurile și dispozitivele de rețea, 74LS74 este utilizat pentru a gestiona fluxul de date și sincronizarea.Rolul său în asigurarea faptului că semnalele sunt stocate și procesate corect îl face un plus valoros pentru aceste sisteme.

Tampon și circuite de eșantionare

IC este, de asemenea, utilizat pe scară largă în circuitele tampon și de eșantionare, unde ajută la stabilizarea și controlul fluxului de semnale de intrare.Acest lucru îl face o componentă importantă în sistemele care prelucrează semnale analogice sau digitale cu precizie.

Registrele de memorie și control sau registre de schimbare

74LS74 poate fi configurat ca registre de memorie sau control, deținând date pentru utilizare temporară sau controlând fluxul de informații într -un sistem.De asemenea, este utilizat în registrele de schimb, care sunt vitale în conversia datelor și în sarcini de comunicare serial-paralele sau paralel-serial.
