Cum LM5145RGYR îmbunătățește eficiența sistemelor de energie electrică?

LM5145RGYR este un controler Buck sincron de 75 V care oferă performanțe fiabile pentru gestionarea puterii în sistemele de înaltă tensiune.Simplifică proiectele prin gestionarea eficientă a tensiunii, eliminând nevoia de componente suplimentare.Cu caracteristici flexibile și capacități robuste, este ideal pentru aplicații industriale, de comunicare și de control motor.

Catalog

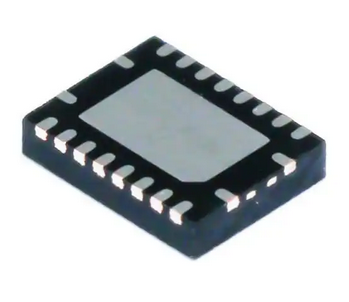

Prezentare generală LM5145RGYR

LM5145rgyr este un controler Buck sincron de 75 V, conceput pentru surse de tensiune de intrare ridicată sau sisteme cu vârfuri de tensiune.Simplifică proiectele prin reducerea nevoii de componente suplimentare de suprimare a supratesiunii.

Cu un întrerupător de mare parte, cu un minim de 40 de nanosecunde la timp, se ocupă eficient de ieșire a tensiunii mari, ceea ce îl face potrivit pentru transformarea intrărilor de 48-V în ieșiri de joasă tensiune.De asemenea, funcționează la aproape 100% ciclu de serviciu, gestionând scufundări de tensiune până la 6 volți cu ușurință.

Această flexibilitate o face ideală pentru controlul industrial, robotica, comunicarea datelor și aplicațiile de putere RF, unde este necesară o performanță fiabilă și eficientă.

Configurația pinului LM5145RGYR

Modele CAD LM5145RGYR

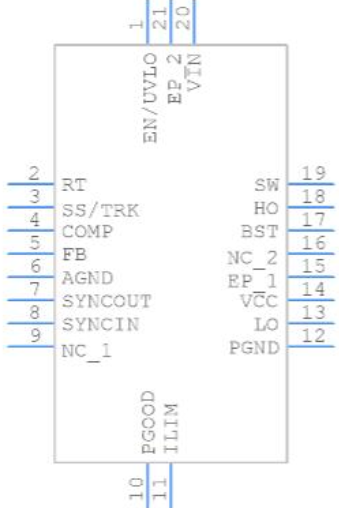

Simbol LM5145RGYR

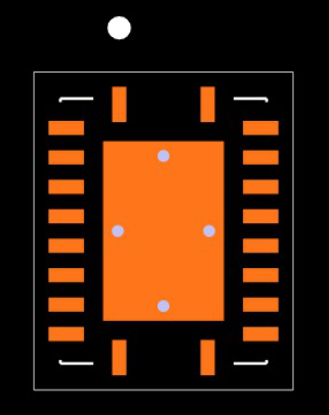

Amprenta LM5145rgyr

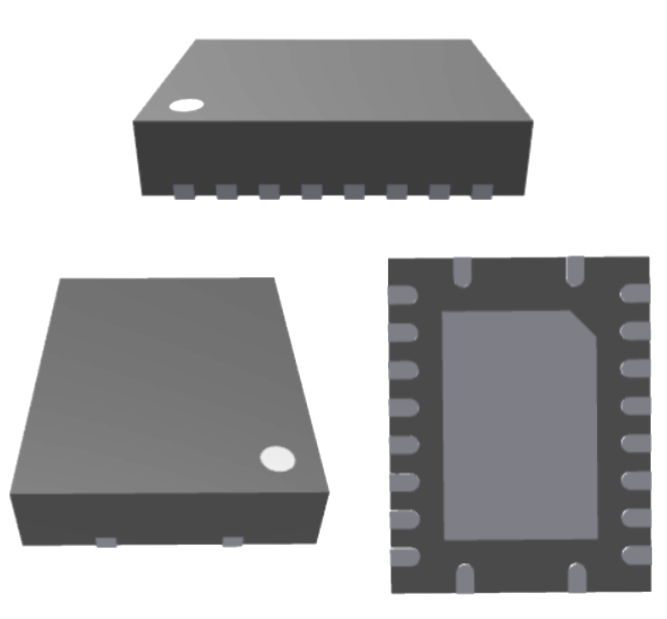

LM5145RGYR Model 3D

LM5145RGYR Caracteristici cheie

Design versatil

LM5145RGYR este un controler Buck DC/DC sincron flexibil, conceput pentru a gestiona o gamă largă de aplicații.Se adaptează ușor la diferite medii, oferindu -vă o opțiune fiabilă pentru gestionarea puterii pe diverse sisteme.

Frecvență de comutare reglabilă

Cu un interval de frecvență de comutare de la 100 kHz la 1 MHz, acest controler vă permite să vă reglați funcționarea în funcție de nevoile dvs. specifice.Această flexibilitate asigură că poate îndeplini cerințele de performanță, menținând în același timp eficiența.

Drivere de poartă de înaltă performanță

Driverele de poartă de 7,5 V sunt construite pentru a funcționa cu MOSFET-uri VTH standard.Această caracteristică își îmbunătățește compatibilitatea și se asigură că poate conduce componente în mod eficient, contribuind la o funcționare lină și stabilă.

Răspuns rapid la schimbări

LM5145RGYR este proiectat pentru un răspuns tranzitoriu de linie rapidă și încărcare.Acest lucru înseamnă că se adaptează rapid la fluctuațiile cererii de energie electrică, asigurându -se că sistemul dvs. rămâne stabil chiar și în condiții dinamice.

Protecție încorporată

Caracteristicile inerente de protecție sunt integrate pentru a vă proteja designul.Aceste caracteristici ajută la prevenirea eșecurilor potențiale și fac din controlor o alegere de încredere pentru medii solicitante.

Pachet compact

Pachetul VQFN cu 20 de pini, cu flancuri umede, oferă un design compact și robust.Structura sa facilitează integrarea în sistemul dvs., asigurând în același timp performanțe fiabile în timp.

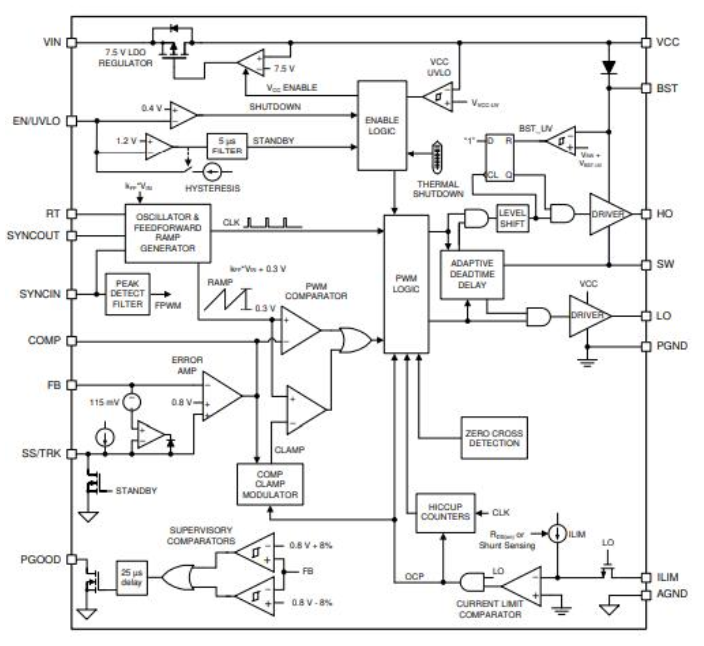

LM5145RGYR Diagrama funcțională

LM5145RGYR este un controler Buck sincron de 75 V, cu toate funcțiile necesare pentru a implementa o sursă de alimentare cu eficiență de înaltă eficiență.Intervalul de tensiune de ieșire este de la 0,8 V la 60 V.

Aplicații de LM5145RGYR

Unități radio la distanță (RRU) și BTS

LM5145RGYR este bine potrivit pentru unitățile radio la distanță și stațiile de transceiver de bază (BTS).Capacitatea sa de a gestiona tensiuni de intrare ridicate și de a renunța eficient la ieșiri mai mici îl face ideal pentru aceste sisteme de comunicare care solicită puterea.

Puterea de rețea și calculare

Pentru dispozitive de rețea și calculare, acest controler oferă o reglare a puterii stabilă și eficientă.Caracteristicile sale reglabile îi permit să îndeplinească cerințele de putere ale sistemelor moderne de comunicații de date.

Camerele POE și IP care nu este izolate

LM5145RGYR acceptă puterea neisolată asupra sistemelor Ethernet (POE) și a camerelor IP.Operația sa fiabilă asigură o livrare lină a puterii, critică pentru menținerea funcționalității continue în aceste aplicații.

Unități auto industriale

În ceea ce privește motoarele industriale, eficiența și robustetea controlorului îl fac o alegere fiabilă.Poate gestiona diferite cerințe de energie electrică ale sistemelor motorii, asigurând performanțe constante în medii industriale provocatoare.

Circuite tipice folosind LM5145RGYR

Circuitul de aplicație 1

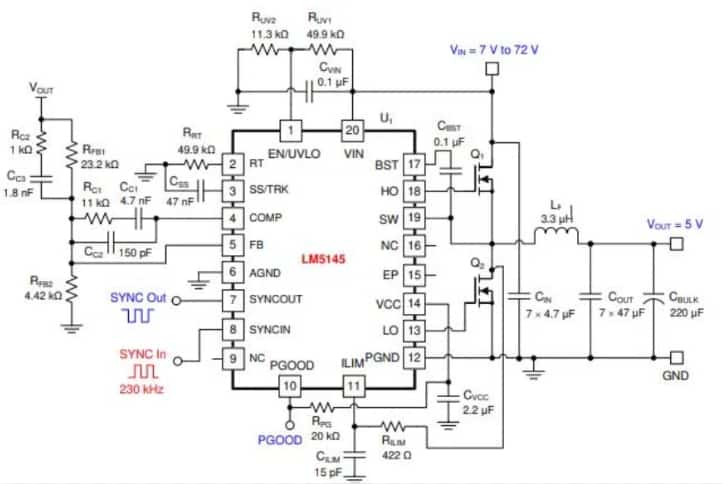

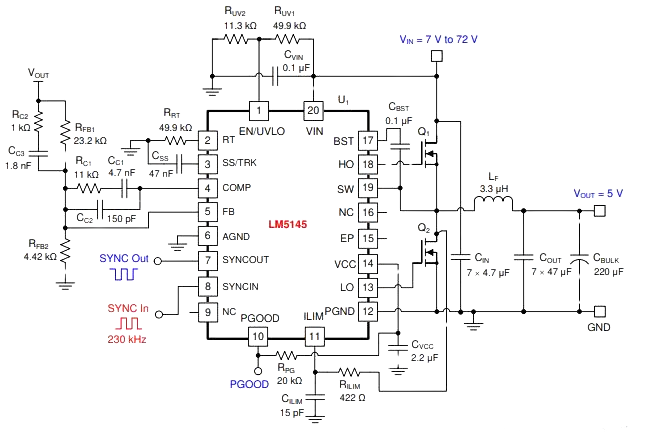

48-V până la 5-V, ​​20-A Buck Regulator la 230 kHz

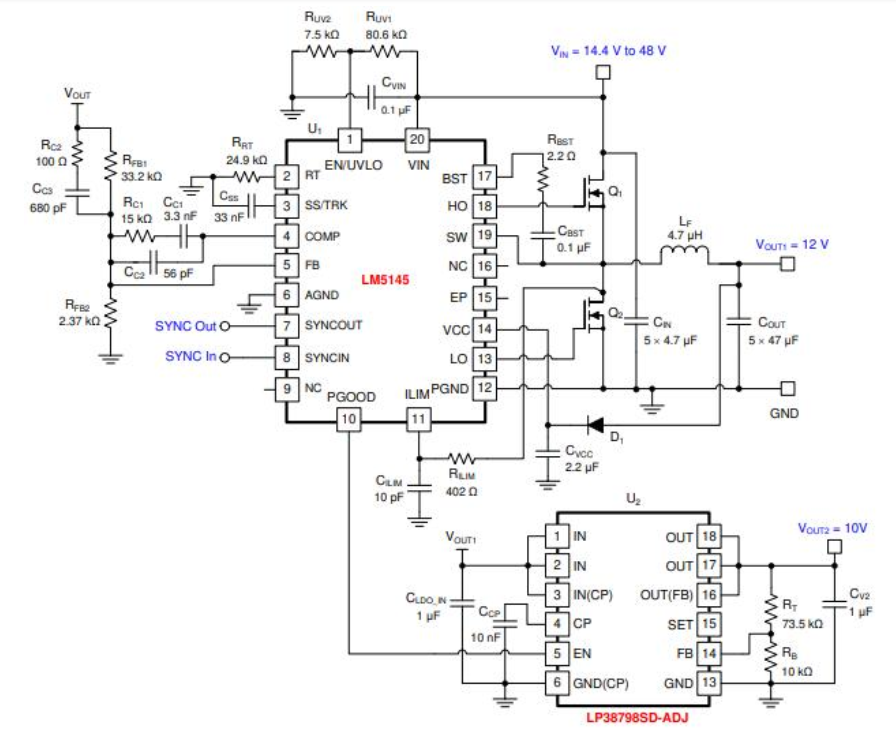

Circuitul de aplicație 2

Circuitul de aplicație 3

48-V până la 24-V Buck Regulator la 440 kHz

Circuitul de aplicație 4

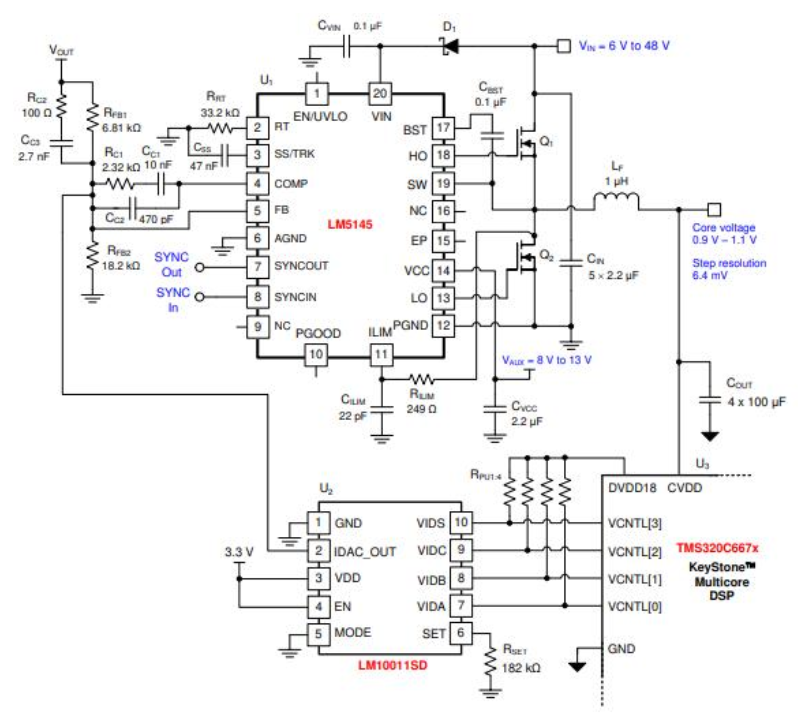

Alimentare cu tensiune de bază DSP

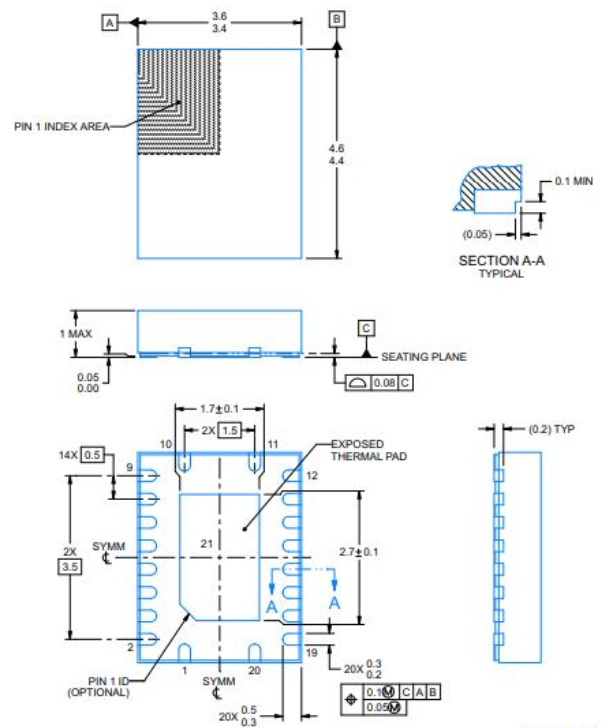

LM5145RGYR Detalii de ambalare

Specificații LM5145RGYR

Specificații tehnice, caracteristici, caracteristici și componente cu specificații comparabile ale Texas Instruments LM5145RGYR.

Tip	Parametru
Starea ciclului de viață	Activ (Ultima actualizare: acum 3 zile)
Timp de conducere din fabrică	6 săptămâni
Tip de montare	Montare la suprafață, flanc umed
Pachet / carcasă	20-vfqfn tampon expus
Montare la suprafață	Da
Numărul de pini	20
Temperatura de funcționare	-40 ° C ~ 125 ° C TJ
Ambalaj	Tape & tambur (TR)
Cod JESD-609	E3
Cod PBFree	Da
Starea părții	Activ
Nivel de sensibilitate la umiditate (MSL)	2 (1 an)
Numărul de terminații	20
Finisaj terminal	Matte Tin (SN)
Caracteristică suplimentară	Tensiunea de ieșire reglabilă de la 0,8V la 60V
Poziția terminală	Quad
Forma terminală	Fără plumb
Numărul piesei de bază	LM5145
Funcţie	Pas-jos
Numărul de ieșiri	1
Tip de ieșire	Driver tranzistor
Tensiune de intrare - NOM	48V
IC analog - alt tip	Controler de comutare
Configurare de ieșire	Pozitiv
Tensiune - alimentare (VCC/VDD)	6V ~ 75V
Caracteristici de control	Activați, controlul frecvenței, puterea bună, pornirea moale
Tensiune de intrare (min)	6V
Topologie	Dolar
Mod de control	Mod de tensiune
Frecvență - comutare	100kHz ~ 1MHz
Tensiune de intrare (max)	75V
Tehnica de control	Modularea lățimii pulsului
Rectificator sincron	Da
Ciclul de serviciu (Max)	100%
Înălţime	1mm
Lungime	4.5mm
Lăţime	3,5 mm
Grosime	900 μm
Starea ROHS	ROHS3 Conform

Fișă de date pdf

Fisa de date LM5145RGYR:

LM5145rgyr.pdf
