Cum să citiți codul culorilor rezistenței?

Acest articol explorează procesul atent al codurilor de rezistență la citire, o abilitate care stimulează exactitatea proiectării circuitului, ușurează reparațiile și întreținerea și asigură standarde de înaltă calitate.Codificarea culorilor de rezistență, un sistem care folosește benzi de culori pentru a arăta valori ale rezistenței, este un instrument valoros pentru profesioniști și pasionați electronici.Dându -și seama de aceste culori, care reprezintă numere, multiplicatori, toleranțe și schimbări de temperatură, oamenii se pot asigura că dispozitivele electronice funcționează corect, de la gadgeturi simple la mașini complexe.

Catalog

Figura 1: Rezistențe

Importanța codurilor de rezistență la citire

Utilizarea rezistențelor greșite poate face ca circuitul să funcționeze prost sau chiar poate provoca daune.Știind cum să citiți aceste coduri asigură utilizarea rezistențelor corecte, menținerea circuitului funcțional și sigur.

Pentru studenți și începători, învățarea să citească codurile de rezistență este o abilitate de bază.Învață elementele de bază ale construirii circuitului și modul în care valorile componente diferite afectează comportamentul circuitului, oferind o bază puternică în electronică.

Identificarea benzilor de culori

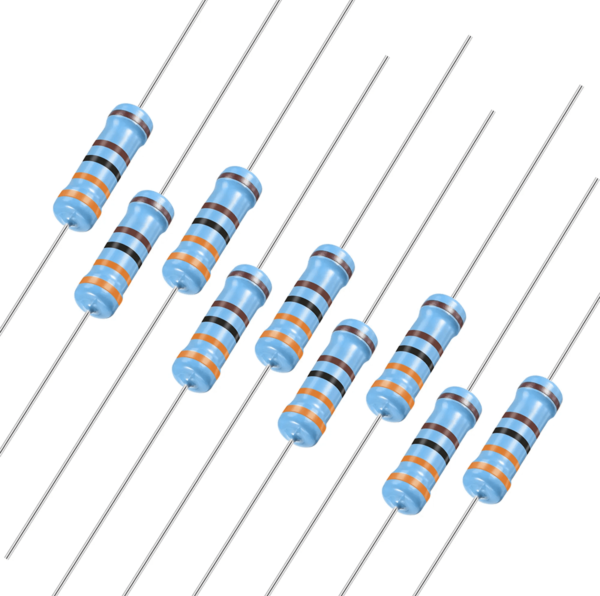

Figura 2: Benzi de culoare rezistente

Rezistențele au de obicei patru sau cinci benzi colorate.Iată ce înseamnă diferitele benzi de culori de pe un rezistor.

Primele două trupe: aceste trupe arată numărul principal al valorii rezistenței.Fiecare culoare reprezintă un număr de la 0 la 9.

A treia trupă: Această trupă vă spune câte zerouri să adăugați la numerele principale.

A patra bandă: Această bandă arată cât de mult poate varia rezistența reală de la valoarea declarată.

A cincea bandă (dacă este prezentă): Această bandă poate însemna două lucruri, toleranță rafinată și coeficient de temperatură.

Valorile benzilor colorate

Numere principale (cifre semnificative)

Primele două sau trei benzi sunt numărul principal al valorii rezistenței.Fiecare culoare reprezintă un număr:

Culoare	Valoare
Negru	0
Maro	1
Roşu	2
Portocale	3
Galben	4
Verde	5
Albastru	6
Violet	7
Gri	8
Alb	9

Tabelul 1: Culorile și valorile rezistenței

Multiplicator

Culoare	Valoare
Negru	× 1
Maro	× 10
Roşu	× 100
Portocale	× 1.000
Galben	× 10.000
Verde	× 100.000
Albastru	× 1.000.000
Aur	× 0,1
Argint	× 0,01

Tabelul 2: Culorile rezistenței și multiplicatorul de valoare

Toleranţă

Culoare	Valoare
Maro	± 1%
Roşu	± 2%
Verde	± 0,5%
Albastru	± 0,25%
Violet	± 0,1%
Gri	± 0,05%
Aur	± 5%
Argint	± 10%
Nici o trupă	± 20%

Tabelul 3: Culorile rezistenței și valorile de toleranță

Tabel de referință rapid

Culoare	Cifră	Multiplicator	Toleranţă
Negru	0	1	N / A
Maro	1	10	± 1%
Roşu	2	100	± 2%
Portocale	3	1.000	N / A
Galben	4	10.000	N / A
Verde	5	100.000	± 0,5%
Albastru	6	1.000.000	± 0,25%
Violet	7	N / A	± 0,1%
Gri	8	N / A	± 0,05%
Alb	9	N / A	N / A
Aur	N / A	0,1	± 5%
Argint	N / A	0,01	± 10%

Tabelul 4: Valorile benzilor colorate

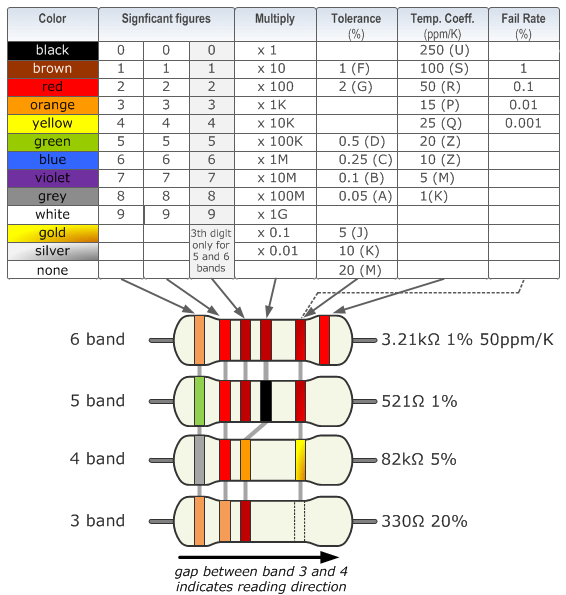

Diagrama codului culorii rezistenței

Figura 3: Graficul codului culorilor rezistenței

Cod de culoare cu 6 benzi de rezistență

Codul culorii rezistenței cu 6 benzi este mai precis decât sistemele mai simple cu 3 benzi și 4 benzi.Folosește primele trei benzi pentru cifre semnificative și benzile rămase pentru multiplicatorul, toleranța și coeficientul de temperatură.Iată un ghid ușor pentru citirea acestor coduri și calcularea rezistenței:

Uită -te la culorile primelor trei benzi și folosește un grafic de cod de culoare a rezistenței pentru a -și găsi valorile numerice;

Verificați culoarea a patra bandă pentru a găsi multiplicatorul, care vă spune câte zerouri să adăugați la cifre;

Puteți calcula rezistența folosind această formulă:

Rezistență (ω) = (prima cifră × 100 + a 2 -a cifră × 10 + a 3 -a cifră) × multiplicator

A cincea bandă (toleranță): arată exactitatea valorii rezistenței, ceea ce indică cât de mult poate varia de la valoarea declarată;

A șasea bandă (coeficient de temperatură): arată cât de mult se schimbă rezistența cu temperatura.

Exemplu

Să folosim un rezistor cu 6 benzi cu următoarea secvență de culoare: verde, albastru, negru, portocaliu, violet, roșu.

Figura 4: un rezistor cu 6 benzi

Culoare	1Sf Bandă	2nd Bandă	3RD Bandă	4Th Multiplicator de bandă	5Th Toleranță la bandă	6Th Temp de bandă.Coeff.
Negru	0	0	0	× 1	-	-
Maro	1	1	1	× 10	± 1%	100 ppm/k
Roşu	2	2	2	× 100	± 2%	50 ppm/k
Portocale	3	3	3	× 1.000	-	15 ppm/k
Galben	4	4	4	× 10.000	-	25ppm/k
Verde	5	5	5	× 100.000	± 0,5%	-
Albastru	6	6	6	× 1.000.000	± 0,25%	10ppm/k
Violet	7	7	7	× 10.000.000	± 0,10%	5ppm/k
Gri	8	8	8	× 100.000.000	± 0,05%	-
Alb	9	9	9	× 1g	-	-
Aur				× 0,1	± 5%	-
Argint				× 0,01	± 10%	-

Fiecare culoare de pe un rezistor corespunde unui număr specific.Pentru exemplul nostru, să luăm în considerare următoarele benzi de culori:

Verde: 5

Albastru: 6

Negru: 0

Orange (multiplicator): x1.000

Violet (toleranță): ± 0,1%

Roșu (coeficient de temperatură): 50 ppm/° C

Primele trei culori reprezintă cifre semnificative.Combinați aceste cifre pentru a forma un număr:

Verde (5)

Albastru (6)

Negru (0)

Combinând acestea, obținem numărul 560.

Apoi, aplicați multiplicatorul din a patra bandă de culori.În acest caz, Orange indică un multiplicator de 1.000.Înmulțiți cifrele semnificative combinate (560) cu acest multiplicator:

560 × 1.000 = 560.000

Deci, valoarea de rezistență este de 560.000 ohmi sau 560 kΩ.

Toleranța indică cât de mult poate varia rezistența reală de la valoarea nominală.Cea de -a cincea bandă de culoare, Violet, semnifică o toleranță de ± 0,1%.Aceasta înseamnă că rezistența reală a rezistorului poate varia cu ± 0,1% de la 560.000 ohmi.

560.000 × 0,001 = 560

560.000 ± 560

Deci, rezistența poate varia de la 559.440 Ω la 560.560 Ω.

A șasea bandă de culoare, roșu, reprezintă coeficientul de temperatură, care este de 50 ppm/° C.Aceasta înseamnă că rezistența se schimbă cu 50 de părți pe milion pe grad Celsius.

Iată specificația completă pentru rezistența noastră:

• Rezistență: 560.000 Ω (sau 560 kΩ)

• Toleranță: ± 0,1%

• Coeficient de temperatură: 50 ppm/° C

Cod de culoare cu 5 benzi rezistente

Puteți decoda cu ușurință orice rezistență cu 5 benzi și determinați cu exactitate valoarea de rezistență, urmând acești pași:

Începeți prin a privi primele trei benzi de culori de pe rezistență.Aceste benzi reprezintă cifrele semnificative ale valorii de rezistență.Utilizați un grafic de cod de culoare a rezistenței pentru a se potrivi cu fiecare culoare cu numărul corespunzător;

Găsiți culoarea celei de -a patra trupe.Această bandă indică multiplicatorul, care vă spune câte zerouri să adăugați la numărul format din primele trei benzi.Cu alte cuvinte, arată puterea a zece pe care trebuie să o înmulțiți;

În continuare, utilizați această formulă pentru a găsi rezistența totală:

Rezistență (ω) = (Valoarea primei cifre × 100 + Valoarea a 2 -a cifră × 10 + Valoarea a 3 -a cifră) × multiplicator

Aceasta combină valorile din primele trei benzi și le înmulțește cu valoarea a patra bandă pentru a obține rezistența în ohmi (ω);

În cele din urmă, uită -te la culoarea celei de -a cincea trupe.Această bandă indică toleranța sau cât de precisă este valoarea rezistenței rezistenței.Vă spune procentul prin care rezistența reală poate varia de la valoarea calculată.

Exemplu

Să folosim un rezistor cu 5 benzi cu următoarea secvență de culoare: galben, alb, alb, negru și maro.

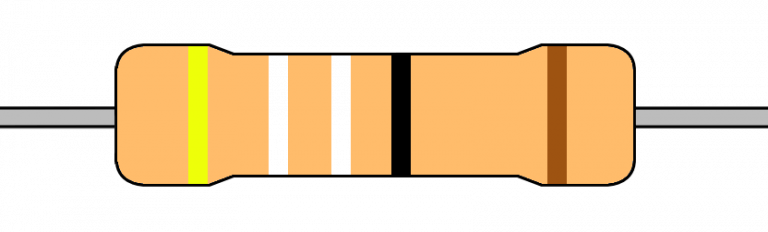

Figura 5: Rezistor cu 5 benzi

Culoare	1Sf Bandă	2nd Bandă	3RD Bandă	4Th Multiplicator de bandă	5Th Toleranță la bandă
Negru	0	0	0	× 1
Maro	1	1	1	× 10	± 1%
Roşu	2	2	2	× 100	± 2%
Portocale	3	3	3	× 1.000
Galben	4	4	4	× 10.000
Verde	5	5	5	× 100.000	± 0,5%
Albastru	6	6	6	× 1.000.000	± 0,25%
Violet	7	7	7	× 10.000.000	± 0,10%
Gri	8	8	8	× 100.000.000	± 0,05%
Alb	9	9	9	× 1g
Aur				× 0,1	± 5%
Argint				× 0,01	± 10%

Tabelul 6: Codul culorii rezistenței cu 5 benzi

În primul rând, identificați valorile codului de culoare pentru fiecare bandă.

Prima bandă (galbenă): 4

A doua bandă (alb): 9

A treia trupă (alb): 9

Al patrulea bandă (negru): multiplicator de 1 (Deoarece negru corespunde unui multiplicator de 100)

A cincea bandă (maro): toleranță de 1%.

Apoi, luați cifrele din primele trei trupe și combinați -le pentru a forma un număr.În acest caz:

Galben: 4

Alb: 9

Alb: 9

Acest lucru ne oferă numărul 499.

Acum, înmulțiți acest număr cu valoarea indicată de a patra bandă.Aici, a patra bandă este neagră, ceea ce înseamnă un multiplicator de 1. Deci, calculul este:

Rezistență = 499 × 1 = 499Ω

Cea de -a cincea bandă ne oferă toleranța, care în acest caz este de 1% (maro).Pentru a găsi acest interval, calculați 1% din 499 Ω:

1% din 499Ω = 1/100 × 499 = 4,99Ω

Acum, determinați intervalul posibil adăugând și scăzând această valoare din rezistența inițială:

Rezistență minimă: 499 Ω - 4,99 Ω = 494,01 Ω

Rezistență maximă: 499 Ω + 4,99 Ω = 503,99 Ω

Deci, rezistorul poate avea o valoare între 494,01 Ω și 503,99 Ω.

Cod de culoare a rezistenței la bandă

A descoperi rezistența totală a unui rezistor cu 4 benzi este simplă dacă urmați acești pași simpli.

Începeți prin a privi primele două benzi colorate de pe rezistență.Fiecare culoare reprezintă un număr, pe care îl puteți găsi pe un grafic de coduri de culoare a rezistenței;

După ce aveți aceste numere, verificați a treia bandă pentru a găsi multiplicatorul.Acest lucru vă spune câte zerouri să adăugați la primele două cifre;

Folosiți această formulă:

Rezistență (ω) = (Valoarea primei cifre x 10 + valoarea a 2 -a cifră) x multiplicator

În cele din urmă, culoarea celei de -a patra benzi arată nivelul de toleranță, care vă spune cât de mult poate varia rezistența reală de la valoarea declarată.Această metodă vă ajută să calculați cu exactitate rezistența totală a rezistenței.

Exemplu

Să folosim un rezistor cu 4 benzi cu următoarea secvență de culoare: galben, violet, maro și argint

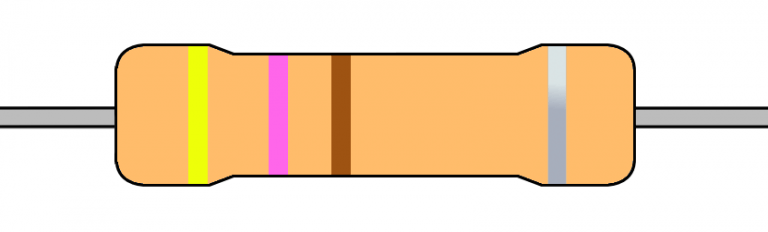

Figura 6: Rezistor cu 4 benzi

Culoare	1Sf Bandă	2nd Bandă	3RD Multiplicator de bandă	4Th Toleranță la bandă
Negru	0	0	× 1
Maro	1	1	× 10	± 1%
Roşu	2	2	× 100	± 2%
Portocale	3	3	× 1.000
Galben	4	4	× 10.000
Verde	5	5	× 100.000	± 0,5%
Albastru	6	6	× 1.000.000	± 0,25%
Violet	7	7	× 10.000.000	± 0,10%
Gri	8	8	× 100.000.000	± 0,05%
Alb	9	9	× 1g
Aur	-	-	× 0,1	± 5%
Argint	-	-	× 0,01	± 10%

Tabelul 7: Codul culorii rezistenței cu 4 benzi

Primele două benzi de culori de pe un rezistor indică valoarea sa de bază.

Prima bandă este galbenă, ceea ce este egal cu 4. a doua bandă este violetă, ceea ce este egal cu 7.

Când reunim aceste două numere, obținem 47. Deci, valoarea noastră de bază este 47.

Acum, trecem la a treia trupă, multiplicatorul, care ne spune ce să ne înmulțiți valoarea de bază.În cazul nostru:

Brown reprezintă un multiplicator de 10.

Acum, înmulțim valoarea noastră de bază de 47 cu 10:

47 × 10 = 470

Deci, valoarea de rezistență a rezistenței noastre este de 470 ohmi.

În cele din urmă, avem a patra bandă, care ne spune despre toleranță - cât de multă rezistență reală poate varia de la valoarea specificată.

A patra bandă este argintul, ceea ce reprezintă o toleranță de 10%.

Aceasta înseamnă că rezistența reală poate varia cu ± 10% din valoarea nominală.Pentru a găsi intervalul de toleranță, calculăm 10% din 470 ohmi:

470 × 0,10 = 47

Deci, rezistența reală ar putea fi la fel de scăzută:

470 - 47 = 423 ohmi

Sau la fel de mare:

470 + 47 = 517 ohmi

Am decodat valoarea și toleranța rezistenței noastre:

• Valoare de bază: 47

• multiplicator: 10

• Rezistență: 470 ohmi

• Toleranță: ± 10% (423 până la 517 ohmi)

Citind erori și sfaturi pentru a le evita

Identificarea greșită a culorilor

Iluminarea slabă sau variațiile de culoare subtile pot provoca greșirea greșită a benzilor de culoare a rezistenței.Asigurați-vă că zona dvs. de lucru are iluminare LED de înaltă calitate sau becuri de zi pentru a spori vizibilitatea culorilor.Folosiți o lupă pentru benzi mici sau strâns distanțate pentru a vedea culorile mai clar și mai precis.

Ordine incorectă de lectură

Determinarea sfârșitului corect pentru a începe citirea rezistenței poate fi confuză.Începeți de la capătul rezistenței cel mai apropiat de margine sau de partea opusă benzii de toleranță (de obicei aur sau argint).Dacă nu există o bandă de toleranță, începeți unde benzile sunt mai dens ambalate.Această abordare împiedică citirea secvenței invers, ceea ce poate modifica drastic valoarea de rezistență.

Confuzie între culori similare

Culori similare, cum ar fi roșu, portocaliu, și maro sau verde și albastru, pot fi ușor confuze, în special în iluminarea slabă.Practicați în mod regulat secvența de cod de culoare a rezistenței sau păstrați un grafic de cod de culoare la îndemână ca referință.Instrumentele digitale, cum ar fi aplicațiile mobile concepute pentru citirea rezistenței, pot oferi un mecanism de verificare dublă pentru a asigura precizia și compensarea identificărilor comune ale culorilor.

Impactul orbirii culorilor

Indivizii cu deficiențe de viziune a culorilor se luptă pentru a citi cu exactitate rezistențele codate în culori.Utilizați aplicații concepute pentru a ajuta cei cu orbire a culorilor prin reglarea ieșirii culorilor pentru o mai bună o diferențiere.În mod alternativ, utilizați instrumente electronice precum multimetre pentru a măsura direct valorile rezistenței, ocolind nevoia de identificare a culorii și asigurând precizia indiferent de deficiențele vizuale.

Concluzie

Învățarea sistemului de coduri de culoare a rezistenței este mai mult decât doar să descoperi ce înseamnă benzile colorate.Este vorba despre asigurarea că sistemele electronice funcționează bine și în mod fiabil în multe utilizări diferite.Explicația detaliată îi ajută pe oameni să știe să găsească cu exactitate valori ale rezistenței în diferite setări, cum ar fi sisteme cu trei benzi, cu patru benzi sau cu șase benzi.De asemenea, evidențiază importanța de a fi atent la proiectarea și reparația electronică.Pe măsură ce tehnologia se îmbunătățește și nevoia de precizie crește, a fi capabil să citească rapid și corect aceste coduri devine mai importantă.Sfaturi pentru evitarea greșelilor obișnuite, cum ar fi culorile greșite sau tratarea orbirii culorilor folosind instrumente digitale și o iluminare mai bună, arată o modalitate minuțioasă de a gestiona provocările din viața reală în munca electronică.Pe scurt, sistemul de coduri de culori a rezistenței arată că obținerea corectă a elementelor de bază duce la efectuarea de muncă excelentă chiar și în sarcini complexe, asigurându -se că dispozitivele nu numai că îndeplinesc standardele de performanță și fiabilitate.

Întrebări frecvente [FAQ]

1. Cum să vă amintiți codul de culoare al rezistenței?

Pentru a aminti eficient codul culorilor rezistenței, puteți utiliza expresia mnemonică „BB Roy din Marea Britanie a avut o soție foarte bună”.Fiecare literă reprezintă o culoare corespunzătoare unei cifre de la 0 la 9:

Negru = 0

Maro = 1

Roșu = 2

Orange = 3

Galben = 4

Verde = 5

Albastru = 6

Violet = 7

Gri = 8

Alb = 9

Acest mnemonic vă ajută să reamintiți ordinea culorilor și valorile numerice asociate, ajutând la identificarea rapidă a rezistenței.

2. Cum rezolvați o culoare rezistentă?

Pentru a determina valoarea de rezistență din benzile de culori ale unui rezistor, urmați acești pași:

Identificați culoarea fiecărei benzi (patru benzi pe rezistențe comune).

Utilizați primele două culori pentru a găsi numerele corespunzătoare folosind codul de culoare.

A treia bandă este multiplicatorul, ceea ce indică numărul de zerouri de adăugat.

A patra bandă (dacă este prezentă) indică toleranța sau acuratețea rezistenței.

De exemplu, dacă benzile sunt roșii, violete și portocalii, ați calcula 2 (roșu), 7 (violet), urmate de trei zerouri (multiplicator portocaliu), rezultând 27000 ohmi.

3. Care este codul de culoare pentru rezistența de 220 ohm?

Codul de culoare pentru o rezistență de 220-ohm este:

Roșu (2)

Roșu (2)

Maro (multiplicator de 10)

Prin urmare, este roșu-roșu-maro, reprezentând 22 urmat de un zero, echivalând cu 220 de ohmi.

4. Ce este un rezistor zero-ohm?

Un rezistență zero-ohm este un jumper utilizat pentru conectarea urmelor pe o placă de circuit.Apare ca orice alt rezistor, dar are o singură bandă neagră, ceea ce semnifică rezistență zero.Funcția sa principală este de a acționa ca un loc de pornire sau o punte în cadrul proiectelor de circuit, permițând machete mai flexibile PCB și ansamblu automat mai ușor.

5. De unde știu din ce capăt al rezistenței din care să începi să citești?

Pentru a citi corect un rezistor:

Căutați o bandă de aur sau argint;Aceasta este banda de toleranță și ar trebui să fie la capătul drept în timp ce citiți culorile de la stânga la dreapta.

Dacă toate benzile sunt colorate (fără bandă metalică), începeți să citiți de la sfârșit unde benzile sunt cele mai apropiate împreună.
