Câmpuri magnetice decodate: principii, măsurători și utilizări practice

Câmpurile magnetice și interacțiunile lor cu materialele și curenții electrici fac parte principală a fizicii.Au multe utilizări în tehnologie, medicină și viața de zi cu zi.Studierea câmpurilor magnetice longitudinale și circulare ajută la explicarea comportamentului magnetic în diferite situații, de la testarea materialelor, fără a deteriora inspecția obiectelor goale.Metode precum magnetometria, electromagnetele și busolele simple ne ajută să măsurăm și să folosim câmpuri magnetice tocmai atât în ​​știință, cât și în industrie.Înțelegerea modului în care câmpurile magnetice funcționează în jurul conductorilor, solenoidelor și bobinelor cele mai bune pentru proiectarea circuitelor electrice eficiente și a dispozitivelor magnetice.Principii precum inductanța și regula din dreapta sunt valoroase pentru aplicații inovatoare, de la mașini RMN la acceleratoare de particule.Acest articol explorează efectele câmpurilor magnetice, cum să le măsoare, comportamentul lor în jurul conductorilor și bobinelor și cum să creeze și să îmbunătățească câmpurile magnetice pentru utilizări practice.

Catalog

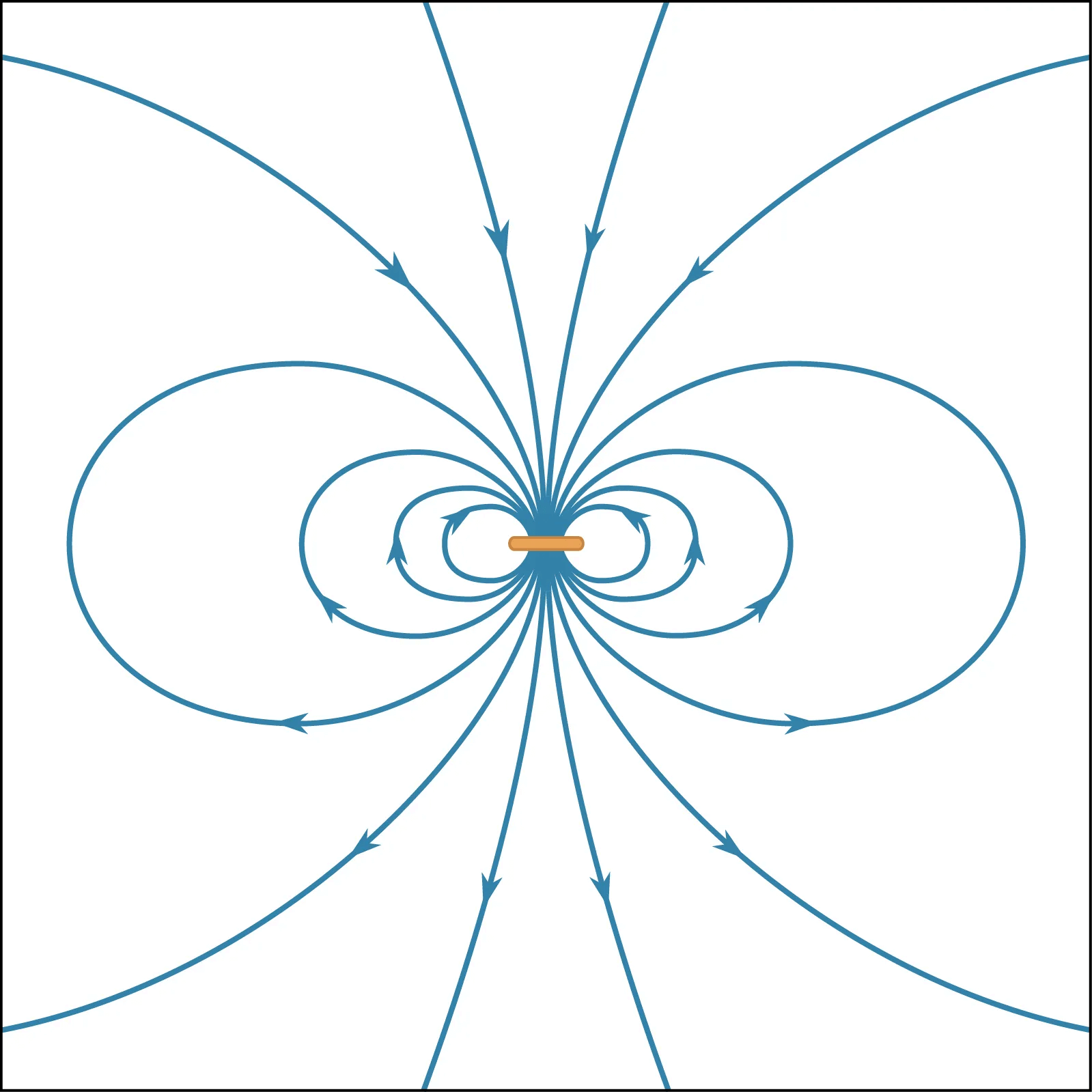

Figura 1: Liniile de câmp magnetic ale unui magnet de bare

Ce este un câmp magnetic?

Un câmp magnetic este o zonă invizibilă care înconjoară un magnet în care exercită forță pe alți magneți sau materiale ferromagnetice precum fierul.Deși nu putem vedea câmpul, prezența sa este evidentă prin efectele sale, cum ar fi alinierea înregistrărilor de fier sau devierea unui ac de busolă.Acest câmp permite magneților să atragă sau să respingă alți magneți și materiale ferromagnetice.

Figura 2: Surse de câmpuri magnetice

Un câmp magnetic se formează ori de câte ori se mișcă o sarcină electrică.Acest principiu, articulat pentru prima dată de André-Marie Ampère, afirmă că curenții electrici generează câmpuri magnetice.Electronii, prin învârtirea și orbitarea lor în jurul nucleelor ​​atomice sau care se deplasează printr -un fir, produc aceste câmpuri.Spinul și mișcarea orbitală a electronilor dictează direcția și rezistența câmpurilor magnetice.Când un curent electric trece printr -un conductor, creează un câmp magnetic influențat de intensitatea și direcția curentului.Magneții permanenți, cum ar fi magneții de bare din fier, generează câmpuri magnetice puternice și consistente, datorită alinierii moleculelor lor.Când un conductor este aproape de un magnet, câmpul magnetic interacționează cu sarcinile în mișcare din conductor, inducând un curent și creând propriul său câmp magnetic.Aceste interacțiuni pot duce la forțe atractive sau respingătoare.

Proprietățile câmpurilor magnetice

Câmpurile magnetice au proprietăți diferite: rezistență, direcție și polaritate.

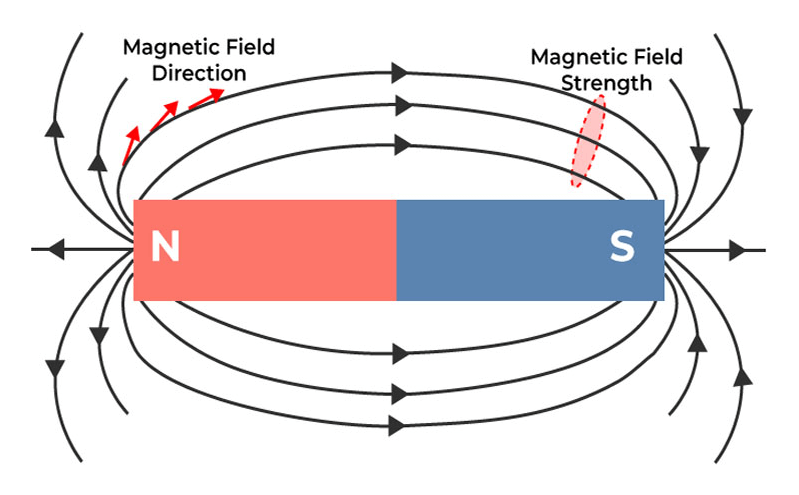

Figura 3: Puterea câmpului magnetic

Puterea câmpului magnetic

Puterea unui câmp magnetic sau a densității fluxului magnetic depinde în primul rând de curentul care curge prin conductorul care l -a produs.Curentul mai mare are ca rezultat un câmp magnetic mai puternic.Liniile de câmp magnetic reprezintă vizual puterea câmpului;Sunt mai dense în câmpuri mai puternice și mai distanțate în câmpuri mai slabe.Această relație este demonstrată în mod clar în solenoide, unde creșterea numărului de rotații de bobină îmbunătățește câmpul magnetic.Interacțiunile dintre mai multe câmpuri magnetice pot consolida sau slăbi punctele lor fizice, în funcție de orientarea lor.Puterea unui câmp magnetic scade odată cu distanța de la sursa sa, arătând o relație inversă între puterea câmpului și distanță.

Direcția câmpului magnetic

Direcția unui câmp magnetic este calea pe care ar urma -o pe care ar urma -o un pol nord dacă este plasat în câmp.Linii de forță vizualizează această traiectorie.O busolă este un instrument practic pentru determinarea direcției câmpului, deoarece acul său se aliniază cu câmpul magnetic.Direcția câmpului poate fi, de asemenea, dedusă din efectul său asupra taxelor în mișcare;O încărcare care se deplasează printr -un câmp magnetic experimentează o forță perpendiculară atât pe direcția câmpului, cât și pe mișcarea acestuia, contribuind la determinarea orientării câmpului.

Figura 4: Direcția săgeții busolei la fel ca direcția câmpului magnetic

Polaritatea câmpului magnetic

Înțelegerea magnetismului se bazează foarte mult pe polaritate.Toți magneții au doi poli, similar cu sarcinile pozitive și negative în electricitate.Acești poli sunt numiți Polii de Nord și Sud.Această denumire reflectă polonezii geografici ai Pământului, deși este interesant, polul magnetic nord al Pământului este aproape de Polul Sud geografic și invers.Aceasta arată legătura complexă dintre fenomenele magnetice și geografice.

Magneți doi poli sunt nord și sud.Acești poli funcționează ca sarcini electrice pozitive și negative.Polii opuși atrag, în timp ce polonezii resping.De exemplu, dacă apropiați doi magneți, polul nord al unuia va atrage polul sud al celuilalt.Cu toate acestea, dacă încercați să reuniți doi polonezi nordici sau doi poli sud -poloni, ei se vor îndepărta unul de celălalt.Această atracție și repulsie explică modul în care magneții interacționează între ei și cu materiale magnetice.

Figura 5: Polaritatea câmpului magnetic

Efectele câmpurilor magnetice

Câmpurile magnetice au un impact mare asupra materialelor, în special asupra atomilor cu electroni care orbitează în jurul nucleelor ​​lor.Când se aplică un câmp magnetic, acești electroni se aliniază cu câmpul, făcând materialul magnetic.Acest lucru poate face ca materialul să fie atras sau respins din câmpul magnetic, în funcție de cât de puternic este câmpul și în ce mod este orientat.Uneori, această aliniere poate chiar schimba forma materialului.

Câmpurile magnetice joacă, de asemenea, un rol în mișcarea electronilor prin circuite și afectarea modului în care se comportă magneții.Un concept este inductanța, care se întâmplă atunci când un fir care poartă un curent electric se află într -un câmp magnetic.Firul simte o forță care se opune schimbărilor curentului, iar acest lucru este bun pentru dispozitive precum transformatoarele și generatoarele electrice.Câmpurile magnetice pot face ca anumite materiale să emită lumină, un fenomen cunoscut sub numele de electroluminescență.Acest lucru este utilizat în lucruri precum afișaje cu ecran plat și semne de urgență.

Măsurarea câmpurilor magnetice

Câmpurile magnetice pot fi măsurate folosind diferite metode.Magnetometrele măsoară cu exactitate rezistența și direcția câmpurilor magnetice.Electromagnetele, care generează un câmp magnetic atunci când un curent electric trece printr -o bobină, poate fi, de asemenea, utilizat pentru măsurare.Busolele oferă o metodă simplă pentru a determina direcția câmpului.Aceste metode permit o evaluare exactă a câmpurilor magnetice, facilitând studiul și aplicarea lor în diferite tehnologii.

Figura 6: magnetometru

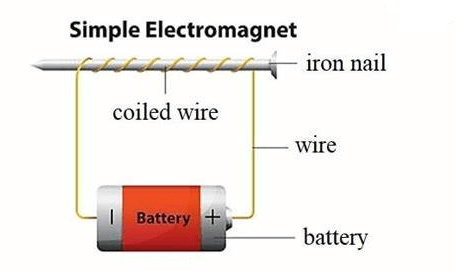

Figura 7: Electromagnet

Indicatori de câmp

Indicatorii de câmp sunt instrumente importante pentru măsurarea câmpurilor magnetice, oferind atât informații calitative, cât și uneori cantitative despre mediul magnetic.Aceste dispozitive folosesc o paletă moale de fier care se mișcă ca răspuns la un câmp magnetic.Examinarea lor în detaliu, cum ar fi cu o imagine cu raze X, își dezvăluie mecanica internă.Plena de fier este atașată de un ac, care mișcă un indicator de -a lungul unei scări, transformând influența câmpului magnetic într -o valoare lizibilă.

Figura 8: Indicatori de câmp

Indicatorii de câmp câștigă precizie prin reglare fină și calibrare.Acest lucru le permite să furnizeze date cantitative precise într -un anumit interval.Acestea măsoară câmpurile magnetice de la +20 Gauss la -20 Gauss, ceea ce le face ideale pentru aplicații precum detectarea câmpurilor magnetice reziduale după demagnetizare.Deși gama lor este limitată, precizia și fiabilitatea lor le fac benefice pentru măsurători detaliate ale câmpului magnetic în cadrul acestor constrângeri.În utilizare practică, indicatorii de câmp excelează în situații care necesită măsurători simple și puternice, fără electronice complexe.Simplitatea lor mecanică asigură o ușurință de utilizare și durabilitate, ceea ce le face o alegere preferată în diverse setări industriale și de laborator, unde sunt necesare măsurători rapide și fiabile.

Contor cu efect de hol (gauss/tesla)

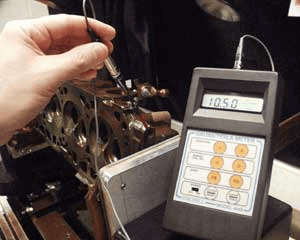

Figura 9: Efectele de sală

Contoarele cu efect de hol sunt instrumente avansate pentru măsurarea precisă a rezistenței câmpului magnetic, oferind lecturi în Gauss sau Tesla.Spre deosebire de indicatorii de câmp mecanic, contoarele de efect hall folosesc componente electronice, îmbunătățind precizia și versatilitatea.Au un mic conductor sau un element semiconductor la vârful sondei.Când un curent electric trece prin acest element într -un câmp magnetic, electronii sunt deplasați într -o parte, creând o diferență de tensiune cunoscută sub numele de tensiunea holului, fenomen descoperit de Edwin H. Hall în 1879.

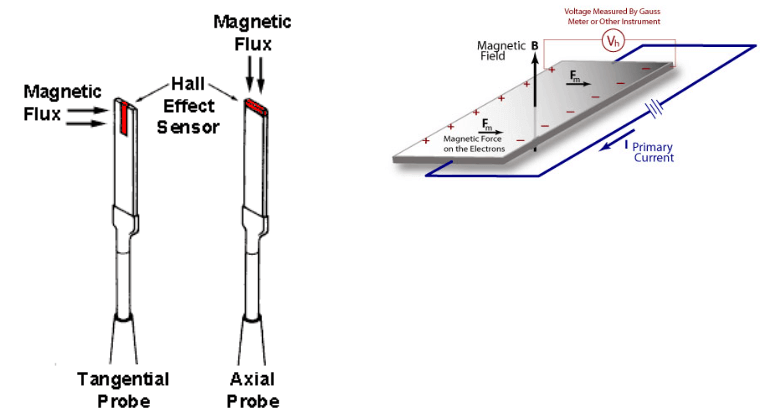

Figura 10: Diagrama schematică a contorului de efect hol

Relația care guvernează această tensiune este dată de:

unde:

• VH este tensiunea holului,

• i este curentul aplicat,

• B este componenta câmpului magnetic perpendicular,

• RH este coeficientul holului,

• B este grosimea elementului sălii.

Contoarele cu efect de hol vin cu diverse sonde cu elemente tangențiale (transversale) sau de detectare axială.Aceste sonde, disponibile în diferite dimensiuni, sunt adaptate pentru intervale de măsurare specifice, permițând flexibilitate în diferite scenarii.Citirile precise depind de poziționarea corectă a sondei, cu linii magnetice de forță care intersectează dimensiunile majore ale elementului de detectare într -un unghi drept.Versatilitatea contoarelor de efecte ale holului le face potrivite pentru o gamă largă de aplicații, de la producția industrială la cercetarea științifică.Citirile lor digitale și compatibilitatea cu alte sisteme digitale își îmbunătățesc utilitatea în medii automate moderne.Prin stăpânirea plasării sondelor și fizica efectului Hall, utilizatorii pot exploata pe deplin aceste instrumente avansate pentru măsurători exacte ale câmpului magnetic.

Câmpuri magnetice longitudinale

Câmpurile magnetice longitudinale sunt create în componente care sunt mult mai lungi decât sunt largi.Acest lucru se face de obicei prin plasarea componentei pe lungime într -un câmp magnetic concentrat într -o bobină sau solenoid, cunoscută sub numele de „lovitură de bobină”.În interiorul componentei, liniile de flux magnetic sunt drepte, deplasându -se de la un capăt la altul, deși se pierde un flux.Diagrama arată acest lucru în două dimensiuni, dar liniile de flux sunt de fapt tridimensionale.Materialele ferromagnetice au o densitate de linie de flux mult mai mare în comparație cu aerul datorită permeabilității lor mai mari.

Pe măsură ce fluxul părăsește materialul la capete și intră în aer, acesta se răspândește, deoarece aerul nu poate susține cât mai multe linii de flux pe unitatea de volum.Această răspândire face ca unele linii de flux să iasă din părțile laterale ale componentei.Când o componentă este complet magnetizată de -a lungul lungimii sale, pierderea fluxului este minimă, rezultând o densitate uniformă a fluxului.Când efectuați teste nedistructive (NDT), uniformitatea contează în care defectele perpendiculare pe liniile de flux provoacă un câmp de scurgere detectabil la suprafață.

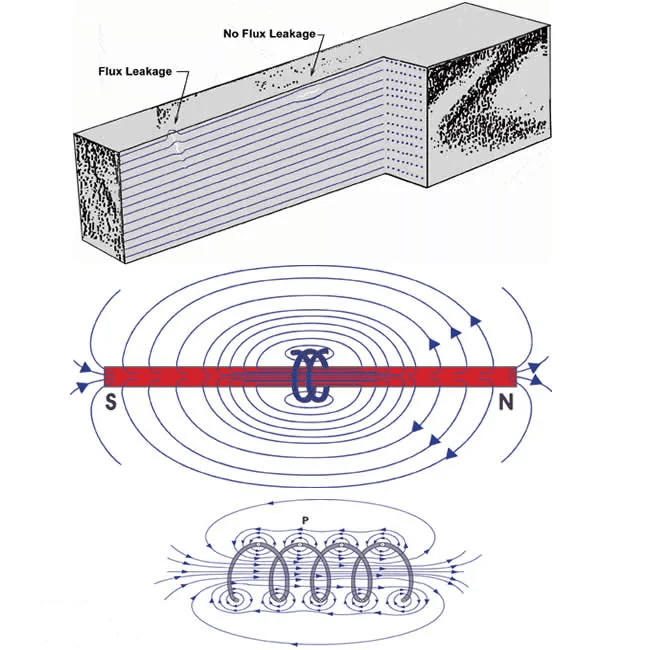

Figura 11: Câmp magnetic longitudinal

Cu toate acestea, utilizarea unui solenoid pentru a magnetiza o componentă poate duce la magnetizarea puternic a acesteia.Zona din interiorul solenoidului și o marjă mică de o parte și de alta vor fi magnetizate, în timp ce dincolo de aceasta, liniile de flux lasă componenta și se vor întoarce la polonezii solenoidului.Acest lucru se datorează faptului că forța de magnetizare slăbește cu distanța de solenoid, alinând domeniile magnetice doar în interiorul și în apropierea acesteia.Partea nemagnetizată a componentei nu poate suporta la fel de mult flux ca partea magnetizată, forțând un flux din componentă.Pentru a inspecta în detaliu componentele lungi, acestea trebuie magnetizate și inspectate în mai multe locații de -a lungul lungimii lor.

Câmpuri magnetice circulare

Când un curent electric curge printr -un conductor solid, acesta generează un câmp magnetic în jurul conductorului.Distribuția și intensitatea câmpului depind de mai mulți factori.În centrul conductorului, rezistența câmpului este zero, atingând un maxim la suprafață.Pentru un curent constant, rezistența câmpului de suprafață scade pe măsură ce raza conductorului crește, deși un conductor mai mare poate transporta mai mult curent.În afara conductorului, rezistența câmpului este direct proporțională cu curentul, în timp ce în interior, depinde de curent, de permeabilitatea magnetică a materialului și de poziția sa pe curba B-H.Puterea câmpului din afara conductorului scade odată cu distanța.

Într -un conductor nemagnetic care transportă curent direct (DC), rezistența câmpului intern crește de la zero la centru la un maxim la suprafață, în timp ce rezistența la câmp extern scade odată cu distanța de la suprafață.În materialele magnetice, rezistența câmpului intern este mai mare datorită permeabilității materialului.Puterea câmpului extern rămâne aceeași pentru ambele materiale dacă raza curentului și conductorului sunt identice.

Cu curent alternativ (AC), rezistența câmpului intern crește și de la zero la centru la maxim la suprafață, dar este concentrată într -un strat subțire lângă suprafață, cunoscut sub numele de „efectul pielii”.Câmpul extern scade odată cu distanța, similar cu DC.În conductoarele circulare goale, nu există niciun câmp magnetic în zona golului.Puterea câmpului începe de la zero la peretele interior și atinge un maxim la peretele exterior.Ca și în cazul conductoarelor solide, materialele magnetice prezintă o rezistență mai mare a câmpului datorită permeabilității lor, câmpul extern scăzând odată cu distanța de la suprafață.

În conductoarele goale care transportă AC, efectul pielii concentrează câmpul magnetic la diametrul exterior.Rezistența câmpului la suprafața interioară a unui conductor gol este foarte scăzută atunci când un câmp magnetic circular este stabilit prin magnetizare directă.Astfel, metoda directă nu este recomandată pentru inspectarea peretelui cu diametrul interior (ID) al unei componente goale pentru defecte superficiale.Puterea câmpului crește rapid de la ID spre exterior, făcând defecte mai profunde detectabile.

O metodă mai bună pentru magnetizarea componentelor goale pentru inspecția atât a suprafețelor ID și a diametrului exterior (OD) este utilizarea unui conductor central.Trecerea curentului printr -un conductor central nemagnetic, cum ar fi o bară de cupru, creează un câmp magnetic mai puternic pe suprafața de identificare a unui tub magnetic, menținând în același timp o rezistență suficientă a câmpului pentru detectarea defectelor pe suprafața OD.

Figura 12: Câmp magnetic circular

Câmpuri magnetice în jurul conductorilor

Când un curent electric curge printr -un conductor, un câmp magnetic se formează în jurul său.Acest fenomen poate fi demonstrat folosind înregistrări de fier pe carton cu un conductor vertical care trece prin el.Fără curent, nu există câmp magnetic, dar cu curent, înregistrările se aranjează în inele concentrice în jurul conductorului.Direcția câmpului magnetic în jurul unui conductor care transportă curent poate fi explorată folosind busole magnetice.În funcție de direcția curentului, ace de busolă se aliniază în consecință, fie în sens orar, fie în sens invers acelor de ceasornic.Regula șurubului din dreapta și regula din dreapta oferă modalități intuitive de a determina direcția fluxului magnetic în jurul unui conductor.Când doi conductori poartă curenți în direcții opuse, câmpurile lor magnetice se opun reciproc, creând o forță repulsivă.Dacă curenții curg în aceeași direcție, câmpurile magnetice se combină, exercitând o forță atractivă asupra conductorilor.

Când un fir poartă un curent, liniile de câmp magnetic din jurul său formează cercuri aproape perfecte.Aceste cercuri, centrate pe sârmă, arată cum câmpul magnetic se răspândește din sârmă.Cu cât pleci mai departe de la sârmă, cu atât devine mai slab câmpul magnetic.Dacă firul formează o buclă, cercurile cresc în timp ce vă deplasați spre centrul buclei.Aceasta înseamnă că câmpul magnetic se răspândește mai mult.În apropierea centrului, aceste cercuri se schimbă în linii drepte, paralele, arătând că câmpul magnetic de aici este uniform.Această uniformitate facilitează calcularea și utilizarea câmpului magnetic în tehnologie și știință.

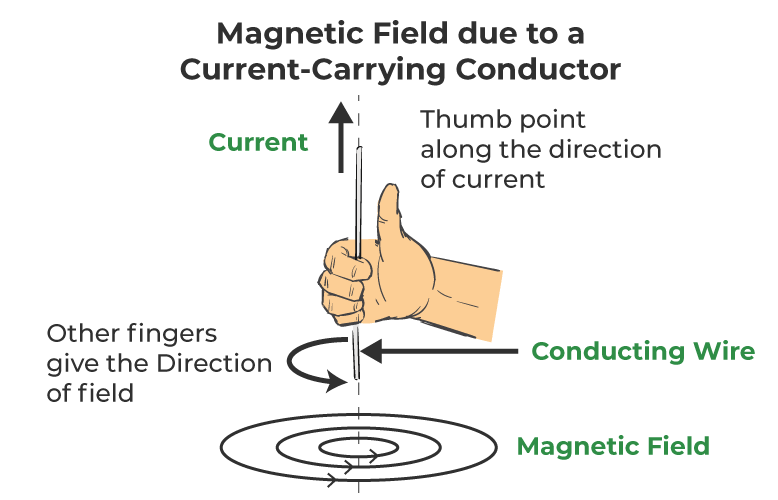

Figura 13: Conductorul de transport curent al curentului magnetic

În centrul buclei, câmpul magnetic este aproape aceeași putere peste tot.Acest câmp uniform este bun pentru lucruri precum mașinile RMN, unde un câmp magnetic constant este o necesitate pentru imagini precise.De asemenea, oferă o zonă stabilă pentru experimente care depind de un câmp magnetic previzibil.Puterea câmpului magnetic din centrul buclei depinde de curentul care curge prin fir.Mai curent înseamnă un câmp magnetic mai puternic.Rezistența câmpului magnetic este mai puternică dacă bucla este mai mică și mai slabă dacă bucla este mai mare.

Câmpuri magnetice în jurul bobinelor

Trecerea unui curent printr -o bobină, chiar și cu o singură viraj, creează un flux magnetic prin centrul bobinei, oferindu -i poli nord și sud ca un mic magnet.Când bobina are mai multe viraje, formând un solenoid, câmpurile magnetice individuale se leagă, creând un câmp unificat similar unui magnet de bare.Regula din dreapta poate determina direcția fluxului într-un solenoid, unde direcția de curgere a curentului și fluxul magnetic sunt interrelaționate.

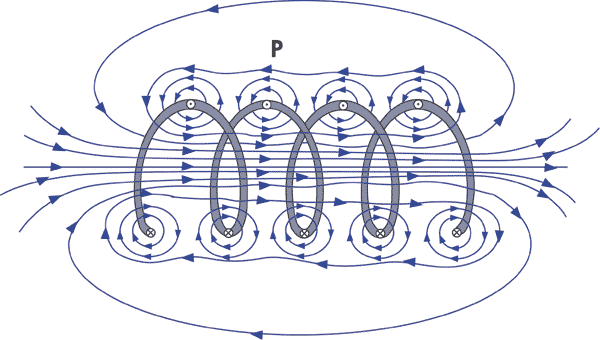

Figura 14: Câmpuri magnetice în jurul bobinelor

Când electricitatea se deplasează printr -un fir, creează un câmp magnetic circular în jurul său.Această idee de bază în electromagnetism este cunoscută sub numele de câmpul magnetic dintr-un conductor care transportă curent.Vă puteți da seama de direcția acestui câmp magnetic folosind regula din dreapta: dacă vă îndreptați degetul mare în direcția curentului, degetele dvs. se vor încorpora în direcția câmpului magnetic.Acest câmp poate provoca efecte vizibile, cum ar fi mutarea acului unei busole magnetice, care arată cum interacționează curenții electrici și câmpurile magnetice.

Puterea câmpului magnetic depinde de doi factori principali: cât de departe sunteți de sârmă și cât de puternic este curentul.Câmpul este mai puternic atunci când sunteți mai aproape de sârmă și devine mai puternic pe măsură ce curentul crește.Acest lucru arată că rezistența câmpului magnetic este direct legată de curent.

O bobină de sârmă (solenoid)

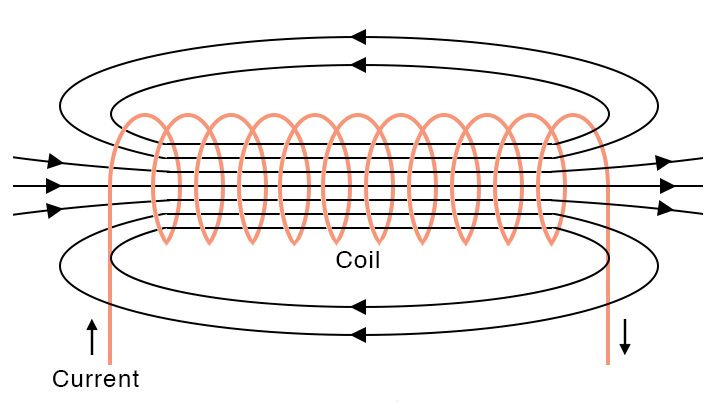

Figura 15: Câmp magnetic solenoid

Un solenoid este o bobină de sârmă care face câmpul magnetic mai puternic atunci când electricitatea curge prin ea.Solenoidul se face prin înfășurarea unui fir într -o formă spirală, creând un câmp magnetic ca un magnet de bare.În interiorul solenoidului, câmpul magnetic este puternic și chiar pentru că câmpurile mici din fiecare bobină se adaugă.Puteți utiliza regula din dreapta pentru a găsi direcția câmpului magnetic al solenoidului: dacă degetele dvs. indică în direcția curentului, degetul mare se îndreaptă către polul nord al electromagnetului.

Câmpul magnetic al unui solenoid este similar cu un magnet de bară și schimbă direcția atunci când curentul se inversează, arătând cum se pot schimba câmpurile electromagnetice.Formula pentru câmpul magnetic din interiorul unui solenoid este B = μ₀ni, unde n este numărul de bobine pe lungimea unității și i este curentul.Această formulă arată că adăugarea mai multor bobine sau creșterea curentului face ca câmpul magnetic să fie mai puternic.Solenoidele sunt utilizate în mașini, scanere RMN și experimente de fizică, deoarece creează câmpuri magnetice puternice, uniforme.

Conductor cu curent în formă de bobină

Figura 16: Efectul de întoarcere al unei bobine de transport curente într -un câmp magnetic

Când un curent de transport de sârmă este format într -o buclă sau o serie de bucle, creează un câmp magnetic unic.Acest câmp trece prin centrul bobinei și se înconjoară în jurul exteriorului.Câmpurile din fiecare buclă se combină pentru a face un câmp concentrat de -a lungul centrului bobinei.În bobine strânse, acest lucru face ca câmpul magnetic să fie foarte uniform.Puterea acestui câmp depinde de curent și de numărul de bucle.Mai multe bucle fac ca câmpul să fie mai puternic, motiv pentru care bobinele lungi și drepte (solenoide) sunt eficiente pentru a crea câmpuri puternice, uniforme, precum un magnet de bare.

Câmpul magnetic puternic și uniform în interiorul unui solenoid este util pentru magnetizarea materialelor și este utilizat în circuitele electrice, transformatoarele și alte dispozitive.Câmpul magnetic din afara bobinei este slab, ceea ce nu este util pentru magnetizare.Acest lucru arată importanța domeniului intern al solenoidului pentru utilizări practice.Solenoidele sunt, de asemenea, utilizate în acceleratoare și senzori de particule, demonstrând gama lor largă de aplicații în tehnologie și știință.

Configurarea unui câmp magnetic

Câmpurile magnetice sunt create ori de câte ori curentul electric curg printr -un fir sau o bobină.Regula din dreapta ajută la determinarea direcției câmpului magnetic: îndreptați-vă degetul mare în direcția curentului, iar degetele se vor încolăci în direcția liniilor de câmp magnetic.

Pentru a face un câmp magnetic puternic, trebuie să utilizați electromagnetism.Un electromagnet combină un curent electric cu un material magnetic, de obicei fier, pentru a îmbunătăți efectul magnetic.Acest lucru este utilizat în multe lucruri, de la dispozitive mici la mașini mari care ridică obiectele de metal grele.Rezistența câmpului magnetic depinde de câte ori firul este înfășurat în jurul miezului, cantității de curent electric și proprietățile materiei de fir și miez.

Începeți prin a alege o bucată de fier, precum o tijă care are o lungime de șase până la opt centimetri, cum ar fi o cuie mare.Mărimea tijei de fier poate varia în funcție de ceea ce aveți nevoie de electromagnet.După ce aveți miezul, înfășurați -l strâns cu sârmă magnetică de la un capăt la altul.Firul trebuie să fie înfășurat îndeaproape și în siguranță, cu ceva sârmă lăsată atârnată la fiecare capăt pentru conexiuni.Tipați firul ferm la tijă.

Înainte de a conecta electromagnet la o sursă de alimentare, scoateți izolația din ultimul centimetru al fiecărui capăt de fir.Încălziți izolația cu o brichetă sau se potrivește până când este suficient de moale pentru a îndepărta, apoi curățați orice reziduu cu o cârpă pentru o conexiune electrică bună.Atașați capetele de fir expuse la o baterie de felinar.Această configurație permite curentului să curgă prin sârmă, creând un câmp magnetic în jurul miezului de fier, arătând elementele de bază ale electromagnetismului în realizarea unui câmp magnetic puternic.

Există două moduri principale de a crea câmpuri magnetice puternice.Primul este utilizarea unui solenoid, o bobină de sârmă care face un câmp magnetic atunci când curentul electric curge prin el.A doua modalitate este de a pune un miez de fier în interiorul solenoidului, ceea ce face ca câmpul magnetic să fie mult mai puternic prin reducerea rezistenței magnetice.Nucleul de fier are o limită la cât de puternic poate face câmpul magnetic, cunoscut sub numele de saturație.Odată ce ajunge în acest punct, nu poate face câmpul mai puternic.Aceasta este o proprietate a fierului în sine și chiar cu cercetările în curs, găsirea unui material care poate depăși valoarea de saturație a fierului este puțin probabilă.Prin urmare, rezistența câmpului magnetic este limitată de proprietățile miezului de fier, iar noi soluții depășesc aceste limite.

Aplicații ale câmpurilor magnetice

Câmpurile magnetice au numeroase aplicații, inclusiv generarea de energie electrică, imagistica medicală și transportul.Acestea fac parte principală a operațiunilor de mașini RMN și a levitației de trenuri.Magneții stochează date pe hard disk -uri și cărți de credit, jucând un rol în tehnologia modernă.Câmpul magnetic al Pământului ne protejează de radiațiile cosmice dăunătoare, subliniind importanța sa pentru viață.Aplicațiile largi ale câmpurilor magnetice subliniază semnificația lor în viața de zi cu zi și în eforturile științifice avansate.

Concluzie

Câmpurile magnetice sunt utile în multe zone științifice și tehnologice, de la principii de bază ale comportamentului electronilor în materiale până la utilizări avansate în imagistica medicală și stocarea datelor.Manipularea exactă și măsurarea câmpurilor magnetice au dus la progrese majore, inclusiv dezvoltarea de dispozitive electroluminescente, generarea eficientă a energiei electrice și sisteme avansate de transport.Studierea câmpurilor magnetice în jurul conductorilor și bobinelor oferă informații despre electromagnetism, permițând crearea de dispozitive cu proprietăți magnetice previzibile și controlabile.Tehnici precum regula din dreapta și principiile inductanței sunt bune pentru proiectarea și optimizarea acestor dispozitive.Metodele pentru generarea unor câmpuri magnetice puternice, cum ar fi utilizarea solenoidelor și a miezurilor de fier, arată inovația continuă în tehnologia electromagnetică.Aplicațiile câmpurilor magnetice depășesc utilizările industriale și tehnologice, subliniind importanța lor în viața de zi cu zi și în cercetarea științifică.Înțelegerea câmpurilor magnetice nu numai că avansează cunoștințele științifice, dar și determină inovația în multe domenii, demonstrând importanța stăpânirii fenomenelor electromagnetice.

Întrebări frecvente [FAQ]

1. Cum veți descrie câmpul magnetic din jurul bobinei?

Câmpul magnetic din jurul unei bobine, cunoscut și sub numele de solenoid, este similar cu câmpul unui magnet de bare.În interiorul bobinei, liniile de câmp magnetic sunt paralele, dens și distanțate uniform, ceea ce indică un câmp puternic și uniform.În afara bobinei, liniile de câmp magnetic s -au răspândit și se bucură de la un capăt al bobinei la celălalt, formând bucle închise.Direcția liniilor de câmp este determinată de direcția curentului care curge prin bobină, urmând regula din dreapta.

2. Care este câmpul magnetic din jurul conductorului?

Când curentul curge printr -un conductor drept, acesta generează un câmp magnetic în jurul său.Acest câmp formează cercuri concentrice în jurul conductorului, cu direcția liniilor de câmp date de regula din dreapta: dacă înțelegeți conductorul cu mâna dreaptă, astfel încât degetul mare să se îndrepte în direcția curentului, degetele se vor încolăcidirecția câmpului magnetic.Puterea câmpului magnetic scade pe măsură ce vă îndepărtați de conductor.

3. Ce cauzează formarea unui câmp magnetic în jurul unui conductor?

Un câmp magnetic se formează în jurul unui conductor datorită mișcării sarcinilor electrice (curent).Când electronii se deplasează printr -un conductor, ei generează un câmp magnetic perpendicular pe direcția mișcării lor.Aceasta este o consecință directă a dreptului circuitului lui Ampère, care relatează câmpul magnetic în jurul unui conductor la curentul electric care trece prin acesta.

4. Ce se întâmplă dacă mutați un magnet într -o bobină de sârmă?

Când un magnet este mutat într -o bobină de sârmă, acesta induce o forță electromotivă (EMF) în bobină, generând un curent electric.Acest fenomen este cunoscut sub numele de inducție electromagnetică, descoperită de Michael Faraday.Direcția curentului indus depinde de direcția mișcării magnetului și de orientarea câmpului magnetic.Dacă magnetul este mișcat mai repede sau are un câmp magnetic mai puternic, EMF -ul indus și curentul vor fi mai puternice.

5. Care este modelul câmpului magnetic în jurul unui conductor?

Modelul câmpului magnetic în jurul unui conductor drept care transportă curent se caracterizează prin cercuri concentrice centrate pe conductor.Dacă conductorul este îndoit într -o buclă, liniile de câmp formează modele mai complexe, câmpul din interiorul buclei fiind mai puternic și mai concentrat.Pentru un solenoid, câmpul din interior este uniform și paralel, în timp ce în afara seamănă cu câmpul unui magnet de bare.

6. Cum ar putea fi mai puternic câmpul magnetic din jurul bobinei?

Pentru a face câmpul magnetic în jurul unei bobine, puteți:

Crește curentul care curge prin bobină;

Adăugați mai multe viraje la bobină, crescând numărul de bucle;

Introduceți un miez ferromagnetic, cum ar fi fierul, în interiorul bobinei pentru a îmbunătăți câmpul magnetic datorită permeabilității magnetice ridicate a miezului.

7. Unde este cel mai puternic un câmp magnetic?

Câmpul magnetic este cel mai puternic în interiorul unei bobine, în special în apropierea centrului, unde liniile de câmp sunt cele mai concentrate și uniform paralele.Într -un magnet de bare, câmpul magnetic este cel mai puternic la poli, unde liniile de câmp converg și densitatea câmpului este cea mai mare.
