Comutator de stuf

Comutatoarele de stuf, chiar dacă sunt mici, joacă un rol important în tehnologia de astăzi.Aceste dispozitive folosesc magneți pentru a lucra și pot fi găsite în multe lucruri, de la aparatele de acasă la instrumente medicale avansate.De când au fost inventate în 1936, comutatoarele Reed au devenit cunoscute pentru că sunt foarte fiabile și eficiente.Acest articol explică modul în care funcționează comutatoarele de stuf, din ce sunt făcute și diferitele moduri în care sunt utilizate.De asemenea, vorbește despre beneficiile lor și le compară cu senzorii cu efect Hall.

Catalog

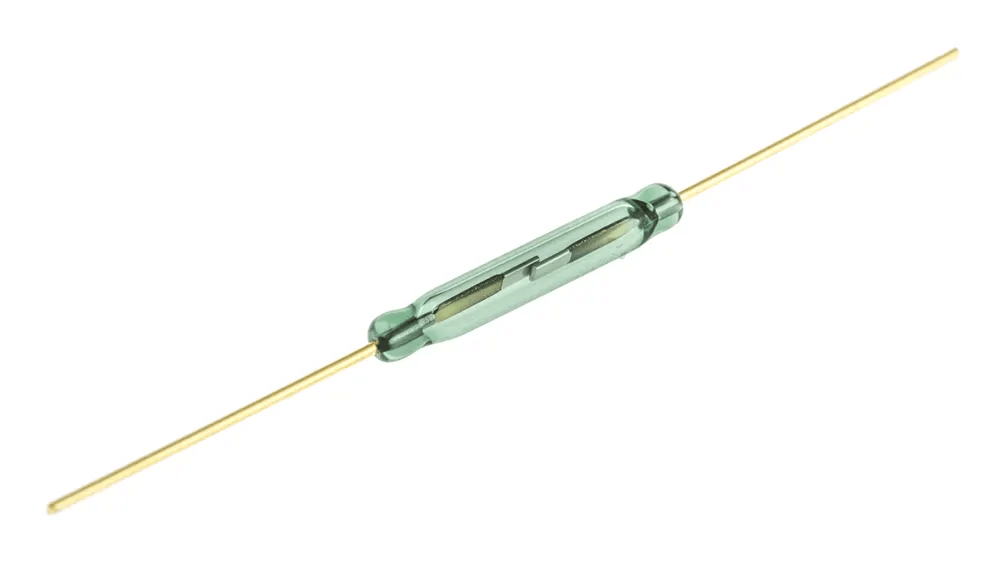

Figura 1: Comutator de stuf

Ce este un comutator de stuf?

Un comutator de stuf este un dispozitiv electromecanic care funcționează cu câmpuri magnetice.Inventat în 1936 de W.B.Ellwood la Bell Phone Laboratories, este format din două lame ferromagnetice într -o capsulă de sticlă sigilată pentru o funcționare fiabilă în diferite condiții.

Un comutator de stuf are două lame magnetice (stuf) în interiorul unui tub de sticlă strâns.Firurile ies din ambele capete ale comutatorului.Băștile sunt păstrate de un spațiu mic și sunt înconjurate de un gaz care nu reacționează, de obicei azot.Această configurație ajută la prevenirea ruginii și la reducerea scânteilor.Sfaturile stufului sunt fabricate din materiale dure precum Tungsten, Rhodium sau Mercur.Aceste materiale ajută trestii să dureze mai mult și să funcționeze mai bine, mai ales oprindu -le să se poarte și să ruginească.Tubul de sticlă este umplut cu gaz inert pentru a preveni ruginirea și pentru a reduce riscul de scântei, ceea ce este foarte important în mediile periculoase în care scânteile ar putea provoca incendii.

Întrerupătoarele de stuf gestionează o gamă largă de tensiuni, curenți și frecvențe, oferind o izolare electrică excelentă și o rezistență foarte mică atunci când sunt închise.Acestea nu consumă energie atunci când sunt deschise, îmbunătățind eficiența.Construcția lor sigilată și funcționarea simplă asigură o fiabilitate ridicată și longevitate, capabile de miliarde de cicluri de comutare.Acestea sunt utilizate în dispozitivele de uz casnic, cum ar fi mașinile de spălat și sistemele de securitate, precum și instrumente medicale precum Pillcam, care demonstrează versatilitatea și importanța lor în tehnologia modernă.

Cum funcționează un comutator de stuf?

Figura 2: Reed Blade vine în contact în prezența câmpului magnetic

Un comutator de stuf funcționează folosind un mecanism simplu, dar eficient, cu magneți.Are două lame metalice în interiorul unei capsule de sticlă sigilată.Aceste lame sunt principalele părți ale comutatorului și sunt poziționate foarte aproape unul de celălalt.

Când un magnet se apropie de un comutator de stuf, lamele metalice din interiorul comutatorului devin și magneți și se deplasează unul spre celălalt.Această tracțiune magnetică închide decalajul dintre contactele care sunt de obicei deschise, lăsând să curgă electricitatea prin comutator.În acest fel, comutatorul poate completa în mod fiabil un circuit electric în multe dispozitive diferite.În unele întrerupătoare de stuf, există și un contact normal închis (NC).Când se apropie un magnet, acest contact se deschide, întrerupând fluxul electric.

Materialele utilizate pentru contacte, cum ar fi tungstenul, rodiul sau chiar mercurul, sunt alese pentru conductivitatea și durabilitatea lor.Întregul ansamblu este închis într -un plic de sticlă, care este umplut cu un gaz inert precum azotul.Acest gaz este la o presiune mai mică decât presiunea atmosferică, creând un mediu controlat în interiorul comutatorului.Garnitura de sticlă împiedică factorii externi, cum ar fi umiditatea și praful să afecteze întrerupătorul.De asemenea, împiedică corodarea contactelor și reduce riscul de scântei, care pot apărea atunci când contactele se deschid sau se închid.

Piese de comutare Reed

Figura 3: Piese de întrerupătoare de stuf

Un comutator de stuf este un comutator electric simplu care funcționează atunci când se aplică un câmp magnetic.Are două benzi de metal principale (trestii) în interiorul unui tub de sticlă.Iată o privire mai atentă asupra fiecărei părți a unui comutator de stuf și a ceea ce fac:

LAM BLADE LADELE REED sunt benzi metalice subțiri care sunt principalele părți ale comutatorului de stuf.Sunt fabricate din metale care reacționează la magneți, cum ar fi amestecurile de fier sau nichel-fier.Băștile sunt foarte apropiate unul de celălalt, dar nu se ating.Când un magnet este aproape, trestii se deplasează unul spre celălalt, ating și închid circuitul electric.

Capsula de sticlă Capsula de sticlă este un tub sigilat care ține trestii.Menține trestii în siguranță de praf, umiditate și rugină, asigurându -se că funcționează bine.De asemenea, sticla împiedică problemele electrice, cum ar fi scurtcircuitele, menținând comutatorul funcționând corect în diferite setări.

Placarea de contact Punctele de contact sunt capetele stufului care ating atunci când întrerupătorul este activat de un câmp magnetic.Aceste puncte au adesea o acoperire de rodiu sau aur pentru a reduce rezistența și a preveni rugina, asigurând o conexiune electrică fiabilă și cu rezistență redusă.

GAP de contact Decalajul de contact este spațiul mic dintre trestii atunci când nu este prezent niciun câmp magnetic.Acest decalaj asigură că circuitul rămâne deschis până când un câmp magnetic face ca trestii să atingă și să închidă circuitul.

Gaz inert Capsula de sticlă este umplută cu un gaz inert, de obicei azot, pentru a preveni rugina și pentru a reduce riscul de scântei atunci când trestiile ating.Acest mediu controlat din interiorul capsulei asigură că comutatorul funcționează bine pentru o lungă perioadă de timp.

Aplicații de comutare Reed

Aplicații de zi cu zi

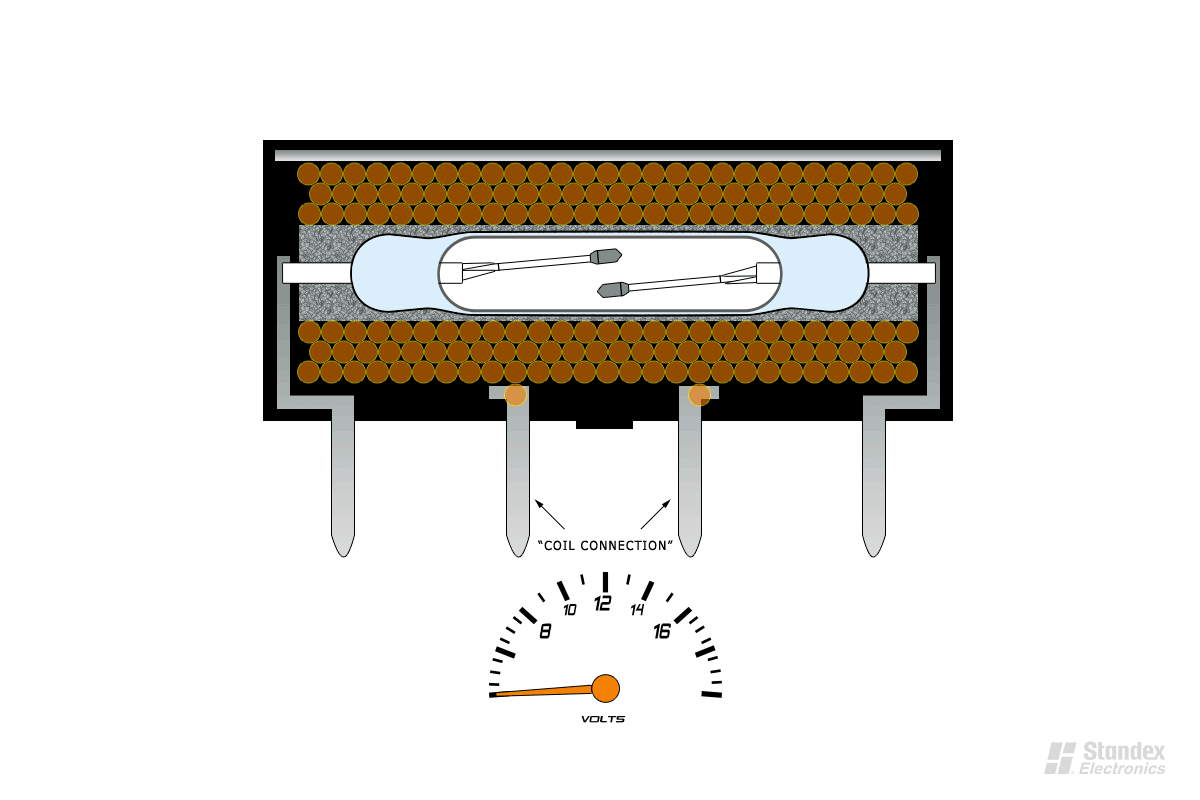

Figura 4: Aplicații de comutare Reed în utilizare de zi cu zi

Întrerupătoarele de stuf sunt utilizate în multe dispozitive de zi cu zi, cum ar fi mașinile și mașinile de spălat.În alarmele de jefuire, acestea ajută la păstrarea în siguranță a caselor.Un sistem tipic de alarmă de jaf folosește un comutator de stuf pentru a detecta când sunt deschise ferestre sau uși.Iată cum funcționează: un mic magnet este plasat pe partea în mișcare a ferestrei sau a ușii, în timp ce întrerupătorul de stuf este instalat pe cadru.Când fereastra sau ușa este închisă, magnetul este aproape de comutatorul de stuf, menținând întrerupătorul închis.

Când fereastra sau ușa este deschisă, magnetul se îndepărtează de comutatorul de stuf.Această mișcare rupe câmpul magnetic care a menținut comutatorul de stuf închis.Drept urmare, lamele metalice din interiorul comutatorului de stuf se desparte, rupând circuitul electric.Această pauză a circuitului este detectată de sistemul de alarmă, care declanșează apoi alarma, avertizând proprietarul de locuințe sau serviciul de securitate către o posibilă spargere.

Simplitatea și fiabilitatea comutatoarelor de stuf le fac perfecte pentru această utilizare.Nu au nevoie de o sursă de alimentare constantă pentru a rămâne închise, ceea ce înseamnă că pot funcționa bine cu puțină energie.Designul lor sigilat îi împiedică în siguranță de praf, umiditate și alte lucruri care ar putea afecta modul în care funcționează.

În mașini, întrerupătoarele de stuf sunt utilizate în diverse sisteme pentru a îmbunătăți funcționalitatea și siguranța.De exemplu, acestea sunt adesea folosite în indicatorii Ajar ușă.Când o ușă a mașinii este închisă, magnetul de lângă comutatorul de stuf menține întrerupătorul închis.Dacă ușa este deschisă, magnetul se îndepărtează, ceea ce face ca comutatorul de stuf să se deschidă și să declanșeze lumina ușa Ajar de pe tabloul de bord.Acest mecanism simplu îi ajută pe șoferi să rămână la curent cu ușile deschise, prevenind posibile accidente.

În mașinile de spălat, întrerupătoarele de stuf sunt utilizate pentru a detecta poziția capacului sau a ușii.Când capacul sau ușa este închisă, magnetul menține comutatorul de stuf închis, permițând să funcționeze mașina de spălat.Dacă capacul sau ușa este deschisă în timpul funcționării, magnetul se îndepărtează, ceea ce face ca comutatorul de stuf să se deschidă și oprirea imediat a mașinii.Această caracteristică de siguranță împiedică rănile și vărsările, asigurându -se că mașina de spălat funcționează numai atunci când este închisă în siguranță.

Întrerupătoarele de stuf sunt de asemenea utilizate în senzorii de viteză a bicicletei.În acest caz, un magnet este atașat la unul dintre spițele roților și un comutator de stuf este montat pe furculiță.De fiecare dată când magnetul trece pe lângă comutatorul de stuf, se închide o clipă, trimițând un semnal la vitezometrul bicicletei.Această configurație oferă o modalitate simplă și eficientă de a măsura viteza bicicletei, fără a fi nevoie de electronice complexe.

Utilizări medicale

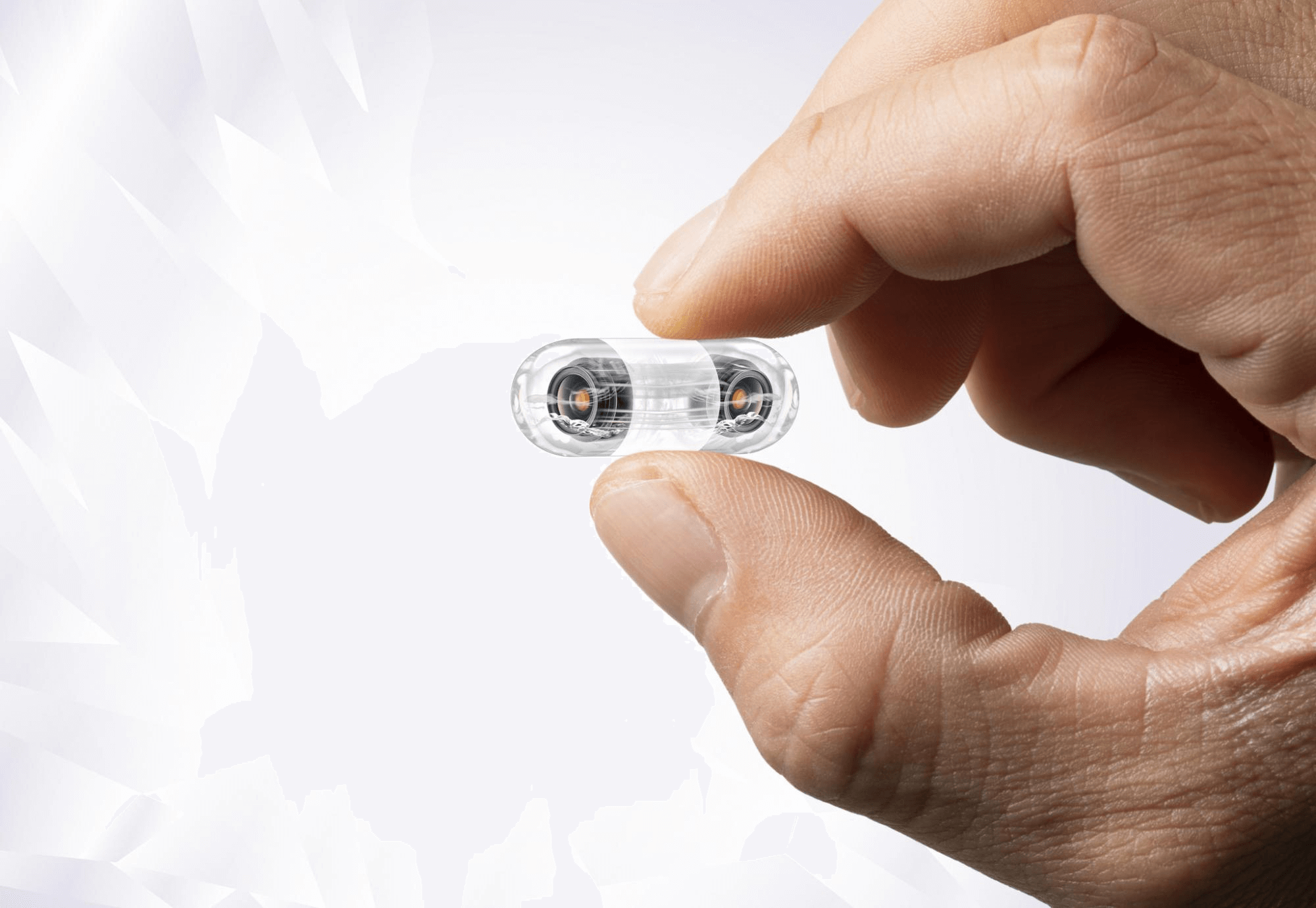

Figura 5: Utilizări medicale ale comutatoarelor de stuf în pillcam

Întrerupătoarele de stuf sunt utilizate în multe dispozitive medicale.Unul dintre cele mai bune exemple este Pillcam, o cameră mică care poate fi înghițită.Pillcam îi permite medicilor să se uite în interiorul sistemului digestiv fără a avea nevoie de o intervenție chirurgicală.Comutatorul de stuf este o parte majoră a modului în care funcționează pillcam.

Când un pacient înghite pilula, acesta călătorește prin sistemul digestiv pentru a face poze.Pentru a economisi durata de viață a bateriei, dispozitivul rămâne oprit până când ajunge la locul potrivit din corp.Aici ajută comutatorul de stuf.Folosind un magnet extern, medicul poate porni pillcam la momentul potrivit.Această activare întârziată ajută la asigurarea bateriei, care este mică din cauza dimensiunii dispozitivului, durează suficient de mult pentru a termina examenul.

Sensibilitatea comutatorului de stuf este foarte utilă în această situație.Poate simți câmpul magnetic din magnetul extern chiar și prin țesuturile corpului.Această abilitate asigură activarea cu exactitate și fiabilă fără contact direct sau declanșatoare complexe.Puterea câmpului magnetic și sensibilitatea comutatorului de stuf trebuie ajustată fin pentru a vă asigura că activarea se întâmplă corect și numai la momentul potrivit.Dimensiunea mică a comutatorului de trestie este o potrivire perfectă pentru pillcam, care trebuie să fie suficient de mică pentru a fi înghițită cu ușurință.Mărimea compactă a comutatorului de stuf îi permite să facă parte din pillcam fără a -l face voluminos sau greu.Acest design asigură că dispozitivul este ușor de înghițit și poate trece prin tractul digestiv fără a provoca disconfort sau blocaj.

Avantajele comutatoarelor de stuf

Întrerupătoarele de stuf oferă multe beneficii care le fac mai bune decât alte tipuri de senzori, cum ar fi senzorii cu efect Hall.

Protecție electrică excelentă: părțile unui comutator de stuf sunt bine protejate de mediul exterior și unul de celălalt.Acest lucru împiedică trecerea cureților nedoriti, asigurându -se că dispozitivul funcționează în siguranță și în mod fiabil.Acest lucru este foarte util în situațiile în care un control electric precis este foarte important.

Rezistență electrică scăzută: Când contactele comutatorului se închide, acestea creează o cale directă și cu rezistență redusă pentru ca curentul să curgă.Aceasta înseamnă că există foarte puține pierderi de energie și o eficiență mai mare, ceea ce este foarte util în situațiile în care este necesară economisirea de energie și eficiență ridicată.

Flexibilitatea în gestionarea diferitelor condiții: întrerupătoarele de stuf pot gestiona o gamă largă de tensiuni, încărcări și frecvențe.Spre deosebire de unii senzori care au nevoie de condiții specifice pentru a funcționa, întrerupătoarele de stuf pot funcționa în multe situații electrice.Această flexibilitate le face bune pentru multe utilizări, de la semnalizarea cu putere redusă pe dispozitive electronice până la controlul circuitelor de mare putere în mașinile industriale.

Fiabilitate ridicată: Comutatoarele de stuf sunt făcute pentru a lucra pentru miliarde de cicluri, fără a se descompune.Modul în care funcționează comutatorul Reed, cu mișcarea fizică a părților sale, este conceput pentru a gestiona utilizarea repetată fără a se purta.Această durabilitate asigură fiabilitatea pe termen lung și reduce nevoia de întreținere sau înlocuire frecventă.Acest lucru este foarte util în situațiile în care timpul de oprire este costisitor sau inacceptabil.

Construcție sigilată pentru siguranță și durabilitate: contactele sunt închise într -o carcasă de sticlă umplută cu un gaz inert precum azotul, care îi protejează de rugină și uzură.Această etanșare etanșă menține praf, umiditate și alți contaminanți care ar putea afecta funcționarea comutatorului.Drept urmare, întrerupătoarele de stuf pot fi utilizate în medii dure sau explozive, unde întrerupătoarele obișnuite ar putea eșua din cauza expunerii la elemente dăunătoare sau unde o scânteie ar putea provoca un incendiu.

Comparația comutatorului de stuf cu senzorii cu efect Hall

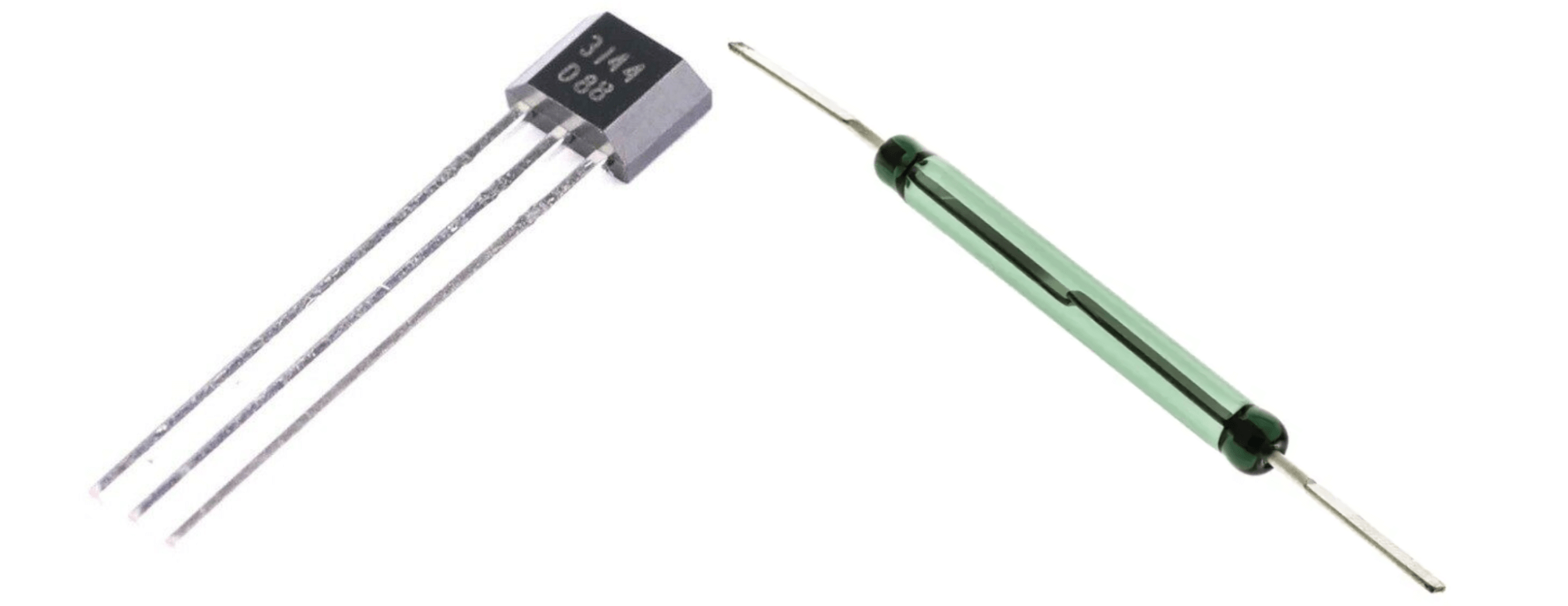

Figura 6: Comparația comutatorului Reed cu senzorii Efect Hall

Senzorii de efect Hall și întrerupătoarele de stuf au puncte forte și sunt bune pentru diferite utilizări.Iată o comparație simplă a punctelor lor principale.

Întrerupătoarele de stuf oferă o izolare electrică mai bună, deoarece sunt mecanice și își separă fizic contactele atunci când sunt deschise.Acest lucru reduce riscul de zgomot electric și interferențe, ceea ce face comutatoarele de stuf mai bune pentru situațiile în care aceste probleme contează.

Întrerupătoarele de stuf au o rezistență electrică mai mică atunci când sunt închise, de obicei până la 0,05 ohmi.Aceasta reduce pierderea de energie și căldura în circuite.Senzorii de efect Hall au o rezistență mai mare, care poate fi sute de ohmi.Această rezistență mai mare poate duce la mai multe probleme de utilizare a puterii și încălzire, în special în situații cu curent ridicat.

Senzorii de efect Hall au nevoie de circuite mai complicate pentru a funcționa.Au nevoie de o sursă de alimentare constantă și de piese suplimentare, cum ar fi amplificatoare și regulatoare de tensiune pentru a produce un semnal de ieșire util.Acest lucru face ca proiectarea și costul sistemelor să folosească senzorii Hall Effect mai complexe.Întrerupătoarele de stuf sunt mult mai simple și au nevoie de doar două fire pentru a se conecta și a lucra, acționând ca un comutator direct într -un circuit, fără a avea nevoie de putere externă sau de circuite de suport complexe.

Senzorii de efect Hall sunt foarte sensibili și răspund rapid datorită naturii lor în stare solidă, ceea ce le face perfecte pentru utilizările care au nevoie de o detectare exactă și rapidă a câmpului magnetic.Întrerupătoarele de stuf, în timp ce un pic mai lent, răspund suficient de rapid pentru multe utilizări practice și pot funcționa bine în multe medii diferite, inclusiv locuri în care ar putea exista explozii și setări industriale dure.

Caracteristicile comutatorului Reed: fiabilitate și viață lungă

Întrerupătoarele de stuf sunt cunoscute pentru că sunt foarte fiabile și durează mult timp.Modul în care se mișcă mecanic nu poartă materialele utilizate în ele, ceea ce adaugă foarte mult durabilitatea lor.Aceasta înseamnă că piesele din interiorul unui comutator de stuf nu suferă de aceeași deteriorare care poate determina eșecul altor întrerupătoare mecanice.Motivul principal pentru aceasta este mișcarea fizică minimă implicată atunci când comutatorul funcționează.Lamele de stuf se deplasează doar spre sau departe unul de celălalt, fără prea multă frecare mecanică sau încordare, asigurându -se că durează mult timp.

Proiectarea întrerupătoarelor de stuf include contacte care sunt sigilate în interiorul unei carcase de sticlă.Această etanșare este foarte importantă, deoarece ține contactele departe de mediul exterior, oprind coroziunea atmosferică și murdăria să intre și să afecteze performanța.Acest lucru face ca comutatoarele de stuf deosebit de bune pentru a fi utilizate în locurile în care în interiorul carcasei de sticlă păstrează un mediu intern stabil care protejează contactele împotriva ruginii și a altor tipuri de daune chimice.

Durata de viață lungă a unui comutator de stuf este afectată și de sarcina electrică pe care o gestionează.Întrerupătoarele de stuf pot gestiona o gamă largă de sarcini electrice, de la curenți și tensiuni foarte mici și destul de mari.Când sunt utilizate în limitele specificate, comutatoarele de stuf pot efectua miliarde de cicluri de comutare fără a eșua.Acest lucru se datorează faptului că suprafețele de contact sunt făcute pentru a rezista la arcuirea electrică și la pitting, care sunt motive comune pentru care alte comutatoare nu reușesc.Materialele utilizate pentru contacte, cum ar fi tungstenul sau rodiul, sunt alese pentru puterea și rezistența lor la uzură.

• Comutatoarele de stuf pot gestiona atât sarcini electrice joase, cât și mari

• Pot efectua miliarde de cicluri de comutare dacă sunt utilizate în limitele recomandate

• Contactele sunt fabricate din materiale puternice precum tungstenul sau rodiul pentru a rezista la uzura și prevenirea defecțiunii

• Suprafețele de contact sunt concepute pentru a rezista deteriorării provocate de scânteile electrice, ajutându -le să dureze mai mult

Când alegeți comutatoare de trestie

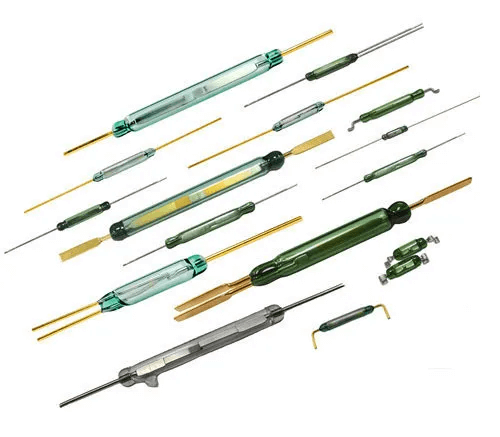

Figura 7: Diverse tipuri de comutatoare de stuf

Atunci când alegeți comutatoare de stuf, veți găsi multe modele și configurații disponibile.Aceste tipuri diferite sunt făcute pentru utilizări specifice, asigurându -se că fiecare fel satisface diferite nevoi.Întrerupătoarele de stuf simple sunt părți de bază care nu au nevoie de o sursă de alimentare constantă pentru a funcționa.Acest lucru le face să economisească energie și utilă în mai multe scopuri.

Unele tipuri de specialitate, cum ar fi întrerupătoarele cu efect de hol, sunt concepute pentru sarcini de detectare continuă, cum ar fi senzori de proximitate sau detectoare de viteză.Spre deosebire de întrerupătoarele simple de stuf, acestea au nevoie de circuite suplimentare și de un flux constant de curent electric pentru a funcționa.Acest lucru le face mai complexe, dar potrivite pentru joburi care necesită monitorizare continuă și răspunsuri rapide.

Tipuri populare de comutatoare de stuf

Comutatoare de stuf Arduino: Utilizat în module, contoare, viteze de viteză și relee.Acestea sunt părți versatile care funcționează bine cu microcontrolerele Arduino pentru diverse proiecte de bricolaj și prototipare.

Întrerupătoare de stuf impermeabil: Fabricat să lucreze în mod fiabil în medii umede sau umede, ceea ce le face bune pentru aplicații în aer liber și echipamente marine.

Comutatoare de stuf electric: Folosit în circuite care au nevoie de tensiune mică și medie și de comutare curentă.

NC (în mod normal închis) Comutatoare de stuf: Rămâi închis până se aplică un câmp magnetic, moment în care deschid circuitul.

Comutatoare de stuf magnetic: Sensibil la câmpuri magnetice și utilizat în aplicații în care detectarea exactă a câmpului magnetic este foarte utilă.

Întrerupătoare de stuf din plastic: Înglobată în carcase din plastic, oferind o protecție suplimentară împotriva factorilor de mediu și daune mecanice.

Comutatoare de stuf cu curent ridicat: Construit pentru a gestiona curenții mai mari, ceea ce le face bune pentru aplicațiile industriale unde este nevoie de o comutare mai mare a puterii.

Comutatoare de stuf încapsulate: Sigilat într -o incintă pentru a le proteja de condițiile dure de mediu și de daune fizice.

Comutatoare de stuf cilindrice: Format pentru o integrare ușoară în carcasele tubulare, adesea utilizate în sistemele de securitate și senzorii de poziție.

Comutatoare de stuf bistabile: Rămâneți în ultima lor stare (deschisă sau închisă) până când se aplică un câmp magnetic de polaritate opusă, ceea ce le face utile în aplicațiile care au nevoie de retenție stabilă de stare fără putere continuă.

Bunând comutatoare de stuf: Similar cu întrerupătoarele bistabile, acestea rămân în starea lor comutată după ce magnetul este îndepărtat până când se aplică un câmp magnetic invers.

Comutatoare de trestie de schimbare: Aveți mai multe contacte și pot comuta între diferite circuite, ceea ce le face utile în operațiunile complexe de comutare.

Comutatoare de stuf Hamlin: Cunoscut pentru fiabilitatea lor și utilizat în diferite aplicații industriale și auto.

Senzori cu efect de sală: Nu comutatoare din trestie din punct de vedere tehnic, dar deseori incluse în discuții similare.Ei detectează prezența unui câmp magnetic prin efectul holului și au nevoie de putere continuă și de circuite suplimentare.

Comutatoare mini de stuf: Mic și proiectat pentru aplicații cu spațiu limitat, cum ar fi dispozitive medicale și electronice compacte.

Comutatoare de stuf micro: Chiar mai mic decât mini comutatoare de stuf, utilizate în aplicații electronice foarte compacte.

Fiecare tip de comutator Reed oferă beneficii unice, adaptate nevoilor specifice, fie pentru aplicații industriale, auto, electronice de consum sau de senzor specializate.Înțelegerea diferențelor dintre aceste tipuri vă poate ajuta să alegeți comutatorul de stuf potrivit pentru utilizarea dvs. specifică, asigurând o performanță și o fiabilitate bună.

Concluzie

Întrerupătoarele de stuf sunt uimitoare, deoarece sunt simple, fiabile și pot fi utilizate în multe feluri.Se găsesc în articole de zi cu zi, ajută la păstrarea oamenilor în siguranță în dispozitivele medicale și lucrează bine în locuri de muncă industriale dure.Învățând cum funcționează, din ce sunt făcute și de ce sunt utile, putem vedea de ce comutatoarele de stuf sunt adesea alese prin alte opțiuni, cum ar fi senzorii cu efect Hall.Ei pot gestiona multe sarcini diferite, durează mult timp și pot lucra eficient, ceea ce le face un must-have în tehnologia de astăzi.Pe măsură ce continuăm să dezvoltăm noi gadgeturi și instrumente, comutatoarele Reed vor continua să se asigure că totul funcționează lin și în siguranță.

Întrebări frecvente [FAQ]

1. Pentru ce este folosit un comutator de stuf?

Un comutator de stuf este folosit în multe lucruri.Ajută în sistemele de securitate să detecteze dacă ușile sau ferestrele sunt deschise.Este utilizat în aparatele de acasă, cum ar fi mașinile de spălat pentru a verifica dacă capacul este închis.În dispozitive medicale precum pillcam, ajută la controlul la momentul în care dispozitivul se pornește.Întrerupătoarele de stuf sunt de asemenea utilizate în mașini pentru senzori de ușă și în biciclete pentru a măsura viteza.

2. Cum funcționează un comutator de flux de stuf?

Un comutator de flux de stuf funcționează simțind dacă fluidul se mișcă.Are un comutator de stuf și un plutitor magnetic.Când fluidul se deplasează prin conductă, plutitorul se mișcă și apropie magnetul de comutatorul de stuf.Acest câmp magnetic face ca trestii să se reunească, închizând circuitul și arătând că fluidul curge.

3. Este un comutator de stuf un releu?

Un comutator de stuf nu este un releu.Ambele pot controla circuitele, dar un comutator de stuf folosește magneți pentru a deschide sau închide un circuit.Un releu este un comutator operat de electricitate care folosește un electromagnet pentru a muta comutatorul.

4. Cum activați un comutator Reed?

Activați un comutator de stuf aducând un magnet aproape de el.Magnetul face ca trestii să se deplaseze unul spre celălalt, închizând golul și completarea circuitului.Când luați magnetul, trestii se separă, deschizând circuitul.

5. Cum verificați dacă funcționează un comutator de stuf?

Pentru a verifica dacă funcționează un comutator de stuf, utilizați un multimetru pentru a măsura continuitatea.Puneți cablurile multimetrice pe firele comutatorului Reed.Când apropiați un magnet aproape de comutator, multimetrul ar trebui să arate un circuit închis (continuitate).Când îndepărtați magnetul, multimetrul ar trebui să arate un circuit deschis (fără continuitate).Acest lucru arată că comutatorul Reed funcționează corect.
