Motoare cu inducție monofazată

Motoarele cu inducție monofazată joacă un rol important în sistemele electrice moderne, deoarece sunt ușor de utilizat, fiabile și rentabile.Acestea rulează pe curent alternativ monofazat (AC) și sunt utilizate pe scară largă în aparatele gospodărești și comerciale, cum ar fi fanii, mașinile de spălat și aspiratoarele.Aceste motoare schimbă energia electrică în energie mecanică prin inducție electromagnetică.Chiar dacă designul lor este simplu, se confruntă cu provocări precum incapacitatea de a începe de unul singur, care este rezolvată folosind mecanisme precum condensatoare și înfășurări auxiliare.Acest articol analizează construcția, principiile de lucru, avantajele, dezavantajele și aplicațiile motoarelor de inducție monofazate, oferind o înțelegere completă a funcționării și importanței lor.

Catalog

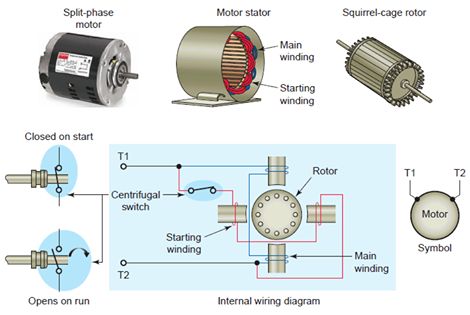

Figura 1: Prezentare generală a motorului cu inducție monofazată

Ce sunt motoarele cu inducție monofazată

Un motor de inducție monofazat este un motor electric care rulează pe curent alternativ monofazat (AC).Aceste motoare transformă energia electrică în energie mecanică folosind interacțiuni electromagnetice.Sunt obișnuiți în aparatele de acasă, cum ar fi fanii, mașinile de spălat, aspiratoarele și multe altele, deoarece sunt simple de construit și ușor de întreținut.

Un motor de inducție monofazat funcționează pe un sistem de alimentare monofazat, care este mai frecvent în case și întreprinderi decât sisteme trifazate.Aceste sisteme sunt mai accesibile și răspund nevoilor de energie mai mică tipice în case, magazine și birouri.Proiectarea motoarelor cu inducție monofazată este simplă, ceea ce le face rentabile, fiabile și ușor de întreținut.Din cauza acestor beneficii, acestea sunt utilizate pe scară largă în aparate, cum ar fi aspiratoare, fani și mașini de spălat, precum și în dispozitive precum pompele centrifuge și suflante.

Când porniți un motor de inducție monofazat, acesta este conectat la o sursă de alimentare monofazată.Deoarece motoarele monofazate nu pot începe de unul singur, au nevoie de un mecanism de pornire, cum ar fi un condensator sau o înfășurare auxiliară.Acest mecanism creează o schimbare de fază, făcând un câmp magnetic rotativ care induce curent în rotor.Odată ce motorul pornește, mecanismul de pornire, adesea un condensator sau o înfășurare auxiliară, este de obicei deconectat de un comutator centrifugal sau un releu electronic.Motorul rulează apoi doar pe înfășurarea principală.În timpul funcționării, rotorul urmărește câmpul magnetic rotativ creat de stator, determinând rotirea motorului.

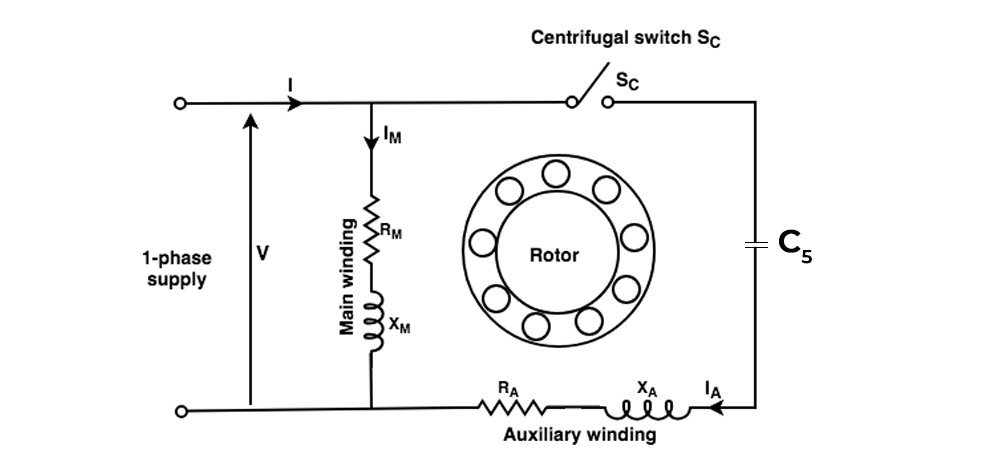

Figura 2: Diagrama motorului cu inducție monofazată

Construcția de motoare cu inducție monofazată

Construcția unui motor de inducție monofazat include două părți principale: statorul și rotorul.Fiecare parte joacă un rol cheie în funcționalitatea motorului.

Stator

Statorul este partea care nu este în mișcare a motorului și are bobine care primesc sursa de curent alternativ.Statorul unui motor de inducție monofazat este confecționat din foi subțiri de oțel pentru a reduce pierderea de energie.Aceste foi au sloturi care dețin statorul sau bobina principală.Oțelul de siliciu este de obicei utilizat pentru aceste foi pentru a reduce pierderea de energie din cauza magnetismului.

Statorul are două bobine: bobina principală și bobina auxiliară.Bobina principală creează câmpul magnetic care induce curent în rotor, în timp ce bobina auxiliară ajută la crearea unei schimbări de fază în câmpul magnetic, ajutând la pornirea motorului.Această bobină este plasată într-un unghi de 90 de grade față de bobina principală.

Rotor

Rotorul este partea motorului care se învârte și mișcă sarcina mecanică prin ax.În motoarele cu inducție monofazată, rotorul este de obicei de tip cușcă veveriței.Acest tip are bare de aluminiu sau cupru plasate într -un miez rotund.Aceste bare sunt conectate la ambele capete prin inele de capăt, formând o buclă, motiv pentru care se numește „cușcă veveriței”.Rotorul este construit cu aceste bare care acționează ca conductoare, iar inelele de capăt le conectează la ambele capete.Sloturile care țin barele sunt înclinate pentru a scădea zgomotul și pentru a preveni blocarea magnetică.

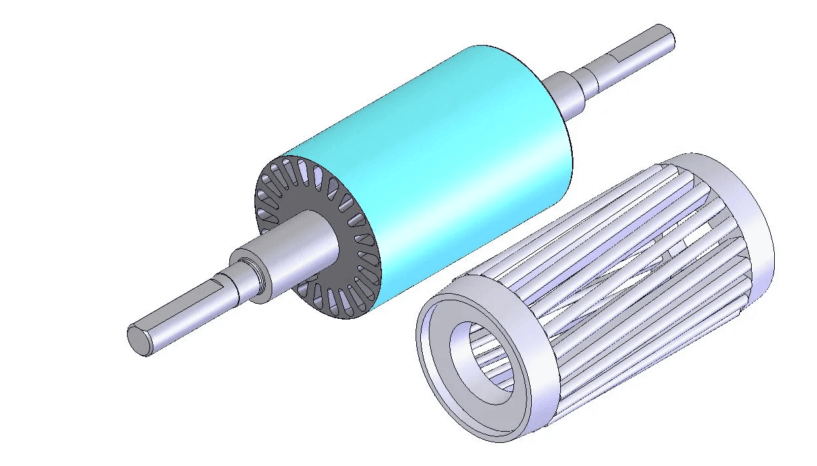

Figura 3: Proiectarea rotorului cuștii veveriței

Principiul de lucru al motoarelor cu inducție monofazată

Motoarele cu inducție monofazată funcționează prin inducție electromagnetică.Când este conectat la o sursă de alimentare cu curent alternativ, înfășurarea statorului creează un câmp magnetic în schimbare.Acest câmp induce un curent în rotor, care apoi își formează propriul câmp magnetic.Interacțiunea dintre aceste câmpuri magnetice produce forța necesară pentru a roti rotorul.

Câmpul magnetic alternativ în stator, condus de alimentarea cu curent alternativ, induce o forță electromotivă (EMF) în conductoarele rotorului bazate pe legea inducției electromagnetice a lui Faraday.Acest EMF indus generează curenți în barele rotorului, fabricate de obicei din aluminiu sau cupru.Acești curenți creează un câmp magnetic secundar în jurul barelor de rotor.Interacțiunea dintre câmpurile magnetice ale statorului și rotorului generează o forță, cunoscută sub numele de forța Lorentz, care produce cuplul pentru a roti rotorul.

Motorul atinge o stare de echilibru în care viteza rotorului este puțin mai mică decât viteza sincronă a câmpului magnetic al statorului.Această diferență de viteză, numită alunecare, este necesară pentru inducerea continuă a curentului în rotor, menținând motorul în funcțiune.Atâta timp cât sursa de curent alternativ este prezentă, acest proces continuă, conducând rotația motorului.

Pentru a porni motorul, mecanisme precum condensatoare sau înfășurări auxiliare sunt utilizate pentru a crea o schimbare inițială de fază, generând un câmp magnetic rotativ pentru a porni rotorul.Odată ce rotorul câștigă o viteză suficientă, aceste ajutoare de pornire sunt de obicei deconectate, permițând motorului să funcționeze pe înfășurarea principală.Întreținerea regulată, inclusiv verificarea încărcării și asigurarea ventilației adecvate, ajută la prevenirea problemelor precum supraîncălzirea și uzura mecanică, asigurând o performanță bună și o viață lungă.

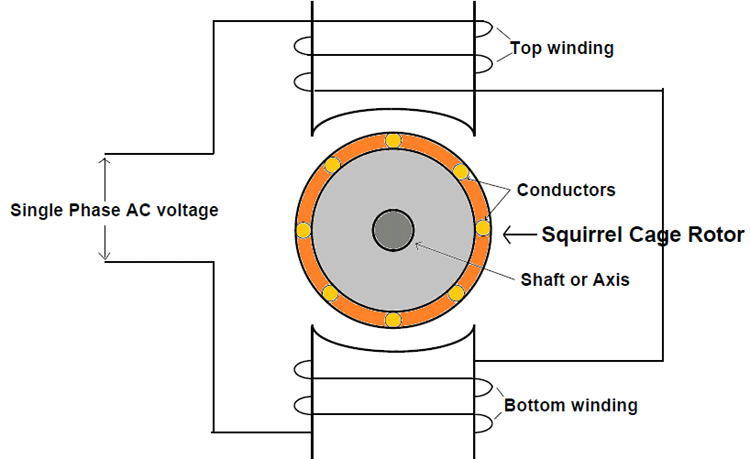

Figura 4: Inducția electromagnetică în motoarele cu inducție monofazată

De ce motoarele cu inducție monofazată nu se auto-stabilește

Spre deosebire de motoarele trifazate, motoarele cu inducție monofazată nu pot începe de la sine.Acest lucru se datorează faptului că curentul alternativ monofazat creează un câmp magnetic care agită în loc de unul rotativ.Acest câmp de agitare acționează ca două câmpuri magnetice care se învârt în direcții opuse cu o rezistență egală.Când motorul încearcă să pornească, aceste câmpuri se anulează reciproc, ceea ce face ca nicio forță să întoarcă rotorul.

Conform teoriei dublei câmpuri rotative, orice curent alternativ poate fi împărțit în două părți.Fiecare parte are jumătate din puterea curentului inițial și se rotesc în direcții opuse.De exemplu, un flux magnetic, φ, poate fi împărțit în două părți: una care se deplasează înainte și cealaltă mișcare înapoi.La început, aceste părți sunt egale în forță, dar se mișcă în direcții opuse, anulându -se reciproc și creând nicio forță pentru a transforma rotorul.

Construirea unui motor în două faze pentru a rezolva probleme monofazate

Pentru a remedia problema monofazată, o modalitate bună este de a face un motor în două faze care poate crea o putere în două faze dintr-o alimentare monofazată.Aceasta înseamnă proiectarea unui motor cu două bobine care sunt plasate la 90 de grade între ele electric.Aceste bobine li se oferă apoi două faze de curent, care sunt, de asemenea, deplasate cu 90 de grade în timp.

Acest tip de motor se numește motor condensator de împărțire permanentă.Cheia lucrării sale este utilizarea unui condensator, care creează schimbarea de fază necesară între curenții din cele două bobine.Făcând această schimbare de fază, motorul poate produce un câmp magnetic rotativ, similar cu ceea ce ar fi făcut printr-o adevărată sursă de alimentare în două faze.

Rezultatul este un motor care poate porni și rula bine pe o alimentare monofazată în timp ce copiază performanța unui motor în două faze.Această metodă rezolvă problemele motoarelor monofazate, care au adesea probleme cu puterea de pornire și funcționarea netedă.Motorul condensator de split permanent amestecă simplitatea și disponibilitatea puterii monofazate cu performanțele mai bune ale unui sistem motor în două faze.

Motoare condensatoare permanente

Figura 5: Motoare condensatoare permanente

Motoarele condensatoare de split permanent folosesc un condensator care este întotdeauna conectat în serie cu înfășurarea auxiliară.Această configurație creează o schimbare de fază atât pentru pornire, cât și pentru rulare, permițând motorului să pornească și să funcționeze eficient.Aceste motoare sunt mai simple și mai fiabile, deoarece nu au un comutator.Au două înfășurări (principale și auxiliare) distanțate de 90 de grade distanță.Condensatorul oferă schimbarea de fază necesară pentru a crea un câmp magnetic rotativ.

Cu toate acestea, acest tip de motor experimentează creșterea curentului curent și a timpului înapoi, pe măsură ce se accelerează, provocând pulsiuni ale cuplului la viteză maximă.Pentru a rezolva acest lucru, condensatorul este menținut mic pentru a minimiza pierderile.Pierderile sunt mai mici decât cele ale unui motor cu pol umbrit, iar această configurație funcționează bine până la 1/4 cai putere (200 wați).Direcția motorului este ușor inversată prin comutarea condensatorului în serie cu cealaltă înfășurare.Aceste motoare sunt utilizate în ventilatoare de tavan, ventilatoare ale suflantei și utilaje de birou.

Metode de pornire pentru motoare cu inducție monofazată

Pentru a rezolva problema auto-începerii în motoare, sunt utilizate diverse tehnici pentru a crea un câmp magnetic rotativ inițial.Aceste metode includ motoare de inducție în fază divizată, motoare de inducție de pornire a condensatorului, motoare de inducție conduse de condensator, motoare cu condensatoare permanente și motoare cu pol umbrite.

Motoare de inducție în fază divizată

Motoarele cu inducție în fază divizată folosesc două înfășurări: o înfășurare principală și o înfășurare auxiliară, așezate la 90 de grade.Înfășurarea auxiliară are o rezistență mai mare și o reactanță inductivă mai mică, provocând o schimbare de fază între curenții din cele două înfășurări.Această schimbare de fază creează un câmp magnetic rotativ, permițând pornirea motorului.

În timpul funcționării, ambele înfășurări sunt energizate pentru a porni motorul.Odată ce motorul ajunge la aproximativ 70-80% din viteza maximă, un comutator centrifugal deconectează înfășurarea auxiliară.Motorul continuă să funcționeze pe înfășurarea principală.Aceste motoare sunt utilizate în ventilatoare, suflante și mici mașini -unelte.

Motoare de inducție de pornire a condensatorului

În motoarele de pornire a condensatorului, un condensator este conectat în serie cu înfășurarea auxiliară.Acest condensator îmbunătățește deplasarea de fază între curenții din înfășurările principale și auxiliare, oferind un cuplu de pornire mai mare.Un comutator centrifugal deconectează înfășurarea auxiliară odată ce motorul atinge o anumită viteză.Aceste motoare sunt utilizate în aplicații care necesită un cuplu inițial semnificativ, cum ar fi compresoarele de aer, pompele și frigiderele.

Motoare de inducție conduse de condensator condensator

Motoarele conduse de condensator de condensator folosesc două condensatoare: un condensator de pornire pentru un cuplu de pornire ridicat și un condensator de rulare pentru o performanță îmbunătățită.Condensatorul de pornire oferă un cuplu de pornire ridicat, în timp ce condensatorul de rulare rămâne în circuit pentru a îmbunătăți eficiența în funcțiune.Condensatorul de pornire este deconectat de un comutator centrifugal odată ce motorul atinge viteza dorită.Aceste motoare sunt utilizate în frigidere, aparate de aer condiționat și pompe grele.

Motoare cu pole umbrite

Motoarele cu pole umbrite folosesc inele de cupru (bobine de umbrire) în jurul unei părți a piesei polului.Aceste bobine de umbrire creează un câmp magnetic întârziat, producând un efect rotativ care ajută la pornirea motorului.Aceste motoare sunt simple și ieftine, dar oferă un cuplu de pornire scăzut și eficiență.Motoarele cu pole umbrite sunt utilizate pe dispozitive mici, cum ar fi ventilatoarele, uscătorii și pompele mici.

Comparație între motoarele de inducție monofazate și trifazice

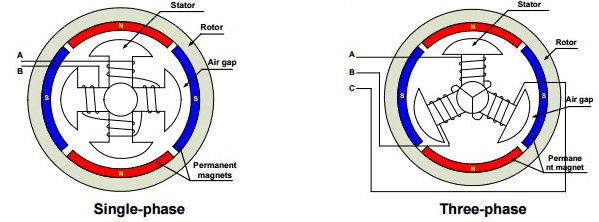

Figura 6: Motoare de inducție monofazate și trifazice

Motoarele cu inducție monofazată sunt destul de diferite de motoarele de inducție trifazate în ceea ce privește construirea, performanța și eficiența.Motoarele monofazate au un design mai simplu, cu mai puține înfășurări.Acest lucru le face mai mici și mai ieftine, dar nu funcționează la fel de bine și sunt mai puțin eficiente.Motoarele monofazate au un factor de putere mai mic, deoarece nu au un câmp magnetic rotativ continuu.Acest lucru înseamnă că atrag mai mult curent pentru a produce aceeași putere de putere în comparație cu motoarele trifazate.În schimb, motoarele trifazice folosesc în mod continuu toate cele trei înfășurări, ceea ce îmbunătățește factorul de putere și reduce atragerea curentă pentru aceeași putere de putere.

Pentru aceeași dimensiune, un motor trifazat poate produce mai multă energie, deoarece folosește toate cele trei înfășurări simultan, în timp ce un motor monofazat folosește o singură înfășurare simultan.Această utilizare constantă a tuturor înfășurărilor în motoarele trifazice permite o mai bună conversie a energiei electrice în energie mecanică.Motoarele trifazice generează un cuplu de pornire mai mare din cauza câmpului magnetic rotativ continuu creat de alimentarea trifazată.Motoarele monofazate au nevoie de piese suplimentare, cum ar fi condensatoare sau înfășurări auxiliare, pentru a crea suficient cuplu de pornire.Aceste părți de pornire creează o schimbare inițială de fază pentru a produce un câmp magnetic rotativ necesar pentru a porni mișcarea rotorului.

Motoarele trifazate sunt mai eficiente, deoarece împărtășesc sarcina electrică pe trei înfășurări.Această partajare reduce curentul pe înfășurare, scăderea pierderilor electrice și acumularea de căldură.Motoarele monofazate au pierderi mai mari din cauza câmpului magnetic pulsant, ceea ce duce la o rezistență electrică mai mare și la căldură în înfășurări.Practic, motoarele trifazate sunt mai bune pentru utilizările industriale și comerciale, unde sunt necesare energie ridicată și eficiență.Ele funcționează mai lin, au un cuplu de pornire mai mare și funcționează mai bine în general.Motoarele monofazate sunt bune pentru utilizări mai mici, cu putere redusă, dar au nevoie de o atenție atentă la metodele de pornire și la gestionarea sarcinii pentru a rula în mod fiabil.Întreținerea regulată este necesară pentru a minimiza pierderile mai mari și pentru a preveni problemele de supraîncălzire care vin cu motoare monofazate.

Circuit echivalent de motoare cu inducție monofazată

Circuitul echivalent al unui motor de inducție monofazat este creat folosind teoria rotativă a câmpului dublu sau teoria transversală.Aceste teorii ne ajută să înțelegem cum funcționează motorul în diferite condiții.

Teoria rotativă cu câmp dublu

Această teorie spune că orice cantitate alternativă poate fi împărțită în două părți care se rotesc în direcții opuse.Într-un motor de inducție monofazat, câmpul magnetic principal poate fi împărțit în două componente care se deplasează în direcții opuse.Aceste componente interacționează cu rotorul pentru a produce cuplul necesar.Parametrii echivalent ai circuitului includ rezistența înfășurării principale (R1M), reactanța la scurgere a înfășurării principale (X1M), a reactanței magnetizante (XM), a rezistenței rotorului de standstill menționate la înfășurarea principală (R2 ') și a standstillReactanța la scurgeri ale rotorului se referă la înfășurarea principală (x2 ').

Teoria transversală

Teoria transversală a câmpului analizează modul în care mișcarea rotorului afectează câmpul magnetic al statorului, ceea ce este important pentru înțelegerea comportamentului motor.Studiind această interacțiune, putem descoperi parametrii echivalent ai circuitului pentru a analiza și prezice performanța motorie.Circuitul echivalent include rezistența statorului (R1), reactanța statorului (X1), rezistența la rotor (R2 ') menționată la partea statorului, reactanța rotorului (x2') menționată la partea statorului și reactanța magnetizantă (XM).

Acest circuit facilitează analizarea curentului, tensiunii, factorului de putere, eficienței și cuplului.Ne ajută să înțelegem cum pornește și rulează motorul.Inginerii folosesc circuitul echivalent pentru a îmbunătăți proiectarea, diagnosticarea defecțiunilor și pentru a dezvolta strategii de control pentru reglarea vitezei și a cuplului.Înțelegerea acestui circuit este importantă pentru proiectarea, funcționarea și menținerea motoarelor de inducție monofazată, ceea ce le îmbunătățește performanța în diferite aplicații.

Aplicații, avantaje și dezavantaje ale motoarelor cu inducție monofazată

Motoarele cu inducție monofazată sunt foarte populare în case și întreprinderi, deoarece sunt simple, fiabile și nu prea scumpe.Știind unde sunt folosite, punctele lor bune și punctele lor proaste vă pot ajuta să alegeți motorul potrivit pentru ceea ce aveți nevoie.

Aplicații de motoare cu inducție monofazată

Motoarele cu inducție monofazată sunt utilizate în multe lucruri, deoarece sunt simple și fiabile.Se găsesc în aparatele de uz casnic, cum ar fi fanii, mașinile de spălat, aspiratoarele și frigiderele.În pompe, acestea sunt utilizate în pompe de apă și pompe.Compresoarele folosesc aceste motoare în compresoare de aer și compresoare de refrigerare.Sufnitele alimentate de aceste motoare sunt utilizate în sistemele HVAC.Procesoarele alimentare, cum ar fi mixere, măcinătoare și amestecuri, folosesc, de asemenea, motoare cu inducție monofazată.Aceste motoare sunt alese pentru aceste aplicații, deoarece funcționează bine și durează mult timp.

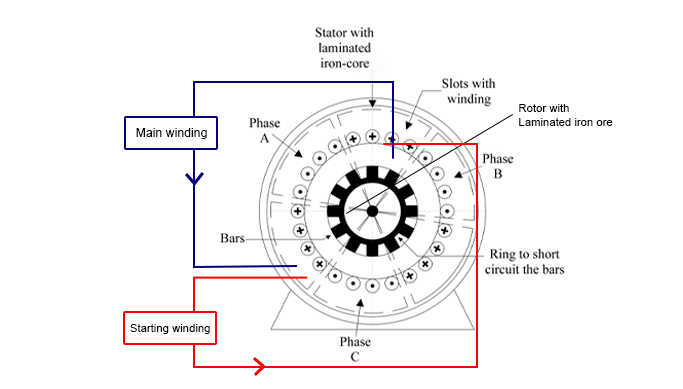

Figura 7: Aplicații comune ale motoarelor cu inducție monofazată

Avantajele motoarelor cu inducție monofazată

Motoarele cu inducție monofazată sunt plăcute din mai multe motive.Sunt construite pur și simplu, făcându -le ușor de îngrijit și mai ieftine de făcut și cumpărare, ceea ce economisește bani.Aceste motoare au dimensiuni diferite și niveluri de putere, ceea ce le face utile pentru multe locuri de muncă.Sunt construite pentru a dura mult timp și a lucra în mod fiabil, ceea ce înseamnă că nu se descompun des.Deoarece sunt accesibile, ușor de găsit și puternice, mulți oameni aleg motoare cu inducție monofazată pentru diverse utilizări.

Dezavantajele motoarelor cu inducție monofazată

Motoarele cu inducție monofazată au unele dezavantaje.Ei folosesc mai multă energie în comparație cu motoarele trifazate pentru a face aceeași treabă, ceea ce le face mai puțin eficiente.De asemenea, se luptă cu sarcini care au nevoie de o putere de pornire ridicată, cu excepția cazului în care se adaugă piese suplimentare.Pentru nevoile de mare putere, acestea nu sunt cea mai bună alegere, deoarece nu pot gestiona la fel de multă putere ca motoarele trifazate.

Concluzie

Motoarele cu inducție monofazată sunt utilizate pe scară largă în case și întreprinderi, deoarece au un design simplu și funcționează bine.Sunt accesibile și ușor de îngrijit, ceea ce le face bune pentru sarcini mici.Chiar dacă au nevoie de ajutor suplimentar pentru a începe de unul singur, îmbunătățiri precum condensatoarele de despărțire permanentă le-au îmbunătățit.Când le comparați cu motoarele trifazate, puteți vedea utilizările și limitele lor specifice.Utilizarea modelelor de circuit echivalente ajută la îmbunătățirea modului în care funcționează și la găsiți probleme.Pe măsură ce tehnologia crește, aceste motoare vor funcționa mai mult cu sisteme inteligente și Internet of Things (IoT), ceea ce le face mai utile și mai fiabile.Cunoașterea motoarelor cu inducție monofazată ajută la alegerea motorului potrivit pentru sarcini specifice și la asigurarea că acestea funcționează fără probleme.

Întrebări frecvente [FAQ]

1. Care sunt caracteristicile unui motor monofazat?

Motoarele monofazate sunt adesea utilizate în case și întreprinderi mici, deoarece sunt simple, ușor de utilizat și nu prea scumpe.Au mai puțină putere în comparație cu motoarele trifazate, ceea ce le face bune pentru sarcini ușoare, cum ar fi fanii care rulează, frigiderele și mașinile de spălat.Aceste motoare au nevoie de un dispozitiv de pornire, deoarece nu pot începe singuri.Sunt fiabile și pot dura mult timp când sunt utilizate corect.

2. Care este metoda de bază pentru a porni un motor de inducție monofazat?

Pentru a porni un motor de inducție monofazat, îl conectați la o sursă de alimentare monofazată.Deoarece nu poate începe de unul singur, se folosește un dispozitiv de pornire precum un condensator sau un plus de înfășurare.Acest dispozitiv creează o schimbare de fază, făcând un câmp magnetic rotativ care să se miște rotorul.Odată ce motorul atinge o anumită viteză, dispozitivul de pornire este oprit de un comutator sau releu, iar motorul funcționează pe înfășurarea principală.

3. Care este principiul de lucru al unui motor de inducție?

Un motor de inducție funcționează prin inducție electromagnetică.Când puterea de curent alternativă este aplicată la înfășurarea statorului, creează un câmp magnetic în schimbare.Acest câmp induce o forță electromotivă (EMF) în rotor, determinând curgerea curenților în barele rotorului.Interacțiunea dintre câmpul magnetic al statorului și curenții din rotor creează o forță care face ca rotorul să se rotească.Rotorul continuă să urmeze câmpul magnetic rotativ realizat de stator.

4. Care este diferența majoră între motoarele trifazate și motoarele monofazate?

Principala diferență este în alimentarea și utilizarea lor.Motoarele trifazate folosesc o sursă de alimentare trifazată, oferind mai multă energie și eficiență, ceea ce le face adecvate pentru sarcini industriale grele, cum ar fi curele transportoare și mașini mari.Motoarele monofazate folosesc o alimentare monofazată și sunt utilizate pentru sarcini mai ușoare în case și întreprinderi mici, cum ar fi administrarea de aparate de uz casnic.Motoarele trifazate pot începe de la sine, în timp ce motoarele monofazate au nevoie de o metodă de pornire suplimentară.

5. Care sunt precauțiile pentru motoarele cu inducție monofazată?

Când utilizați motoare cu inducție monofazată, asigurați-vă că sunt instalate corect cu conexiuni electrice sigure și împământare corectă.Verificați regulat dispozitivul de pornire pentru a vă asigura că funcționează în mod fiabil.Evitați supraîncărcarea motorului pentru a preveni supraîncălzirea și deteriorarea.Asigurați -vă că motorul are suficientă ventilație pentru a rămâne rece și faceți întreținere regulată pentru a verifica uzura.Conectați întotdeauna motorul la tensiunea și frecvența corectă, așa cum este specificat de producător pentru a evita problemele electrice.Acești pași ajută motorul să funcționeze în siguranță și eficient, făcând să dureze mai mult.
