Înțelegerea tehnologiei bobinei de inducție în inginerie electronică

Bobina de inducție, o piatră de temelie a ingineriei electromagnetice, întruchipează o fuziune perfectă a principiilor teoretice și a aplicațiilor practice.De bază pentru o gamă largă de sisteme electronice, aceste bobine demonstrează interacțiunea profundă între curenții electrici și câmpurile magnetice.O bobină de inducție este un conductor înfășurat în jurul unui material de bază, cu eficacitatea operațională care se bazează pe permeabilitatea magnetică a miezului și izolația electrică a sârmei.Înțelegerea nuanțată a modului în care funcționează aceste bobine, materialele utilizate în construcția lor și alegerile de proiectare asociate au un impact profund eficiența și fiabilitatea acestora.

Acest articol sapă în rolurile multifacetate și dinamica operațională a bobinelor de inducție, de la proprietățile lor electromagnetice de bază până la aplicațiile lor serioase în tehnologia modernă.Prin disecarea mecanicii operaționale, a parametrilor structurali și a provocărilor practice cu care se confruntă aceste bobine, obținem informații despre rolul lor necesar în circuitele electronice, subliniind poziția lor în orice, de la gestionarea puterii până la procesarea semnalului.

Catalog

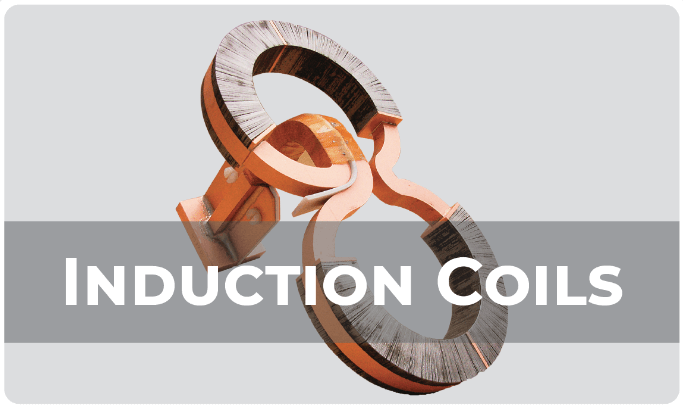

Figura 1: bobină de inducție

Decodarea bobinelor de inducție

O bobină de inducție funcționează prin stocarea energiei sub forma unui câmp magnetic, permițând tranziția netedă a energiei între curenții electrici și câmpurile magnetice.Acest proces este potrivit pentru capacitatea sa de a rezista schimbărilor bruște ale fluxului de curent.Când curentul încearcă să se schimbe rapid, bobina generează o opusă Forța electromotivă (EMF) pentru a -l stabiliza.Acest comportament este ghidat de principiul potrivit căruia EMF funcționează împotriva tensiunii care determină curentul, contribuind la netezirea fluctuațiilor rapide.Matematic, aceasta este descrisă de formula E = -L (D∅)/DT, unde L reprezintă inductanța bobinei și (d∅)/dtis viteza cu care se modifică fluxul magnetic.

Această proprietate a bobinei de inducție este utilizată pentru controlul modificărilor curente ale circuitelor electrice.Este utilizat pe scară largă în toate, de la filtrele de alimentare de bază până la sisteme mai sofisticate, cum ar fi echipamentele de telecomunicații, unde se dorește reglarea și procesarea precisă a semnalului.Capacitatea de a modera interacțiunile electromagnetice face ca bobina de inducție să fie o componentă cheie în multe dispozitive electronice.

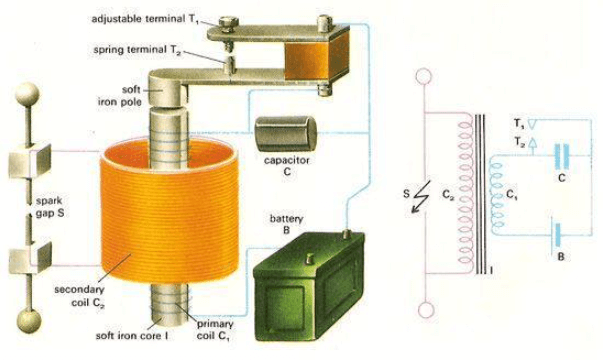

Figura 2: Componente ale unei bobine de inducție

Componente ale unei bobine de inducție

O bobină de inducție joacă un rol cheie în inginerie electromagnetică, ilustrând principii finale prin amestecul său de simplitate și complexitate.Construirea unei bobine de inducție implică un fir izolat strâns în jurul unui miez, având în vedere semnificativ performanțele bobinei.Nucleul poate fi fabricat din aer sau materiale magnetice precum ferita sau fierul.Alegerea materialului afectează fluxul magnetic al bobinei și inductanța generală, determinând cât de eficient funcționează bobina.

Izolarea firului este dinamică.Fără o izolare adecvată, dacă firele se ating reciproc, se pot produce scurtcircuite.Aceste pantaloni scurți perturbă funcția bobinei prin schimbarea inductanței sale și pot duce la eșecuri grave ale sistemului.În setări practice, izolația de pe sârmă se poate deteriora în timp din cauza căldurii excesive sau a creșterii de tensiune neașteptată.Când se întâmplă acest lucru, întreținerea este adesea necesară, ceea ce poate implica derularea cu atenție a bobinei sau, în cazuri severe, înlocuind -o în întregime.

Aceste probleme operaționale nu sunt exclusive pentru bobinele de inducție.Transformatoarele, care împărtășesc modele similare, pot suferi, de asemenea, de supraîncălzire, provocând scurtcircuite în rețeaua electrică.În scenariile cele mai grave, acest lucru ar putea duce la incendii în dispozitivele conectate la sistem.Astfel de riscuri evidențiază poziția de proiectare atentă, selecția materialelor și controlul calității în timpul procesului de fabricație.Asigurarea că bobina este construită pentru a rezista la potențialii stresori crește semnificativ fiabilitatea și siguranța acesteia.

Parametri de bază care definesc bobinele de inducție

Performanța unei bobine de inducție depinde în mare măsură de doi parametri cheie: inductanță și frecvență rezonantă.Inductanța măsoară capacitatea bobinei de a stoca energia magnetică și este influențată de factori precum numărul de viraje de sârmă și tipul de material de miez utilizat.Mai multe viraje sau un miez obținut din materiale cu permeabilitate magnetică ridicată, cum ar fi fierul sau feritul, duc la o inductanță mai mare, permițând bobinei să genereze un câmp magnetic mai puternic pentru o anumită cantitate de curent.În schimb, utilizarea unui miez de aer scade inductanța, dar este preferată în unele aplicații de înaltă frecvență datorită pierderilor de energie reduse.

Frecvența rezonantă este în egală măsură.Acesta marchează punctul în care bobina trece de la un comportament inductiv în primul rând la un comportament capacitiv, cu impedanța sa atingând un vârf.Această frecvență este deosebit de bogată în aplicații precum reglarea RF și procesarea semnalului, unde precizia în controlul undelor electromagnetice este potrivită.Inginerii trebuie să calculeze cu atenție această frecvență pentru a se asigura că bobina funcționează optim în circuite specifice, în special în cazul în care claritatea semnalului sau eficiența transferului de putere este inconsistentă.

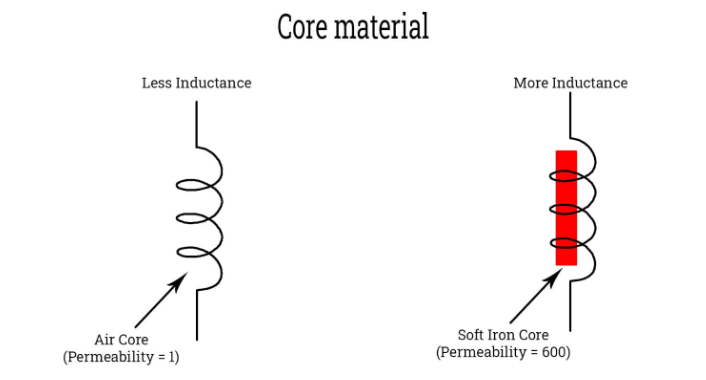

Figura 3: Material de bază pe bobina de inducție

Materiale de bază și proprietățile lor magnetice

Alegerea materialului de miez drept este de remarcat pentru optimizarea performanței unei bobine de inducție, deoarece acesta afectează direct capacitatea bobinei de a genera și menține un câmp magnetic.Această abilitate este măsurată prin permeabilitatea magnetică a materialului, ceea ce indică cât de ușor permite materialul de formare a unui câmp magnetic în comparație cu un vid.În general, materialele de miez se încadrează în trei categorii pe baza proprietăților lor magnetice: paramagnetice, diamagnetice și ferromagnetice.

Materialele ferromagnetice sunt utilizate cel mai frecvent în bobinele de inducție datorită permeabilității lor magnetice ridicate.Aceste materiale stimulează semnificativ inductanța bobinei, ceea ce le face extrem de eficiente pentru generarea unor câmpuri magnetice puternice.Drept urmare, miezurile ferromagnetice sunt ideale pentru aplicații precum transformatoare, motoare și relee electromagnetice, unde câmpurile magnetice puternice sunt benefice.

Provocări cu bobine de inducție imperfecte

În aplicațiile din lumea reală, performanța unei bobine de inducție diferă adesea de predicțiile teoretice datorate imperfecțiunilor în proiectare și materiale.Un factor major este rezistența firului de înfășurare, ceea ce determină acumularea căldurii în timpul funcționării.Această căldură reduce eficiența generală a bobinei prin risipirea de energie care altfel ar putea fi utilizată pentru funcția sa electromagnetică.În plus, aspectul The Wire creează o capacitate parazită, care modifică proprietățile electrice ale bobinei, afectând răspunsul și eficiența frecvenței sale.

Clasificarea pierderii de energie a bobinelor de inducție

Atunci când lucrează cu bobine de inducție, inginerii se concentrează pe reducerea a trei tipuri principale de pierderi de energie: pierderi rezistive, pierderi de miez și pierderi de flux magnetic.Fiecare afectează performanța bobinei în moduri diferite, necesitând strategii specifice pentru a le aborda eficient.

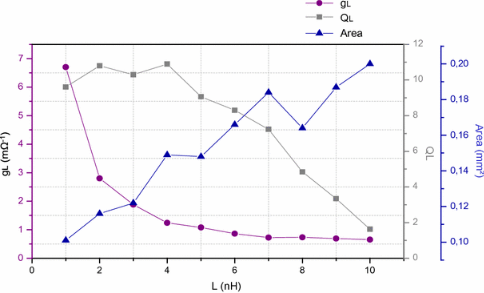

Figura 4: Pierderi rezistive

Pierderile rezistive provin din rezistența inerentă în firul șerpuitor al bobinei.În aplicațiile cu curent ridicat, această rezistență generează căldură, ceea ce scade eficiența bobinei și poate deteriora izolarea sârmei și miezul în timp.Această acumulare de căldură poate duce în cele din urmă la o defecțiune a bobinei, dacă nu este gestionată în mod corespunzător.Pentru a reduce pierderile rezistive, inginerii folosesc adesea fire cu o conductivitate mai bună, cum ar fi cupru sau argint, și implementează sisteme de răcire - cum ar fi ventilatoarele sau chiuvetele de căldură - pentru a disipa căldura mai eficient.

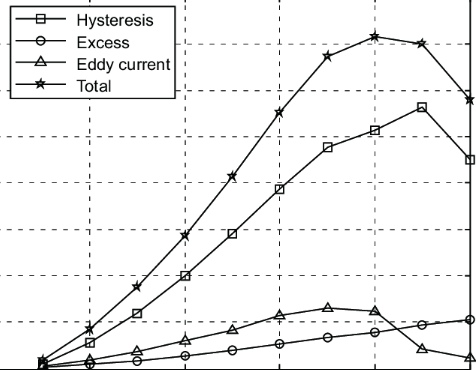

Figura 5: Pierderi de bază

Pierderile de miez sunt legate de comportamentul magnetic al materialului de bază și devin mai vizibile la frecvențe mai mari și curenți mai mici.Aceste pierderi constau în pierderi de histereză (cauzate de energia utilizată pentru magnetizarea și demagnetizarea miezului) și pierderile de curent eddy (curenți de circulație induși în miez).Inginerii pot reduce pierderile de miez prin selectarea materialelor cu pierderi scăzute de histereză, cum ar fi materiale magnetice moi și prin proiectarea miezului pentru a limita curenții de eddy.Acest lucru este adesea obținut prin utilizarea miezurilor laminate sau a aliajelor specializate care restricționează fluxul de curent nedorit.

Figura 6: Pierderi de flux magnetic

Pierderile de flux magnetic apar atunci când câmpul magnetic generat de bobină scapă de calea prevăzută, reducând eficiența bobinei.Acest lucru este deosebit de problematic în aplicațiile care necesită un control magnetic precis.Pentru a aborda acest lucru, inginerii pot îmbunătăți designul bobinei prin adăugarea de protecție magnetică, selectând materiale care limitează mai bine fluxul magnetic sau reglarea geometriei bobinei și miezului pentru a menține câmpul magnetic concentrat în zona dorită.

Bobine de inducție în electronică

Bobinele de inducție joacă un rol principal în îmbunătățirea funcționalității sistemelor electronice prin gestionarea eficientă a câmpurilor electromagnetice.În multe circuite, bobinele de inducție sunt utilizate pentru a controla fluxul de curent.Una dintre funcțiile lor unice este capacitatea de a bloca curentul direct (DC), permițând trecerea curentului alternativ (AC).Această capacitate este deosebit de utilă în sistemele de alimentare cu energie electrică, unde un control precis al curentului este potrivit pentru o funcționare stabilă și sigură.Condensatorii, în schimb, nu pot atinge același nivel de control.

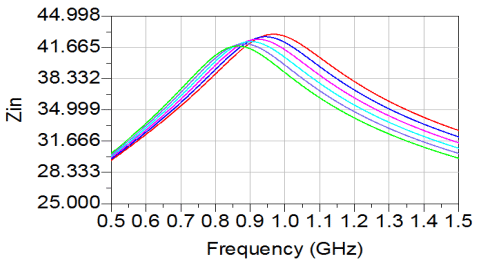

Figura 7: Reglarea frecvenței

În sistemele de frecvență radio (RF), bobinele de inducție sunt de bază pentru circuitele de reglare.Ei lucrează în combinație cu condensatorii din oscilatoare pentru a stabili frecvențe de oscilație, ceea ce este periculos pentru transmisia și recepția precisă a semnalului pe dispozitive precum emițătorii și receptorii radio.Această funcție de reglare asigură o comunicare eficientă prin menținerea clarității și fidelității semnalului în timpul transmisiei.

Figura 8: Filtrarea semnalului

Bobinele de inducție sunt, de asemenea, componente cheie în circuitele de filtrare a semnalului, unde ajută la reducerea zgomotului și la modificarea lățimii de bandă a semnalului.Acest lucru este deosebit de substanțial în dispozitivele de comunicare, unde este necesară o transmisie audio clară și în instrumente de precizie, unde prelucrarea precisă a semnalului este dinamică.Prin netezirea semnalelor electrice, bobinele contribuie la o ieșire mai fiabilă și mai stabilă într -o serie de aplicații electronice.

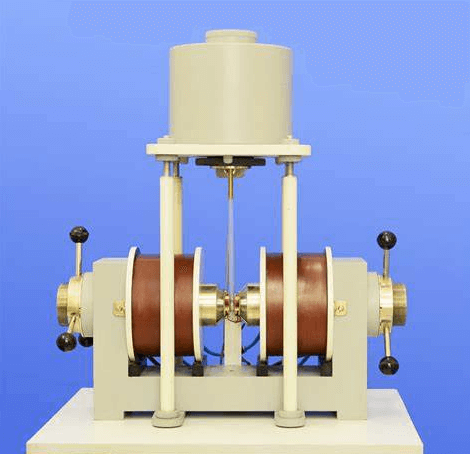

Figura 9: magnetometru vibrant de probă (VSM)

Versatilitatea bobinelor de inducție se extinde în cercetarea științifică, în special în instrumente precum magnetometrul vibrant de probă (VSM).Într -un VSM, o bobină de inducție înconjoară o probă vibrantă într -un câmp magnetic.Pe măsură ce eșantionul se mișcă, bobina detectează tensiunile induse, permițând măsurarea precisă a proprietăților magnetice ale materialului.Acest lucru demonstrează rolul major al bobinei în măsurătorile de înaltă precizie necesare în cercetarea științifică.

Figura 10: Industria automobilelor

În sectorul auto, bobinele de inducție sunt la fel de periculoase ca bobinele de aprindere în motoarele cu ardere internă.Aceste bobine transformă tensiunea joasă a bateriei auto în tensiunea înaltă necesară pentru a aprinde amestecul de combustibil-aer în bujii motorului.Performanța bobinelor de aprindere este direct legată de eficiența motorului și de funcționarea netedă a vehiculului, ceea ce le face componente dinamice în inginerie auto modernă.

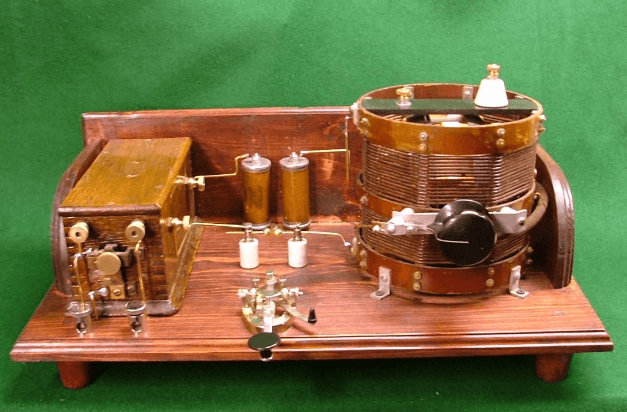

Figura 11: Transmițători radio Spark Gap

Bobinele de inducție sunt, de asemenea, utilizate în emițătorii radio Spark Gap pentru a genera tensiunile mari necesare pentru transmiterea undelor radio pe distanțe lungi.Această abilitate este potrivită pentru menținerea semnalelor de comunicare puternice și clare, în special în aplicațiile în care este necesară transmisia pe distanțe lungi fără o degradare semnificativă a semnalului.

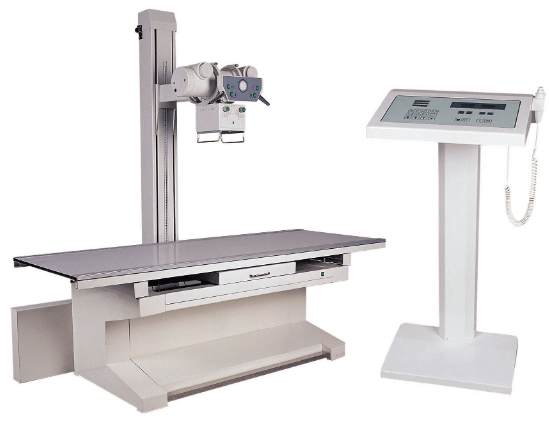

Figura 12: Mașini cu raze X

În domeniul medical, bobinele de inducție sunt principale pentru funcționarea mașinilor cu raze X.Aceste bobine ajută la generarea tensiunilor mari necesare pentru producerea de raze X, care sunt utile pentru imagistica diagnostică.Prin gestionarea precisă a tensiunii, bobinele de inducție se asigură că mașinile cu raze X funcționează în siguranță și eficient, permițând proceduri de diagnostic precise și eficiente în domeniul sănătății.

Concluzie

Bobinele de inducție, prin funcționalitățile lor dinamice și aplicațiile versatile, reprezintă componente cheie pe tărâmul ingineriei electronice.Explorarea acestor bobine dezvăluie un peisaj complex în care știința materialelor, proiectarea electrică și managementul operațional converg pentru a optimiza performanța și a îmbunătăți fiabilitatea sistemului.

Acest articol a evidențiat aspectele grave ale bobinelor de inducție, inclusiv dependența lor de alegerea materialelor de bază, complicațiile de gestionare a pierderilor de energie și integrarea acestora în diferite sisteme electronice.Perspectivele privind gestionarea provocărilor operaționale din lumea reală și procesul iterativ de testare și perfecționare subliniază necesitatea unei înțelegeri profunde atât a aspectelor teoretice, cât și a celor practice ale proiectării bobinei.În cele din urmă, capacitatea bobinei de inducție de a controla câmpurile electromagnetice nu numai că subliniază utilitatea sa într-o gamă vastă de aplicații, dar reafirmă necesitatea unei inovații continue și a unui design minuțios în domeniul în continuă evoluție a sistemelor electronice.

Întrebări frecvente [FAQ]

1. Pentru ce este o bobină folosită în electronică?

Bobinele din electronice, adesea numite inductori, sunt utilizate în principal pentru capacitatea lor de a stoca energie într -un câmp magnetic atunci când curentul curge prin ele.Această proprietate le face insistentă în circuitele care necesită funcții de stocare a energiei, filtrare sau sincronizare.De exemplu, în sursele de alimentare, bobinele netedează fluctuațiile pentru a oferi o tensiune de ieșire stabilă.

2. Care este scopul bobinei în electricitate?

În sistemele electrice, bobinele sunt utilizate pentru a induce un câmp magnetic sau pentru a fi influențate de unul, în funcție de rolul lor.Capacitatea lor de a stoca temporar energia și de a elibera o ajută la gestionarea fluxului de curent, care este dinamică în transformatoare și relee.Această capacitate permite bobinelor să convertească electricitatea de înaltă tensiune la niveluri de tensiune mai mici adecvate pentru utilizare la domiciliu sau industrial.

3. Pentru ce este folosită o bobină de inducție?

O bobină de inducție este un tip de transformator utilizat pentru a genera impulsuri de înaltă tensiune dintr-o sursă de joasă tensiune.Din punct de vedere istoric, acestea au fost utilizate în transmisia radio timpurie și emițătorii radio cu scânteie, unde au generat tensiunile necesare pentru a iniția o scânteie pe un decalaj, creând astfel energie de frecvență radio.

4. Care este aplicarea inducției electromagnetice într -o bobină de inducție?

Principiul final din spatele bobinelor de inducție este inducția electromagnetică, unde un câmp magnetic care se schimbă în bobină generează un câmp electric.Acest proces este exploatat pentru a transforma nivelurile de tensiune;De exemplu, intensificarea unei tensiuni de intrare mici la o tensiune de ieșire ridicată.Această tensiune înaltă este dorită pentru aplicații precum generarea de raze X, sistemele de aprindere la motoare și anumite tipuri de iluminat, inclusiv lămpi fluorescente.

5. Care sunt aplicațiile de inducție într -o singură bobină?

O singură bobină, folosind inducție electromagnetică, poate funcționa în mai multe roluri, cum ar fi în detectoarele de metale unde detectează obiecte metalice, simțind schimbarea câmpului magnetic cauzat de metale.O altă aplicație este în chitare electrice, unde bobinele unice ridică vibrațiile de șir și le transformă în semnale electrice, care sunt apoi amplificate.Aceste exemple evidențiază modul în care nuanțele operaționale ale bobinelor se adaptează nevoilor diferitelor aplicații, fiecare exploatând capacitatea bobinei de a interacționa cu câmpurile magnetice.
