Înțelegerea ISPPAC-CLK5320S-01TN64C Un generator de ceas programabil

ISPPAC-CLK5320S-01TN64C este un generator de ceas programabil conceput pentru a ajuta la gestionarea și distribuirea semnalelor de ceas cu precizie.Oferă mai multe ieșiri, frecvențe reglabile și o înclinare scăzută, ceea ce face o alegere excelentă pentru aplicațiile care necesită o sincronizare precisă.Cu tehnologie de buclă blocată în fază încorporată (PLL), asigură o sincronizare fiabilă pe diferite componente.Dispozitivul acceptă diverse standarde de ceas și permite o personalizare ușoară, ceea ce îl face potrivit pentru o gamă largă de sisteme.Indiferent dacă aveți nevoie de tamponare cu întârziere zero, diviziune de frecvență sau rutare flexibilă a semnalului, acest generator de ceas oferă performanța de care aveți nevoie.De asemenea, oferă suport JTAG pentru programarea în sistem, simplificarea configurației și a configurației.Acest articol explorează caracteristicile, funcțiile, aplicațiile și detaliile tehnice.

Catalog

Prezentare generală a ISPPAC-CLK5320S-01TN64C

ISPPAC-CLK5320S-01TN64C este un tampon versatil, programabil programabil, cu întârziere zero, proiectat pentru aplicații de distribuție a ceasului.Oferă până la 12 ieșiri ultra-scăzute, cu fiecare pereche de ieșiri personalizabile pentru a suporta diverse standarde de I/O precum LVTTL, LVCMOS, SSTL și HSTL.Utilizatorii pot ajusta frecvențele de ieșire, terminarea, rata derulată și cronometrarea în mod independent pentru fiecare ieșire.

Datorită PLL de înaltă performanță, acest dispozitiv asigură o întârziere minimă de propagare.Include trei contoare programabile pe 5 biți pentru a genera mai multe frecvențe, care pot fi dirijate către orice pin de ieșire.Dispozitivul oferă patru moduri de funcționare, inclusiv opțiuni tampon de întârziere zero și zero.

Indiferent dacă aveți nevoie de o singură unitate sau cantități în vrac, ISPCLOCK5300S-01TN64C oferă soluții fiabile și flexibile de gestionare a ceasului.Contactați -ne pentru opțiuni de cumpărare în vrac și profitați de prețurile noastre competitive!

Detalii despre ISPPAC-CLK5320S-01TN64C

Caracteristici cheie ale ISPPAC-CLK5320S-01TN64C

Patru configurații de operare

ISPPAC-CLK5320S-01TN64C oferă patru moduri de operare flexibile, permițându-vă să alegeți cea mai bună configurație pentru nevoile dvs. de distribuție a ceasului.Modul tampon cu întârziere zero sincronizează ceasurile de intrare și ieșire cu întârziere minimă, în timp ce modul de întârziere zero și modul tampon de întârziere non-zero combină ambele funcții pentru o flexibilitate suplimentară.Modul tampon dual non-zero Delay oferă două căi de întârziere independente, iar bufferul de întârziere non-zero cu modul de divizor de ieșire permite ieșiri de ceas divizate cu ajustări personalizate de sincronizare.

Interval larg de frecvență de intrare și ieșire

Cu suport pentru frecvențe cuprinse între 8 MHz și 267MHz, acest dispozitiv oferă o gamă largă de opțiuni de ceas, ceea ce îl face potrivit pentru diferite aplicații de sincronizare.Indiferent dacă sistemul dvs. necesită semnale de frecvență scăzută sau înaltă, această flexibilitate asigură funcționarea perfectă pe diverse dispozitive.

SKEW și bruiaj scăzut pentru o cronometrare precisă

Acest dispozitiv oferă o sincronizare precisă a semnalului cu mai puțin de 100ps de ieșire-ieșire la ieșire și sub 70ps bruiaj de vârf la vârf.Aceste valori scăzute ajută la menținerea integrității semnalului și la minimizarea erorilor de sincronizare în aplicațiile de mare viteză, asigurând o funcționare lină în circuite complexe.

Până la 20 de tampoane programabile pentru fani

ISPPAC-CLK5320S-01TN64C oferă până la 20 de buffere de ventilator programabile independent, oferindu-vă un control complet asupra configurațiilor de ieșire.Suporta mai multe standarde de ieșire cu un singur capăt, inclusiv LVTTL, LVCMOS, HSTL, EHSTL și SSTL.Puteți ajusta impedanța de ieșire între 40Ω și 70Ω în creșteri de 5Ω și modifica rata de tipărire pentru tranziții de semnal mai bune.În plus, dispozitivul are până la 10 bănci de ieșire, fiecare cu propria sa sursă de alimentare (1,5V, 1,8V, 2,5V sau 3.3V), permițând niveluri de tensiune separate pentru diferite ieșiri.

PLL de înaltă performanță

PLL integrat asigură semnale de ceas stabile și fiabile cu detectarea blocajului programabil pentru precizia monitorizării.Include trei divizoare de ieșire programabile care funcționează în puteri de 2 (1, 2, 4, 8, 16, 32), făcând simple ajustările frecvenței.Filtrul de buclă on-cip ajută la reducerea zgomotului, în timp ce compatibilitatea ceasului spectrului răspândit minimizează interferența electromagnetică.Dispozitivul acceptă atât feedback intern, cât și extern, oferind opțiuni flexibile de sincronizare a ceasului.

Reglarea fazei de precizie

Puteți regla fiecare ieșire cu până la ± 5ns de reglare a fazei pentru a alinia cu exactitate semnalele.Dispozitivul oferă opt setări de fază programabile cu o dimensiune minimă a pasului de 156ps, asigurând un control precis al sincronizării.Suportă moduri de ajustare grosieră și fină, permițându -vă să îndepliniți diferite cerințe de sistem.

Domenii de frecvență multiple ceas

ISPPAC-CLK5320S-01TN64C acceptă până la trei domenii de frecvență de ceas separate, permițând gestionarea eficientă a semnalelor de sincronizare multiple într-un singur dispozitiv.Această caracteristică este ideală pentru sisteme care necesită surse independente de ceas pentru diferite componente.

Intrări de ceas flexibile și feedback

Acest dispozitiv oferă o serie de standarde de intrare și feedback programabile, inclusiv LVTTL, LVCMOS, SSTL, HSTL, LVDS, LVPECL, HSTL diferențial și SSTL diferențial.Multiplexorul de selecție A/B Clock permite comutarea între sursele de intrare, în timp ce calea de feedback programabilă acceptă LVTTL, LVCMOS, SSTL și HSTL.În plus, terminarea programabilă încorporată simplifică gestionarea semnalului, îmbunătățind performanța generală.

Conformitatea soclului fierbinte

ISPPAC-CLK5320S-01TN64C este conform cu soclul fierbinte, ceea ce înseamnă că toate intrările și ieșirile rămân complet funcționale chiar și în timpul schimbului la cald.Acest lucru asigură funcționarea continuă fără riscul pierderilor de date sau întreruperilor.

JTAG și programare în sistem

Dispozitivul acceptă scanarea limită JTAG și programarea în sistem, făcând configurația și testarea ușoară fără a fi nevoie să o eliminați din circuit.Acest lucru simplifică depanarea și accelerează timpul de dezvoltare.

Imunitate puternică a zgomotului

Proiectat pentru a rezista la zgomotul de alimentare, acest dispozitiv asigură o funcționare stabilă și fiabilă chiar și în medii zgomotoase electric.Acest lucru îl face o alegere ideală pentru aplicațiile de înaltă performanță care necesită gestionarea ceasului de precizie.

Opțiuni de temperatură și ambalare

ISPPAC-CLK5320S-01TN64C este disponibil atât în ​​comercial (0 ° C până la 70 ° C), cât și în intervale de temperatură industriale (-40 ° C până la 85 ° C), asigurând performanțe fiabile în diferite condiții de mediu.Acesta vine în pachete TQFP cu 48 de pini și 64 de pini, ceea ce face ușor integrarea în diverse sisteme.

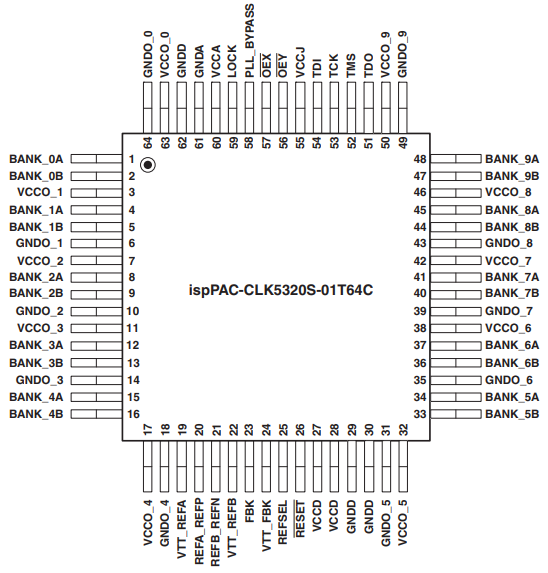

Specificații tehnice

Specificații tehnice ale semiconductorului de zăbrele, ISPPAC-CLK5320S-01TN64C.

Atribut	Valoare
Producător	Semiconductor de zăpadă
Serie	ISPCLOCK ™
Tip	Generator de ceas, distribuție Fanout, tampon de întârziere zero
Numărul de circuite	1
Tensiune - alimentare	3V ~ 3.6V
Temp de funcționare.	0 ° C ~ 70 ° C.
Frecvență - Max	267MHz
Raport - intrare: ieșire	2:20
PLL	Da cu bypass
Divizor/multiplicator	Da/nu
Diferențial - Intrare: ieșire	Da/nu
Intrare	Hstl, lvcmos, lvds, lvpecl, lvttl, sstl
Ieșire	ehstl, hstl, lvcmos, lvttl, sstl
Pachet / carcasă	64-LQFP
Pachet de furnizori	64-TQFP (10x10)
Tip de montare	Montare la suprafață
Pachet	Tavă
Numărul produsului de bază	ISPPAC-CLK53

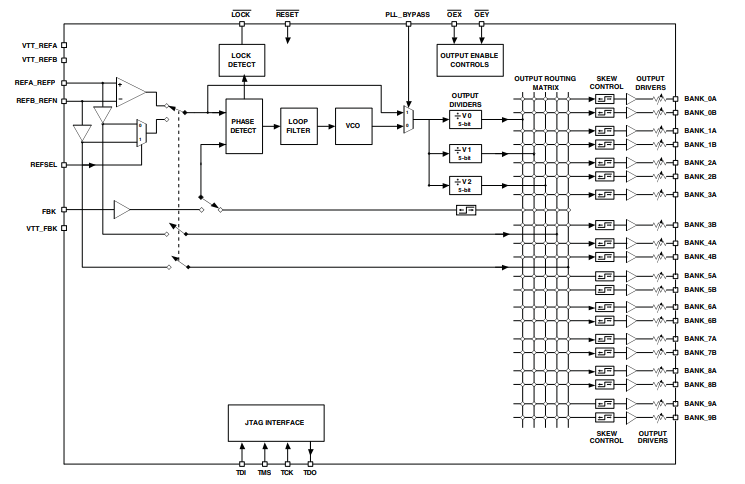

Diagrama bloc funcțională a ISPPAC-CLK5320S-01TN64C

Diagrama arată modul în care ISPPAC-CLK5320S-01TN64C funcționează ca un generator de ceas programabil.Este nevoie de mai multe semnale de ceas de referință (RefA, REFB) și un semnal de feedback (FBK) pentru a menține totul în sincronizare.O intrare de selecție (Refsel) alege ce referință la utilizare.Detectorul de fază compară referința selectată cu semnalul de feedback, iar filtrul de buclă netezește orice variații înainte de a trece semnalul la oscilatorul controlat de tensiune (VCO).VCO generează un ceas de înaltă frecvență, care este apoi împărțit în diferite ieșiri de ceas.Aceste ieșiri trec printr -o matrice de rutare, unde pot fi ajustate pentru sincronizare (control SKEW) înainte de a fi trimise prin drivere de ieșire.Sistemul include, de asemenea, controale de activare de ieșire, o opțiune de bypass PLL și o caracteristică de detectare a blocării pentru a arăta atunci când totul este stabil.În plus, o interfață JTAG este inclusă pentru programare și testare.Această configurație asigură o distribuție exactă a ceasului în diferite părți ale unui sistem, ceea ce o face utilă procesoarelor, dispozitivelor de comunicare și altor circuite digitale.

Utilizări și aplicații ale ISPPAC-CLK5320S-01TN64C

Placa de circuit Distribuție comună de ceas

ISPPAC-CLK5320S-01TN64C este utilizat pe scară largă pentru distribuirea unui semnal de ceas comun pe plăci de circuit.Se asigură că toate componentele conectate primesc semnale sincronizate de sincronizare, îmbunătățind comunicarea între diferite părți ale sistemului.Cu o înclinare scăzută și bruiaj, ajută la menținerea preciziei semnalului, reducând erorile în transferul de date.

Generarea de frecvență bazată pe PLL

Acest dispozitiv oferă un PLL de înaltă performanță, permițându-vă să generați frecvențe de ceas stabile și programabile.Indiferent dacă aveți nevoie să înmulțiți, să împărțiți sau să sincronizați frecvențele ISPPAC-CLK5320S-01TN64C oferă gestionarea flexibilă a ceasului pentru o serie de aplicații, inclusiv procesarea datelor, sisteme de comunicare și dispozitive încorporate.

Buffer de ceas cu ventilator ridicat

Când un singur semnal de ceas trebuie să conducă mai multe componente, ISPPAC-CLK5320S-01TN64C acționează ca un tampon fiabil de mare fan.Cu până la 20 de ieșiri programabile, poate distribui semnale de ceas în mod eficient, menținând în același timp o înclinare scăzută între ieșiri.Acest lucru este util în sistemele mari în care mai multe subsisteme necesită un ceas sincronizat.

Buffer de ceas cu întârziere zero

Funcția tampon de întârziere zero a ISPPAC-CLK5320S-01TN64C asigură că ceasul de ieșire rămâne aliniat la ceasul de referință, împiedicând nepotrivirile de sincronizare.Acest lucru este util în special în aplicațiile în care este necesară o sincronizare precisă, cum ar fi interfețele de memorie, dispozitivele de rețea și sistemele de prelucrare a datelor de mare viteză.

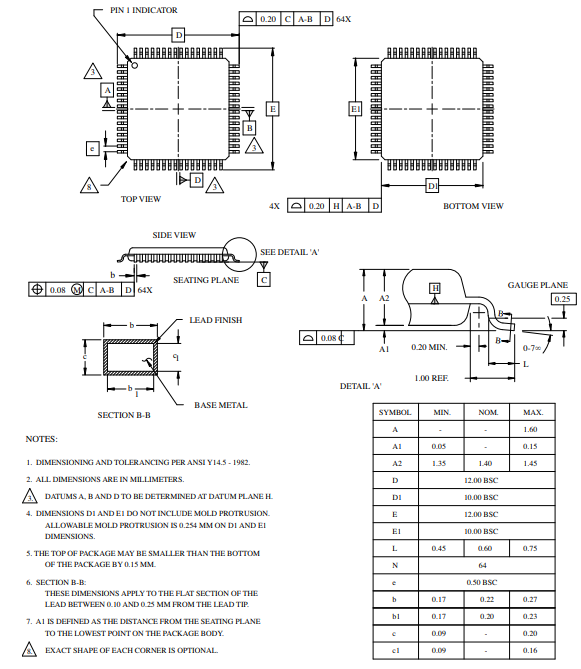

Dimensiunile conturului ISPPAC-CLK5320S-01TN64C

Diagrama oferă dimensiunile fizice și detaliile de aspect ale pachetului ISPPAC-CLK5320S-01TN64C.Include diferite vederi-top, fund, lateral și o secțiune transversală-pentru a da o idee clară a formei și dimensiunii sale.Pachetul are 64 de pini aranjați în jurul marginilor sale.Vizualizarea de sus arată aranjamentul pinului, cu un mic marker care indică pinul 1 pentru orientare corectă.Vederea de jos oferă o perspectivă similară, dar de dedesubt.

Vederea laterală evidențiază înălțimea pachetului, forma cablurilor și modul în care acestea se extind din corp.Un zoom detaliat (detaliu „A”) arată modul în care cablurile se îndoaie și atinge placa de circuit.Avionul de ședere este partea care face contact cu placa atunci când este montat.

Un tabel listează diverse măsurători, inclusiv înălțimea pachetului, lățimea plumbului și distanțarea între pini.Toate dimensiunile sunt în milimetri.Notele explică toleranțele, modul în care este măsurat pachetul și detalii suplimentare precum proeminențele de mucegai și finisajul de plumb.Forma exactă a colțurilor nu este fixată, ceea ce înseamnă că ar putea exista ușoare variații.Acest desen asigură o montare și plasarea corespunzătoare a componentei pe o placă de circuit.
