Înțelegerea analizorilor de rețea vectorială (VNA): Principii și funcționalitate

Vector Network Analyzers (VNAs) sunt de bază în electronica modernă, oferind precizie în măsurarea parametrilor complexi de rețea benefici pentru proiectarea, testarea și optimizarea sistemelor RF.Dincolo de analiza tradițională a semnalului, VNA -urile oferă funcționalități avansate, variind de la măsurători simple de reflecție la analize detaliate de amplitudine și fază.Aceste instrumente sunt necesare pentru aplicații precum testarea componentelor și caracterizările complete ale rețelei cu mai multe porturi.

Funcția VNAS prin analizarea semnalelor de înaltă frecvență pentru a asigura integritatea și performanța semnalului în diferite condiții.Acest articol explorează capacitățile avansate ale VNA -urilor, arătându -și rolul cheie în electronică prin tehnici operaționale îmbunătățite, o clasificare detaliată a analizatorilor de rețea și comparații cu analizatorii de spectru.De asemenea, include informații despre mecanica VNA, cu diagrame bloc și metode de calibrare, evidențiind rolul lor serios în avansarea tehnologiei și asigurarea fiabilității sistemelor electronice.

Catalog

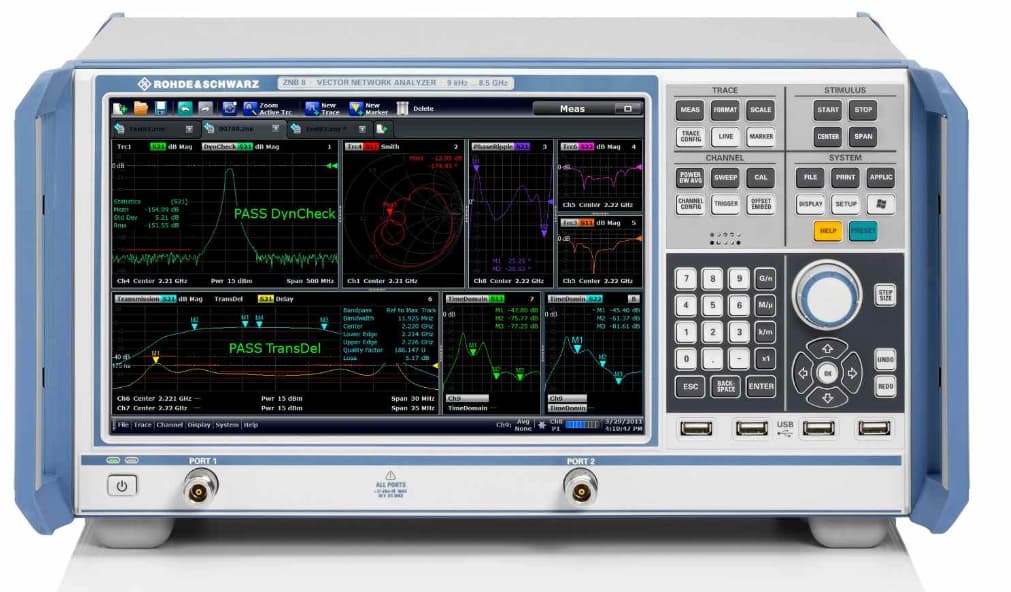

Figura 1: Analizatoare de rețea vectorială (VNAs)

Explorarea tehnologiei VNA

Un analizor de rețea vectorială (VNA) este un instrument extrem de specializat conceput pentru a evalua caracteristicile de rețea ale circuitelor electronice.Funcționează prin trimiterea unui semnal de înaltă frecvență într-un circuit și apoi analizând semnalul care este returnat.Acest proces permite VNA să capteze atât amplitudinea, cât și faza semnalului pe o gamă largă de frecvențe.Această capacitate de măsurare precisă menține citiri precise ale puterii, în special la frecvențe mai mari, unde metodele tradiționale, cum ar fi măsurătorile de tensiune și curent devin mai puțin fiabile.

VNA -urile sunt echipate cu caracteristici de calcul avansate care facilitează o analiză detaliată a parametrilor de rețea, cum ar fi pierderea de inserție și pierderea de rentabilitate.Rezultatele acestor analize sunt de obicei prezentate prin diferite formate grafice.De exemplu, graficele Smith sunt utilizate pentru a vizualiza impedanța complexă, în timp ce parcelele în fază de magnitudine ajută la înțelegerea modului în care semnalele se comportă pe diferite frecvențe.

Aceste dispozitive sunt necesare în testarea riguroasă a sistemelor de mare viteză.Acestea sunt deosebit de eficiente în analiza rețelelor complexe cu mai multe porturi, inclusiv componente precum filtre, amplificatoare și linii de transmisie.VNA-urile sunt excepțional de potrivite pentru gestionarea configurațiilor complexe, cum ar fi perechile diferențiale găsite în legăturile seriale PCIe.Acest lucru le face un instrument periculos în proiectarea și evaluarea sistemelor electronice avansate.

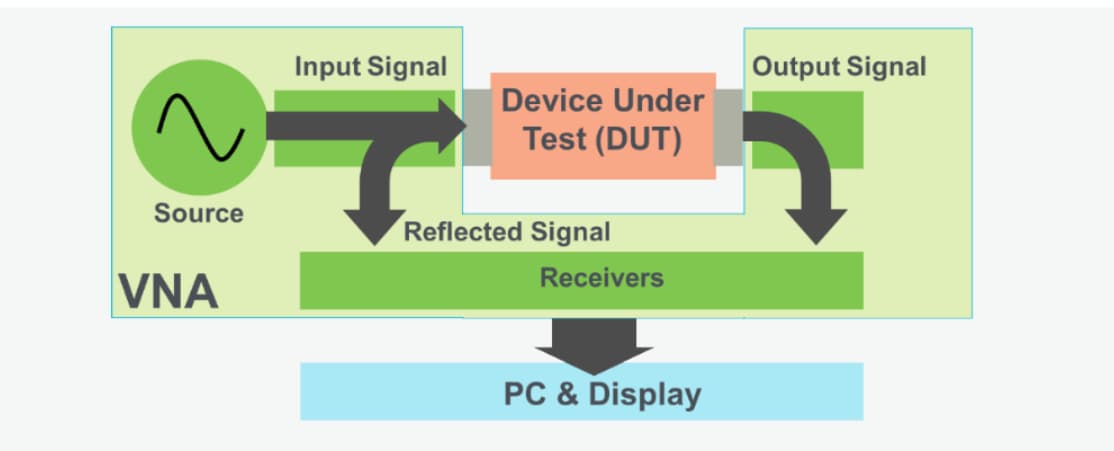

Figura 2: Funcționarea analizorilor de rețea vectorială (VNAs)

Funcționarea analizorilor de rețea vectorială (VNAs)

Analizatorii de rețea vectorială (VNAs) sunt instrumente utile pentru evaluarea performanței componentelor electronice.Funcționarea lor începe cu un modul sursă care emite un semnal de stimulare direcționat către dispozitivul testat (DUT).Pe măsură ce semnalul interacționează cu DUT, apar modificări, care sunt apoi capturate de module receptoare.VNA măsoară cu atenție ambele semnale care sunt reflectate din intrare, cât și cele transmise prin ieșire.Comparând aceste semnale modificate cu stimulul inițial, VNA oferă măsurători precise ale comportamentului DUT.

VNA -urile moderne prezintă adesea capacități multipath, permițându -le să trimită simultan semnalul de stimulare în mai multe porturi.Această funcționalitate îmbunătățește versatilitatea lor într -o varietate de configurații de testare.De exemplu, un VNA de bază cu un singur port se concentrează pe măsurarea numai a semnalelor reflectate, oferind informații detaliate despre modul în care se comportă semnalul la intrare.În diferență, VNA-urile cu două porturi mai avansate pot măsura atât transmisia, cât și reflectarea semnalelor în același timp pe mai multe căi.Această capacitate de multipath este utilă în special pentru analizarea scenariilor complexe, cum ar fi fluxul de semnal bidirecțional, ceea ce face ca VNA-urile să fie adaptabile pentru o gamă largă de nevoi de testare-de la o analiză simplă a componentelor la evaluări mai complexe, multidimensionale.

Clasificarea și capacitățile analizatorilor de rețea RF

Analizatorii de rețea RF sunt influențate în electronice și comunicare, jucând un rol cheie în dezvoltarea, testarea și menținerea circuitelor și sistemelor RF.Acești analizatori sunt clasificați pe baza capacităților lor de măsurare, care determină adecvarea acestora pentru diverse aplicații.

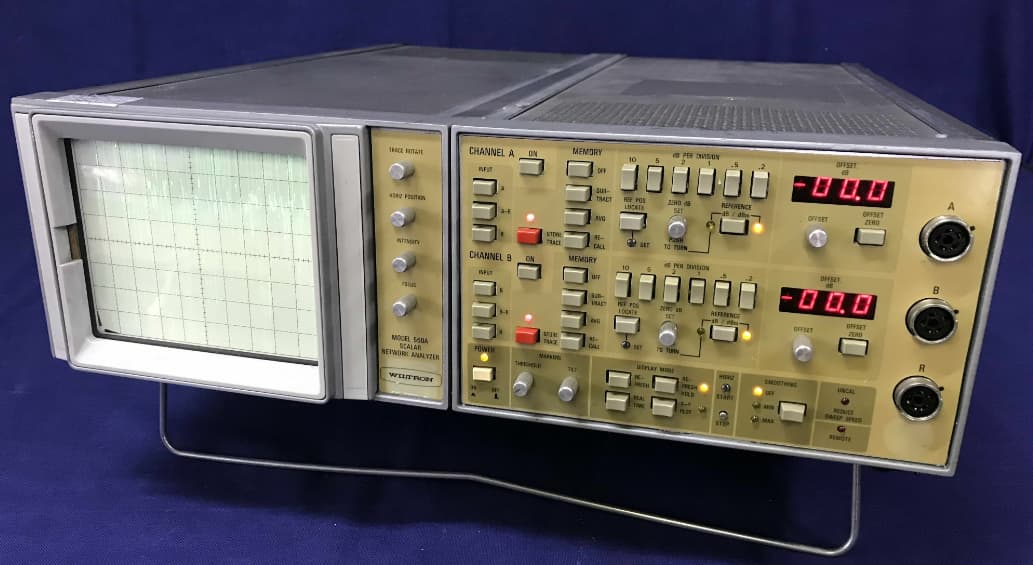

Figura 3: Analizatoare de rețea scalară (SNA)

SNA -urile sunt concepute pentru a măsura doar amplitudinea semnalelor.Aceștia oferă informații despre puterea semnalului, dar nu captează date despre fază.SNA -urile sunt utilizate în general pentru sarcinile de diagnostic de bază, unde analiza detaliată este inutilă.Simplitatea lor le face ideale pentru scenarii de testare simplă.SNA-urile sunt rentabile și suficiente pentru testarea de rutină și scopuri educaționale, ceea ce le face accesibile pentru aplicații de bază.

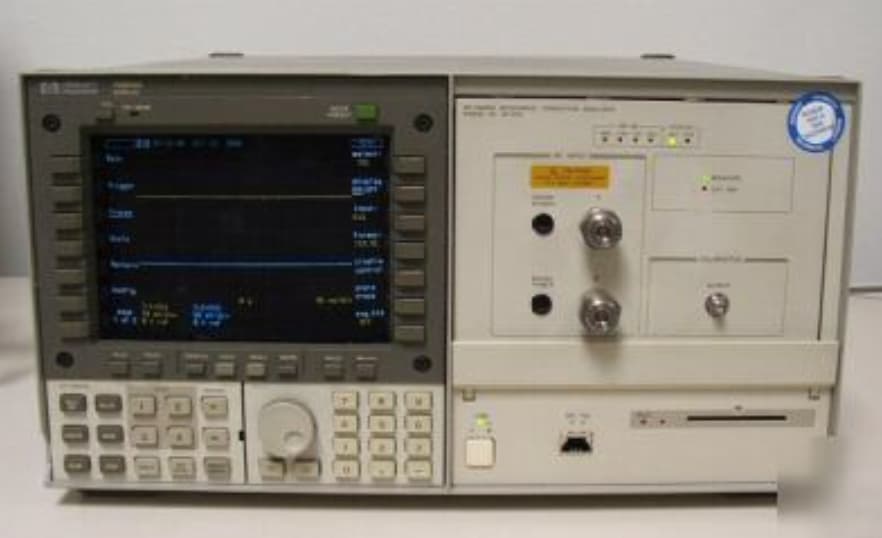

Figura 4: Analizatoare de rețea de semnaluri mari (LSNA)

LSNA-urile, cunoscute și sub denumirea de analize de tranziție cu microunde, sunt specializate pentru analiza dispozitivelor RF în condiții dinamice, de înaltă amplitudine.LSNA -urile se stabilesc în scenarii care necesită analizarea comportamentului neliniar și a generarii armonice de dispozitive, cum ar fi în comunicații prin satelit și sisteme radar.Prin furnizarea de informații despre modul în care dispozitivele funcționează în condiții reale, de înaltă putere, LSNA sunt necesare pentru dezvoltarea sistemelor RF robuste.

Capabilitățile analizatorilor de rețea RF
Tipuri de măsurare	Analizatorii de rețea RF acoperă o gamă largă Capacitățile de măsurare - de la măsurătorile de bază ale amplitudinii în SNA -uri până la Măsurătorile vectoriale mai complexe în VNA-uri și cu semnală mare dinamică Analiza în LSNA.Această gamă le permite să se ocupe de orice de la Simple Verificări la analize sofisticate.
Integritatea semnalului	Analizatori avansați precum VNAS și LSNA -uri sunt serioși pentru menținerea integrității semnalului în componentele de înaltă frecvență. Aceștia identifică probleme precum nepotriviri de impedanță și neliniarități, care sunt dinamic pentru asigurarea performanței optime.
Adaptabilitate	Analizatorii de rețea moderne sunt adesea modular, ceea ce înseamnă că pot fi extinse sau îmbunătățite pentru a îndeplini cercetări specifice sau nevoile industriale.Această flexibilitate le face valoroase în ultimă oră Dezvoltarea tehnologiei
Automatizare și integrare	Mulți analizatori de rețea vin cu software Aceasta acceptă testarea și integrarea automată cu alte sisteme de testare.Acest Capacitatea le îmbunătățește eficacitatea în mediile de testare complexe, Realizarea acestora instrumente de bază în configurații avansate de testare.

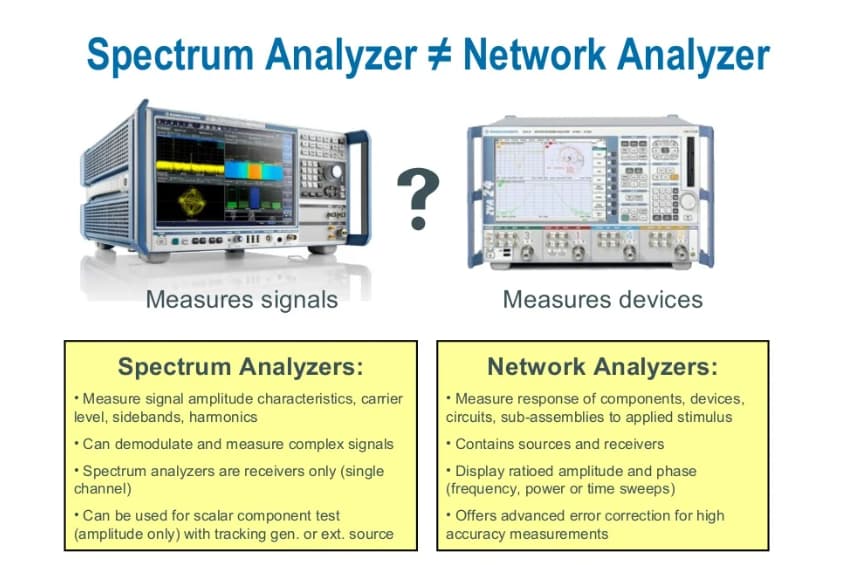

Figura 5: Analizatorii de rețea RF și analizatorii de spectru

Analize de rețea RF vs. Spectrum Analyzers: Diferențele

Analizatorii de rețea RF și analizatorii de spectru sunt ambele instrumente necesare pentru examinarea semnalelor electronice, dar servesc scopuri diferite.Analizatorii de rețea RF generează în mod activ semnale pentru a evalua performanța și integritatea componentelor sau a rețelelor întregi.Acestea oferă măsurători detaliate atât ale amplitudinii, cât și ale fazei, care sunt grave pentru caracterizarea minuțioasă a rețelelor și diagnosticarea problemelor.Această capacitate permite o înțelegere profundă a modului în care o rețea se comportă în diferite condiții de operare.

În diferență, analizoarele de spectru sunt concepute pentru a observa și analiza semnale externe.Ei se concentrează pe evaluarea proprietăților spectrului semnalului, cum ar fi rezistența semnalului, distribuția frecvenței, armonicele și zgomotul de fundal.Spre deosebire de analizatorii de rețea RF, analizatorii de spectru nu generează semnale;În schimb, măsoară și analizează semnalele din surse externe.Acest lucru le face deosebit de utile pentru sarcini precum monitorizarea semnalelor de mediu sau testarea pentru interferențe electromagnetice.

Funcțiile distincte ale acestor instrumente evidențiază utilizările lor specializate.Analizatorii de rețea RF sunt ideale pentru testarea activă și dezvoltarea componentelor de rețea, oferind informații dorite pentru proiectarea rețelei și depanarea.Pe de altă parte, analizatorii de spectru sunt mai potriviți pentru analiza pasivă a semnalului, ceea ce le face alegerea pentru sarcini precum monitorizarea mediului și detectarea interferenței semnalului.

Diagrama bloc a analizatorilor de rețea vectorială

O diagramă bloc Vector Network Analyzer (VNA) este persistentă pentru a înțelege modul în care funcționează dispozitivul și pentru a pune componente cheie, cum ar fi surse de semnal, receptoare și unități de procesare.Această diagramă servește ca un model, care arată fluxul de semnale prin VNA și explicând modul în care fiecare componentă contribuie la procesarea semnalului.

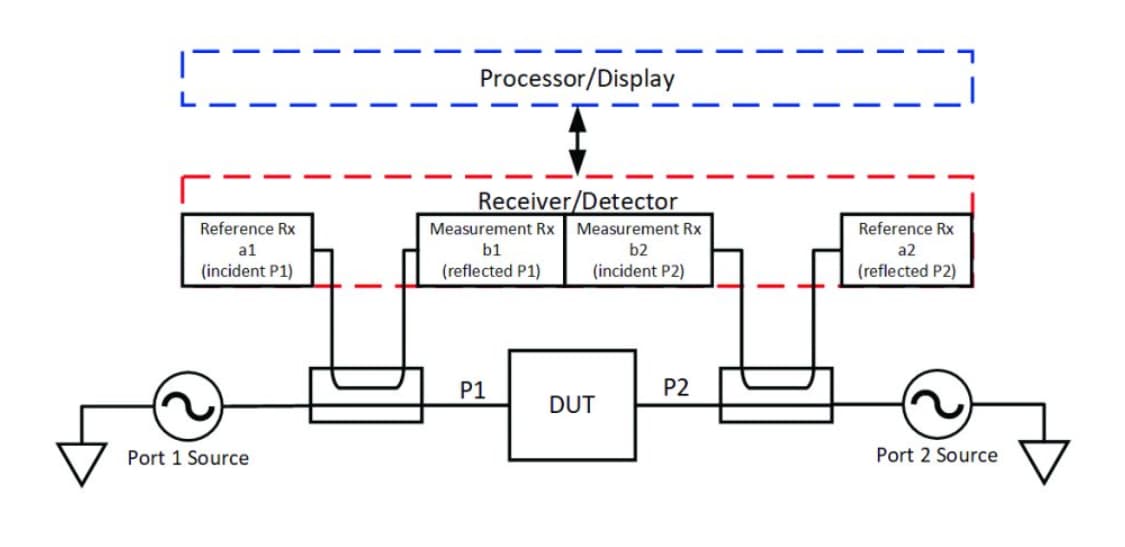

Figura 6: Componente în diagrama blocului VNA

Sursa semnalului: Această componentă generează semnalul de stimulare care este trimis dispozitivului testat (DUT).Sursa de semnal este punctul de plecare pentru întregul proces de măsurare.

Cupluri/întrerupătoare direcționale: Aceste elemente direcționează semnalul stimulului către DUT, separaând, de asemenea, semnalele reflectate și transmise.Aceștia se asigură că semnalele care se întorc de la DUT sunt dirijate corect către receptori pentru analiză.

Receptoare: Receptorii surprind atât stimulul inițial, cât și semnalele de răspuns de la DUT, detectând modificări în amplitudine și fază.Aceste date sunt serioase pentru a înțelege modul în care DUT modifică semnalul.

Canale de referință: Aceste canale oferă un semnal de bază, permițând măsurarea precisă a modului în care DUT a modificat semnalul.Referința asigură că măsurătorile sunt exacte prin compensarea oricărei variații în calea semnalului.

Procesoare de date: Odată ce semnalele sunt capturate, procesoarele de date analizează informațiile, transformând datele brute în parametri semnificativi, cum ar fi coeficienții de împrăștiere.Acești parametri sunt utili pentru evaluarea caracteristicilor DUT.

Unitatea de afișare: În cele din urmă, unitatea de afișare vizualizează datele procesate, de obicei folosind formate precum graficele Smith și parcelele în fază de magnitudine.Aceste vizualizări îi ajută pe utilizatori să înțeleagă intuitiv performanța și comportamentul DUT.

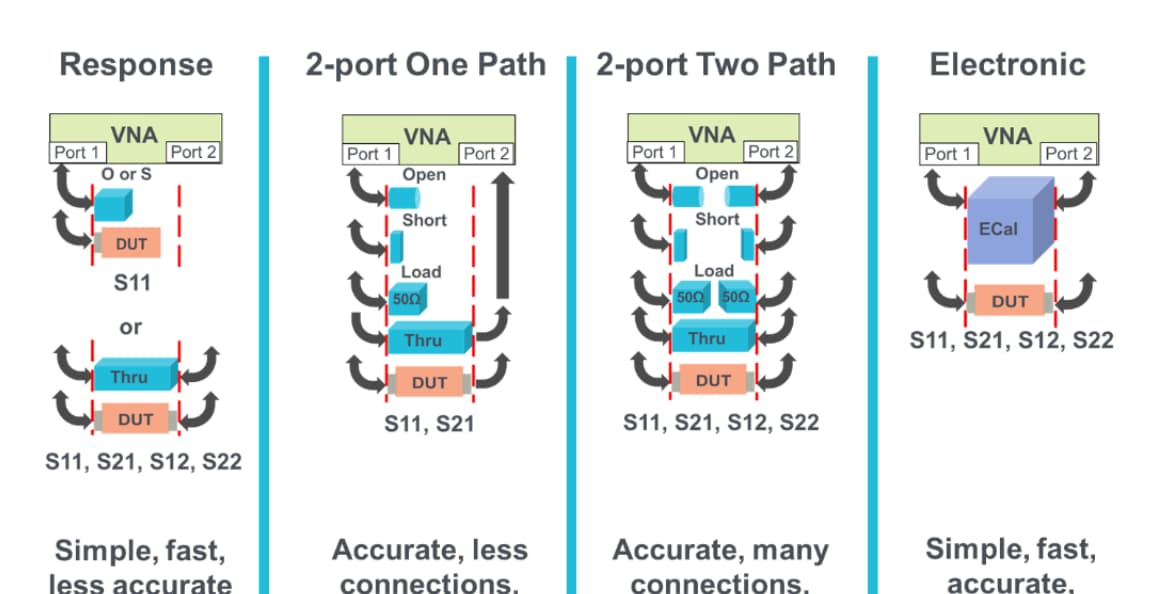

Figura 7: Tehnici de calibrare pentru analizatorii de rețea vectorială (VNA)

Tehnici de calibrare pentru măsurători precise

Calibrarea este necesară pentru a menține precizia și fiabilitatea analizatorilor de rețea vectorială (VNAs).VNA -urile vin cu caracteristici avansate de calibrare care pot fi adaptate diferitelor medii de testare și nevoilor operaționale.Printre acestea se numără calibrarea inițiată de utilizator, care permite ajustări precise la fața locului, asigurându-se că măsurătorile se aliniază condițiilor specifice.

• Calibrarea răspunsului

Aceasta este cea mai de bază metodă de calibrare, care implică măsurarea unui standard cunoscut pentru a ajusta răspunsul VNA.Este o tehnică simplă potrivită pentru sarcini simple, în special în cazul în care sunt necesare doar măsurători de reflecție.

• Calibrare completă cu un port și două porturi

Aceste metode oferă ajustări mai cuprinzătoare.Folosind standarde cunoscute, acestea corectează atât erorile de mărime, cât și de fază în măsurători de reflecție și transmisie.Aceste tehnici sunt dinamice pentru aplicațiile care solicită o precizie ridicată și sunt utilizate în mod obișnuit atunci când atât datele de reflecție, cât și de transmisie trebuie să fie exacte.

• Calibrare electronică (E-CAL)

Această tehnică automatizează procesul de calibrare folosind standarde controlate electronic.Reduce în mod semnificativ timpul de configurare și minimizează riscul de eroare umană.E-Cal este deosebit de util în mediile în care sunt necesare recalibrări frecvente din cauza schimbării condițiilor de testare.

Aplicații ale analizorilor de rețea vectorială în tehnologie modernă

Analizatorii de rețea vectorială (VNA) sunt instrumente necesare pe diverse domenii, jucând un rol periculos în dezvoltarea și testarea sistemelor RF.

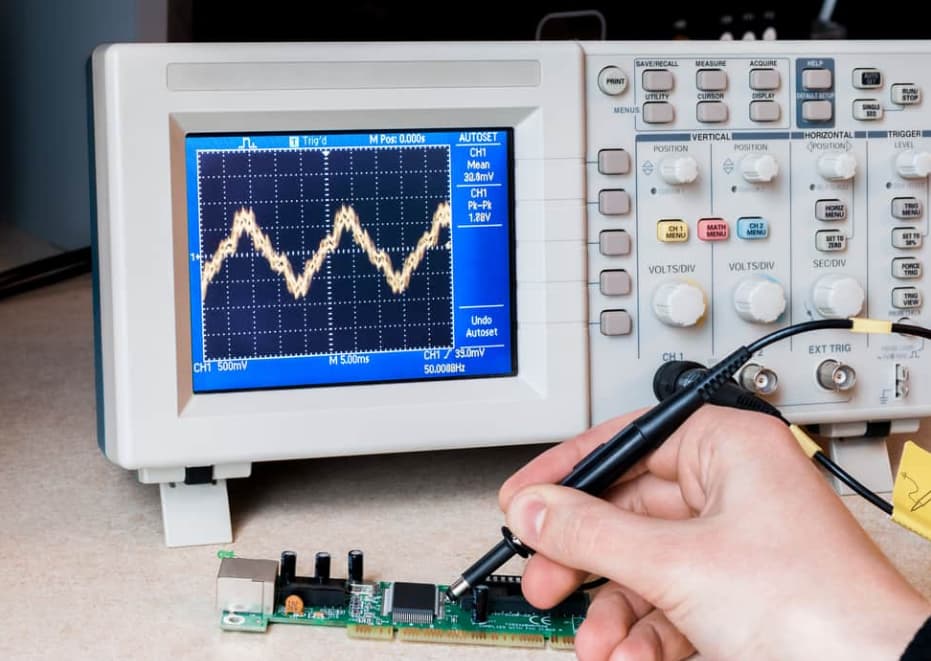

Figura 8: Testarea componentelor

VNA -urile sunt eliminate pentru evaluarea componentelor RF, cum ar fi amplificatoarele și filtrele.Ele măsoară parametrii dinamici, cum ar fi câștigul, pierderea de retur și stabilitatea operațională, asigurându -se că fiecare componentă funcționează în limitele sale specificate.

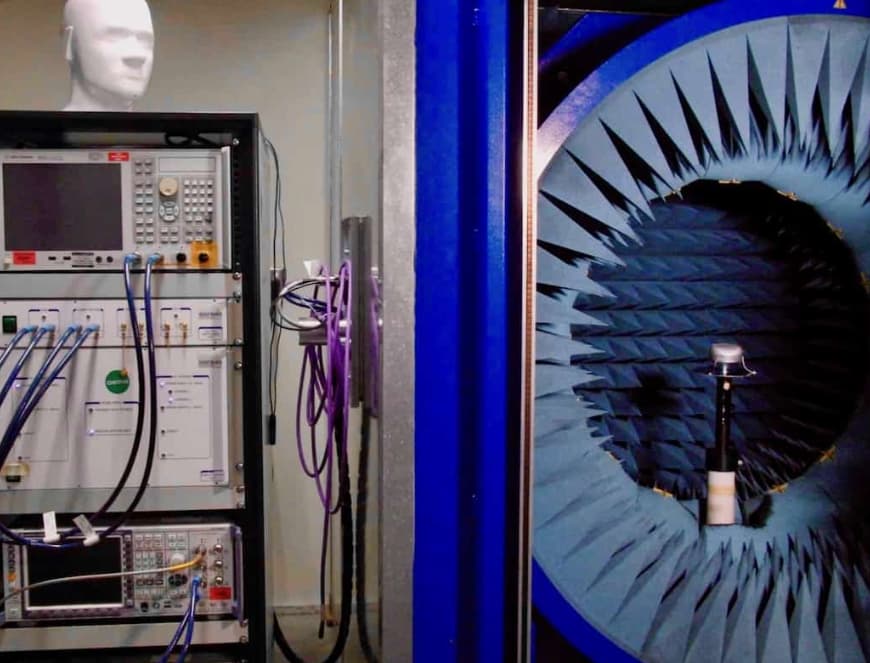

Figura 9: Proiectarea și testarea antenei

VNA -urile sunt instrumentale în optimizarea proiectărilor de antene prin măsurarea parametrilor cheie precum câștigul de antenă, tiparele de radiații și impedanța.Aceste măsurători ajută la îmbunătățirea performanței și eficienței antenei.

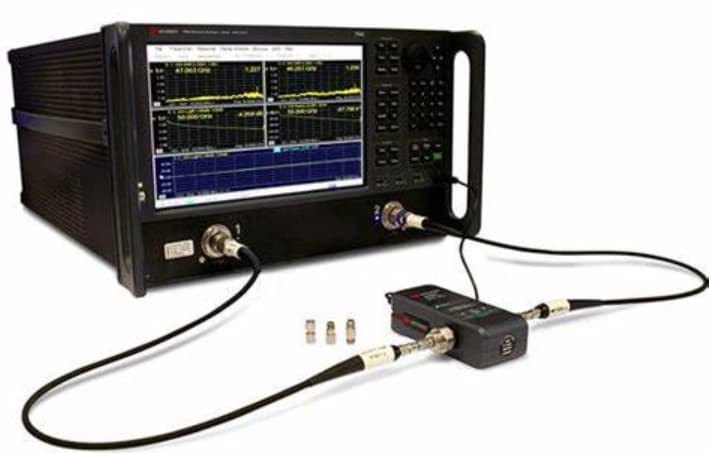

Figura 10: Testarea cablurilor

VNA -urile sunt utilizate pentru a verifica integritatea cablurilor RF.Acestea măsoară pierderea de inserție și stabilitatea fazelor, care sunt utilizate pentru a menține calitatea semnalului pe distanțe lungi.

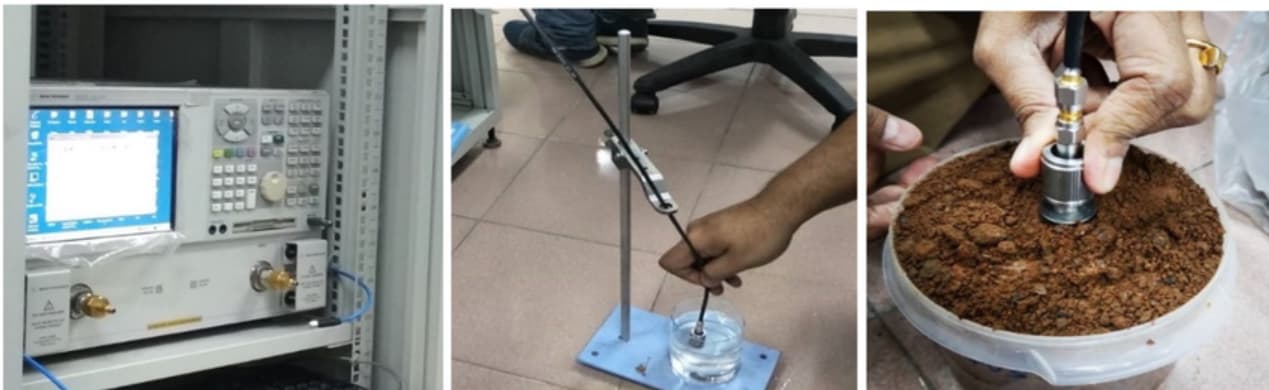

Figura 11: Analiza materialelor

VNA -urile pot analiza, de asemenea, proprietățile dielectrice ale materialelor, oferind date serioase pentru fabricarea electronică și știința materialelor.Această analiză ajută la selectarea materialelor potrivite pentru aplicații specifice.

Concluzie

Explorarea analizorilor de rețea vectorială (VNAs) dezvăluie rolul lor necesar în domeniul dezvoltării sistemului electronic și RF.Cu capacitățile lor avansate de a măsura atât amplitudinea, cât și faza, VNA -urile oferă o profunzime de analiză de neatins cu dispozitive mai simple, cum ar fi analizoare de rețea scalare sau chiar analizoare de spectru.Aplicația lor se extinde dincolo de simpla testare a componentelor pentru a cuprinde o suită cuprinzătoare de funcții care includ tehnici de calibrare sofisticate, caracterizarea detaliată a rețelei și optimizarea căilor RF complexe.VNA -urile, cu capacitățile lor multipath și integrarea cu software -ul modern, reprezintă ca pietre de temelie în infrastructura tehnologică, determinând inovații și precizie în orice, de la telecomunicații la sisteme de satelit.

Această analiză completă nu numai că evidențiază priceperea tehnică a VNA -urilor, dar se reflectă și asupra traiectoriei lor evolutive în adaptarea la cerințele peisajelor tehnologice moderne.Discuția subliniază importanța gravă a VNA-urilor în asigurarea eficienței proiectării, a fiabilității sistemului și a excelenței operaționale în diferite industrii cu miză mare.Pe măsură ce tehnologia continuă să avanseze, rolul VNA -urilor va crește probabil, reflectând inovațiile continue și complexitatea în expansiune a sistemelor electronice.

Întrebări frecvente [FAQ]

1. Cum funcționează un analizor de rețea vectorială?

Un analizor de rețea vectorială măsoară impedanța complexă a unui dispozitiv prin trimiterea unui semnal cunoscut prin acesta și analizând modul în care semnalul este modificat.Acesta trimite acest semnal la diferite frecvențe și primește semnalul de ieșire de la dispozitivul testat.VNA compară semnalul de ieșire cu originalul pentru a determina atât modificările de mărime, cât și de fază.Aceste informații ajută la înțelegerea modului în care un dispozitiv se comportă pe diferite frecvențe.

2. Pentru ce este utilizat un analizor de semnal vectorial?

Un analizor de semnal vectorial este utilizat în principal pentru analiza detaliată a caracteristicilor de modulare a semnalelor complexe.Este utilizat în telecomunicații pentru a analiza calitatea semnalelor transmise și primite, concentrându -se pe parametri precum frecvența, faza și amplitudinea.Acest lucru este insistent pentru optimizarea performanței sistemului și depanarea în comunicații wireless.

3. Ce este un analizor de rețea vectorială și cum este diferit de un analizor de rețea scalară?

Un analizor de rețea vectorială măsoară atât mărimea, cât și faza unui semnal, oferind o vedere detaliată a caracteristicilor rețelei unui dispozitiv pe o serie de frecvențe.În schimb, un analizor de rețea scalară măsoară doar mărimea unui semnal.Capacitatea unei VNA de a măsura faza, pe lângă mărimea, permite testarea și o analiză mai cuprinzătoare a dispozitivelor.

4. Care este gama de frecvență a VNA?

Gama de frecvență a unui analizator de rețea vectorială poate varia foarte mult în funcție de model și de design, de obicei se întinde de la câțiva kilohertz (kHz) până la mai multe terahertz (THz).Unele modele specializate sunt concepute pentru a lucra la frecvențe specifice potrivite pentru anumite aplicații precum telecomunicații, sisteme radar și alte aplicații RF.

5. De ce este de remarcat un VNA?

Un analizor de rețea vectorială este serios pentru proiectarea, testarea și menținerea componentelor în RF și cu microunde.Se asigură că dispozitive precum antene, cabluri și amplificatoare îndeplinesc criteriile de performanță specificate pe toate frecvențele operaționale.Capacitatea sa de a măsura atât amplitudinea, cât și faza este dinamică pentru a se asigura că sistemele sunt fiabile, eficiente și capabile să îndeplinească standarde operaționale stricte.
