Funcțiile de cronometru de pază și principiile simplificate

Cronometrul de pază este un instrument util în sistemele de microcontroler care menține programul să funcționeze fără probleme prin monitorizarea activității sale.Dacă programul se blochează, cronometrul resetează automat sistemul, ajutându -l să se recupereze și să continue funcționarea.De asemenea, asigură că microcontrolerul se trezește din stări cu putere redusă atunci când este nevoie, oferind o modalitate simplă, dar fiabilă, de a menține stabilitatea sistemului.

Catalog

Prezentare generală a cronometrului de pază

Cronometrul de pază (WDT) este o componentă încorporată a unui microcomputer cu un singur cip.Gândiți -vă la el ca la un contor care începe să bifeze când programul începe să funcționeze.Treaba sa este să fie cu ochii pe activitatea programului.Dacă programul funcționează fără probleme, CPU va trimite o comandă pentru a reseta cronometrul înainte de a atinge limita sa.Acest proces este ca și cum ai atinge un buton de resetare pentru a începe numărarea din nou.

Cu toate acestea, dacă programul se blochează sau nu mai funcționează corect, cronometrul de pază continuă să conteze.Odată ce își atinge valoarea setată, declanșează o resetare a sistemului.Această resetare automată asigură că sistemul se poate recupera și reveni la funcționarea normal.Este o modalitate simplă, dar eficientă de a asigura fiabilitatea în funcționarea microcontrolerului.

Cum funcționează cronometrul de pază?

Cronometrul de pază funcționează numără-l până când își atinge limita, cunoscut sub numele de „timp”.Dacă programul funcționează normal, acesta va reseta în mod regulat cronometrul de pază pentru a împiedica cronometrul să-și atingă valoarea de timp.Dacă această resetare nu se va întâmpla - poate pentru că programul este blocat - paznicul va forța dispozitivul să se reseteze.

Când sistemul este în modul de somn sau inactiv, un timp de timp de pază nu resetează dispozitivul, ci în schimb îl trezește pentru a continua să funcționeze de unde a plecat.În aceste cazuri, sistemul înregistrează motivul trezirii, marcând un pic care indică că cronometrul de pază a fost cauza.În mod similar, dacă cronometrul resetează dispozitivul în timpul funcționării normale, un alt bit este setat să înregistreze acest eveniment.

Puteți dezactiva cronometrul de pază, dacă este necesar, ștergând setarea de control și puteți, de asemenea, să ajustați setările sale postscaler prin software pentru a modifica modul în care se comportă în timpul execuției.Cu toate acestea, anumite procese, cum ar fi trecerea de la un presator Timer0 la un postscaler WDT, necesită instrucțiuni specifice pentru a preveni resetările neașteptate.Aceste garanții asigură că cronometrul funcționează în mod previzibil și acceptă stabilitatea sistemului.

Funcții cheie ale cronometrului de pază

Cronometrul de pază joacă un rol important în asigurarea funcționării fiabile a unui microcomputer cu un singur cip.Funcția sa principală este de a reseta microcontrolerul dacă software -ul nu mai răspunde sau nu reușește să șteargă paznicul la timp.Această resetare automată ajută sistemul să se recupereze de la problemele software neașteptate.

Cronometrul de pază este util și pentru a trezi microcontrolerul din moduri de somn sau inactiv.Această caracteristică îl face un instrument versatil pentru sistemele eficiente din punct de vedere energetic, permițând dispozitivelor să conserve puterea, menținând în același timp reacția.

Diferite opțiuni de cronometru de pază, cum ar fi X25045, oferă perioade de timp reglabile (de exemplu, 1,4 secunde, 600 milisecunde și 200 de milisecunde).Dacă un program se blochează, aceste cronometre pot reseta sistemul în perioada specificată, asigurându -se că acesta va reveni la funcționarea normală.

Pentru aplicații critice pentru siguranță, cum ar fi în sistemele auto, cronometrele de pază sunt indispensabile.Aceștia monitorizează activitatea microcontrolerului prin detectarea semnalelor periodice în condiții normale.Dacă aceste semnale se opresc, paznicul identifică o defecțiune și poate trece la un sistem de rezervă sau redundant pentru a menține funcționalitatea.În unele cazuri, un mecanism de blocare sau un indicator de defecțiune este utilizat pentru o manipulare mai detaliată a defecțiunilor, asigurând că sistemul rămâne sigur și de încredere.

Principiile de proiectare ale cronometrului de pază

Cronometrul de pază este proiectat pentru a asigura funcționarea lină a microcontrolerului, acționând ca un circuit de cronometru.Are o intrare adesea denumită „lovirea câinelui” sau „deservirea câinelui” și o ieșire conectată la știftul reset (RST) al microcontrolerului.Când microcontrolerul funcționează corect, acesta trimite în mod regulat un semnal către cronometrul de pază pentru a -l reseta.Acest lucru împiedică cronometrul să -și atingă limita.

Dacă semnalul nu este trimis la timp - de obicei, deoarece programul a întâmpinat o problemă - cronometrul se revarsă și trimite un semnal de resetare la microcontroler.Acest proces ajută la evitarea situațiilor în care programul se blochează sau intră într -o buclă infinită, menținând sistemul în funcțiune în mod fiabil.

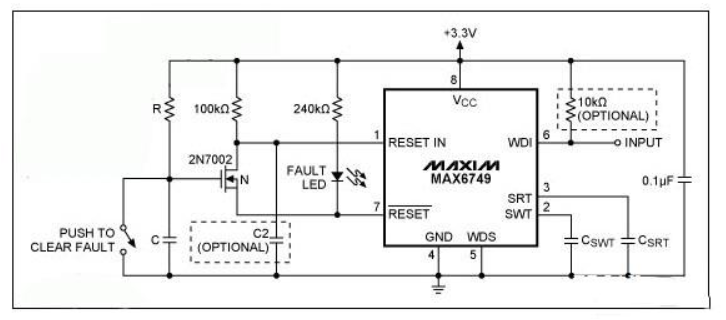

Au fost dezvoltate circuite integrate specializate precum Max*9 pentru monitorizarea performanței programelor de microcontroller.Aceste circuite pot monitoriza, de asemenea, componente suplimentare, precum fanii, urmărind semnalele lor de operare.Dacă aceste semnale sunt pierdute, circuitul poate indica o defecțiune și poate lua măsuri adecvate.

În anumite cazuri, cum ar fi monitorizarea vitezei ventilatorului, circuitul de pază este dezactivat temporar pentru a permite ventilatorului să atingă viteza operațională.Acest lucru necesită o configurație atentă pentru a se asigura că întârzierea nu este prea scurtă sau prea lungă, ceea ce ar putea determina sistemul să greșească.Reglajele precum setarea condensatoarelor sau rezistențelor din circuit sunt făcute pentru a echilibra această sincronizare, asigurând detectarea și răspunsul precis.

Această abordare de proiectare face din cronometrul de pază o protecție fiabilă în sistemele de microcontroller, contribuind la menținerea stabilității și a funcționării corespunzătoare în diferite condiții.
