Amplificator de instrumentare AD620: fișă tehnică, configurație PIN și prezentare generală schematică

Amplificatorul de instrumentare AD620 este renumit pentru precizia și versatilitatea sa, ceea ce îl face o alegere de încredere în diverse industrii.Cu o precizie ridicată și un consum redus de energie, AD620 excelează în aplicații precum instrumente medicale, automatizare industrială și sisteme de date de precizie.Înțelegerea detaliilor și a detaliilor operaționale ale acestui amplificator este necesară pentru integrarea de sistem fără probleme, asigurând performanțe optime în orice proiect.În acest articol, vom explora caracteristicile cheie, configurația PIN și aplicațiile AD620, subliniind de ce rămâne o soluție accesibilă pentru amplificarea dvs. fiabilă.

Catalog

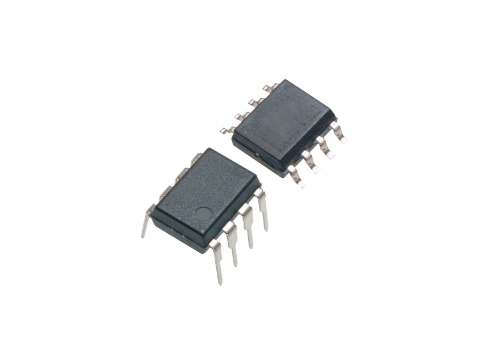

Prezentare generală AD620

AD620 este un amplificator de instrumentare economică și de înaltă precizie.Permite ajustarea câștigului până la 10.000 folosind un singur rezistor.Disponibil în ambalajele SOIC și DIP cu 8 plumb, oferă o amprentă compactă în comparație cu design-urile discrete.

Dispozitivul asigură un consum minim de energie, cu un curent de alimentare maximă de 1,3 mA, ceea ce îl face bine potrivit pentru aplicațiile cu baterii și portabile.AD620 are o precizie ridicată, cu o neliniaritate maximă de 40 ppm, o tensiune de compensare de 50 μV Max și o derivă de compensare de 0,6 μV/° C max.Aceste specificații îl fac eficient în sistemele de achiziție a datelor de precizie, cum ar fi scale de cântărire și interfețe de traductor.Dispune de curent cu zgomot redus și de intrare scăzută, care sunt notabile pentru dispozitivele medicale care necesită lecturi precise.

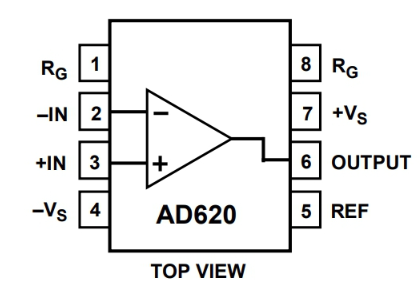

Configurare PIN AD620

Model CAD AD620

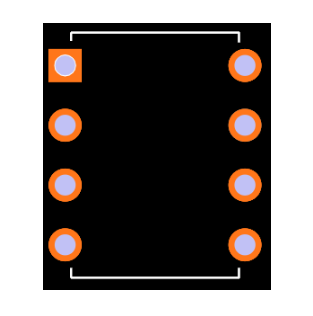

Amprentă

Caracteristici ale AD620

Caracteristică	Descriere
Ușurință de utilizare	Simplu de utilizat design cu rezistență externă pentru câștig ajustare.
Gama de câștig	Câștigat set cu un rezistor extern, reglabil de la 1 la 10.000.
Gama de alimentare	Funcționează pe o gamă largă de aprovizionare de la ± 2,3 V la ± 18 V.
Performanţă	Depășește instrumentarea tradițională cu 3 opțiuni Designuri de amplificator.
Ambalaj	Disponibil în pachete cu 8 plumb și pachete SOIC.
Consum redus de energie	Curentul maxim de furnizare de 1,3 mA.
Performanță DC	Gradul B prezintă performanțe excelente de curent continuu.
Tensiune de compensare a intrării	Tensiunea de compensare a intrării de 50 μV.
Introducere Offset Drift	Driind scăzută de ieșire de 0,6 μV/° C.
Curent de prejudecată de intrare	Curentul maxim de prejudecată de intrare de 1,0 na.
Raportul de respingere în modul comun	Raportul de respingere în modul comun de 100 dB minim la G = 10.
Zgomot scăzut	Zgomot de tensiune de intrare de 9 NV/√Hz la 1 kHz.
Zgomot de intrare	Zgomot de la vârf la vârf de 0,28 μV în intervalul de 0,1 Hz până la 10 Hz.
Specificații de curent alternativ	Prezintă o performanță excelentă de curent alternativ cu lățime de bandă de 120 kHz la g = 100.
Timp de decontare	Timp de decontare rapid de 15 μs la 0,01%.

Specificații ale AD620

Iată un tabel detaliat al Analog Devices Inc. AD620bn Specificații tehnice, atribute și parametri, împreună cu piese cu specificații similare.

Tip	Parametru	Detalii
Placare de contact	Plumb, staniu	Plumb/staniu
Munte	Prin gaură	Prin gaură
Tip de montare	Prin gaură	Prin gaură
Pachet / carcasă	8-DIP (0,300, 7,62 mm)	8-DIP (0,300, 7,62 mm)
Numărul de pini	8	8
Numărul de elemente	1	1
Temperatura de funcționare	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Ambalaj	Tub	Tub
Cod JESD-609	E0	E0
Cod PBFree	Nu	Nu
Starea părții	Învechit	Învechit
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)	1 (nelimitat)
Numărul de terminații	8	8
Cod ECCN	Ureche99	Ureche99
Rezistenţă	10Gohm	10Gohm
Disiparea maximă a puterii	650MW	650MW
Poziția terminală	DUAL	DUAL
Numărul de funcții	1	1
Tensiune de alimentare	15V	15V
Terminal	2,54mm	2,54mm
Numărul piesei de bază	AD620	AD620
Număr de pini	8	8
Tensiunea de alimentare de funcționare	36V	36V
Curent de furnizare de funcționare	1.3mA	1.3mA
Curent de aprovizionare nominală	1.3mA	1.3mA
Disiparea puterii	650MW	650MW
Rata de culegere	1.2V/μs	1.2V/μs
Tip amplificator	Instrumentaţie	Instrumentaţie
Raportul de respingere a modului comun	93 dB	93 dB
Curent - prejudecată de intrare	500pa	500pa
Tensiune - alimentare, unică/duală (±)	4.6V36V ± 2.3V18V	4.6V36V ± 2.3V18V
Curent de ieșire pe canal	18mA	18mA
Tensiune de compensare a intrării (VOS)	30mv	30mv
Tensiunea de alimentare negativă-nom	-15V	-15V
Tensiune - Offset de intrare	15μV	15μV
-3DB Lățime de bandă	1MHz	1MHz
Offset de intrare-curent-max (iio)	0.00075μA	0.00075μA
Câștig de tensiune min-min	1	1
Câștigul tensiunii-nom	10	10
Neliniaritate-max	0,00%	0,00%
Lungime	9.27mm	9.27mm
Înălțime așezată (max)	4.57mm	4.57mm
Întărirea radiațiilor	Nu	Nu
Starea ROHS	Non-ROH-uri conforme	Non-ROH-uri conforme
Plumb liber	Conține plumb	Conține plumb

Alternative de AD620

Număr de piesă	Descriere	Producător
AD620BRZ-RL	Amplificator de instrumentare, 85 UV Offset-Max, 1 MHz Band Lățime, PDSO8, Lead Free, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL	Amplificator de instrumentare, 85 UV Offset-Max, 1 MHz Band Lățime, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc.
AD620BR-REEL	Amp de la 1 la 10000	Analog Devices Inc.
AD620BRZ-R7	Amp de la 1 la 10000	Analog Devices Inc.
AD620BRZ	Amplificator de instrumentare, 85 UV Offset-Max, 1 MHz Band Lățime, PDSO8, Lead Free, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BR	Amplificator de instrumentare, 85 UV Offset-Max, 1 MHz Band Lățime, PDSO8, MS-021-AA, SOIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	Amplificator de instrumentare, 85 UV Offset-Max, 1 MHz Band Lățime, PDSO8, MS-021-AA, SOIC-8	Analog Devices Inc.

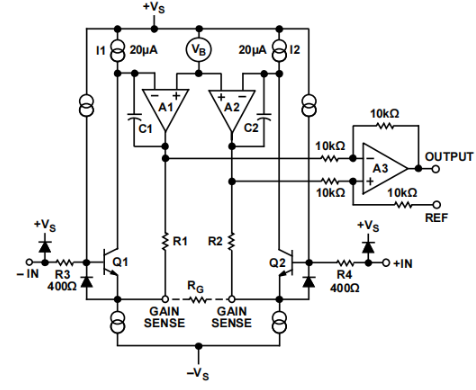

Schema simplificată a AD620

Aplicații ideale pentru AD620

AD620, cu precizia sa excepțională și tensiunea de compensare minimă, se găsește acasă în diferite sisteme de date de înaltă precizie.Astfel de sisteme se întind pe aplicații precum scările de greutate și interfețele de traductor, unde urmărirea preciziei de măsurare este neobosită.

Sisteme de date de precizie

AD620 prosperă în medii în care precizia este dominantă.Luați cântarele de cântărire, adesea folosite în laboratoarele de cercetare sau în setări industriale: Aici, fiecare măsurare poate fi un pas către descoperiri științifice inovatoare sau o calitate superioară a produsului.Raportul ridicat de respingere a modului comun al amplificatorului (CMRR) și caracteristicile de zgomot redus sunt coloana vertebrală a acestei performanțe fiabile și precise.

Interfețe de transductor

Aplicațiile de interfață transductoare sunt o altă arenă în care AD620 își prezintă capacitățile.Luați în considerare traductoarele care transformă fenomenele fizice, cum ar fi presiunea, temperatura sau forța în semnale electrice.Precizia acestor conversii este serioasă - fie că este în controlul precis al sistemelor de automatizare industrială sau monitorizarea vigilentă a condițiilor de mediu.Impedanța de intrare ridicată a AD620 joacă un rol principal în păstrarea integrității semnalului, ceea ce face ca acesta să fie o alegere convingătoare pentru aceste interfețe.

Aplicații medicale

În lumea instrumentelor medicale, AD620 strălucește puternic.Dispozitivele precum electrocardiogramele (ECG) și monitoarele tensiunii arteriale neinvazive se bazează pe o precizie ridicată și interferențe minime ale semnalului pentru a oferi diagnosticare fiabilă.Aici, sunt necesare curentul de zgomot redus și de prejudecată al AD620.Mai mult decât atât, priceperea amplificatorului în conservarea puterii extinde semnificativ durata de viață a bateriei dispozitivelor medicale portabile - o caracteristică majoră în peisajul de astăzi al soluțiilor de asistență mobilă, unde fiecare oră suplimentară de funcționare poate face o diferență profundă.

Cum să operați și să optimizați AD620?

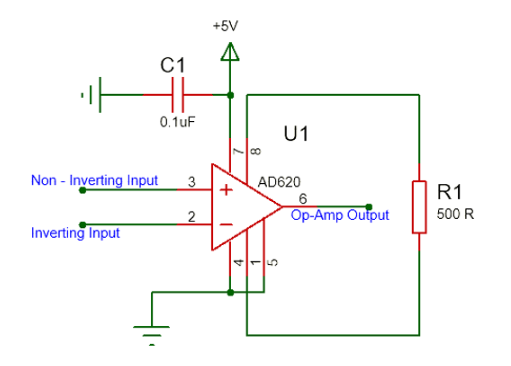

Operarea AD620 implică o serie de pași simpli.Pentru început, gestionați eficient puterea de circuit integrat (IC), legând pinul 7 la sursa de alimentare și pinul 4 la sol.O sursă unică de +5V este adesea adecvată pentru această sarcină.Asigurarea că pinul 2 (non-inversare) și pinul 3 (inversarea) gestionează semnalul de intrare este util pentru funcționalitatea adecvată.Pentru a stabiliza ieșirea atunci când nu există nicio diferență de tensiune între pinii de intrare, de obicei pinul măcinat 5 (referință) împreună cu pinul 4.

Controlul câștigului AD620 este un proces extrem de simplificat, necesitând doar un rezistor extern.Setați câștigul plasând un rezistor (de exemplu, 500Ω pentru un câștig de 100) între pinii 8 (+RG) și 1 (-RG).Câștigul este apoi calculat folosind formula.

G = (49,4 kΩ / r_G) + 1.

Această formulă asigură câștiguri precise prin selectarea corespunzătoare a valorilor rezistenței, oferind o metodă simplă, dar puternică, pentru a adapta performanța amplificatorului la nevoile specifice.Un aspect adesea trecut cu vederea este curentul de prejudecată de intrare.Proiectarea AD620 minimizează acest curent, dar atenuarea oricărui dezechilibru în impedanța sursă conectată la pinii de intrare este încă stabilită.Minimizarea nepotrivirii reduce tensiunea de compensare, îmbunătățind precizia generală, care este în mare parte periculoasă în instrumentarea de precizie, unde contează discrepanțele minime.Variațiile de temperatură pot afecta semnificativ performanțele AD620.Asigurarea că rezistența utilizată pentru setarea câștigului are un coeficient de temperatură scăzută este benefică pentru menținerea câștigului stabil pe o gamă largă de temperatură.În aplicațiile afectate de condițiile de mediu, această stabilitate este utilă pentru performanțele consistente.În scenarii practice precum sistemele de monitorizare industrială, menținerea stabilității câștigului, în ciuda fluctuațiilor de temperatură este activă pentru a evita inexactitățile de măsurare.Acest lucru subliniază importanța selectării componentelor adecvate care sunt în armonie cu mediul operațional, asigurând astfel o monitorizare fiabilă și precisă.Pinul de referință (pinul 5) afectează semnificativ tensiunea de ieșire.Întemeierea acestui pin împreună cu pinul 4, de obicei, zero ieșirea atunci când nu există nicio diferență de tensiune de intrare.Cu toate acestea, în configurații mai avansate, conectarea acestui pin la o tensiune specifică poate introduce o compensare cunoscută în ieșire, care este benefică în aplicațiile care necesită schimbări precise de referință de tensiune.

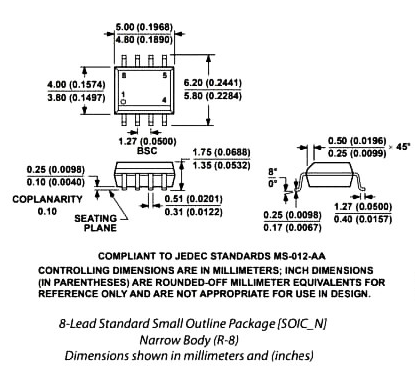

Ambalaj AD620

Despre dispozitivele analogice

Analog Devices Inc. (NASDAQ: ADI) excelează în proiectarea, fabricarea și comercializarea circuitelor integrate de înaltă performanță, cu semnal mixt și digital de procesare a semnalului digital (DSP).Înființată în 1965, ADI s -a angajat să depășească provocările complexe de inginerie în procesarea semnalului.Soluțiile lor ingenioase au puterea de a transforma fenomenele din lumea reală, cum ar fi temperatura, presiunea și viteza în semnale electrice precise, permițând astfel aplicații diverse și practice de pe glob.

De-a lungul deceniilor, ADI a trecut de la concentrarea exclusivă pe tehnologia analogică la îmbrățișarea unei abordări mai holistice care include tehnologii cu semnal mixt și DSP.Această schimbare reflectă o tendință mai largă în industria electronică spre integrarea mai multor funcții într -un singur cip, îmbunătățirea performanței și reducerea consumului de energie.Soluțiile ADI își găsesc locul în aplicații între automatizări industriale, asistență medicală, electronice de consum și automobile.

Portofoliul ADI cuprinde o gamă largă de tehnologii de produse analogice de precizie, cum ar fi amplificatoare, produse liniare și convertoare de date, care sunt serioase pentru detectarea și măsurarea de înaltă rezoluție.Soluțiile cu semnal mixt care combină circuitele analogice și digitale pe un singur cip, oferă o funcționalitate și eficiență sporită.

Fișă de date pdf

AD620BN Fisa de date:

AD620.pdf

AD620BRZ-R7 Fisa de date:

AD620.pdf

Întrebări frecvente [FAQ]

1. Poate AD623 să înlocuiască AD620?

AD620 și AD623 sunt ambele amplificatoare de instrumentare unice cu compatibilitate PIN.Factorul distinct dintre ei constă în cerințele lor de alimentare cu energie electrică: AD620 are nevoie de livrări duble, în timp ce AD623 poate funcționa cu livrări duale sau unice.Prin urmare, AD620 poate fi înlocuit cu AD623 dacă circuitul original folosește surse de alimentare dublă.Puteți alege adesea AD623 pentru eficiența energetică și proiectarea simplificată a puterii, deoarece funcționează cu o singură alimentare.După o astfel de substituție, performanța consiliului de microcontroller rămâne stabilă și continuă să -și execute sarcinile perfect, asigurând fiabilitatea în aplicații practice.

2. Ce reprezintă pinii AD620?

P1 și P8: rezistențe externe de stabilire a câștigului

P2 și P3: terminale de intrare

P6: terminalul de ieșire

P4 și P7: ± 5V Surse de alimentare

P5: intrare de tensiune de referință (400mV)

Această configurație specifică a pinului facilitează conexiunile componente structurate și optimizate, asigurând performanța constantă și simplificarea proceselor de depanare.

3. Cum funcționează AD620?

AD620 se bazează pe un design tradițional cu trei opțiuni, dar include îmbunătățiri semnificative ale performanței interval de alimentare largă (± 2,3– ± 18 V) și consum redus de energie (curent maxim de 1,3 mA).Aceste caracteristici îl fac potrivit pentru modele de joasă tensiune, cu putere redusă.Construcția sa monolitică și calibrarea laserului garantează o precizie ridicată.Utilizarea unei intrări bipolare diferențiale printr -un proces β atinge curent de prejudecată de intrare mai mic și stabilizează curentul colectorului prin feedback intern.Ecuația de câștig este g = 49,4kΩ / r_g + 1, unde r_g este rezistența externă care controlează câștigul.Aceasta reflectă practicile inovatoare în electronice, subliniind importanța exactității și eficienței în proiectarea componentelor contemporane.

4. Ce semnal iese AD620?

AD620, ca amplificator de instrumentare de câștig reglabil, oferă un semnal de tensiune.Această versatilitate de ieșire este în special insistentă pentru aplicațiile care necesită o amplificare precisă a semnalului, cum ar fi instrumentarea medicală și controalele de procese industriale.Capacitatea sa de a oferi o amplificare exactă a semnalului subliniază rolul său în menținerea standardelor ridicate de performanță în aplicații serioase.

5. De ce ieșirea AD620 este întotdeauna negativă?

Dacă ieșirea rămâne negativă, în ciuda unui aport de ± 5V, mai mulți factori ar putea fi la jocul excesiv de câștig și de dezechilibru al circuitului.Verificați rezistența reglabilă legată de pinii de câștig pentru a vă asigura că respectă specificațiile fișei de date și că câștigul nu este excesiv de mare, ceea ce poate reduce riscul de amplificare a semnalelor de interferență.Prin menținerea unui câștig moderat în prima etapă și echilibrarea rezistenței la prejudecăți, puteți aborda eficient problemele de fidelitate și stabilitate a semnalului.Aceste tehnici de depanare subliniază măsuri practice pentru a menține integritatea semnalului în circuitele analogice.
