Senzor de umiditate Sht31: Caracteristici, avantaje și fișă de date

SHT31 reprezintă ultima generație de senzori de temperatură și umiditate dezvoltate de Sensirion.Acest articol explorează în profunzime senzorul SHT31, examinând fișa tehnică, PINOUT, Caracteristici și Avantaje.De asemenea, oferă informații practice asupra implementării sale și a rolului său în tehnologia modernă, unde datele de mediu precise sunt importante.De la sisteme HVAC la dispozitive de calcul sofisticate, capacitățile avansate ale SHT31 îl fac un instrument de neprețuit în obținerea măsurătorilor precise și fiabile.

Catalog

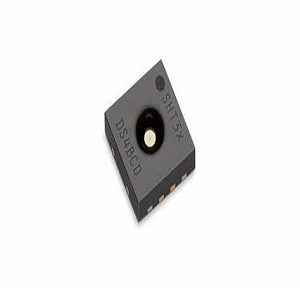

Ce este Sht31?

Sht31 Reprezintă un punct culminant în eforturile Sensirion de a perfecționa tehnologia de detectare a temperaturii și a umidității.Acest senzor folosește capacitățile avansate ale celui mai recent cip senzor CMOSENS®, prezentând progrese în puterea de procesare, precizie și fiabilitate pe modelele anterioare.Senzorul SHT31 excelează în precizie, adaptabilitate și versatilitate.Suporta două adrese I2C selectabile de utilizator, oferind o integrare perfectă în sisteme variate.Capacitatea sa de a comunica cu viteze de până la 1 MHz asigură transmiterea rapidă a datelor, imens valoroasă în scenarii care necesită monitorizare și răspunsuri rapide.Capacitățile de integrare ale SHT31 și comunicarea de mare viteză abordează eficient provocările în aplicațiile care solicită precizia.Echipamentele de monitorizare continuă și sistemele de control al mediului raportează că precizia și fiabilitatea sporită a senzorului reduc discrepanțele de date, stimularea eficienței și performanței sistemului.Aceste îmbunătățiri arată nu numai sofisticarea cipului CMOSENS®, dar evidențiază și o abordare prospectivă în proiectarea tehnologiei senzorilor.

Configurare SHT31 PIN

Funcții și descrieri PIN

Ac	Funcţie	Descriere
PIN 1: SDA	Date în serie;Intrare/ieșire	Gestionează transferul de date bidirecțional prin I2C comunicare.O rezistență de tragere bine aleasă asigură o comunicare stabilă.
PIN 2: ADDR	Adresa;Intrare;Conectați -vă la logică ridicată/mică	Setează adresa I2C a senzorului, permițând mai multe senzori pe același autobuz.
Pinul 3: Alertă	Indicator de alarmă;Ieșire;Plutesc dacă este neutilizat	Declanșează un semnal de alarmă atunci când pragurile predeterminate sunt încălcate.Recomandabil să pleci plutitor dacă nu este folosit.
PIN 4: SCL	Ceas în serie;Intrare/ieșire	Oferă semnalul de ceas pentru comunicarea I2C, Sincronizarea transferului de date.De asemenea, este recomandată un rezistor de tracțiune.
PIN 5: VDD	Tensiune de alimentare;Intrare	Furnizează senzorului cu tensiunea sa de funcționare.Asigurarea O sursă de tensiune curată și stabilă pentru performanțe fiabile.
Pinul 6: NRESET	Resetați pin activ activ;Intrare;Plutesc dacă este neutilizat;Conectați -vă la VDD cu ≥2 kΩ rezistență	Permite resetări manuale ale senzorului.Pentru a asigura consecvent Performanță, plutește acest pin dacă este neutilizat sau conectați -vă la VDD printr -un rezistor.
Pinul 7: r	Nicio funcție;Conectați -vă la VSS	Nu servește o funcție și trebuie conectat la VSS pentru a menține integritatea sistemului.
PIN 8: VSS	Sol	Servește ca referință la sol pentru minimizare Zgomot și asigurând lecturi exacte.

Simbolul SHT31, amprenta și modelul CAD

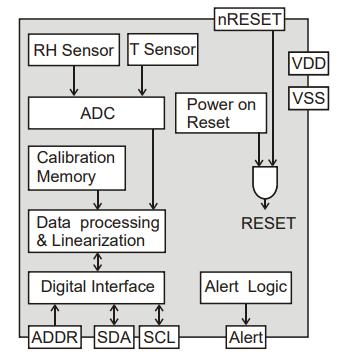

SHT31 Diagrama blocului

Specificații SENIRION SHT31-DIS-B

Tip	Parametru
Timp de conducere din fabrică	4 săptămâni
Munte	Montare la suprafață
Pachet / carcasă	Dfn
Numărul de pini	8
Ambalaj	Banda tăiată
Publicat	2014
Starea părții	Activ
Temperatura maximă de funcționare	125 ° C.
Temperatura de funcționare min	-40 ° C.
Tip de ieșire	Digital, I2C
Tensiunea de alimentare de funcționare	3.3V
Interfață	I2c
Tensiune maximă de alimentare	5.5V
Min tensiune de alimentare	2.15V
Precizie	2%
Timpul de răspuns	8 s
Tip senzor	Temperatură
Înălţime	1mm
Lungime	2,6 mm
Lăţime	2,6 mm
Ajunge la SVHC	Fără SVHC
Starea ROHS	ROHS conform
Plumb liber	Plumb liber

Caracteristici ale Sht31

Calibrare și compensare a temperaturii

Senzorul SHT31 are ieșiri liniarizate complet calibrate, cu compensare inerentă a temperaturii, care garantează colectiv o fiabilitate și o precizie ridicată.Aceste caracteristici sunt de neprețuit în setările în care precizia datelor nu poate fi compromisă, cum ar fi în automatizarea industrială și monitorizarea mediului.Procesele de calibrare încorporate din senzor negează efectiv necesitatea calibrării externe manuale, eficientizarea integrării și reducerea timpului de configurare.

Interval de funcționare largă de tensiune

Funcționând într -un interval de tensiune larg de la 2,4V la 5.5V, SHT31 oferă o flexibilitate remarcabilă în diferite aplicații.Această compatibilitate permite o integrare perfectă într-o multitudine de sisteme, de la dispozitive cu putere redusă, cu baterii, până la cele care necesită niveluri de tensiune mai mari.Gama largă de tensiune servește, de asemenea, ca un tampon împotriva fluctuațiilor minore de aprovizionare, menținând performanța senzorului stabil și consistent în condiții diverse.

Interfață I2C de mare viteză cu opțiunea de adresă dublă

Cu o interfață I2C care acceptă o viteză de comunicare de până la 1 MHz, senzorul asigură transferul rapid de date.Această capacitate este bună pentru aplicațiile care solicită prelucrarea datelor și o reacție rapidă.Disponibilitatea a două adrese I2C selectabile permite mai multor senzori să partajeze un singur autobuz, simplificând proiectele complexe de sistem și optimizarea resurselor.Această caracteristică este pertinentă în configurațiile multi-senzor, unde este nevoie de eficiența spațiului și a resurselor.

Precizie excepțională

SHT31, în special în varianta sa Sht35, se remarcă datorită exactității sale excepționale, cu o precizie relativă de umiditate de ± 1,5 %RH și o precizie a temperaturii de ± 0,1 ° C.Aceste măsurători precise se traduc la date mai fiabile pentru aplicații precum sisteme de HVAC, stații meteorologice și dispozitive de asistență medicală.

Pornire rapidă și achiziție de date

Proiectat pentru pornire rapidă și achiziție de date, senzorul minimizează timpul de întârziere între pornirea inițială și disponibilitatea datelor.Această caracteristică este avantajoasă în situațiile care solicită colectarea imediată a datelor, cum ar fi controale automate și sisteme de monitorizare.Timpurile rapide de pornire contribuie, de asemenea, la eficiența energiei electrice în dispozitivele care funcționează cu baterii, permițând senzorului să revină rapid la o stare de stare scăzută.

Pachet DFN compact și durabil cu 8 pini

Încadrat într-un pachet compact DFN cu 8 pini, SHT31 este ideal pentru integrarea în aplicațiile limitate spațiu, fără a compromite performanța.Factorul său de formă mic îl face o potrivire perfectă pentru modernurile electronice de echilibrare a dimensiunilor și funcționalității.Ambalajul durabil asigură protecția componentelor interne ale senzorului, îmbunătățirea rezistenței și longevității sale, chiar și în medii operaționale provocatoare.

Avantajele Sht31

Fiabilitate excepțională cu stabilitate pe termen lung

Senzorii SHT31 sunt notați pentru fiabilitatea lor excepțională și performanța constantă pe perioade îndelungate.Forjate prin procese de testare, acești senzori oferă în mod constant lecturi precise, ceea ce le face excelente pentru mediile care depind de umiditatea precisă și monitorizarea temperaturii.Performanța lor de durată în condiții diverse este un testament al ingineriei lor remarcabile.

Tehnologie dovedită cu peste 15 ani de dezvoltare

Cu peste 15 ani de dezvoltare, SHT31 folosește tehnologia de ultimă oră înrădăcinată în cercetări cuprinzătoare.Proiectarea senzorului a beneficiat de îmbunătățiri și informații iterative, ceea ce a dus la un produs superior potrivit pentru o varietate de aplicații.Această urmărire neobosită a inovației întruchipează precizia și încrederea care definesc senzori de mare calibru.

Adecvare pentru producția pe scară largă

Metodologia de proiectare și fabricație a SHT31 o optimizează pentru producția pe scară largă.Procesul său de producție simplificat asigură producția în masă fără a sacrifica calitatea.Această scalabilitate face o alegere preferată pentru implementări largi, care acoperă totul, de la utilizări industriale până la electronice.Respectarea unei cereri substanțiale evidențiază în mod fiabil adoptarea sa din sectorul său.

Raport semnal-zgomot ridicat

Raportul semnal-zgomot ridicat (SNR) al SHT31 îmbunătățește capacitatea sa de a oferi lecturi precise și clare.Un SNR mai mare este utilizat pentru captarea datelor precise în aplicațiile care necesită detectarea modificărilor minime ale umidității și temperaturii.

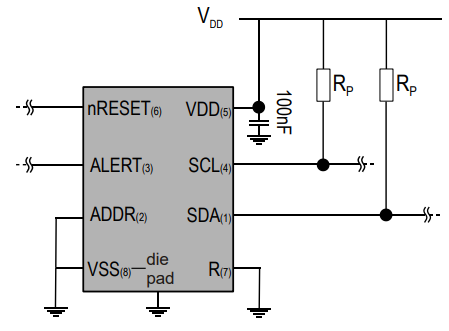

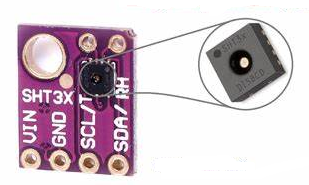

Circuitul de aplicare a Sht31

Alimentare electrică

SHT31 funcționează într -un interval de tensiune de la 2,4V la 5,5V, cu o tensiune de funcționare de 3,3V.O sursă de alimentare stabilă este importantă, deoarece fluctuațiile pot duce la citiri inexacte ale senzorilor.Mulți preferă un regulator de 3,3 V pentru a menține o tensiune constantă, completată de condensatoarele de decuplare pentru a filtra zgomotul.Plasarea unui condensator ceramic 100NF aproape de pinii senzorului poate atenua efectele de tensiune tranzitorie.Aceste practici se aliniază cu modele electronice de succes în care reducerea zgomotului este excelentă.

Protocol de comunicare

SHT31 comunică prin protocolul I2C, necesitând rezistențe de tragere pe liniile SDA și SCL.Se utilizează rezistențe de 4.7kΩ, dar pot fi ajustate pe baza vitezei autobuzului și a cerințelor specifice.Rutarea corectă a liniilor I2C pentru a evita trecerea liniilor electrice minimizează discuțiile încrucișate și interferența.

Condiționarea semnalului

Senzorii digitali precum Sht31 pot avea nevoie de componente suplimentare în medii zgomotoase.Utilizarea condensatoarelor sau ecranarea asigură o funcționare fiabilă, iar mărgelele de ferită pe liniile de date filtrează eficient zgomotul de înaltă frecvență.Adoptarea acestor tehnici minimizează impactul EMI.

Aspect PCB

Un aspect PCB bine proiectat îmbunătățește foarte mult performanța senzorului.Poziționați SHT31 departe de componentele generatoare de căldură pentru a minimiza erorile termice.SHIELD Urmărește și menține un plan solid la sol pentru a atenua interferențele externe.Aceste strategii reflectă practicile care se ocupă de provocări similare.

Calibrare și testare

Calibrarea minuțioasă este benefică pentru citirile precise ale senzorilor.Factor în compensări de temperatură și umiditate.Setările automate simplifică procesul, consolidând fiabilitatea.Automatizarea s -a dovedit a spori repetabilitatea și precizia în orice aplicație.

Caracteristica autodiagnosticilor

SHT31 include autodiagnostici pentru a detecta probleme potențiale.Integrarea verificărilor de diagnostic în firmware poate identifica preventiv problemele, permițând întreținerea în timp util.Diagnosticele proactive reduc timpul de oprire și costurile de întreținere în utilizarea pe termen lung, o perspectivă valoroasă.

Implementarea firmware -ului

Firmware -ul robust ar trebui să includă gestionarea erorilor și rutine de validare a datelor.Implementați cecuri CRC pentru integritatea datelor.Asigurați o manipulare corectă.Această abordare reflectă metodologiile în orice aplicație, asigurând achiziția de date consecventă și precisă.

Analiza comparativă a Sht11 și DHT11

Componente principale

Senzorul Sht11 încorporează condensatoare sensibile la umiditate, în timp ce DHT11 se bazează pe rezistențe sensibile la umiditate.Condensatoarele din Sht11 tind să ofere stabilitate și precizie superioare.Acest atribut devine deosebit de util în aplicațiile care solicită o precizie ridicată.Alegerea unui senzor cu aceste caracteristici este adesea influențată de cerințele pentru performanțe fiabile.În schimb, rezistențele din DHT11, în ciuda faptului că sunt mai economice, pot să nu atingă același nivel de precizie și stabilitate.Această distincție joacă un rol atunci când vine vorba de selectarea senzorilor pentru medii specifice sau cercetări științifice în care integritatea datelor este de cea mai mare preocupare.

Compoziția senzorului

SHT11 folosește materiale inovatoare care creează un decalaj pentru a sesiza atât umiditatea, cât și temperatura cu precizie.Materialul de decalaj energetic își îmbunătățește sensibilitatea și timpul de răspuns.Senzorii care utilizează astfel de materiale avansate oferă de obicei date mai de încredere în diferite condiții.Această caracteristică face ca SHT11 să fie deosebit de adecvat pentru experimente științifice și aplicații industriale, unde este evaluată performanța constantă.În schimb, DHT11 integrează un senzor de umiditate cu un termistor NTC.Deși această configurație este funcțională, nu oferă capacitățile avansate de detectare observate în senzori care utilizează materiale de decalaj energetic.

Funcționalitate și performanță

SHT11 excelează în furnizarea de lecturi de umiditate compensate la temperatură și măsurători de înaltă calitate a punctului de rouă de înaltă calitate în diferite sisteme de monitorizare a mediului.Integrarea compensării temperaturii asigură că citirile de umiditate rămân exacte în ciuda fluctuațiilor.Pe de altă parte, DHT11 nu are funcții de rouă de înaltă calitate și nu oferă compensare a temperaturii, ceea ce duce la inexactități potențiale.Această limitare devine notabilă în scenarii în care nivelurile de umiditate precise sunt importante, cum ar fi în sistemele de control climatic și aplicațiile meteorologice.Persoanele care lucrează în medii în care precizia afectează rezultatele se aplecă adesea către senzori precum Sht11.Componentele avansate ale Sht11 și funcționalitatea excepțională îl fac o alegere preferată pentru aplicații mai solicitante.În schimb, DHT11 oferă o soluție mai economică, oferind performanțe acceptabile pentru situații mai puțin serioase.Recunoașterea cerințelor specifice ale unei aplicații dată ghidează selecția senzorului corespunzător.

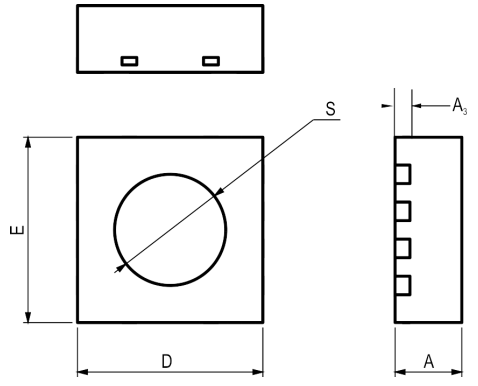

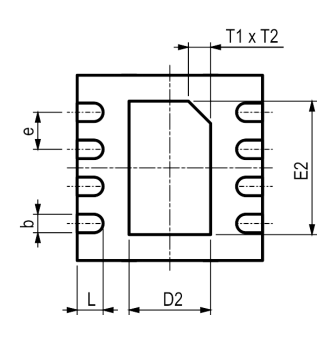

Ambalaj Sht31

SHT31 Informații despre producător

Sensirion, un far în tehnologia senzorului, excelează în crearea de senzori pentru măsurători de umiditate, gaz și flux de lichid.Înființată cu o viziune clară a furnizării de senzori de înaltă precizie, compania a adus inovații care au influențat profund sectoare precum HVAC, Automotive, Medical și Consumer Electronics.Senzorii lor sunt prețuiți pentru exactitatea, fiabilitatea și flexibilitatea integrării lor, devenind accesul la aplicații complexe.Proeminența lui Sensirion în tehnologia senzorului este alimentată de calitatea sa fără compromisuri, inovația neobosită și angajamentul față de soluții focalizate.Aceste calități asigură că senzorii lor depășesc în mod constant așteptările industriei, consolidându -și statura de conducere.

Fișă de date pdf

Piese de date Sht31-DIS-B:

Declarație de specificație a senzorului.pdf

Opțiunea de membrană sht3x spec.pdf

Seria Sht3x-DIS DATEA DAPTHEET.PDF

SHTXX, STSXX ASSEMBLY SMD PKGS.PDF

Ghid de testare shtxx.pdf

Întrebări frecvente [FAQ]

1. Pentru ce este folosit Sht31?

SHT31 își găsește aplicația în diverse domenii:

Controlul climatic: asigurarea unor condiții atmosferice optime.

Stații meteo: furnizarea de date de încredere pentru prognoză.

Aparate de acasă: contribuind la medii la domiciliu eficiente și automatizate.

2. Care sunt avantajele senzorului Sht31?

Suporta mai multe opțiuni de interfață, inclusiv I2C și ieșirea de tensiune, ceea ce facilitează încorporarea ușoară într -o gamă largă de sisteme și dispozitive.Cu o gamă de tensiune operațională de 2,4 până la 5,5V, senzorul se adaptează la diferite condiții de alimentare, oferind atât aplicații cu scop general, cât și specializate.Integrarea diferitelor funcții în interiorul senzorului, însoțită de un design robust, asigură o fiabilitate ridicată.Acest lucru îl face potrivit pentru aplicații solicitante, cum ar fi automatizarea industrială, dispozitivele medicale și sistemele HVAC.Capacitatea senzorului de a măsura atât temperatura, cât și umiditatea cu ajutoare de înaltă precizie în menținerea condițiilor optime de mediu în setările controlate.La rândul său, aceasta îmbunătățește eficiența generală a operațiunilor.Prin monitorizarea condițiilor de mediu, ajută la menținerea calității produsului.Citirile sale exacte contribuie la economiile de energie și la performanța optimizată a sistemului.
