Regulator de tensiune LM317K (1.2V-37V): PINOUT, defalcare completă a fișei de date și aplicații cheie

În acest articol, vom explora un instrument puternic în reglarea tensiunii LM317K.Acest regulator de tensiune reglabil este proiectat pentru a livra mai mult de 1,5A de curent de încărcare, oferind în același timp o gamă largă de tensiune de ieșire de la 1,2V la 37V.Adaptabilitatea sa îl face o componentă necesară pentru diverse aplicații, de la alimentarea sistemelor de microcontroller de joasă tensiune până la manipularea circuitelor de mare putere.Capacitatea LM317K de a regla o tensiune fină cu un simplu divizor rezistiv permite fluxuri de lucru mai eficiente în timpul prototipării și dezvoltării, reducând nevoia de mai multe surse de alimentare.

Catalog

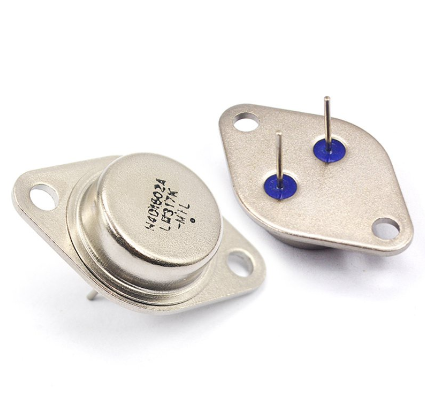

Prezentare generală LM317K

LM317K, un circuit integrat monolitic versatil, este oferit în diferite pachete precum TO-220, ISOWATT220, TO-3 și D2 PAK.Proiectat pentru a funcționa ca un regulator de tensiune reglabil pozitiv, acest dispozitiv se mândrește cu capacitatea de a livra peste 1,5A de curent de încărcare cu o tensiune de ieșire reglabilă între 1,2V și 37V.Odată cu utilizarea unui divizor rezistiv simplu pentru a stabili tensiunea de ieșire, LM317K simplifică procesul pentru dvs., reducând dependența de numeroase regulatoare fixe.

Acest dispozitiv excelează în scenarii în care reglementarea precisă a tensiunii este o necesitate.În sursele de alimentare pentru dispozitive electronice, menținerea unei tensiuni consistente este o piatră de temelie pentru performanță și longevitate.Flexibilitatea LM317K îi permite să se ocupe de un spectru larg de dispozitive, poziționându-l ca o alegere rentabilă și eficientă pentru dvs.Gama sa largă de tensiune de intrare și capacitatea remarcabilă de manipulare a curentului permit integrarea perfectă în sistemele existente.De exemplu, în scenariile de încărcare a bateriei, asigurarea unei ieșiri stabile și reglabile poate îmbunătăți semnificativ eficiența încărcării și poate prelungi durata de viață a bateriei.Ușurința cu care tensiunea de ieșire poate fi modificată folosind un divizor rezistiv subliniază utilitatea sa practică, alinându -se la nevoile diferitelor aplicații, atât simple, cât și complexe.

Eficiența operațională este o marcă comercială a LM317K, garantând performanțe de încredere în condiții de încărcare variate.Această eficiență contribuie la extinderea duratei de viață operaționale a sistemelor electronice, reducând astfel nevoia de reparații și întreținere frecvente.Un aspect remarcabil al eficienței sale este mecanismele de reglare termică și de protecție încorporată în proiectarea sa, protejând componentele de daunele potențiale din cauza supraîncălzirii și îmbunătățirii robustetei generale și fiabilității sistemului.

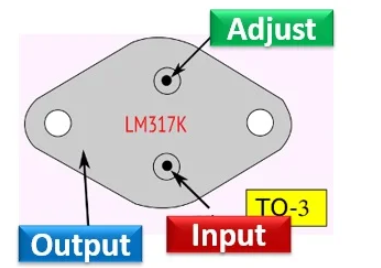

Configurarea pinului LM317K

Modele de proiectare LM317K

Simbolul electric al LM317K

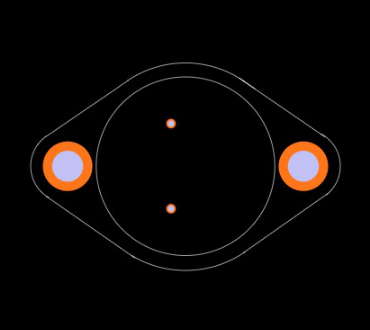

Amprenta de bord a lui LM317K

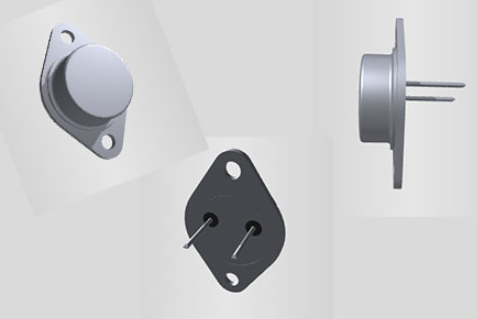

Vizualizarea 3D a LM317K

Atributele cheie ale LM317K

Caracteristică	Descriere
Interval de tensiune de ieșire	1.2V la 37V
Curent de ieșire	Peste 1,5a
Reglementarea liniei și încărcării	0,10%
Operație plutitoare	Potrivit pentru aplicații de înaltă tensiune
Mecanisme de protecție	Limitarea actuală, oprirea termică și funcționarea sigură Controlul zonei (SOA)

Specificații tehnice

Tip	Parametru
Munte	Prin gaură
Tip de montare	Prin gaură
Pachet / carcasă	TO-204AA, TO-3
Numărul de pini	2
Greutate	6.40101g
Temperatura de funcționare	0 ° C ~ 125 ° C.
Ambalaj	Vrac
Toleranţă	5%
Cod JESD-609	E3
Starea părții	Învechit
Nivel de sensibilitate la umiditate (MSL)	1 (nelimitat)
Numărul de terminații	3
Cod ECCN	Ureche99
Finisaj terminal	Matte Tin (SN)
Metoda de ambalare	TUB
Poziția terminală	FUND
Forma terminală	Pin/PEG
Numărul de funcții	1
Numărul piesei de bază	LM317
Număr de pini	2
Numărul de ieșiri	1
Tensiune - intrare (max)	40V
Tensiune de ieșire	37V
Tip de ieșire	Reglabil
Curent de ieșire maxim	1.5a
Configurare de ieșire	Pozitiv
Tensiune maximă de ieșire	37V
Numărul de autorități de reglementare	1
Tensiune de intrare min	4.2V
Caracteristici de protecție	Peste curent, peste temperatură
PSRR	80db ~ 65dB (120Hz)
Tensiune de referință	1.3V
Min Tensiune de ieșire	1.2V
Raportul de respingere a sursei de energie (PSRR)	80DB
Înălţime	8,7 mm
Lungime	39,5mm
Lăţime	26.2mm
Ajunge la SVHC	Fără SVHC
Întărirea radiațiilor	Nu
Starea ROHS	ROHS3 Conform
Plumb liber	Plumb liber

Diagrama principiilor operaționale LM317K

Înlocuitori LM317K

Număr de piesă	Descriere	Producător
IP117AHVSMD05POWER CIRCUITE	Regulator standard pozitiv reglabil, 1,25V min, 60V Max, CBCC3, ceramică, SMD-05, 3 pini	Rezistențe electronice TT
Circuite M38510/11704SYXPOWER	1,2 regulator pozitiv reglabil V-37V, MBFM2	Instrumente din Texas
Circuite IP117AHVIGPOWER	1,25 regulator pozitiv reglabil V-60V, MSFM3, Izolat, până la 257, 3 pini	TT Electronics Power and Hybrid / SemeLab Limited
Circuite OM1320STMPBFPOWER	Regulator standard pozitiv reglabil, 1,2V min, 37V Max, MSFM3, izolat, ermetic sigilat, până la 257, 3 pini	Rectificator internațional
7703405 Circuiteletapower	Regulator, 1 ieșire, bipolar	Infineon Technologies Ag
Circuite OM1321STMPOWER	Regulator standard pozitiv reglabil, 1,2V min, 57V Max, bipolar, msfm3, to-257, 3 pini	Omnirel Corp
LM317AHVKR1 CIRCUITE DEPOWER	Regulator pozitiv reglabil, MBFM2, TO-3, 3 pini	TT Electronics Power and Hybrid / SemeLab Limited
Circuite IP117HVRPOWER	Regulator standard pozitiv reglabil, 1,25V min, 60V Max, mbfm2, to-66, 2 pin	Rezistențe electronice TT
Circuite IP117HVSMD1POWER	1,25 regulator pozitiv reglabil V-60V, CBCC3, ceramică, SMD-1, 3 pini	TT Electronics Power and Hybrid / SemeLab Limited

Ratinguri maxime LM317K

Simbol	Parametru	Valoare	Unitate
Vi - o	Tensiune diferențială de intrare-ieșire	40	V
Io	Curent de ieșire	Limitat intern	-
Top​	Temperatura de joncțiune de funcționare pentru:		° C.
	LM117	-55 până la 150
	LM217	-25 până la 150
	LM317	0 până la 125
PTOT​	Disiparea puterii	Limitat intern	-
TSTG​	Temperatura de depozitare	-65 până la 150	° C.

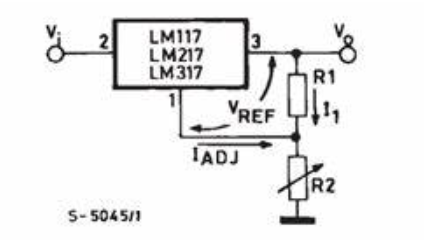

LM317K Configurare reglabilă reglabilă de bază

Utilizări avansate ale LM317K

Regulatorul de tensiune LM317K prezintă o versatilitate remarcabilă datorită tensiunii sale de referință internă de 1.25V, stabilită între terminalele de ieșire și reglare.Această configurație permite un curent constant să curgă printr -un divizor de rezistență extern, setând tensiunea de ieșire (VO) ca Vo = Vref (1 + R2/R1) + IADJ R2.În special, dispozitivul minimizează termenul IADJ (100 pA max) pentru a menține consistența indiferent de schimbările de încărcare și linie, rezultând adesea neglijabili IADJ R2.Acest design intrinsec asigură fiabilitatea LM317K pe scenarii variate de aplicație.

Versatilitate în reglarea tensiunii

Un atribut cheie al LM317K este capacitatea sa de a returna tot curentul de întrerupere la terminalul de ieșire.Acest lucru necesită un curent de încărcare minim pentru a preveni creșterea tensiunii, jucând un rol activ în stabilizarea sistemelor susceptibile la fluctuații de tensiune imprevizibile.Ca un regulator plutitor, LM317K poate gestiona adept cu aprovizionarea de înaltă tensiune în raport cu solul, cu condiția ca diferențialul de intrare-ieșire să rămână sigur.Această abilitate se potrivește cu o gamă largă de aplicații de înaltă tensiune, în mare parte în lumea soluțiilor robuste și adaptabile de gestionare a energiei.

Regulamentul curent de precizie

Prin simpla plasare a unui rezistor fix între terminalele de reglare și ieșire, LM317K se poate transforma într -un regulator de curent de precizie.Astfel de configurații sunt de neprețuit în cazul în care livrarea curentă stabilă este insistentă, ca în scenariile de încărcare a bateriei și de conducere cu LED -uri.Pentru o reglare îmbunătățită a sarcinii, este recomandabilă poziționarea rezistenței R1 cu curent R1 în apropierea regulatorului și împământarea R2 aproape de solul de încărcare.Această configurație reduce scăderea potențială a tensiunii, îmbunătățind astfel precizia generală.

Îmbunătățirea performanței cu condensatoare

Adăugarea strategică a condensatoarelor poate stimula în special performanța LM317K.Un condensator de bypass de intrare de 0,1µF.Un condensator de la terminalul de ajustare la sol (C_ADJ) de 10µF.Aceste condensatoare pot îmbunătăți respingerea ondulării și stabilitatea tensiunii.Mai mult, încorporarea unui condensator de ieșire (în mod ideal 1µF tantal sau 25µF aluminiu electrolitic) poate spori răspunsul tranzitoriu.Acest lucru face ca regulatorul de tensiune să fie mai agil în a răspunde la modificările bruște ale stării de încărcare, o caracteristică coroborată prin experiențe practice care accentuează nevoia de o reglare constantă și precisă a tensiunii.

Măsuri de protecție

Pentru a proteja regulatorul de daune potențiale din cauza scurtcircuitelor de intrare și ieșire, este recomandată instalarea diodelor de protecție (așa cum este descris în Fig. 5).Aceste diode oferă un strat de siguranță major, consolidând longevitatea și fiabilitatea LM317K în setări operaționale diverse.Astfel de strategii de protecție au fost adoptate pe scară largă în mediile de laborator și industriale, unde defecțiunile dispozitivului ar putea provoca întreruperi operaționale notabile.

LM317K Informații despre producător

STMicroelectronics, o entitate distinsă în industria electronică și semiconductor, s -a născut în 1987 din fuziunea semiconductorilor Thomson din Franța și a SGS Microelettronica din Italia.Compania operează de la sediul principal din Plan-Les-Oaus, lângă Geneva, Elveția.În calitate de producător de cipuri cu cel mai mare venit din Europa, STMicroelectronics influențează în mod semnificativ progresul tehnologic și stabilește reperele industriei.Această poziționare remarcabilă a obținut recunoașterea și respectul companiei în cadrul comunității tehnologice globale.

STMicroelectronics demonstrează vastul său global prin sediul său regional.Sediul global și EMEA (Europa, Orientul Mijlociu și Africa) are sediul în Geneva, un hub pentru deciziile și operațiunile strategice care conectează diverse continente.Pentru chestiuni administrative, compania holding, Stmicroelectronics N.V., este înregistrată în Olanda.În America de Nord, unde prosperă inovația tehnologică, sediul companiei se află în Coppell, Texas.Această locație subliniază poziția puternică a companiei pe o piață intens competitivă.

Sediul central al STMicroelectronics din Singapore servește ca centru al operațiunilor sale în regiunea Asia-Pacific.Poziționată pe o piață dinamică și în creștere rapidă, această locație strategică folosește expertiza regională în producție și dezvoltare tehnologică.În plus, pentru operațiunile sale din Japonia și Coreea, compania a stabilit sediul central la Tokyo - un oraș sinonim cu inovația și avansarea tehnologică.În China, una dintre cele mai influente piețe de tehnologie globală, STMicroelectronics a ales Shanghai pentru sediul său regional.Această alegere consolidează prezența companiei pe o piață cunoscută pentru vastul său potențial și avansările tehnologice rapide.

Fișă de date pdf

Piese de date LM317K:

Suport pentru baterii cilindrice.pdf

Întrebări frecvente [FAQ]

1. Ce este lm317k IC?

LM317K este un regulator versatil cu 3-terminale de tensiune pozitivă.Poate furniza peste 1,5A cu o tensiune de ieșire reglabilă cuprinsă între 1,2V și 37V.Proiectarea sa este simplă, necesitând doar două rezistențe externe pentru a stabili tensiunea de ieșire.Cunoscut pentru controlul precis al tensiunii, acesta devine necesar în aplicațiile în care precizia este dominantă.În diferite scenarii practice, stabilizează sursa de alimentare atât în ​​electronice de consum, cât și în echipamentele industriale.Puteți aprecia fiabilitatea sa, văzând -o ca o componentă de încredere în nenumărate proiecte.

2. Ce distinge LM317K de LM317T?

Seria LM317 cuprinde mai multe modele, inclusiv LM317K, LM317H, LM317T și LM317MP.Aceste modele împărtășesc funcționalitate identică.Distincția principală constă în ambalaj, sufixul „T” indicând un tip de pachet To-220.Varianța ambalajului influențează disiparea căldurii și capacitatea de montare, oferind flexibilitate în proiectare.De exemplu, pachetul To-220, ales adesea pentru proiecte care implică o disipare mai mare a căldurii, prezintă o filă metalică care îmbunătățește gestionarea termică.Puteți selecta tipul de pachet corespunzător pe baza cerințelor termice specifice, permițând performanțe optime în medii variate.
