Ghid complet pentru rezistența 10K: cod de culoare, aplicații și utilizări ale circuitului

Acest ghid vorbește despre rezistența de 10k care este foarte importantă în circuitele electronice.Vom explica ce este un rezistor de 10k, cum să -i spunem în afară folosind culori și ce face în diverse electronice.Ghidul acoperă diferite tipuri de codificare a culorilor, cum ar fi 3 benzi, 4-bandă, 5 benzi și 6 benzi, ceea ce face mai ușor să le identificați și să le utilizați.De asemenea, se uită la modul în care rezistențele de 10k ajută la dispozitive, de la controlul energiei electrice în circuite până la asigurarea că dispozitive precum cronometrele și senzorii funcționează corect.

Catalog

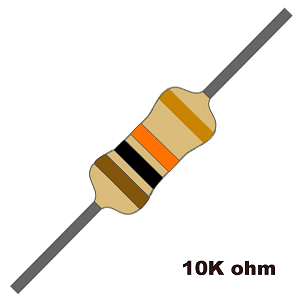

Ce este un rezistor de 10k?

O Rezistență de 10k este o componentă electronică mică, dar importantă 10.000 ohmi (Ω).Ajută la controlul fluxului de curent electric, la împărțirea tensiunilor și la protejarea elementelor de circuit sensibile.Rezistențe ca acestea sunt utilizate atât în ​​circuite analogice, cât și digitale, asigurând funcționarea stabilă și prevenind comportamentul electric nedorit.Acest rezistor este ușor de identificat datorită benzilor sale codate în culori, care determină rezistența sa fără a avea nevoie de un multimetru sau alte instrumente de testare.

În electronica digitală, un rezistor de 10k este adesea folosit ca o rezistență de tracțiune sau derulare, ajutând microcontrolerele să mențină stări logice stabile prin prevenirea semnalelor plutitoare (nedefinite).În circuitele analogice, acesta joacă un rol cheie în prejudecățile tranzistoarelor, asigurând o funcționare adecvată a amplificatorului.Când este combinat cu condensatoare, formează rețele RC, care sunt utilizate pentru a crea întârzieri de timp sau semnale de filtrare pentru circuitele oscilatorului și procesarea semnalului.Datorită versatilității sale, rezistența de 10kΩ apare într -o gamă largă de aplicații, de la cronometre simple la interfețe digitale complexe.

Cod de culoare de 10k rezistor

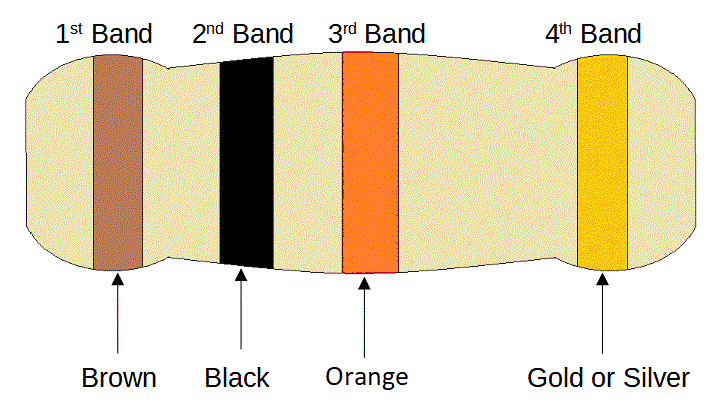

Figura 2. Codul culorii rezistenței 10K

Pentru a face identificarea rapidă și precisă, rezistențele folosesc un sistem de marcare codat de culoare.Un rezistență standard de 4-band 10kΩ (10.000-ohm) urmează un cod de culoare specific pentru a-și reprezenta valoarea.Prima bandă de culori este maro, care corespunde primei cifre, 1.A doua trupă este negru, reprezentând a doua cifră, 0.Împreună, acestea formează numărul 10.A treia trupă este portocale, care servește ca multiplicator, ceea ce înseamnă că numărul de bază (10) trebuie înmulțit cu 1.000, rezultând o rezistență totală a 10.000 ohmi (10kΩ).În cele din urmă, a patra trupă, care în acest caz este aur, indică toleranța rezistenței, specificând cât de mult poate varia rezistența reală de la valoarea nominală. Aur semnifică o toleranță a ± 5%, însemnând adevăratul rezistenţă poate varia de la 9.500Ω la 10.500Ω.Acest nivel de toleranță asigură că, chiar și cu variații minore în timpul fabricației, rezistența rămâne în limite acceptabile pentru aplicațiile electronice cu scop general.

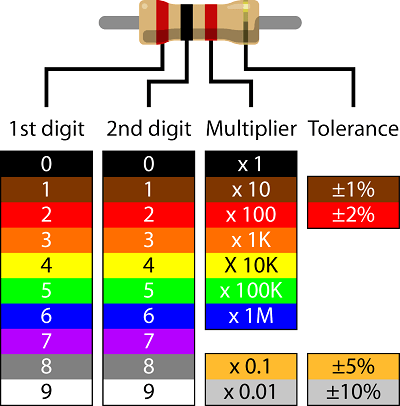

Figura 3. Codul culorii rezistenței 10K

Cum să citiți codul de culoare al unui rezistor?

Sistemul de cod de culoare a rezistenței poate părea complex la început, dar urmând o abordare sistematică, puteți învăța să decodificați valorile eficient și precis.Pentru a interpreta corect valoarea rezistenței, primul pas este să găsiți punctul de plecare al benzilor de culori.Un capăt al rezistenței va avea prima bandă de culoare poziționată mai aproape de margine decât celelalte benzi, acesta este sfârșitul în care începeți să citiți.Ultima bandă, adesea distanțată puțin mai departe, reprezintă toleranța și este de obicei aur sau argint.Odată ce orientarea este stabilită, următoarea etapă este identificarea benzilor de cifre, care determină valoarea rezistenței de bază.Acestea sunt primele două sau trei benzi, în funcție de faptul că rezistența are patru, cinci sau șase benzi în total.După determinarea valorii de bază, următoarea bandă servește ca multiplicator, scalând valoarea de bază cu un factor de zece, sute, mii sau mai mult.Această etapă este importantă, deoarece o simplă interpretare greșită a multiplicatorului poate duce la o valoare de rezistență incorectă drastic, afectând performanța circuitului.

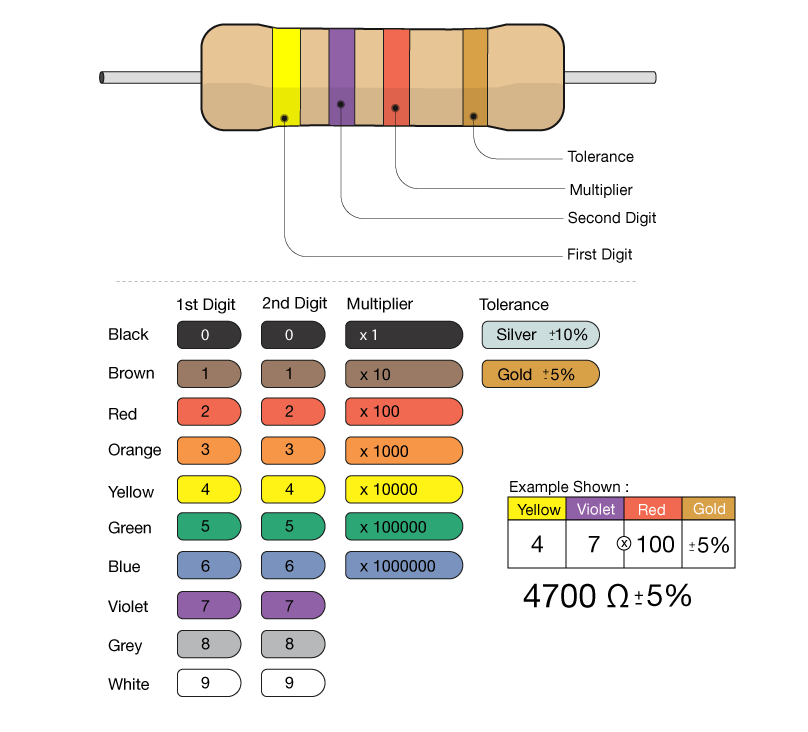

Figura 4. Interpretarea codului de culoare a rezistenței diferite

În cele din urmă, după calcularea valorii de rezistență din codul de culoare, aceasta este întotdeauna o practică bună pentru a o verifica, mai ales în Aplicații sensibile la precizie.Un multimetru poate fi utilizat pentru a măsura Rezistența reală și confirmați că se potrivește cu valoarea preconizată. Acest pas este util atunci când aveți de -a face cu rezistențe mai vechi care ar putea avea Benzi de culori decolorate, ceea ce le face dificil de citit.Pentru rezistențe cu șase benzi, o bandă suplimentară indică coeficientul de temperatură, care arată cât de mult se schimbă rezistența cu variațiile de temperatură.Acest Caracteristica este bună în circuitele care necesită stabilitate termică, cum ar fi ca instrumente de măsurare a preciziei și electronică de înaltă performanță sisteme.

Cod de culoare cu 3 benzi cu 3-band 10k

Figura 5. Cod de culoare cu 3 benzi de 10k cu 3 benzi

O Rezistor cu 3 benzi de 10k Simplifică procesul de etichetare folosind doar două cifre urmate de un multiplicator, ceea ce îl face mai simplu în comparație cu omologul său cu 4 benzi.În cazul unei rezistențe de 10kΩ (10.000 ohmi), benzile de culoare sunt maro, negru și portocaliu.Prima trupă, maro, reprezintă cifra 1, în timp ce a doua trupă, negru, reprezintă cifra 0.Împreună, aceste două cifre constituie numărul 10.A treia trupă, care acționează ca multiplicator, este portocale, semnificând un factor de înmulțire a 1.000.Când înmulțiți 10 cu 1.000, rezultatele Valoarea rezistenței este 10.000 ohmi, sau 10kΩ.Această metodă de codificare a culorilor permite identificarea rapidă a valorilor de rezistență.

Spre deosebire de rezistențele cu 4 benzi, care includ o bandă separată pentru a indica toleranța, rezistențele cu 3 benzi nu oferă acest nivel de detaliu, ceea ce înseamnă toleranţă este fix la ± 20% În mod implicit.Acest nivel de toleranță înseamnă că rezistența reală a unui rezistor de 10kΩ ar putea varia între 8kΩ și 12kΩ în funcție de variațiile de fabricație.Absența unei benzi de toleranță dedicate simplifică aspectul vizual al rezistenței, dar își limitează adecvarea pentru aplicații care necesită o precizie strânsă a rezistenței.Notația standardizată pentru aceste rezistențe urmează formatul de 103 m, unde 103 reprezintă valoarea de rezistență (10 × 1.000 = 10.000 ohmi), iar M desemnează o toleranță de ± 20%.Deși această gamă largă de toleranță poate părea mare, în general este acceptabil pentru circuitele care nu necesită valori exacte de rezistență.Dispozitivele precum divizoarele de tensiune de bază, rezistențele de tracțiune și rezistențele de limitare a curentului în circuitele LED folosesc adesea rezistențe cu 3 benzi, unde o mică abatere de la rezistența prevăzută nu afectează performanța generală a circuitului.

Deoarece rezistențele cu 3 benzi sunt mai puțin precise, se găsesc în aplicații cu costuri generale, mai degrabă decât în ​​electronice de precizie.Aceste rezistențe se găsesc în mod obișnuit în proiectele electronice mai vechi, deoarece circuitele moderne favorizează adesea rezistențe mai precise cu 4 benzi sau 5 benzi pentru o mai bună fiabilitate și precizie.Cu toate acestea, rezistențele cu 3 benzi rămân disponibile pe scară largă și continuă să fie utilizate în diferite aplicații în care costurile și simplitatea sunt prioritare peste precizie.Sistemul lor simplu de cod de culoare permite o identificare ușoară și calcule manuale rapide, reducând probabilitatea erorilor la asamblarea circuitelor electronice.Indiferent dacă este utilizat în prototipare, experimentare sau proiectarea circuitului de bază, rezistențele cu 3 benzi rămân o componentă a electronicelor.

Cod de culoare cu 5 bandă de 10k de 10k

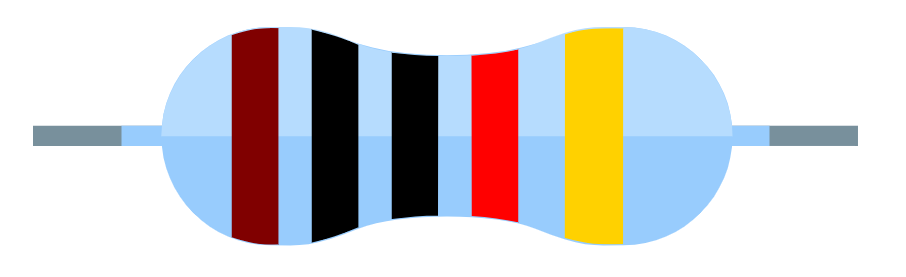

Figura 6. Cod de culoare cu 5 benzi de 10k de rezistență

O Rezistență cu 5 bandă 10K Oferă o precizie sporită față de omologul său cu 4 benzi prin încorporarea unei cifre suplimentare în secvența sa de cod de culoare.Prima bandă de culori, maro, reprezintă numărul 1, setarea cifrei inițiale a valorii de rezistență.În urma acestui lucru, The negru Banda semnifică 0, care este a doua cifră și alta negru Urmează trupa, contribuind pe altul 0 ca a treia cifră.Aceste trei cifre constituie împreună numărul 100, care servește ca valoare de bază înainte de orice modificări ale multiplicatorului.A patra trupă din secvență, care este roşu, acționează ca multiplicator și are o valoare de × 100, schimbarea eficientă a punctului zecimal și rezultând o rezistență totală de 10.000 ohmi.Ultima trupă, aur, este responsabil de definirea nivelului de toleranță, care în acest caz este ± 5%, ceea ce înseamnă că rezistența reală a rezistenței ar putea varia cu până la 5% în ambele direcții de la valoarea nominală.

Prezența unei a cincea bandă pe rezistență este un factor important în asigurarea unor valori mai precise de rezistență, deoarece introduce o cifră suplimentară.Spre deosebire de rezistențele cu 4 benzi, care folosesc doar două cifre și un multiplicator, a treia cifră dintr-un rezistor cu 5 benzi reduce erorile de rotunjire și îmbunătățește precizia.Acest lucru este avantajos pentru circuitele electronice care necesită o precizie mai mare, cum ar fi cele din procesarea semnalului, instrumente de măsurare și aplicații senzor sensibile.Evaluarea toleranței de 5%, deși nu este cea mai precisă disponibilă, oferă încă un nivel rezonabil de precizie pentru multe proiecte electronice cu scop general.Notația pentru acest rezistor, scrisă în mod obișnuit ca 1002J, urmează codificarea standard a rezistenței, unde 1002 corespunde valorii de rezistență (10.000Ω), iar litera J denotă toleranța de 5%.

Acest nivel de precizie este excelent în aplicațiile în care chiar și variații minore ale rezistenței ar putea afecta funcționalitatea circuitului.De exemplu, în divizoarele de tensiune, unde valorile de rezistență determină tensiunea de ieșire, o rezistență mai precisă ajută la menținerea nivelurilor de tensiune preconizate.În mod similar, în amplificatoare, unde toleranțele componente afectează stabilitatea câștigului, utilizarea unui rezistor cu 5 benzi asigură o performanță mai consistentă.În timp ce rezistențele cu toleranțe mai strânse, cum ar fi ± 1% sau ± 0,1%, sunt disponibile pentru sarcini de înaltă precizie, rezistența de 10k de 5 Band cu ± 5% toleranță atinge un echilibru între rentabilitate și precizie, ceea ce o face o alegere populară în multe modele electronice.

Cod de culoare cu 6-bandă cu 6-bandă

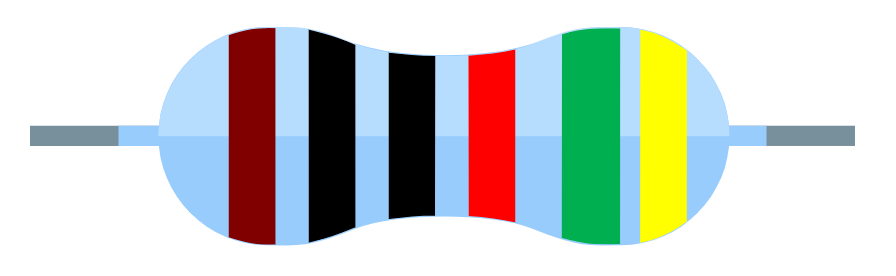

Figura 7. Codul culorii rezistenței cu 6 benzi 10K

O Rezistență cu 6 benzi de 10kΩ Urmează o schemă specifică de codificare a culorilor care oferă informații detaliate despre rezistența, toleranța și stabilitatea temperaturii sale.Primele trei benzi reprezintă cifrele valorii de rezistență, în timp ce a patra bandă acționează ca un multiplicator pentru a determina rezistența generală.Cea de -a cincea bandă indică toleranța, ceea ce semnifică cât de mult poate varia rezistența reală de la valoarea declarată.În cele din urmă, a șasea bandă reprezintă coeficientul de temperatură, ceea ce este un factor excelent în mediile cu temperaturi fluctuante.Coeficientul de temperatură ne spune cât de mult se va schimba valoarea rezistenței pe grad Celsius, asigurându -se că rezistența menține stabilitate în condiții în care variațiile de căldură ar putea avea impact asupra performanței electronice.Această bandă suplimentară face ca rezistența cu 6 benzi să fie utilă în circuitele sensibile, cum ar fi în instrumente de măsurare de înaltă calitate, dispozitive medicale și aplicații aerospațiale.

Benzile de culori de pe un rezistor de 10 kg de 6 kg sunt aranjate după cum urmează: maro, negru, negru, roșu, verde și galben.Prima bandă (maro) corespunde primei cifre, care este 1, în timp ce a doua bandă (Negru) reprezintă a doua cifră, care este 0. A treia bandă (negru) semnifică și un 0, ceea ce înseamnă că cifrele valorii de rezistență sunt 100. A patra bandă (roșu) servește ca multiplicator, care în acest caz este 100, oferind o valoare totală de rezistență de 10.000 ohmi sau 10kΩ.A cincea bandă (verde) indică toleranța, care este de ± 5%, ceea ce înseamnă că rezistența reală poate varia cu 5% peste sau sub valoarea declarată.În cele din urmă, a șasea bandă (galbenă) reprezintă coeficientul de temperatură, măsurat în părți pe milion pe grad Celsius (ppm/° C), cu galben corespunzător la 25 ppm/° C.Aceasta înseamnă că pentru fiecare grad Celsius de schimbare a temperaturii, rezistența poate varia cu 25 de părți pe milion, asigurându -se că componenta rămâne relativ stabilă chiar și în medii cu temperaturi fluctuante.

Importanța rezistenței cu 6 benzi constă în precizia și stabilitatea îmbunătățită, potrivită pentru aplicațiile în care modificările de rezistență minoră ar putea afecta performanța circuitului.În comparație cu rezistențele cu 4 benzi sau cu 5 benzi, adăugarea benzii de coeficient de temperatură oferă un nivel suplimentar de fiabilitate, în special în medii cu condiții termice variate.Toleranța ± 5% asigură că rezistența menține un nivel de precizie rezonabil, prevenind abaterile excesive de la valoarea de rezistență prevăzută.Prin încorporarea unei benzi a coeficientului de temperatură, rezistențele cu 6 benzi ajută la reducerea impactului fluctuațiilor termice, asigurându-se că circuitele electrice rămân consecvente și de încredere în timp.

Aplicații ale rezistenței de 10k

Rezistența de 10K este o componentă utilizată pe scară largă în electronică, care îndeplinește multe roluri importante:

Feedback de tensiune în amplificatoare

În amplificatoarele operaționale (OP-AMPS), un rezistor de 10K joacă un rol în stabilirea câștigului de tensiune, oferind feedback de la ieșire la intrarea inversă.Acest feedback ajută la controlul factorului de amplificare și asigură stabilitatea procesării semnalului.Selectând cu atenție valoarea rezistenței, puteți regla bine performanța amplificatorului, obținând echilibrul dorit între câștig și lățimea de bandă.În aplicațiile de precizie, cum ar fi amplificarea și instrumentarea audio, acest rezistor permite o reproducere exactă a semnalului prin minimizarea distorsiunii și îmbunătățirea liniarității.Funcționează împreună cu alte componente, cum ar fi condensatoare și rezistențe suplimentare pentru a forma răspunsul la frecvență și a filtra zgomotul nedorit, îmbunătățind în continuare calitatea generală a semnalului.

Circuite de sincronizare

Un rezistor de 10K este utilizat frecvent în circuitele de sincronizare, unde colaborează cu condensatoare pentru a defini întârzierile de timp și perioadele de oscilație.În aplicații precum multivibratoare monostabile, generatoare de impulsuri și 555 de circuite de cronometru, rezistența controlează rata de încărcare și descărcare a condensatorului, influențând direct caracteristicile de sincronizare.Aceasta este utilizată în aplicațiile care necesită o generare precisă de întârziere, cum ar fi impulsurile de ceas, modularea frecvenței și circuitele de debutare.Valoarea rezistenței determină cât de rapid percepe condensatorul sau se descarcă în stabilirea precisă a constantelor de timp.Prin reglarea valorii rezistenței, puteți modifica comportamentul de sincronizare al circuitului, fără a fi nevoie să modificați alte componente majore, oferind flexibilitate și ușurință de modificare a proiectării.

Reglarea tensiunii

În circuitele de reglare a tensiunii, o rezistență de 10k este folosită în mod obișnuit pentru a ajuta la menținerea unei tensiuni de ieșire stabile în regulatoarele liniare, asigurând o livrare constantă de energie către componente electronice sensibile.Apare adesea în bucle de feedback în care ajută la stabilirea tensiunilor de referință sau la reglarea tensiunilor de ieșire în IC -urile de reglementare a tensiunii, cum ar fi LM317.Prin furnizarea unei căi controlate pentru fluxul de curent, ajută la minimizarea fluctuațiilor care altfel ar putea afecta performanța microcontrolerelor, a senzorilor sau a altor componente de precizie.În unele proiecte, acesta joacă, de asemenea, un rol în echilibrarea sarcinii și în reducerea extragerii excesive a curentului, îmbunătățind eficiența energetică.Prezența unui rezistor de 10K în circuitele de reglare a tensiunii contribuie la o fiabilitate îmbunătățită, reducând riscul de vârfuri de tensiune sau picături care ar putea duce la defecțiuni.

Senzație de curent

O rezistență de 10k este adesea utilizată în aplicațiile de detectare a curentului, unde ajută la transformarea fluxului de curent într -o cădere de tensiune măsurabilă.Acest lucru este util în sistemele de gestionare a bateriilor, circuitele de control al motorului și aplicațiile de monitorizare a energiei care necesită o măsurare precisă a curentului.Prin plasarea rezistenței în serie cu o sarcină, căderea de tensiune pe ea poate fi măsurată și utilizată pentru a determina curentul care curge prin circuit, în urma legii OHM (V = IR).Această metodă permite microcontrolerelor sau a altor sisteme de monitorizare să urmărească consumul de energie, să detecteze defecțiuni sau să implementeze măsuri de protecție.Valoarea de 10K este aleasă pe baza sensibilității necesare și a considerațiilor de disipare a puterii, asigurând precizia fără a afecta performanța circuitului.

Sensionarea temperaturii

În aplicațiile de detectare a temperaturii, un rezistor de 10K este utilizat în mod obișnuit împreună cu termistorii pentru a forma un circuit de divizor de tensiune care permite microcontrolerelor să măsoare variațiile de temperatură.Termistorul, a cărui rezistență se schimbă cu temperatura, funcționează cu rezistența cu valoare fixă ​​pentru a crea o ieșire de tensiune variabilă care corespunde modificărilor de temperatură.Această tehnică este utilizată pe scară largă în termometre digitale, sisteme de HVAC și monitorizare a temperaturii industriale.Rezistența de 10K asigură că modificările de tensiune rămân într-un interval măsurabil pentru convertoare analog-digitale (ADC), îmbunătățind exactitatea citirilor de temperatură.Prin selectarea valorii corespunzătoare a rezistenței, puteți optimiza sensibilitatea și precizia sistemului de măsurare.

Filtrarea semnalului

O rezistență de 10K este adesea integrată în circuitele de filtrare a semnalului pentru a elimina zgomotul nedorit și pentru a îmbunătăți claritatea semnalelor în aplicații audio, comunicare de date și senzori.Apare în mod obișnuit în filtrele de trecere scăzută, cu trecere mare și de bandă, care lucrează alături de condensatoare pentru a determina frecvența de întrerupere a filtrului.În circuitele audio, de exemplu, ajută la eliminarea zgomotului de înaltă frecvență care ar putea degrada calitatea sunetului.În sistemele de comunicații de date, ajută la prevenirea distorsiunii semnalului și la îmbunătățirea fiabilității transmisiei.Selectând cu atenție valorile rezistenței și condensatorului, puteți adapta răspunsul filtrului pentru a se potrivi cu cerințele specifice ale aplicației, asigurând o integritate optimă a semnalului.

Divizoare de tensiune

Una dintre cele mai multe aplicații ale unui rezistor de 10K este în circuite de divizor de tensiune, unde ajută la depozitarea tensiunilor la niveluri adecvate pentru microcontrolere, senzori și alte componente electronice.Un divizor de tensiune este format din două rezistențe conectate în serie, rezistența de 10K fiind adesea una dintre ele, contribuind la crearea unei tensiuni de ieșire dorite prin împărțirea proporțional a tensiunii de intrare.Această tehnică este utilizată pe scară largă în dispozitivele cu baterii, circuitele ADC și aplicațiile de schimbare a nivelului.Alegând valorile rezistentei adecvate, puteți obține niveluri precise de tensiune fără a necesita circuite complexe de reglare a tensiunii.Rezistența de 10K joacă un rol în asigurarea diviziunii de tensiune previzibilă și stabilă în multe electronice cu putere redusă.

Rezistențe de tragere/derulare

În electronica digitală, un rezistor de 10K este frecvent utilizat ca o rezistență de tracțiune sau derulare pentru a asigura niveluri logice stabile și pentru a preveni intrările plutitoare.Intrările plutitoare pot provoca un comportament neregulat în microcontrolere și circuite logice, ceea ce duce la stări de semnal neintenționate.Prin conectarea unui rezistor de 10kΩ între un pin de intrare și fie tensiunea de alimentare (tracțiune), fie la sol (derulare), un nivel de tensiune definit este menținut atunci când nu este prezent niciun semnal activ.Această aplicație este frecventă în interfețele de butoane, pinii GPIO (scop general de intrare/ieșire) și linii de comunicare I2C.Valoarea de 10kΩ este o alegere standard, deoarece oferă un echilibru între consumul de energie și integritatea semnalului, asigurând o funcționare fiabilă fără o tragere excesivă de curent.

LED -ul Limiting Limiting

O rezistență de 10k este adesea folosită în circuitele LED pentru a limita cantitatea de curent care curge prin LED, împiedicându -l să deseneze prea mult curent și să se deterioreze.LED-urile necesită un curent controlat pentru a funcționa eficient și, fără un rezistor de limitare a curentului, s-ar putea supraîncălzi și arde.Prin plasarea unui rezistor de 10kΩ în serie cu LED -ul, curentul este limitat la un nivel sigur, asigurând că LED -ul funcționează în specificațiile sale nominale.Acest lucru este important în dispozitivele cu baterie, unde eficiența energetică este o prioritate.Utilizarea unei valori de rezistență calculate corespunzător poate ajuta la controlul luminozității LED -ului, făcând rezistența de 10K o componentă importantă în proiectarea indicatorilor LED, panouri de afișare și sisteme de iluminat.

Transistorii de părtinire

În circuitele amplificatoare bazate pe tranzistor, un rezistor de 10K este utilizat în mod obișnuit pentru părtinire, ceea ce asigură că tranzistorul funcționează în regiunea de operare prevăzută.Rezistențele de prejudecată ajută la stabilirea tensiunii de bază corecte în tranzistoarele de joncțiune bipolară (BJTS) sau tensiunea porții în tranzistoarele cu efect de câmp (FET), permițându-le să funcționeze eficient în aplicații de amplificare sau comutare.Fără o părtinire corespunzătoare, tranzistoarele nu pot să pornească complet sau să intre în saturație, ceea ce duce la distorsiunea semnalului sau la instabilitatea performanței.Rezistența de 10K oferă o tensiune de referință stabilă, permițând funcționarea constantă a tranzistorului în circuite precum amplificatoare audio, amplificatoare RF și regulatoare de comutare.Prin selectarea unei valori adecvate a rezistenței, puteți optimiza performanța menținând în același timp eficiența energiei electrice și minimizând disiparea inutilă a puterii.

Concluzie

Rezistența de 10K este o parte de bază, dar importantă a circuitelor electronice, ajutându -i să funcționeze fără probleme și în mod fiabil.Înțelegând cum să observi unul după codul său de culoare și cunoscând utilizările sale, puteți face circuite mai bune.Indiferent dacă este utilizat în configurații simple sau dispozitive complexe, rezistența de 10k este esențială pentru construirea și fixarea electronicelor, oferind stabilitate și precizie oriunde este utilizat.
