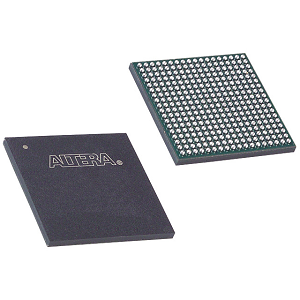

EP1C4F324C7N face parte din seria Intel Cyclone® FPGA, special concepută pentru aplicații rentabile care necesită un echilibru bun de performanță și costuri reduse.Acest FPGA dispune de 4.000 de elemente logice și 400 de blocuri logice (laboratoare), oferind capacități robuste pentru proiectări moderate de complexitate.Include 76,5 kilobit de RAM total și acceptă până la 249 de pini I/O, ceea ce îl face extrem de versatil pentru diverse cerințe de interfațare.Funcționând la frecvențe de până la 320 MHz și cu un interval de tensiune de alimentare de la 1.425V la 1.575V, EP1C4F324C7N este echipat pentru a gestiona aplicațiile solicitante.Suportă o gamă largă de standarde I/O, cum ar fi LVTTL, LVCMOS, SSTL-2 și SSTL-3, și este compatibil cu tipuri de memorie externă precum DDR SDRAM, îmbunătățindu-și utilitatea în procesarea digitală a semnalului, calcularea încorporată și sistemele de automatizare.
Dacă doriți să vă mențineți operațiunile fără probleme cu o tehnologie fiabilă, plasarea unei comenzi în vrac a acestui FPGA cu noi vă poate ajuta să vă asigurați că veți avea disponibilitatea și consistența de care aveți nevoie pentru proiectele dvs.

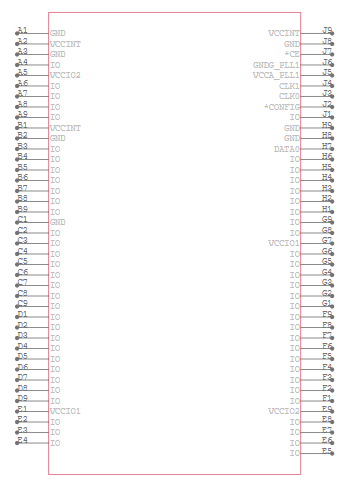

Simbol EP1C4F324C7N

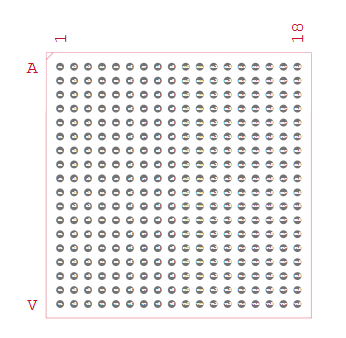

Ep1c4f324c7n amprentă

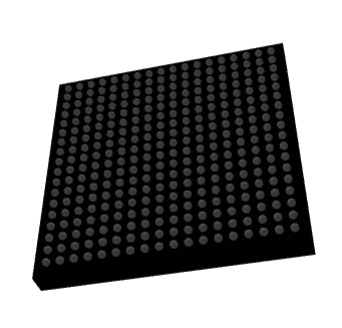

Model 3D EP1C4F324C7N
• Elemente logice: FPGA conține 4.000 de elemente logice care permit implementarea în mod eficient a circuitelor logice complexe și a funcțiilor digitale.
• Blocuri de array logică (laboratoare): Include 400 de laboratoare, care sunt blocurile fundamentale de construcție pentru arhitectura FPGA, facilitând proiectarea configurațiilor logice digitale versatile.
• Biți de ram totale: FPGA este echipat cu 76,5 kilobit de RAM încorporat, care oferă resurse de memorie pe cip pentru prelucrarea și stocarea datelor de mare viteză.
• Numărul de pini I/O: Cu 249 de pini I/O de consiliere utilizator, EP1C4F324C7N acceptă o gamă largă de opțiuni de interfață, adaptabilă la diverse standarde de semnal și componente electronice.
• Frecvența de funcționare: Poate funcționa la frecvențe de până la 320 MHz, permițându-i să gestioneze eficient sarcini de calcul de mare viteză.
• Tensiune de alimentare: Dispozitivul funcționează într -un interval de tensiune de alimentare de la 1.425V la 1.575V, asigurând o gestionare flexibilă și fiabilă a puterii în diferite aplicații.
• Bucle blocate în fază (PLL): Dispune de bucle blocate în fază pentru gestionarea precisă a ceasului pentru aplicații sensibile la calendarul.
• Suport pentru mai multe standarde I/O: FPGA acceptă diverse standarde I/O, cum ar fi LVTTL, LVCMOS, SSTL-2 și SSTL-3, care îmbunătățește compatibilitatea sa cu o gamă largă de componente și sisteme electronice.

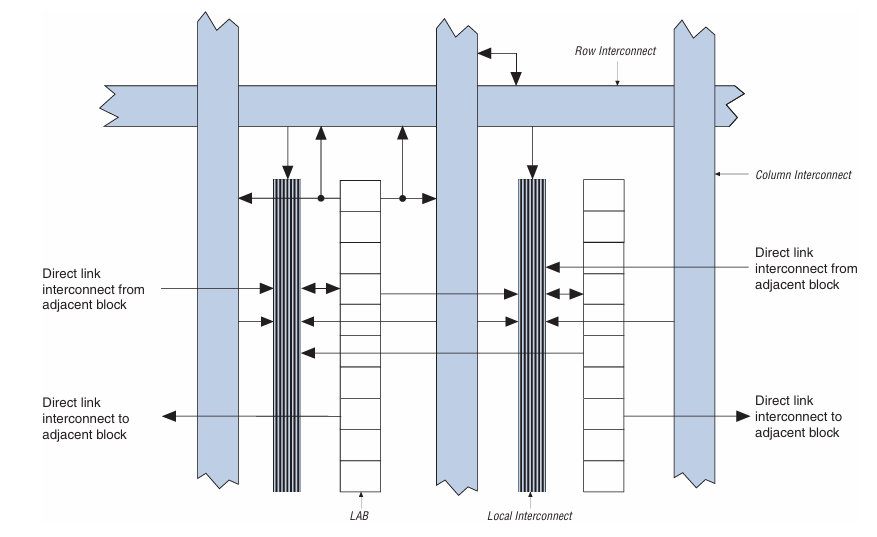

Diagrama ilustrează structura de interconectare în cadrul unui FPGA, referind în special la EP1C4F324C7N Dispozitiv din seria Altera Cyclone.La baza acestui aspect sunt Blocuri de matrice logică (Laboratoare), care sunt module aliniate vertical care conțin grupuri de elemente logice responsabile de implementarea funcțiilor logice a utilizatorului.Fiecare laborator este conectat la laboratoarele vecine prin interconectări de legătură directă, permițând comunicarea de mare viteză și minimizarea întârzierilor de propagare a semnalului.Aceste legături directe oferă un transfer de date eficient și localizat între blocurile logice adiacente, fără a consuma resurse de rutare mai largi.
Înconjurând laboratoarele sunt două tipuri primare de interconectări globale: interconectări de rând şi interconectări de coloană.Aceste linii albastre largi servesc ca autostrăzi de rutare, permițând semnalelor de traversă pe secțiuni mai mari ale țesăturii FPGA.Interconectările de rând rulează orizontal, în timp ce coloana interconectează rulează vertical.Ele facilitează conexiunea dintre blocurile logice îndepărtate și interfața cu elemente de intrare/ieșire sau alte unități funcționale plasate pe cip.
Interconectarea locală se află între laboratoare și servește ca o țesătură de comutare care pune la dispoziție interconectările globale cu laboratoarele.Permite blocurilor logice să acceseze semnale atât de la interconectările directe, cât și din cele globale.Această ierarhie de rutare, care combină căi directe, locale, rând și coloane, oferă o abordare flexibilă și scalabilă a distribuției semnalului, optimizarea performanței și utilizării logice în cadrul FPGA EP1C4F324C7N.
|
Tip |
Parametru |
|
Producător |
Alterra/Intel |
|
Serie |
Cyclone® |
|
Ambalaj |
Tavă |
|
Starea părții |
Învechit |
|
Numărul de laboratoare/CLBS |
400 |
|
Numărul de elemente/celule logice |
4000 |
|
Biți de ram totale |
78.336 |
|
Numărul de I/O. |
249 |
|
Tensiune - alimentare |
1.425V ~ 1.575V |
|
Tip de montare |
Montare la suprafață |
|
Temperatura de funcționare |
0 ° C ~ 85 ° C (TJ) |
|
Pachet / carcasă |
324-BGA |
|
Pachet de dispozitive furnizor |
324-FBGA (19x19) |
|
Numărul produsului de bază |
EP1C4 |
Echipament de rețea
EP1C4F324C7N este foarte potrivit pentru utilizare în dispozitivele de rețea, cum ar fi comutatoare, routere și modemuri.Ajută la gestionarea eficientă a traficului de date, îmbunătățind randamentul și reducând latența pentru menținerea operațiunilor de rețea de înaltă performanță.
Automatizare industrială
În domeniul automatizării industriale, acest FPGA poate fi utilizat pentru a controla utilaje și sisteme robotizate.Capacitatea sa de a prelucra algoritmi complexe permite rapid controlul și monitorizarea, îmbunătățirea productivității și siguranței în mediile de fabricație.
Electronica de consum
EP1C4F324C7N găsește aplicații în electronica de consum, în special în conducerea afișajelor de înaltă rezoluție și gestionarea interfețelor interactive în dispozitive precum televizoarele inteligente și sistemele avansate de automatizare a locuințelor.Capacitățile sale de procesare robuste asigură experiențe lină și receptive.
Sisteme auto
În cadrul aplicațiilor auto, acest FPGA contribuie la funcționalitatea sistemelor avansate de asistență a șoferului (ADAS) și a sistemelor de infotainment în vehicul.Susține procesarea și luarea deciziilor pentru caracteristicile de siguranță și divertisment în vehiculele moderne.
Aerospațial și apărare
FPGA se aplică și în sectoarele aerospațiale și de apărare, unde gestionează sarcinile de procesare a semnalului și a imaginilor pentru sistemele de radar și comunicare.Fiabilitatea sa ridicată și capacitatea de a opera în condiții extreme îl fac ideal pentru aplicațiile militare și aerospațiale.
1. Crearea de proiectare: Începeți prin a scrie designul dvs. folosind un limbaj de descriere hardware, cum ar fi VHDL sau Verilog.Acest cod definește structura și funcția logică a implementării hardware.Este important să traduceți cu exactitate ideea hardware în HDL pentru a vă asigura că FPGA se comportă așa cum se așteaptă.Înainte de a merge la implementarea hardware, simulați codul HDL folosind software de simulare.Acest pas testează logica și funcționalitatea proiectării dvs. într -un mediu virtual, permițându -vă să identificați și să rectificați erorile la începutul procesului de dezvoltare.
2. Compilarea și sinteza : Utilizați software -ul Altera Quartus II pentru a compila și sintetiza codul HDL.Compilarea traduce HDL -ul dvs. într -o listă de net, o descriere generică a hardware -ului FPGA care mapează designul dvs. către elemente logice și resurse de rutare.Procesul de montare, parte a fluxului de lucru Quartus II, implică plasarea și rutarea designului dvs. în FPGA.Acesta optimizează plasarea elementelor logice și rutarea conexiunilor pentru a îndeplini cerințele de performanță și a minimiza utilizarea resurselor.
3. Alocarea pinului: Planificatorul PIN din Quartus II vă permite să atribuiți pini specifici pe FPGA la intrările și ieșirile definite în codul dvs. HDL.Alocarea corectă a pinului este bună pentru conexiunea fizică și interacțiunea FPGA cu alte componente hardware din sistemul dvs.
4. Analiza de sincronizare: Utilizați analizatorul de cronometrare TimeQuest pentru a vă asigura că proiectarea dvs. îndeplinește cerințele de sincronizare.Acest instrument verifică timpul de configurare și deținere și performanța generală a calendarului, contribuind la prevenirea problemelor precum corupția datelor și instabilitatea sistemului.
5. Generarea de fișiere de programare: După ce proiectarea este compilată, sintetizată și verificată pentru sincronizare, utilizați instrumentul de asamblare din Quartus II pentru a genera un fișier de programare.Acest fișier, de obicei cu o extensie .SOF (fișier obiect SRAM) sau .POF (Fișier Obiect programabil), conține datele de configurare pentru FPGA.
6. Programarea dispozitivului: Conectați placa FPGA la computer folosind o interfață JTAG, cum ar fi USB-Blaster.Această interfață este utilizată pentru transferul fișierului de programare de la PC la FPGA.Deschideți instrumentul Programator Quartus II pentru a încărca și transfera fișierul de programare în FPGA.Acest pas configurează FPGA cu designul dvs., în esență „programarea” dispozitivului pentru a îndeplini funcțiile dorite.
7. Verificare: Odată programat FPGA, efectuați teste funcționale pentru a verifica dacă FPGA funcționează corect în conformitate cu specificațiile de proiectare.Această testare poate implica rularea cazurilor de testare într -un mediu de laborator, verificarea operațiunilor de interfață și asigurarea FPGA interacționează corect cu alte componente hardware.
Flexibilitate și reconfigurabilitate
EP1C4F324C7N oferă o flexibilitate inegalabilă în comparație cu microcontrolerele și ASIC -urile, care sunt fixate în funcția lor odată fabricate.Acest FPGA poate fi reprogramat pentru a se adapta la noile cerințe sau modificări ale proiectării sistemului pentru aplicațiile care evoluează în timp.Această reconfigurabilitate permite actualizarea sistemelor lor fără a înlocui hardware -ul, reducând atât costurile, cât și timpul de dezvoltare.
Capacități de procesare paralelă
Cu capacitatea sa de a executa mai multe operații simultan, EP1C4F324C7N excelează în medii care necesită calcule performante.Această capacitate de procesare paralelă este un avantaj față de microcontrolerele tradiționale care funcționează secvențial, ceea ce face ca FPGA să fie mai potrivit pentru aplicații intense, cum ar fi procesarea digitală a semnalului, procesarea video și sisteme de control complexe.
Implementare hardware personalizată
FPGA permite proiectarea logicii hardware personalizate adaptate în mod specific nevoilor operaționale ale utilizatorului.Acest lucru înseamnă că EP1C4F324C7N poate fi optimizat pentru a efectua sarcini specifice mai eficient decât procesoarele standard sau ASIC, oferind performanțe superioare și eficiență de energie electrică pentru aplicații specializate.
Eficiența costurilor pentru producția de volum redus până la mijlocul volumului
Pentru proiectele în care volumele de producție nu justifică costul ridicat al dezvoltării unui ASIC, EP1C4F324C7N prezintă o alternativă rentabilă.Oferă beneficiile hardware-ului personalizat, fără investițiile substanțiale în avans necesare pentru proiectarea și fabricarea ASIC, ceea ce îl face ideal pentru prototipuri, proiecte mici și mijlocii sau aplicații industriale specializate.
Integrare și eficiență spațială
Capacitatea de a integra mai multe funcții și componente într-un singur cip FPGA face ca EP1C4F324C7N să fie extrem de valoros în aplicațiile restrânse în spațiu.Această integrare duce la proiecte de dispozitive mai mici, mai compacte, excelent în electronice portabile, aplicații auto și alte scenarii în care este necesară eficiența spațiului.
• Tip de pachet: 324 pin grilă cu bilă fină (FBGA)
• Dimensiunea pachetului (Lungime x lățime): 19 mm x 19 mm
• Înălțimea maximă așezată: 3,5 mm
• Terminal: 1 mm
EP1C4F324C7N este un tablou de poartă programabilă (FPGA) de câmp fabricat de Intel, în urma achiziției Altera.Ca parte a seriei Intel Cyclone®, acest FPGA reprezintă un segment al portofoliului larg al Intel de soluții tehnologice integrate.Intel, lider în industria semiconductorilor, integrează tehnologii avansate de fabricație și sprijin extins pentru a oferi soluții FPGA robuste, inclusiv EP1C4F324C7N, care prezintă capabilități logice complexe într -un factor de formă compactă.Acest FPGA evidențiază angajamentul Intel de a furniza componente de calcul performante care răspund nevoilor tehnologice diverse.
Indiferent dacă dezvoltați o logică de control personalizat, construiți sisteme de comunicare de mare viteză sau prototipând funcții digitale specializate, EP1C4F324C7N FPGA oferă un echilibru optim de performanță, flexibilitate și costuri.Cu compatibilitatea sa I/O largă, memoria integrată și o reconfigurabilitate eficientă, acceptă proiecte scalabile și eficiente în spațiu într-o gamă largă de aplicații moderne.Susținută de suportul lider al industriei Intel, acest FPGA rămâne o soluție fiabilă și adaptabilă pentru a căuta o logică programabilă robustă atât în implementările cu volum redus, cât și în cel mediu.
All Dev Pkg CHG 1/Aug/2018.pdf
Mult Dev DESICANT CHG 19/JUL/2019.PDF
Software -ul multi seria CHGS 26/mar/2020.pdf
Ghid de megafuntion virtual jtag.pdf
Suport pentru baterii cilindrice.pdf
Vă rugăm să trimiteți o întrebare, vom răspunde imediat.
Da, acest FPGA acceptă tipuri de memorie externe, inclusiv DDR SDRAM, datorită suportului său I/O multi-standard.Cu toate acestea, aspectul PCB trebuie să respecte orientările stricte de sincronizare și impedanță pentru interfațarea de memorie de mare viteză.
Acest dispozitiv funcționează la o tensiune de bază de la 1.425V la 1.575V, cu tensiuni suplimentare necesare pentru standardele de I/O.Pentru o planificare precisă a puterii, utilizați Analizatorul de putere PowerPlay PowerPlay din Quartus pentru a estima consumul pe baza proiectării dvs.
Da, EP1C4F324C7N respectă directivele ROHS și este disponibil în pachete fără plumb.Acest lucru îl face potrivit pentru piețele și aplicațiile reglementate de mediu care necesită certificare electronică ecologică.
Pentru proiectele de complexitate moderată, compilarea și programarea durează de obicei 3 până la 5 minute, în funcție de performanțele computerului.Analiza de sincronizare și alocațiile PIN pot extinde procesul dacă proiectarea dvs. necesită constrângeri strânse de sincronizare.
Veți avea nevoie de software-ul Intel Quartus II, care este disponibil într-o ediție Lite gratuită și un programator JTAG compatibil sau compatibil.Aceste instrumente vă permit să vă compilați designul, să generați fișiere de programare și să le încărcați în FPGA.
