Procesor digital de semnal digital GC5330izev: Caracteristici, aplicații, alternative și specificații

Acest ghid se referă la GC5330izev, un cip digital inteligent care ajută sistemele wireless să funcționeze mai bine.Este folosit în lucruri precum turnurile celulare, repetatorii wireless și echipamentele de testare.GC5330izev poate gestiona multe semnale wireless și ajută la îmbunătățirea vitezei, la reducerea zgomotului și la clarificarea semnalelor.În acest ghid, veți afla ce face acest cip, cum funcționează și unde este utilizat.

Catalog

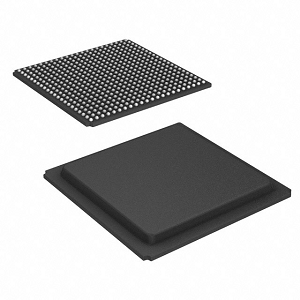

Prezentare generală GC5330izev

GC5330izev este un procesor de semnal digital de transmitere digitală (DSP) sofisticat cu bandă largă, conceput special pentru sisteme avansate de comunicații wireless.Acest DSP acceptă o gamă variată de standarde precum CDMA, GSM, TD-SCDMA, W-CDMA și WIMAX, ceea ce îl face extrem de versatil pentru diverse infrastructuri de comunicare.Dispune de un ambalaj pentru grilă de 484 de bilă (BGA) adecvat pentru aplicații tehnologice de montare a suprafeței, asigurând o integrare perfectă în ansambluri electronice moderne.O parte din familia mai largă GC5330, GC5330izev împărtășește o arhitectură de bază comună cu frații săi, care vizează optimizarea performanței și eficienței operațiunilor de recepție a transmiterii cu bandă largă.

Dacă doriți să blocați un DSP de încredere pentru sistemele dvs., acum este un moment minunat să vă gândiți să plasați o comandă în vrac cu noi pentru GC5330izev.

Modele CAD GC5330izev

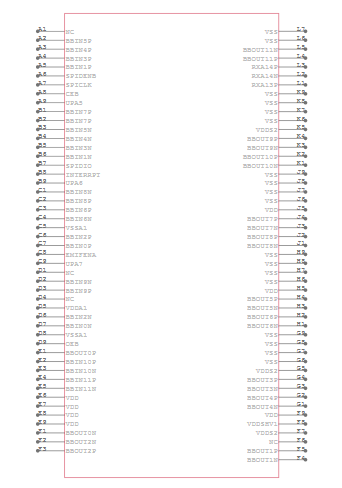

GC5330izev simbol

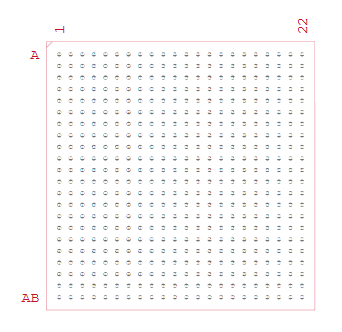

Amprenta GC5330izev

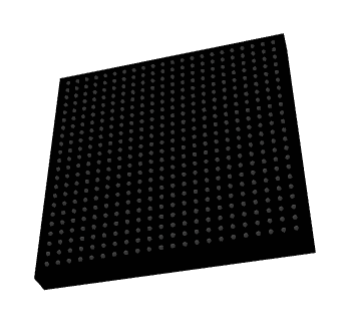

Model 3D GC5330izev

Caracteristici GC5330izev

• Transmiterea și primirea integrată Digital If Solution: DSP include funcționalități integrate digitale upconverter (DUC) și Digital DownConverter (DDC).Această integrare simplifică lanțul de procesare a semnalului prin combinarea mai multor funcționalități într -o soluție compactă, reducând astfel complexitatea și dimensiunea sistemului.

• Suport pentru mai multe canale: GC5330izev acceptă până la 4 canale de transmitere (TX) și 8 recepție (RX).Această caracteristică permite gestionarea sistemelor complexe multi-antene, care sunt excelente pentru tehnologiile moderne de comunicare wireless care necesită un randament ridicat de date și o integritate îmbunătățită a semnalului.

• Transmite funcționalități ale căii: Funcționalitățile cheie în calea de transmisie a GC5330izev includ reducerea factorului de crest (CFR), predistorsion digital (DPD) și egalizare a transmiterii.Aceste caracteristici sunt necesare pentru îmbunătățirea calității semnalului și a liniarității, ceea ce la rândul său îmbunătățește eficiența generală și performanța sistemelor de comunicare.

• Capabilități de sincronizare: Dispozitivul este echipat cu două sincronizări de intrare LVDS (sinca și sincronizare) și o sincronizare de ieșire a LVDS.Aceste capacități de sincronizare asigură alinierea precisă a sincronizării pe mai multe dispozitive din cadrul unui sistem, pentru menținerea integrității și coerenței în transmiterea datelor.

Diagrama blocului GC5330izev

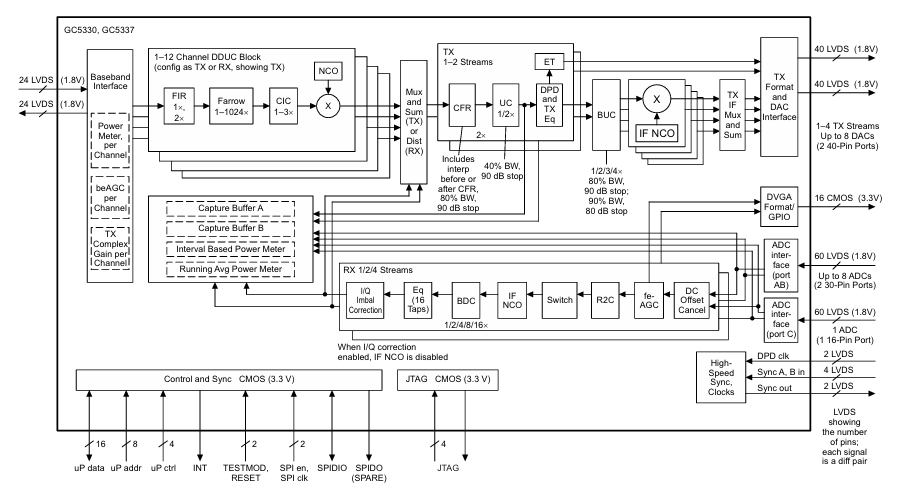

Diagrama bloc a GC5330/GC5337 ilustrează o soluție de transmitere digitală de înaltă performanță, proiectată pentru sistemele de stații de bază.Începe cu un Interfață de bandă de bază, primind până la 24 de perechi diferențiale LVDS la 1,8V, care transportă date de bandă de bază digitală în cip.Această interfață include contoare de putere pe canal și Agc (Control automat al câștigului) pentru a asigura niveluri optime ale semnalului. Bloc Digital Down/Up Converter (DDUC) este configurabil fie pentru transmitere (TX), fie pentru recepție (RX) și acceptă până la 12 canale.Procesează semnalul de bandă de bază prin mai multe etape de filtrare, cum ar fi FIR, FARROW și CIC pentru a ajusta ratele de probă și pentru a aplica interpolare sau decimare.Un opțional Oscilator controlat numeric (NCO) este inclus și pentru traducerea frecvenței.Odată filtrat și condiționat, semnalul intră pe calea TX, unde este interpolat în continuare de blocurile CFR (reducerea factorului de crest) și DPD (digital înainte de distorsiune).Aceste componente optimizează intervalul dinamic al semnalului și îl liniarizează pentru o transmisie eficientă.Elementele ET (urmărirea plicului) și BUC (Block Up Converter) pregătesc semnalul pentru modularea de înaltă frecvență.Etapa IF NCO mută semnalul la frecvența intermediară înainte de a fi trimis la formatul TX și la interfața DAC, care iese de până la 4 fluxuri TX la 8 DAC prin 40 de linii LVDS.

Pe partea de recepție, sistemul surprinde date ADC de mare viteză prin 60 de linii LVDS.Datele sunt procesate prin anularea DC Offset, FE-AGC, Switch și dacă NCO blochează.Apoi trece la R2C și BDC, trecând prin egalizare și, opțional, corecția de dezechilibru I/Q, înainte de captarea finală și măsurarea puterii.Acest proces acceptă lățimile de bandă flexibile și ratele de decimare.În partea de jos a diagramei, sunt prezentate mai multe interfețe de control și sincronizare.Acestea includ interfețe de microprocesor pentru intrarea de comandă și date, JTAG pentru testare și depanare și SPI pentru configurare.Ceasurile de mare viteză și semnalele de sincronizare asigură o sincronizare precisă între blocurile de intrare, procesare și ieșire.În general, arhitectura GC5330/GC5337 este optimizată pentru transmisia digitală de înaltă eficiență, cu configurabilitate flexibilă pentru diverse standarde wireless.

Specificații GC5330izev

Tip	Parametru
Producător	Instrumente din Texas
Ambalaj	Vrac
Starea părții	Învechit
Funcţie	Procesor de semnal digital
Tip RF	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Tip de montare	Montare la suprafață
Pachet / carcasă	484-BGA
Pachet de dispozitive furnizor	484-BGA
Numărul produsului de bază	GC5330

Aplicații GC5330izev

Sisteme de comunicații fără fir

GC5330izev este proiectat pentru a gestiona protocoale wireless avansate, cum ar fi CDMA, GSM, TD-SCDMA, W-CDMA și WIMAX.Acest lucru îl face un DSP ideal pentru utilizare în stațiile de bază moderne și infrastructura wireless.Caracteristicile sale integrate de conversie digitală și de downconversion, împreună cu suport pentru mai multe canale, îi permit să gestioneze eficient procesarea semnalului RF cu bandă largă.Dispozitivul îmbunătățește performanța sistemelor de comunicații wireless prin reducerea numărului de componente externe necesare și oferind o integritate superioară a semnalului.

Repetatoare wireless

În aplicațiile de repetor wireless, GC5330izev servește ca o punte între lanțurile de recepție și transmisie.Oferă filtrare digitală, conversie în jos a semnalelor primite și conversia de sus a semnalelor de ieșire.Acest lucru permite repetatorilor să transmită semnale de comunicare pe distanțe mai lungi, fără distorsiune.Includerea unor caracteristici precum reducerea factorului Crest și predistorsionarea digitală o face, de asemenea, extrem de potrivită pentru menținerea calității transmisiei pe căi amplificate.

Echipamente de testare și măsurare

GC5330izev este valoros în echipamentele de testare și măsurare.Capacitatea sa de procesare a bandelor largi și manipularea flexibilă a canalului îi permit să simuleze, să proceseze și să analizeze semnale pe diferite protocoale wireless.Precizia ridicată de sincronizare și caracteristicile avansate de condiționare a semnalului ajută la asigurarea măsurătorilor fiabile și repetabile în mediile de testare laborator și pe câmp.

Radiouri punct-la-punct

GC5330izev este potrivit pentru a fi utilizat în link-uri radio cu microunde și undă milimetrică.În astfel de sisteme, transmisia și recepția ratei de date ridicate necesită DSP -uri capabile să gestioneze lățimile de bandă largi și sincronizarea strânsă.Acest dispozitiv acceptă aceste nevoi cu procesarea sa digitală eficientă, permițând o comunicare fiabilă în accesul wireless fix, rețele de rezervă sau legături industriale specializate.

GC5330izev Piese similare

• GC5318izat

• Max2090etp+t

• GC5328izer

GC5330izev Avantaje

Eficiență îmbunătățită a amplificatorului de putere

GC5330izev oferă îmbunătățiri ale eficienței generale a sistemului prin încorporarea reducerii factorilor de crest (CFR) și a predistorsiei digitale (DPD).Aceste tehnologii funcționează împreună pentru a reduce raportul maxim-mediu (PAR) al semnalelor RF și a corectării neliniarităților în amplificatoarele de energie.Drept urmare, amplificatoarele funcționează mai eficient, reducând consumul de energie și generarea de căldură.Acest lucru duce la economii de costuri pentru operatorii de sistem și extinde durata de viață operațională a componentelor RF.

Integrarea flexibilă a sistemului

Datorită suportului său pentru diverse configurații MIMO, cum ar fi 2 × 2, 4 × 4, sau chiar 4 × 8, și compatibilitatea cu mai multe standarde wireless, cum ar fi GSM, CDMA, TD-SCDMA, W-CDMA și WIMAX, GC5330izev este incredibil de versatil.Puteți utiliza o singură platformă pe diferite tipuri de infrastructură de comunicare, reducând complexitatea dezvoltării, timp la piață și nevoia de a gestiona mai multe soluții DSP pentru diferite rețele.

Numărul de componente redus și costul

Prin integrarea mai multor funcții de procesare, cum ar fi conversia digitală, downconversion și transmite egalizarea într -un singur dispozitiv, GC5330izev minimizează necesitatea unor componente de susținere externe.Acest lucru nu numai că simplifică aspectul PCB, dar reduce și costurile facturilor de materiale (BOM) și amprenta sistemului.Rezultatul final este un design mai compact, rentabil, care este mai ușor de fabricat și de întreținut.

Îmbunătățirea calității și fiabilității semnalului

Cu o procesare avansată de semnal încorporată, cum ar fi CFR, DPD și Egalizarea transmiterii, GC5330izev îmbunătățește claritatea semnalului și reduce scurgerile de canal adiacent.Acest lucru duce la un canal de comunicare mai robust și mai rezistent la interferențe, asigurându-se utilizatorilor să primească transmisie consistentă și de înaltă calitate chiar și în medii RF dense sau scenarii de rate de date mari.

Pași de programare GC5330izev

1. Selectarea interfeței: Pasul inițial în programarea GC5330izev implică selectarea interfeței de comunicare corespunzătoare.Acest dispozitiv acceptă atât o interfață de unitate de microprocesor (MPU), cât și o interfață periferică serială (SPI).Alegerea depinde de cerințele de arhitectură și de control al datelor. Interfața SPI devine activă numai atunci când PIN -ul EMIFENA (Activare de interfață de memorie externă) este setat la logică scăzută.Trebuie să vă asigurați că configurația hardware corectă este în vigoare înainte de a începe comunicarea.Această decizie determină modul în care comenzile de control, datele de configurare și informațiile de stare sunt schimbate între controlerul gazdă și GC5330.

2. Configurarea ceasului: Odată ce interfața este stabilită, următorul pas este configurarea semnalelor de ceas.GC5330izev funcționează folosind două ceasuri principale: ceasul digital pre-distorsionare (DPDCLK) și ceasul de bandă de bază (BBCLK).Aceste ceasuri conduc conducta de procesare a datelor interne.DPDCLK acceptă frecvențe de până la 310 MHz, în timp ce BBCLK acceptă până la 290 MHz.Ambele trebuie să fie configurate cu exactitate pentru a satisface cerințele de lățime de bandă și de sincronizare a standardului de comunicare wireless prevăzut.Sincronizarea corectă între aceste domenii de ceas asigură că etapele de procesare a semnalului, cum ar fi filtrarea, interpolarea și funcția de amestecare în mod fiabil și în cadrul specificațiilor.

3. Sincronizare: Sincronizarea este importantă pentru funcționarea aliniată în timp pe diferite module din GC5330izev.CHIP oferă semnale de sincronizare de intrare și sincronizare, precum și o sincronizare a semnalului de sincronizare a ieșirii.Aceste semnale sunt utilizate pentru a alinia evenimentele interne, cum ar fi contorizarea puterii, captarea semnalului sau actualizarea DPD.În sistemele cu mai multe chip sau multi-canal, procesoarele hardware externe sau bandă de bază trebuie să coordoneze impulsurile de sincronizare pentru a asigura ferestrele de procesare constante.Prin programarea registrelor de control al sincronizării, puteți personaliza modul în care și când apar declanșatoare de sincronizare, asigurând o funcționare stabilă chiar și în condiții dinamice de sistem.

4. Formatarea datelor : GC5330izev oferă opțiuni flexibile de formatare a datelor atât pentru căile de transmitere, cât și pentru recepție.Trebuie să configurați formatul de intrare de bandă de bază pentru transmisie și formatul de ieșire a bandei de bază pentru recepție.Aceasta implică selectarea lățimilor și formatelor de date corespunzătoare, cum ar fi modurile seriale, byte-paralel sau nibble-paralel.Formatarea corectă a datelor asigură compatibilitatea cu procesorul de bandă de bază sau cu FPGA care gestionează fluxurile de I/Q digitale.Opțiunile de încadrare programabile permit markeri de aliniere personalizate și încapsulare de date pentru sistemele care utilizează structuri de încadrare complexe sau folosesc transmisii dinamice de explozie.

5. configurația DUC și DDC: O funcție majoră a GC5330izev este capacitatea sa digitală de conversie (DUC) și downconversion (DDC).Aceste blocuri sunt configurate pentru a gestiona interpolarea semnalului, decimarea, filtrarea și traducerea frecvenței.Pe partea de transmisie, DUC crește rata eșantionului și mută semnalul către banda de frecvență dorită, gata pentru conversia RF.Pe partea de primire, DDC scade rata eșantionului și filtrează componente de frecvență nedorite.Setările adecvate DUC și DDC sunt bune pentru optimizarea fidelității semnalului, reducerea aliasingului și asigurarea utilizării eficiente a lățimii de bandă.Parametrii de configurare includ rate de interpolare/decimare, coeficienți de filtrare și setări mixer.

6. Controlul câștigului: Controlul automat al câștigului (AGC) din GC5330izev este împărțit în două zone cheie: AGC front-end (FEAGC) și AGC back-end (BEAGC).Aceste blocuri ajută la menținerea nivelurilor de semnal optime pe măsură ce semnalele se deplasează prin lanțul de procesare.FEAGC se ocupă în principal de nivelul semnalului de intrare, ajustarea câștigului pentru a preveni saturația sau tăierea.BEAGC se concentrează pe semnalul procesat, asigurându -se că rămâne în intervalele dinamice preconizate pentru operațiunile digitale ulterioare.Trebuie să programați praguri AGC, rate de atac/de descompunere și să câștigați pași pentru a gestiona condiții diferite de semnal, cum ar fi decolorarea, interferența sau modificările puterii semnalului.

7. contorizarea puterii și configurarea alarmelor: GC5330izev include unități de contorizare a puterii programabile capabile să monitorizeze nivelurile de semnal.Aceste contoare ajută la detectarea anomaliilor, cum ar fi creșterea puterii, picăturile sau emisiile din afara benzii.Alarmele programabile pot fi configurate pentru a declanșa pe baza pragurilor de presetare, permițând acțiuni de protecție sau corective, cum ar fi ajustări ale câștigului sau semnalizare de eroare.Trebuie să configurați blocurile de contorizare prin setarea dimensiunilor ferestrei de alimentare, nivelurile de prag și setările de filtrare.Această funcționalitate este importantă în sistemele care necesită o fiabilitate ridicată, cum ar fi stațiile de bază, care necesită respectarea reglementărilor și siguranța operațională.

Dimensiuni de ambalare GC5330izev

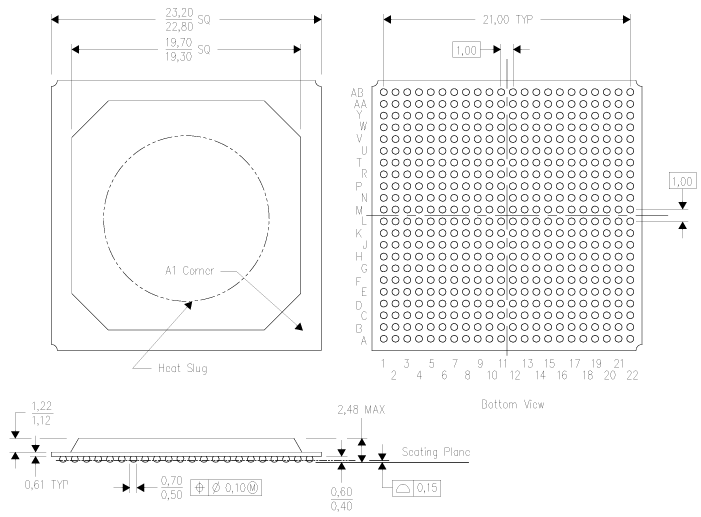

Dimensiuni ale pachetului

Parametru	Dimensiune (mm)
Dimensiunea corpului (în general)	22.80 - 23.20
Dimensiunea substratului (pătrat interior)	19.30 - 19.70
Pitch Ball (tipic)	1
Numărul de mingi	22 × AB (grilă)
Înălțimea pachetului (corp)	1.12 - 1.22
Înălțimea maximă a pachetului (în general)	2.48
Diametrul bilei	0,50 - 0,70
Înălțimea mingii deasupra avionului de ședere	0,40 - 0,60
Toleranță la diametrul bilei	± 0,10
Stand-off Ball (avion de ședere)	0,15

Contur pachet

Producător GC5330izev

GC5330izev este fabricat de Instrumente din Texas, un lider de renume la nivel mondial în proiectarea și producția de semiconductori de procesare analogici și încorporați.Cu sediul central în Dallas, Texas, Texas Instruments (TI) are o reputație de lungă durată pentru inovație și fiabilitate în industria electronică, care servește diverse sectoare, inclusiv automobile, industriale, comunicații și electronice pentru consumatori.TI este cunoscut pentru portofoliul său robust de circuite integrate de înaltă performanță, iar GC5330izev exemplifică expertiza companiei în furnizarea de soluții radio digitale complexe.Cu accent pe calitate, scalabilitate și suport pentru standardele de comunicare emergente, Texas Instruments asigură că componentele precum GC5330izev îndeplinesc cerințele solicitante ale aplicațiilor moderne de procesare RF și Base.

Concluzie

GC5330izev se remarcă ca o soluție DSP de înaltă performanță concepută pentru a răspunde cerințelor riguroase ale infrastructurii wireless de generație viitoare.Suportul său flexibil al canalului, blocurile de procesare integrate și sincronizarea robustă îl fac ideal pentru reducerea complexității sistemului, îmbunătățirea eficienței amplificatorului de putere și îmbunătățirea fidelității semnalului.Susținută de reputația Texas Instruments pentru fiabilitate și inovație, GC5330izev este o alegere accesibilă, care urmărește să construiască sisteme RF scalabile și eficiente, cu o componentă minimă.
