EPF8820AQC208-4 FPGA: Caracteristici, specificații, programare și fișă tehnică

Acest ghid se referă la EPF8820AQC208-4, un cip puternic și flexibil numit FPGA (tablou de poartă programabilă de câmp).Acest cip este utilizat pentru a construi sisteme digitale personalizate precum cele găsite în AI, rețele 5G, dispozitive inteligente și mașini din fabrică.În acest ghid, veți afla ce poate face cipul, principalele sale caracteristici, cum funcționează și cum să îl programați pentru diferite sarcini.

Catalog

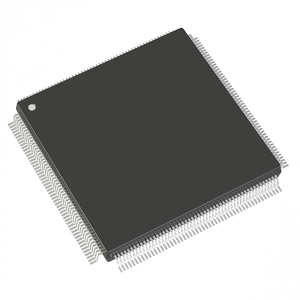

EPF8820AQC208-4 Prezentare generală

EPF8820AQC208-4 face parte din seria Intel Flex 8000 de tablouri de poartă programabile de câmp (FPGA), proiectată inițial de Altera.This model features 84 Logic Array Blocks (LABs) and offers 152 input/output pins encased in a 208-pin Quad Flat Package (QFP).Această serie este cunoscută pentru combinarea arhitecturii detaliate și a capacității de înregistrare extinse a FPGA -urilor tradiționale cu viteza și întârzierile de interconectare previzibile ale dispozitivelor logice programabile șterse (EPLD), ceea ce o face o alegere versatilă pentru aplicații precum procesarea digitală a semnalului și manipularea căii de date.Dispozitivele Flex 8000, inclusiv EPF8820AQC208-4, se disting prin interfața lor de I/O multivolt, permițându-le să se adapteze la diverse tensiuni de sistem, crescând compatibilitatea și flexibilitatea sistemului.Această caracteristică este utilă în medii digitale complexe, unde nivelurile de tensiune variate sunt frecvente.Familia include, de asemenea, alte modele precum EPF81500A, EPF81188A, EPF8820A și EPF8636A, toate împărtășind caracteristici similare, dar adaptate pentru diferite nevoi de scalare.

Dacă doriți să profitați de tehnologia avansată FPGA pentru afacerea dvs., luați în considerare să plasați o comandă în vrac cu noi, deoarece EPF8820AQC208-4 oferă un amestec impresionant de performanță și flexibilitate.

Modele CAD EPF8820AQC208-4

Simbol EPF8820AQC208-4

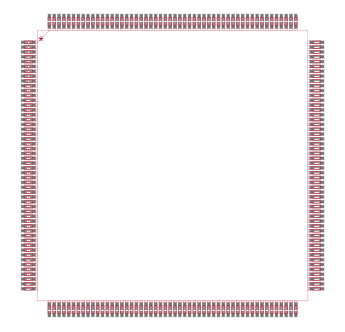

EPF8820AQC208-4 Amprentă

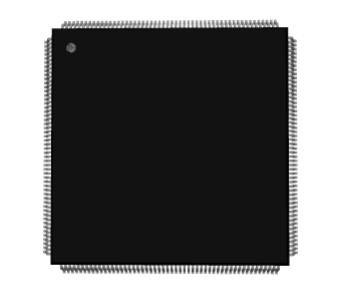

EPF8820AQC208-4 Model 3D

Caracteristici EPF8820AQC208-4

• Capacitate logică: EPF8820AQC208-4 este echipat cu 8.000 de porți logice și 672 de elemente logice, oferind o platformă robustă pentru implementarea funcțiilor digitale complexe.Această capacitate de logică ridicată permite implementări versatile de proiectare, oferind o gamă largă de sarcini de calcul și proiecte logice digitale.

• Pini de intrare/ieșire: Cu 152 pini de intrare/ieșire, acest FPGA oferă opțiuni extinse de conectivitate, ceea ce îl face extrem de adaptabil la mai multe cerințe de interfață.Această caracteristică asigură că poate gestiona mai multe fluxuri de date simultan, ideale pentru aplicații care necesită conectivitate ridicată, cum ar fi sisteme de telecomunicații și procesare complexă a semnalului digital.

• Blocuri logice configurabile (CLBS): Dispozitivul include 84 de blocuri logice configurabile, care sunt principalele caracteristici arhitecturale care oferă flexibilitatea pentru implementarea circuitelor logice personalizate.Fiecare CLB poate fi programat pentru a îndeplini o varietate de funcții logice, ceea ce îmbunătățește adaptabilitatea FPGA la cerințele specifice ale proiectului.

• Operating Voltage: Acest FPGA funcționează într -un interval de tensiune de alimentare de la 4,75V la 5.25V, alinându -se la cerințele de putere ale sistemelor digitale standard.Această gamă de tensiune asigură o funcționare stabilă și compatibilitate cu circuitele digitale tipice 5V, minimizând necesitatea unor componente suplimentare de reglare a tensiunii.

• Interval de temperatură: Proiectat pentru a funcționa eficient într-un interval de temperatură de la 0 ° C la 70 ° C, EPF8820AQC208-4 este potrivit pentru funcționare în majoritatea mediilor controlate.Această flexibilitate a temperaturii asigură performanțe fiabile într -o varietate de setări, de la aplicații industriale la electronice de consum, unde fluctuațiile de temperatură pot fi o preocupare.

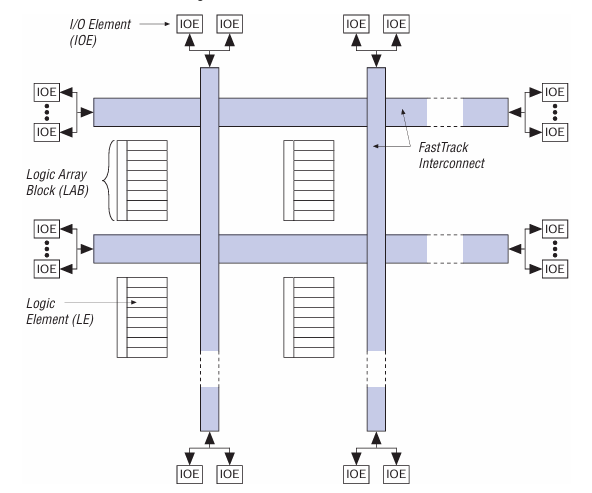

EPF8820AQC208-4 Diagrama blocului

Diagrama ilustrează arhitectura internă a seria Altera Flex 8000 FPGA, în special pentru EPF8820AQC208-4 dispozitiv.În centrul structurii se află blocuri de tablă logică (laboratoare), care sunt grupuri de elemente logice (LES).Aceste laboratoare sunt distribuite pe cip și servesc ca blocuri de construcție primare pentru implementarea funcțiilor logice.Fiecare LE din cadrul unui laborator poate efectua operațiuni logice de bază, iar laboratoarele lucrează împreună pentru a implementa sisteme digitale complexe.În jurul laboratoarelor sunt elemente I/O (ioes), care sunt plasate de -a lungul periferiei dispozitivului.Aceste ioe gestionează interacțiunea dintre logica internă și semnalele externe, ceea ce le face importante pentru integrarea FPGA cu alte componente dintr -un sistem.IOES se conectează la logica internă prin interconectarea FastTrack, o rețea de rutare dedicată care leagă eficient ioe, laboratoare și alte componente interne.Această interconectare permite semnalelor să se deplaseze rapid pe FPGA, asigurând procesarea datelor de mare viteză și căi de comunicare fiabile.

Specificații EPF8820AQC208-4

Tip	Parametru
Producător	Alterra/Intel
Serie	Flex 8000
Ambalaj	Tavă
Starea părții	Învechit
Numărul de laboratoare/CLBS	84
Numărul de elemente/celule logice	672
Numărul de I/O.	152
Numărul de porți	8000
Tensiune - alimentare	4.75V ~ 5.25V
Tip de montare	Montare la suprafață
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Pachet / carcasă	208-BFQFP
Pachet de dispozitive furnizor	208-PQFP (28x28)
Numărul produsului de bază	EPF8820

Aplicații EPF8820AQC208-4

Inteligență artificială (AI)

FPGA este utilizat în AI pentru accelerarea algoritmilor de învățare automată și pentru a permite implementări eficiente ale rețelei neuronale.Capacitatea sa de a reconfigura rapid îi permite să se adapteze la diferite modele și sarcini AI, ceea ce îl face o componentă valoroasă în dezvoltarea aplicațiilor AI receptive.

Tehnologie 5G

În comunicațiile 5G, capacitățile de procesare robuste ale EPF8820AQC208-4 sunt excelente pentru gestionarea protocoalelor complexe și pentru a gestiona volume mari de date.Acest lucru îl face ideal pentru stațiile de bază și infrastructura de rețea care necesită prelucrare și performanță a datelor de mare viteză.

Cloud computing

FPGA este utilizat în medii de cloud computing pentru a îmbunătăți viteza de prelucrare a datelor și pentru a îmbunătăți eficiența volumului de muncă.Versatilitatea sa în gestionarea sarcinilor paralele o face o alegere excelentă pentru accelerarea aplicațiilor și serviciilor bazate pe cloud.

Tehnologie wireless

Este integral sistemelor de comunicații wireless, care susține o serie de tehnologii de la Wi-Fi până la rețele celulare avansate.Capacitatea FPGA de a prelucra mai multe protocoale de comunicare simultan face nevoie de dezvoltarea și îmbunătățirea dispozitivelor wireless.

Control industrial

În setările industriale, EPF8820AQC208-4 este utilizat în sistemele de automatizare în care sunt importante precizia și fiabilitatea.Acesta facilitează controlul și monitorizarea proceselor industriale, contribuind la creșterea eficienței și siguranței în mediile de fabricație.

Internet of Things (IoT)

FPGA joacă un rol în infrastructurile IoT prin procesarea și analizarea datelor dintr -o multitudine de senzori și dispozitive.Această capacitate este esențială pentru a permite orașe inteligente, case inteligente și alte aplicații IoT, în cazul în care este necesară luarea rapidă a deciziilor pe baza datelor senzorului.

Echipament medical

În domeniul medical, EPF8820AQC208-4 îmbunătățește capacitățile echipamentelor de diagnostic și imagistică, precum și sistemele de monitorizare a pacienților.Puterea sa de procesare asigură o analiză rapidă și precisă în diagnosticul și tratamentul medical.

EPF8820AQC208-4 Piese similare

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Avantaje

Capacități de procesare paralelă

EPF8820AQC208-4 excelează în medii care necesită operațiuni multiple simultane datorită arhitecturii sale inerente de procesare paralelă.Această capacitate îi permite să depășească microcontrolerele și procesoarele tradiționale care procesează sarcinile secvențial, ceea ce o face ideală pentru aplicații precum procesarea video, manipularea complexă a datelor și monitorizarea sistemului.

Reconfigurabilitate hardware

Unul dintre standout -ul FPGA este capacitatea sa de a fi reconfigurat după implementare.Această reconfigurabilitate înseamnă că puteți actualiza funcționalitatea dispozitivului și vă puteți adapta la noile standarde sau protocoale, fără a fi nevoie de înlocuire hardware.Această flexibilitate este valoroasă în industriile în care progresele tehnologice sunt rapide și frecvente, permițând utilitatea prelungită a dispozitivului și protecția investițiilor.

Personalizare pentru aplicații specifice

Dispozitivul permite o personalizare profundă pentru a satisface cerințele precise ale utilizatorului sau aplicației.Puteți programa FPGA pentru a îndeplini funcții logice specializate, optimizând dispozitivul pentru sarcini specifice, ceea ce la rândul său îmbunătățește atât performanța, cât și eficiența.Acest nivel de personalizare este un avantaj în aplicațiile personalizate și de nișă în care soluțiile off-raft sunt inadecvate.

Prototiparea rapidă și dezvoltarea

EPF8820AQC208-4 acceptă prototiparea rapidă, permițând să itereze și să-și perfecționeze rapid design-urile.Această capacitate rapidă de dezvoltare reduce timpul de piață pentru produse noi și permite firmelor să răspundă mai rapid la nevoile pieței sau la schimbările tehnologice.Este un avantaj în sectoarele competitive în care a fi primul poate defini conducerea pieței.

Integrarea mai multor funcții

Cu capacitatea sa logică substanțială și numeroase opțiuni de I/O, FPGA poate integra mai multe funcții pe un singur cip.Această integrare reduce nevoia de mai multe componente distincte, simplificând proiectarea, reducând amprenta hardware și reducerea costurilor.O astfel de integrare este benefică în crearea de dispozitive electronice mai compacte și mai eficiente, în special în sistemele electronice și încorporate.

EPF8820AQC208-4 Etape de programare

1. Intrare de proiectare: Acest pas implică definirea circuitelor logice și a funcționalităților de sistem pe care FPGA le va implementa.Puteți utiliza diferite metode, cum ar fi captura schematică, limbi de descriere hardware precum AHDL, VHDL sau Verilog și editarea formei de undă.Software -ul de dezvoltare Max+Plus II al Altera oferă instrumente pentru toate aceste metode, facilitând intrarea și organizarea proiectării dvs.

2. Compilarea și sinteza: După introducerea proiectării, acesta trebuie compilat și sintetizat.Acest proces implică traducerea designului la nivel înalt într-un format care mapează pe gama fizică a FPGA de blocuri logice și arhitectură de rutare.Instrumentul de sinteză din Max+Plus II verifică erorile logice, optimizează designul pentru viteză și zonă și îl pregătește pentru implementarea fizică pe FPGA.

3. Analiza simulării și a calendarului: Înainte de a programa fizic FPGA, este important să simulăm designul pentru a se asigura că se comportă așa cum se așteaptă.Simularea ajută la verificarea corectitudinii funcționale și a analizei de sincronizare, ceea ce asigură ca toate operațiunile din FPGA să îndeplinească constrângerile de sincronizare specificate.Acest pas ajută la identificarea și fixarea erorilor înainte de configurare, economisirea timpului și a resurselor implicate în depanarea post-configurare.

4. Generarea de date de configurare: Odată ce proiectarea este verificată și gata, următorul pas este să generați datele de configurare.Aceste date sunt un fișier binar care conține toate informațiile necesare pentru configurarea blocurilor și conectivităților logice ale FPGA în funcție de proiectare.Acest fișier este generat de software -ul de dezvoltare și este utilizat pentru a programa FPGA.

5. Configurarea dispozitivului : Odată ce datele de configurare sunt pregătite, FPGA EPF8820AQC208-4 poate fi programat folosind diferite metode potrivite cu cerințe de sistem diferite.Configurația Active Serial (AS) permite FPGA să controleze procesul, conectându -se direct la un dispozitiv de configurare în serie.În mod alternativ, în metoda activă Paralel Up/Down (APU/APD), FPGA încarcă date de pe un dispozitiv de configurare paralelă, gestionând activ fluxul de date.Pentru configurații mai simple, opțiunea Serial Passive (PS) permite unui controler extern să trimită date seriale direct la FPGA fără intervenția acestuia în procesul de control.În cele din urmă, abordarea pasivă paralelă sincronă/asincronă (PPS/PPA) folosește un bus de date paralel controlat de un controler extern pentru a programa FPGA.Selectarea unei scheme de configurare este dictată în principal de nevoile specifice ale aplicației și de resursele disponibile în arhitectura sistemului, asigurând flexibilitate și adaptabilitate în implementarea FPGA.

7. Reconfigurare în sistem: Această caracteristică permite reprogramarea FPGA în timp ce este încă operațională în cadrul sistemului.Acest lucru este util pentru aplicațiile care necesită actualizări fără timp de oprire sau pentru sisteme care trebuie să se adapteze la noi funcționalități fără modificări hardware.Aceasta implică reconfigurarea parțial sau pe deplin a FPGA prin încărcarea de noi date de configurare, păstrând sistemul activ.

EPF8820AQC208-4 Dimensiuni de ambalare

• Tip de pachet: PQFP de 208 pin (pachet plat cu plastic quad)

• Dimensiunea pachetului: 28 mm x 28 mm

• Tip de montare: Montare la suprafață

EPF8820AQC208-4 Producător

EPF8820AQC208-4 este fabricat de Intel, în urma achiziției sale de ALTERA Corporation în 2015. Dezvoltată inițial de Altera ca parte a seriei FLPGA Flex 8000, acest dispozitiv reflectă moștenirea Altera în producerea de dispozitive logice programabile flexibile, de înaltă densitate, adaptate pentru modele digitale personalizate.După achiziție, Intel a integrat liniile de produse ale Altera în grupul său de soluții programabile, asigurând sprijinul continuu și avansarea tehnologiilor FPGA sub marca Intel.Drept urmare, EPF8820AQC208-4 este acum recunoscut oficial ca un produs Intel FPGA, deși își păstrează numărul original al piesei ALTERA.

Concluzie

EPF8820AQC208-4 se remarcă ca o soluție flexibilă și puternică pentru sistemele digitale moderne care necesită procesare de mare viteză, integrare la nivel de sistem și reconfigurabilitate pe teren.Susținută de Moștenirea Intel și de excelența de proiectare a Altera, acceptă diverse aplicații de la învățarea automată până la comunicarea wireless și automatizarea industrială.Acest ghid echipează informații despre utilizarea capacităților complete ale acestui FPGA, fie că sunteți prototipați, scalarea producției sau optimizați fluxurile de lucru digitale avansate.

Fișă de date pdf

Piese de date EPF8820AQC208-4:

Flex 8000.pdf
