EP20K100EFC324-1X FPGA: Caracteristici, specificații, aplicații și Ghid de programare

EP20K100EFC324-1X este un cip programabil (FPGA) din seria Altera APEX-20KE® a Intel.Este conceput pentru a gestiona circuite digitale complexe și acceptă prelucrarea datelor de mare viteză.Acest ghid explică caracteristicile sale, specificațiile, modul de programare și avantajele sale, ceea ce îl face o resursă utilă pentru toată lumea.

Catalog

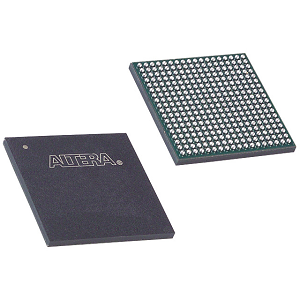

EP20K100EFC324-1X Prezentare generală

EP20K100EFC324-1X face parte din seria Altera APEX-20KE® a Intel, un tablou de poartă programabilă de câmp (FPGA), adaptat pentru aplicații logice programabile de înaltă densitate, care necesită integrări sofisticate cu sistem-on-a-a-programable-chip (SOPC).Acest dispozitiv se distinge prin integrarea sa de 4.160 de elemente sau celule logice și 416 blocuri de tablă logică (laboratoare), care facilitează configurația substanțială pentru diverse proiecte de circuit digital.De asemenea, se mândrește cu o cantitate considerabilă de memorie încorporată, care să solicite cerințele de stocare a datelor care solicită în cadrul FPGA.Îmbunătățirea în continuare a versatilității aplicației sale, EP20K100EFC324-1X acceptă 246 PIN-uri de I/O și oferă un număr substanțial de poartă de aproximativ 263.000 de porți echivalente, care funcționează eficient între 1.71V și 1,89V.Este ambalat într-o grilă cu bilă fină de 324 de bile (FBGA), care ajută la o integrare fizică robustă în ansambluri electronice.

EP20K100EFC324-1X este alegerea perfectă atunci când sunteți gata să plasați comenzi în vrac cu noi pentru proiectele sau liniile dvs. de produse.

Modele CAD EP20K100EFC324-1X

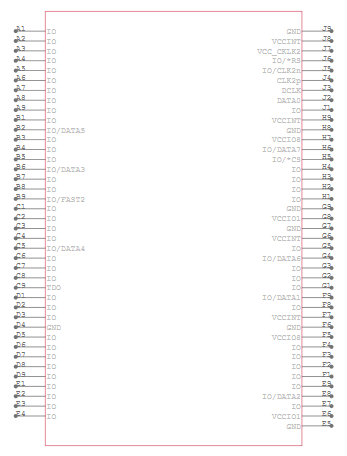

Simbol EP20K100EFC324-1X

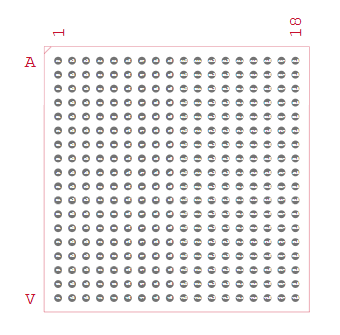

Amprenta EP20K100EFC324-1X

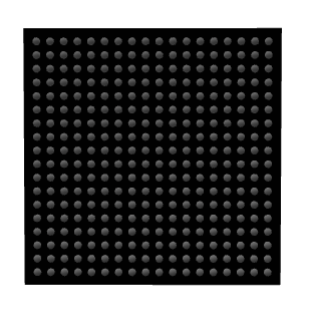

Model 3D EP20K100EFC324-1X

Caracteristici EP20K100EFC324-1X

• Densitate logică ridicată: FPGA este echipat cu 4.160 elemente logice (LES) și 416 blocuri de tablă logică (laboratoare).Această densitate ridicată a celulelor logice permite proiectarea și execuția circuitelor și sistemelor digitale complexe într -un singur cip, ceea ce o face ideală pentru aplicații care necesită capacități robuste de procesare logică.

• Memorie încorporată: Oferind 53.248 de biți RAM, acest FPGA oferă resurse substanțiale de memorie încorporate.Această caracteristică este bună pentru aplicațiile care necesită stocare și regăsire rapidă a datelor, permițând o gestionare eficientă a sarcinilor intensive de date.

• Capacități extinse de I/O.: Cu 246 pini de intrare/ieșire, EP20K100EFC324-1X asigură conectivitate și opțiuni de interfață cuprinzătoare.Această gamă largă de capacități de I/O îi permite să se conecteze cu ușurință cu o multitudine de dispozitive și sisteme externe, îmbunătățindu -și utilitatea în ansambluri electronice complexe.

• Suport multi-tensiune: Dispozitivul acceptă un interval de tensiune de bază de la 1,71V la 1,89V și oferă interfață multivolt ™ I/O.Acest lucru permite FPGA să fie compatibil cu alte componente electronice care funcționează la diferite niveluri logice, inclusiv 1,8V, 2,5V, 3,3V și 5.0V, oferind o mare flexibilitate în proiectarea sistemului.

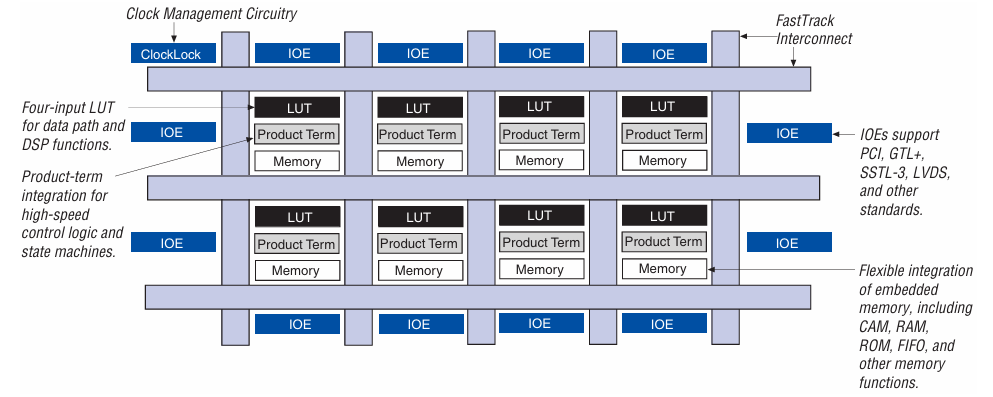

EP20K100EFC324-1X Diagrama blocului

EP20K100EFC324-1X Diagrama blocului reprezintă structura internă a unui dispozitiv FPGA (câmpul programabil de poartă), prezentând diferitele sale unități funcționale.Diagrama este formată din blocuri logice interconectate, elemente de memorie, gestionarea ceasului și elemente I/O.La baza designului sunt Blocuri de matrice logică (Laboratoare), care conțin Mese de căutare (LUTS) și logică bazată pe termen.Aceste elemente permit implementarea logică flexibilă, ceea ce face ca FPGA să fie adecvat pentru logică de control de mare viteză, mașini de stat și funcții DSP. FastTrack Interconect Oferă o cale de comunicare de mare viteză între elementele logice, asigurând o rutare eficientă a semnalului pe întregul dispozitiv. Circuitul de gestionare a ceasului , inclusiv funcția de blocare a ceasului, asigură o funcționare fiabilă și sincronizată prin stabilizarea și distribuirea semnalelor de ceas pe FPGA. Elemente de intrare/ieșire (Ioe), poziționată în jurul țesăturii FPGA, servesc ca interfețe pentru comunicarea externă.Aceste ioe susțin mai multe protocoale standard standard, cum ar fi PCI, GTL+, SSTL-3, și LVDS, permițând FPGA să interfațăm cu o varietate de sisteme externe.Aceste ioe asigură compatibilitatea cu diferite niveluri de tensiune și standarde de semnalizare, îmbunătățind versatilitatea FPGA în aplicațiile încorporate. Blocuri de memorie încorporate Oferiți soluții de stocare flexibile în cadrul FPGA.Aceste elemente de memorie pot funcționa ca Memorie adresă de conținut (CAM), Memorie de acces aleatoriu (RAM), Memorie numai pentru citire (ROM), Primul în primul rând (FIFO) tampoane și alte structuri de memorie.Capacitatea de a integra memoria direct în țesătura FPGA îmbunătățește eficiența procesării datelor, reducând dependențele de memorie externe și latența.

Specificații EP20K100EFC324-1X

Tip	Parametru
Producător	Intel
Serie	APEX-20KE®
Ambalaj	Tavă
Starea părții	Învechit
Numărul de laboratoare/CLBS	416
Numărul de elemente/celule logice	4160
Biți de ram totale	53248
Numărul de I/O.	246
Numărul de porți	263000
Tensiune - alimentare	1.71V ~ 1.89V
Tip de montare	Montare la suprafață
Temperatura de funcționare	0 ° C ~ 85 ° C (TJ)
Pachet / carcasă	324-BGA
Pachet de dispozitive furnizor	324-FBGA (19x19)
Numărul produsului de bază	EP20K100

Aplicații EP20K100EFC324-1X

Rețea și comunicații

Acest FPGA este ideal pentru echipamente de rețea, cum ar fi routere și comutatoare, unde gestionează rutarea datelor, procesarea semnalului și manipularea protocolului.Densitatea sa logică ridicată și capacitățile extinse de I/O îi permit să sprijine operațiunile de date complexe, de mare viteză, necesare în infrastructura de comunicații moderne.

Sisteme de control industrial

În sectorul industrial, EP20K100EFC324-1X excelează în sistemele de automatizare.Capacitățile sale de programare și procesare robustă permit un control și monitorizare precisă pentru îmbunătățirea eficienței operaționale și a fiabilității în procesele de fabricație.

Electronică auto

FPGA servește ca o componentă în aplicațiile auto, în special în sistemele avansate de asistență a șoferului (ADAS) și sisteme de infotainment în vehicul.Oferă puterea de procesare necesară și adaptabilitatea pentru a gestiona datele și pentru a sprijini funcționalitățile sofisticate necesare în vehiculele moderne.

Electronica de consum

Datorită flexibilității și performanței sale ridicate, EP20K100EFC324-1X se găsește și în electronice de consum, precum televizoare de înaltă definiție și console de jocuri.Sprijină funcționalități complexe și ajutoare în scurtarea ciclurilor de dezvoltare a produselor, care să răspundă cererii rapide de piață a electronicelor de consum.

Dispozitive medicale

În domeniul medical, acest FPGA contribuie la funcționalitatea echipamentelor de imagistică medicală și a instrumentelor de diagnostic.Capacitatea sa de a prelucra datele la viteze mari asigură că aceste dispozitive pot oferi rezultate de diagnosticare exacte și în timp util pentru un tratament medical eficient și imagini.

EP20K100EFC324-1X părți similare

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

EP20K100EFC324-1X Pași de programare

Pentru a programa eficient EP20K100EFC324-1X, un membru al seriei FPGA APEX-20KE® al ALTERA, este important să urmați o secvență structurată de pași.Acest proces asigură că proiectarea dvs. este tradusă eficient într -un format pe care FPGA îl poate executa.Mai jos, am prezentat o abordare detaliată pentru programarea acestui model FPGA, integrarea pașilor și modificările specifice acestui dispozitiv.

1. Intrare de proiectare

Începeți prin crearea designului dvs. de logică digitală.Utilizați limbi de descriere hardware (HDL), cum ar fi VHDL sau Verilog, care vă permit să descrieți funcționalitatea hardware și logica sistemului dvs.Instrumente precum Altera's Quartus II oferă un mediu cuprinzător pentru scrierea, testarea și compilarea codului HDL.Asigurați -vă că designul dvs. este modular, ceea ce face mai ușor de depanat și de scară.

2. Sinteză

Odată ce intrarea dvs. de proiectare este finalizată, următorul pas este sinteza, unde codul HDL este tradus într -o listă de net.Această listă net reprezintă lista interconectată de porți, flip-flops și alte elemente hardware care alcătuiesc designul dvs.În timpul sintezei, codul este optimizat pentru arhitectura specifică a EP20K100EFC324-1X, asigurându-se că designul utilizează resursele FPGA în mod eficient.Instrumente precum Synplify Pro sau Instrumentul de sinteză din Quartus II pot fi utilizate în acest scop.Este important să vă concentrați pe optimizarea designului dvs. pentru a îndeplini cronometrarea și constrângerile de resurse.

3. Implementare

În urma sintezei, implementarea are loc.Acest pas implică maparea listei de net în hardware -ul FPGA real.Include plasarea elementelor logice din FPGA și rutarea conexiunilor dintre ele.Software -ul Quartus II facilitează acest proces prin intermediul instrumentelor sale de implementare, care gestionează plasarea și rutarea pentru a îndeplini viteza dorită a ceasului și valorile de performanță.În timpul implementării, este posibil să fie necesar să vă iterați pe proiectarea dvs. pe baza feedback -ului de la instrumentele de analiză a sincronizării pentru a vă asigura că toate cerințele de performanță sunt îndeplinite.

4. Generația bitstream

După implementarea cu succes, următoarea fază este generarea bitstream -ului.Acesta este fișierul binar care va fi încărcat pe FPGA.Bitstream conține date configurate pentru fiecare element programabil din FPGA, configurarea dispozitivului pentru a îndeplini funcțiile conform designului dvs.Software -ul Quartus II poate genera acest bitstream, care este apoi gata să fie descărcat în FPGA.

5. Programarea FPGA

Ultimul pas este programarea FPGA cu bitstream -ul generat.Acest lucru se poate face folosind un programator hardware compatibil cu EP20K100EFC324-1X, cum ar fi blaster-ul USB.Conectați programatorul la placa de dezvoltare unde FPGA este montat și utilizați instrumentul Programator Quartus II pentru a transfera bitstream -ul în FPGA.Acest pas vă va încărca designul pe FPGA și va începe să funcționeze în funcție de logica definită în codul dvs. HDL.

EP20K100EFC324-1X Avantaje

Integrare ridicată

EP20K100EFC324-1X oferă capacități de integrare ridicate datorită numărului său mare de elemente logice și memoriei încorporate.Această integrare permite consolidarea mai multor funcționalități într -un singur dispozitiv.Drept urmare, sistemele pot fi simplificate, reducând numărul general al componentelor, spațiul fizic necesar și punctele potențiale de eșec în proiectele electronice.

Implementare logică flexibilă

Arhitectura EP20K100EFC324-1X acceptă atât tabelul de căutare (LUT), cât și logica bazată pe termen.Această flexibilitate în implementarea logică permite optimizarea FPGA pentru o gamă largă de aplicații, de la porți logice simple la circuite combinative complexe.Oferă un avantaj în ceea ce privește versatilitatea designului și poate găzdui un spectru larg de funcționalități digitale.

Structura avansată de interconectare

Cu o structură de interconectare ierarhică, FPGA include interconectări locale, Megalab ™ și FastTrack®.Aceste resurse de rutare specializate îmbunătățesc eficiența de rutare a semnalului și îmbunătățesc performanța generală a dispozitivului.Această structură de interconectare avansată este bună pentru proiectele care necesită transmisie de date de mare viteză și latență scăzută, ceea ce face ca FPGA să fie ideal pentru calcule și telecomunicații de înaltă performanță.

Gestionarea ceasului

EP20K100EFC324-1X încorporează tehnologia blocajului de ceas și ceasornic, care ajută la gestionarea eficientă a ceasului.Aceste caracteristici ajută la menținerea integrității semnalului de ceas în întreaga FPGA, la reducerea bruiajului și la îmbunătățirea fiabilității semnalului.Gestionarea eficientă a ceasului este necesară pentru circuitele digitale sincrone, asigurând o funcționare stabilă și previzibilă în diferite condiții de mediu.

Flexibilitatea proiectării

Natura programabilă a EP20K100EFC324-1X permite adaptarea hardware-ului la nevoile specifice și reconfigurarea FPGA pentru diferite aplicații sau actualizări.Această flexibilitate înseamnă că un singur FPGA poate fi utilizat în mai multe proiecte, ceea ce este benefic într -un peisaj tehnologic dinamic, unde cerințele se pot schimba rapid.

Prototiparea rapidă

FPGA precum EP20K100EFC324-1X activează prototiparea rapidă a circuitelor digitale.Puteți dezvolta și itera proiectele rapid fără timpii de plumb îndelungați asociați cu dezvoltarea personalizată ASIC.Această abilitate de a modela și testa rapid noile proiecte accelerează procesul de dezvoltare, ceea ce duce la o inovație mai rapidă și la scurtarea timpului pe piață.

Eficiența costurilor

Integrarea mai multor funcții într -un singur FPGA reduce necesitatea unor componente discrete suplimentare, ceea ce poate duce la economii de costuri atât în ​​achiziții, cât și în asamblare.Această integrare simplifică, de asemenea, procesul de fabricație și poate reduce complexitatea generală a sistemului, ceea ce duce la mai scăzută la întreținerea și costurile de actualizare a ciclului de viață al produsului.

Sprijin pe termen lung

Aspectul reconfigurabil al EP20K100EFC324-1X asigură că hardware-ul poate fi actualizat pentru a remedia erorile, pentru a îmbunătăți performanța sau a adăuga noi funcții fără a necesita modificări hardware fizice.Acest sprijin pe termen lung și adaptabilitate protejează investițiile și permit dispozitivelor să rămână relevante pe măsură ce apar noi standarde și tehnologii.

EP20K100EFC324-1X Dimensiuni de ambalare

EP20K100EFC324-1X este un FPGA din seria APEX-20KE® ALTERA, adăpostită într-un Matricea cu bilă fină de 324 cu bile (FBGA) pachet.Dimensiunile sale de ambalare sunt următoarele:

• Pas: 1 mm

• Lungime × lățime: 19 mm × 19 mm

• Zonă: 361 mm²

EP20K100EFC324-1X Producător

EP20K100EFC324-1X este un model din seria APEX-20KE® de tablouri de poartă programabile de câmp (FPGA) dezvoltate inițial de Altera.După achiziția de către Intel a Altera în 2015, acest FPGA și alte produse ALTERA au devenit parte a portofoliului extins de soluții programabile Intel.Ca urmare, Intel Continuă să sprijine liniile de produse ale Altera, în timp ce le integrează cu propriile oferte de tehnologie avansată.Deși EP20K100EFC324-1X a fost clasificat ca învechit și nu mai este în producție, moștenirea sa este menținută sub Intel, care recomandă modele FPGA mai noi pentru aplicațiile actuale pentru a asigura sprijin și disponibilitate pe termen lung.

Concluzie

EP20K100EFC324-1X este un FPGA puternic și flexibil, care permite crearea și testarea circuitelor digitale personalizate.Oferă performanțe de înaltă performanță, memorie încorporată și suport multi-tensiune, ceea ce îl face util în multe industrii.Acest ghid v -a dus prin principalele caracteristici, design și pași pentru a programa acest FPGA într -un mod simplu, astfel încât să îl puteți înțelege și utiliza cu ușurință.

Fișă de date pdf

Piese de date EP20K100EFC324-1X:

EP20K100EFC324-1X （1） .pdf

EP20K100EFC324-1X （2） .pdf
