EPM3064ATC44-10 CPLD: Caracteristici, specificații, aplicații și programare ISP

EPM3064ATC44-10 din seria Intel's Max® 3000A este un instrument puternic pentru proiecte digitale.Acest dispozitiv este rapid, flexibil și folosește puțină putere, ceea ce îl face perfect pentru o gamă largă de utilizări.Acest ghid trece prin tot ceea ce trebuie să știți despre EPM3064ATC44-10, de la ceea ce poate face până la modul de configurare, ajutându-vă să vă îmbunătățiți sistemele electronice.

Catalog

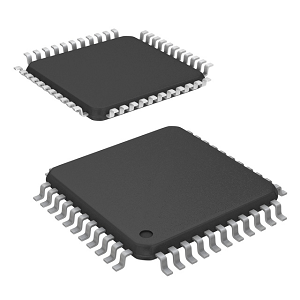

EPM3064ATC44-10 Descriere

EPM3064ATC44-10 Din seria MAX® 3000A a Intel reprezintă un puternic dispozitiv logic programabil complex (CPLD), conceput pentru o gamă largă de aplicații digitale.Cu 64 de macroceluri, acest dispozitiv este optimizat pentru răspuns rapid cu o întârziere maximă de propagare de 10 nanosecunde, asigurând performanțe eficiente.Funcționează pe o tensiune de alimentare de 3,3 V, adăpostită într-un pachet de pachete plate cu patru pini (TQFP), potrivit pentru aplicații comerciale într-un interval de temperatură de la 0 ° C la 70 ° C.Numărul de piesă EPM3064ATC44-10 încapsulează proiectarea și funcționalitatea acestuia: EPM pentru seria CPLD -uri Max®, 3064 Indică modelul specific cu 64 de macroceluri, O pentru tehnologia avansată de 3.3V, T pentru pachetul TQFP și C44 Confirmarea numărului de pini și a specificațiilor de temperatură.Sufixul-10 denotă gradul său de viteză rapidă cu o întârziere minimă.Acest dispozitiv este o soluție perfectă pentru integrarea funcțiilor logice SSI, MSI și LSI, compatibilă cu emularea TTL 100%.Suportă o integrare perfectă a dispozitivelor diverse, de la prieteni, GALS și 22V10 la dispozitivele Mach și PLSI, ceea ce o face extrem de versatilă.Disponibil în mai multe opțiuni de pachete, cum ar fi PLCC, PQFP și TQFP, seria Max® 3000A oferă flexibilitate design în diverse aplicații.

Dacă doriți să vă actualizați sistemele digitale cu dispozitive logice fiabile și eficiente, investiția în EPM3064ATC44-10 în vrac este o mișcare inteligentă.Este o decizie care asigură atât performanțe puternice, cât și rentabilitate solidă.

EPM3064ATC44-10 Modele CAD

Amprentă EPM3064ATC44-10

EPM3064ATC44-10 Model 3D

Caracteristici EPM3064ATC44-10

• 64 Macroceluri: Acest CPLD conține 64 de unități logice configurabile numite macroceluri.Fiecare macrocel poate fi programat individual pentru a efectua operații logice complexe, permițând dispozitivului să gestioneze o mare varietate de funcții și procese digitale.

• Porți utilizabile: Dispozitivul oferă aproximativ 1.250 de porți utilizabile.Această măsură a complexității indică cantitatea de integrare logică posibilă în cadrul CPLD, permițându -i să sprijine în mod eficient atât circuitele digitale simple, cât și complexe.

• Frecvența maximă de funcționare: EPM3064ATC44-10 poate funcționa la o frecvență maximă de 222,2 MHz.Această frecvență înaltă facilitează viteza de procesare mai rapidă, ceea ce o face ideală pentru aplicațiile care necesită timp de răspuns rapid și operațiuni de date de mare viteză.

• Întârziere de propagare: Cu o întârziere de propagare scăzută de până la 4,5 nanosecunde, acest CPLD minimizează întârzierea timpului în transmiterea semnalului de la intrare la ieșire, sporind performanța generală a sistemului și receptivitatea.

• Tensiune de alimentare: Funcționează pe o tensiune de alimentare de 3,3 V, cu un interval admis de la 3,0V la 3,6V.Această gamă de tensiune oferă flexibilitate în cerințele de alimentare cu energie electrică, ceea ce o face compatibilă cu o varietate de sisteme digitale.

• PIN -uri I/O: Dispozitivul include 34 de pini de intrare/ieșire, permițând conectivitate extinsă cu alte componente ale unui sistem digital.Acești pini facilitează transferul de date în și în afara CPLD, susținând o gamă largă de funcționalități de interfață.

• Tipul pachetului: Găzduit într-un pachet plat subțire de 44 de pini (TQFP), EPM3064ATC44-10 oferă un factor de formă compact care este benefic pentru aplicațiile în care spațiul este la un nivel premium, fără a compromite numărul de opțiuni I/O.

• Interval de temperatură de funcționare: Proiectat pentru a funcționa într -un interval de temperatură comercial de la 0 ° C la 70 ° C, acest CPLD este potrivit pentru o gamă largă de medii, asigurând performanțe fiabile în condiții industriale tipice.

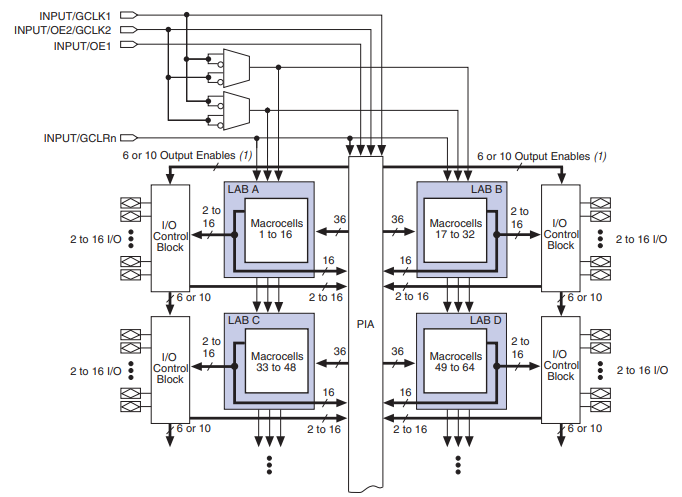

EPM3064ATC44-10 Diagrama blocului

Diagrama bloc pentru EPM3064ATC44-10 oferă o reprezentare vizuală a arhitecturii sale interne, evidențiind componentele funcționale și interconectările acestora.În centrul designului se află patru blocuri logice (laboratoare) etichetate A, B, C și D, fiecare conținând 16 macroceluri pentru un total de 64 de macroceluri.Aceste laboratoare sunt conectate la un tablou de interconectare programabilă centrală (PIA), care facilitează rutarea semnalelor între laboratoare și blocurile de control I/O.PIA se asigură că intrările, ieșirile și logica internă pot comunica eficient și flexibil.Fiecare laborator este conectat în continuare la blocul său de control I/O respectiv, care gestionează până la 16 pini I/O.Aceste blocuri de I/O gestionează interacțiunea dintre semnalele externe și logica internă, oferind funcții precum operația bidirecțională și ieșirea programabilă.Diagrama prezintă semnale de control precum Global Clocks (GCLK1 și GCLK2), semnale de activare de ieșire (OE1 și OE2) și Global Clear (GCLRN) care orchestrează funcționarea macrocelurilor și a blocurilor I/O, asigurând sincronizarea și activarea funcționalităților specifice, după cum este necesar.

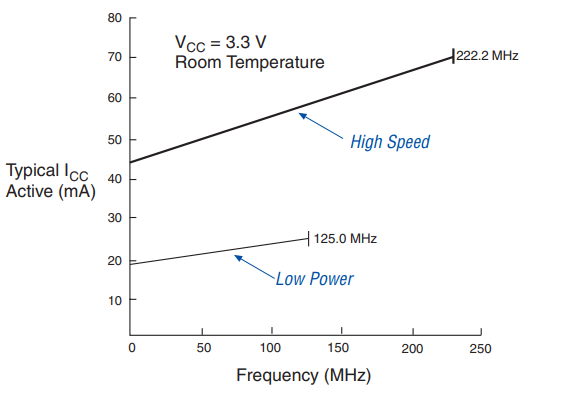

ICC vs. frecvență

Graficul ilustrează consumul tipic de curent activ (ICC) versus frecvența pentru EPM3064ATC44-10 sub o tensiune de alimentare de 3,3V la temperatura camerei.Sunt evidențiate două moduri operaționale: De mare viteză şi Putere scăzută.În modul de viteză mare, consumul de curent crește liniar cu frecvența de funcționare, începând de la aproximativ 50 mA pentru frecvențe mai mici și atingând aproximativ 70mA la o frecvență de 222,2 MHz.Acest mod este proiectat pentru aplicații care necesită performanță maximă și viteze de procesare mai rapide.În schimb, modul de putere redusă demonstrează un consum de curent mai mic, începând de la aproximativ 20 mA la frecvențe mai mici și crescând la aproximativ 30 mA la 125 MHz.Acest mod este optimizat pentru o funcționare eficientă din punct de vedere energetic, ceea ce îl face adecvat pentru proiectele care prioritizează consumul mai mic de energie peste viteză.

Specificații EPM3064ATC44-10

Tip	Parametru
Producător	Alterra/Intel
Serie	Max® 3000a
Ambalaj	Tavă
Starea părții	Învechit
Tip programabil	În sistem programabil
Timp de întârziere TPD (1) Max	10 ns
Alimentare de tensiune - intern	3V ~ 3.6V
Numărul de elemente/blocuri logice	4
Numărul de macroceluri	64
Numărul de porți	1250
Numărul de I/O.	34
Temperatura de funcționare	0 ° C ~ 70 ° C (TA)
Tip de montare	Montare la suprafață
Pachet / carcasă	44-TQFP
Pachet de dispozitive furnizor	44-TQFP (10x10)
Numărul produsului de bază	EPM3064

EPM3064ATC44-10 Pași de programare ISP

1. Introduceți ISP: Această etapă inițială tranziționează pinii de intrare/ieșire (I/O) de la modul normal al utilizatorului la modul ISP.Este o etapă de pregătire care se asigură că dispozitivul este gata pentru programare, necesitând doar 1 milisecundă.

2. Verificați ID -ul: Înainte de a începe orice programare sau verificare, ID -ul de siliciu al dispozitivului este verificat pentru a -și confirma identitatea și a asigura compatibilitatea cu comenzile de programare.Acest pas este rapid și ocupă o porțiune minimă din timpul general de programare.

3. Ștergerea în vrac: Pentru a șterge datele anterioare de pe dispozitiv, se efectuează o ștergere în vrac.Aceasta implică încărcarea comenzilor de ștergere în dispozitiv și aplicarea unui impuls de 100 de milisecunde pentru a șterge celulele EEPROM (memoria programabilă de citire exclusivă) exclusiv).Acest pas pregătește dispozitivul pentru date noi.

4. Program: În această etapă, datele noi sunt programate în dispozitiv.Aceasta implică încărcarea fiecărei adrese EEPROM cu noile date și aplicarea unui impuls de programare pentru a scrie datele în celulele EEPROM.Acest proces este repetat Adresa prin adresă până când toate datele prevăzute sunt programate în dispozitiv.

5. Verificați: După programare, datele dispozitivului sunt verificate pentru a se asigura că acestea au fost scrise corect.Aceasta implică citirea datelor din fiecare adresă EEPROM și compararea acestora cu datele prevăzute.Acest pas asigură precizia programării și se repetă pentru fiecare adresă.

6. ISP ISP: Ultimul pas tranziționează pinii I/O din modul ISP înapoi la modul utilizator.Ca și etapa ISP Enter, acest pas este, de asemenea, rapid, necesitând doar 1 milisecundă.Acesta marchează finalizarea procesului de programare, permițând dispozitivului să reia operațiunile normale.

Aplicații EPM3064ATC44-10

Sisteme încorporate

Acest CPLD este ideal pentru aplicațiile de sistem încorporate, unde este necesară logica personalizată pentru a crește funcționalitățile microcontrolerelor.Poate efectua sarcini precum interfațarea, procesarea semnalului de control și gestionarea perifericelor hardware, îmbunătățind capacitățile și eficiența proiectelor încorporate.

Telecomunicații

În sectorul telecomunicațiilor, EPM3064ATC44-10 joacă un rol în manipularea protocolului, gestionarea integrității semnalului și rutarea datelor.Abilitățile sale de procesare logică de mare viteză îl fac potrivit pentru aplicații precum procesarea digitală a semnalului, comutatoarele de rețea și conversia interfeței, contribuind la menținerea fluxului de date eficient și a fiabilității comunicării.

Echipamente de testare și măsurare

Dispozitivul este utilizat pe scară largă în echipamentele de testare și măsurare datorită naturii sale reprogramabile și a funcționării rapide.Este capabil să gestioneze operațiuni logice complexe necesare în sistemele de achiziție a datelor, generatoare de semnal și instrumente de analiză, oferind un control precis și o funcționalitate adaptabilă necesară în mediile de testare științifică și industrială.

Sisteme de control industrial

Ca controler logic programabil (PLC), EPM3064ATC44-10 se găsește în diferite aplicații de automatizare și control de proces.Oferă capacitățile de logică necesare pentru a controla mașinile, pentru a prelucra semnalele și a efectua verificări de siguranță, toate în timp ce funcționează eficient în condiții industriale și în intervale largi de temperatură.

Electronica de consum

În Electronica de consum, acest CPLD ajută la determinarea inovației pe dispozitive precum sisteme inteligente pentru locuințe, dispozitive de joc portabile și echipamente audio/vizuale avansate.Suporta soluții logice complexe care îmbunătățesc funcționalitățile dispozitivului, îmbunătățesc interfețele și permit integrarea caracteristicilor de generație viitoare în produsele de consum.

EPM3064ATC44-10 Piese similare

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

Ghid de cumpărare EPM3064ATC44-10

Atunci când aveți în vedere achiziționarea EPM3064ATC44-10, există mai multe aspecte de care trebuie să țineți cont pentru a vă asigura că se potrivește cerințelor proiectului.În primul rând, fiți conștienți de faptul că această componentă este învechită, deși oferim în continuare stocuri limitate.Asigurați -vă că specificațiile tehnice se potrivesc cu nevoile dvs.EPM3064ATC44-10 dispune de 64 de macroceluri, funcționează la o frecvență maximă de 222,2 MHz și este proiectat pentru o sursă de alimentare de 3,3 V într-un pachet TQFP cu 44 de pini.Este necesar să revizuiți fișa tehnică și notele de aplicație pentru a înțelege pe deplin integrarea și cerințele operaționale ale acestei componente.Având în vedere starea învechită a componentei, evaluați, de asemenea, opțiunile alternative care oferă o funcționalitate similară și este acceptat activ.Acest pas este important pentru menținerea longevității și susținerii proiectului dvs.

EPM3064ATC44-10 Avantaje

Performanță de mare viteză

Acest dispozitiv este capabil să funcționeze la o frecvență maximă mare de 222,2 MHz, ceea ce permite procesarea rapidă a datelor și sarcinilor.Întârzierea scăzută de propagare de doar 4,5 nanosecunde minimizează timpul necesar pentru ca semnalele să călătorească prin dispozitiv, sporind receptivitatea generală a sistemului și performanța în aplicații sensibile la timp.

Consum redus de energie

Proiectat pentru eficiență, EPM3064ATC44-10 funcționează pe o tensiune de alimentare de 3,3 V, care ajută la reducerea consumului general de energie al sistemului din care face parte.Această caracteristică este benefică în dispozitivele portabile și cu baterii, unde este necesară eficiența energiei electrice.

Reprogramabilitate și flexibilitate

Natura reprogramabilă a acestui CPLD permite mai multe iterații și actualizări în faza de proiectare și după implementare, susținând îmbunătățirea continuă și adaptarea la schimbarea nevoilor tehnologice, fără a necesita reproiectări complete de hardware.

Capacități largi de interfață

Cu 34 de pini I/O, EPM3064ATC44-10 acceptă opțiuni extinse de interfață, ceea ce face ușor conectarea cu o gamă largă de alte componente digitale.Această flexibilitate este excelentă pentru sistemele complexe care necesită numeroase conexiuni între diferite tipuri de dispozitive.

Fiabilitate și longevitate

Construit cu o arhitectură robustă, non-volatilă, bazată pe flash, acest CPLD menține integritatea și funcționalitatea programului în timp, asigurând performanțe și fiabilitate constante chiar și cu cicluri de putere frecvente sau în condiții de operare dure.

Integrare perfectă cu dispozitivele logice existente

EPM3064ATC44-10 poate înlocui cu ușurință mai multe tipuri mai vechi de dispozitive logice, cum ar fi prietenii și gale, reducând complexitatea sistemului și îmbunătățirea eficienței.Această capacitate îl face o alegere ideală pentru modernizarea sistemelor existente sau consolidarea mai multor funcții într -un singur dispozitiv.

Interval larg de temperatură de funcționare

Potrivit pentru aplicații comerciale, acest dispozitiv funcționează în mod fiabil într -un interval de temperatură de la 0 ° C până la 70 ° C.Această robustete permite implementarea într -o varietate de medii, de la setările de birou până la locații industriale, fără degradarea performanței.

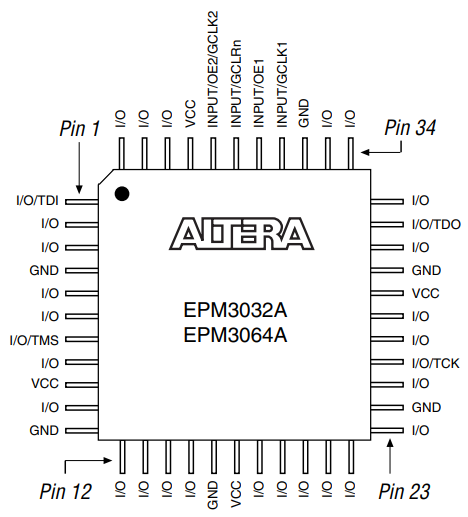

EPM3064ATC44-10 PACHET PAGAGE-DIAGRAM PAC

Diagrama de pachet EPM3064ATC44-10 reprezintă aranjamentul fizic al pinilor pentru dispozitiv.Oferă detalii despre funcțiile și alocările fiecărui pin din pachetul de 44 de pini.Fiecare pin este etichetat cu funcționalitatea sa desemnată, cum ar fi I/O (intrare/ieșire), sursă de alimentare (VCC), sol (GND) sau semnale operaționale specifice precum TDI, TDO, TMS și TCK, care sunt utilizate pentru JTAGprogramare și depanare.Diagrama folosește o vedere de sus în jos a cipului, cu indicații clare de numerotare a pinului pentru a ajuta la identificarea pozițiilor pinului în raport cu pachetul fizic.

Alocările PIN includ mai mulți pini de I/O, care oferă flexibilitate pentru interfațarea dispozitivului cu alte componente dintr -un circuit.Sunt evidențiate pinii specifici precum Intrarea/GCLK și Intrarea/OE, arătând rolul lor dublu în furnizarea de semnale de ceas sau acționând ca pini generali de intrare.Acești pini multifuncționali sunt excelenți pentru optimizarea utilizării dispozitivului în aplicații logice programabile.Diagrama identifică, de asemenea, pinii de putere și sol distribuiți în pachet, asigurând o livrare fiabilă a puterii și integritatea semnalului.Cu marcajul de colț care indică pinul 1, diagrama ajută la orientarea corectă a cipului în timpul asamblării și la reducerea riscului de erori.

EPM3064ATC44-10 Producător

Altera a fost renumită pentru liniile sale de produse FPGA și CPLD, cum ar fi seria Max și Stratix.EPM3064ATC44-10, parte a seriei Max 3000A, a fost unul dintre cele mai populare CPLD-uri ale Altera.Post-achiziție, Intel s-a concentrat pe promovarea tehnologiei FPGA, integrarea acesteia cu procesoare Xeon pentru sarcini în AI și prelucrarea datelor.Formația FPGA a Intel include acum seria Agilex și Stratix 10, nevoile de adresă în 5G și Cloud Computing.Intel a întrerupt unele produse ALTERA mai vechi, precum EPM3064ATC44-10, ca parte a tranziției la tehnologii mai noi.Intel continuă să conducă în logica programabilă, subliniind accelerarea AI și calcularea reconfigurabilă cu inovații în cardurile OneAPI și FPGA.

Concluzie

EPM3064ATC44-10 este o alegere excelentă pentru crearea sau îmbunătățirea dispozitivelor digitale.Este rapid, eficient și se poate conecta cu multe alte componente, ceea ce îl face util pentru diverse aplicații electronice.Acest ghid a acoperit principalele sale caracteristici, cum poate fi utilizat în diferite dispozitive și beneficiile sale, arătând cum poate ajuta la realizarea sistemelor electronice mai avansate și mai fiabile.Indiferent dacă actualizați echipamente vechi sau construiți ceva nou, EPM3064ATC44-10 este o parte cheie care ajută la îmbunătățirea tuturor.

Fișă de date pdf

Fișiere de date EPM3064ATC44-10:

Max 3000A Device Family Date Foaie.pdf
