Rectificator complet de punte: conversie eficientă de curent alternativ la curent continuu, proiectare a circuitului și aplicații

Un redresor complet de punte folosit pentru a schimba curentul alternativ (AC), cum ar fi puterea de la priza de perete, în curent direct (DC), care este tipul de energie utilizată de majoritatea dispozitivelor electronice.Spre deosebire de sistemele mai simple care risipesc jumătate din energia electrică primită, redresorul complet al podului folosește patru diode pentru a se asigura că captează puterea atât din schimbările în sus, cât și în jos ale ciclului AC.Acest articol va explora modul în care funcționează un redresor complet al podului, părțile sale și de ce este atât de important în multe tehnologii de astăzi.

Catalog

Prezentare generală a unui redresor complet de pod

O Rectificator complet de pod, cunoscut și sub denumirea de redresor de punte de undă completă sau pur și simplu un redresor de punte de diodă, este un circuit electronic conceput pentru a converti curentul alternativ (AC) în curent direct (DC).Acesta servește ca o componentă în multe aplicații electrice și electronice în care este necesară o tensiune constantă de curent continuu.Spre deosebire de un redresor cu jumătate de undă, care folosește doar o jumătate din forma de undă AC, un redresor complet de punte profită atât de jumătățile pozitive, cât și de cele negative ale ciclului AC, ceea ce îl face mai eficient în conversia puterii.Funcționarea unui redresor complet de pod se bazează pe o configurație de patru diode aranjate într -o formațiune de pod.Aceste diode funcționează colectiv pentru a se asigura că direcția fluxului de curent rămâne aceeași de -a lungul sarcinii, indiferent de polaritatea intrării de curent alternativ.Acest aranjament permite în mod eficient circuitului să rectifice ambele jumătăți ale formei de undă de intrare, rezultând o ieșire DC mai continuă și mai stabilă în comparație cu un redresor cu jumătate de undă.

Unul dintre avantajele cheie ale unui redresor complet al podului este eficiența sa sporită.Deoarece procesează întreaga formă de undă AC, mai degrabă decât doar o jumătate, generează o tensiune medie de ieșire medie mai mare, care este benefică în aplicațiile practice.În plus, utilizând pe deplin puterea de intrare, reduce pierderea de energie și disiparea căldurii, ceea ce o face o alegere preferată în diferite sisteme de alimentare cu energie electrică.Rectificatoarele complete de pod sunt utilizate pe scară largă în circuitele de alimentare reglementate, inclusiv cele găsite în adaptoare de energie, încărcătoare de baterii și surse de alimentare cu computer.Aceste dispozitive solicită o tensiune DC constantă și fiabilă pentru a asigura funcționarea stabilă a componentelor electronice.Capacitatea unui redresor complet de pod de a furniza o energie DC netedă și eficientă îl face o componentă importantă în inginerie electrică și electronică modernă.

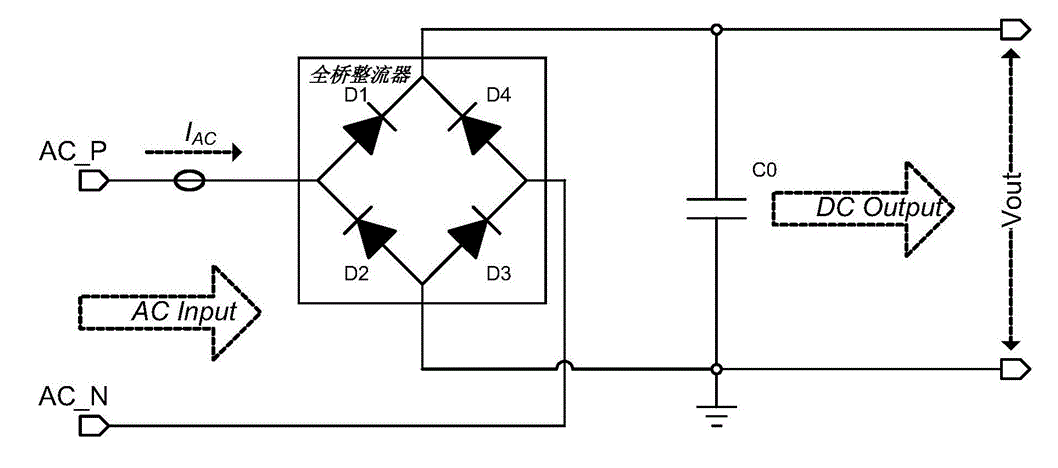

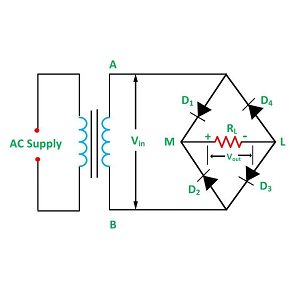

Figura 2.Rectificator complet de podDiagramă

Diagrama circuitului ilustrează principiul de lucru al unui redresor al podului cu undă completă, o componentă electronică comună utilizată pentru a converti curentul alternativ (AC) în curent direct (DC).Circuitul este format din patru diode (D1, D2, D3 și D4) dispuse într -o configurație a podului.Are două terminale de intrare AC (etichetate AC_P și AC_N) și două terminale de ieșire DC.Când se aplică tensiunea de curent alternativ, redresorul folosește diodele pentru a se asigura că curentul curge în aceeași direcție atât în ​​timpul jumătăților pozitive, cât și negative ale ciclului AC.În jumătatea ciclului pozitiv, diodele D1 și D2 sunt părtinitoare înainte și permit trecerea curentului, în timp ce D3 și D4 sunt părtinitoare invers și bloc.În timpul jumătății de ciclu negativ, D3 și D4 devin părtinitoare și se desfășoară, în timp ce D1 și D2 bloc.Acest proces rectifică intrarea de curent alternativ, producând o ieșire pulsantă DC.Condensatorul (C0) netezește ieșirea, reducând fluctuațiile de tensiune și creând o tensiune DC mai stabilă (VOUT).

Construcția unui redresor de pod cu undă completă

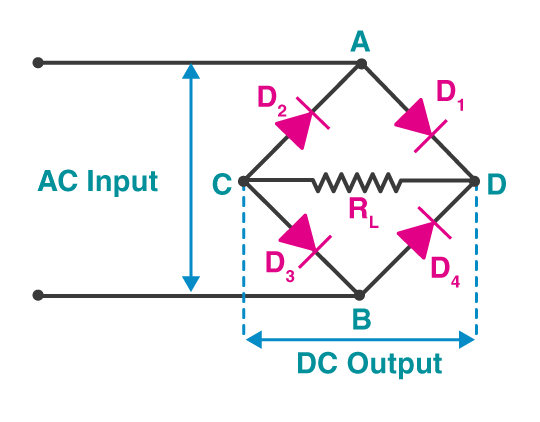

Figura 3. Construcția redreptului de pod cu undă completă

Un redresor de punte de undă completă, circuit electronic conceput pentru a converti eficient curentul alternativ (AC) în curent direct (DC).Acest proces de rectificare se bazează pe funcționarea combinată a diodelor și a unei sarcini rezistive, fiecare contribuind la funcționalitatea și eficiența circuitului.Construcția redresorului este formată din următoarele componente principale:

1. Patru diode (d₁, d₂, d₃, d₄)

Cele patru diode sunt inima circuitului și sunt aranjate într -o configurație a podului.Acestea joacă un rol în procesul de rectificare, permițând curentului să curgă într -o singură direcție prin sarcină, indiferent de polaritatea de intrare a curentului.Fiecare diodă acționează ca o supapă unidirecțională pentru curent electric.În timpul jumătății pozitive a intrării de curent alternativ, diodele D₁ și D₂ devin părtinitoare înainte, permițând curentului să curgă prin sarcină.În același timp, diodele D₃ și D₄ sunt părtinitoare invers și blochează curentul.Acest lucru asigură că curentul curge într -o singură direcție prin sarcină.

În timpul jumătății negative a intrării de curent alternativ, rolurile diodelor se inversează.Diodele D₃ și D₄ devin părtinitoare înainte, conducând curent, în timp ce diodele D₁ și D₂ sunt părtinitoare invers și bloc.Din nou, curentul curge în aceeași direcție prin sarcină, menținând un curent unidirecțional.Această operație alternativă a diodelor asigură utilizarea ambelor jumătăți ale formei de undă AC, rezultând o conversie mai eficientă în comparație cu un redresor cu jumătate de undă, care folosește doar o jumătate din ciclul AC.

2. Sarcina rezistivă (r_L)

Sarcina rezistivă, etichetată r_L În diagramă, reprezintă componenta sau dispozitivul care utilizează ieșirea DC rectificată.Această sarcină ar putea fi un rezistor, un dispozitiv electronic sau orice aparat care necesită puterea DC pentru a funcționa.Curentul rectificat curge prin sarcină, livrând o putere utilizabilă.Performanța și eficiența circuitului depind în mare măsură de caracteristicile sarcinii și de calitatea producției rectificate.Sarcina este conectată pe terminalele de ieșire DC, etichetate B și D în diagramă.Direcția fluxului de curent prin sarcină rămâne consecventă datorită procesului de rectificare, asigurând livrarea unui curent DC unidirecțional.

3. Terminale de intrare AC (A și C)

Rectificatorul are două terminale de intrare etichetate A și C, unde este conectată alimentarea cu curent alternativ.Polaritatea intrării de curent alternativ alternează periodic, jumătățile de cicluri pozitive și negative fiind procesate diferit de diode.Tensiunea de intrare este canalizată prin rețeaua de punte, asigurându -se că ambele jumătăți ale formei de undă AC contribuie la curentul de ieșire.

4. Terminale de ieșire DC (B și D)

Redresorul produce o tensiune DC pe terminalele de ieșire, etichetate B și D în diagramă.Ieșirea este o formă de undă DC pulsantă, cu jumătatea negativă a ciclului AC inversat pentru a se alinia cu jumătatea pozitivă.Deși această formă de undă este unidirecțională, ea conține în continuare unele fluctuații sau ondulări, din cauza procesului de rectificare.Rectificatorul de punte de undă completă este extrem de eficient, deoarece utilizează ambele jumătăți ale formei de undă AC, dublând efectiv frecvența semnalului de ieșire în comparație cu un redresor cu jumătate de undă.Această frecvență crescută facilitează netezirea ondulării folosind componente de filtrare, cum ar fi condensatoare sau inductori, producând o ieșire DC mai stabilă pentru aplicații practice.Acest design este utilizat pe scară largă în circuitele de alimentare cu energie electrică datorită capacității sale de a oferi o tensiune medie mai mare de ieșire, o eficiență îmbunătățită și o utilizare mai bună a puterii de intrare în comparație cu circuitele redresante mai simple.

Funcționalitatea unui redresor complet de pod

Rectificatorul complet al podului, renumit pentru capacitatea sa de a converti curentul alternativ (AC) în curent direct (DC).AC, disponibil în mod obișnuit în sisteme electrice rezidențiale, comerciale și industriale, nu este potrivită pentru majoritatea dispozitivelor electronice datorită naturii sale bidirecționale, care alternează între ciclurile pozitive și negative.Rectificatorul complet de punte abordează această problemă folosind o configurație strategică a diodelor pentru a facilita transformarea AC în DC, permițând dispozitivelor electronice să funcționeze în mod fiabil.Procesul de rectificare începe ca intrare de curent alternativ, care urmează în mod natural un model sinusoidal cu jumătate de cicluri alternative pozitive și negative, intră în circuitul redresorului.Designul redresorului este format din patru diode, aranjate într -o configurație a podului, care lucrează împreună pentru a canaliza fluxul de energie electrică doar într -o direcție.Pe măsură ce intrarea de curent alternativă, perechile specifice de diode conduc în fiecare jumătate de ciclu.

Pentru a crea o tensiune DC mai stabilă și mai utilizabilă, ieșirea redresorului este de obicei trecută printr -o componentă de filtrare, cum ar fi un condensator.Condensatorul joacă un rol prin stocarea încărcării în timpul vârfurilor DC pulsate și eliberarea acestuia în timpul jgheaburilor, reducând eficient fluctuațiile și netezind forma de undă.Tensiunea continuă rezultată este mult mai consistentă și potrivită pentru alimentarea dispozitivelor electronice.Importanța redresorului complet de pod se extinde cu mult peste o conversie simplă.Produsul său constant de curent continuu este excelent pentru funcționarea corectă a unei game largi de dispozitive electronice, de la mici gadgeturi de uz casnic, cum ar fi smartphone -uri, tablete și laptopuri, până la sisteme mai mari, mai complexe, precum servere de calculator, rețele de telecomunicații și utilaje industriale.Aceste dispozitive și sisteme necesită o sursă de alimentare stabilă și continuă pentru a evita problemele de performanță sau daunele potențiale cauzate de fluctuațiile intrării electrice.Abilitatea redresorului de a utiliza ambele jumătăți ale formei de undă AC o face mai eficientă decât un redresor cu jumătate de undă, oferind o tensiune medie mai mare de ieșire și minimizând risipa de energie.Asigurarea unei alimentări constante și fiabile de curent continuu, redresorul complet al podului nu numai că îmbunătățește performanța dispozitivelor pe care le alimentează, dar și își extinde durata de viață prin protejarea componentelor sensibile de neregulile de tensiune.Această eficiență și fiabilitate îl fac un element în sistemele de electronice moderne de energie și conversie energetică.

Dinamica operațională a unui redresor complet de pod

Funcționarea unui redresor complet de punte este atât complexă, cât și necesară pentru transformarea curentului alternativ (AC) în curent direct (DC), o transformare importantă pentru alimentarea nenumăratelor dispozitive electronice.Acest proces poate fi înțeles ca o serie de faze interconectate, fiecare jucând un rol în asigurarea eficienței, stabilității și fiabilității producției DC.

1. Intrare de curent alternativ și reglarea transformatorului

Procesul de rectificare începe cu o intrare de curent alternativ, de obicei provocată dintr -o sursă de alimentare standard, cum ar fi o priză de perete.Cu toate acestea, tensiunea acestei intrări de curent alternativ este adesea prea mare sau improprie pentru utilizarea directă în circuitele electronice.Pentru a aborda acest lucru, un transformator este folosit pentru a renunța la tensiune la un nivel mai sigur și mai gestionabil.Transformatorul nu numai că ajustează tensiunea de intrare, dar și izolează circuitul de sursa principală de alimentare, oferind un strat suplimentar de siguranță.Prin coborârea tensiunii, transformatorul se asigură că redresorul funcționează eficient, reducând în același timp riscul de vârfuri de tensiune sau supratensiuni care ar putea deteriora componentele electronice delicate.Această etapă de pregătire este importantă pentru a pregăti AC -ul de intrare pentru procesul de rectificare ulterior.

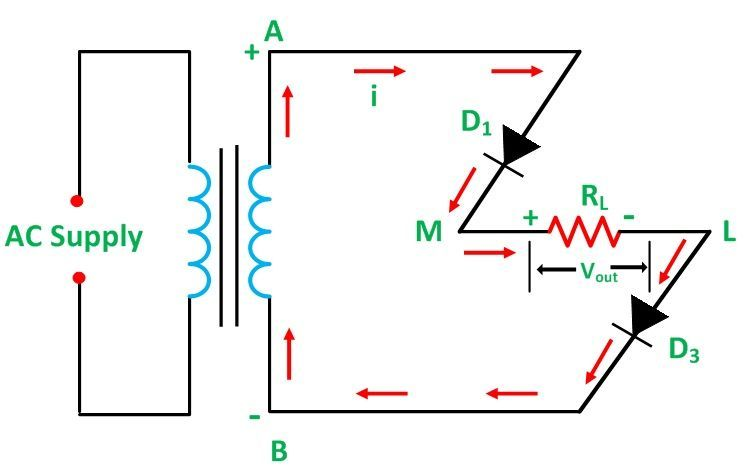

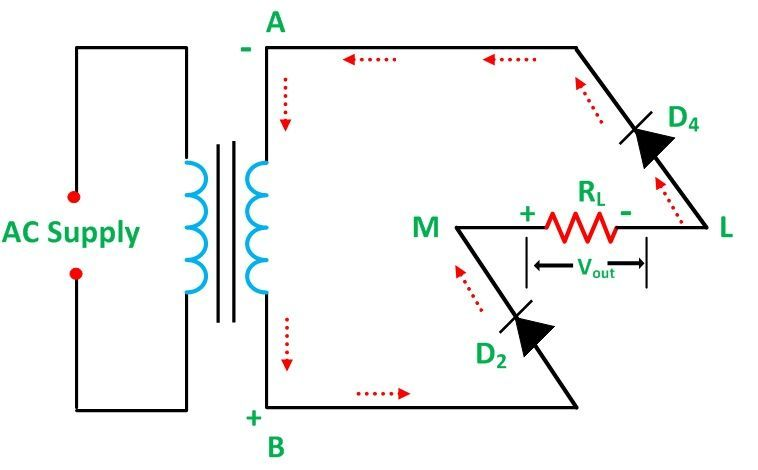

2. Activarea diodelor în timpul jumătăților cicluri pozitive și negative

3. Filtrarea condensatorului

Ieșirea rectificată în această etapă, în timp ce unidirecțională, conține încă fluctuații sau ondulări datorită naturii alternative a intrării originale de curent alternativ.Pentru a netezi aceste ondulări și pentru a produce o tensiune DC mai stabilă, un condensator este plasat pe ieșirea redresorului.Condensatorul funcționează prin încărcare atunci când tensiunea rectificată atinge vârful și descărcarea atunci când tensiunea scade.Acest proces completează golurile dintre impulsurile formei de undă rectificate, reducând efectiv variațiile de tensiune.Rezultatul este o ieșire DC mult mai netedă pentru alimentarea dispozitivelor electronice sensibile.În aplicațiile care necesită precizie, cum ar fi echipamente medicale, dispozitive de comunicare și microcontrolere, această etapă de filtrare asigură că tensiunea furnizată rămâne constantă și fiabilă.

4. Stabilizarea tensiunii

Chiar și după filtrare, în producția DC pot persista fluctuații minore sau nereguli în producția de curent continuu.Pentru a rafina în continuare calitatea tensiunii, sunt adesea utilizate componente suplimentare de stabilizare a tensiunii, cum ar fi regulatoare de tensiune sau circuite de filtrare mai avansate.Regulatoarele de tensiune sunt proiectate pentru a menține o tensiune de ieșire constantă, chiar dacă tensiunea de intrare sau condițiile de încărcare variază.Această stabilizare este importantă pentru dispozitivele care necesită o alimentare exactă și constantă de tensiune, cum ar fi procesoare, senzori sau module de memorie.Prin asigurarea faptului că tensiunea de ieșire rămâne într -un interval precis, această etapă îmbunătățește performanța și longevitatea dispozitivelor alimentate de redresor.

Întregul proces operațional al redresorului complet al podului este conceput pentru a maximiza eficiența energetică, reducând în același timp pierderea de energie.Folosind atât jumătățile pozitive, cât și cele negative ale aportului de curent alternativ, redresorul obține o eficiență mai mare în comparație cu redresorul cu jumătate de undă, care folosesc doar o jumătate din forma de undă AC.În plus, abordarea sistematică de transformare, rectificare, filtrare și stabilizare a intrării asigură că ieșirea nu este doar constantă, ci și sigură pentru utilizare cu componente electronice delicate.Prin acest proces în patru faze, redresorul complet al podului oferă o sursă de alimentare cu curent continuu fiabilă și eficientă, pentru o gamă largă de dispozitive și sisteme electronice.Prin furnizarea unei ieșiri DC consistente și stabile, redresorul garantează circuitele sensibile la fluctuațiile de tensiune și asigură funcționarea corespunzătoare și durata de viață extinsă a dispozitivelor pe care le alimentează.Acest lucru îl face o componentă importantă în proiectele moderne de alimentare.

Tensiunea inversă a rectificatorului de pod cu undă completă (PIV)

Tensiunea inversă maximă (PIV), o specificație pentru diodele utilizate într-un redresor de punte de undă completă, deoarece determină capacitatea lor de a rezista la tensiunea inversă maximă în perioadele de non-conducere.PIV se asigură că diodele pot gestiona cea mai mare tensiune pe care o pot experimenta în prejudecăți inversă, fără a eșua sau a se descompune.Acest parametru este utilizat în aplicații de înaltă tensiune sau industriale, unde circuitele sunt expuse la niveluri de tensiune și fluctuații.Înțelegerea PIV ajută la proiectarea redresorilor care nu sunt numai eficiente, dar și durabile și fiabile în condiții de operare diferite.

Calcularea și aplicarea PIV

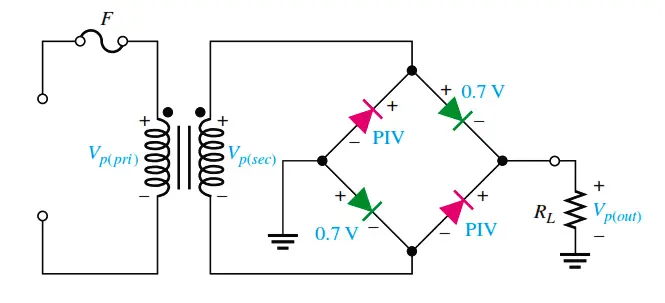

Figura 6. Model de diodă practică cu calcul PIV

PIV pentru fiecare diodă dintr -un redresor al podului cu undă completă este tensiunea inversă maximă pe care dioda trebuie să o blocheze în timpul funcționării.Această valoare este egală cu tensiunea maximă de curent alimentării, care poate fi calculată prin înmulțirea tensiunii RMS (rădăcină pătrată) cu rădăcina pătrată de 2. De exemplu, dacă tensiunea de alimentare este de 230 de volți, tensiunea maximă va fisă fie aproximativ 325 volți (230 × √2).În consecință, evaluarea PIV pentru fiecare diodă din redresor trebuie să fie de cel puțin 325 volți pentru a rezista în siguranță la această tensiune maximă fără eșec.

În circuitele în care un transformator este utilizat pentru a intensifica sau a renunța la tensiunea de intrare, calculul PIV trebuie să țină cont de tensiunea transformată.De exemplu, dacă transformatorul coboară tensiunea la 120 volți AC, tensiunea de vârf devine aproximativ 170 de volți (120 × √2), iar diodele ar trebui să aibă un rating PIV de cel puțin 170 de volți.Asigurarea că ratingul PIV al fiecărei diode se potrivește sau depășește tensiunea de vârf calculată pentru a preveni curenții de scurgere inversă și pentru a proteja redresorul de deteriorarea cauzată de condițiile de supratensiune.

Selecția și durabilitatea diodelor pe baza PIV

Selectarea diodelor cu un rating PIV adecvat este un pas important în asigurarea durabilității și fiabilității pe termen lung a unui redresor de pod cu undă completă.Diodele cu ratinguri PIV mai mari decât tensiunea de vârf calculată oferă o marjă de siguranță suplimentară, ceea ce face ca circuitul să fie mai robust față de vârfuri de tensiune neașteptate sau creșteri în alimentarea cu curent alternativ.Acest tampon de siguranță este excelent în aplicații industriale și de mare putere, unde fluctuațiile de energie sunt mai frecvente și severe.

Utilizarea diodelor cu ratinguri PIV insuficiente poate duce la defecțiuni frecvente, deoarece diodele pot fi incapabile să blocheze tensiunile inversă în timpul funcționării.De -a lungul timpului, acest lucru poate provoca supraîncălzirea, deteriorarea altor componente din circuit și chiar o defecțiune totală a redresorului.În schimb, diodele cu valori PIV evaluate în mod corespunzător sau ușor excesiv de specificate ajută la asigurarea faptului că redresorul poate rezista la condițiile de operare și să-și extindă durata de viață totală.

Impact asupra performanței redresorului și a longevității

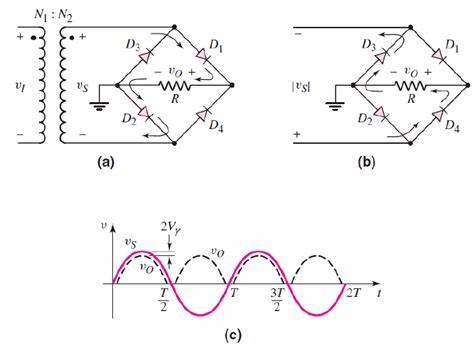

Figura 7. Circuitul de redresare a podului cu undă completă și forma de undă de ieșire

Performanța și longevitatea unui redresor de pod cu undă completă depind în mare măsură de evaluările PIV ale diodelor sale.Când se utilizează diode cu ratinguri PIV adecvate, acestea contribuie la robustetea generală a circuitului, permițându -i să funcționeze în mod fiabil chiar și în condiții provocatoare.Această fiabilitate este excelentă în stabilitatea puterii aplicațiilor, cum ar fi echipamente medicale, sisteme de comunicații și utilaje industriale.

Dacă diodele sunt evaluate corect, acestea previne curenții de scurgere inversă și descompunerea electrică, asigurând o ieșire constantă și constantă de curent continuu.Această stabilitate nu numai că protejează componentele sensibile din aval, dar, de asemenea, minimizează cerințele de întreținere și reduce riscul de timp de oprire costisitoare a sistemului.În plus, selecția PIV corectă permite redresorului să se ocupe de creșteri ocazionale sau de fluctuații anormale de tensiune, fără a compromite integritatea sau eficiența acesteia.

Filtru de condensator în redresor de pod cu undă completă

Integrarea unui filtru de condensator în redresoarele cu undă completă este o îmbunătățire care îmbunătățește calitatea curentului direct de ieșire (DC).Rectificatorii de poduri cu undă completă convertesc eficient curentul alternativ (AC) în DC, dar ieșirea imediată nu este un DC neted și constant.În schimb, este o formă de undă DC pulsantă, caracterizată prin vârfuri periodice și jgheaburi.Această fluctuație poate provoca probleme pentru dispozitivele electronice sensibile care necesită o tensiune constantă și stabilă să funcționeze în mod fiabil.Pentru a aborda această limitare și pentru a îmbunătăți ieșirea redresorului, se adaugă un filtru de condensator.Capacitatea condensatorului de a stoca și elibera energia electrică ajută treptat la netezirea acestor fluctuații, producând o tensiune DC mai curată și mai stabilă.

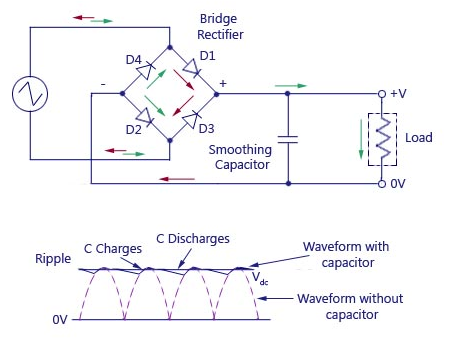

Figura 8. Rectificator cu undă completă cu filtru condensator

Rolul și mecanismul filtrelor condensatoare

Scopul principal al condensatorului într-un redresor al podului cu undă completă este de a reduce ondularea și stabilizarea tensiunii de ieșire.Ripple se referă la componenta de curent alternativă, reziduală, care rămâne suprapusă la ieșirea CC rectificată.Această ondulare apare deoarece procesul de rectificare transformă jumătățile alternative pozitive și negative ale formei de undă AC în DC pulsant, dar nu elimină complet fluctuațiile de tensiune.Filtrul condensator funcționează prin încărcarea la tensiunea maximă a formei de undă rectificate atunci când diodele se desfășoară și apoi se descarcă pentru a menține tensiunea atunci când diodele nu se desfășoară.

Acest mecanism de descărcare de încărcare asigură că tensiunea de-a lungul sarcinii rămâne relativ constantă, chiar și atunci când tensiunea de curent alternativ rectificată scade între vârfuri.Condensatorul umple golurile dintre impulsurile DC rectificate, netezind forma de undă și reducând ondularea.Rezultatul este o ieșire DC mult mai constantă, care este necesară pentru a alimenta dispozitive electronice sensibile, cum ar fi microcontrolere, senzori și sisteme de comunicații, unde chiar și variațiile de tensiune minore pot duce la probleme de performanță.

Îmbunătățirea stabilității producției cu condensatoare mai mari

Valoarea capacitanței condensatorului de filtru joacă un rol în determinarea eficacității reducerii ondulării.Un condensator mai mare are o capacitate de stocare a sarcinii mai mare, ceea ce îi permite să mențină nivelurile de tensiune mai eficient în fazele de non-condamnare ale ciclului AC.Această capacitate crescută de stocare minimizează picăturile de tensiune între vârfurile producției rectificate, rezultând o formă de undă DC mai ușoară și mai stabilă.Cu cât capacitatea este mai mare, cu atât condensatorul poate compensa mai bine fluctuațiile tensiunii rectificate, reducând amplitudinea ondulării.

Cu toate acestea, selecția dimensiunii condensatorului implică compromisuri.În timp ce un condensator mai mare poate îmbunătăți stabilitatea, acesta ocupă, de asemenea, mai mult spațiu fizic, crește costurile și poate necesita timpi de încărcare mai lungi.Prin urmare, trebuie să echilibrați acești factori, alegând o dimensiune a condensatorului care să îndeplinească cerințele specifice ale aplicației.Pentru aplicații electronice de înaltă precizie, cum ar fi echipamente medicale sau instrumente de laborator, condensatoare mai mari sunt adesea preferate pentru a asigura cel mai înalt nivel de stabilitate și performanță a tensiunii.

Beneficii

Într -o configurație practică, condensatorul este conectat paralel cu sarcina, pe terminalele de ieșire ale redresorului.Această configurație permite condensatorului să acționeze ca un tampon, absorbind modificări bruște ale tensiunii și protejând sarcina de aceste fluctuații.Prin menținerea unei tensiuni de ieșire stabile, filtrul condensator îmbunătățește performanța redresorului și împiedică deteriorarea componentelor din aval cauzate de expunerea la tensiuni inconsistente.Unul dintre avantajele filtrării condensatorului este durata de viață extinsă a componentelor electronice.Dispozitivele supuse tensiunilor de ondulare sau fluctuație tind să se uzeze mai repede, deoarece componentele sunt subliniate continuu de variații.Ieșirea DC mai ușoară furnizată de filtrul condensator reduce acest stres, îmbunătățind fiabilitatea și durabilitatea sistemului general.

Stabilitatea îmbunătățită a tensiunii este deosebit de excelentă în aplicațiile precum încărcătoarele de baterii, unde este necesară o tensiune precisă și constantă pentru a încărca bateriile în siguranță și eficient.O tensiune fluctuantă ar putea deteriora bateria sau poate reduce durata de viață.În mod similar, alte dispozitive electronice, cum ar fi amplificatoare, procesoare și echipamente de comunicare, depind de puterea DC lină pentru a funcționa corect.În aceste cazuri, filtrul condensator nu numai că îmbunătățește performanța dispozitivului, dar asigură și fiabilitatea pe termen lung.

Avantajele redresoarelor complete ale podului

Rectificatorii complete de pod sunt recunoscuți pe scară largă pentru numeroasele lor avantaje, ceea ce le face o alegere preferată în diverse aplicații electronice.Capacitatea lor de a converti eficient curentul alternativ (AC) în curent direct (DC), combinat cu caracteristici rentabile și de înaltă performanță, îi face să iasă în evidență în comparație cu alte metode de rectificare.Mai jos, explorăm mai detaliat beneficiile primare ale redresorilor complete ale podului.

Eliminarea transformatorului central-tap

Un avantaj al redresorilor complete ale podului este faptul că elimină nevoia unui transformator cu tapere centrală, simplificând proiectarea circuitului și reducerea costurilor.Un transformator cu tapere centrală, necesar în unele configurații de redresare, cum ar fi redresorul cu undă completă cu un centru, are o înfășurare secundară cu o conexiune la nivel mediu (robinetul central).Proiectarea și fabricarea unor astfel de transformatoare poate fi complexă și costisitoare, deoarece înfășurarea trebuie împărțită uniform și precis pentru a asigura performanțe echilibrate.

Prin eliminarea cerințelor pentru un robinet central, redresoarele complete de pod simplifică arhitectura circuitului.Această simplificare are ca rezultat transformatoarele care sunt mai ușor și mai puțin costisitoare, deoarece nu mai necesită înfășurarea suplimentară a tapetilor centrale.În plus, absența unui robinet central reduce dimensiunea și greutatea transformatorului, ceea ce face ca redresorul complet mai potrivit pentru modele compacte și ușoare.Drept urmare, aceste redresoare oferă avantaje economice și practice, în special în aplicațiile în care costurile și simplitatea sunt considerente cheie.

Creșterea tensiunii de ieșire

Rectificatorii complete de pod profită din plin de jumătățile pozitive, cât și de negative ale formei de undă AC, dublând efectiv frecvența producției rectificate în comparație cu redresorul cu jumătate de undă.Această utilizare crescută a semnalului AC duce la o tensiune de ieșire mai mare pentru aceeași tensiune secundară a transformatorului.În schimb, redresorul cu jumătate de undă folosesc doar o jumătate din ciclul AC, ceea ce duce la o eficiență mai mică și tensiune de ieșire.

Această caracteristică a redresorilor complete de pod le face ideale pentru aplicații în care este necesară o ieșire mai mare de curent continuu.Prin generarea unei tensiuni de curent continuu mai substanțiale și mai continue, redresorul complet al podului îmbunătățesc eficiența procesului de conversie a puterii.Acest avantaj este benefic în dispozitive precum sursele de alimentare pentru sisteme de comunicații, echipamente industriale și circuite de încărcare a bateriei, unde o ieșire de curent continuu mai mare și mai consistentă îmbunătățește performanța generală.

Cerințe de tensiune inversă de vârf inferior

Un alt avantaj al redresorilor complete ale podului este cerințele lor de tensiune inversă maximă (PIV) redusă pentru diode.Într-un redresor cu undă completă, cu undă completă, fiecare diodă trebuie să reziste la tensiunea maximă a încheierii secundare a transformatorului în prejudecăți inversă.Cu toate acestea, într -un redresor complet al podului, fiecare diodă trebuie să blocheze doar jumătate din această tensiune de vârf, deoarece tensiunea este partajată pe diode în timpul funcționării.

Această tensiune de tensiune redusă permite utilizarea diodelor cu calificări PIV mai mici, care sunt adesea mai puțin costisitoare decât omologii lor cu piv.Permițând utilizarea diodelor mai rentabile fără a sacrifica performanța sau fiabilitatea, redresorul complet al podului oferă un beneficiu economic clar.Acest lucru le face o alegere preferată atât în ​​electronica de consum, cât și în sistemele industriale la scară largă, unde este esențială minimizarea cheltuielilor fără a compromite calitatea de compromis.

Ieșire mai ușoară a curentului curent continuu și factor de utilizare a transformatorului mai mare

Unul dintre avantajele deosebite ale redresorilor complete a podului este capacitatea lor de a produce o ieșire DC mai ușoară.Ieșirea rectificată a unui redresor complet de punte are un factor de ondulare mai mic în comparație cu redresorul cu jumătate de undă, ceea ce se traduce printr-o tensiune DC mai stabilă și mai consistentă.Această ieșire mai ușoară este importantă pentru dispozitivele electronice sensibile, cum ar fi microcontrolerele, senzorii și echipamentele de comunicare, care necesită o putere stabilă pentru o funcționare fiabilă.

În plus, redresorul complet al podului oferă un factor de utilizare a transformatorului mai mare (TUF), o măsură a cât de eficient este utilizată capacitatea transformatorului pentru a furniza putere la sarcină.Configurația completă a podului asigură că transformatorul este activ în ambele jumătăți ale ciclului de curent alternativ, maximizând capacitatea de livrare a puterii.Un TUF mai mare nu numai că îmbunătățește eficiența energetică, dar reduce și dimensiunea și costul transformatorului, deoarece potențialul său maxim este utilizat.Această combinație de producție DC mai ușoară și o mai bună utilizare a transformatorului face ca redresorul complet al podului să fie o alegere eficientă din punct de vedere energetic și practică pentru sistemele electronice moderne.

Dezavantaje ale redresorilor complete ale podului

Rectificatorii complete de punte sunt extrem de eficiente și utilizate pe scară largă în multe aplicații datorită capacității lor de a utiliza ambele jumătăți ale formei de undă AC.Cu toate acestea, ei vin cu dezavantaje specifice care le pot afecta practic în anumite situații.Înțelegerea acestor dezavantaje este importantă pentru selectarea metodei de rectificare corespunzătoare pe baza nevoilor unei aplicații date.Mai jos sunt principalele dezavantaje ale redresoarelor complete ale podului, explicate în detaliu.

Complexitatea și costurile circuitului crescut

Unul dintre dezavantajele unui redresor complet al podului este complexitatea crescută a circuitului său în comparație cu metodele de rectificare mai simple, cum ar fi redresorul cu jumătate de undă.Un redresor complet de pod necesită patru diode pentru a funcționa, în timp ce un redresor cu jumătate de undă are nevoie doar de una.Includerea acestor componente suplimentare face ca proiectarea circuitului să fie mai complexă, necesitând mai multe conexiuni și spațiu.Pentru dispozitivele electronice compacte, unde minimizarea dimensiunii circuitului este o prioritate, dimensiunea mai mare și numărul crescut de componente pot prezenta provocări de proiectare.

Factorul de cost este o altă considerație.Fiecare diodă se adaugă la cheltuielile de material, iar numărul crescut de componente crește costul total de producție.Mai mult, un design mai complex înseamnă mai multe puncte potențiale de eșec, ceea ce poate complica depanarea și întreținerea.Pentru industriile sau aplicațiile în care eficiența și simplitatea costurilor sunt esențiale, cheltuielile adăugate și complexitatea unui redresor complet de pod ar putea face mai puțin atrăgătoare.

O scădere a tensiunii mai mare a ieșirii

Într-un redresor complet de punte, curentul trece prin două diode în timpul fiecărei jumătăți de ciclu a intrării de curent alternativ.Fiecare dintre aceste diode introduce o cădere de tensiune înainte, care este în jur de 0,7 volți pentru diodele standard de siliciu.Drept urmare, scăderea totală a tensiunii pe ciclu este de aproximativ 1,4 volți.Această scădere este mai mică în aplicațiile de înaltă tensiune, dar devine o problemă serioasă în sistemele de joasă tensiune, unde este necesară conservarea cât mai multă tensiune de intrare.

Tensiunea de ieșire redusă cauzată de această scădere de tensiune poate avea un impact negativ asupra eficienței generale a redresorului, în special în scenariile în care fiecare fracție de tensiune este importantă.Pentru dispozitive cu putere redusă sau de joasă tensiune, pot fi necesare etape suplimentare, cum ar fi creșterea tensiunii, pentru a face ieșirea utilizabilă.Aceste etape suplimentare nu numai că cresc costurile și complexitatea sistemului, dar pot introduce și pierderi de energie suplimentare.

Eficiență compromisă datorită căderii de tensiune

Scăderea de tensiune pe diode nu reduce doar tensiunea de ieșire, ci contribuie și la pierderile de eficiență sub formă de energie irosită.Această energie este disipată ca căldură, care nu contribuie la alimentarea sarcinii, ci reduce în schimb eficiența energetică generală a sistemului.Această pierdere este mare în aplicațiile sensibile la energie, cum ar fi dispozitivele cu baterii sau sistemele de energie regenerabilă, unde conservarea energiei este o prioritate.

În proiectele de înaltă eficiență, chiar și pierderi de energie mici se pot adăuga în timp, ceea ce duce la costuri operaționale mai mari și la performanțele generale ale sistemului mai scăzute.Trebuie să țineți cont de aceste pierderi atunci când luați în considerare utilizarea unui redresor complet de punte și poate fi necesar să explorați metode alternative de rectificare sau diode mai eficiente, cum ar fi diodele Schottky, pentru a minimiza impactul picăturilor de tensiune.

Disiparea crescută a căldurii și nevoile de gestionare termică

Căldura generată de căderea de tensiune pe diode introduce provocări suplimentare de proiectare.Pe măsură ce curentul curge prin diode, energia pierdută ca căldură trebuie gestionată eficient pentru a preveni supraîncălzirea.În aplicații sau medii de mare putere cu opțiuni de răcire limitate, acest lucru devine o preocupare.Dacă căldura nu este disipată în mod adecvat, poate duce la stres termic pe diode, reducând durata de viață și fiabilitatea lor.

Soluțiile de gestionare termică, cum ar fi chiuvetele de căldură, ventilatoarele sau sistemele de răcire avansate, pot fi necesare pentru a menține redresorul care funcționează în limite de temperatură sigure.Cu toate acestea, aceste măsuri adaugă costuri și complexitate suplimentară sistemului.Gestionarea termică slabă poate accelera uzura componentelor, crescând probabilitatea defecțiunilor sistemului și necesitând o întreținere sau înlocuire mai frecventă.

Probleme de fiabilitate și întreținere

Dependența de patru diode într -un redresor complet de pod introduce un grad de interdependență care poate compromite fiabilitatea sistemului.Eșecul oricărei diode perturbă întregul proces de rectificare, ceea ce duce la pierderea funcționalității.Acest lucru face util utilizarea diodelor de înaltă calitate și proiectarea circuitului cu mecanisme de protecție adecvate, cum ar fi siguranțele sau supresoarele de supratensiune, pentru a preveni daunele cauzate de vârfurile de tensiune sau alte anomalii.

Necesitatea întreținerii regulate pentru a se asigura că toate diodele funcționează corect se adaugă la aerul operațional.Acest lucru este valabil în sistemele în care timpul de oprire nu este acceptabil, cum ar fi automatizarea industrială sau echipamentele medicale.În aceste cazuri, sunt necesare inspecții programate și înlocuitori ale componentelor pentru a menține performanțe constante, creșterea costurilor pe termen lung și a eforturilor de întreținere.

Redresor de pod vs. redresor complet pod

Termenii redresorului de punte și redresorul complet de punte sunt adesea folosiți în mod interschimbabil și se referă la aceeași configurație a redresorului.Ambele descriu un circuit care folosește patru diode dispuse într -un pod pentru a converti curentul alternativ (AC) în curent direct (DC).Acest tip de redresor este un design standard al electronicelor de putere, cunoscut pentru eficiența și capacitatea sa de a utiliza întreaga formă de undă AC pentru rectificarea cu undă completă.Un redresor de pod este orice circuit redresor care formează un pod folosind componentele sale pentru a obține o rectificare a undelor complete.Termenul redresor complet de punte este mai specific și evidențiază designul standard folosind patru diode.În majoritatea discuțiilor practice, cei doi termeni înseamnă același lucru și sunt folosiți pentru a descrie același circuit.Acest design este favorizat, deoarece transformă ambele jumătăți ale formei de undă AC într-o ieșire DC unidirecțională, ceea ce îl face mai eficient decât redresorul cu jumătate de undă.

Rectificatorul complet al podului este important în circuitele de alimentare cu energie electrică, deoarece oferă o ieșire DC stabilă și fiabilă, care este necesară pentru funcționarea corectă a dispozitivelor electronice.Capacitatea sa de a maximiza utilizarea semnalului AC de intrare, în timp ce minimizând pierderea de tensiune îl face ideal pentru aplicații de mare putere.Această configurație este utilizată în mod obișnuit în sisteme precum sursele de alimentare cu computer, încărcătoarele de baterii și alte dispozitive care necesită o putere DC curată și constantă.Principalele avantaje ale unui redresor complet de pod includ o eficiență mai mare și o tensiune de ieșire crescută în comparație cu redresorul cu jumătate de undă.Folosind ambele jumătăți ale formei de undă AC, dublează frecvența de ieșire, simplificând procesul de filtrare necesar pentru a netezi ieșirea DC.Acest design îmbunătățește, de asemenea, eficiența energetică și asigură o tensiune de ieșire mai consistentă, ceea ce o face o alegere preferată în sistemele moderne de conversie a puterii.Rectificatorul de punte și redresorul complet de pod se referă la același circuit utilizat pentru a converti AC în DC.Acest design este eficient, fiabil și utilizat pe scară largă în circuitele de alimentare pentru o varietate de dispozitive electronice.Capacitatea sa de a oferi o putere DC constantă cu pierderi minime face o componentă excelentă în electronica modernă.

Rectificator de jumătate de pod vs. redresor complet pod

Atunci când se compară redresorul de jumătate de pod și redresorul complet al podului, este necesar să se înțeleagă diferențele în proiectarea, funcționarea și performanța lor.Aceste distincții afectează adecvarea lor pentru diferite aplicații, în special în ceea ce privește tensiunea de ieșire, eficiența și stabilitatea.În timp ce ambii redresori servesc același scop, transformarea curentului alternativ (AC) în curentul direct (DC) configurațiile și comportamentele lor variază, influențând utilizarea lor practică în sistemele electronice.

Figura 9. Configurații de rectificare a podului cu undă completă, cu undă completă și configurații de redresare a podului cu undă completă

Configurare și funcționare

Rectificatorul complet al podului, adesea numit simplificator de pod, este format din patru diode aranjate într -o configurație a podului.Acest design permite redresorului să transforme atât jumătățile pozitive, cât și cele negative ale formei de undă de intrare AC într -o ieșire DC unidirecțională.Indiferent dacă aportul este în jumătatea ciclului pozitiv sau negativ, două dintre cele patru diode din conduita podului, asigurându-se că polaritatea producției rămâne constantă.Această abilitate de a utiliza întreaga formă de undă AC are ca rezultat o eficiență mai mare și o ieșire mai lină în comparație cu alte metode de rectificare.

În schimb, un redresor de jumătate de punte folosește doar două diode împreună cu un transformator cu centru.Tapul central acționează ca un punct neutru, împărțind înfășurarea secundară a transformatorului în două părți egale.În timpul funcționării, o diodă efectuează în timpul jumătății pozitive a intrării de curent alternativ, în timp ce cealaltă diodă se desfășoară în timpul jumătății ciclice negative.Deoarece doar o jumătate din forma de undă AC este utilizată simultan, ieșirea de la o jumătate de redresare a podului este mai puțin eficientă, deoarece elimină jumătate din puterea disponibilă.

În timp ce redresorul complet al podului elimină necesitatea unui transformator atins în centru, care simplifică proiectarea circuitului și reduce costurile, redresorul pe jumătate de punte se bazează foarte mult pe acest robinet central pentru funcționare.Această dependență crește complexitatea proiectării transformatorului și le limitează eficiența în anumite aplicații, ceea ce face ca redresorul complet al podului să fie o alegere mai practică pentru circuitele moderne, performante.

Tensiune de ieșire și stabilitate

Un avantaj major al redresorului complet al podului este capacitatea sa de a utiliza ambele jumătăți ale formei de undă AC, ceea ce crește tensiunea de ieșire.Acest lucru dublează, de asemenea, frecvența DC rectificată, rezultând o ieșire mai ușoară, cu mai puține fluctuații sau ondulări.Tensiunea redusă de ondulare este importantă pentru dispozitivele electronice sensibile, cum ar fi calculatoarele, echipamentele medicale și sistemele de comunicații, care necesită o alimentare DC stabilă și constantă pentru a funcționa în mod fiabil.

În schimb, redresorul de jumătate de punte produce o tensiune de ieșire mai mică, deoarece folosește doar o jumătate din forma de undă AC în timpul fiecărui ciclu.Aceasta duce la o ieșire DC mai pulsantă, cu un conținut mai mare de ondulare, ceea ce poate provoca instabilitate și ineficiență în aplicațiile care necesită o sursă de alimentare lină.Tensiunea de ondulare mai mare necesită componente suplimentare de filtrare, cum ar fi condensatoare, pentru a netezi producția, ceea ce poate crește costurile și complexitatea în sisteme.Pentru aplicațiile care necesită o ieșire ridicată și stabilă, redresorul complet al podului sunt alegerea preferată.Cu toate acestea, în scenarii mai puțin solicitante, în care pot fi tolerate fluctuații minore ale tensiunii, pot fi suficiente redresor de pod.

Eficiență și utilizarea transformatorului

Factorul de utilizare a transformatorului (TUF) este o măsură importantă a cât de eficient folosește un redresor capacitatea transformatorului de a oferi putere la sarcină.Rectificatorii complete de punte au un TUF mai mare, deoarece utilizează ambele jumătăți ale formei de undă de intrare AC, fără a necesita un transformator atins în centru.Acest lucru le face în mod inerent mai eficient, permițând o mai bună livrare de energie și pierderi de energie reduse.

În schimb, redresorul de jumătate de pod au adesea un TUF mai mic, datorită dependenței lor de un transformator atins în centru.Tap -ul central reduce utilizarea eficientă a înfășurării secundare a transformatorului, ceea ce duce la creșterea pierderilor de energie.Proiectarea unui transformator atins în centru este mai complexă și mai costisitoare, reducând în continuare în continuare rentabilitatea costurilor generale a redresoarelor pe jumătate de pod în multe scenarii.Pentru aplicații de mare putere în care sunt necesare eficiență și conservare a energiei, redresorul complet de pod depășesc omologii de jumătate de punte.Cu toate acestea, în aplicații mai simple, cu putere redusă, în cazul în care eficiența este mai puțin îngrijorătoare, redresorul pe jumătate de punte pot fi încă o opțiune viabilă.

Adecvare pentru aplicații

Rectificatorii complete de pod sunt utilizate pe scară largă în aplicațiile în care sunt importante puteri mari, producție stabilă și fiabilitate.Acestea includ surse de alimentare industriale, încărcătoare de baterii, sisteme de energie regenerabilă și dispozitive electronice care necesită o energie DC constantă.Capacitatea lor de a produce o producție lină și eficientă le face utile în mediile în care performanța și stabilitatea nu pot fi compromise.

Pe de altă parte, redresorul de jumătate de punte se găsesc mai frecvent în aplicațiile cu putere redusă, unde costurile și simplitatea au prioritate asupra eficienței.Aceste aplicații includ mici aparate de uz casnic, jucării și alte dispozitive în care impactul unei tensiuni de ondulare mai mari și a tensiunii de ieșire mai mici este neglijabilă.În astfel de cazuri, simplitatea și costul mai mic al redresorului de jumătate de pod îl fac o soluție practică.

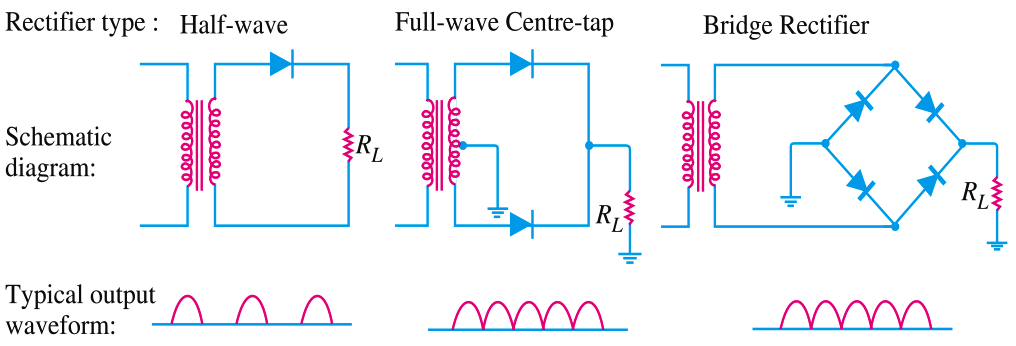

Rectificator de undă completă față de redresor de la robinet central

Atunci când se compară redresorul cu undă completă, în special redresorul de pod, cu redresorul de robinet central, înțelegerea diferențelor lor de proiectare, performanță și cost este necesară.Aceste redresoare ating același obiectiv, transformând AC în DC, dar configurațiile, eficiența și aplicațiile lor variază.Explorând nuanțele lor structurale și operaționale, putem determina ce redresor este mai potrivit pentru nevoi specifice, factori de echilibrare precum eficiența, fiabilitatea și rentabilitatea.

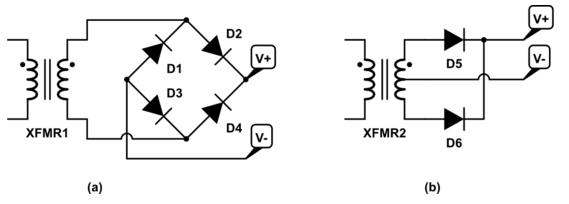

Figura 10. Rectificator de pod cu undă completă vs. Diagrame de circuite ale redresorului central-tap

Proiectare și diferențe structurale

Rectificatorul de punte de undă completă folosește patru diode dispuse într -o configurație a podului pentru a rectifica ambele jumătăți ale formei de undă AC.Acest design elimină necesitatea unui transformator atins în centru, care simplifică circuitul și reduce costurile asociate cu fabricarea transformatoarelor.În timpul funcționării, două diode conduc curentul în timpul jumătății pozitive a intrării de curent alternativ, în timp ce celelalte două diode conduc în timpul jumătății negative.Acest lucru asigură că se folosește întreaga formă de undă AC, ceea ce duce la o conversie eficientă a puterii și la o polaritate consistentă în ieșirea DC.

Pe de altă parte, redresorul de la robinetul central se bazează pe un transformator cu un robinet central pe înfășurarea sa secundară.Acest robinet central servește ca un punct neutru care împarte ieșirea transformatorului în două jumătăți egale, fiecare fiind rectificată de una dintre cele două diode din circuit.În timpul jumătății pozitive a intrării de curent alternativ, o diodă se desfășoară, în timp ce în timpul jumătății negative, se desfășoară cealaltă diodă.Cu toate acestea, deoarece robinetul central împarte efectiv ieșirea transformatorului, fiecare diodă din rectificatorul de la robinetul central rectifică doar jumătate din tensiunea totală.Această diferență de proiectare înseamnă că redresorul de pod poate utiliza un transformator mai simplu fără un robinet central, ceea ce este avantajos pentru aplicațiile în care costurile și complexitatea sunt îngrijorări.Între timp, dependența rectificatorului de la centrul de la un transformator specializat îl face mai puțin versatil și potențial mai scump de implementat.

Performanță și eficiență

În ceea ce privește performanța, redresorul de punte de undă completă este în general mai eficient, deoarece utilizează întreaga formă de undă AC.Folosind toată tensiunea secundară a transformatorului, redresorul de punte produce o ieșire DC mai mare pentru aceleași specificații ale transformatorului în comparație cu redresorul de la robinetul central.Aceasta se traduce prin eficiență de conversie a tensiunii mai bună, o ieșire DC mai netedă și o tensiune medie mai mare.Aceste caracteristici fac ca redresorul podului să fie o alegere mai bună pentru aplicațiile care necesită o ieșire DC stabilă și ridicată, cum ar fi sursele de alimentare pentru echipamente industriale sau dispozitive electronice sensibile.

Rectificatorul de robinet central, deși este eficient, este mai puțin eficient datorită limitărilor sale de proiectare.Deoarece fiecare diodă rectifică doar jumătate din tensiunea de ieșire a transformatorului, ieșirea DC totală este mai mică pentru aceeași intrare a transformatorului.Proiectarea transformatorului divizat și cerințele de tensiune inversă mai mare (PIV) de pe diode contribuie la pierderile de energie și fac ca sistemul să fie mai puțin eficient.Această eficiență mai mică și o tensiune de ieșire redusă face ca redresorul de robinet mai puțin să fie mai puțin adecvat pentru aplicațiile cu cerere ridicată, unde fiecare putere trebuie optimizată.Un alt aspect al performanței este factorul de ondulare, care măsoară cantitatea de ondulare de curent alternativ suprapus la producția de curent continuu.Rectificatorii de pod au un factor de ondulare mai mic, producând un semnal DC mai ușor în comparație cu redresorul de la robinetul central.Ieșirea mai lină de la un redresor de punte reduce necesitatea filtrului extins, îmbunătățindu -și și mai mult eficiența și fiabilitatea.

Stresul tensiunii și implicațiile costurilor

Stresul de tensiune pe diodele din aceste două configurații este un factor în costul și fiabilitatea lor.Într-un redresor de punte, fiecare diodă este supusă doar jumătate din tensiunea maximă de curent alternativ în faza sa de conducere.Această tensiune de tensiune redusă permite utilizarea diodelor cu cote mai mici, care sunt mai puțin costisitoare și mai ușor de sursă.Stresul mai mic reduce, de asemenea, probabilitatea eșecului diodei, sporind fiabilitatea generală și longevitatea redresorului.

În schimb, redresorul de la robinet central pune cerințe de tensiune mai mari pe diodele sale.Fiecare diodă trebuie să blocheze tensiunea maximă de vârf a unei jumătate din producția de transport, necesitând diode mai mari și mai robuste.Aceste diode sunt mai scumpe, crescând costul general al redresorului.Stresul de tensiune mai mare asupra diodelor generează mai multă căldură, necesitând soluții de gestionare termică mai bună, cum ar fi chiuvetele de căldură, pentru a preveni supraîncălzirea și a asigura o funcționare fiabilă.Acest lucru adaugă o complexitate și costuri suplimentare pentru sistem.

Adecvarea aplicației

Rectificatorul de poduri cu undă completă este potrivit pentru eficiența aplicațiilor, tensiunea de ieșire ridicată și rentabilitatea.Capacitatea sa de a utiliza un transformator mai simplu și diode cu cote mai mici îl face o alegere preferată în electronica modernă, inclusiv surse de alimentare industriale, sisteme de energie regenerabilă și circuite de încărcare a bateriei.Ieșirea sa de curent continuu mai lină și factorul de ondulare redus îl fac ideal pentru dispozitive electronice sensibile care necesită o putere stabilă și constantă.

Rectificatorul de la robinetul central, deși este mai puțin eficient, poate găsi în continuare utilizarea în aplicații în care un transformator atins în centru este deja parte a proiectării sau unde cerințele de tensiune de ieșire sunt mai mici.Este utilizat în mod obișnuit în proiectele sau situațiile mai vechi în care ieșirea transformatorului este împărțită în mod natural, cum ar fi în echipamente audio sau sisteme de moștenire specifice.Cu toate acestea, limitările sale în ceea ce privește eficiența și costurile o fac mai puțin competitivă în aplicații mai noi, mai solicitante.

Aplicații ale redresorilor cu pod cu undă completă

Rectificatorii de poduri cu undă completă joacă un rol într-o gamă largă de aplicații care necesită conversia curentului alternativ (AC) în curent direct (DC).Capacitatea lor de a oferi o producție de curent continuu netedă și stabilă le face excelente în multe sisteme electronice, de la alimentarea dispozitivelor mici până la sprijinirea utilajelor industriale pe scară largă.Mai jos sunt câteva dintre cele mai frecvente aplicații ale redresoarelor cu undă completă, explicate în detaliu.

Circuite de încărcare a bateriei

Rectificatorii de poduri cu undă completă sunt o componentă importantă în circuitele de încărcare a bateriei, care sunt utilizate pe scară largă pentru încărcarea dispozitivelor portabile, cum ar fi smartphone-uri, laptopuri și bănci de energie.În aceste circuite, redresorul transformă AC din alimentarea cu alimentare în DC, care este forma bateriilor electrice necesită încărcare.Prin utilizarea eficientă a ambelor jumătăți ale formei de undă AC, redresorul asigură un flux constant de putere DC, reducând timpul de încărcare și pierderea de energie.Această ieșire DC stabilă și constantă este utilizată pentru siguranța și longevitatea bateriilor.DC neregulat sau pulsant ar putea provoca supraîncălzire sau deteriorare a celulelor bateriei, în timp ce ieșirea lină dintr-un redresor de pod cu undă completă împiedică aceste probleme.Aceste redresoare se găsesc și în sistemele de încărcare a bateriei pentru vehicule electrice pentru a asigura performanțele optime ale bateriei.

Surse de alimentare cu curent continuu

Sursele de alimentare cu curent continuu sunt una dintre cele mai frecvente aplicații ale redresorilor cu undă completă.Aceste redresoare sunt utilizate în adaptoarele de putere, controalele industriale și diverse dispozitive electronice pentru a transforma intrarea de curent alternativ într -o ieșire constantă de curent continuu.DC rectificat este filtrat și reglat în continuare pentru a satisface tensiunea specifică și cerințele curente ale dispozitivelor conectate.În aplicațiile industriale, redresoarele cu poduri cu undă completă sunt integrale pentru sistemele care necesită o putere DC consistentă și fiabilă, cum ar fi controlerele motorii, sistemele de automatizare și mașinile-unelte.Capacitatea de a oferi o ieșire ridicată și stabilă face ca aceste redremioane să fie excelente pentru alimentarea echipamentelor sensibile, care ar putea defectuos din cauza fluctuațiilor de energie.Sunt utilizate pe scară largă în aparatele de uz casnic, dispozitive medicale și sisteme de telecomunicații, asigurând o funcționare lină și o durată de viață prelungită a dispozitivului.

Circuite de șofer LED

Rectificatorii de poduri cu undă completă sunt utilizate în circuitele șoferului LED, unde oferă o alimentare cu curent continuu stabil pentru sistemele de iluminare cu LED.LED -urile funcționează pe curent continuu, iar orice fluctuații sau ondulări ale aprovizionării pot provoca pâlpâire sau chiar daune permanente ale LED -urilor.Registitorul transformă intrarea de curent alternativ într -o ieșire constantă de curent continuu, asigurându -se că LED -urile primesc un curent constant.Această aplicație este importantă în sistemele de iluminat comercial și rezidențial, precum și în iluminarea decorativă cu bandă LED.Utilizarea redresoarelor cu undă completă ajută la îmbunătățirea duratei de viață și la performanța LED-urilor, ceea ce le face o componentă cheie în soluțiile de iluminare eficiente din punct de vedere energetic.

Surse de alimentare neîntreruptibile (UPS)

În sistemele de sursă de alimentare neîntreruptă (UPS), redresorul cu undă completă joacă un rol în transformarea AC în DC, care este apoi utilizată pentru a încărca bateria de rezervă.În timpul unei întreruperi de energie electrică, energia DC stocată în baterie este transformată înapoi în curent alternativ pentru a menține o sursă de alimentare continuă.Capacitatea redresorului de a oferi o ieșire DC consistentă și eficientă asigură că bateria rămâne complet încărcată și gata de utilizare.Această aplicație este excelentă în sisteme, putere neîntreruptă, cum ar fi spitale, centre de date și sisteme de urgență.Prin menținerea unui flux constant de putere, redresoarele cu undă completă ajută la prevenirea timpului de oprire și la protejarea echipamentelor de daunele cauzate de întreruperile bruște ale puterii.

Sursă de alimentare variabilă de banc de laborator

În laboratoarele de cercetare și dezvoltare, sursele de alimentare variabile de laborator de laborator se bazează pe redresoarele cu undă completă pentru a oferi o ieșire reglabilă de curent continuu.Aceste surse de alimentare sunt utilizate în configurații experimentale, unde este necesar un control precis asupra tensiunii și curentului.Registrul asigură că AC -ul de intrare este transformat într -o ieșire de curent continuu, care este apoi reglementată pentru a îndeplini nivelurile dorite.Această aplicație este importantă în testarea și prototiparea circuitelor electronice, deoarece permite simularea diferitelor condiții de funcționare și reglarea proiectărilor lor.Stabilitatea și flexibilitatea ridicată furnizate de redresorul de poduri cu undă completă în medii de laborator.

Încărcătoare de dispozitive portabile

Rectificatorii de poduri cu undă completă sunt o componentă cheie în încărcătoarele portabile de dispozitiv, unde convertesc AC din priza de putere în DC adecvată dispozitivelor de încărcare.Aceste redresoare se asigură că ieșirea DC este stabilă și în limitele tensiunii și curentului necesar pentru încărcare eficientă și sigură.Eficiența redresorilor ajută la reducerea deșeurilor de energie, ceea ce face ca încărcătoarele să fie mai ecologice și rentabile.De la smartphone-uri și tablete până la căști wireless și unelte electrice, încărcătoarele de dispozitive portabile depind de performanța fiabilă a redresoarelor cu undă completă pentru a oferi o putere constantă.

Rectificatori cu undă completă bazată pe SCR

În sistemele de rectificare bazate pe SCR, redresorul de poduri cu undă completă folosesc redresoare controlate de siliciu (SCR) pentru a oferi tensiune precisă și control curent.Aceste redresoare sunt utilizate în aplicații în care este necesară o ieșire variabilă de curent continuu, cum ar fi în utilaje industriale, controlere de viteză a motorului și surse de alimentare cu precizie de înaltă precizie.Includerea SCR -urilor permite o reglare dinamică a tensiunii rectificate, ceea ce face ca aceste sisteme să fie versatile și potrivite pentru aplicațiile care necesită o precizie ridicată.Rectificatorii de poduri cu undă completă în această configurație sunt utilizate în mod obișnuit în medii în care condițiile de încărcare variază, asigurând performanțe optime și eficiență energetică.

Livrări de 12V pentru benzi LED

Rectificatorii de poduri cu undă completă sunt utilizate pe scară largă pentru a furniza o putere de 12V reglată de 12 V pentru benzi LED.Aceste sisteme de iluminat se găsesc în mod obișnuit în case, birouri și setări decorative, unde este nevoie de o alimentare DC consistentă și fiabilă.Prin transformarea tensiunii rețelei într -o ieșire stabilă de 12V DC, redresorul asigură că benzile LED funcționează fără a pâlpâi sau supraîncălzi.Această aplicație este importantă în sistemele de iluminare eficiente din punct de vedere energetic, deoarece redresorul ajută la îmbunătățirea performanței și a duratei de viață a LED-urilor.

Sisteme UPS

În plus față de rolul lor în transformarea AC în DC, redresoarele cu poduri cu undă completă sunt cele mai bune în menținerea sursei de alimentare continuă în sistemele UPS.Prin stabilizarea ieșirii DC utilizate pentru a încărca bateria de rezervă, aceste redresoare ajută la asigurarea faptului că sistemul UPS poate trece perfect la alimentarea bateriei în timpul întreruperilor.Această aplicație este deosebit de excelentă în mediile critice pentru misiune, cum ar fi spitale, aeroporturi și instituții financiare, unde puterea neîntreruptă este nevoie de siguranță și continuitate operațională.Fiabilitatea și eficiența redresorului contribuie la performanța generală și fiabilitatea sistemului UPS.

Concluzie

Rectificatorul complet al podului este un dispozitiv cheie în transformarea AC în DC cu o eficiență deosebită.Utilizează pe deplin utilizarea energiei electrice disponibile, ceea ce duce la o putere mai mare și la o pierdere de energie mai mică.Lucrările detaliate ale acestui dispozitiv implică gestionarea fluxului de energie electrică prin diodele sale și utilizarea transformatoarelor și condensatoarelor pentru a se asigura că puterea de putere este lină și stabilă.Acest lucru este important nu numai pentru electronice mici, ci și pentru aplicațiile grele din industrie.Deși ar putea fi mai complex și potențial mai costisitor decât setările mai simple, beneficiile sale precum mai multă putere și o mai bună utilizare a energiei îl fac o alegere de top pentru alimentarea unei varietăți de sisteme electronice.
